Tram di Torino 116 - Scala 1:24

[gavinca]

Qualche anno fa ho costruito il tram di Lisbona da una scatola di montaggio (qui Tram Lisbona 1:24 - Fonte www.scalatt.it/forum i passi di costruzione) e mi ero ripromesso di provare a costruire un nuovo tram ma progettandolo da zero.
Avendo acquistato un piccolo plotter per il taglio laser tutto è diventato più semplice e ho deciso di iniziare la progettazione.
Mi è stato consigliato Freecad.
Questo software offre numerosi vantaggi:
- è un cad parametrico e in caso di una misura o un profilo errato è molto semplice intervenire e correggere. Forse è una banalità ma avendo usato blender per la progettazione 3d non è così scontato
- è gratuito
- offre tantissimi addon

La scelta del modello è ricaduta sul tram 116 di Torino per 2 motivi, uno è affettivo perchè mi piace la città di Torino e il TORINO F.C. , e il secondo motivo è tecnico, con le dovute differenze è simile al tram di Lisbona per cui posso ispirarmi alle scelte fatte dal produttore della scatola di montaggio per risolvere i vari problemi che incontrerò.

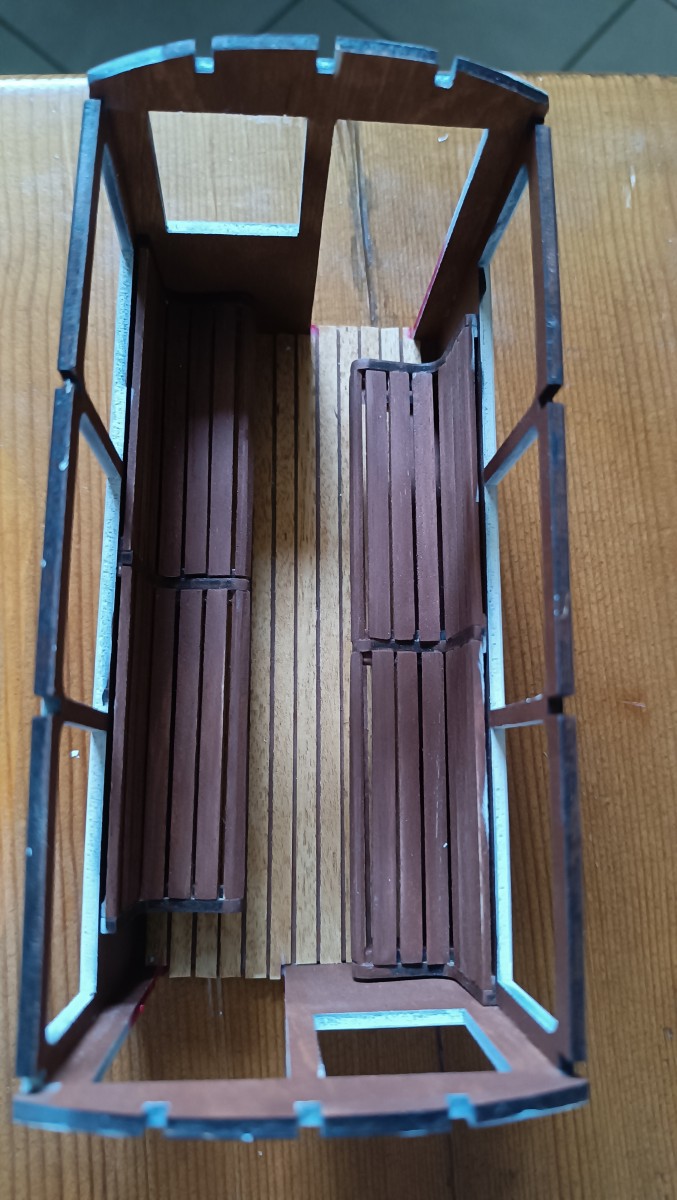

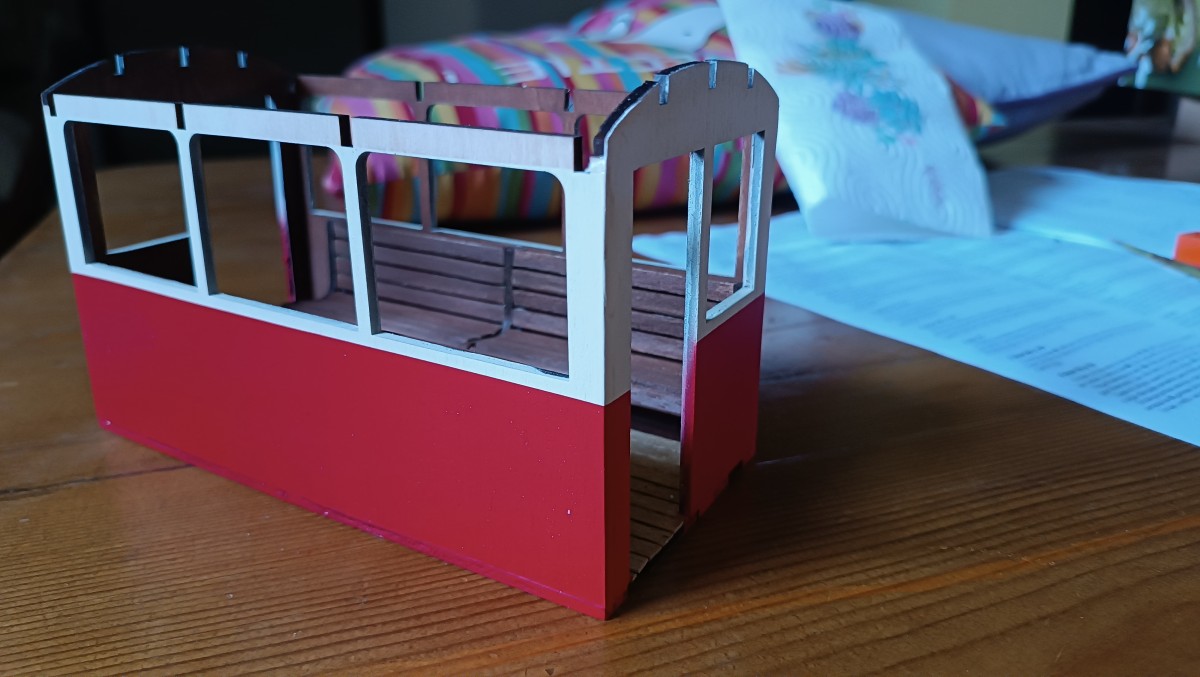

Per ora sto disegnando i vari pezzi che costituiranno la cassa centrale del tram

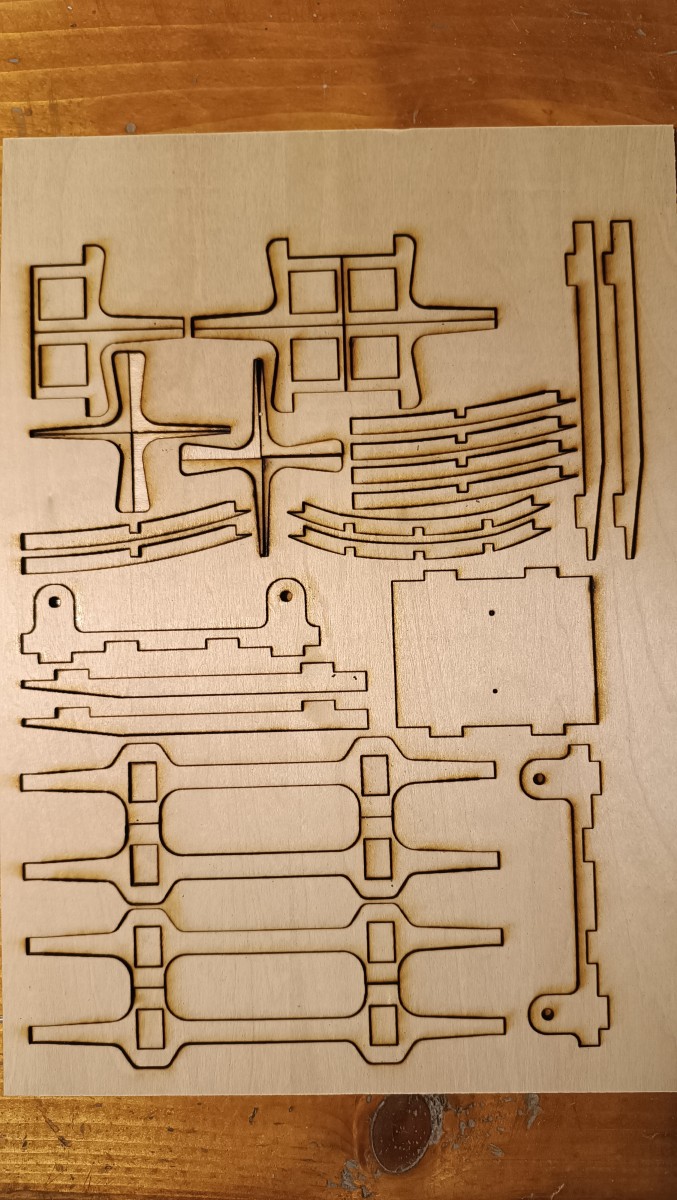

Per il passaggio al taglio laser sfrutto un addon di Freecad "lasercut Interlockig" che mi permette, senza troppa fatica di avere il tracciato 2d per il taglio

freecad_lasercut interlocking.png (7.01 KiB) Visto 1290 volte

freecad_lasercut interlocking1.png (9.69 KiB) Visto 1290 volte

[IpGio]

Progetto interessante sia per il rotabile, sia per le tecniche di progettazione e di realizzazione che sono all'avanguardia nell'autocostruzione di un modello.
Un mondo molto affascinante tra CAD e Laser Cut e magari stampa in 3D di alcuni particolari.
Ti seguo con piacere in questa nuova esperienza Carlo e grazie per la condivisione.


IpGio

[58dedo]

e chi ti ferma più! ormai spazi in ogni settore e scala, come tutti gli artigiani professionisti
BRAVO!!

[gavinca]

Progetto interessante sia per il rotabile, sia per le tecniche di progettazione e di realizzazione che sono all'avanguardia nell'autocostruzione di un modello.
Un mondo molto affascinante tra CAD e Laser Cut e magari stampa in 3D di alcuni particolari.
Ti seguo con piacere in questa nuova esperienza Carlo e grazie per la condivisione.


IpGio

Sì l'idea è proprio quella di fare "il grosso" con il taglio laser e i particolari in 3d

e chi ti ferma più! ormai spazi in ogni settore e scala, come tutti gli artigiani professionisti
BRAVO!!

grazie Diego troppo buono

[wmax53]

Carlo, complimenti, non vedo l'ora di vedere i primi tagli e i primi assemblaggi.

[gavinca]

Carlo, complimenti, non vedo l'ora di vedere i primi tagli e i primi assemblaggi.

Grazie Max, anch'io!!

[gavinca]

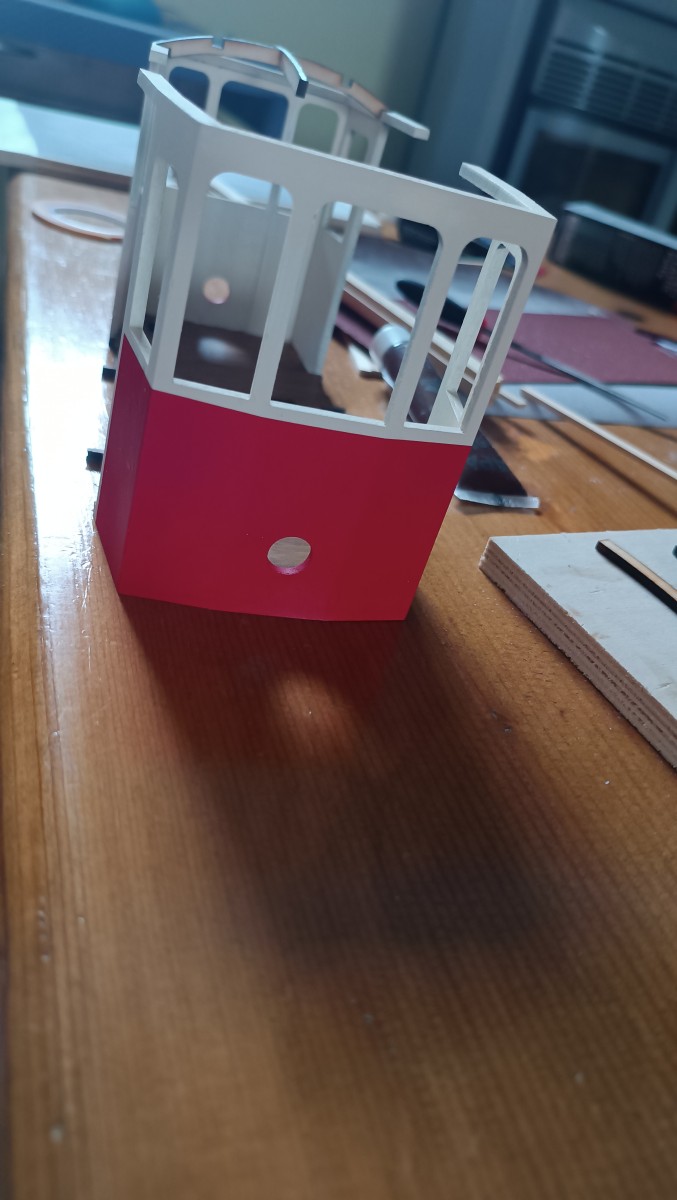

E' pronta anche la cabina
