dima x modellismo

Messaggio da marioscd »

se ne parlava l'altro giorno al CMP: un oggetto molto utile a noi fermodellisti e che potrebbe essere prodotto e realizzato dalla FIMF è la dima meccanica per il check dei principali vincoli determinati dalle norme NEM, sulla falsariga dell'oggetto prodotto e venduto da NMRA:

Immagine

prodotto in fotoincisione per le 3 principali scale (N, TT e H0) probabilmente potrebbe costare una sciocchezza ed essere un gadget da vendere ai soci molto molto utile... che ne pensate?

ciao


Mario Scuderi - C.M.P. Club Modellismo Pavese ...ciò che è piccolo a volte diventa grande...
Avatar utente
adobel55
Socio GAS TT
Messaggi: 9420
Iscritto il: venerdì 18 novembre 2011, 15:51
Nome: Adolfo
Regione: Lazio
Città: Roma
Ruolo: Moderatore
Stato: Connesso

Messaggio da adobel55 »

D'accordissimo.
Ciao.
Adolfo
Avatar utente
Marshall61
Messaggi: 7196
Iscritto il: martedì 1 novembre 2011, 20:50
Nome: Carlo
Regione: Toscana
Città: Livorno
Stato: Non connesso

Messaggio da Marshall61 »

....è un ottima idea Mario, io ho sia quello a norma NMRA che quello della PECO sempre in H0 e sono strumenti che sarebbe meglio imparare ad usare e sono molto utili..... :wink: :grin:

Ciao, Carlo
NON ESISTONO PROBLEMI, ESISTONO SOLO LE SOLUZIONI. E' LO SPIRITO DELL'UOMO A CREARE IL PROBLEMA DOPO. (Andrè Gide)
Avatar utente
Alessandro Giglio
Messaggi: 290
Iscritto il: martedì 16 giugno 2015, 23:52
Nome: Alessandro
Regione: Campania
Città: Volla
Stato: Non connesso

Messaggio da Alessandro Giglio »

Ottima idea, ne potremo parlare anche a Verona.
Alessandro
Alessandro Giglio
Avatar utente
ho_master
Messaggi: 604
Iscritto il: martedì 6 novembre 2012, 6:58
Nome: Antonello
Regione: Abruzzo
Città: Pescara
Stato: Non connesso

Messaggio da ho_master »

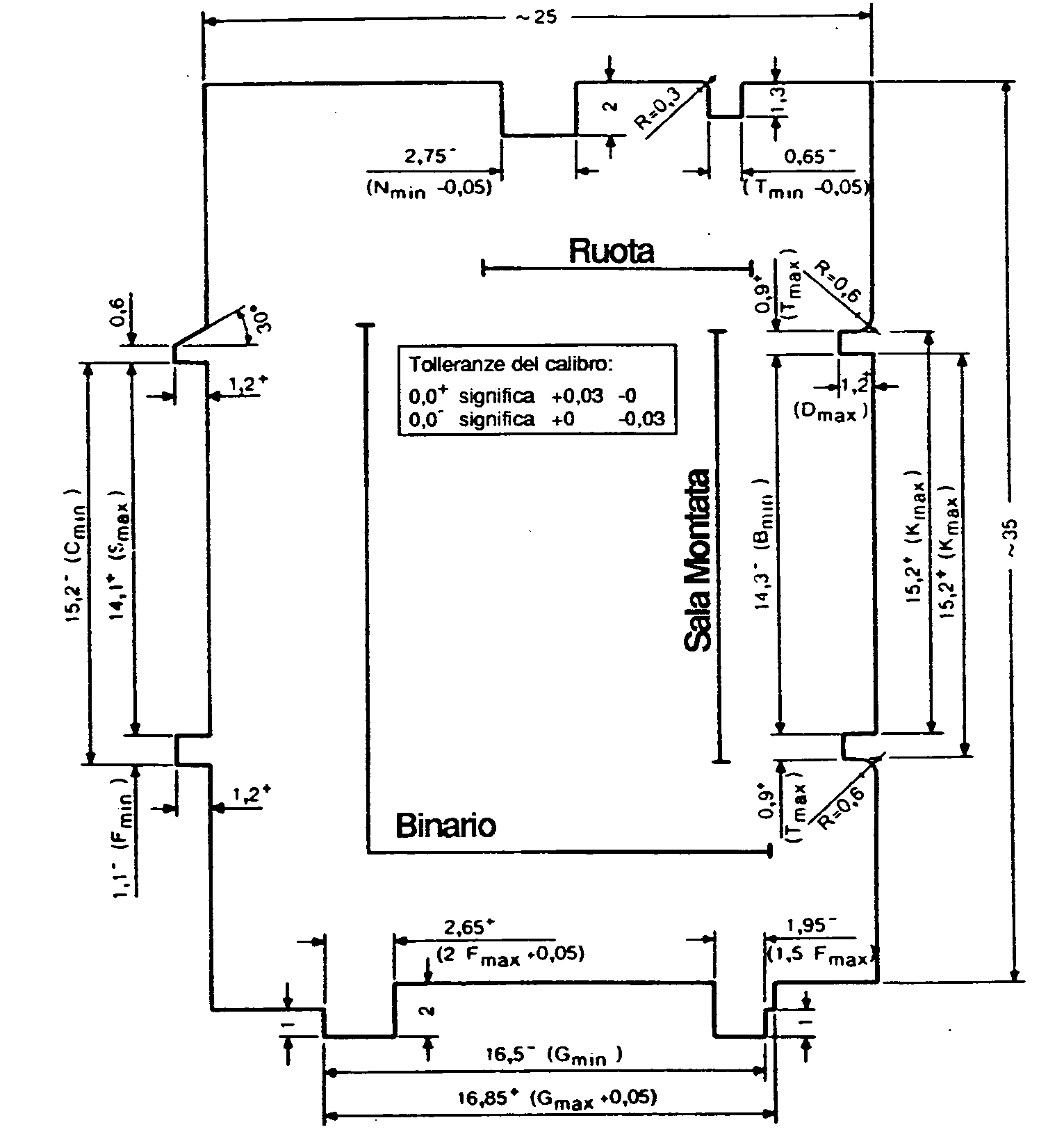

Per farci un regalino autunnale vogliamo parlare di come progettare una nostra dima che unisca i vantaggi della dima NMRA con quelli della dima NEM 310

Immagine:
Immagine
40,05 KB

Immagine

In particolare occorre progettare anche quella per scala TT e per scala N.

Della realizzazione si farebbe carico FIMF..

Un bel temino per le vacanze. Al lavoro!

Antonello Lato
Avatar utente
ho_master
Messaggi: 604
Iscritto il: martedì 6 novembre 2012, 6:58
Nome: Antonello
Regione: Abruzzo
Città: Pescara
Stato: Non connesso

Messaggio da ho_master »

Anno Nuovo, propositi nuovi.

Ritiro su questo thread dopo aver acquistato le dime per HO, TT ed N per farmi una cultura e con il proposito di mantenere una vecchia promessa.

Ho anche trovato un fornitore da testare.

Esiste l'interesse per la dima ? Qualcuno di voi vuole proporre qualche variazione/aggiunta?

Guardatevi questo video per vedere come si usa e sappiatemi dire

clicca qui

Antonello Lato
Avatar utente
sma835_47
Messaggi: 683
Iscritto il: lunedì 27 agosto 2012, 0:25
Nome: Saverio
Regione: Lombardia
Città: Pavia
Stato: Non connesso

Messaggio da sma835_47 »

Ho acquistato la dima della NMRA da molti anni e l'ho trovata estremamente utile, sia nello sviluppo dei moduli del plastico sia per controllo dei carri. Ben venga una dima con le misure NEM che abbia più o meno le stesse possibilità di verifica; non penso che serva inserire ulteriori possibilità di misura e verifica.
Ciao
SAverio

P.s. Volevo invece proporre la creazione di una serie di dime (magari in plexiglass) per il posizionamento dei binari sui moduli sia per i moduli diritti che quelli in curva. Un gruppo (purtroppo non FIMF) ne ha creato una serie molto efficiente ed utile: magari ci facciamo passare i disegnbi. Ciao
Saverio - C.M.P. Club Modellismo Pavese
Avatar utente
Piero
Messaggi: 31
Iscritto il: martedì 14 maggio 2013, 23:22
Nome: piero
Regione: Toscana
Città: firenze
Stato: Non connesso

Messaggio da Piero »

Ok io penso che sia utilissima facciamola anche con le misure occorrenti alla scala N :razz: dispostissimo all'acquisto :grin:
Checcucci Piero
Piero
Avatar utente
ho_master
Messaggi: 604
Iscritto il: martedì 6 novembre 2012, 6:58
Nome: Antonello
Regione: Abruzzo
Città: Pescara
Stato: Non connesso

Messaggio da ho_master »

Voglio sottoporre al vostro giudizio lo stato dell'arte:

ispirandomi alla dima della NMRA
ho provato a mettere insieme le due norme NEM

102/103 Calibro per Sagoma in Scala H0
e
310/311 Calibro per Sala Montata e Binario con Scartamento 16,5 mm

( potete consultarle sul Sito FIMF )

ottenendo l'oggetto seguente

Immagine:
Immagine
8,36 KB

che dovrebbe permettere al contempo di valutare le quote principali di un asse con ruote e la sagoma limite della linea ( H2 serve in presenza di banchina )

Prima di andare avanti gradirei sapere se aggiungere o togliere qualche cosa
poi passero' al taglio laser per valutare la precisione.

Antonello Lato
Avatar utente
Dario Romani
Messaggi: 272
Iscritto il: giovedì 11 giugno 2015, 8:31
Nome: Dario
Regione: Lazio
Città: Roma
Stato: Non connesso

Messaggio da Dario Romani »

Io suggerirei di vendere la serie indivisa di tre dime per le scale H0, TT e N.
Se un modellista non segue le due scale più piccole, si potrebbe comunque trovare a che fare con gli scartamenti ridotti H0m e H0e.
Ciao da Dario Romani
Avatar utente
cf69
Messaggi: 2002
Iscritto il: venerdì 20 gennaio 2012, 13:37
Nome: Fabio
Regione: Sicilia
Città: Palermo
Stato: Non connesso

Messaggio da cf69 »

Suggerisco l'inserimento del foro/fessura per verificare e/o regolare l'altezza del gancio dei rotabili, esattamente per come già fatto nella dima a norme NMRA.
Lo si può vedere nella parte bassa della dima in oggetto, in posizione centrale, contrassegnato dalla dicitura coupler height.
Buon Lavoro.
Fabio Cuccia - La teoria è quando si sa tutto e niente funziona. La pratica è quando tutto funziona e nessuno sa il perché. Noi abbiamo messo insieme la teoria e la pratica: non c'è niente che funzioni... e nessuno sa il perché! (Albert Einstein)
La Mia “Sottostazione Elettrica F.S.” - La Mia "PACIFIC 6001 P.L.M." - Il Mio Canale Youtube
Avatar utente
ho_master
Messaggi: 604
Iscritto il: martedì 6 novembre 2012, 6:58
Nome: Antonello
Regione: Abruzzo
Città: Pescara
Stato: Non connesso

Messaggio da ho_master »

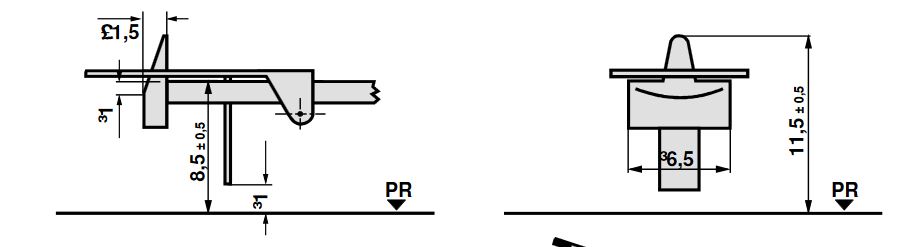

E quale e' il gancio da considerare standard? Per le NEM c'e' solo quello ad occhiello. Che cosa misuriamo? Con che tolleranze


Immagine:
Immagine
27 KB

Antonello Lato
Avatar utente
Dario Romani
Messaggi: 272
Iscritto il: giovedì 11 giugno 2015, 8:31
Nome: Dario
Regione: Lazio
Città: Roma
Stato: Non connesso

Messaggio da Dario Romani »

Faccio notare che nelle confezioni RIBU dei timoni portaganci c'è una dima per posizionare la "cassetta" (dove va inserito il gancio) alla giusta altezza.
Se la trovo inserisco l'immagine.
Però direi che non si può voler troppo da un singolo attrezzo
Ciao da Dario Romani
Avatar utente
sma835_47
Messaggi: 683
Iscritto il: lunedì 27 agosto 2012, 0:25
Nome: Saverio
Regione: Lombardia
Città: Pavia
Stato: Non connesso

Messaggio da sma835_47 »

Come detto da Dario, sarebbe utile avere l'esatta altezza della cassetta porta gancio secondo la NEM 362. Basterebbe costruire una barretta da inserire nella scatola porta gancio e verificare l'altezza del piano superiore della barretta rispetto il piano del ferro. Se non sbaglio la quota "n" della 362 NEM.
Ciao
Saverio
Saverio - C.M.P. Club Modellismo Pavese
Avatar utente
Dario Romani
Messaggi: 272
Iscritto il: giovedì 11 giugno 2015, 8:31
Nome: Dario
Regione: Lazio
Città: Roma
Stato: Non connesso

Messaggio da Dario Romani »

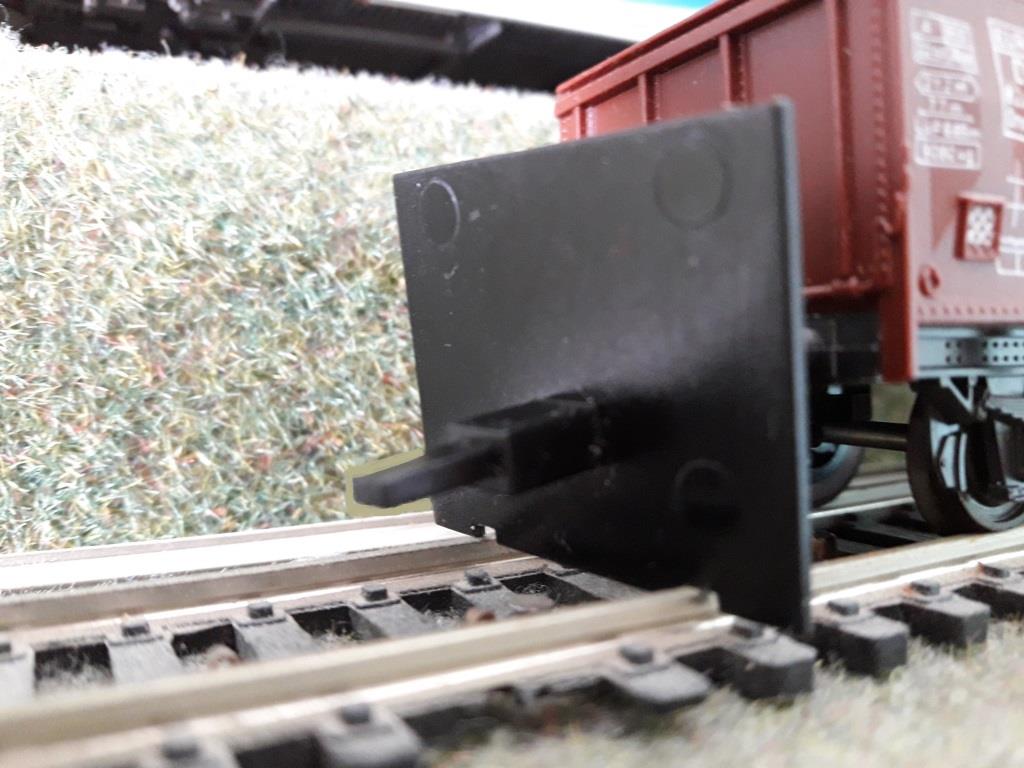

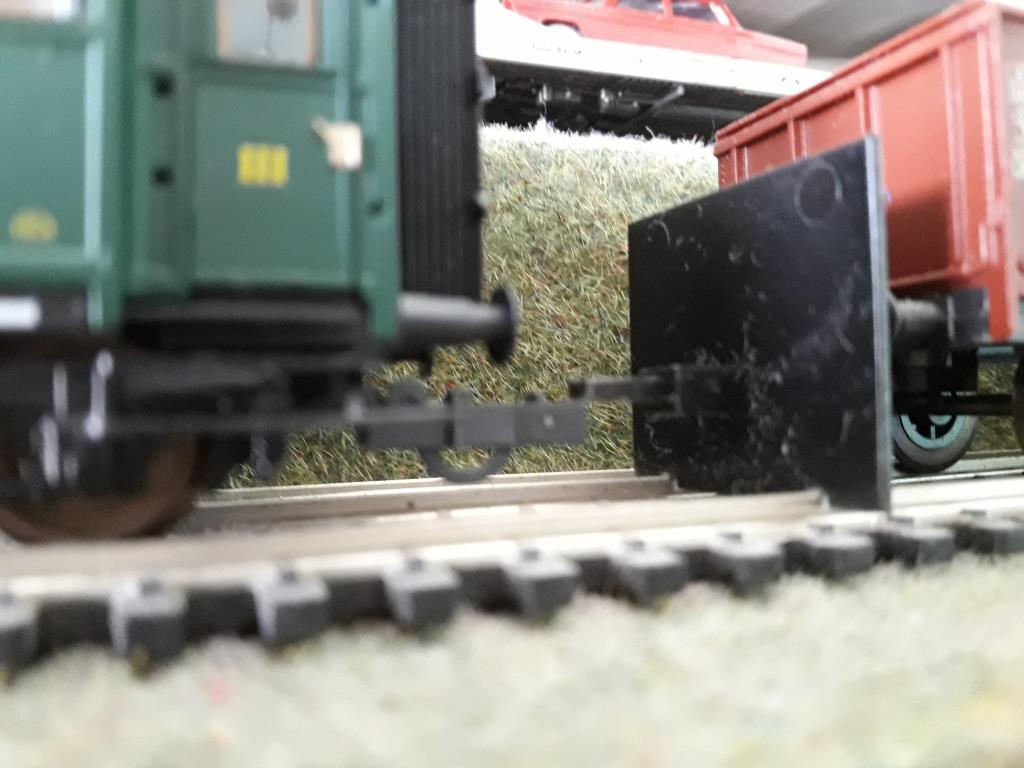

Inserisco 2 immagini della dima Ribu per tasca NEM

Immagine:
Immagine
80,91 KB

Immagine:
Immagine
101,64 KB

Scusate l'appoggio non ortogonale un po' precario.
Ciao da Dario Romani
