MODULO (doppio) "Il guizzo della trota"

[Andrea]

Bene Carlo, ogni idea è buona.
Prova a guardare anche qui, magari ti viene qualche ideuzza... evita la neve naturalmente...
http://www.scalatt.it/Novegro%20foto%202009.htm
http://www.scalatt.it/caravaggio%20foto.htm
http://www.scalatt.it/Novegro%202010.htm
http://www.scalatt.it/Novegro%202011.htm

[cararci]

Grazie Andrea, c'è solo l'imbarazzo della scelta. Provo a farmi venire anche qualche idea "nuova".

[Andrea]

Figurati Carlo, però da quello che intuisco mi pare ti piacciano le trote!
Io non le adoro... hanno trppe spine!!!

[Edo Mazzo]

In bocca al lupo.......


Aspetto nuovi sviluppi

[cararci]

Figurati Carlo, però da quello che intuisco mi pare ti piacciano le trote!
Io non le adoro... hanno trppe spine!!!

Le trote? Io sono nato e cresciuto quasi sul mare, preferisco i pesci veri!

[Docdelburg]

Molto bene! Carlo ha accettato in linea di massima e ha bruciato sul tempo un secondo candidato di tutto rispetto: Adolfo!

Ora urge definire gli aspetti tecnici con Carlo e trovare un "costruttore" di moduli per Adolfo!

Ricordo che abbiamo bisogno di due curve da 90°.

Ragazzi, però che entusiasmo......!

Domandona...
Si potrebbe ipotizzare di inserire tra le due curve un altro modulo dritto (visto l'alto tasso di partecipazione non avremo problemi...)?
Dico ciò perchè una delle cose che mi ha maggiormente impressionato nel modulare, è la curva con inclinazione realizzata da Roberto nei suoi "vigneti di San Martino".
Se i due moduli curvi vengono realizzati da mani diversi è difficile pensare che poi combacino alla perfezione.
Che dite?

Rieccomi.....inserire un modulo rettilineo tra le due curve è già nei miei progetti ma con una importante puntualizzazione:
i moduli che ci apprestiamo a fare io e Carlo sono uniti, non divisibili, con curva a 90° su due moduli e inclinazione del binario nel tratto centrale. L'altra curva di 90° che andrà a chiudere a U il lato estremo del modulare sarà posta con intercalati uno o due moduli rettilinei. Non credo abbia molto senso mettere due curve da 90° direttamente affiancate sennò lo spazio interno nel layout sarebbe troppo stretto.
Immaginate la mia curva a 90° al posto del cappio "la rocca del re" a Novegro; poi ci sarebbero stati un paio di moduli rettilinei da 1 metro l'uno, poi l'altra curva a 90° e ancora moduli rettilinei a finire con il cappio di Flavio.
Le curve, anche se sono sopraelevate, lo sono solo nella parte centrale; a livello di testate le rotaie sono e devono essere assolutamente piane.

[Andrea]

i moduli che ci apprestiamo a fare io e Carlo sono uniti, non divisibili, con curva a 90° su due moduli e inclinazione del binario nel tratto centrale...

Allora Mauro è perfeTTo.
Io avevo frainteso, avevo capito che avresti realizzato una sola curva e poi per l'altra avremmo dovuto cercare un volontario.
A questo punto manca un'altra curva a 90° per... "chiudere il cerchio"!

[Docdelburg]

Esattamente, io fornirò una curva a 90° su due moduli alle cure di Carlo; servirà trovare il costruttore di un'altra curva a 90°, che potrebbe anche essere fatta in due moduli identici, ciascuno a 2 testate, in modo da renderla divisibile per ulteriori giochi geometrici del layout.

[Docdelburg]

Aquistato il legname e fatto le prime prove; devo dire che non è affatto semplice assemblare i moduli con un angolo esatto di 45°!
Per ora sto usando listelli della stessa misura delle testate, ma non mi fido a fissare il tutto fin quando non ho le testate vere.

[Andrea]

... ma non mi fido a fissare il tutto fin quando non ho le testate vere.

Porta pazienza Mauro, a breve le dovremmo ricevere...

[Docdelburg]

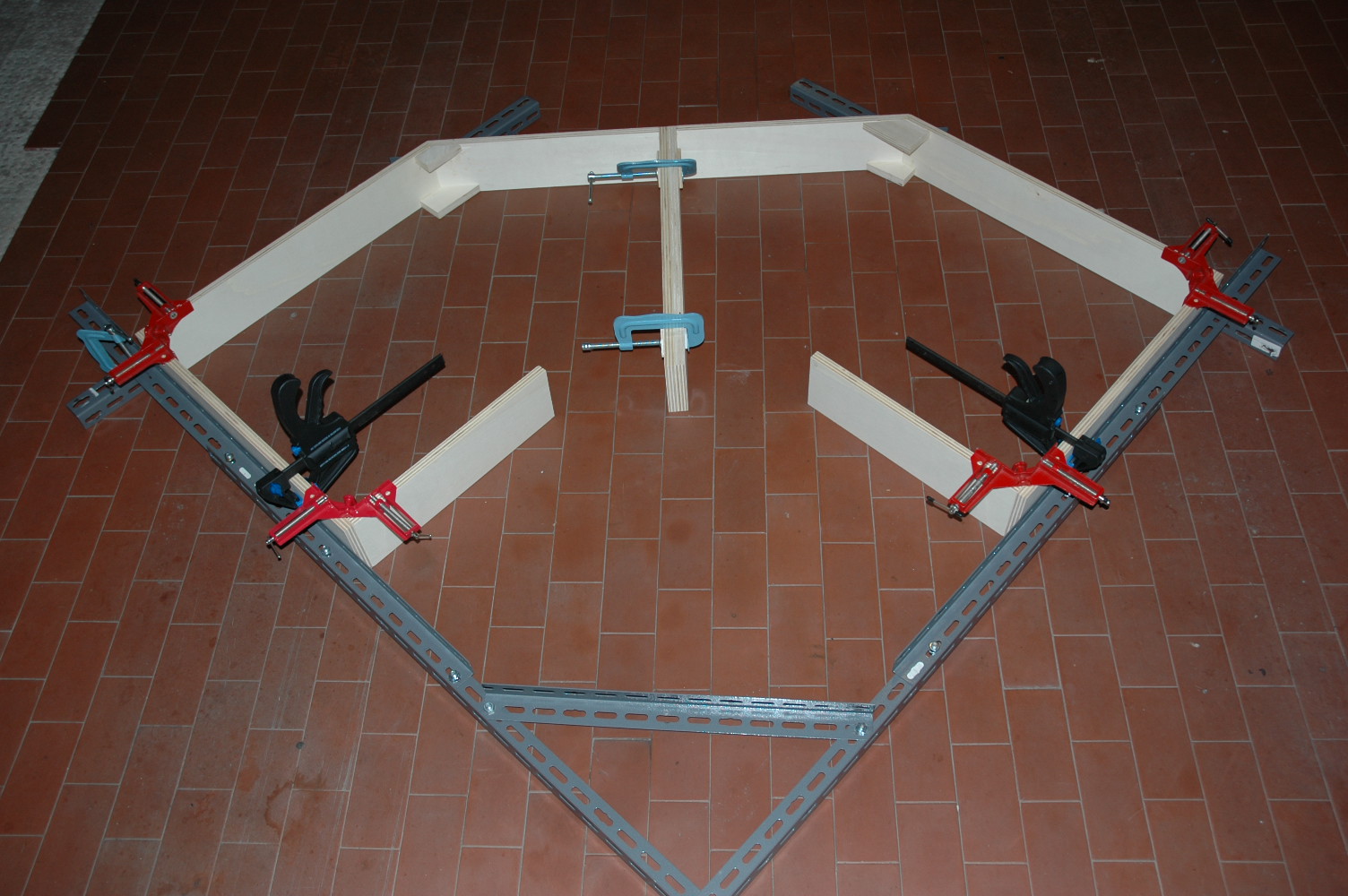

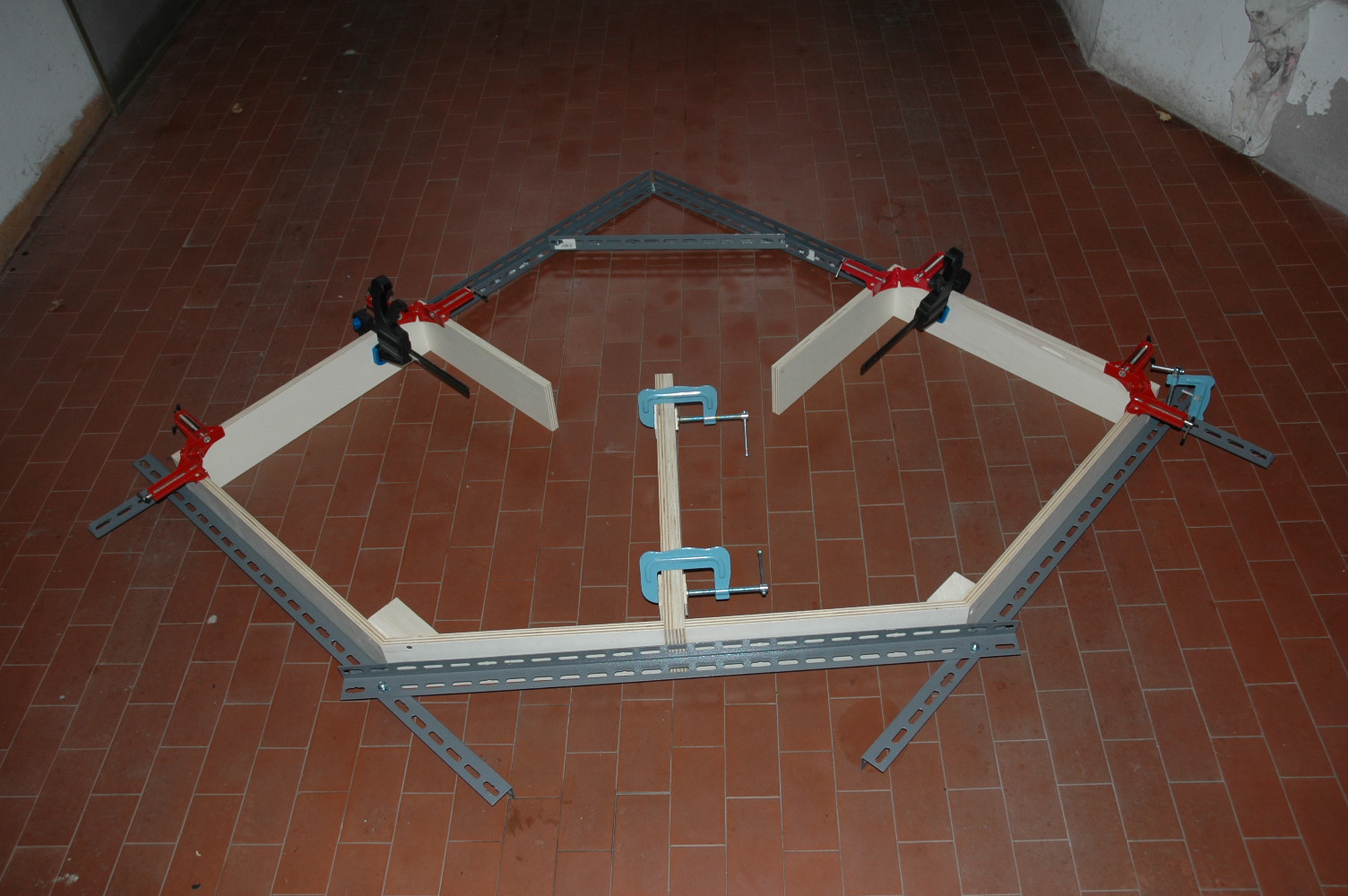

Ed ecco che con l'ausilio dei miei potenti attrezzi supertecnologici ( ) cominciano a prender forma i due semimoduli.
Mi sono costruito una "grossa" dima per evitare di sballare gli angoli.....

Immagine:

318 KB

Immagine:

334,23 KB

[roy67]

Ed ecco che con l'ausilio dei miei potenti attrezzi supertecnologici ( ) cominciano a prender forma i due semimoduli.
Mi sono costruito una "grossa" dima per evitare di sballare gli angoli.....

Immagine:

318 KB

Immagine:

334,23 KB

Caspita Mauro. E poi c'è gente in giro che non è capace di fare 2+2.

Te lo avevo già detto in altra sede. Ma spesso ho il dubbio che tu abbia studiato "solo" medicina....

Complimenti per lo sviluppo geometrico.

[cararci]

Ottima assistenza al parto!

[saverD445]

Mauro, ci nascondi qualcosa ???

Non è che hai qualche master in ingegneria aereospaziale e fai il DOC per hobby ???

[Marshall61]

Ottima soluzione Mauro per avere gli angoli a 45°, meglio di così non potevi fare, anzi la dovresti brevettare!......complimenti vivissimi per l'ingegno e per il lavoro!

Ciao, Carlo

[Andrea]

Ed ecco che con l'ausilio dei miei potenti attrezzi supertecnologici ( ) cominciano a prender forma i due semimoduli.
Mi sono costruito una "grossa" dima per evitare di sballare gli angoli.....

Bravissimo Mauro, davvero geniale, siamo onorati di averti nel GAS TT!

[cararci]

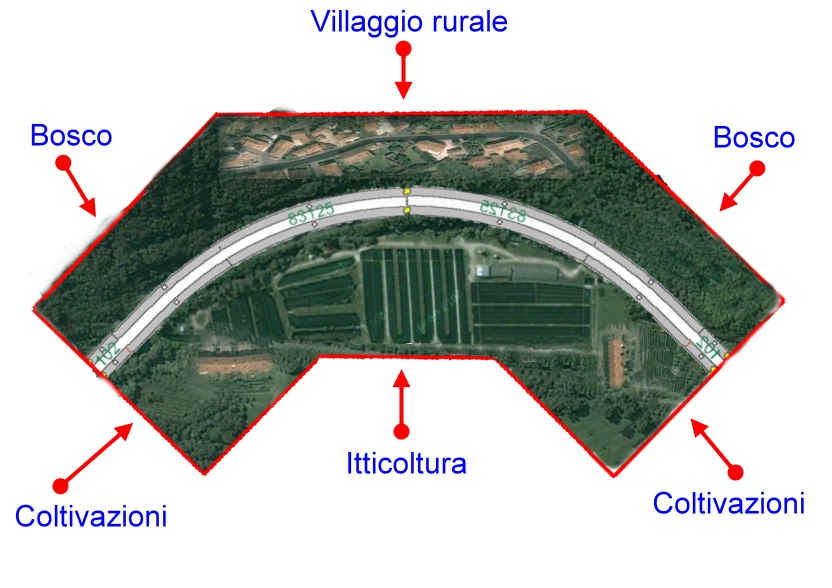

Sulla scorta delle misure fornitemi da Mauro, ho provato ad impostare un'idea di paesaggio, che vedete in foto. Aspetto commenti, anche cattivi.

Immagine:

211,07 KB

Purtroppo non ho e non so usare software per sviluppi in 3D.

[Andrea]

Caspita Carlo, direi che non ti fai mancare proprio nulla!
Villaggio... boschi... coltivazioni... itticoltura...
L'unico dubbio riguarda il posizionamento dell'itticoltura nella parte centrale che non sarà semplice gestire al meglio nel punto di unione dei due pannelli.
Forse però si può spostare completamente in uno dei due moduli....

[cararci]

Caspita Carlo, direi che non ti fai mancare proprio nulla!
Villaggio... boschi... coltivazioni... itticoltura...
L'unico dubbio riguarda il posizionamento dell'itticoltura nella parte centrale che non sarà semplice gestire al meglio nel punto di unione dei due pannelli.
Forse però si può spostare completamente in uno dei due moduli....

Ho presente il problema ed ho pensato a due soluzioni: la prima è quella che dici tu, cioè posizionare l'impianto in uno dei due moduli; l'altra è quella di prevedere una separazione tra le vasche di itticoltura che coincida con la separazione dei moduli. Preferisco la seconda per motivi estetici e di simmetria complessiva, infatti permette di avere al centro l'impianto in corrispondenza del centro della curva.
Ma la decisione andrà presa assieme a voi e quando avrò qui i moduli in carne e ossa, pardon, in legno e telai.

[Docdelburg]

La proposta scenografica è buona; mi permetto qualche osservazione.
Lo spazio verso lo spettatore è piuttosto ridotto per contenere un borgo per quanto piccolo; nel punto di giunzione dei due moduli il bordo esterno dista 20 cm dall'interbinario, quindi tra binario esterno, massicciata e terrapieno del binario rimangono poco più di una decina di cm.
Sicuramente ha senso sfruttare la linea di separazione dei moduli lato operatore per dividere la scenografia in un punto strategico (tipo muretto tra le vasche o camminamento tra una vasca e l'altra.
Bene i boschi anche se negli ultimi centimetri si passa al verde di ordinanza previsto dalla normativa.

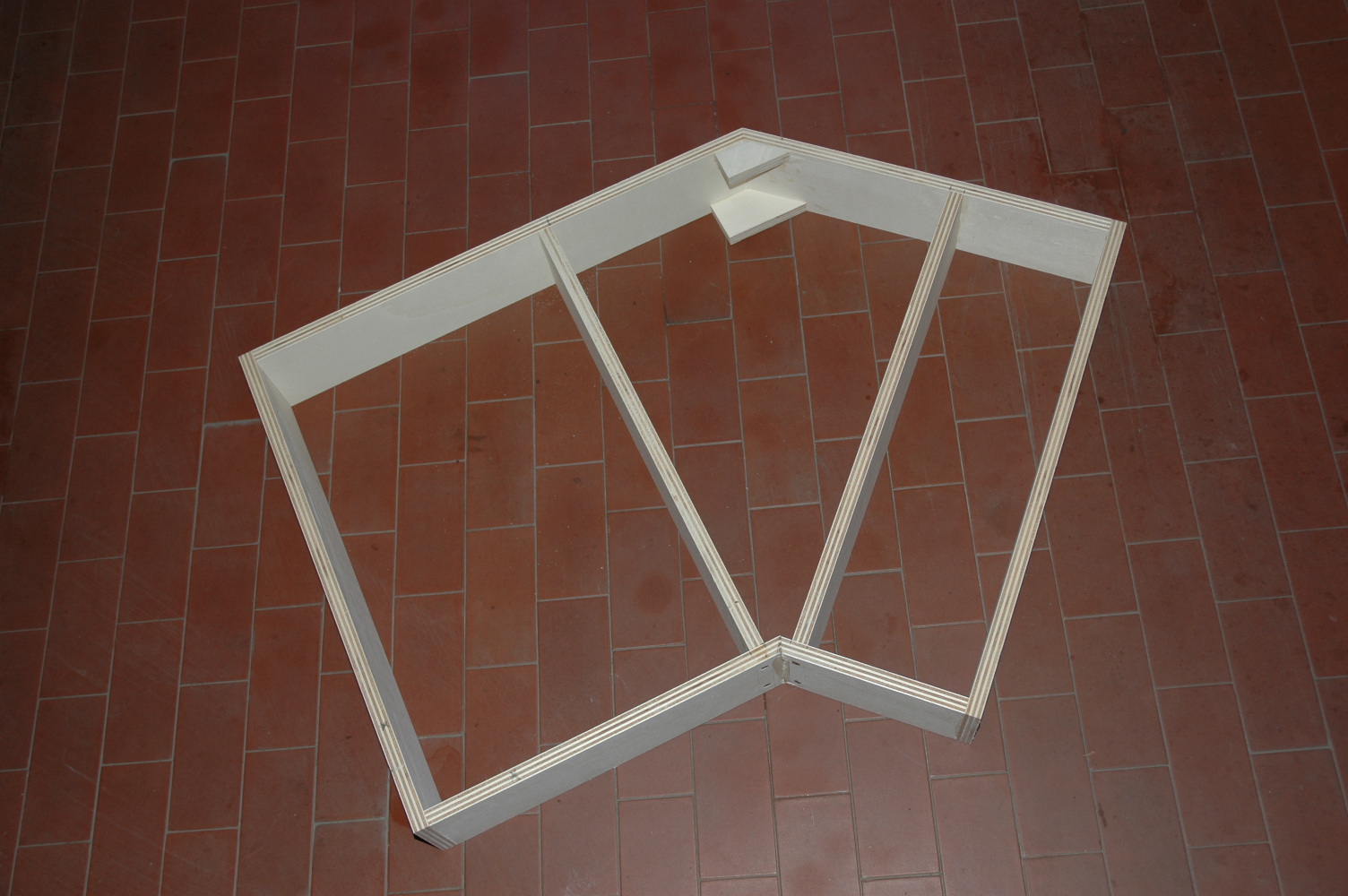

Per i moduli vedrai che non dovrai aspettare molto; dipende più che altro da quando arriveranno le testate. Io intanto ho già completato la struttura del primo modulo

Immagine:

415,09 KB

[cararci]

Bene Mauro, volevo sentirmi dare queste indicazioni. In effetti non avevo calcolato lo spazio dove pensavo il villaggio, penserò ad un'alternativa. Per il verde alle testate avevo pensato di lasciare due, tre centimetri di margine oltre il bosco e/o le coltivazioni.
Comunque la mia era solo una prima idea. Ne penserò almeno un'altra.

[Andrea]

...l'altra è quella di prevedere una separazione tra le vasche di itticoltura che coincida con la separazione dei moduli. Preferisco la seconda per motivi estetici e di simmetria complessiva...

Concordo, potrebbe essere la soluzione ideale per occultare la divisione.
Comunque, come dici giustamente tu... spazio ad altre (eventuali) idee.

[Docdelburg]

Carlo, l'idea che hai espresso va benissimo, non fraintendere!
Pensa si ad alternative, ma come variabili del soggetto che hai scelto; considera che fin che non avrai i moduli sottomano faticherai ad avere l'esatta percezione degli spazi.
In ogni caso non ci vorrà molto; basta che arrivino le testate ...[:(!]

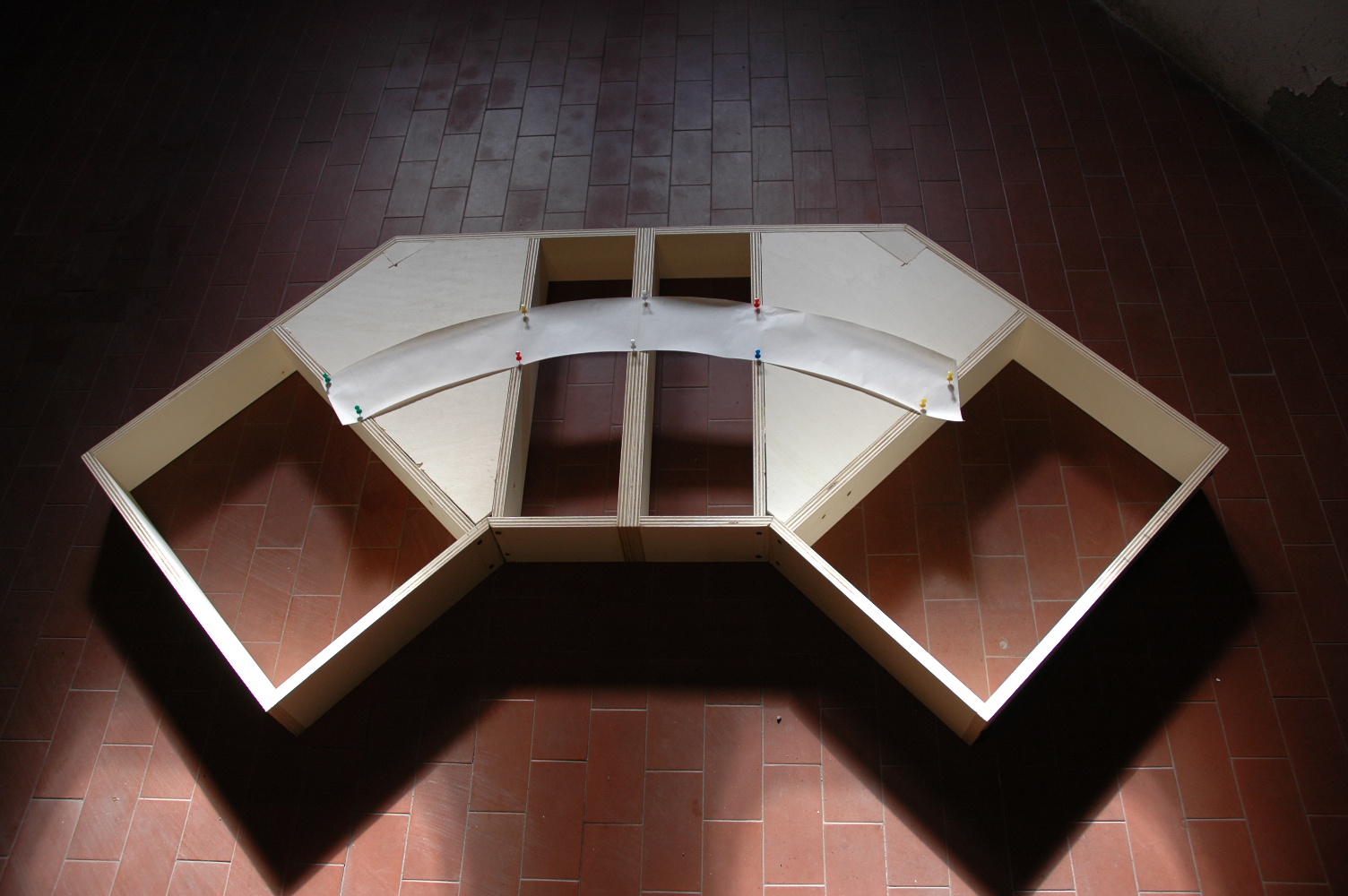

Prova con arco di curva di 60° raggi 850/807; poi dovrò disegnare la parabolica.

Immagine:

418,23 KB

[cararci]

Tranquillo, Mauro, non avevo frainteso. E in ogni caso la vostra esperienza non può che essermi di aiuto.
Pensavo anch'io che soltanto con i moduli davanti potrò farmi idee più precise non solo sugli spazi a disposizione, ma anche sulle giuste proporzioni tra le parti. Tra l'altro il mio occhio è abituato alla scala H0.
Vista la velocità con cui lavori, Mauro, mi sa che sarà meglio tenere del prosecco in fresco, se hai ancora intenzione di percorrere le colline venete!

[Docdelburg]

I moduli sono arrivati ad un punto fermo per la mancanza delle testate; ecco come appaiono, compreso il lato B.
Il legno è stato trattato con mordente protettivo color noce.

Immagine:

416,76 KB

Immagine:

412,12 KB

Immagine:

370,35 KB

Nelle prime due immagini ho posto due possibili soluzioni di tracciato in curva; le strisce di cartone riproducono la base della massicciata che è larga 10 cm circa.

Prima soluzione con curve a raggio ampio, quella esterna ha un raggio di 850 mm, presenta spazi scenografici riportati nell'immagine.

Immagine:

178,46 KB

Seconda soluzione con curve a raggio più contenuto, quella esterna ha un raggio di 670 mm, per avere una maggior profondità di campo scenografico nella zona verso gli operatori.

Immagine:

180,99 KB

La scelta spetterà principalmente a Carlo sulla base di quanto andrà a realizzare. Carlo ricorda che siamo in scala TT non HO!
