MODULO "Viadotto San Carlo"

[Marshall61]

Caro Andrea, i ponti sono tutti belli, il mio chiodo fisso è di farne uno in mattoni ad arcate in curva con le sezioni, tra arcata ed arcata, poligonali.....verrà il giorno......

Ciao, Carlo

[Andrea]

Caro Andrea, i ponti sono tutti belli, il mio chiodo fisso è di farne uno in mattoni ad arcate in curva con le sezioni, tra arcata ed arcata, poligonali.....verrà il giorno......

Anch'io Carlo ho un debole per i viadotti.
E' più forte di me.
Però non è semplice e sono piuttosto esigente.
E' per questo che non sono del tutto soddisfatto di quello che ho fatto nella stazione di Segrino.
Per il mio modulo in TT dovrò fare sicuramente di meglio.

[Marshall61]

Guarda Andrea che quello dell stazione di Segrino non è per niente male!, ovviamente tutto è migliorabile e rifacendolo lo faresti sicuramente meglio, ma del resto si "cresce" proprio con la manualità.
Vedrai che quello in scala TT ti soddisferà di più....

Ciao, Carlo

[Andrea]

Vedrai che quello in scala TT ti soddisferà di più....

Grazie Carlo... l'impegno sarà massimo!!

[Marshall61]

Prego Andrea, ma a riguardo del tuo impegno non c'erano dubbi!!!!

Ciao, Carlo

[Andrea]

Riprendo la discussione sul mio modulo, visto che a breve inizieranno i lavori.
In linea di massima vorrei realizzare una cosa come da disegno sottostante.
Tra i vari lavori che ho fatto, non ho mai lavorato con la resina bicomponente e quindi mi piacerebbe sperimentarla realizzando un bel fiume...
Ho molti dubbi sul ponte, ci devo ancora ragionare.

Immagine:

45,31 KB

[alexgaboardi]

bell'idea Andrea, darà sicuramente movimento al paesaggio
aspetto foto dell'inizio dei lavori
ciao, Alessandro

[Andrea]

Grazie Alessandro.
Potrei anche prendere in considerazione il fatto di inserire, oltre al fiume, una strada.
Ma prima di tutto devo capire che tipo di ponte realizzare.
L'idea del viadotto mi pare molto impegnativa, non sarei in grado di realizzare una cosa del genere.
Vediamo....

[Andrea]

Dimenticavo... ho anche dato un nome al mio futuro modulo.
Il mio secondo nome è infatti Carlo.
Un nome.... una garanzia....

[Marshall61]

....io credo che ci riusciresti!!!! , ci sono sempre i disegni dei ponti di Luciano....non è difficile quotarli in 1:120.....

Ciao, Carlo

[Fabrizio]

Ciao Andrea Carlo

il modulo con il ponte è una bella idea, che avevo preso in considerazione (due ponti affiancati uno in moderno e uno vecchio) quando avevo intenzione di iniziare il plastico in H0, poi date le dimensioni sarebbe venuto troppo "pieno". Sicuramente gli esempi di ponti italiani non mancano. Proprio l'altro giorno osservavo il lavoro di Massimiliano (ponte del diavolo) e mi sono reso conto di come rispettando le dimensioni in scala i fiumi divetino abbastanza grossi (larghi) , mentre solitamente nei plastici sembrano ruscelli. Lui invece ha fatto un bel lavoro con le proporzioni e il fiume con il ponte rende davvero bene. Sicuramente la scala TT e la libertà di lunghezza del modulo ti potrà agevolare nel mantenere un rapporto di proporzioni abbastanza fedele al reale. Poi dipende.... da che tipo di fiume passa sotto (torrente montano, affluente in medio corso o grande fiume di pianura).

Sicuramente sarà un bel lavoro

Ciao

Fabrizio

[Andrea]

Poi dipende.... da che tipo di fiume passa sotto (torrente montano, affluente in medio corso o grande fiume di pianura).

Esatto Fabrizio, su questo ci devo ancora ragionare.
Sicuramente non sarà una cosa esagerata.

[giuseppe_risso]

La soluzione con la strada che costeggia il torrente mi sembra ottima .

[Alex Corsico]

Grazie Riccardo per il reportage.

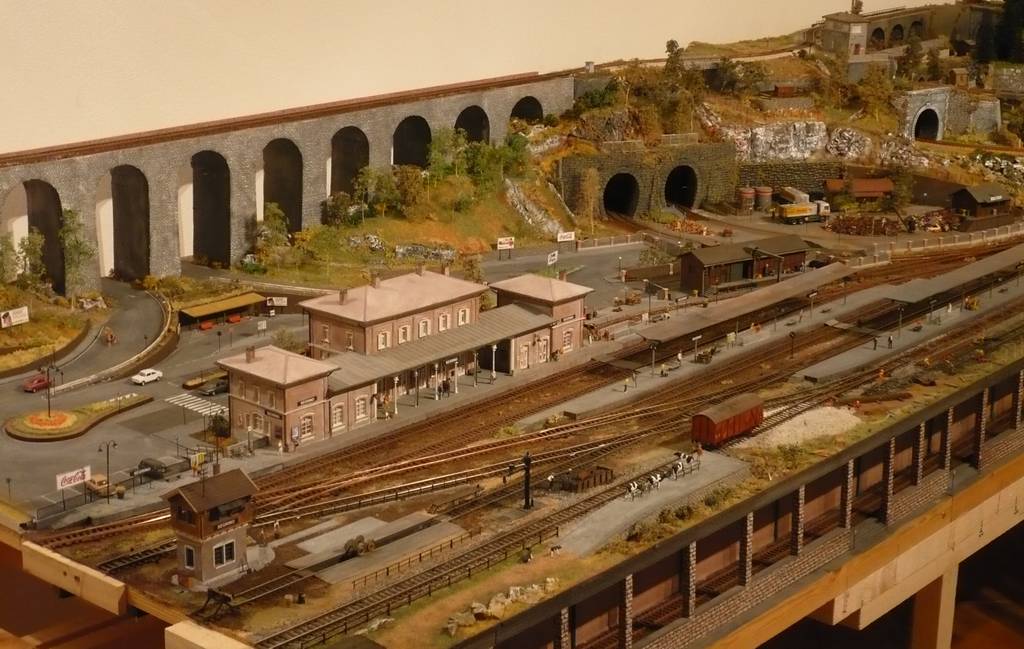

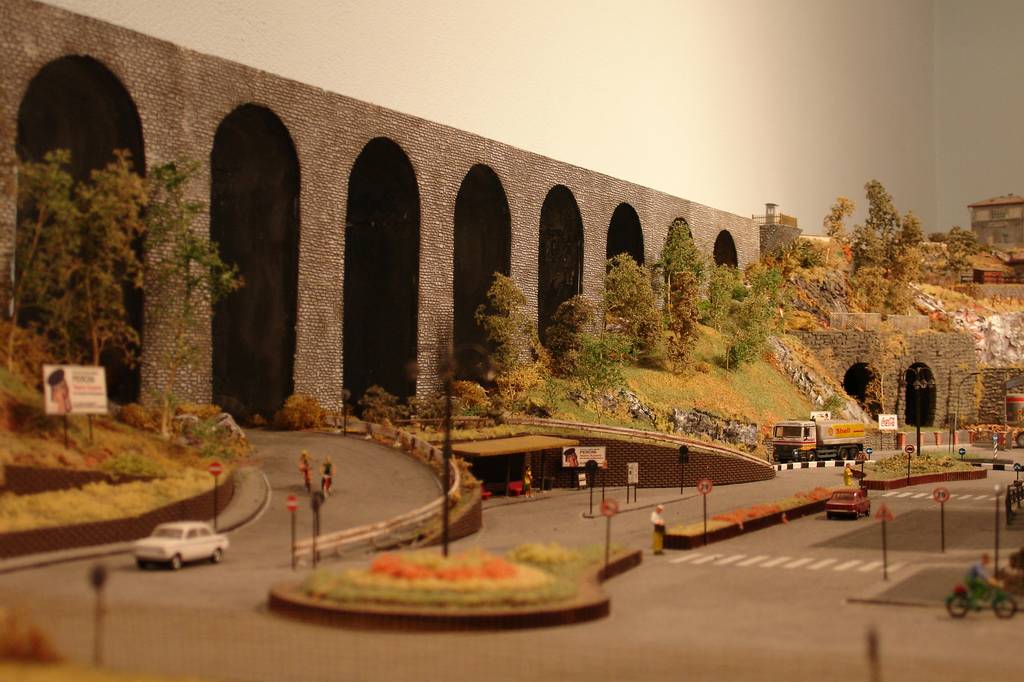

Mi piace molto questo:

Immagine:

69,73 KB

E' il mio......
Grazie per i complimenti, fanno sempre piacere.

L'ho realizzato in 15gg nel 1998 per l'esposizione di Bologna.

La costruzione è stata semplice, intelaiatura di compensato da 1,5 mm
ricoperto di fogli di carta Faller (nel 1998 c'era solo quello!!!) e ornamenti in cartoncino tagliato.

Intelaiatura in legno "pesante" ovvero listelli di abete grezzo.
Le montagne sono state realizzate in fogli di polistirolo espanso e schiuma poliuretanica.

Ora si potrebbero utilizzare altri materiali ed altre tecniche.

Meriterebbe una bella rinverdita

[Marshall61]

Compllimenti Alex un bel lavoro fatto a tempo di record ma di grande effetto!!!!

Ciao, Carlo

[Alex Corsico]

Come quasi tutte le mie opere è incompiuta, mancano dei dettagli che farebbero sicuramente più realistico il tutto...

esempio una casa cantoniera od un piccolo magazzino di linea,
linea a erea (solo i pali)
vetgetazione media

.....
prima o poi li faccio

[eddy john]

giusto per mettere le pulci nelle orecchie.... questo non mi sembrava male da riprodurre

http://www.panoramio.com/photo_explorer ... er=3420218

[Docdelburg]

Bravo Andrea, mi son letto tutta la discussione e vedo con piacere che non sono il solo ad aver la passione per i ponti!
Aspetto curiosi di vedere quale sarà il progetto finale.
A proposito di acqua, io ho usato con facilità un prodotto monocomponente a cui si aggiungono successivamente due tipi di gel per creare increspature e onde con o senza spuma bianca.
Puoi vedere di cosa si tratta nei tutoria di AbbiatiWargames.

[Andrea]

Grazie Mauro, spero di essere in grado a realizzare il viadotto perchè non mi sento molto ferrato nell'autocostruzione.
E vorrei fosse realistico.
Se hai visto il viadotto della valle incantata, non mi ha soddisfatto in pieno.

[Fabrizio]

Forse non ti soddisfa in pieno perchè è molto uniforme. Nel senso che magari aggiungendo un parapetto e qualche dettaglio sporgente il ponte ti soddisferebbe di più. Inoltre di solito è di grande effetto la riproduzione delle pietre negli archi, che hanno posizione differente rispetto alle altre, sono disposte a raggiera sull'arco. Comunque puoi sempre fare diverse prove, e provare diversi modelli, finchè non raggiungi quello che ti soddisfa.

[Andrea]

Inoltre di solito è di grande effetto la riproduzione delle pietre negli archi...

Hai centrato il punto!

[Andrea]

Ciao Adolfo,
visto che mi avevi dato la tua disponibilità, approfitto per chiederti se ti va di realizzare qualcosa per il mio modulo.
Vorrei farlo molto simile a questo, quindi pensavo ad un edificio soltanto.
Ci saranno pareccchi pini sullo sfondo.
Cosa potrebbe starci bene?
Hai qualche idea?
E se ti lanciassi in questa realizzazione?

http://www.scalatt.it/casello%20FS%20in ... a%20TT.htm

Eventualmente si potrebbe utilizzare per un altro modulo.

[Andrea]

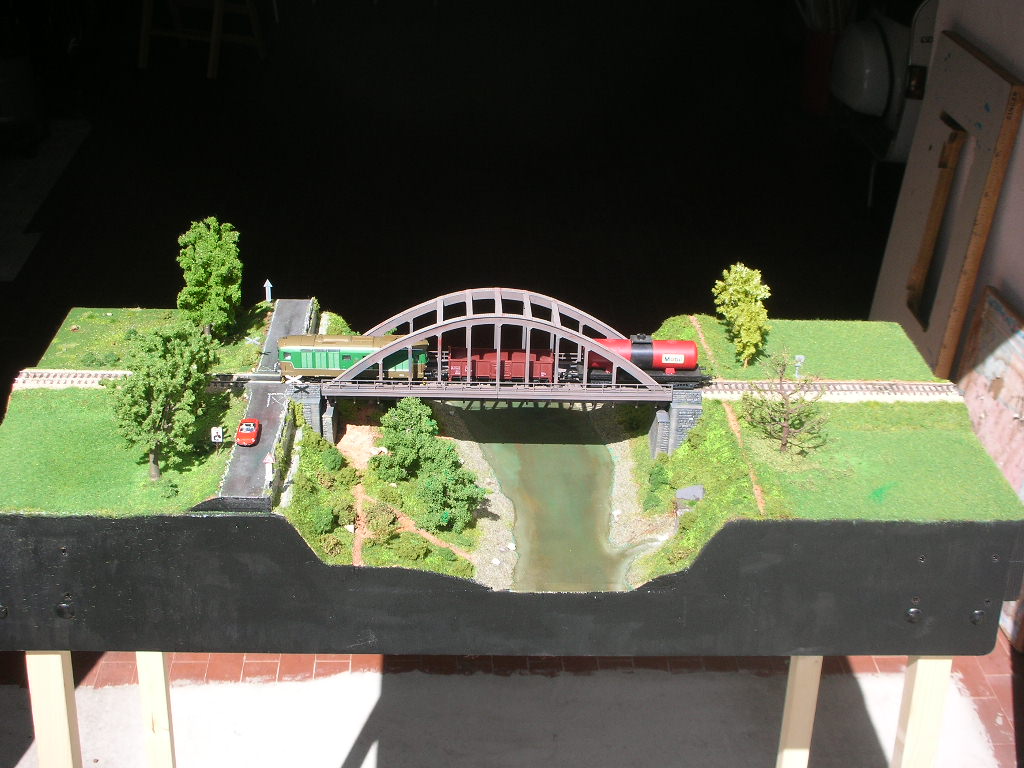

Riprendo quanto riportato da Mario sul suo modulo che risulta essere molto simile a quallo che ho in mente di realizzare.
Le foto mi serviranno d'aiuto e per questo le riallego.
Il primo dubbio che ho, è relativo al tipo di ponte.
Inizialmente pensavo ad un ponte in pietra (tipo calle incantata) ma non mi convince perchè sarebbe troppo basso.
Questo mi piace, ma dovrei acquistarlo e non so se esiste a doppio binario in TT.
Devo verificare.
Mauro, vorrei chiederti come hai realizzato il fiume, davvero realistico!

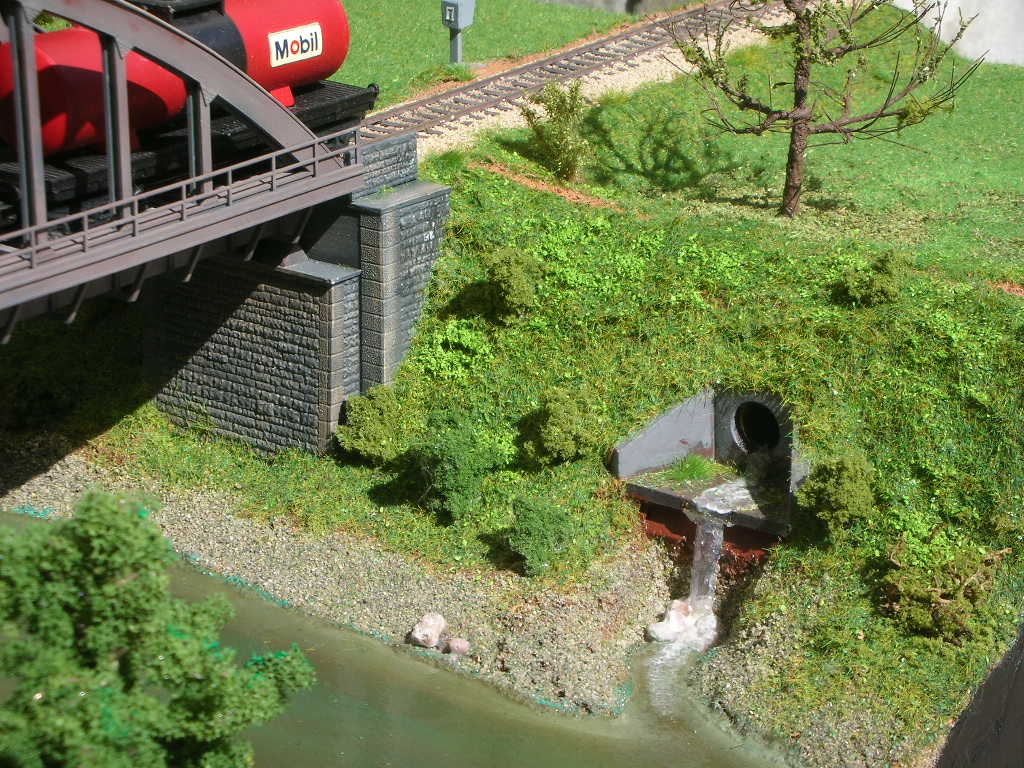

Spettacolare anche lo scarico dell'acqua, mi dici come hai fatto a dargli un effetto così realistico?

Immagine:

160,12 KB

Immagine:

166,38 KB

Immagine:

165,19 KB

Immagine:

176,92 KB

Immagine:

165,99 KB

Immagine:

205,87 KB

Immagine:

191,47 KB

Spero d'essere stato d'aiuto.

[Docdelburg]

Ti ho portato il mio esempio perchè ci sono alcuni aspetti che in un modulo di questo tipo devi decidere prima della realizzazione.
Vado per punti e strada facendo ti illustrerò le mie scelte.
Primo punto riguarda l'altezza delle fasce laterali, che saranno dimensionate in base alla profondità del livello in negativo rispetto al livello standard.
Lo puoi capire se vai alla prima immagine che hai postato all'inizio di questa discussione, dove, per fare un viadotto molto alto, devi prevedere fasce di 50-70 cm di altezza!

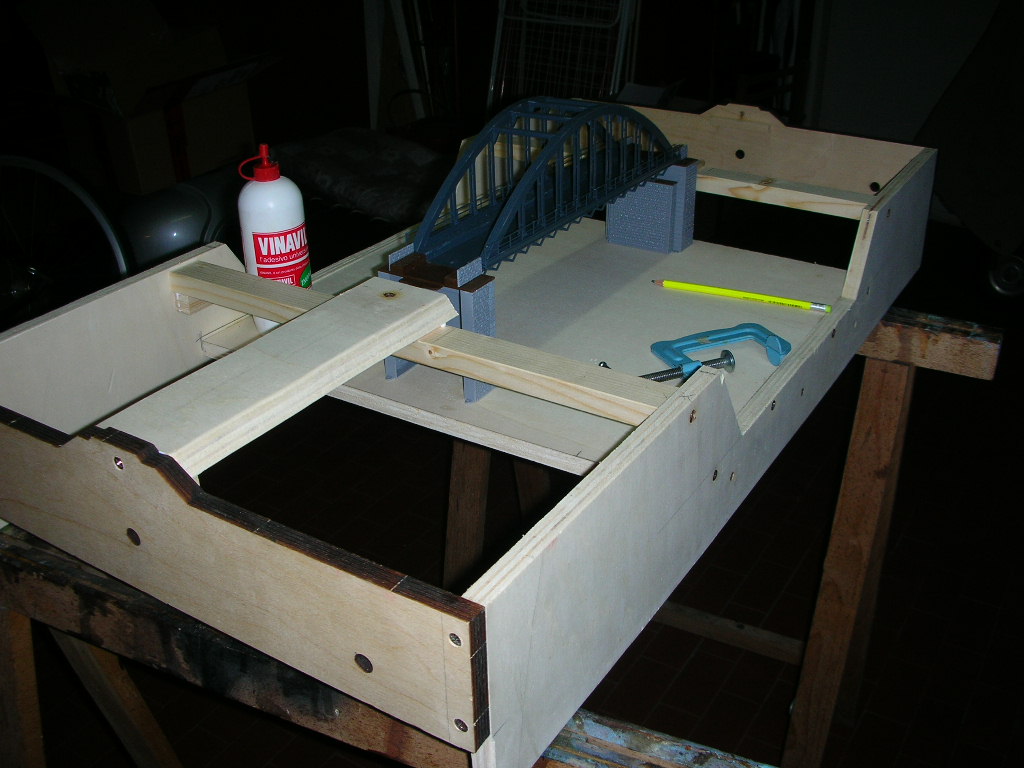

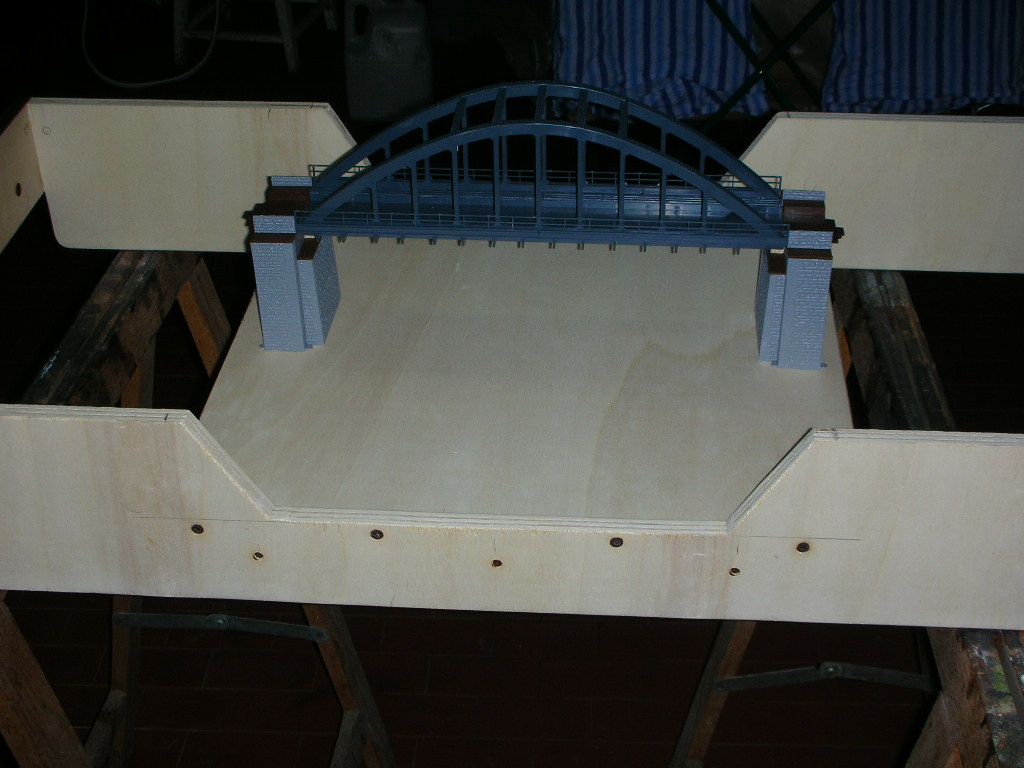

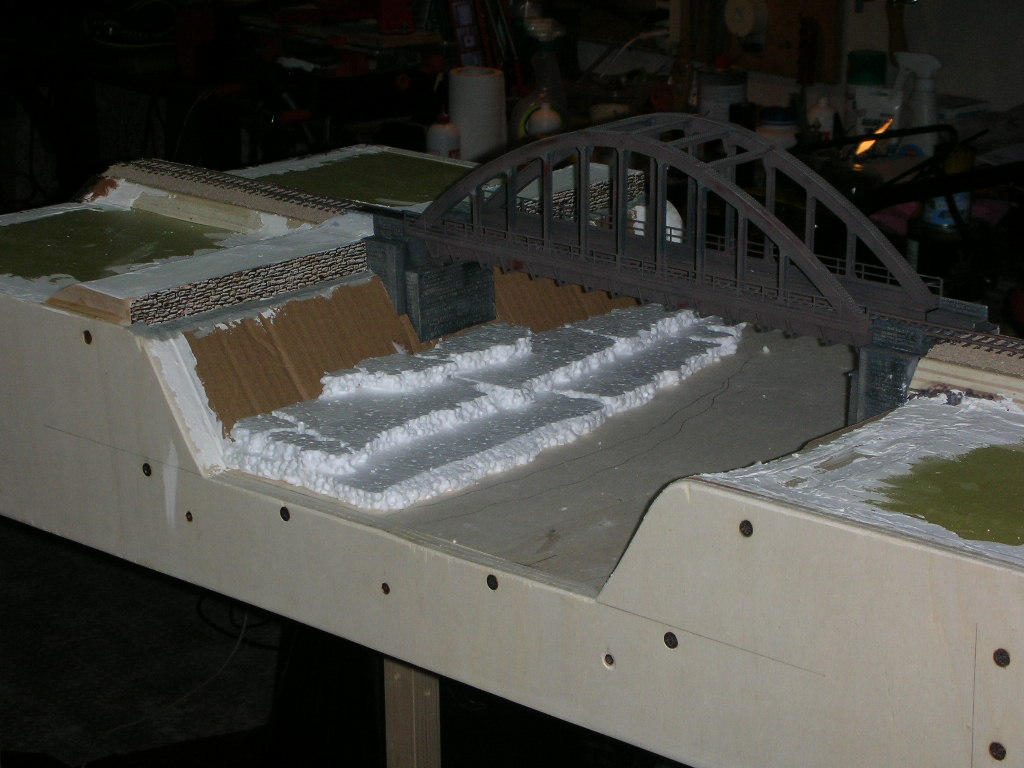

Il secondo punto riguarda dove posare/ancorare il ponte. O lo appoggi su una base inferiore o lo ancori alla base dei binari. Nel mio caso ho preferito appoggiare le spalle del ponte su un piano solido a livello dell'alveo del fiume. Base solida (15 mm) che mi ha dato continuità strutturale al modulo. Ho poi inserito due elementi trasversali di appoggio della base del binario nei tratti tra il bordo del modulo e la spalla del ponte.

Immagine:

156,69 KB

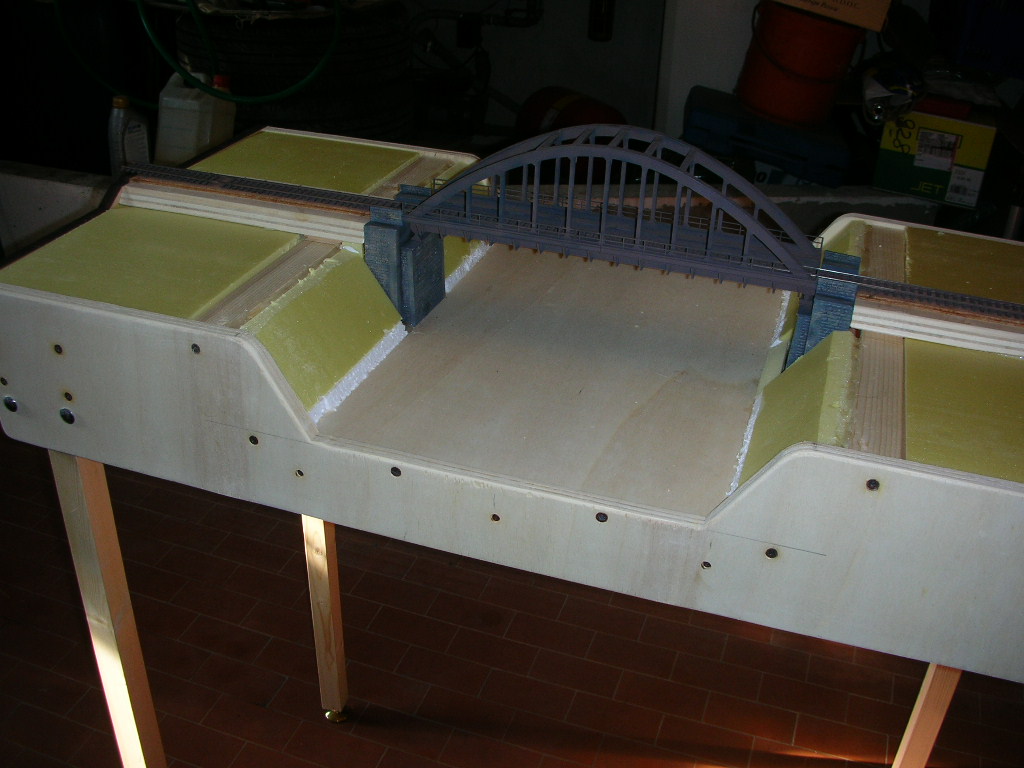

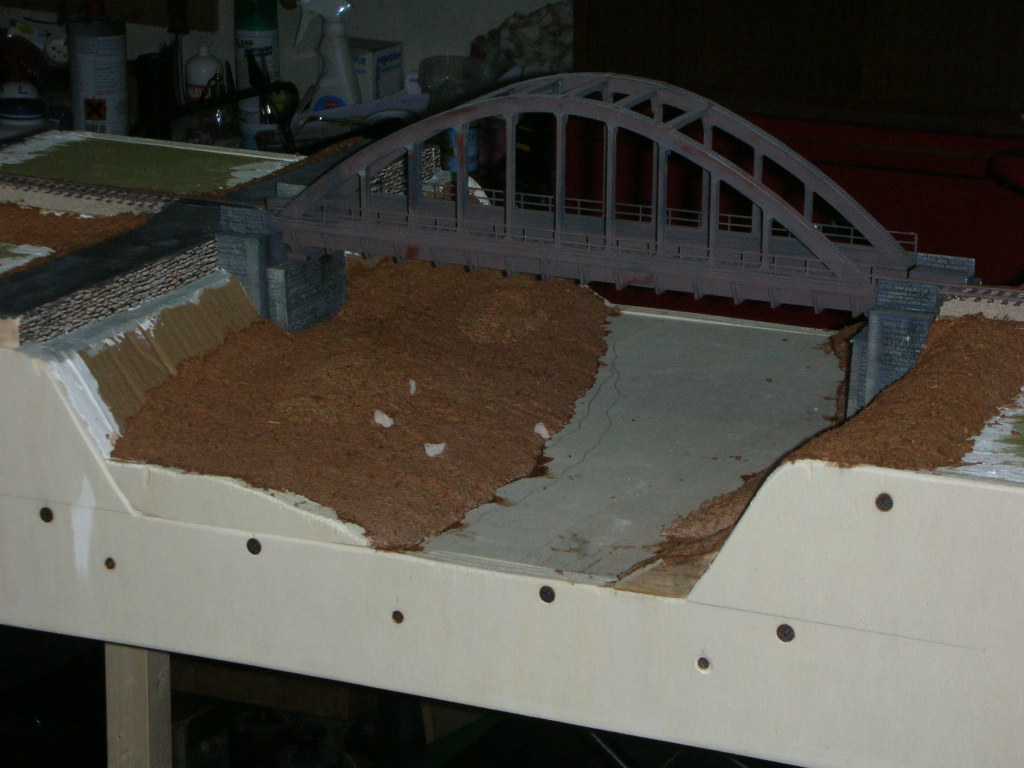

Poi ho chiuso tutti i piani con polistirene da 3 cm di spessore per mantenere leggerezza complessiva e ho creato rilievi col polistirolo espanso coperto poi con grossolana pasta di legno.
Per quanto riguarda il ponte c'è in scala TT un ponte simile (Tillig 83560), anche se più corto e lo trovi qui:
http://www.modellbahnshop-lippe.com/pro ... odukt.html
Potresti al limite vedere di modificarli per un doppio binario o più semplicemente affiancarli, come avviene a volte anche in realtà, specie se il corso d'acqua non è perpendicolare alla linea; ne consegue che il ponte della linea esterna è arretrato di qualche centimentro rispetto a quello della linea interna.
Poi c'è il problema dell'aspetto realistico del corso d'acqua. Non puoi fare un torrente in pianura e, se fai un fiume, devi pensare agli argini sopraelevati rispetto al resto, perchè il livello dell'acqua non potrà essere molto più in basso del livello standard del terreno.
Quindi livello negativo marcato per un torrente, livello negativo molto contenuto per un fiume con però rilievo positivo per una sorta di argine.

[Andrea]

Tutto molto chiaro.
Per il ponte mi voglio documentare, questo è un po' cortino, non mi fa impazzire, considerando che il modulo è lungo quasi un metro risulta sottodimensionato.
Buona l'idea di posizionarne due affiancati.
Inoltre mi piacerebbe realizzare un fiume (e non un torrente) come hai fatto tu.
Ci ragiono.
