Re: MODULI "piattaforma girevole" e "ultimo casello"

#126 Messaggio da Riccardo »

bene Edgardo,
fa già un figurone, :cool:
per la rotazione senza intoppi, prevedi anche di mettere delle rotelline alle estremità inferiori del piatto o è l'albero centrale che fa tutto ?


Riccardo

Avatar utente
lorelay49
Socio GAS TT
Messaggi: 3687
Iscritto il: venerdì 25 gennaio 2013, 18:32
Nome: Giuliano
Regione: Lombardia
Città: Locate di Triulzi
Ruolo: Moderatore
Stato: Non connesso

Re: MODULI "piattaforma girevole" e "ultimo casello"

#127 Messaggio da lorelay49 »

Sto ammirando il tuo lavoro, non posso farti i miei complimenti, seguirò con attenzione gli sviluppi del tuo progetto; ma sapete amici che quando vedo i vostri lavori mi viene un prurito alle mani ????
Sarei tentato di fare anche io qualche cosa ma guardando i vostri risultati poi mi demoralizzo... :cool: :cool: :cool:
Giuliano

Avatar utente
Andrea
Socio GAS TT
Messaggi: 23551
Iscritto il: mercoledì 26 ottobre 2011, 19:42
Nome: Andrea
Regione: Lombardia
Città: Milano
Ruolo: Amministratore
Stato: Non connesso

Re: MODULI "piattaforma girevole" e "ultimo casello"

#128 Messaggio da Andrea »

lorelay49 ha scritto:
...Sarei tentato di fare anche io qualche cosa...

Giuliano, è superfluo dire che ci farebbe IMMENSO piacere. :grin: :grin: :grin:
Andrea - “I fermodellisti sono tanti e legati da un'amicizia sincera, che esplode in una cordialità ormai rara nel mondo rumoroso ed incerto di oggi”. La valle incantata

Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 5756
Iscritto il: lunedì 27 agosto 2012, 11:14
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Stato: Non connesso

Re: MODULI "piattaforma girevole" e "ultimo casello"

#129 Messaggio da MrPatato76 »

Spettacolo Edgardo !!
Ciao
Roberto :cool:
Roberto - Socio GasTT - Socio CMP

Avatar utente
Andrea
Socio GAS TT
Messaggi: 23551
Iscritto il: mercoledì 26 ottobre 2011, 19:42
Nome: Andrea
Regione: Lombardia
Città: Milano
Ruolo: Amministratore
Stato: Non connesso

Re: MODULI "piattaforma girevole" e "ultimo casello"

#130 Messaggio da Andrea »

Stamane ho visto di persona il piatto con le fiancate, i corrimano e la piastra centrale.
Molte realistiche anche le rotaie.
Bravo Edgardo! :cool:

Immagine
110,48 KB

Immagine
90,06 KB
Andrea - “I fermodellisti sono tanti e legati da un'amicizia sincera, che esplode in una cordialità ormai rara nel mondo rumoroso ed incerto di oggi”. La valle incantata

Avatar utente
alexgaboardi
Messaggi: 977
Iscritto il: lunedì 27 agosto 2012, 10:17
Nome: Alessandro
Regione: Lombardia
Città: Fino Mornasco
Stato: Non connesso

Re: MODULI "piattaforma girevole" e "ultimo casello"

#131 Messaggio da alexgaboardi »

Complimenti Edgardo, dalle foto sembra proprio un bel lavoro :wink: :wink:
Ciao, Alessandro
Alessandro - Yesterday is history, tomorrow is mystery. But today is a gift. That is why is called the "Present".

Avatar utente
adobel55
Socio GAS TT
Messaggi: 11311
Iscritto il: venerdì 18 novembre 2011, 15:51
Nome: Adolfo
Regione: Lazio
Città: Roma
Ruolo: Moderatore
Stato: Non connesso

Re: MODULI "piattaforma girevole" e "ultimo casello"

#132 Messaggio da adobel55 »

Notevole la piattaforma. Sta venendo bene.
Ciao e a presto Ed.
Aolfo

Avatar utente
Edgardo_Rosatti
Socio GAS TT
Messaggi: 5120
Iscritto il: venerdì 28 ottobre 2011, 0:59
Nome: Edgardo
Regione: Lombardia
Città: Muggiò
Età: 60
Stato: Non connesso

Re: MODULI "piattaforma girevole" e "ultimo casello"

#133 Messaggio da Edgardo_Rosatti »

rbk250 ha scritto:

bene Edgardo,
fa già un figurone, :cool:
per la rotazione senza intoppi, prevedi anche di mettere delle rotelline alle estremità inferiori del piatto o è l'albero centrale che fa tutto ?


Per avere un buon funzionamento della piattaforma è il perno centrale che fa tutto il lavoro. La piattaforma è relativamente piccola, circa 15-16 cm. di diametro. Le ruote ce le ho e le si potrebbero anche inserire per l'estetica del lavoro, ma come dicevo, alla fine è il perno centrale che fa tutto.
Consideriamo anche il passagio di corrente e la futura motorizzazione con ingranaggi o pulegge, non so ancora cosa farò.

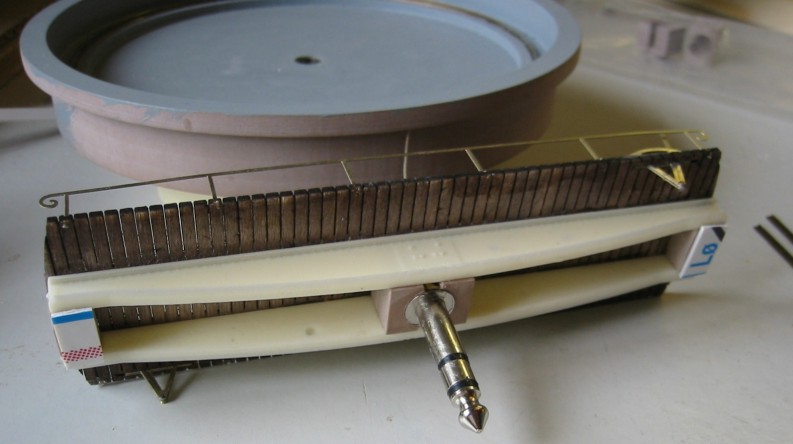

Posto una foto presa da un forum raffigurante il piatto di una piattaforma in H0 che mostra la soluzione che vorrei adottare per i collegamenti elettrici e di appoggio sui lati del piatto.
Ringrazio qui pubblicamente l'autore della foto. In evidenza lo spinotto audio per strumenti musicali da 6,3 mm. che io sostituirò con uno per cuffiette da 3 mm.

Come potete vedere ora viene il bello del lavoro..
..per risolvere i problemi io ci provo.. per i miracoli mi sto attrezzando :wink:
Scherzi a parte vi aggiorno appena possibile.

Piatto con spinotto audio:
Immagine
56,9 KB

Grazie a tutti :grin:
Edgardo
ED

Avatar utente
Riccardo
Socio GAS TT
Messaggi: 5638
Iscritto il: domenica 11 dicembre 2011, 9:26
Nome: Riccardo
Regione: Lombardia
Città: Milano
Età: 21
Stato: Non connesso

Re: MODULI "piattaforma girevole" e "ultimo casello"

#134 Messaggio da Riccardo »

grazie Edgardo,
molto chiaro :cool:
Riccardo

Avatar utente
liftman
Socio GAS TT
Messaggi: 7762
Iscritto il: domenica 29 gennaio 2012, 14:40
Nome: Rolando
Regione: Liguria
Città: La Spezia
Ruolo: Moderatore
Stato: Non connesso

Re: MODULI "piattaforma girevole" e "ultimo casello"

#135 Messaggio da liftman »

Io non vorrei mettere i bastoni tra le ruote, anzi, tra le piattaforme girevoli :wink: ma le rotelline laterali a sorreggere il ponte girevole ce le metterei, il jack da 3,5 mm non ha una grossa resistenza meccanica, non tanto lo spinotto quanto la presa, e alla lunga è probabile che le lamelle che dovrebbero aderire allo spinotto, prendono gioco e non garantiscono più la conducibilità.
Ciao!
Rolando

Avatar utente
lorelay49
Socio GAS TT
Messaggi: 3687
Iscritto il: venerdì 25 gennaio 2013, 18:32
Nome: Giuliano
Regione: Lombardia
Città: Locate di Triulzi
Ruolo: Moderatore
Stato: Non connesso

Re: MODULI "piattaforma girevole" e "ultimo casello"

#136 Messaggio da lorelay49 »

Non sono convito, si tratta solo di una semplice rotazione, sai quante volte lo spinotto viene tolto ed inserito nella sua vita ?? Qui la rotazione non dovrebbe allargare le lamelle ma solo strisciare, se viene fatta una buona lubrificazione i contatti non si dovrebbero deteriorare.... :wink:
Giuliano

Avatar utente
Edgardo_Rosatti
Socio GAS TT
Messaggi: 5120
Iscritto il: venerdì 28 ottobre 2011, 0:59
Nome: Edgardo
Regione: Lombardia
Città: Muggiò
Età: 60
Stato: Non connesso

Re: MODULI "piattaforma girevole" e "ultimo casello"

#137 Messaggio da Edgardo_Rosatti »

Sarebbe bello mettere le ruote come al vero, tralaltro ne ho una confezione da 8 paia della Tillig, quindi un domani basterebbe modificare il piatto. Per ora penso che basti un semplice appoggio provvisorio.
Però condivido l'affermazione di Giuliano; anche se userò un jack da 3 mm si tratterà solo di rotazione, in quanto tutto il peso graverà su un supporto
che proprio oggi ho iniziato a studiare.

In foto, un pannello in compensato da 16x16 cm con incollati dei supporti dove andranno 3 dei 4 anelli interrati che danno forma alla geometria della base.
Si vede la rotaia circolare saldata sul supporto. L'ultimo anello (il bordo esterno) lo fisserò solo quando il tutto sarà allineato per bene.
E' ancora tutto provvisorio e solo sperimentando potrò sapere come funzionerà.

Supporto interrato:
Immagine
87,59 KB

PS. per fare la rotaia circolare ho letteralmente smembrato un flessibile in N della Trix (credo). Ottimi per i tracciati e non necessitano di invecchiamento in quanto già bruniti, ma poi ho scoperto che non legano bene con le stagnature perchè sono di una specie di acciaio morbido :cool: . Risultato: smembramento di un ulteriore flessibile Roco in N per rifare la rotaia, almeno questi si saldano bene ... Anche se sta piattaforma mi sta costando uno sproposito l'esperienza paga sempre :wink:

Ciao
ED

Avatar utente
liftman
Socio GAS TT
Messaggi: 7762
Iscritto il: domenica 29 gennaio 2012, 14:40
Nome: Rolando
Regione: Liguria
Città: La Spezia
Ruolo: Moderatore
Stato: Non connesso

Re: MODULI "piattaforma girevole" e "ultimo casello"

#138 Messaggio da liftman »

lorelay49 ha scritto:

Non sono convito, si tratta solo di una semplice rotazione, sai quante volte lo spinotto viene tolto ed inserito nella sua vita ?? Qui la rotazione non dovrebbe allargare le lamelle ma solo strisciare, se viene fatta una buona lubrificazione i contatti non si dovrebbero deteriorare.... :wink:


Non mi riferivo alla rotazione, ma all'inevitabile "brandeggio" quando ci saranno delle loco sul ponte. Con lo spinotto da 6.3mm magari poteva essere più robusto, ma con quello da 3,5 farei delle prove prima di deliberare il tutto.
Ciao!
Rolando

Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 5756
Iscritto il: lunedì 27 agosto 2012, 11:14
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Stato: Non connesso

Re: MODULI "piattaforma girevole" e "ultimo casello"

#139 Messaggio da MrPatato76 »

Ciao Edgardo

Molto bella la rotonda!!! :cool: :cool:
Se fossi in te anch'io monterei le rotelle laterali: è una sicurezza in più!!

Ciao

Roberto :cool:
Roberto - Socio GasTT - Socio CMP

Avatar utente
lorelay49
Socio GAS TT
Messaggi: 3687
Iscritto il: venerdì 25 gennaio 2013, 18:32
Nome: Giuliano
Regione: Lombardia
Città: Locate di Triulzi
Ruolo: Moderatore
Stato: Non connesso

Re: MODULI "piattaforma girevole" e "ultimo casello"

#140 Messaggio da lorelay49 »

Sicuramente il montaggio delle ruote laterali conferiscono una maggiore stabilità del ponte ma penso che l'amico Edgardo farà il modello il più fedele alla realtà prevedendo anche questa installazione, la sua manina d'oro riuscirà sicuramente a farla nel migliore dei modi :wink:
Giuliano

Avatar utente
Edgardo_Rosatti
Socio GAS TT
Messaggi: 5120
Iscritto il: venerdì 28 ottobre 2011, 0:59
Nome: Edgardo
Regione: Lombardia
Città: Muggiò
Età: 60
Stato: Non connesso

Re: MODULI "piattaforma girevole" e "ultimo casello"

#141 Messaggio da Edgardo_Rosatti »

Ruote o non ruote? Per ora non le inserisco optando per uno spessore tipo quello della foto di esempio col jack da 6,3mm.
Lo spessore potrà essere rimosso e sostituito in futuro con le ruote. Per ora la cosa più importante è garantire la rotazione del piatto rotaie
e predisporre una puleggia o un ingranaggio sottoplancia per una futura motorizzazione.
In questo modo potrò ultimare la posa dei binari mancanti con relativi sezionamenti elettrici.

Ciao
ED

Avatar utente
Andrea
Socio GAS TT
Messaggi: 23551
Iscritto il: mercoledì 26 ottobre 2011, 19:42
Nome: Andrea
Regione: Lombardia
Città: Milano
Ruolo: Amministratore
Stato: Non connesso

Re: MODULI "piattaforma girevole" e "ultimo casello"

#142 Messaggio da Andrea »

Ma da quello che ho capito, lo ruote avrebbero più che altro una funzione estetica...
E dato che non si vedranno...
Andrea - “I fermodellisti sono tanti e legati da un'amicizia sincera, che esplode in una cordialità ormai rara nel mondo rumoroso ed incerto di oggi”. La valle incantata

Avatar utente
Edgardo_Rosatti
Socio GAS TT
Messaggi: 5120
Iscritto il: venerdì 28 ottobre 2011, 0:59
Nome: Edgardo
Regione: Lombardia
Città: Muggiò
Età: 60
Stato: Non connesso

Re: MODULI "piattaforma girevole" e "ultimo casello"

#143 Messaggio da Edgardo_Rosatti »

I lavori proseguono :smile:

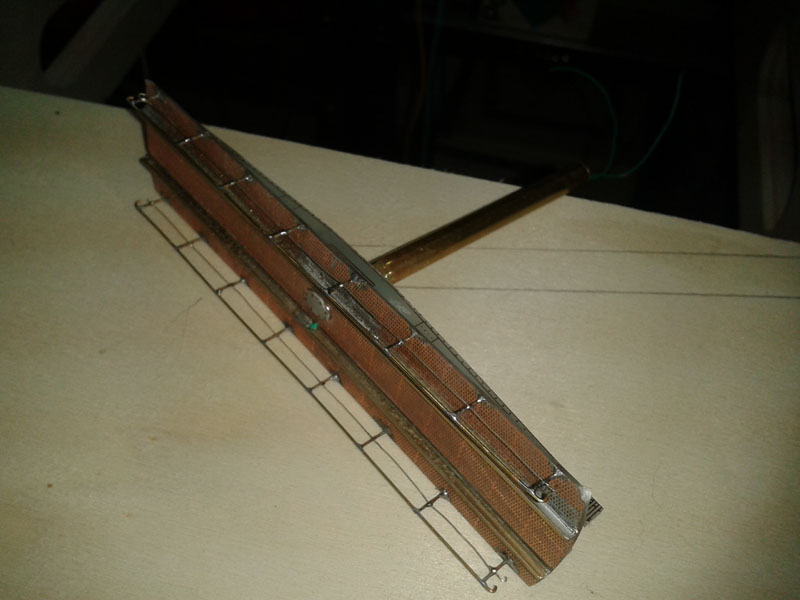

Piattaforma 15 m:
Immagine
102,69 KB

Ho inserito il perno di rotazione e fissato 3 dei 4 anelli alla base.
Qui si vede la distanza tra i bordi e la rotaia circolare.
Senza le ruote di appoggio bascula un po', quindi per ora metterò degli spessori provvisori, ma alla fine mi sa che farò anche le ruote...
Quando si discute va tutto bene, nel senso che in fondo abbiamo tutti ragione di dire la nostra opinione, ma poi all'atto pratico le cose cambiano.

Perno da 6 mm:
Immagine
74,55 KB

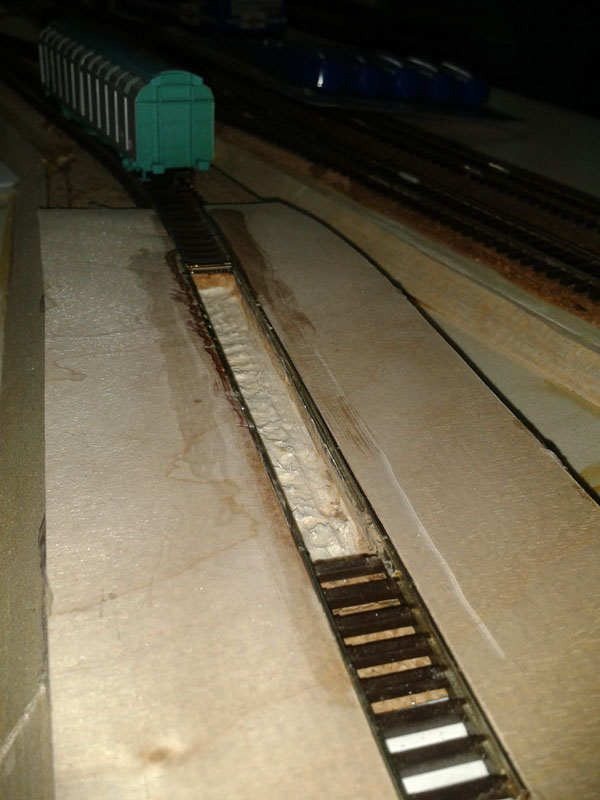

Altri avanzamenti lavori sul pannello in merito al deposito con la fossa di ispezione e le controguide del futuro PL.

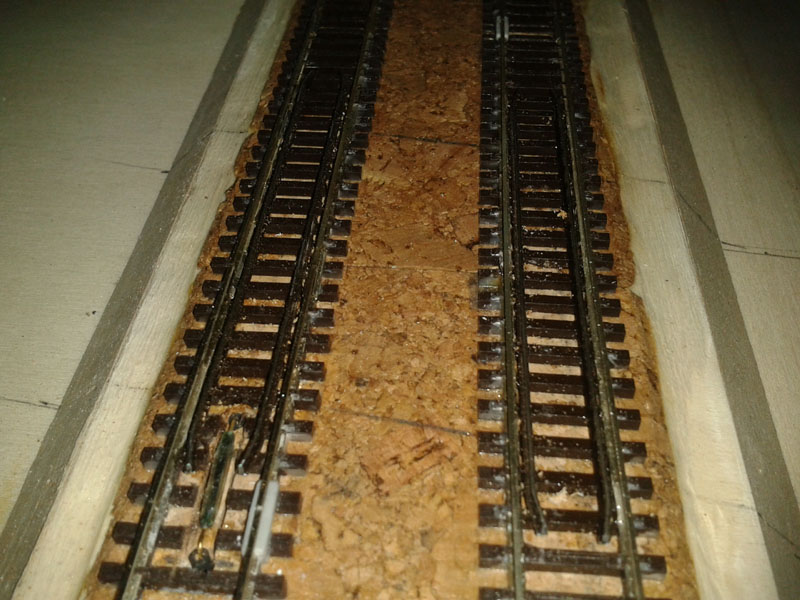

Fossa ispezione:
Immagine
96,09 KB

Controguide PL:
Immagine
130,45 KB

Le linee a matita indicano la sagoma della futura strada.
ED

Avatar utente
adobel55
Socio GAS TT
Messaggi: 11311
Iscritto il: venerdì 18 novembre 2011, 15:51
Nome: Adolfo
Regione: Lazio
Città: Roma
Ruolo: Moderatore
Stato: Non connesso

Re: MODULI "piattaforma girevole" e "ultimo casello"

#144 Messaggio da adobel55 »

Edgardo,
Il binario di entrata al deposito loco é un pò in curva. Non da fastidio all'entrata delle loco con possibilità di urto con le porte ?
Ciao Adolfo

Avatar utente
Edgardo_Rosatti
Socio GAS TT
Messaggi: 5120
Iscritto il: venerdì 28 ottobre 2011, 0:59
Nome: Edgardo
Regione: Lombardia
Città: Muggiò
Età: 60
Stato: Non connesso

Re: MODULI "piattaforma girevole" e "ultimo casello"

#145 Messaggio da Edgardo_Rosatti »

Ciao Adolfo, la curva che vedi in effetti trae un po' in inganno, ma è appena accentuata e non dovrebbe interferire più di tanto coi portoni del deposito.
Appena possibile posto una foto con le tracce per gli ingombri dell'edificio.

Edgardo
ED

Avatar utente
alexgaboardi
Messaggi: 977
Iscritto il: lunedì 27 agosto 2012, 10:17
Nome: Alessandro
Regione: Lombardia
Città: Fino Mornasco
Stato: Non connesso

Re: MODULI "piattaforma girevole" e "ultimo casello"

#146 Messaggio da alexgaboardi »

complimenti Edgardo, il carro fa proprio una bella figura sulla tua piattaforma :wink: :wink: :wink: :wink:
ciao, Alessandro
Alessandro - Yesterday is history, tomorrow is mystery. But today is a gift. That is why is called the "Present".

Avatar utente
Andrea
Socio GAS TT
Messaggi: 23551
Iscritto il: mercoledì 26 ottobre 2011, 19:42
Nome: Andrea
Regione: Lombardia
Città: Milano
Ruolo: Amministratore
Stato: Non connesso

Re: MODULI "piattaforma girevole" e "ultimo casello"

#147 Messaggio da Andrea »

Edgardo, vai alla grande!
Sono impaziente di veder muovere quella piattaforma. :grin: :grin: :grin:
Andrea - “I fermodellisti sono tanti e legati da un'amicizia sincera, che esplode in una cordialità ormai rara nel mondo rumoroso ed incerto di oggi”. La valle incantata

Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 5756
Iscritto il: lunedì 27 agosto 2012, 11:14
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Stato: Non connesso

Re: MODULI "piattaforma girevole" e "ultimo casello"

#148 Messaggio da MrPatato76 »

Bellissimo Edgardo !!!!

Ciao
Roberto :cool:
Roberto - Socio GasTT - Socio CMP

Avatar utente
gavinca
Socio GAS TT
Messaggi: 2037
Iscritto il: martedì 22 maggio 2012, 13:07
Nome: Carlo
Regione: Piemonte
Città: Bellinzago Novarese
Stato: Non connesso

Re: MODULI "piattaforma girevole" e "ultimo casello"

#149 Messaggio da gavinca »

Tutto molto bello !!
Pensavo: i reed non si potrebbero inserire nel sughero senza tagliare le traversine ?
Non penso che le calamite abbiano problemi ad eccitarli.

Avatar utente
Andrea
Socio GAS TT
Messaggi: 23551
Iscritto il: mercoledì 26 ottobre 2011, 19:42
Nome: Andrea
Regione: Lombardia
Città: Milano
Ruolo: Amministratore
Stato: Non connesso

Re: MODULI "piattaforma girevole" e "ultimo casello"

#150 Messaggio da Andrea »

gavinca ha scritto:

Tutto molto bello !!
Pensavo: i reed non si potrebbero inserire nel sughero senza tagliare le traversine ?

Se però il reed si dovesse guastare, sarebbero dolori....
Sostituirlo a quelo punto sarebbe problematico, bisognerebbe inevitabilmente tagliare le traversine...
Andrea - “I fermodellisti sono tanti e legati da un'amicizia sincera, che esplode in una cordialità ormai rara nel mondo rumoroso ed incerto di oggi”. La valle incantata

Torna a “PLASTICO MODULARE GAS TT - MODULI ULTIMATI”
