MODULO "Schlossbach"

[stizzy]

Dopo aver preso visione dei vostri graditissimi interventi, direi che quasi quasi mi avete convinto!
Potrei replicare Schlossbach in versione TT, scala 1:120.
O, per meglio dire, realizzare un modulo.
Propongo 2 alternative:
1. modulo d'angolo; i treni provengono da un modulo di 'monte' e transitano sul ponte Schlossbach e sul viadotto in curva per poi uscire in un modulo di 'valle'; fatta salva l'opportunita di rimanere all'interno del modulo Schlossbach, fermarsi nella piccola stazione per poi ritransitare sul ponte e uscire verso gli altri moduli di monte o di valle.
2. modulo di testa; i treni provengono ed escono da un modulo; cioè passano sul ponte, transitano per la stazione ed escono sul medesimo modulo.
Le dimensioni del modulo Schlossbach in scala 1:120 dovrebbero essere 150 x 95 cm alto 65.
La parte + 'rognosa' è il ponte; la Noch non lo produce in scala TT e farlo da zero e assai complicato.
Ho fatto il modello 3D dell'arco, probabilmente la parte + complessa. La lunghezza dell'arco è 468 mm (gran bel ponte diventerebbe!).

Immagine:

183,63 KB

Mi sono fatto fare un preventivo dal mio fornitore abituale di stampe 3D: il costo dell'arco è 15 euro.
Adesso bisogna vedere il costo a modello finito; mi aspetto comunque un costo finale non superiore ai 50 euro: si puo fare.
I tempi di attesa sono circa 5 giorni dall'invio del file da stampare in 3D.
---
Va da se' che la cosa veramente complicata è replicare tutto il resto: il castello, il rifugio, il mulino, i portici di Glorenza, il ponte coperto pedonale, la stazione, i versanti, le rocce, le cascate, il corso d'acqua........
Stimo i tempi dell'impresa pari a circa 1 anno .
Ovviamente se qualcuno vuole darmi una mano, i tempi si abbassano.
---
Insomma, voi che dite?
Intriga l'idea?
Saluti
Stefano

[Edgardo_Rosatti]

Eccome se intriga Stefano.
La tua idea è molto originale, tieni presente che il modulare deve riprodurre nel limite del possibile uno scenario in stile italiano.
Tuttavia anche il Giro d'Italia sconfina all'estero e non vedo impedimenti per cui anche il modulare GAS TT possa farlo.

Ho visto che il ponte che citi, in H0 della Noch costa un bel po' e sarebbe fantastico poterlo realizzare anche in TT.
Sentiamo anche qualche altro parere

Ciao

[Marshall61]

Ciao Stefano, la tua idea è ottima e di grande impatto scenico come non essere daccordo!!!! Sono concorde con le affermazioni di Edgardo, io sarei favorevole ma c'è da sentire qualche altro parere......

Carlo

[Andrea]

Ciao Stefano, notizia grandiosa!
Ci sentiamo con calma in serata, sto uscendo per andare al lavoro e non riesco a risponderti come si deve.
A dopo.

[gavinca]

Personalmete mi intriga molto e complimenti per quello che hai già realizzato.
Una curiosità, perchè vorresti riproporre lo stesso soggetto ma in una scala diversa ?

[stizzy]

Per quanto riguarda la questione moduli con paesaggi italiani, vorrei dire che dipende dall'approccio filosofico.
Personalmente, come ho già spiegato nel post di 'Benvenuto', sono un fermodellista sui generis e cioè piu' ispirato dal contesto paesaggistico-ambientale attraversato da una linea ferroviaria che dai treni di per se'. Mi piacerebbe molto infatti poter sviluppare e realizzare in forma modulare un tema ispirato ai criteri detti sopra: ad esempio: la dismessa linea 'Ora-Egna-San Lucano', oppure tratti della Val Venosta. Sarebbe poi anche molto intrigante realizzare complessi modulari di ferrovie in progetto: ad esempio: riqualificazione dell'area del Colle di San Luca di Bologna con un sistema integrato tramvia-cremagliera; oppure il nuovo collegamento Bolzano-Val Gardena con la linea ferroviaria Fiè-Siusi-Casterotto-Ortisei; eccetera.
E' vero il mio diorama Schlossbach è stato inizialmente ispirato da quel ponte ma poi, tutto il resto è stata , come dire, una 'cascata' di idee conseguenti e tutti gli altri edifici o manufatti realizzati sono italiani; se si puo dire la provincia autonoma di Bolzano 'italiana', visto che quasi tutti gli edifici riprodotti sono lì.
Infine, perchè replicare Schlossbach in scala 1:120.
Beh, direi per comodità e per mettere a frutto l'esperienza acquisita.
Comunque se puo' parlare: io sono 'da brodo e d'asciutto' come si dice dalle mie parti.....
Cari saluti
Stefano

[58dedo]

Ciao Stefano,
avevo già letto ieri sera la tua discussione, ma essendo di primo pelo (inteso come neo aggregato), ho voluto attendere le risposte dei "vecchi".
L'idea è fantastica!!! Anche il modulo che sto approntando con Badmax (il faro di Caprazoppa) è dedicato ad una zona della Liguria ma non ha nulla a che fare con la realtà, se non quello di essere assolutamente in stile italiano.
Ne consegue che il tuo modulo possa tranquillamente essere "italianizzato", l'unica condizione insindacabile sono le norme del modulare TT, che ti condizionano leggermente (vedi le testate, ballast e floccaggio per collegamento moduli), la profondità è gestibile, la lunghezza anche (doppio modulo da 75 cm.) e l'altezza idem ( vai in negativo rispetto al piano ferro)ma sono pienamente convinto che la tua opera possa tranquillamente essere esposta e collegata agli altri moduli.
Dopo le mie elugubrazioni mentali, lascio decidere ai "veci".
Buona giornata.

[MrPatato76]

Se tutto ciò può contribuire a far crescere il nostro gruppo, ben venga!!

[Edgardo_Rosatti]

Non vorrei essere frainteso, non è una questione di anziani, anche io non sono più giovane e per fare un lavoretto qualsiasi devo portare gli occhiali da presbite [:I]
L'idea del ponte a me piace molto, anzi è bellissima. Questi lavori sono molto complicati quanto belli e portano sempre un notevole valore aggiunto, che è quello dell'autocostruzione e della passione per il modellismo.

Edgardo

[Andrea]

Eccomi Stefano, la tua proposta mi affascina!
La trovo estremamente originale, e mi riallaccio alla considerazione di Edgardo sul Giro d'Italia che sconfina all'estero.
Pensa che bello inserire nello scenery un paio di tornanti sul cui asfalto campeggia la scritta "W IL GIRO D'ITALIA".
Credo anche che quel ponte sarebbe meraviglioso nel nostro modulare.
Sulle misure e "modulo d'angolo" o "modulo di testa", ci ragioniamo ancora un attimo.

[stizzy]

Eccomi Stefano, la tua proposta mi affascina!
La trovo estremamente originale, e mi riallaccio alla considerazione di Edgardo sul Giro d'Italia che sconfina all'estero.
Pensa che bello inserire nello scenery un paio di tornanti sul cui asfalto campeggia la scritta "W IL GIRO D'ITALIA".
Credo anche che quel ponte sarebbe meraviglioso nel nostro modulare.
Sulle misure e "modulo d'angolo" o "modulo di testa", ci ragioniamo ancora un attimo.

Per 'modulo di testa' intendevo una sorta di penisola

[Andrea]

Stefano, ti riferivi alle dimensioni che dovrebbero essere 150 x 95?
Non mi è del tutto chiaro...

[stizzy]

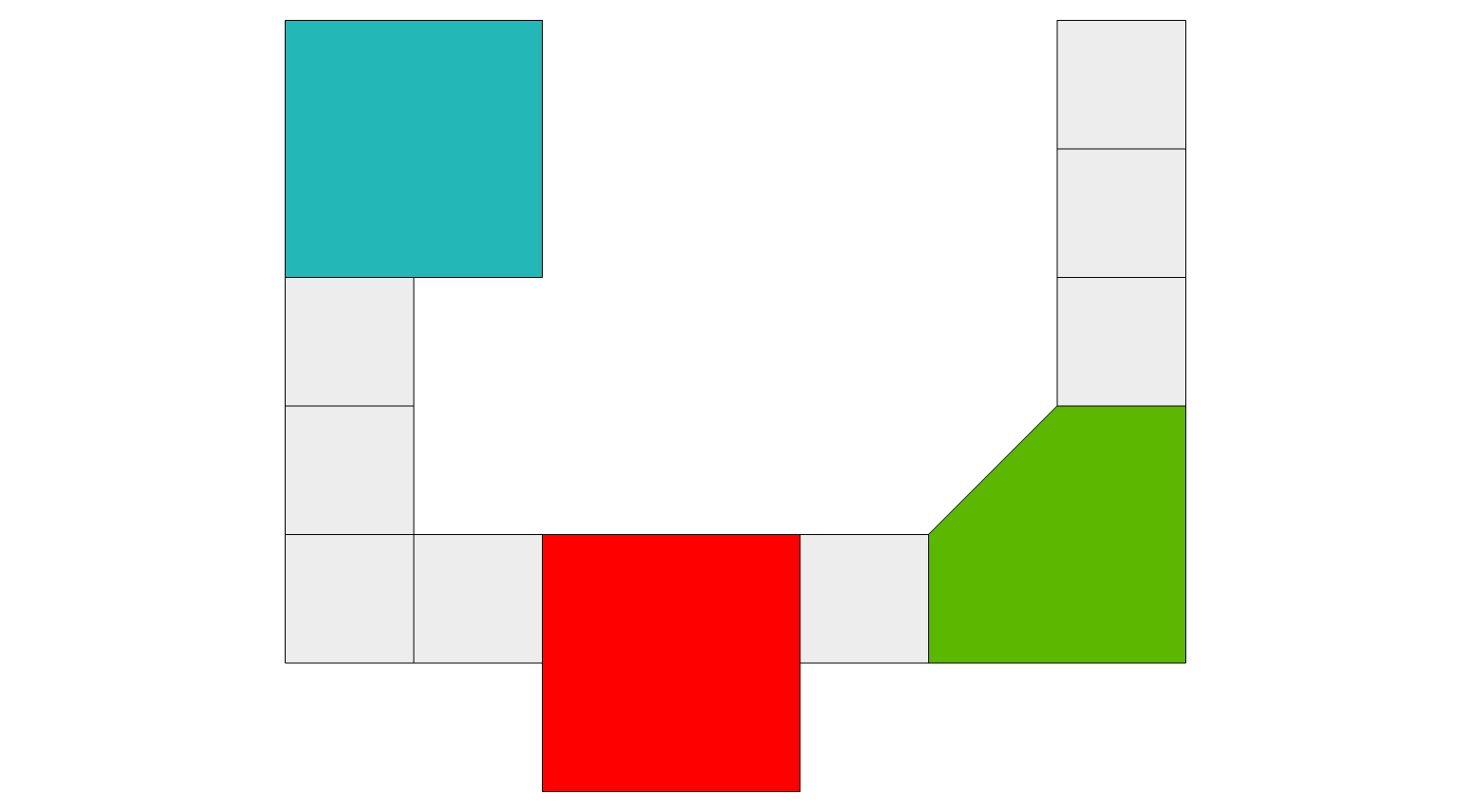

Intendevo dire quello che metto qui in planimetria.

Immagine:

50,68 KB

rosso = modulo di transito / penisola;
verde = modulo d'angolo;
blu = modulo di testa

[stizzy]

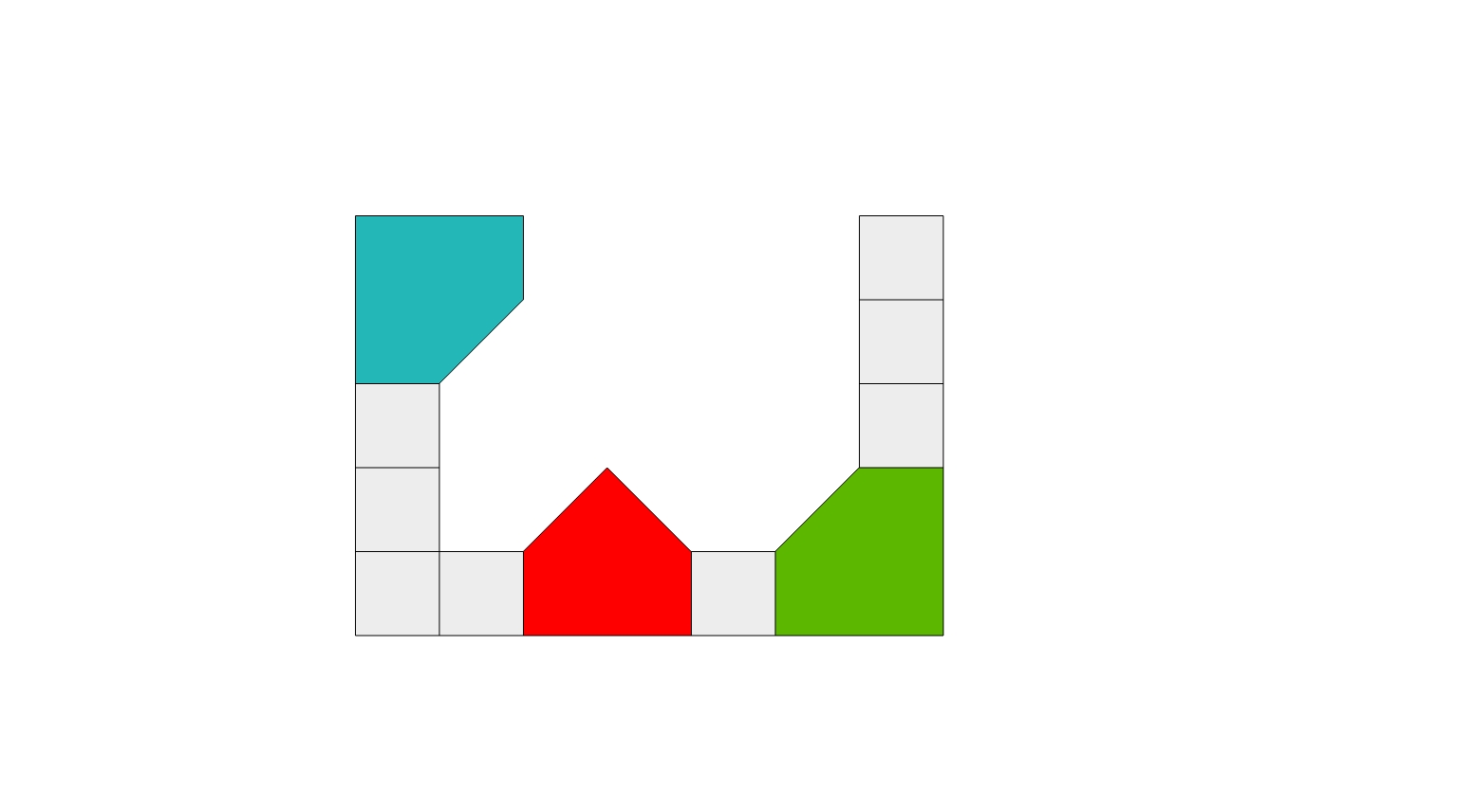

oppure anche così


Immagine:

47,29 KB

[Andrea]

Ok, ora è chiaro.
Escludiamo il blu, modulo di testa, in quanto abbiamo già due cappi per chiudere il modulare.
Avendo già 4 curve, forse opterei per il rosso, modulo di transito / penisola.
Sentiamo però anche gli altri sul discorso modulo verde.

[Andrea]

Ciao Stefano, so che sarai a Verona, quindi avremo il modo di approfondire di persona.
Intanto ho inserito la tua discussione nella sezione "MODULI IN FASE DI REALIZZAZIONE-PROGETTAZIONE".
Ti serviranno anche due testate, spero ce ne siano ancora disponibili, ma per questo devo sentire il tesoriere/magazziniere Riccardo.

[Fabrizio]

.....abbiamo già due cappi per chiudere il modulare....

Approfitto di questo topic per porre una questione. Sarebbe secondo voi opportuno avere più cappi di ritorno? Si potrebbe averne più di due per potersi mettere al riparo da eventuali assenze dei possessori di questi moduli, magari alternandoli alle varie esposizioni.


Anche a me l'idea di Stefano piace. Per quanto riguarda l'ambientazione, avendo scelto un ambientazione italiana per il plastico modulare in scala TT, direi che ci si può sbizzarrire da nord a sud e in quanto a varietà di paesaggi credo proprio che l' Italia ci possa dare una grossa mano.

Quindi ok per la Provincia Autonoma di Bolzano

[Andrea]

...Sarebbe secondo voi opportuno avere più cappi di ritorno? Si potrebbe averne più di due per potersi mettere al riparo da eventuali assenze dei possessori di questi moduli, magari alternandoli alle varie esposizioni.

L'idea è buona, ma ha anche aspetti negativi.
Se gli autori fossero tre (il nostro caso), rischieremmo di scontentarne uno che non potrebbe partecipare alla mostra.
Inoltre i due cappi già presenti sono del Doc e di Flavio, che ritengo persone più che affidabili e che danno garanzie sotto tutti i punti di vista.
Pertanto rischieremmo di sacrificare uno dei 3 moduli...
Questo è naturalmente il mio punto di vista.

[Fabrizio]

Si, avevo pensato anche io al fatto che di volta in volta si dovrebbe scontentare qualcuno. Per risolvere questo si potrebbe segnalare la cosa a chi lo vorrebbe eventualmente realizzare e sentire cosa ne pensano il Doc e Flavio.

Per esempio quando io andrò in pensione vorrei realizzare due cappi da intercalare al mio modulo, così che possa usufruirne anche a casa mia quando ho i nipoti in visita poi potrebbero tornare utili anche per il modulare.

Ok ,a parte l'intermezzo comico, anche io sono sicuro dell'affidabilità del Doc e di Flavio

Diciamo che ciò si potrebbe prendere in considerazione per quando il modulare avrà una grossa estensione, magari per permettere variazioni sul tema. Non so se forse è possibile realizzare diramazioni o cose similari, magari in quel caso potrebbero prevedersi. Però qui si parla di tempi molto lontani. Per ora direi che va bene così

Ciao

Fabrizio

[Riccardo]

Stefano,
le testate della seconda ondata sono state tuTTe utilizzate.
Personalmente ne avevo prese 5 (per ora inutilizzate), per cui ti cedo volentieri una coppia di testate per realizzare il tuo modulo "Schlossbach"
PS: il prezzo ovviamente sarà ancora quello di allora.
PPS: probabilmente avrai necessità anche della dima per posizionare i binari.
tutte le specifiche le trovi alla pagina delle Norme http://www.scalatt.it/modulareTT.htm

Congratulazioni per aver aderito a questo meraviglioso progeTTo !!!

[stizzy]

Grazie. Se non ti dispiace aspetto Verona x vedere dal vivo come sono fatti i moduli.
Non ne ho mai visti e vorrei capire meglio anche parlando con quelli che saranno là.
PS
Io sarò a Verona nell'area espositiva ospite dell'associazione Nparty.

[Riccardo]

bene Stefano,
a Verona avremo modo di ammirare dal vivo tuTTo il modulare

[stizzy]

bene Stefano,
a Verona avremo modo di ammirare dal vivo tuTTo il modulare

-
Perfetto, vedremo a Verona.
Bisogna considerare che io realizzo plastici o e/o diorami molto alti per far risaltare l'altezza dei ponti.
Esempio: il diorama 'Landwasser viaduct' che ho in cantiere è alto 500 mm in scala N e si sviluppa per poco meno di 1 metro con un raggio di curvatira di 620 mm.
Nel caso di Schlossbach replicato in scala 1:120 il piano di riferimento sarebbe circa 270 mm per dare spazio (e senso geomorfologico) alla forra attraversata dal ponte che sarà lungo la bellezza di 470mm.
Ora , se possibile, non vorrei inserire il modulo Schlossbach in scala 1:120 deprimendolo (se posso dire così) con una altezza non adeguata. Vorrei invece che i moduli adiacenti fossero già in quota magari lavorando su rampe elicoidali.
Spero di essermi spegato: se non, posso produrre uno schema esplicativo.
Ciao
Stefano

[Andrea]

Stefano, potresti pensare ad un modulo "speciale", tipo questo (immagine a destra)...

[stizzy]

Stefano, potresti pensare ad un modulo "speciale", tipo questo (immagine a destra)...

-
è proprio quello che vorrei evitare.
Per apprezzare la prospettiva l'osservatore che fa? Si sdraia per terra?
A meno che il piano zero dei moduli sià gia molto alto ma ho il dubbio che sia 750/800 mm.
Se la configuraione è questa il piano zero di Schlossbach sarebbe circa 500 mm; un po' bassino, non ti pare?
Ciao
Stefano
