MODULO "Riviera di Ponente"

[Marshall61]

Comunque Fabrizio, sta venendo un bel lavoro, continua così, verrà un capolavoro!!!!

Ciao, Carlo

[roy67]

Ne sta uscendo un ottimo lavoro. Non vedo nulla per cui eccepire, anzi, solo per cui complimentarmi.

Vai Fabrizio che vai bene!

[saverD445]

Ciao Fabrizio, direi che stai facendo un ottimo lavoro, te lo dice uno che non saprebbe da dove iniziare...

Complimenti per l'opera.

[giuseppe_risso]

Sta venendo molto bene.

[Fabrizio]

Ok, ragazzi, grazie a tutti. Allora direi che va bene così e procedo oltre. Mi raccomando, se avete consigli o osservazioni continuate pure a farle, quello che mi interessa è che il lavoro sia ben fatto per me, ma anche e soprattutto per tutto il plastico modulare GAS TT, quindi tutti voi.
Mi è piaciuto molto iniziare questa costruzione, che con i suoi problemi e vicissitudini mi ha dato modo di imparare nuove nozioni e fare esperienza con la costruzione di case, cosa mai fatta prima d'ora. Sicuramente c'è ancora tanto da fare e imparare, ma con il vostro aiuto sarà una istruttiva e interessante impresa.

Inizio a progettare il nuovo edificio, quello con il tetto a falde che andrà sopra questo "edificio con archi". A "breve " vi farò vedere qualche disegno e la posizione dell'edificio.

Ciao

Fabrizio

[claudio]

Vedo con piacere che il modulo aumenta,molto bene Fabrizio ti seguo con entusiasmo.

Ciao

[Andrea]

...A "breve " vi farò vedere qualche disegno e la posizione dell'edificio.

Ho capito Fabrizio... ci sentiamo nel nuovo anno.

[Fabrizio]

Vedo con piacere che il modulo aumenta,molto bene Fabrizio ti seguo con entusiasmo.

Ciao

Grazie Claudio, si anche io procedo, molto lentamente

....
Ho capito Fabrizio... ci sentiamo nel nuovo anno.

Tu sei troppo ottimista
Più facilmente in primavera, quando la stampante rifiorirà , funziona così vero? In primavera magicamente usciranno i fogli che si sono fusi dentro

Scherzi a parte, adesso procederò con i lavori su alcuni rotabili in scala H0, nella fattispecie sono riuscito a ordinare il materiale per il convoglio Eurostarcity, fermo da quasi un anno nelle scatole. La progettazione del nuovo edificio "con tetto a falde" potrà procedere di pari passo con i lavori sui rotabili, in quanto il lavoro di progettazione lo svolgo al pc nei weekend di sera, quando ho meno voglia di andare nell'officina dove lavoro i rotabili, che di solito faccio il Sabato o Domenica pomeriggio. Sembra uno scherzo, ma mi organizzo così per davvero .


Ciao

Fabrizio

[Fabrizio]

Il progetto dell'edificio "edificio con tetto a falde" è pronto.
Manca ancora il progetto della parte più complicata, ovvero proprio il tetto a falde. Ma questo lo farò quando sarà pronto l'edificio. In questo modo, con l'edificio già pronto e senza tetto, potrò ricavare le misure dal vero e realizzare un prototipo di tetto in cartone, dal quale taglierò poi le vere lastrine.

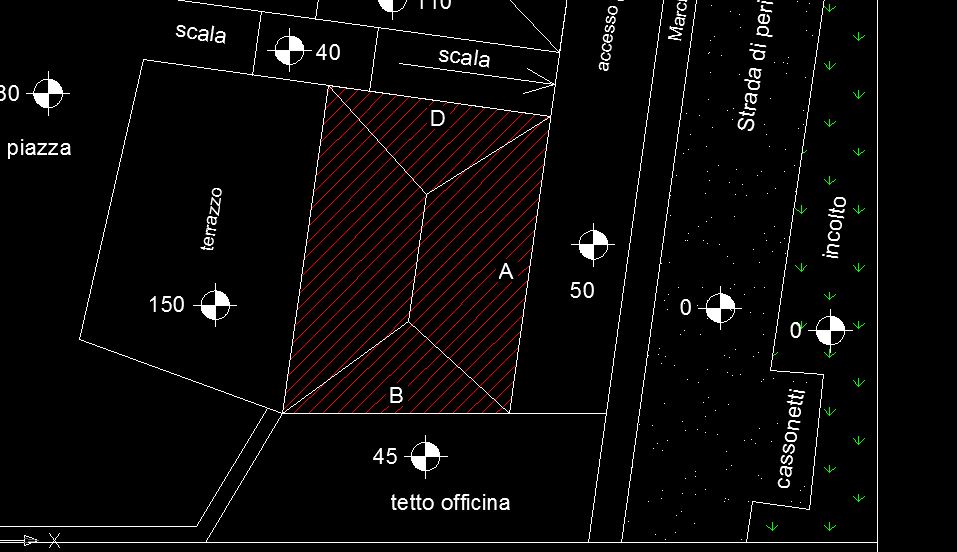

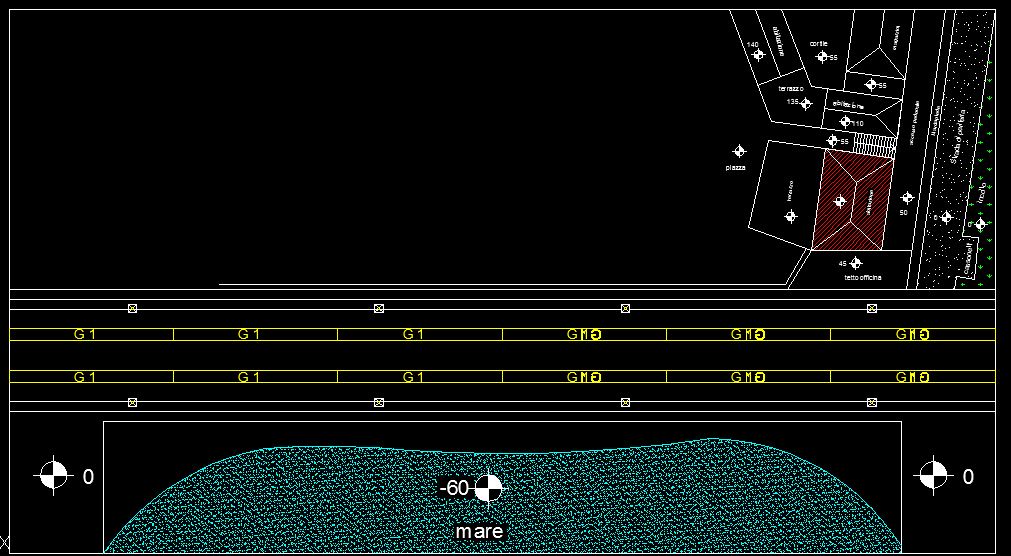

Localizzazione sul modulo edificio con tetto a falde (tratteggiato in rosso)
Immagine:

128,66 KB

Pianta dell'edificio con legenda dei prospetti
Immagine:

88,84 KB

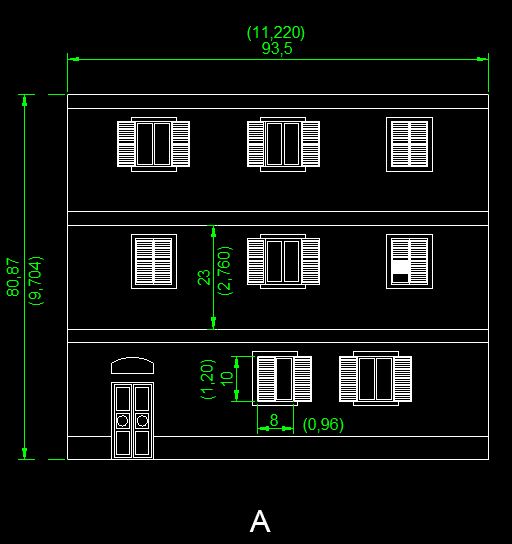

Prospetto A (frontale)
Immagine:

44,21 KB

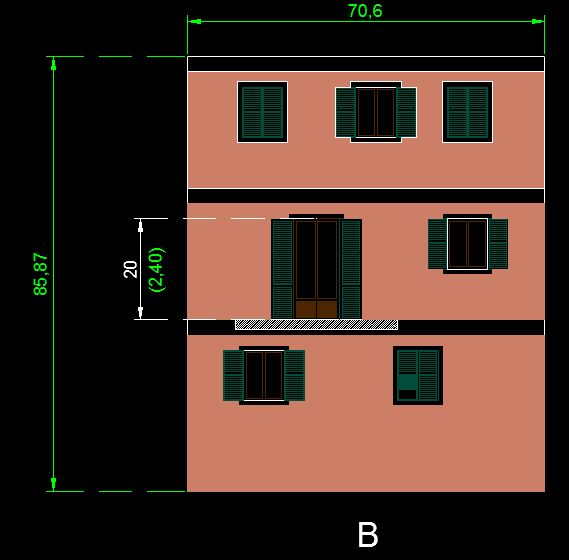

Prospetto B (lato mare)
Immagine:

38,81 KB

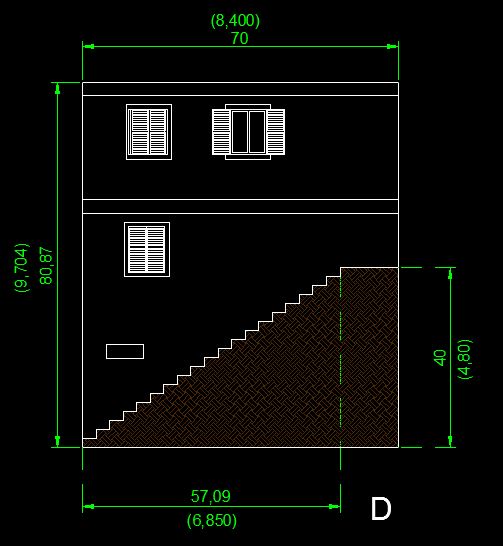

Prospetto D (lato scalinata)
Immagine:

42,25 KB

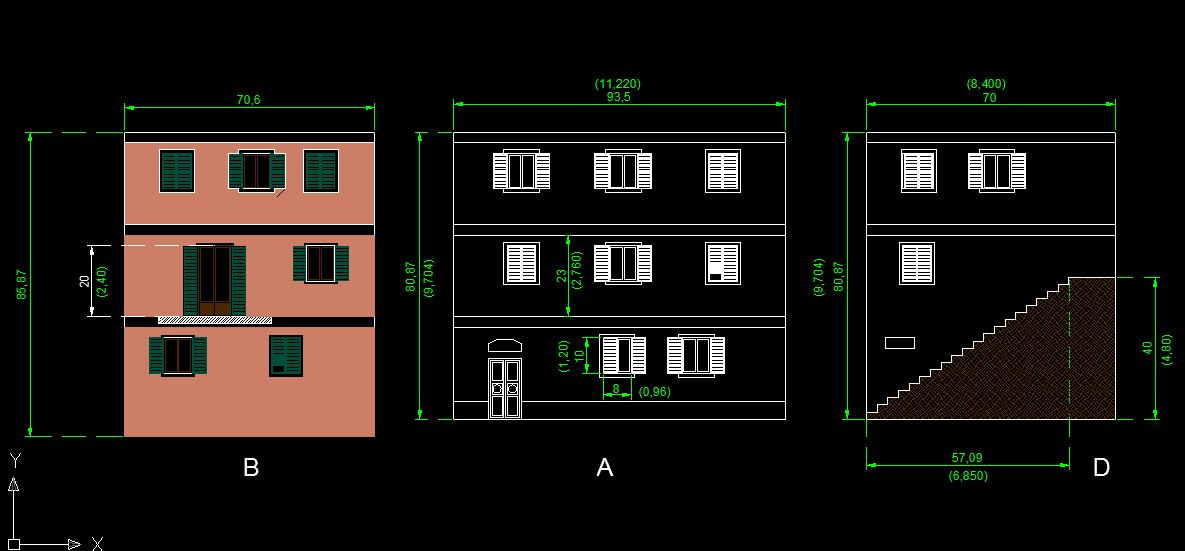

Prospetti
Immagine:

82,62 KB


I colori li ho inseriti in alcuni prospetti solo per dare l'impressione generale del tutto. Ho segnato alcune quote critiche. Le quote sono in scala TT in millimetri, mentre ho segnato fra parentesi la corrispondente misura reale in metri. Sarebbe utile guardarle e dirmi se secondo voi come misure vanno bene (casa alta 10m, piano alto 2,70 m ecc ecc)

Il prospetto C non esiste, essendo che quel lato va contro un altra casa che sara costruita in adiacenza

Immagine:

49,88 KB

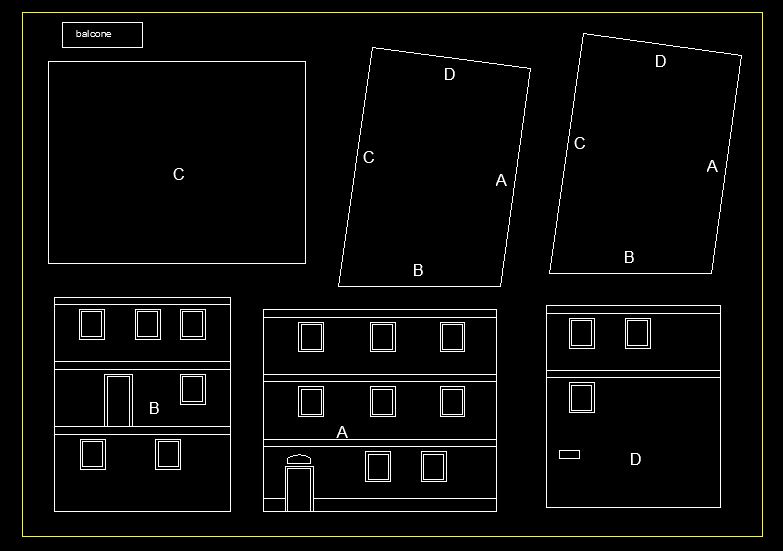

Disegno pronto da stampare su foglio A4.

edificio_tetto_falde Model.pdf (10,77 KB)

[Marshall61]

Complimenti vivissimi Fabrizio per il progetto eseguito in maniera certosina, grazie per aver postato il disegno; vedendo il disegno si immagina quanto sarà accurata la scenografia e ci si rende conto benissimo del risultato che sarà sicuramente strepitoso.....continua così verrà un opera d'arte!!!!

Ciao, Carlo

[Andrea]

Ottimo Fabrizio, l'edifico promette molto bene.
Mi raccomando documentane le fasi che alla fine pubblichiamo una fotoguida.
Avrà la colorazione del disegno?
Perché mi piace...

[Fabrizio]

Grazie Carlo e Andrea.

I disegni mi servono per valutare "ad occhio" le proporzioni dell'edificio e poi per stampare il disegno su carta, che ritaglio e appiccico con colla stick sul forex. Fatto questo taglio e incido le lastrine che poi saranno assemblate. Tuttavia non fate troppa fede ai disegni, specie quello pronto da scaricare che io uso per appiccicare sul forex. E' una buona base di partenza, ma possono servire diversi aggiustamenti in fase esecutiva.

Ok Andrea, documenterò bene ogni fase della costruzione, compreso il tetto a falde, così poi faremo una fotoguida. Nella fotoguida si potrebbero mettere anche da scaricare i disegni, ma per quello è meglio che verifico l'effettiva rispondenza, perché questi di progetto sono solo delle "basi", poi quando costruisco al vero la casa sono sempre necessari aggiustamenti.

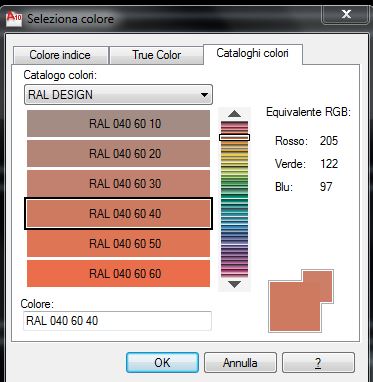

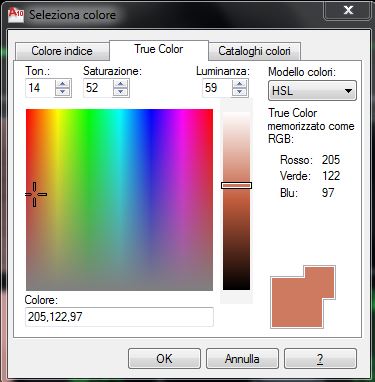

Il colore è il RAL 040 60 40, di cui qui sotto puoi vedere i dati

Immagine:

36,47 KB
Immagine:

34,04 KB

Il colore reale lo farò io con una miscela di colori acrilici all'acqua. Quando si fanno i colori è sempre un po' una scommessa centrare l'obbiettivo, anche perché fra vedere un colore a video e un colore applicato c'è sempre differenza. Tuttavia l'obbiettivo è di raggiungere quella tonalità.

[Fabrizio]

Poiché gli articoli per l'elaborazione dell'Eurostarcity tardano ad arrivare (mi hanno spedito con posta prioritaria e credo che ormai sia andato tutto smarrito ) ho proceduto questo fine settimana con i lavori sul modulo.

Ho iniziato la costruzione dell' edificio "Edificio con tetto a falde".

Mi dilungherò un po' in quanto alcuni passi serviranno per creare una apposita fotoguida.

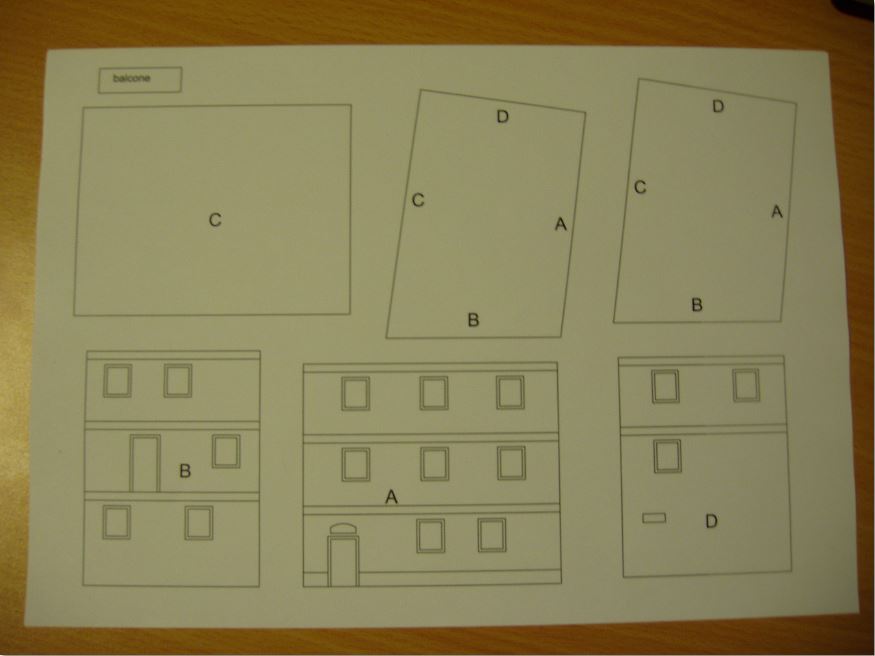

Dopo aver terminato il progetto su cad, che potete vedere nei passi precedenti, ho stampato il file su un foglio A4

Immagine:

44,91 KB

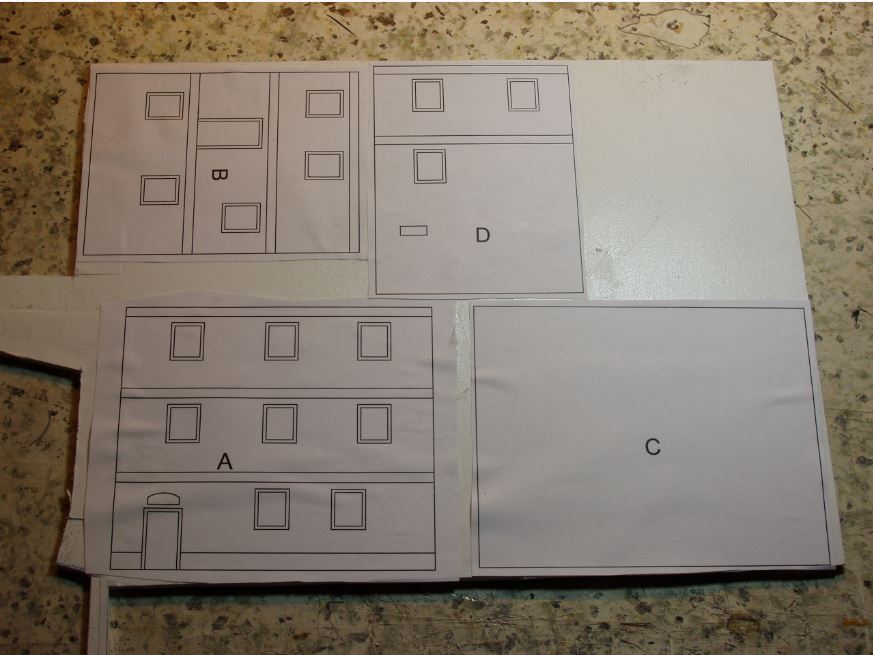

Ho poi ritagliato le figure per appiccicarle con colla stick sulla lastra di forex

Immagine:

78,57 KB

In questa fase è bene ritagliare la figura lontano dai bordi e cospargere bene di colla stick tutto il ritaglio. Se si ritaglia la figura vicino, successivamente, usando il cutter, la carta potrebbe muoversi e far risultare il taglio impreciso. Mantenendo invece un buon margine di carta tra la lama e il bordo il foglio rimarrà più stabile.

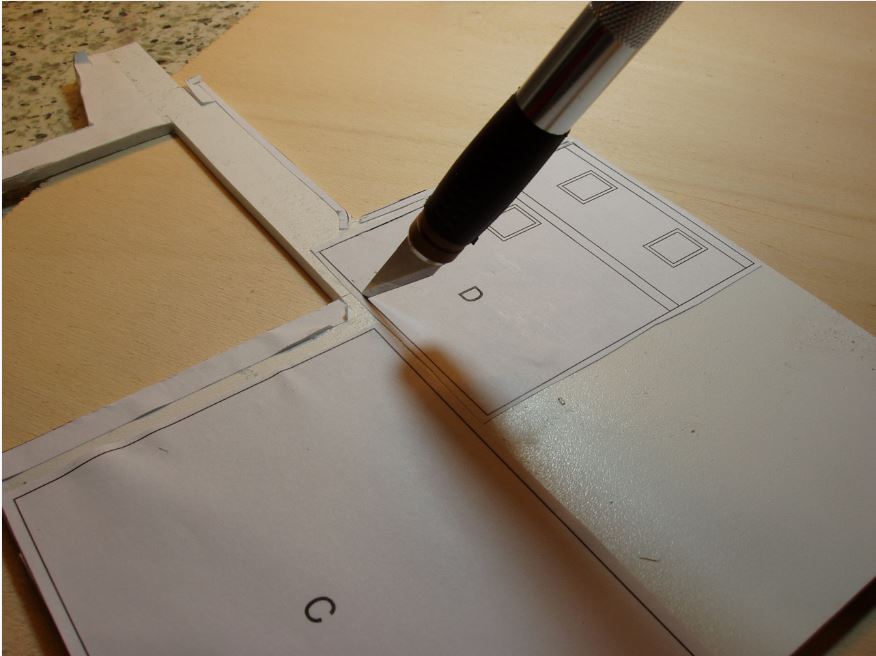

Ho poi tagliato con un cutter gli elementi dalla lastra di forex

Immagine:

61,97 KB

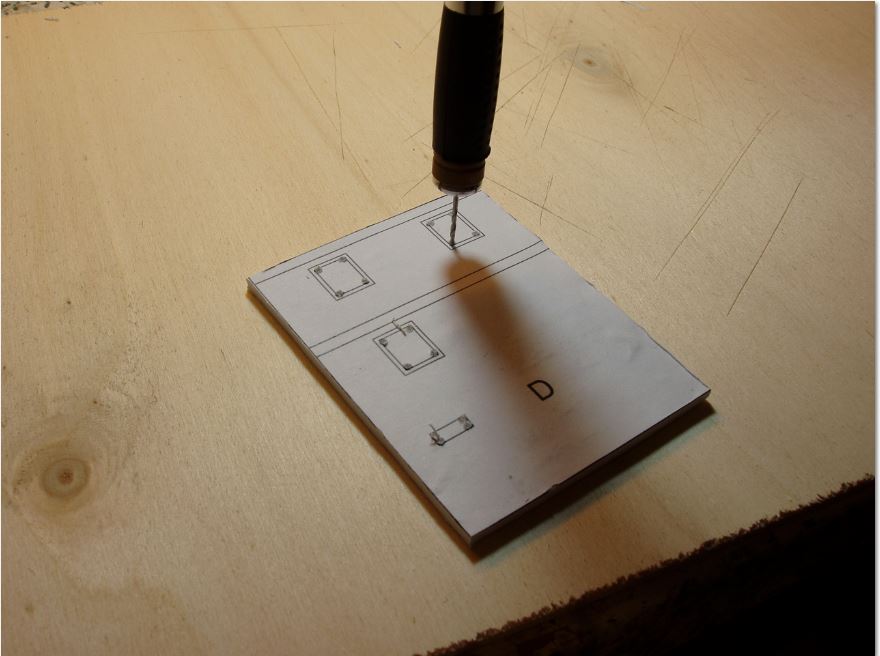

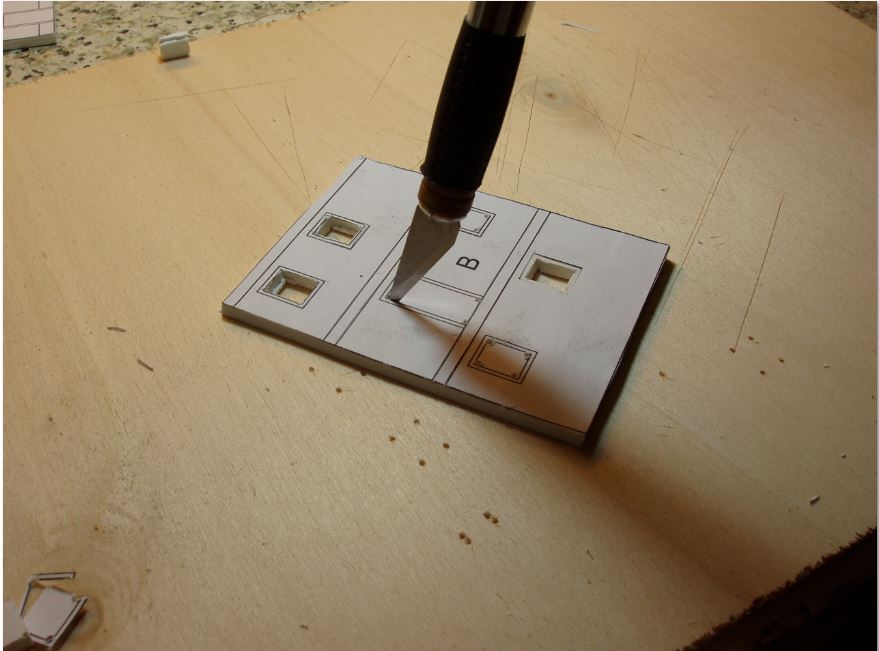

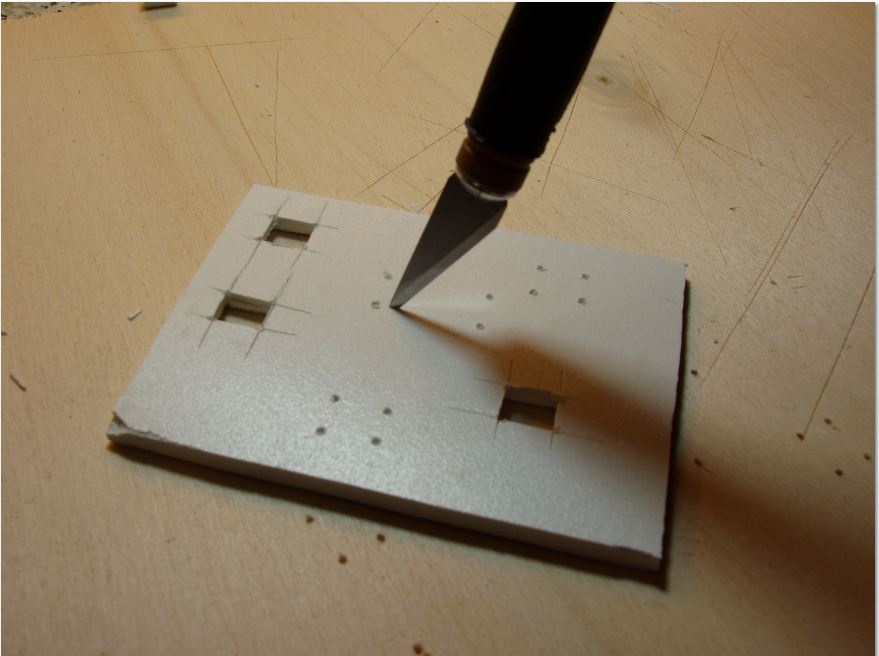

Una volta fatto questo, per aprire le finestre, ho realizzato dei fori ai vertici del rettangolo per facilitare l'incisione

Immagine:

65,88 KB
Immagine:

71,61 KB
Immagine:

60,61 KB

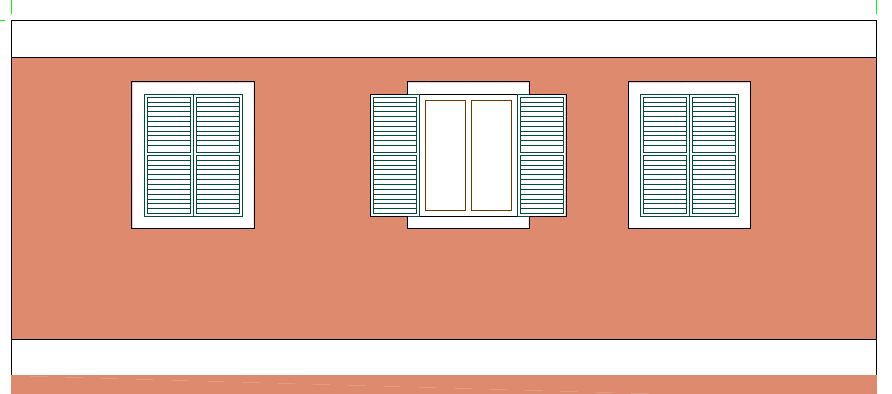

Non è necessario aprire le finestre che saranno riprodotte chiuse. In questo caso saranno applicate le persiane, quindi è sufficiente realizzare il cornicione della finestra (incisione) per poi incollare la riproduzione della persiana. Questo però è possibile perché io riprodurrò le persiane stampandole su un foglio di carta molto sottile applicando poi la figura su un foglio di carta più spesso. Le persiane aperte saranno simulate con il loro spessore, mentre il foglio di carta sottile sarà applicato direttamente sul forex, simulando così la persiana chiusa.

Immagine:

43,25 KB

Per la riproduzione delle tipiche persiane liguri, con antina apribile, un foro sarà realizzato dietro l'antina lasciata sollevata

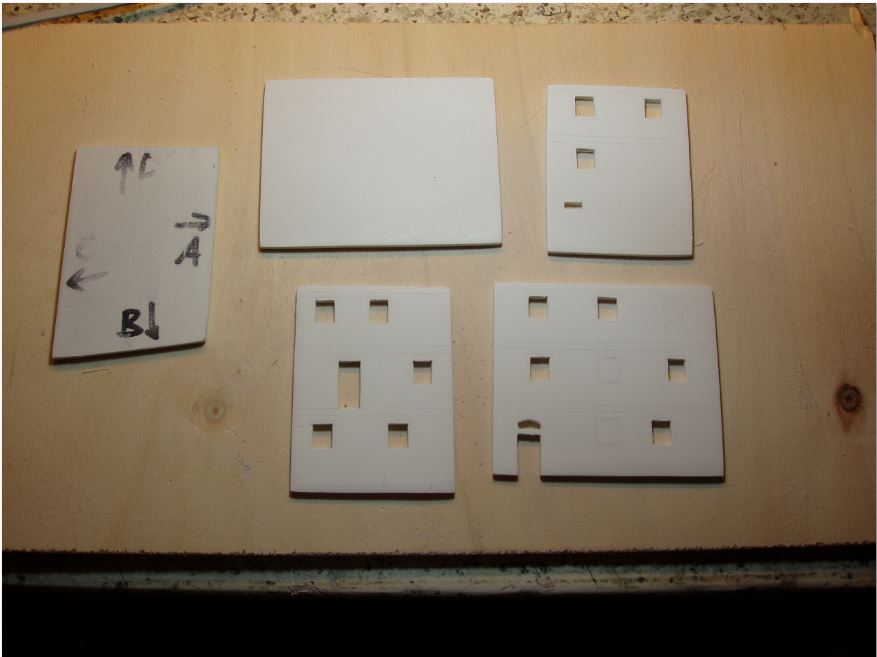

Le lastrine grezze pronte
Immagine:

55,83 KB

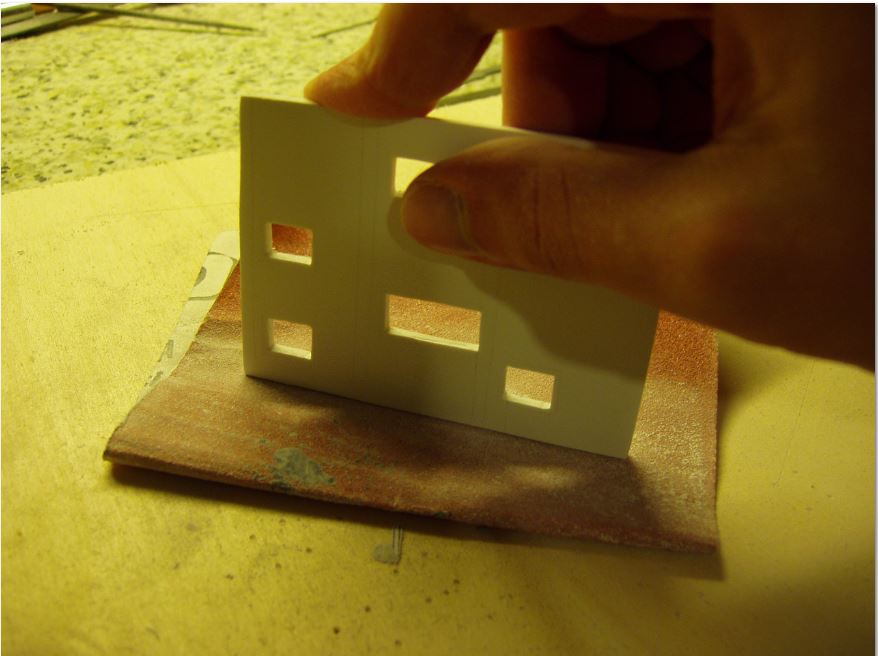

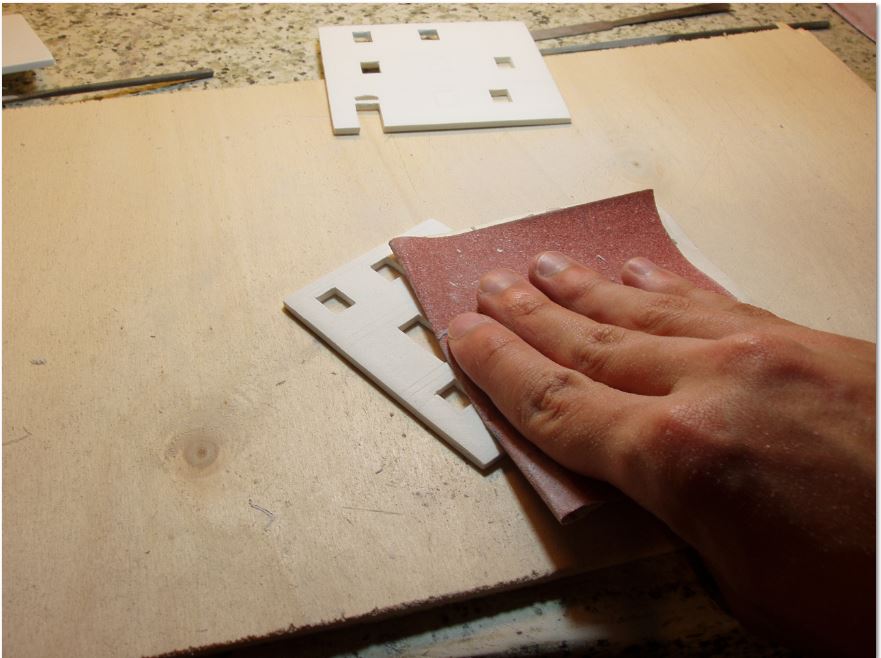

Sono poi passato alla rifinitura con carta vetrata per le superfici piane e i bordi e limette di varie tipologie per i vani


Immagine:

66,62 KB
Immagine:

77,41 KB

Questa volta ho rifinito meglio la superficie delle lastrine, in modo da eliminare del tutto la rifinitura semilucida originale e avere un supporto abbastanza liscio ma allo stesso tempo sufficientemente ruvido da permettere un buon aggrappaggio della vernice.

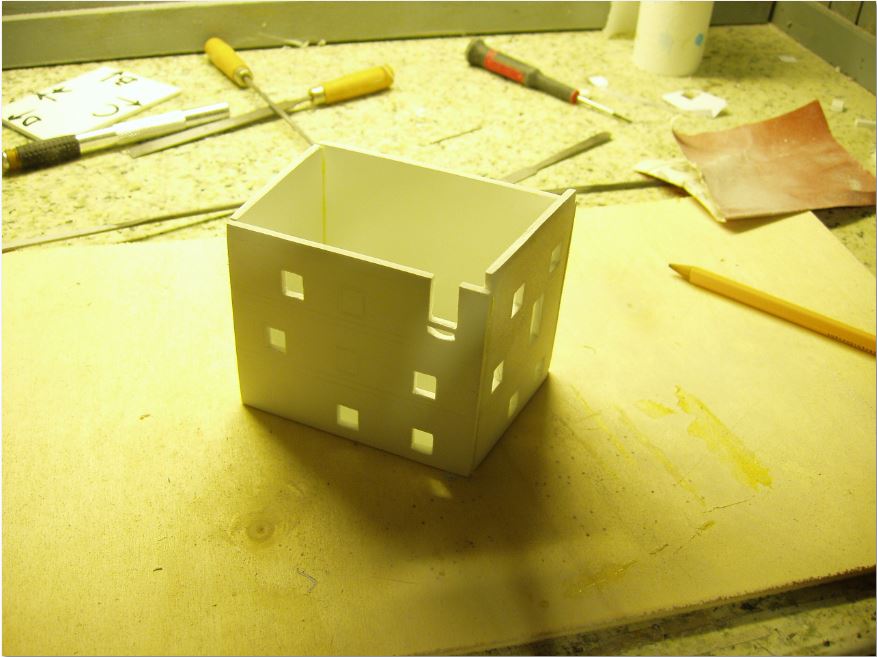

Ho poi montato assieme le varie lastrine usando colla neoprenica (Bostik)
Immagine:

74,3 KB

Occorre poi stuccare gli angoli dell'edificio e le irregolarità. Per questo ho preparato una miscela di talco, acqua e colla vinilica. Questa volta ho optato per una miscela più corposa e meno ricca di colla vinilica, aumentando le dosi di polvere di talco e acqua. Vi farò sapere se avendo ridotto un po' la quantità di colla vinilica la lavorabilità dello stucco risulterà migliore. Non ho usato, per questa volta, colla vinilica a presa rapida, avendo ancora disponibile vinilica normale

Immagine:

32,44 KB

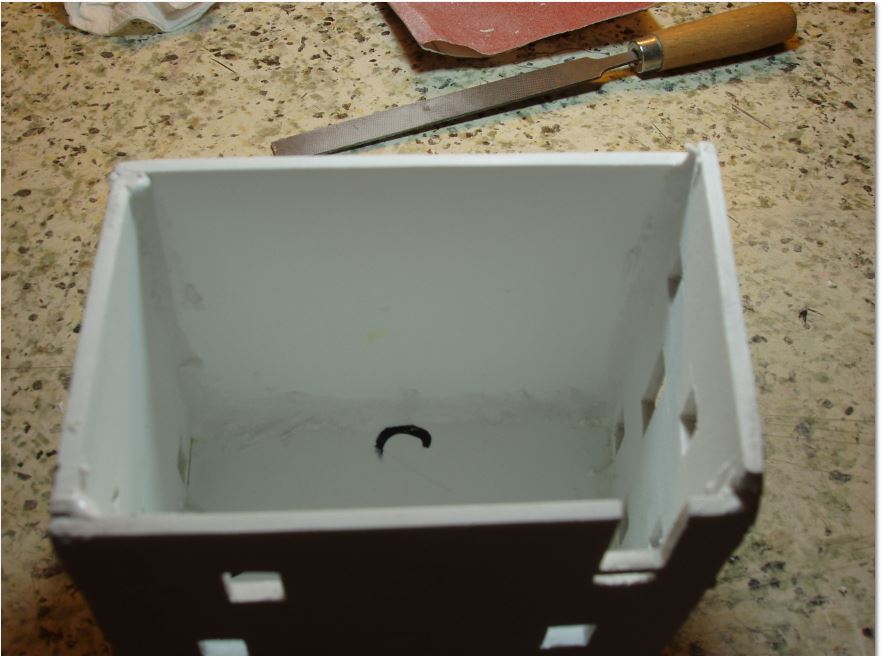

Per rendere più solida la struttura ho usato una buona quantità di stucco dal lato interno, tutto lungo le giunzioni.
Immagine:

72,82 KB

Adesso occorre attendere la asciugatura completa dello stucco e procedere alla finitura con carta abrasiva, dopodiché inciderò i cornicioni

Ciao

Fabrizio

[adobel55]

Bravo Fabrizio.
Ottimo lavoro.
Ciao.
Adolfo

[Riccardo]

Ottimo Fabrizio,
lavorazione perfeTTa !!!

[Fabrizio]

Grazie Adolfo e Riccardo.

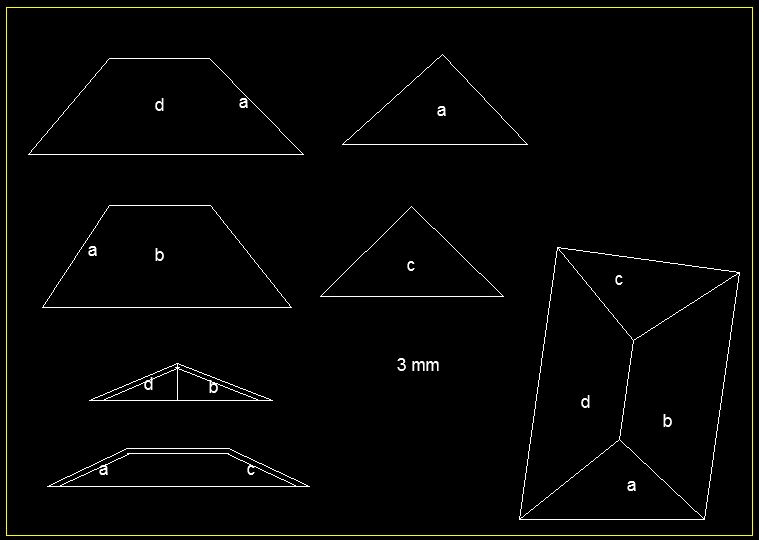

Ho anche fatto il disegno del tetto a falde, aiutandomi con la guida di Andrea Robassa. Lui ha fatto direttamente le misure "sul campo" io per adesso le ho fatte solo su cad . Mi è stata molto utile la guida, perché ci sono validi suggerimenti.

Proverò ora a fare un prototipo si cartoncino, se poi tutto funziona passerò ad incidere le lastrine.

Immagine:

42,08 KB

[liftman]

hai fatto praticamente una fotoguida!

[dilan]

Fino adesso hai fatto un ottimo lavoro.

[Andrea]

Mi dilungherò un po' in quanto alcuni passi serviranno per creare una apposita fotoguida.

OTTimo, in tuTTi i sensi!

[giuseppe_risso]

Vai benissimo .
Ti seguo con interesse .

[Fabrizio]

Grazie a tutti

Per la fotoguida, proverò a sciverne una al termine della costruzione. Sarebbe bene anche mettere i dati relativi alla costruzione delle finestre e dettagli. Intanto quindi ho salvato le foto passo-passo fino a questo momento, poi vedrò se riesco a sbloccare la situazione delle stampe. Che poi non ci va tanto... basta comperare una stampante ma come sapete mia nonna era genovese

[claudio]

Magnifico !!!!!!!!!!!!! Fabrizio vai alla grande

[Fabrizio]

Grazie Claudio , spero di raggiungere almeno la metà della qualità del tuo lavoro

[cipiferrari]

ciao Fabrizio ho visto che sei on line e volevo farti una domanda.Ma prima vorrei complimentarmi con te per il tuo lavoro sei bravissimo e non vedo l'ora di vederlo finito, .Volevo chiederti:vorrei usare il cad per realizzare i prospetti del mio zuccherificio da costruire.Pensi che per un ignorante di cad come me sia impossibile farlo?grazie per la tua risposta ciao

[Fabrizio]

Ciao Claudio, grazie per i complimenti . Il mio modulo attualmente è fermo da un po'. In inverno in laboratorio e freddo, questo non aiuta certo e inoltre questo è periodo di esami universitari, che spero finiranno presto. Ormai il clima economico non è più quello degli anni precedenti e fare il parallelo studio-lavoro, come ho fatto finora, comincia ad essere un po' difficile, se non quasi impossibile. Troppe esigenze e burocrazia stanno rendendo le cose impossibili.

Comunque, come forse ricordi, avevo rotto la stampante, ma proprio in questo fine settimana ho risolto il problema acquistando una nuova stampante che mi permetterà di stampare decals e lucidi, indispensabili per continuare il lavori sul modulo, che quindi con l'arrivo della primavera riprenderanno.

Per venire alla tua domanda:

Autocad è un programma che risolve tantissimi problemi ed è , secondo me, un potentissimo strumento anche nel modellismo. Sarebbe una cosa ottimale per lo sviluppo di progetti come quello che vuoi fare. Tuttavia imparare ad usarlo non è proprio immediato e richiede un po' di tempo. Molto dipende anche dall'attitudine che hai ad usare programmi di grafica simili. Non è una cosa impossibile, soprattutto se tieni presente che per i progetti che vuoi sviluppare ti serviranno solo i comandi principali.

Praticamente dovrai imparare a tracciare linee (indispensabile capire come fare linee ortogonali e non), cerchi (per fare gli archi) e usare i comandi copia, specchio (indispensabile per realizzare in breve tempo e in modo preciso elementi simmetrici), offset (per realizzare elementi contigui distanti una certa quota) cancella e pochi altri. Indispensabile comprendere il funzionamento della modalità orto/polare e snap ad oggetto.

In parole povere, dovresti installare Autocad su un pc e poi cominciare a provare seguendo passo passo la guida, in modo da ottenere una sufficiente manualità nel tracciare righe e cerchi. Non ti scoraggiare quando vedi la vastità e complessità del programma, in quanto a te servirà solo una minima parte delle funzionalità, per tutto il resto c'è tempo. Un po' come quando sali in una moderna auto con migliaia di tastini e comandi.... quello che serve poi sono sempre le stesse cose: volante, freno, frizione, acceleratore e cambio

Io non conosco altri sistemi grafici, quindi non ti saprei dire se esiste qualcosa di più semplice per fare il tuo lavoro. Sicuramente Autocad va bene per fare quello che devi e imparare, seppur non sarà una cosa immediata, non è impossibile. Inizia a disegnare sistemi semplici e poi vedrai che non sarà così difficile
