COSTRUIAMO E FACCIAMO FUNZIONARE CON ROCRAIL UNA COULISSE (O FIDDLE YARD O PONTE TRASBORDATORE)

Partiamo da zero per meglio comprendere i vari aspetti tecnici.

Una premessa: nelle sigle con cui andrò a caratterizzare i vari elementi userò spesso le lettere W e E in combinazione ad altro ad indicare Ovest ed Est per meglio distinguere la posizione degli elementi.

Su un piano di lavoro nuovo, dove sono state inserite alcune loco fittizzie per le successive prove, attiviamo la funzione "Modifica pannello" così comparirà la finestra "Aggiungi elemento".

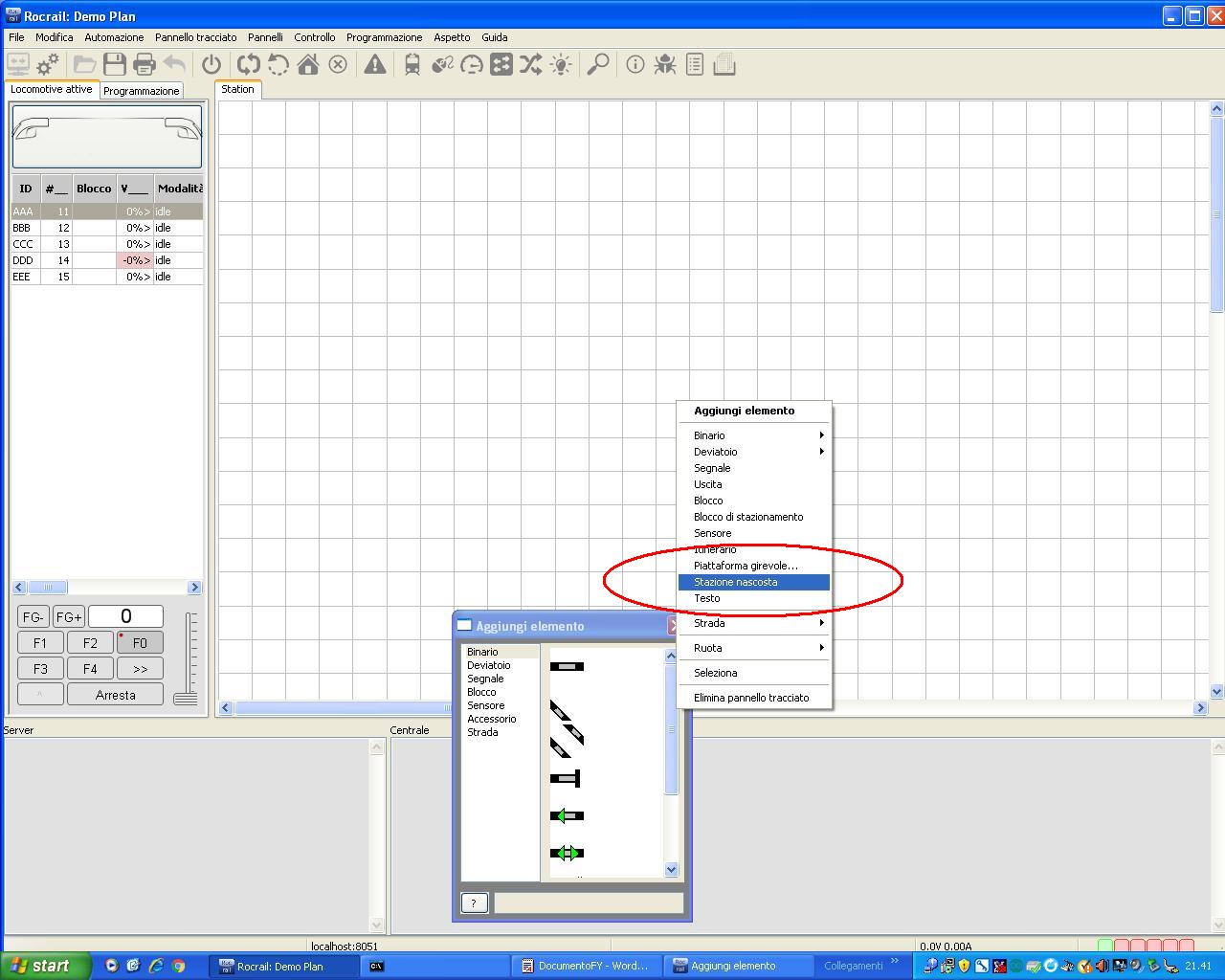

Facciamo click con il tasto destro del mouse e scegliamo la voce "Stazione nascosta".

Immagine:

155,49 KB

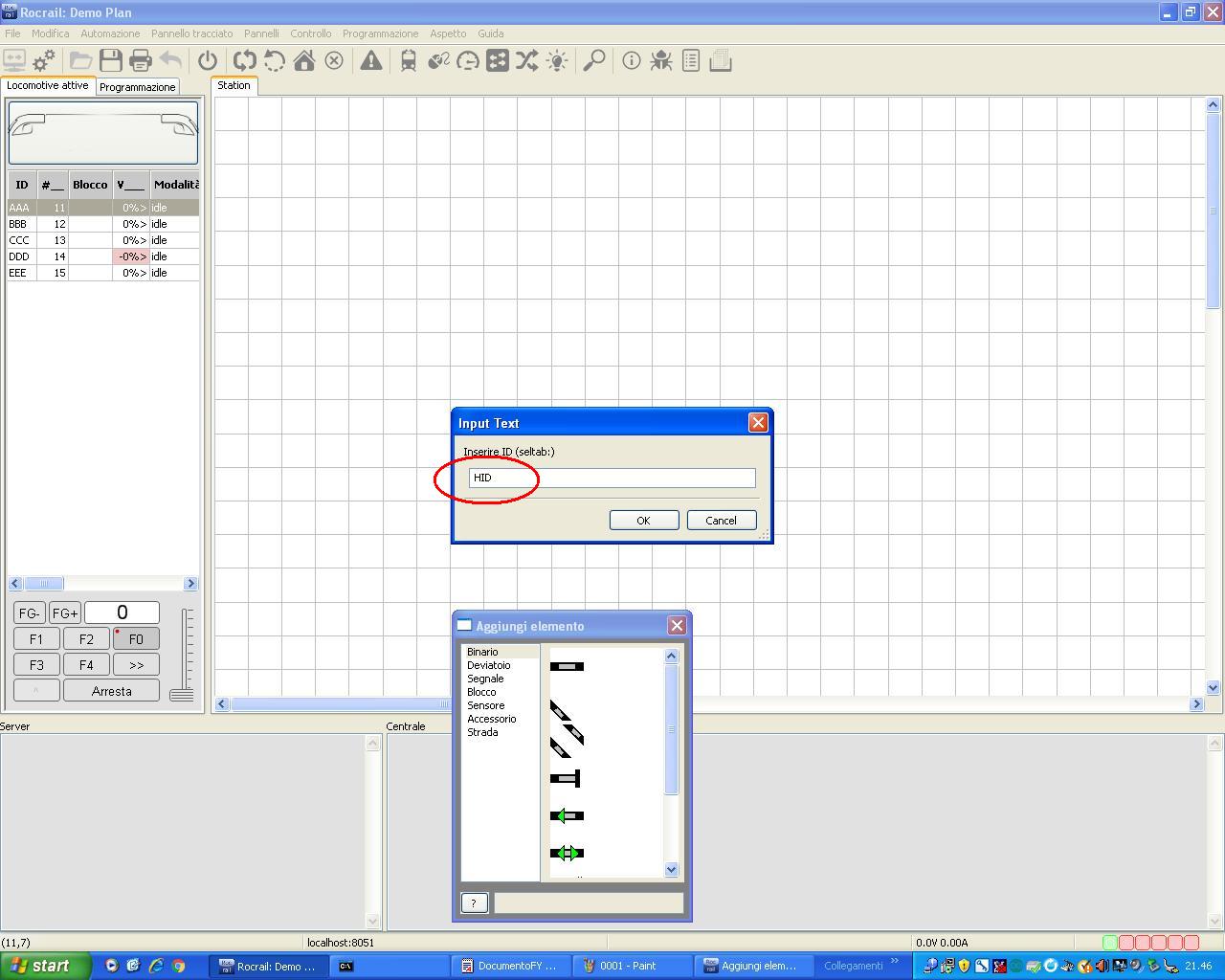

Cliccando su "Stazione nascosta" si apre la consueta finestrella per indicare la sigla con cui etichettare il nostro elemento; in questo caso chiameremo il simbolo della stazione nascosta "HID".

Immagine:

146,94 KB

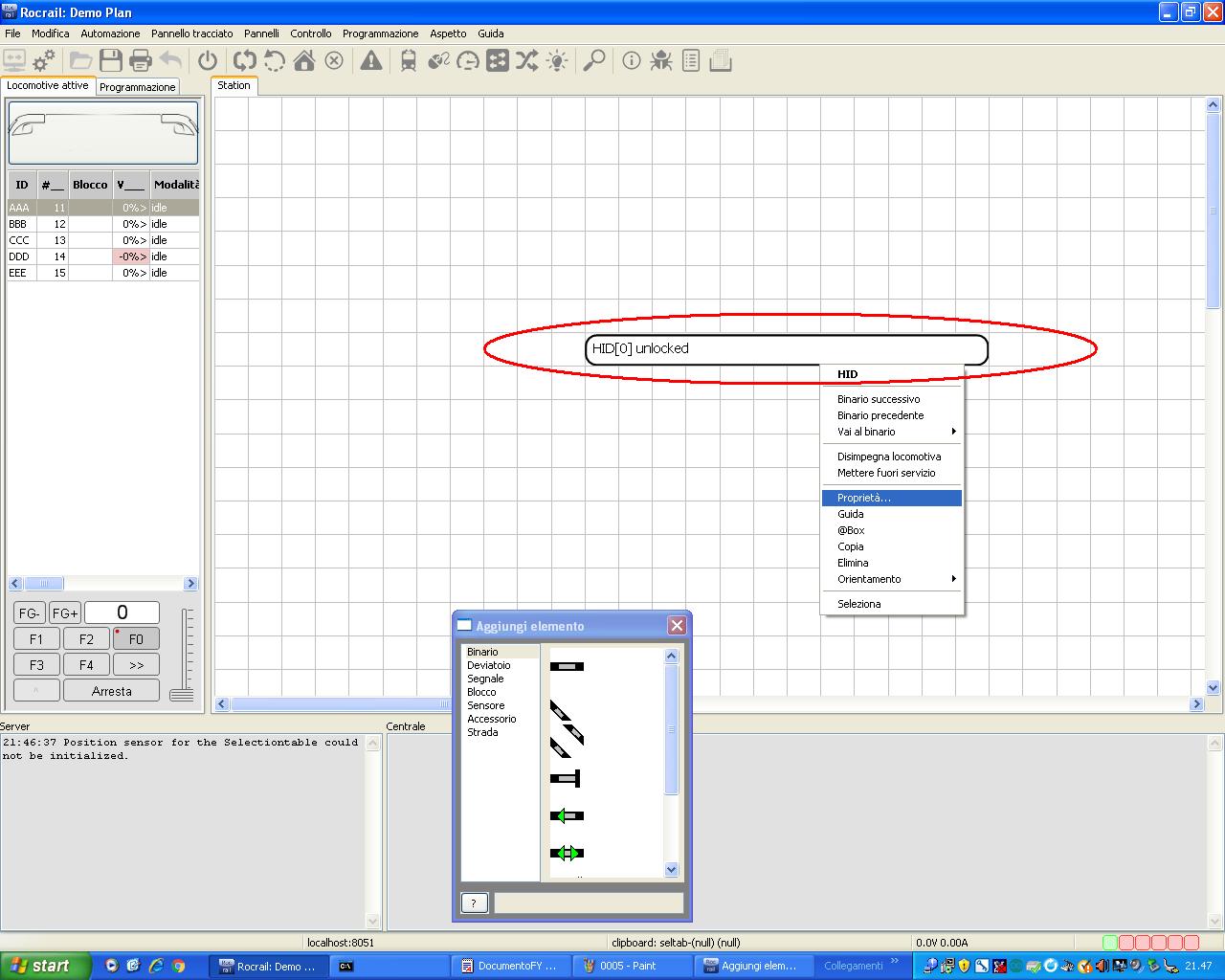

Confermata la sigla comparirà un elemento simile ad un lungo blocco di Rocrail, esattamente 12 caselle e poi vedremo il perchè. Clicchiamo sopra con il tasto destro del mouse e scegliamo la voce "Proprietà"

Immagine:

161,86 KB

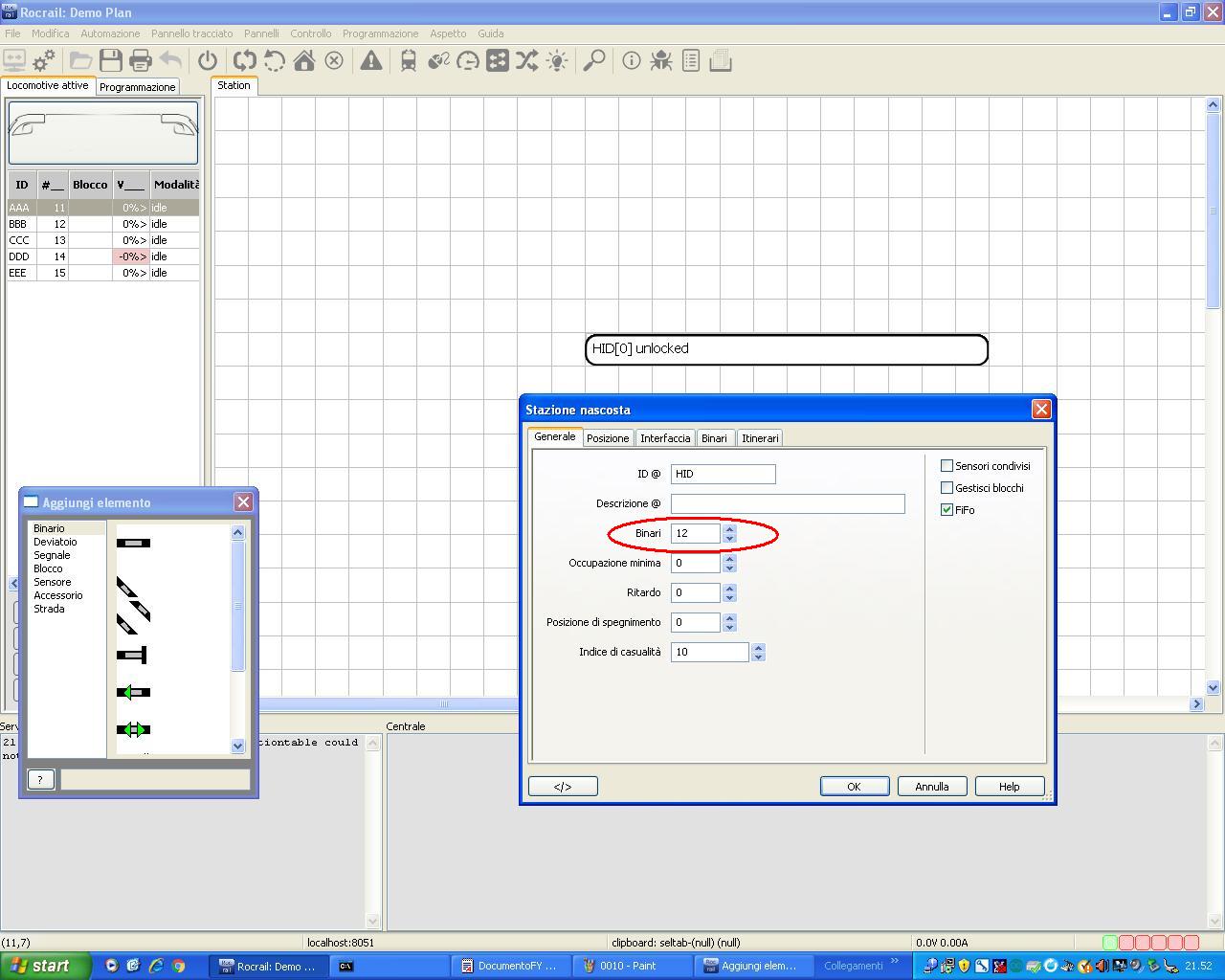

Si aprirà una finestra con diversi folder; nel primo folder, "Generale", troverete indicati di default 12 binari.

Immagine:

153,47 KB

Agendo sulle freccette della finestra del numero dei binari portiamo il valore a 5 e quindi confermiamo con "OK"

Immagine:

154,92 KB

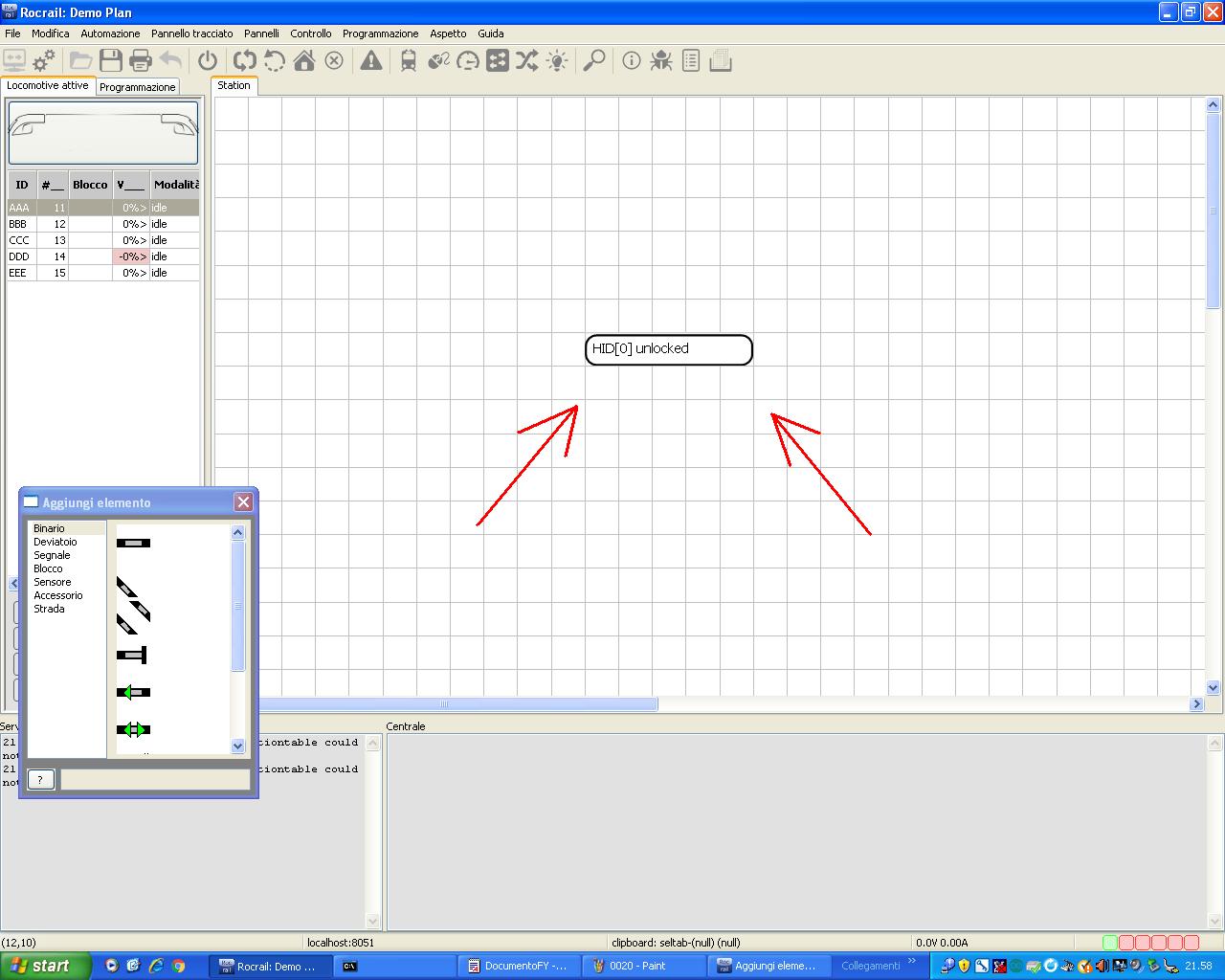

Otterremo un ridimensionamento del simbolo della nostra stazione nascosta che ora è lunga proprio 5 caselle.

Immagine:

146,12 KB

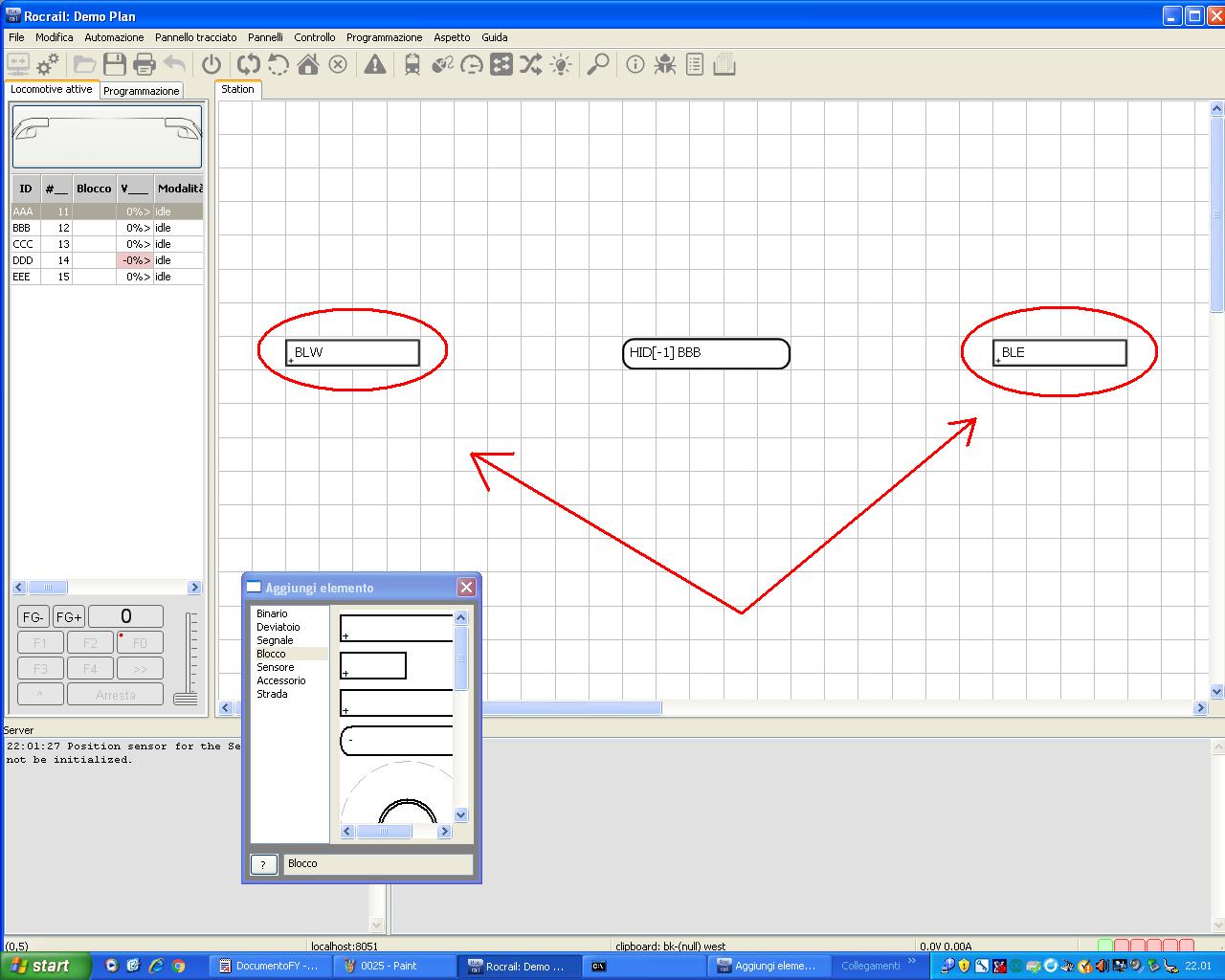

Passiamo a completare un minimo di tracciato inserendo due blocchi ai lati della stazione nascosta, che chiameremo BLW e BLE. Questi blocchi rappresentano due tratti di tracciato che precedono l'entrata/uscita della stazione nascosta collegandola al resto dell'ipotetico piano binari. Sono tratti in cui un convoglio in arrivo si fermerà se non ci sono binari liberi nella stazione o se l'allineamento con il binario di destinazione non è ancora completato.

Immagine:

160,48 KB

[Docdelburg]

Inseriamo ora due sensori per ognuno dei blocchi laterali, che avranno la solita funzione di "Enter" e "In" per fermare i convogli in arrivo.

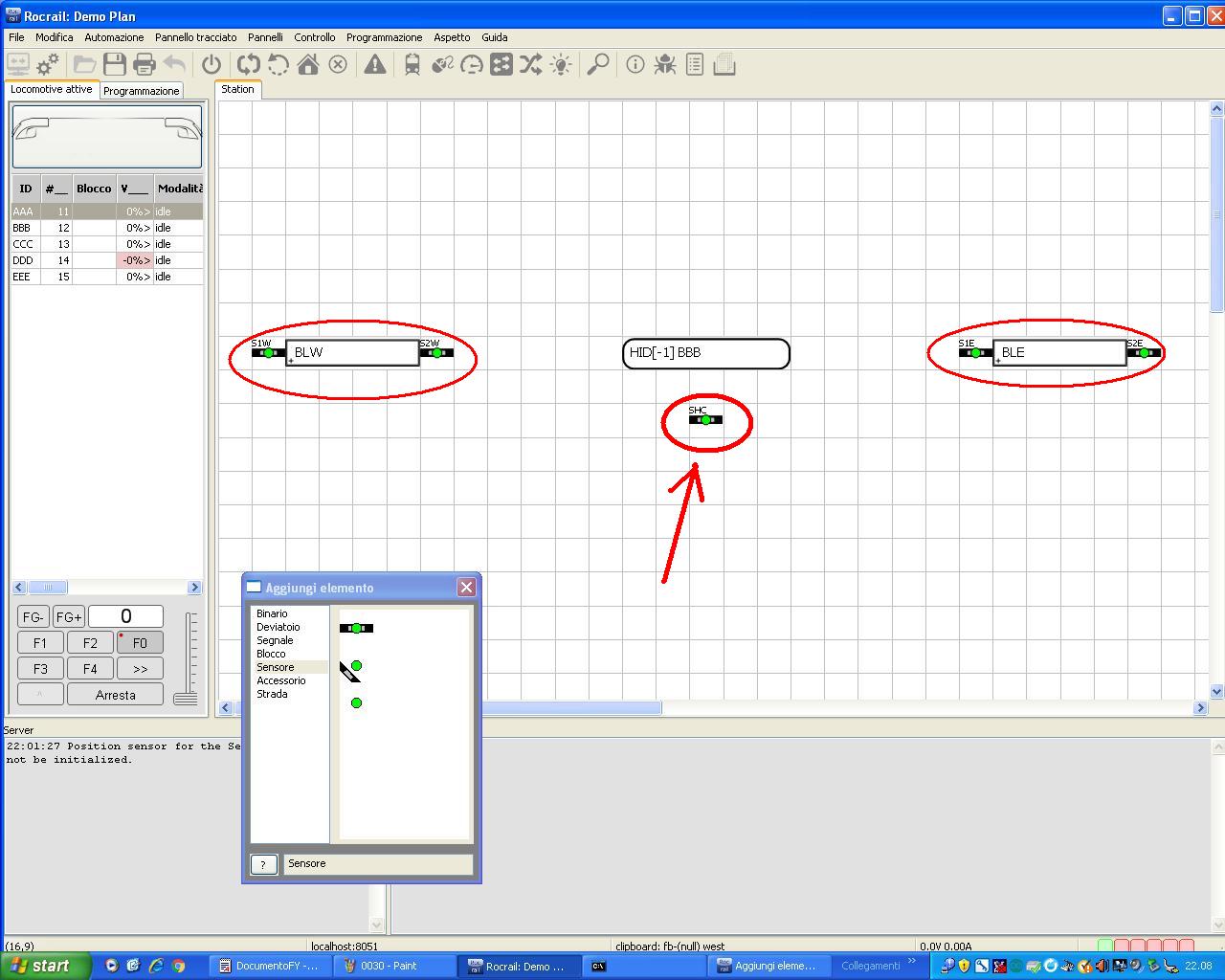

Inseriamo soprattutto un sensore specifico per la nostra stazione nascosta, lo chiameremo "SHC" e lo metteremo sotto il simbolo della stazione nascosta, al centro, apparentemente scollegato dal resto del tracciato.

Immagine:

158,35 KB

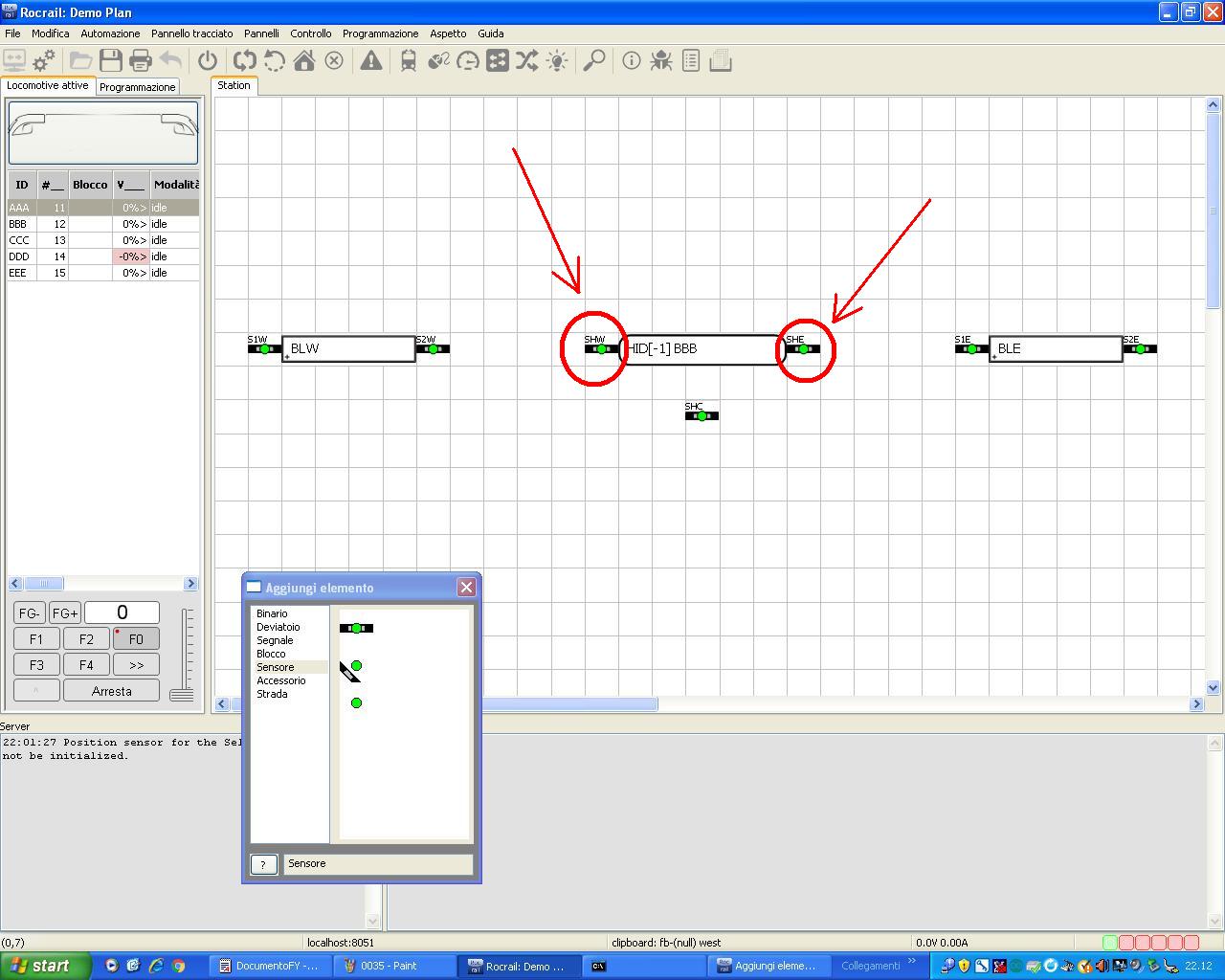

Inseriamo ora due sensori ai lati della stazione nascosta, che chiameremo "SHW" e "SHE". Vedremo poi il loro significato.

Immagine:

153,94 KB

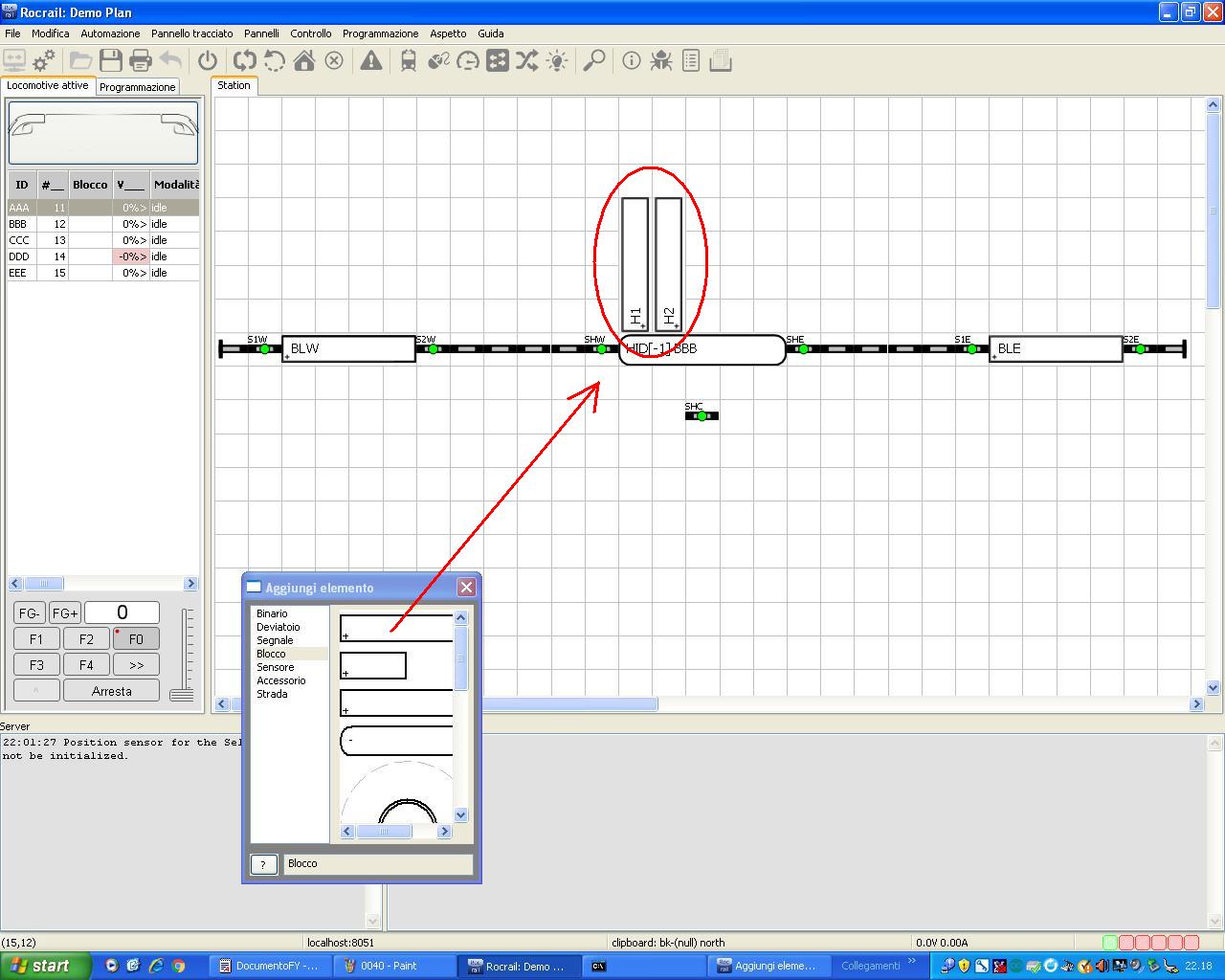

Uniamo con elementi di binario i due blocchi laterali alla nostra stazione nascosta e inseriamo 5 blocchi in verticale, uno per ogni binario della nostra ipotetica coulisse; nell'immagine seguente ho inserito i primi due blocchi.

Immagine:

159,75 KB

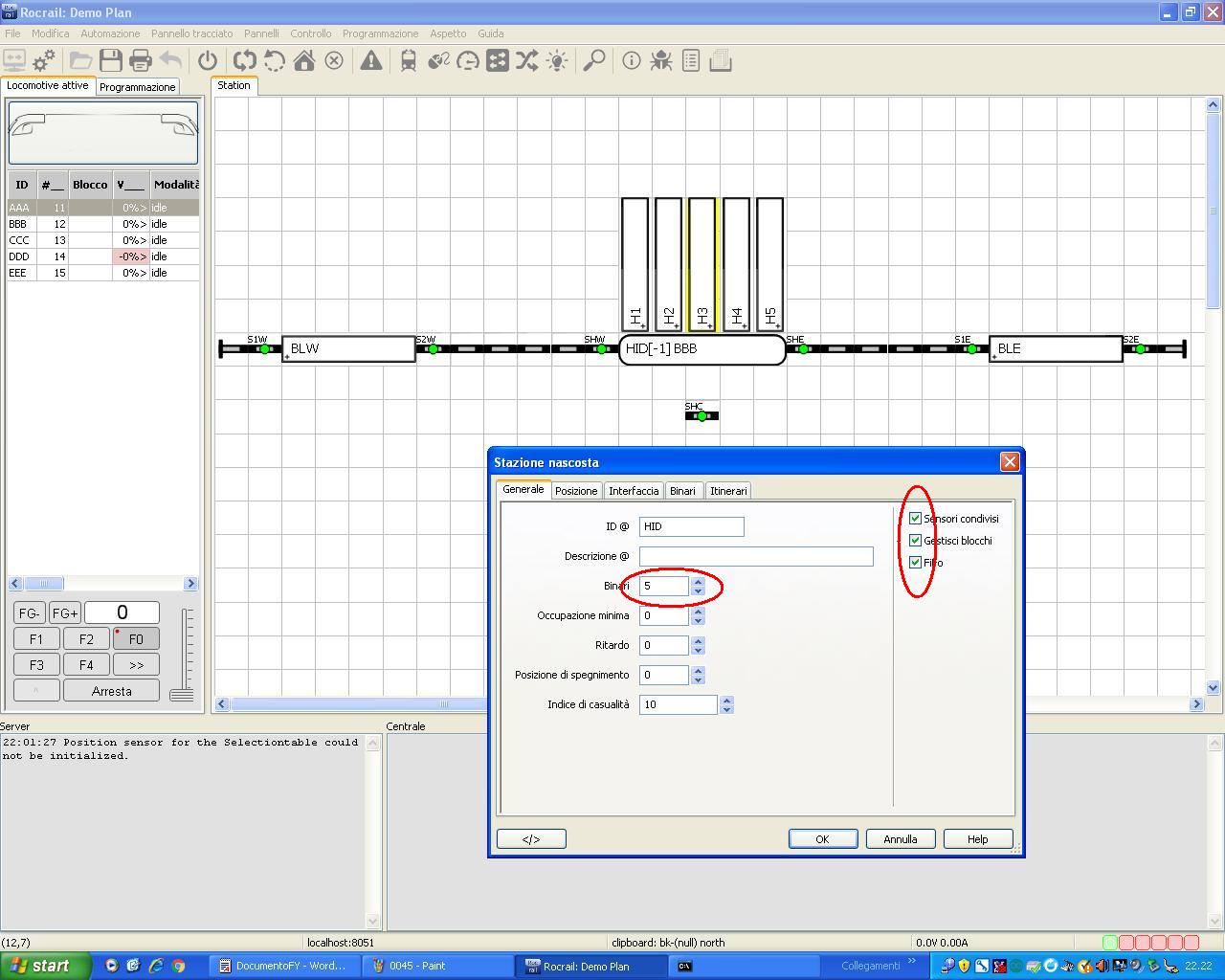

Inseriti i cinque blocchi della coulisse (H1...H5) apriamo ancora la finestra delle proprietà della stazione nascosta e biffiamo tutte e tre le voci in alto a destra.

Immagine:

161,4 KB

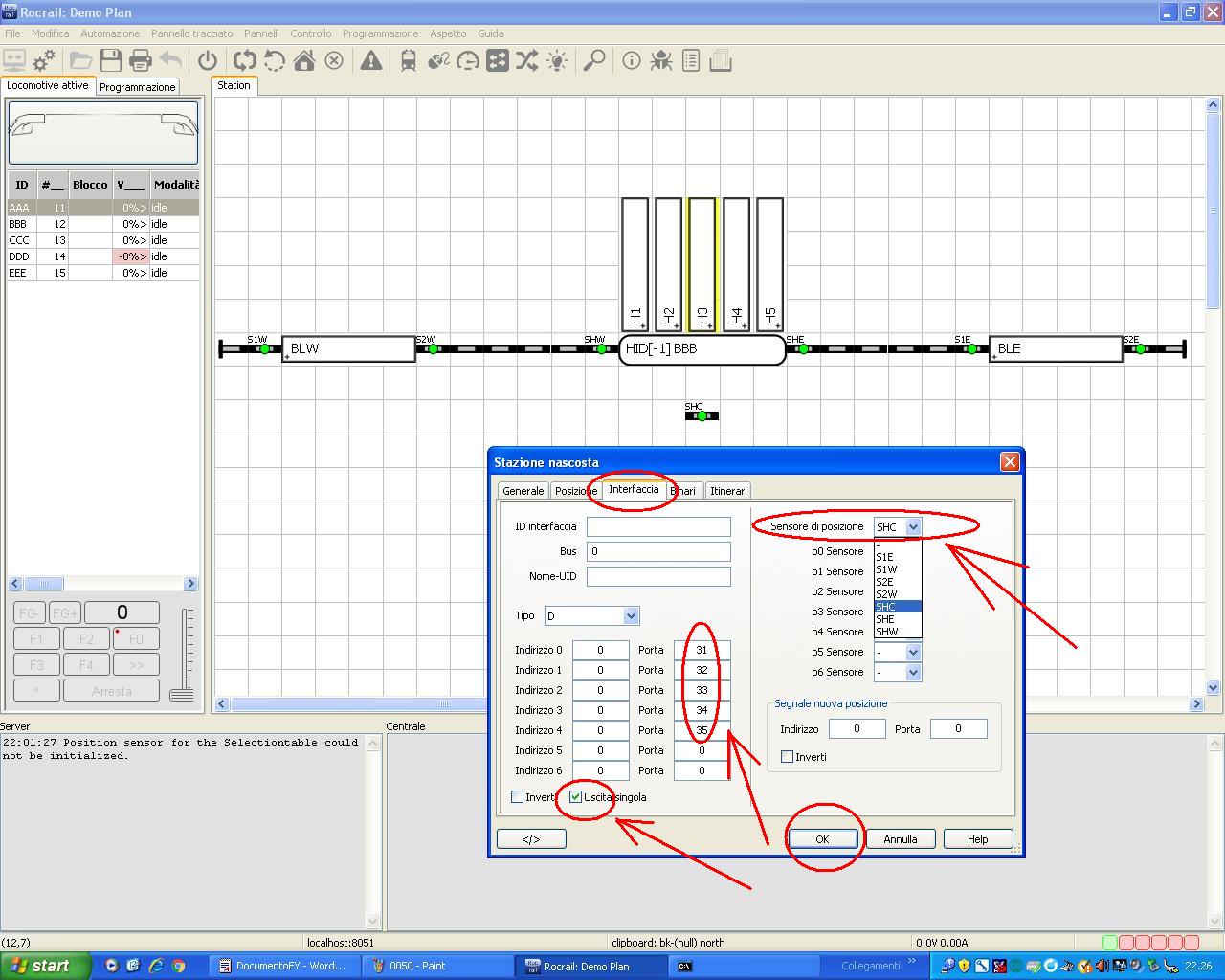

Apriamo nuovamente la finestra delle proprietà della stazione (con il tasto destro del mouse) e andiamo nella cartella "Interfaccia; qui ci sono un pò di cose da sistemare.
Innanzitutto date gli indirizzi alle 5 porte corrispondenti ai 5 binari; i numeri che ho scelto sono casuali e dovrebbero corrispondere a indirizzi digitali. Attivate poi la casella "Uscita singola".
Infine importante, scegliendo dal menù a tendina, indicate il "Sensore di posizione" che deve corrispondere al nostro "SHC" che ricordate abbiamo messo al di sotto del simbolo della stazione. Confermiamo con "OK"

Immagine:

181,98 KB

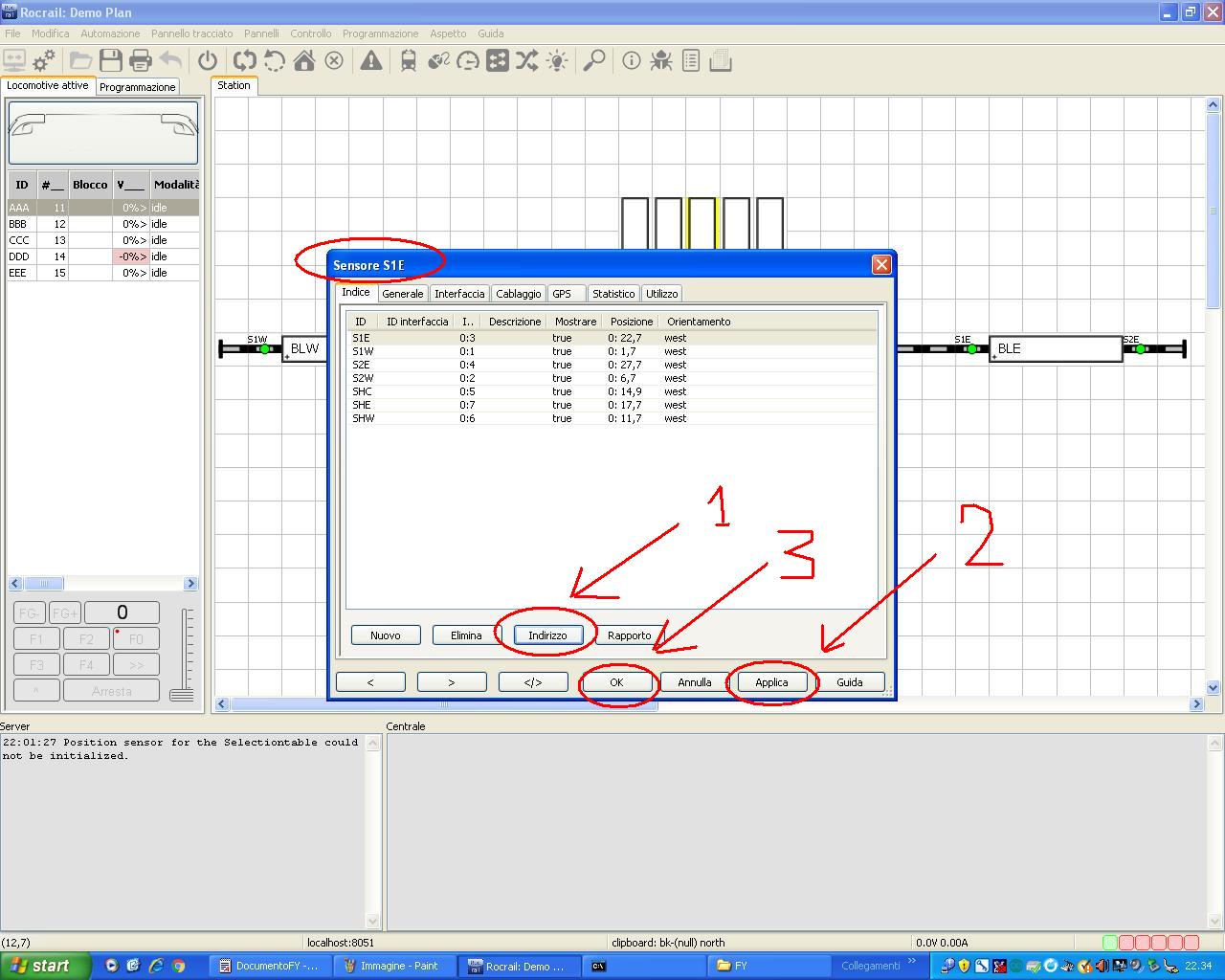

Apriamo ora il pannello dei "Sensori", clicchiamo per prima cosa sull'icona "Indirizzo" così da dare in automatico un indirizzo a tutti i sensori, quindi clicchiamo su "Applica" e quindi su "OK"

Immagine:

168,01 KB

[Docdelburg]

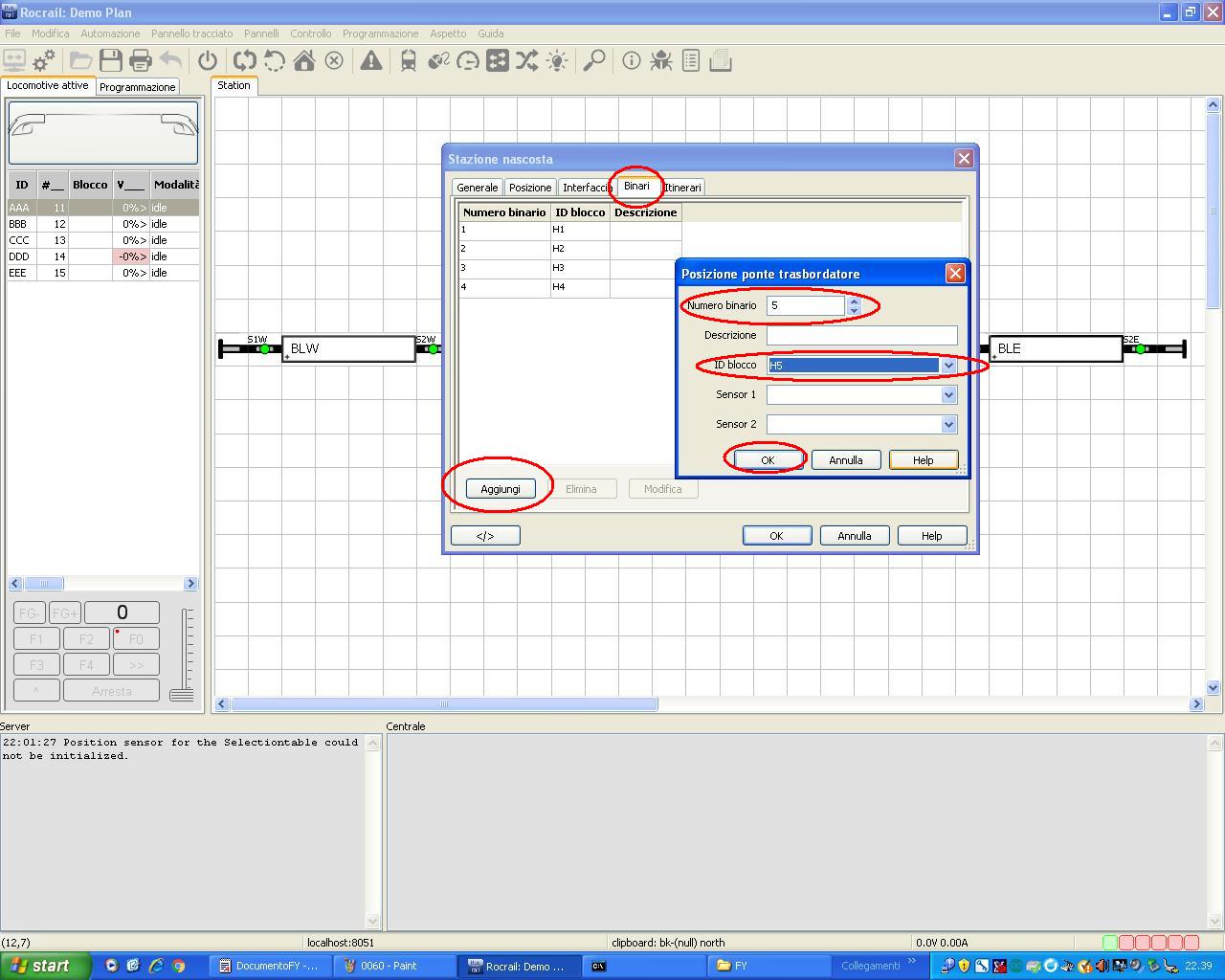

Torniamo alle proprietà della stazione nascosta, cartella "Binari" e "Aggiungiamo" i nostri 5 binari con indicazione del relativo blocco.

Immagine:

162 KB

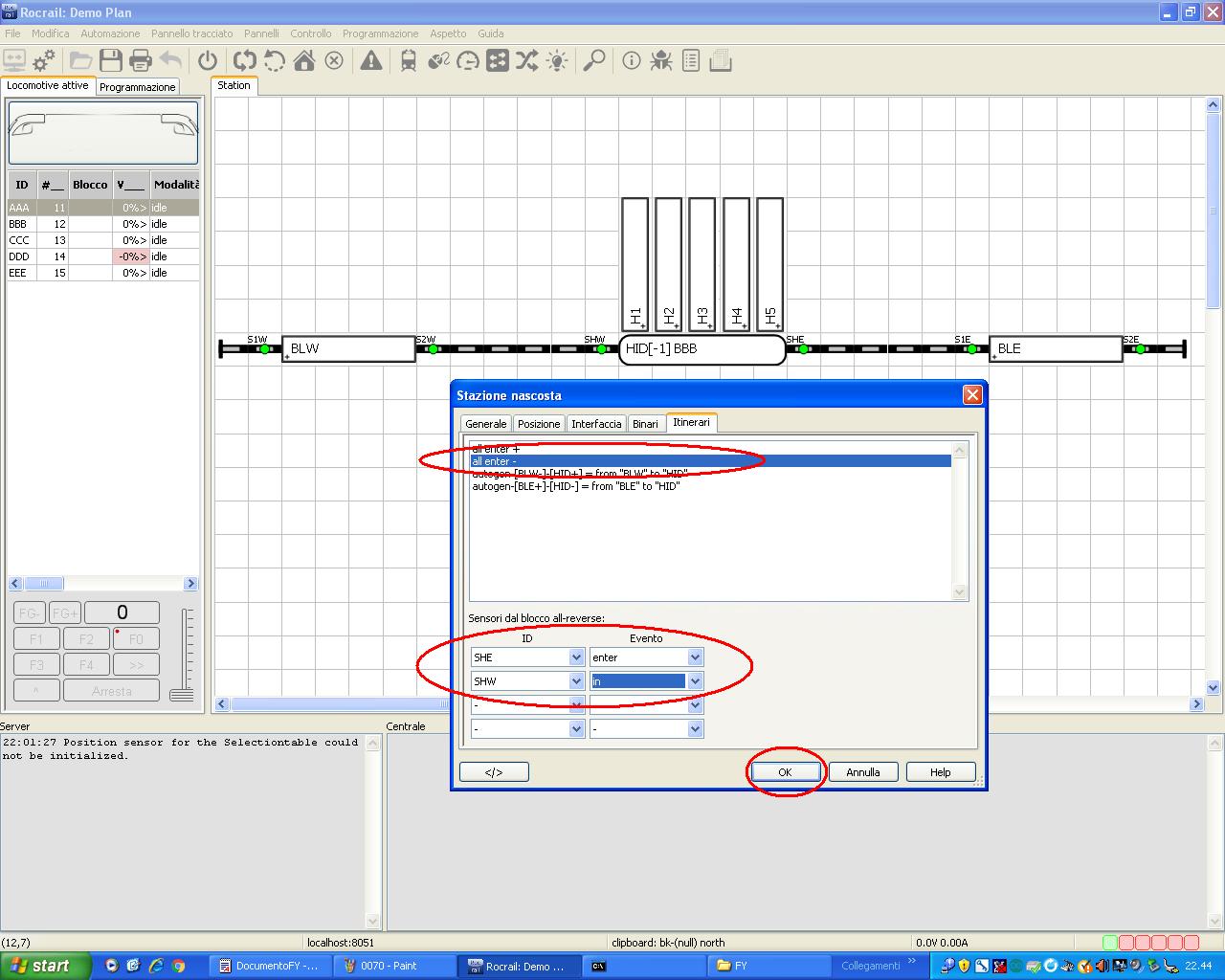

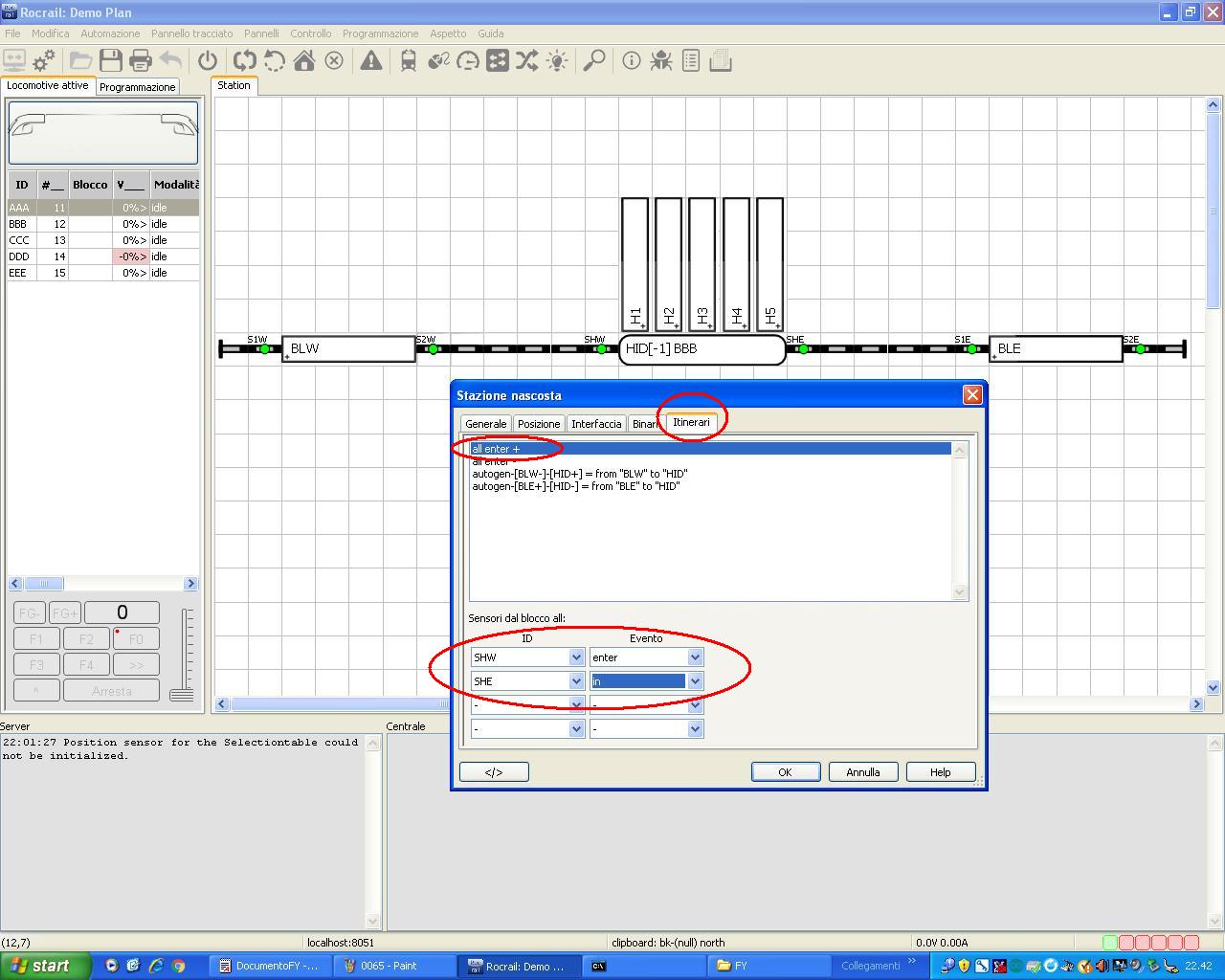

Passiamo ora alla cartella "Itinerari" e indichiamo come nelle figure seguenti, le funzioni dei due sensori SHW e SHE in funzione della direzione d'arrivo. Confermiamo con "OK"

Immagine:

163,15 KB

Immagine:

165,27 KB

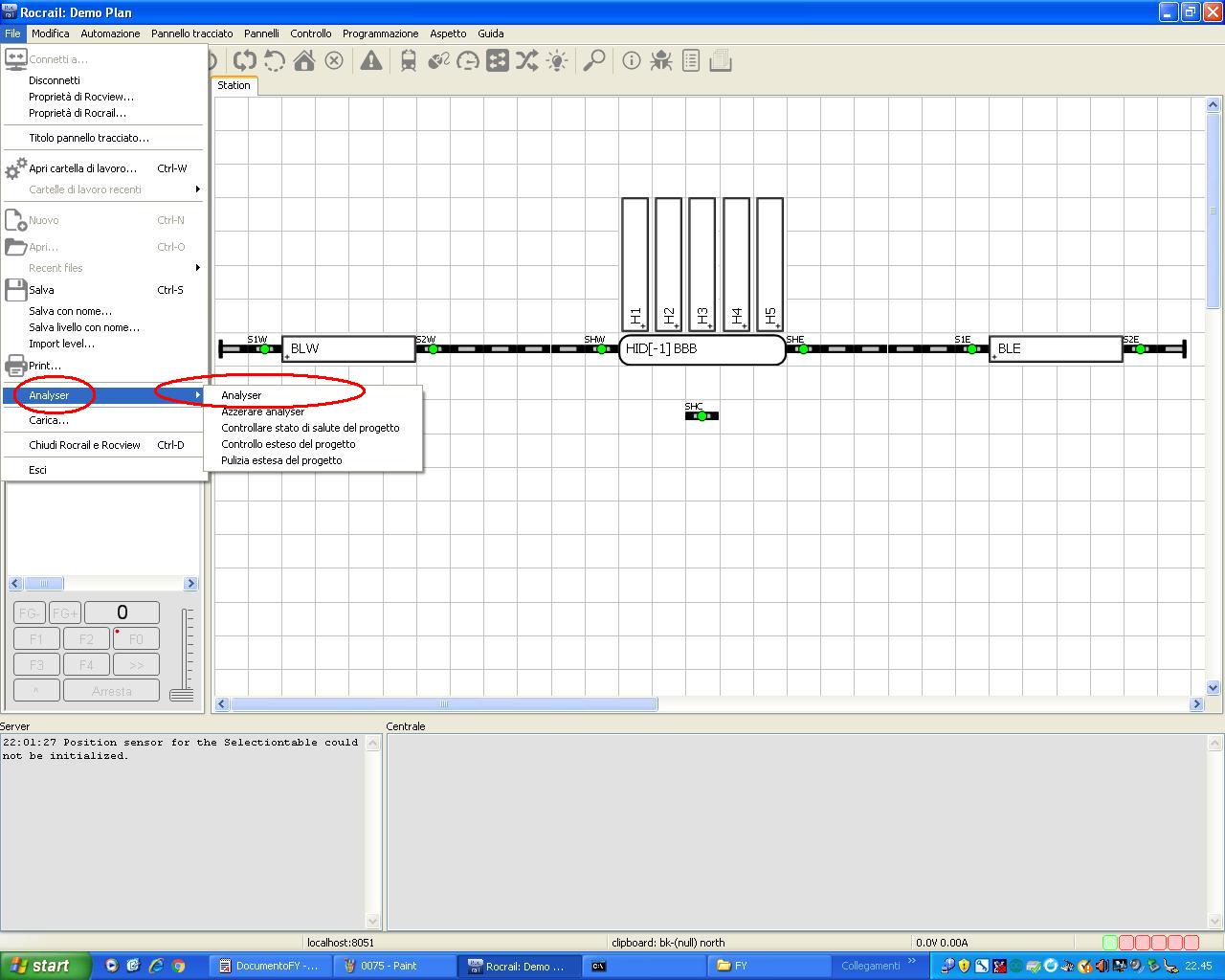

E' arrivato il momento di attivare gli itinerari da e per la stazione nascosta. Andiamo sul menù "File" e clicchiamo su "Analyser"

Immagine:

159,22 KB

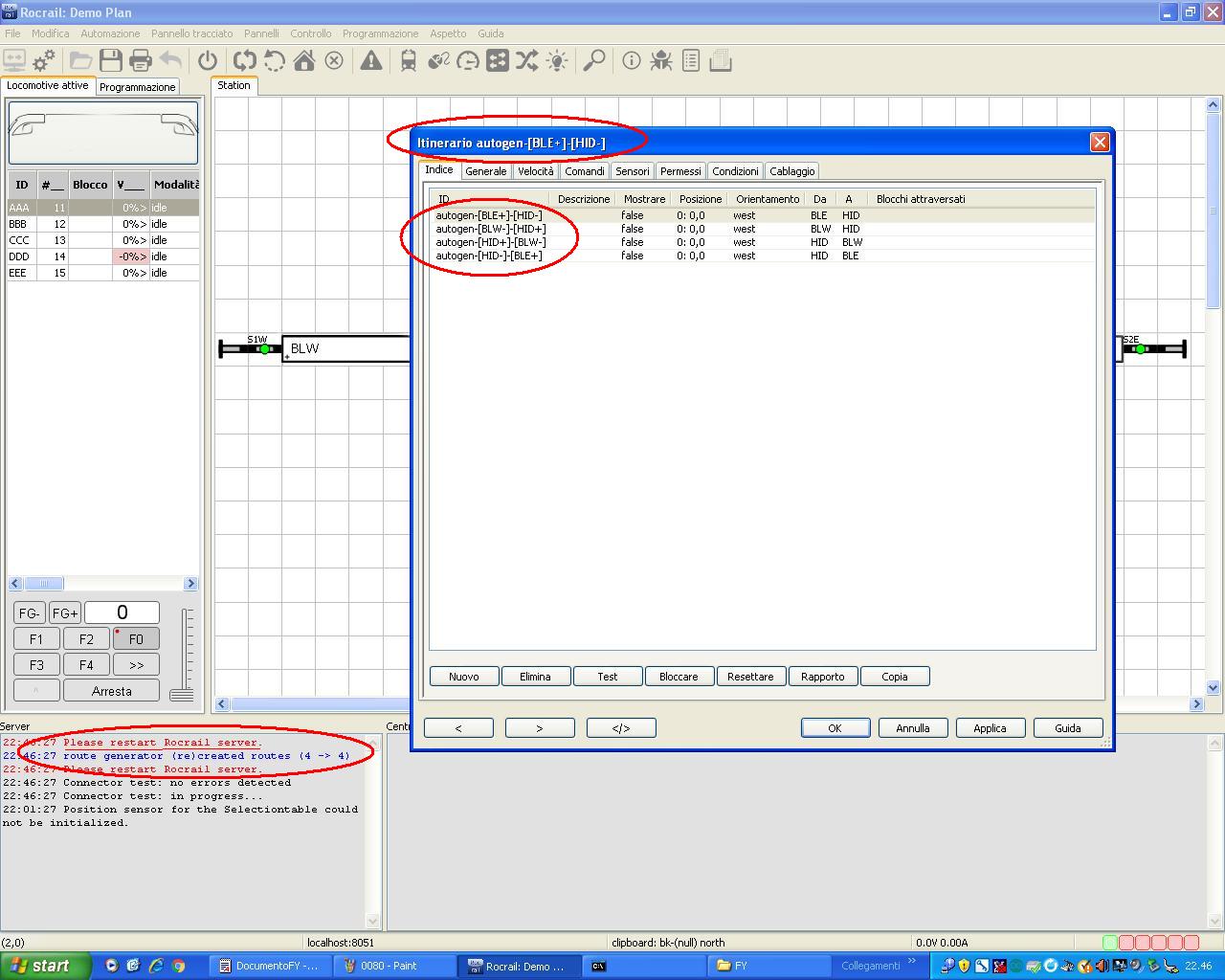

In automatico dovrebbero generarsi 4 itinerari che potete controllare aprendo il pannello relativo. A questo punto uscire dal programma e rilanciarlo per rendere effettivi gli itinerari.

Immagine:

165,12 KB

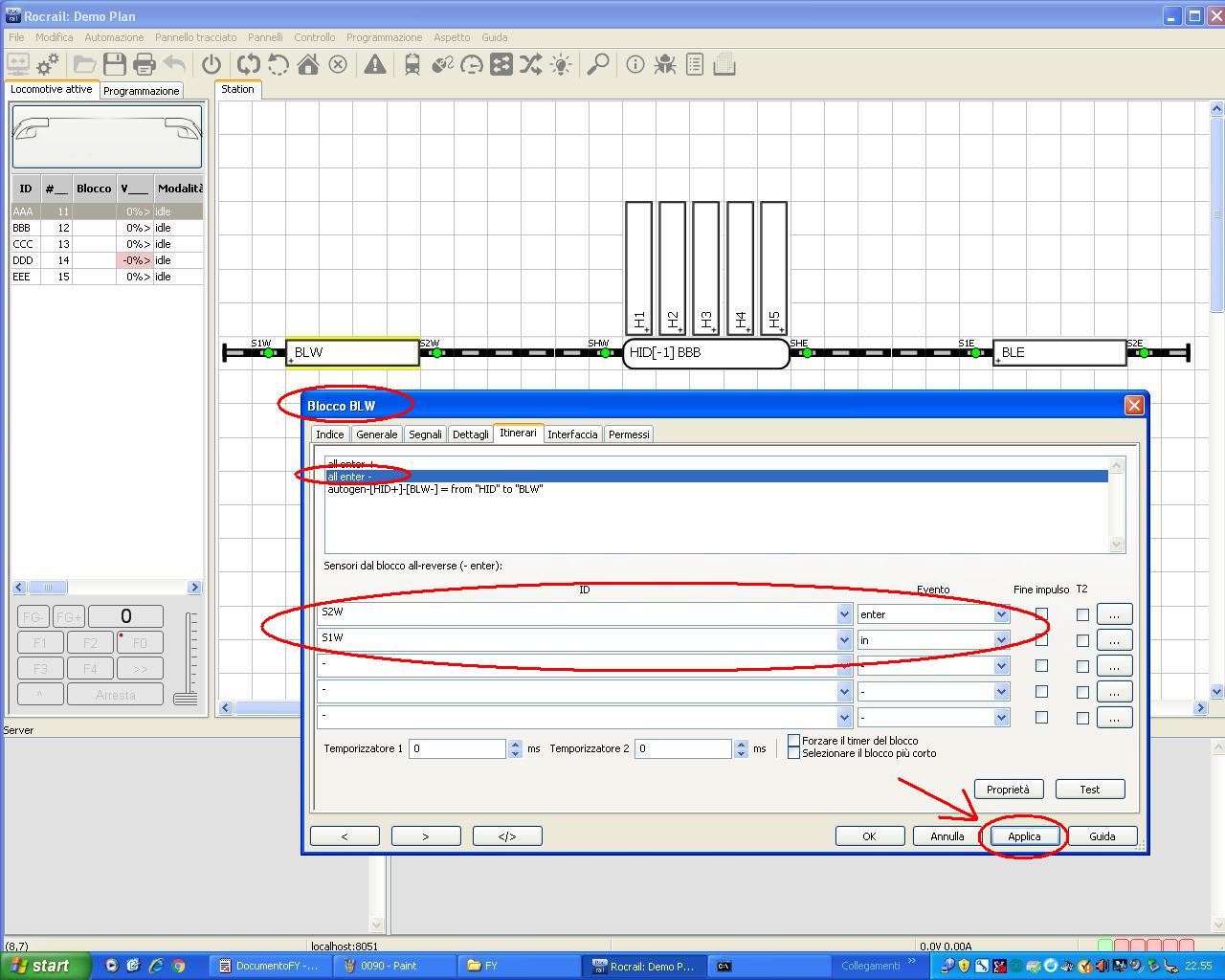

Rilanciato il programma indichiamo la funzione dei sensori per i due blocchi laterali con "Enter" e "In" secondo il senso di marcia. Ricordarsi di cliccare sempre su "Applica"

Immagine:

186,77 KB

Immagine:

184,55 KB

Abbiamo finito la programmazione di Rocrail e quindi passiamo a vedere il funzionamento di quello che abbiamo fatto fin qui.

Segue....

[buddacedcc]

Mauro permetti una segnalazione ? Magari ricordo male
Dalle prove che avevo fatto diversi anni fa gli indirizzi dei sensori di pozione dei binari non riguardavano il singolo binario/posizione. Ma lavoravano come una combinazione binaria.
Esempio: con la combinazione dello stato dei sensori 0000100 hai la coulisse al binario 4 (secondo il tuo ragionamento invece starebbe al 3) con 0000110 sei al binario 6 e cosi via.
Discorso simile per la pozione per andare al binario 6 non devi muovere lo scambio 6 ma muoverli tutti e 7 in modo da avere la posizione 0000110..etc
Questo tra l'altro era uno dei motivi per cui avevo scartato la coulisse di rocrail..questo modus operandi crea eccessivo ed inutile traffico loconet, intasando la rete, ed ha senso se e solo se hai una culisse da 32 binari in su (e non lo farei comunque)

[Docdelburg]

Nuccio, non conosco la componentistica elettronica proposta da Rocrail e di conseguenza non so come lavori; da quello che ho appreso sulla guida c'è un unico sensore che instrada il convoglio in arrivo nel primo binario libero. Il sensore in questione è quello esterno al tracciato che io ho chiamato SHC. Gli altri due sensori funzionano (in modo condiviso) come Enter e In sul binario della coulisse allineato in quel momento.
Anche in fase di uscita dalla coulisse, l'itinerario attiva sempre il sensore SHC per allineare il binario corretto.
Il come si attivi questo sensore non è così chiaro come vogliono far credere; deve esserci appunto un loro accrocchio elettronico sensibile alla sua attivazione che lavora come mi stai dicendo tu.

In questa sede sto solamente illustrando cosa propone Rocrail in tema di coulisse per fare una serie di simulazioni sulle potenzialità del software e poter quindi scegliere con maggior consapevolezza se utilizzarlo o meno. Sai bene che l'uso del software non è poi così intuitivo e quindi cerco, a mio modo, di contribuire ad una sua maggiore diffusione.
Non ho conoscenze tecniche tali per disquisire sulle soluzioni realizzative che lascio ben volentieri alla tua competenza.

[buddacedcc]

Non ho conoscenze tecniche tali per disquisire sulle soluzioni realizzative che lascio ben volentieri alla tua competenza.

Più che altro il tizio di Rocrail alcune volte si spinge troppo là e le cose possono non sembrare chiare;)

[gavinca]

Quindi per portare nel mondo reale la coulisse standard di rocrail è praticamente obbligatorio usare il modulo hw proposto da Rocrail ?
Per interderci questo http://wiki.rocrail.net/doku.php?id=gca145-en

[buddacedcc]

Quindi per portare nel mondo reale la coulisse standard di rocrail è praticamente obbligatorio usare il modulo hw proposto da Rocrail ?
Per interderci questo http://wiki.rocrail.net/doku.php?id=gca145-en

obbligatorio no in quanto al si può emulare...ma come scritto sopra la scelta progettuale a livello di pacchetti vari dal mio punto di vista è molto opinabile. Da qui la mia scelta progettuale di non usare l'oggetto coulisse di rocrail.

[Docdelburg]

Lo scambio di battute precedenti è utile a puntualizzare l'intento di questa discussione: poter eseguire una simulazione di esercizio su Rocrail quanto più aderente possibile a quello che sarà l'esercizio sul plastico.
E con questa simulazione riuscire a cogliere quante più informazioni possibili sulle caratteristiche del software e poterlo quindi valutare al meglio e decidere se fa al caso nostro oppure no, visto che il suo utilizzo è gratuito, salvo devolvere un obolo anche simbolico.

Le scelte tecniche realizzative, dai semplici motori per deviatoi, ai decoder, ai sensori di retroazione e via via fino al meccanismo e all'elettronica della coulisse esulano dalla presente discussione e sono un discorso diverso e successivo, in cui serve necessariamente la consulenza di chi, come Nuccio, si spende da tempo per trovare soluzioni valide.

Alcune scelte tecniche potranno cambiare gli schemi di fruibilità e funzionalità del software, ma al momento, quello che mi interessa, è permettere a quanti sono interessati di capire cosa il programma può fare, al di là di alcune soluzioni preformate.

[Docdelburg]

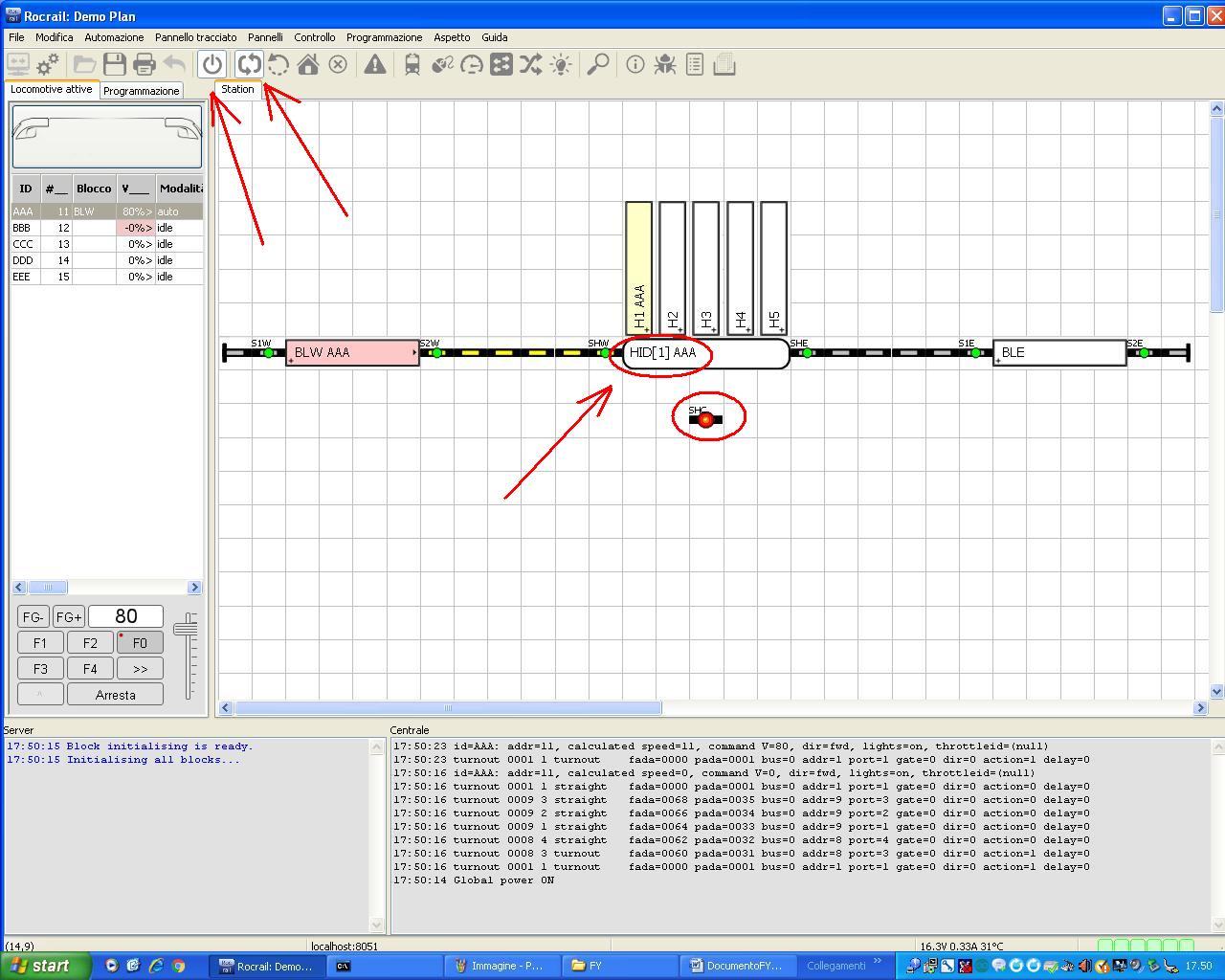

Attiviamo l’automatismo di Rocrail con i due tasti in alto del menù, inseriamo nel blocco BLW una loco e, controllato il corretto orientamento della stessa, avviamola con un doppio click del mouse.

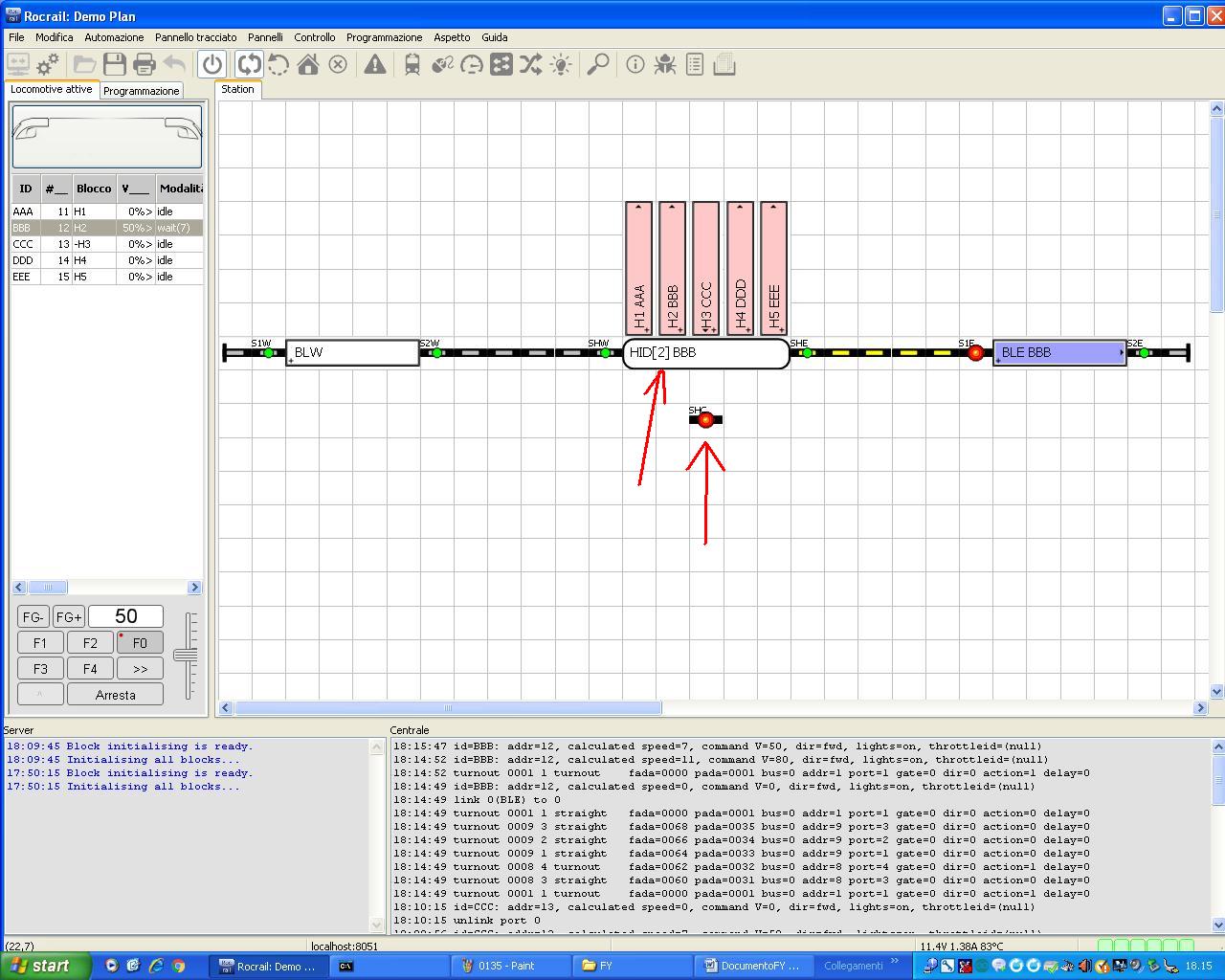

Comparirà l’itinerario che porta la loco nel primo binario libero della coulisse. Clicchiamo sul sensore centrale SHC e nel simbolo della coulisse sarà visibile, tra parentesi quadre, il numero del binario allineato

Immagine:

202,66 KB

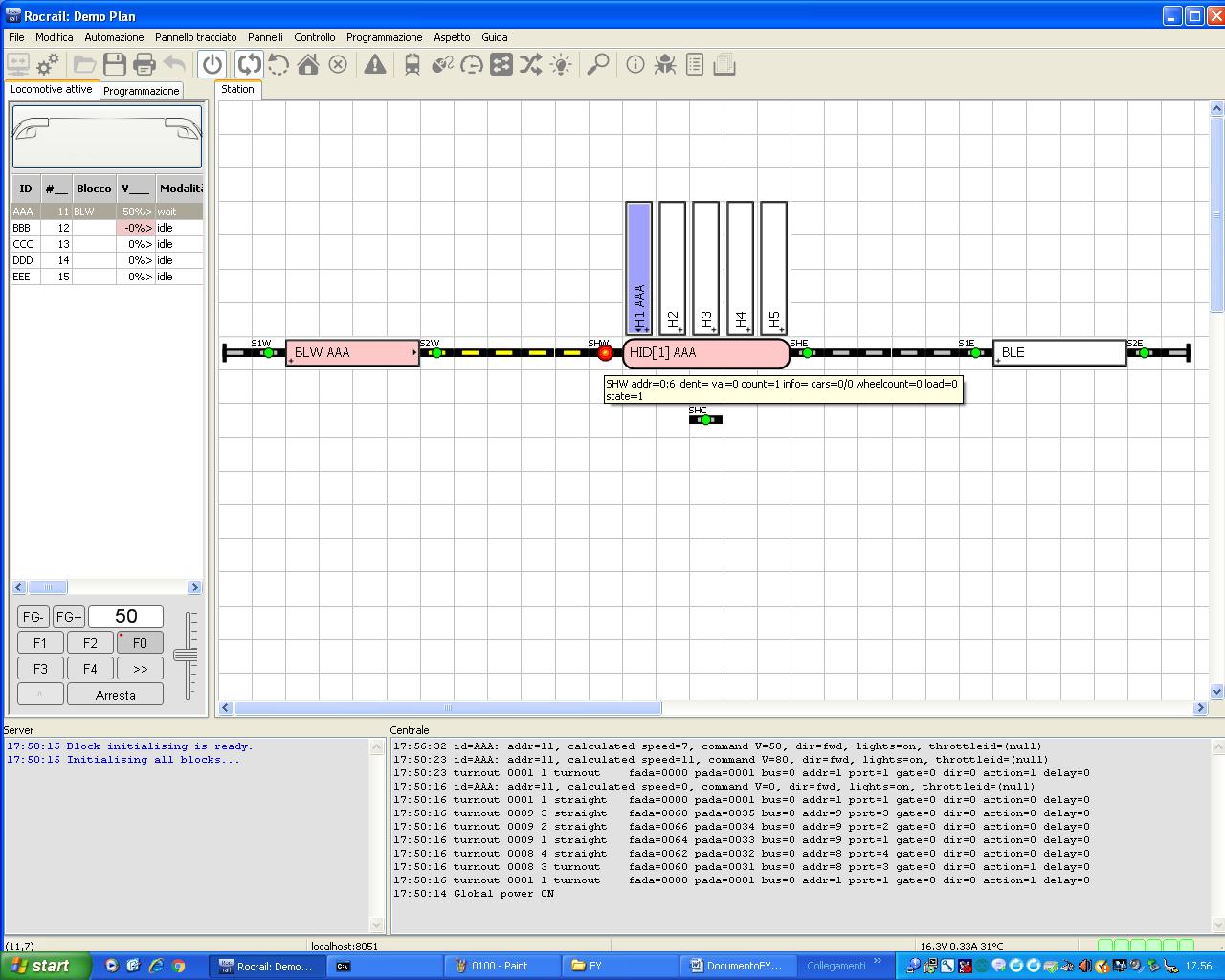

Liberiamo ora il sensore centrale e attiviamo il sensore SHW che, per il senso di marcia, è il sensore ENTER del binario attivo in quel momento, cioè il numero 1

Immagine:

206,51 KB

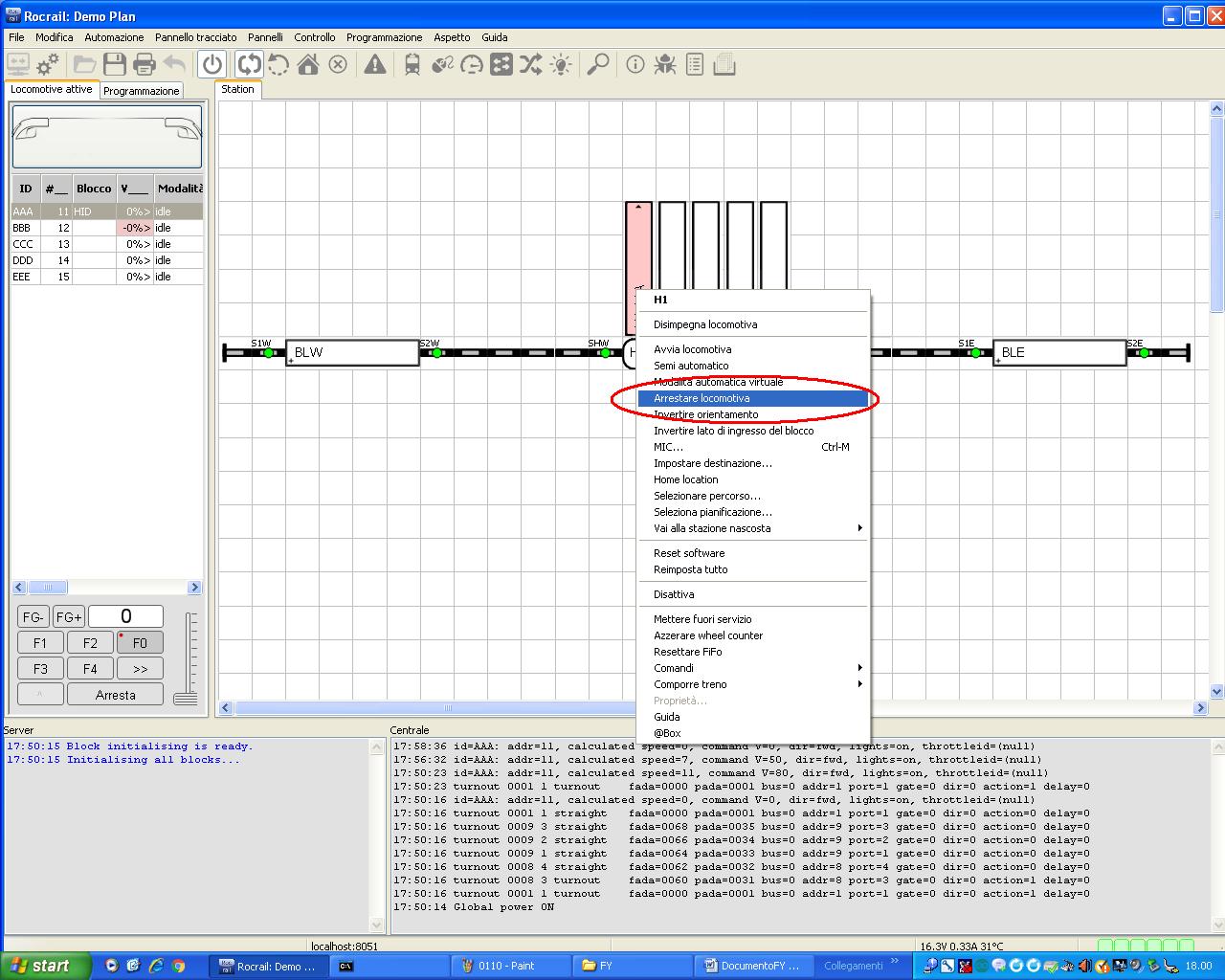

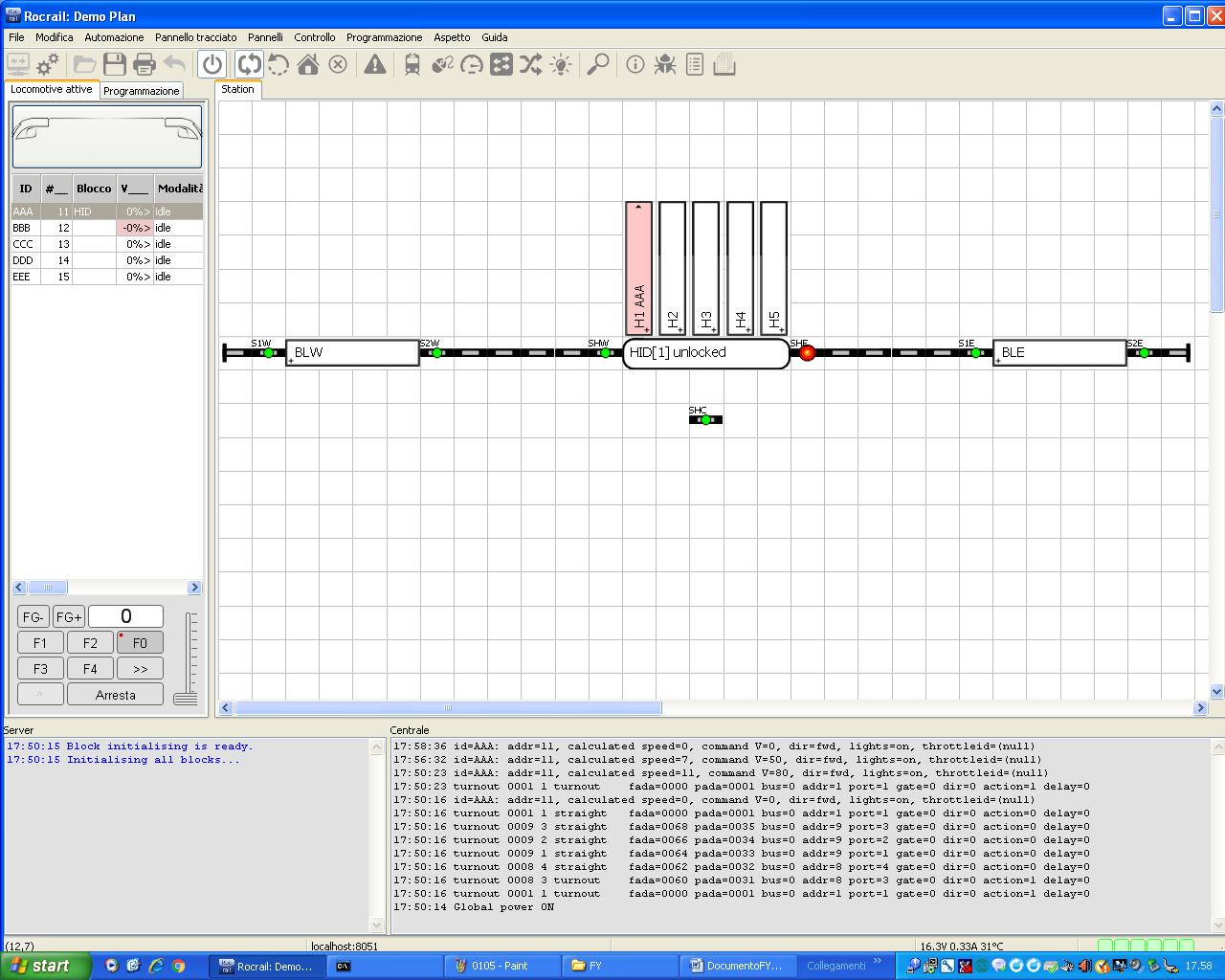

Cliccando ora sul sensore SHE completiamo l’itinerario con la loco che si arresta nel binario 1. Arrestiamo la loco per tenere occupato tale binario

Immagine:

206,88 KB

Immagine:

218,44 KB

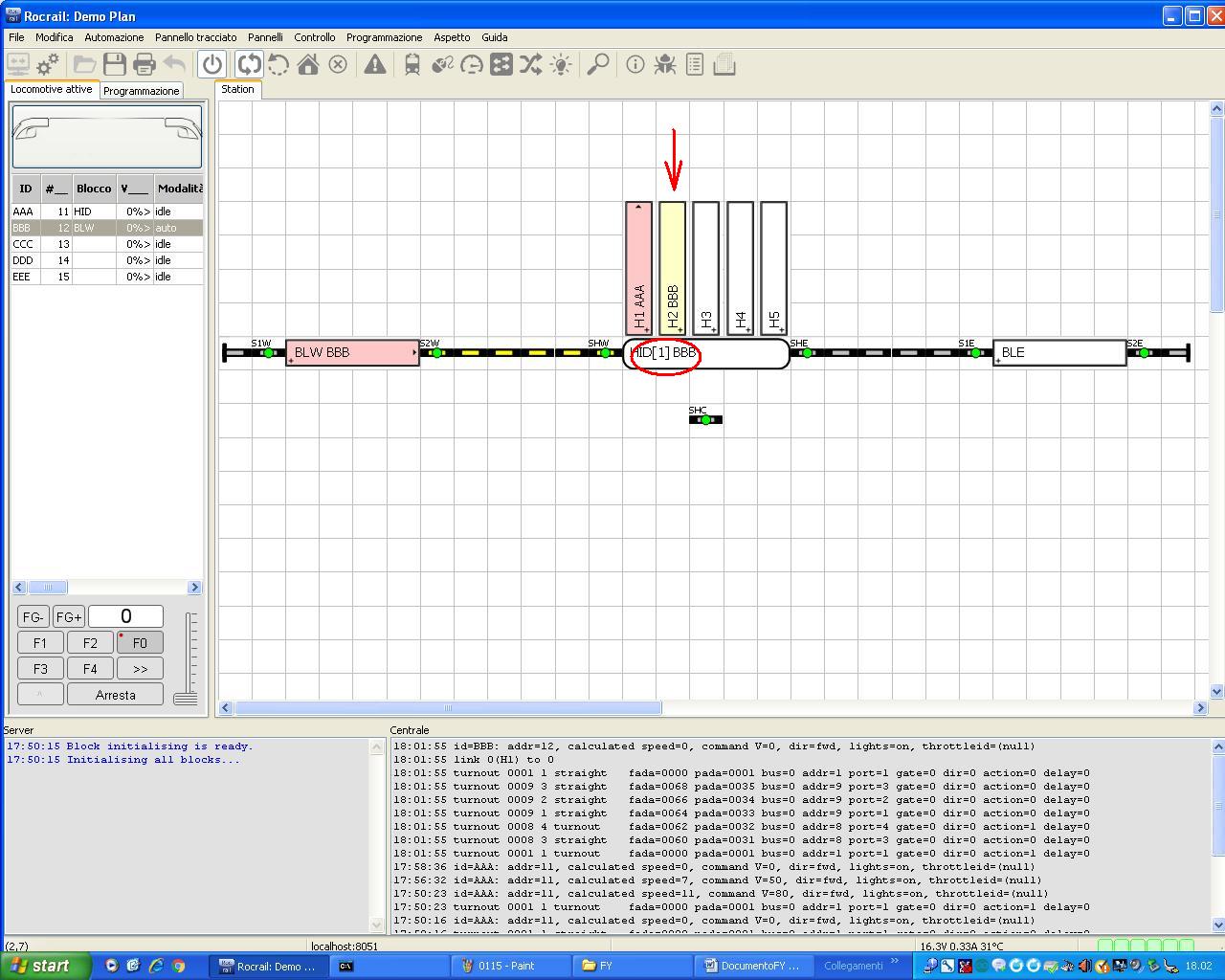

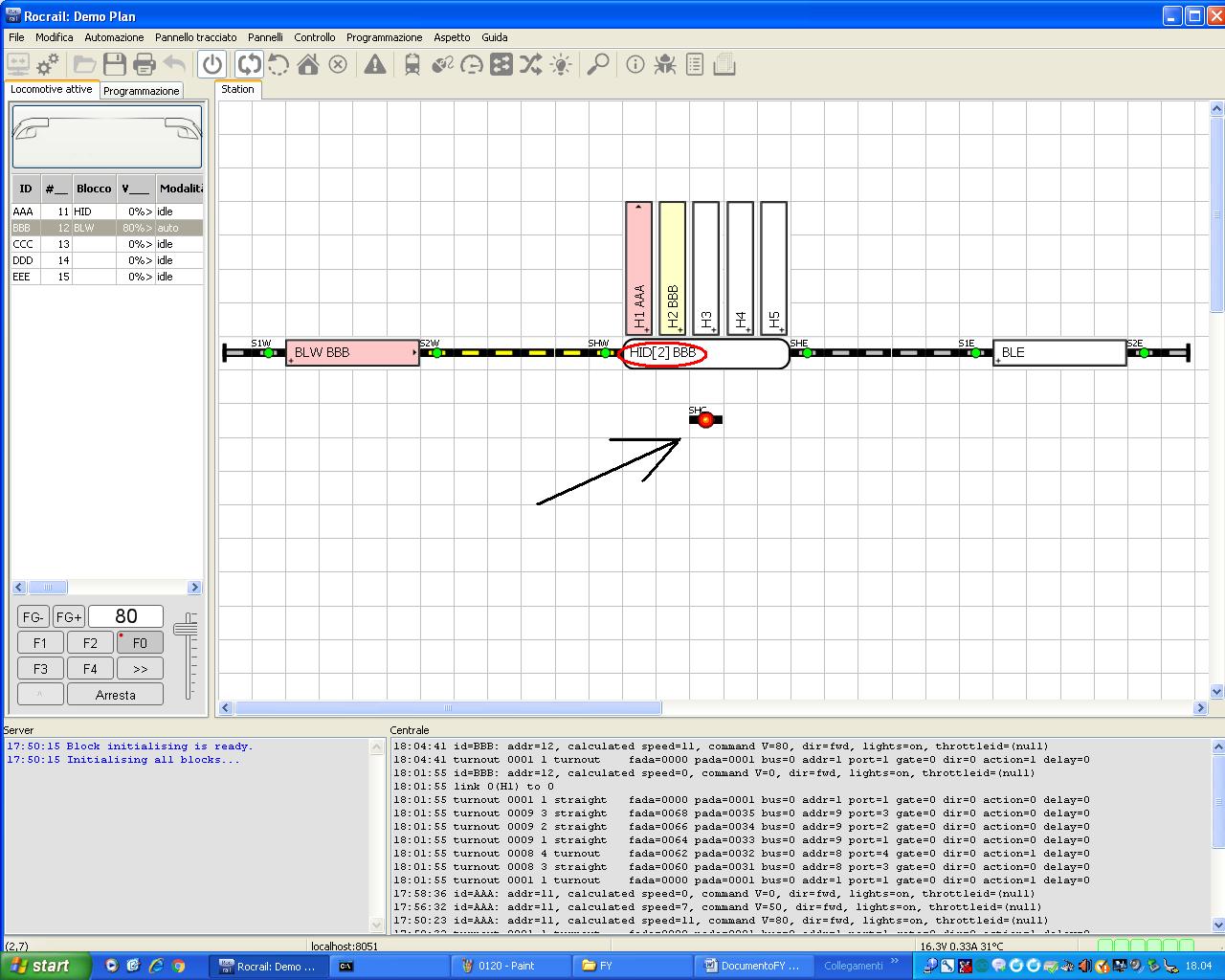

Inseriamo una seconda loco nel blocco BLW, avviamola e avremo che l’itinerario in automatico la indirizza nel secondo binario mentre la coulisse è ancora allineata al binario 1

Immagine:

213,35 KB

Cliccando sul solito sensore centrale si avrà l’allineamento della coulisse al binario corretto

Immagine:

213,95 KB

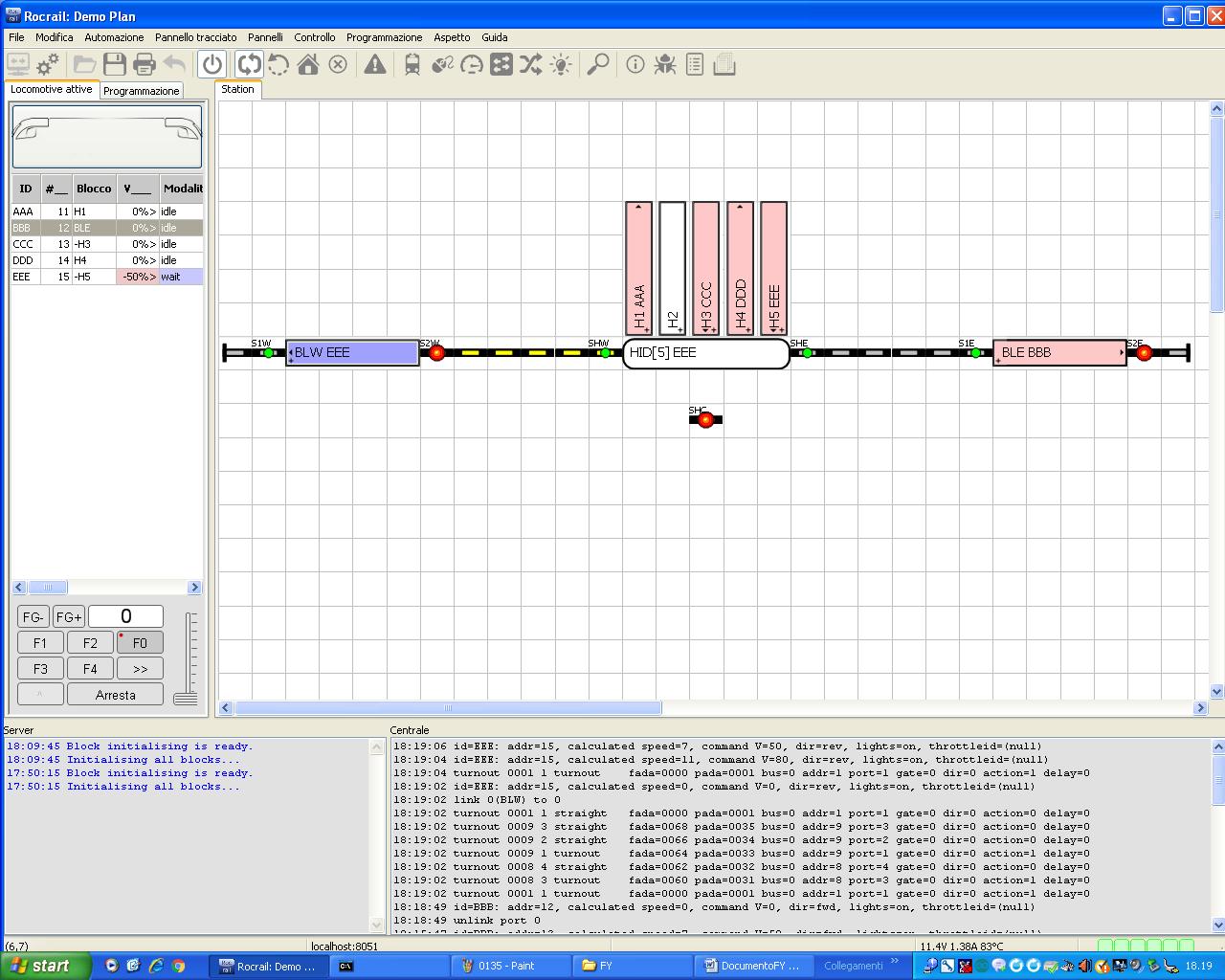

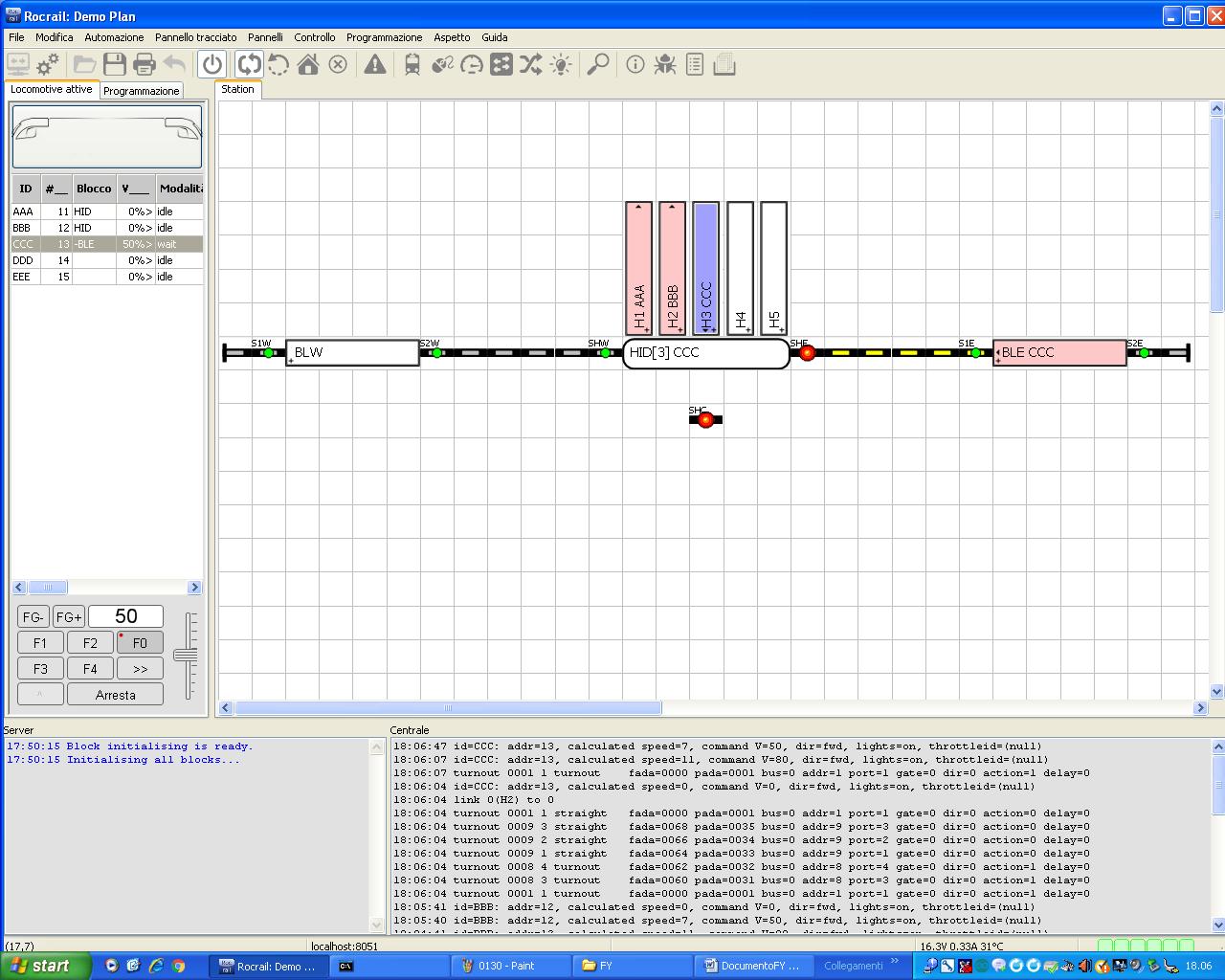

Facciamo partire ora una loco dal blocco BLE che andrà indirizzata al binario 3; infatti cliccando sul sensore centrale la coulisse si allineerà al binario 3 e cliccando sul sensore SHE attiveremo la funzione ENTER per il nuovo senso di marcia

Immagine:

214,15 KB

Una volta portate tutte le loco nella coulisse, proviamo a farne uscire qualcuna a caso; cominciamo dalla loco nel binario 2.
Facendo doppio click sulla loco nel binario 2 si attiverà l’itinerario, ma prima di qualsiasi altra cosa bisognerà cliccare sul sensore centrale SHC per allineare la coulisse al binario di uscita e quindi si procederà attivando i sensori del blocco di arrivo

Immagine:

217,04 KB

Credo che a questo punto possiate proseguire autonomamente con le sequenze che riterrete di provare, compreso l’avvio di tutte le loco in contemporanea e assecondando quindi l’espletamento degli itinerari proposti dal software

Immagine:

215,85 KB

[Docdelburg]

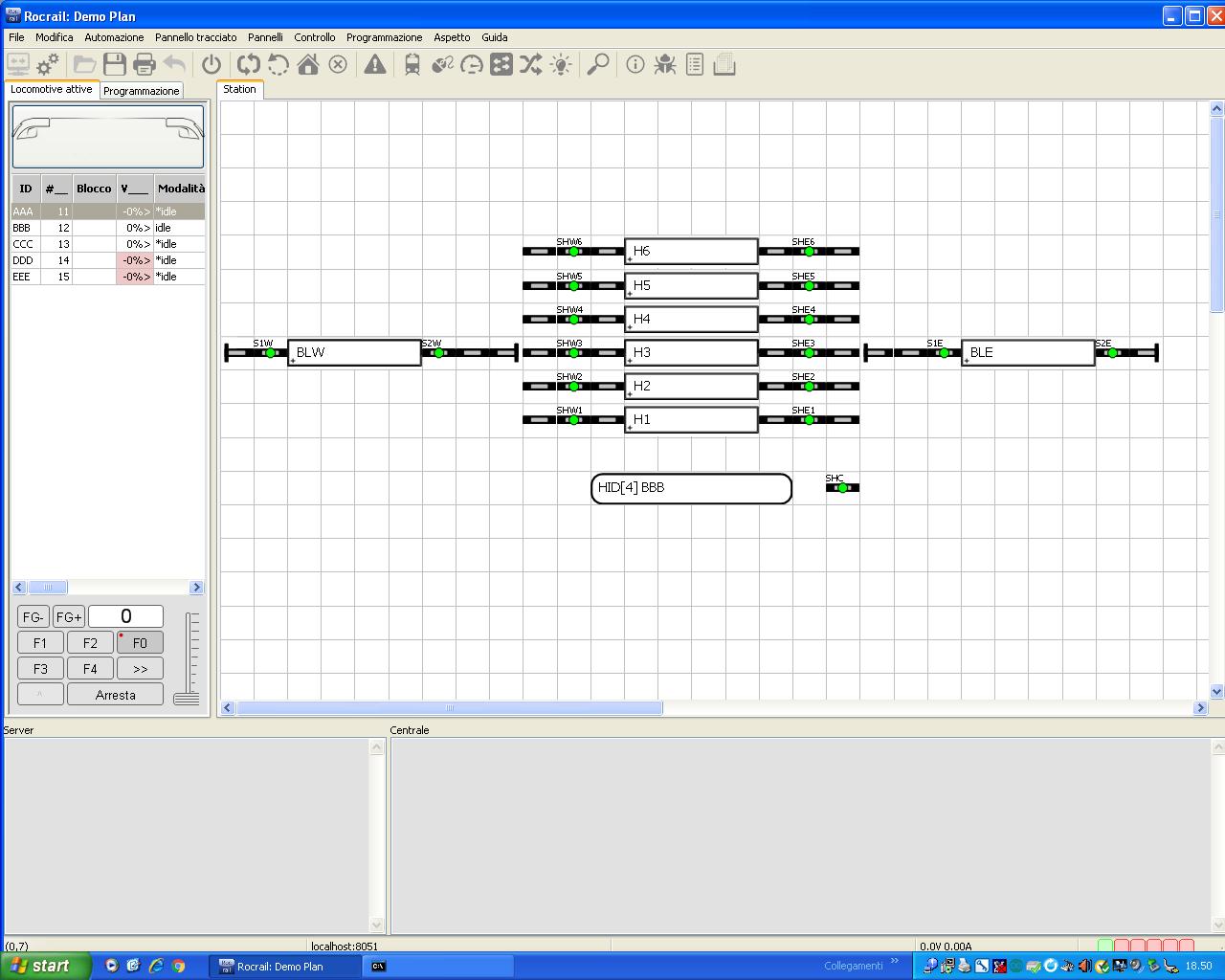

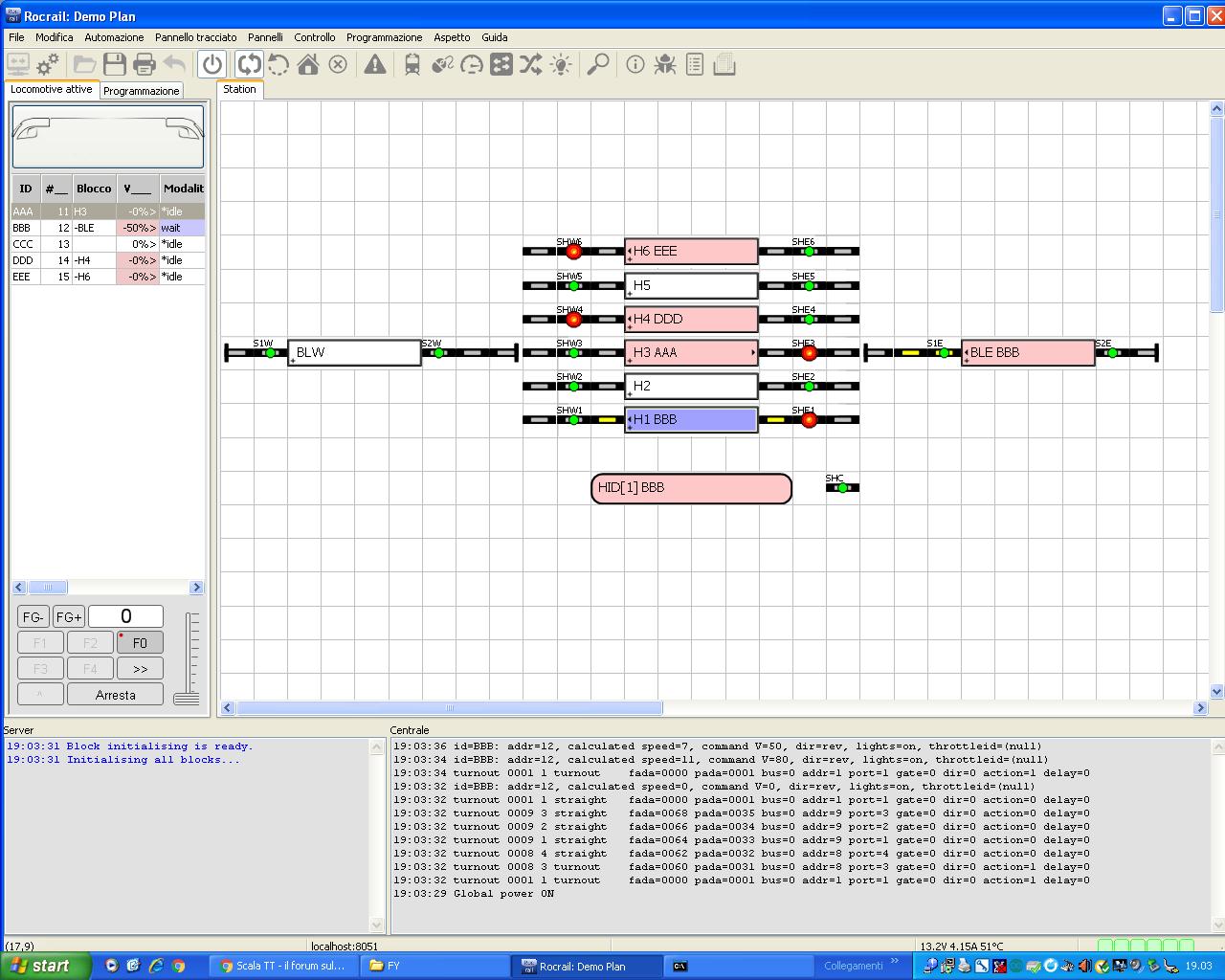

La stessa coulisse, intesa come funzionamento su Rocrail, la si può meglio evidenziare facendola assomigliare di più a quella reale.

Immagine:

152,75 KB

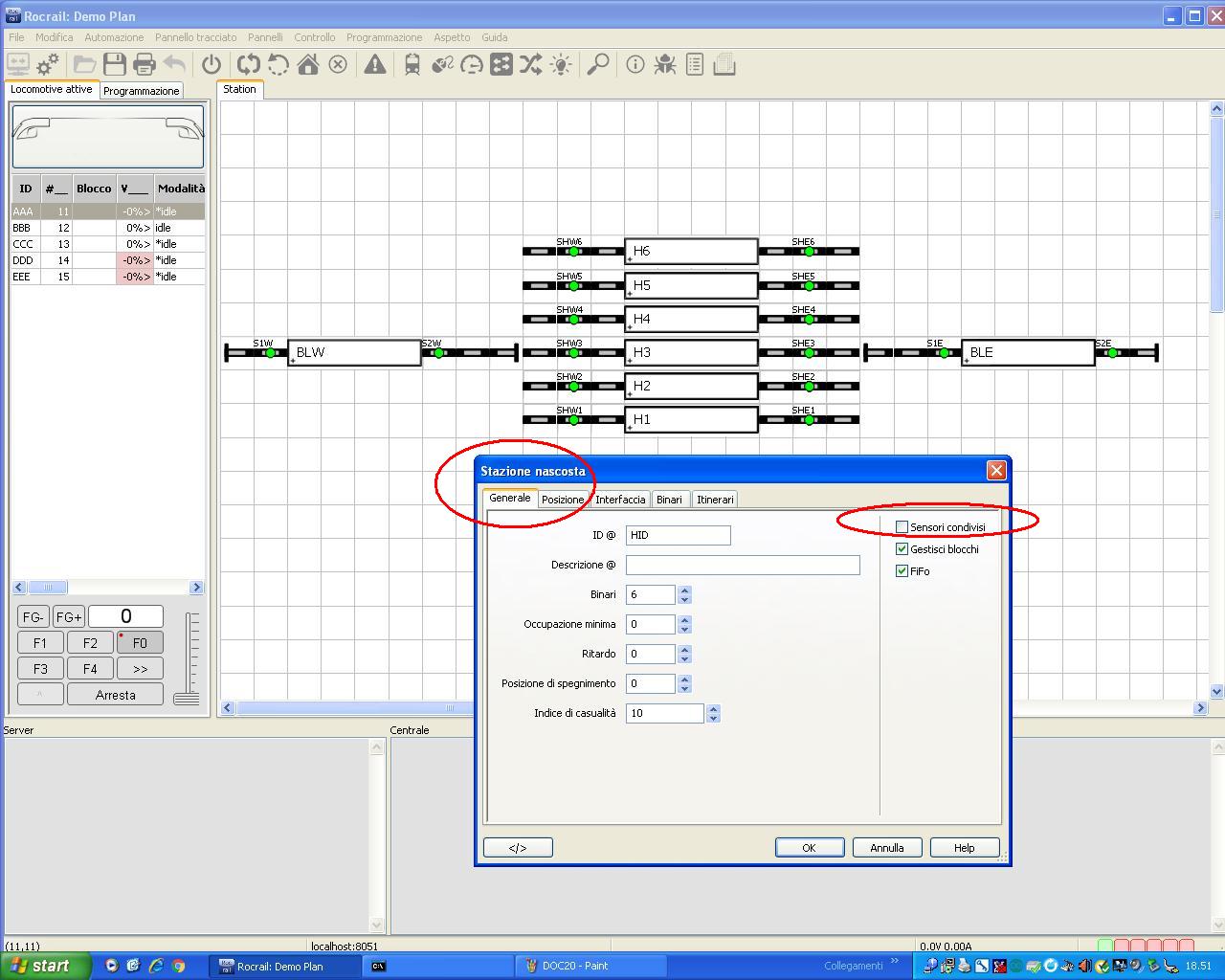

In questo caso però occorrerà indicare la presenza dei sensori per ogni binario della coulisse e modificare di conseguenza le impostazioni della stazione nascosta. Aprendo le proprietà della stazione nascosta andremo a togliere la biffatura dalla voce "Sensori condivisi"

Immagine:

167,79 KB

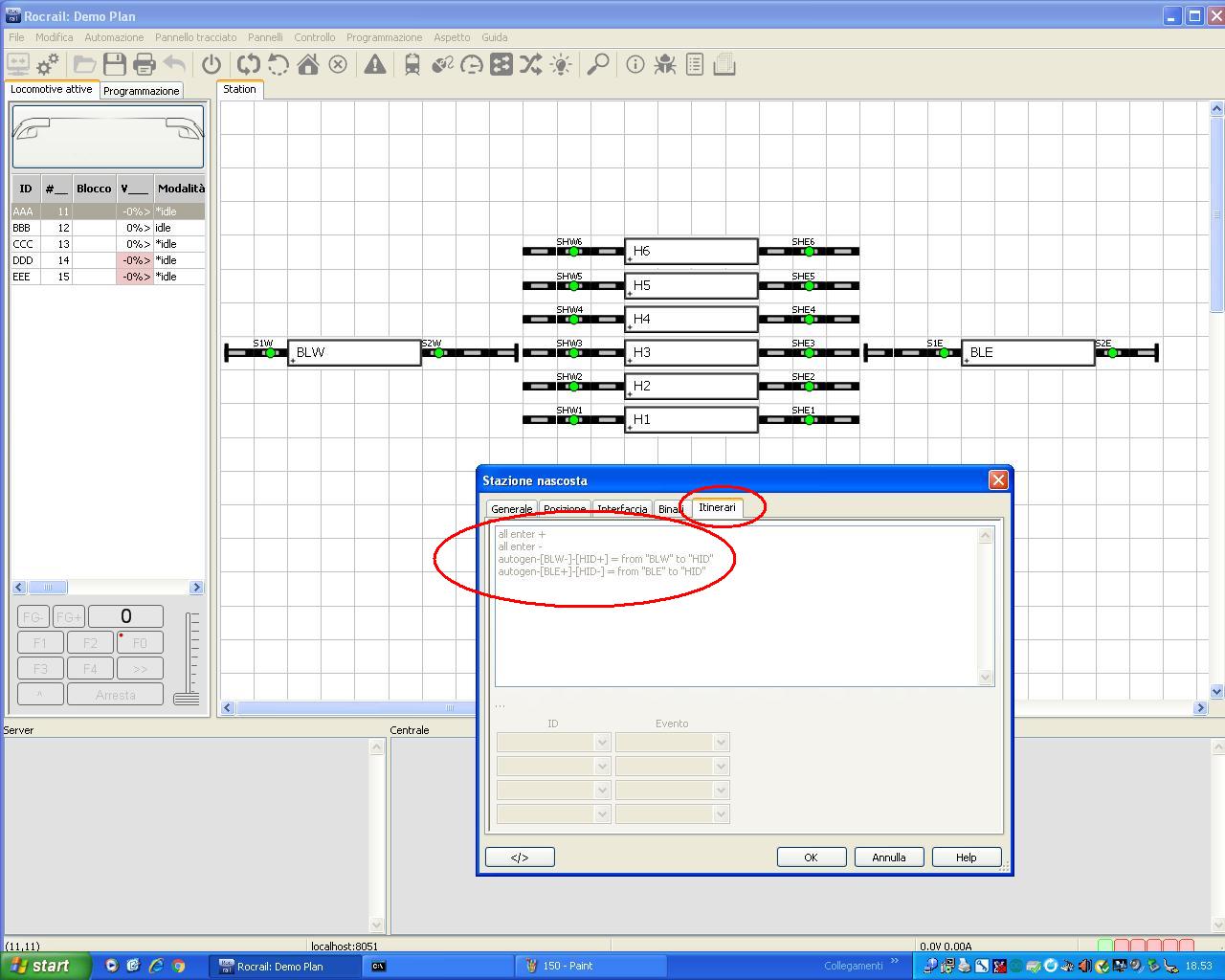

Anche la cartella degli "Itinerari" si modificherà di conseguenza, diventando di fatto inattiva.

Immagine:

161,84 KB

Occorrerà invece indicare il significato dei vari sensori per ogni blocco relativo ad ogni binario della coulisse.

Con questa disposizione diventa anche più facilmente intuibile l'orientamento di marcia dei convogli sui vari binari della coulisse

Immagine:

211,78 KB

Per chi volesse i file .xml per fare prove e verifiche non ha che da chiedere.
