Nuovo tracciato del plastico che vorrei realizzare

[gaspare]

ciao a tutti.... Andrea e' quello di cui abbiamo parlato ed è il plastico che mi piacerebbe realizzare...
Che ve ne pare?

https://www.youtube.com/watch?v=/vns7XW-LZhk

https://www.youtube.com/watch?v=/bl5pE9f7D_Q

[Andrea]

Bello Gaspare, hai uno schema del tracciato che ti piacerebbe realizzare?
Buttalo giù anche a penna, vediamo di darti una mano a realizzarlo.
Dacci anche le misure che hai a disposizione.

[gaspare]

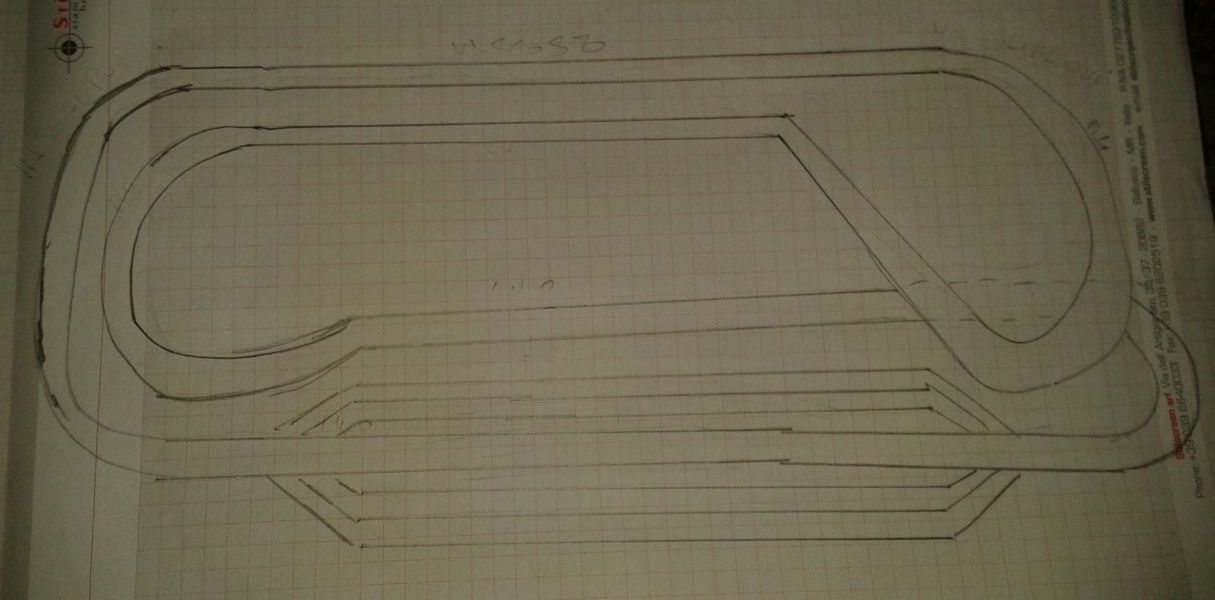

Ho fatto uno schizzo a mano non e' il massimo lo sò, non possiedo uno scanner quindi ho provato a fare una foto.....
molto ma molto piu' o meno
ovviamente gli spazi non sono proporzionati.



71,6 KB

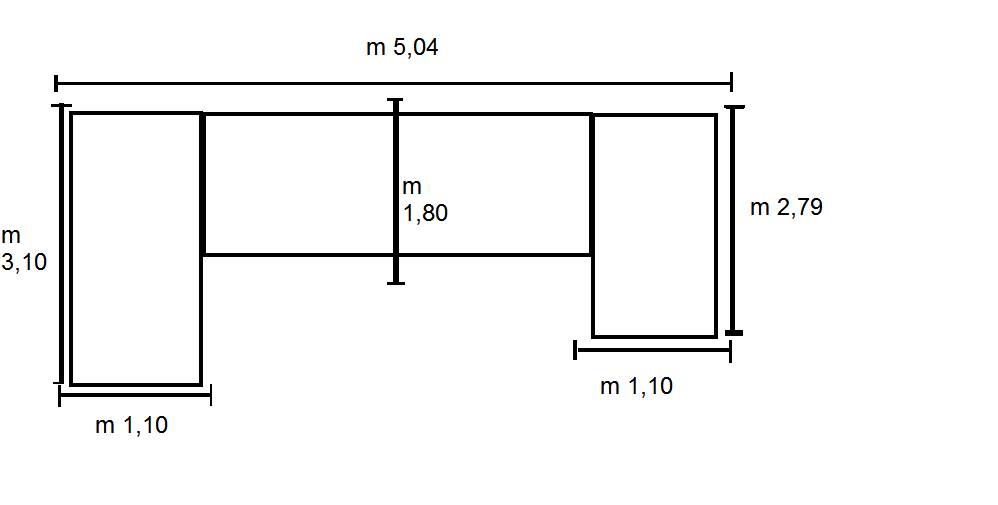

Questo lo spazio disponibile.

Immagine:

24,79 KB

[Pecetta]

@ gaspare,

Per disegnare un tracciato al computer puoi specializzarti con Wintrack o Scarm (di cui ci sono due sezioni in questo Forum) oppure usare un programa più semplice come AnyRail.

Prova disegnare un tracciato in questo modo.

Bye

[Andrea]

Tracciato molto semplice direi.
Ricorda per certi versi questo piccolo plastico in N, senza l'anello interno:

http://www.scalatt.it/bottega%20plastic ... %20new.htm

[gaspare]

ciao quello che ho disegnato io è praticamente quello che si vede sul video io lo vorrei modificare ed adattare al mio spazio, nel pomeriggio se riesco provo a disegnare qualcosa e così vediamo se puoi andar bene ovviamente sono pronto ad accettare qualunque suggerimento di tracciato ,la mia è solo un idea,quello che proprio non riesco a capire e' se si può inserire(cosa che mi piacerebbe fare) una stazione nascosta,magari sfruttando la parte sotto dei pannelli,un pò come il tuo binario singolo della valle incantata,il tipo di binario sempre geoline

[Docdelburg]

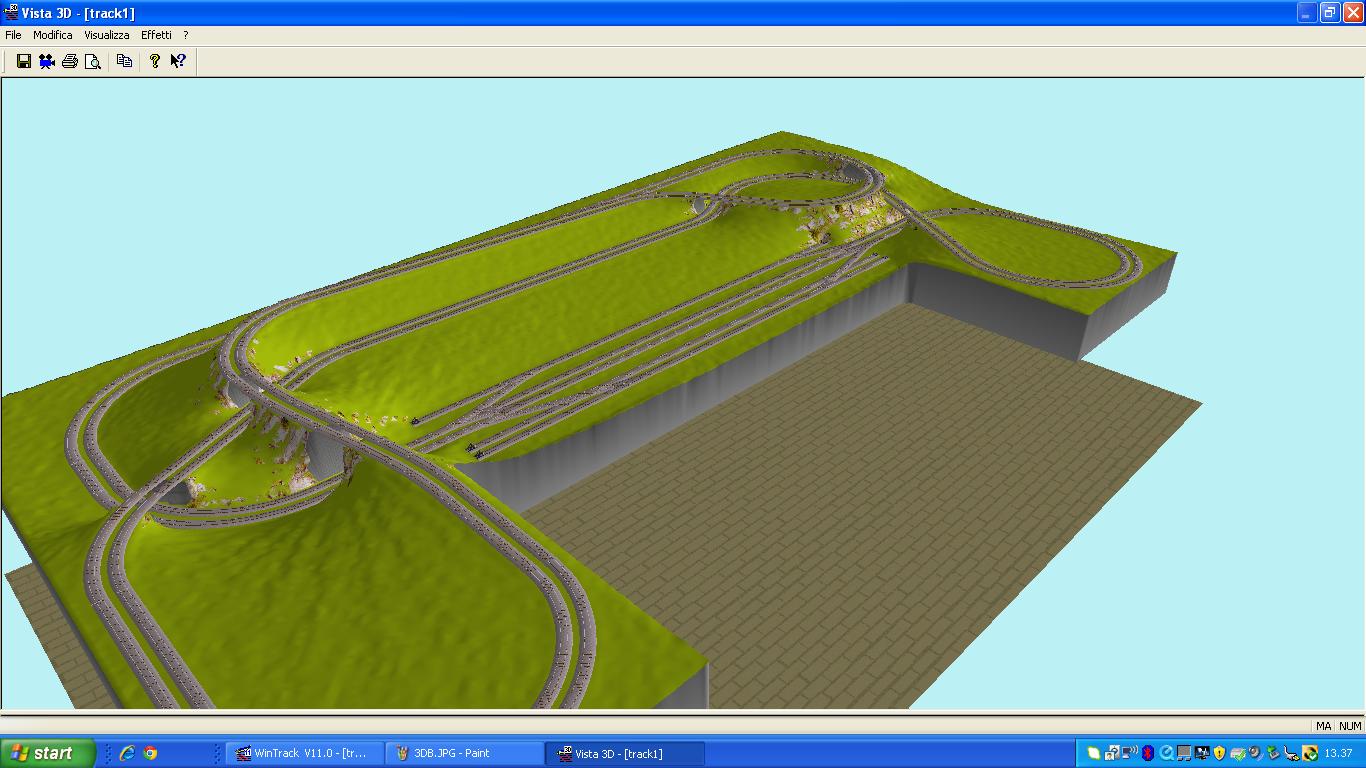

Ho provato a disegnare una base di partenza con le misure a tua disposizione. Spero ti piaccia e.....buona progettazione!

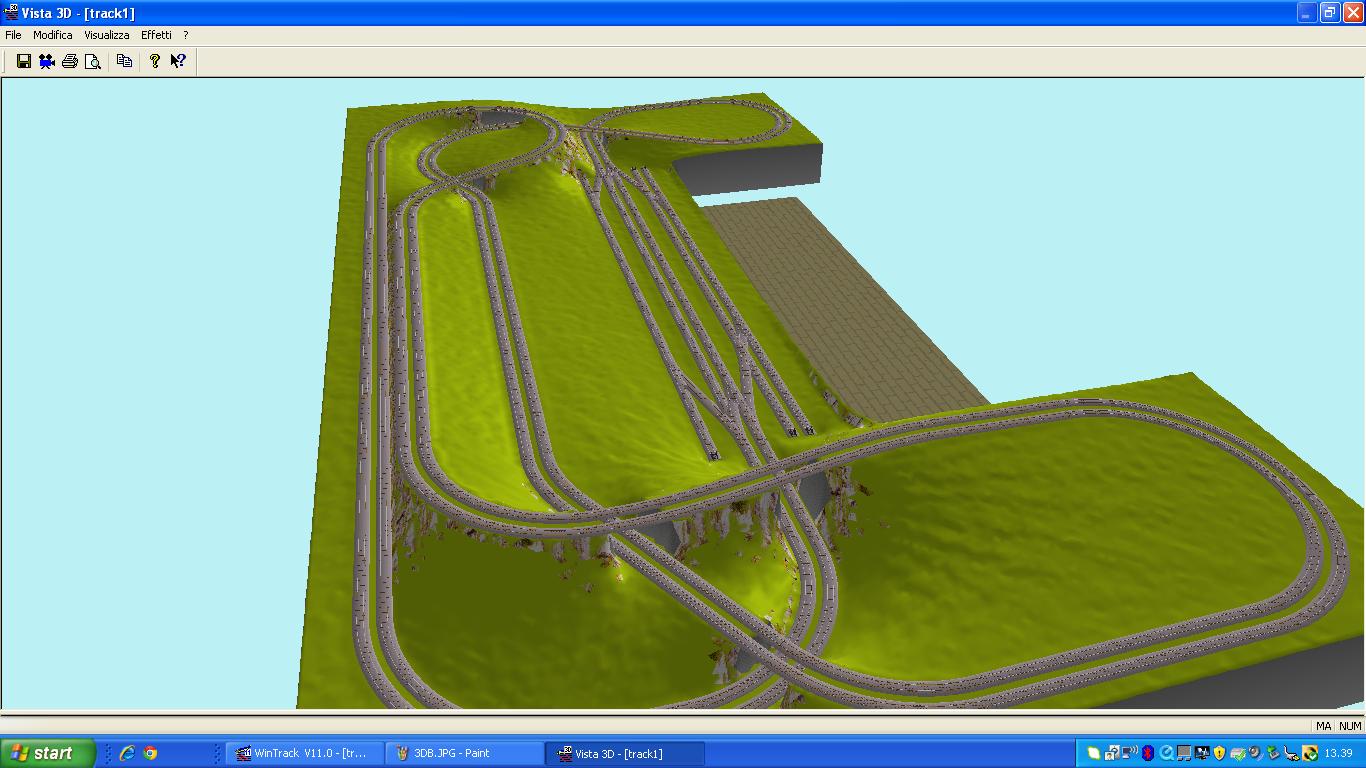

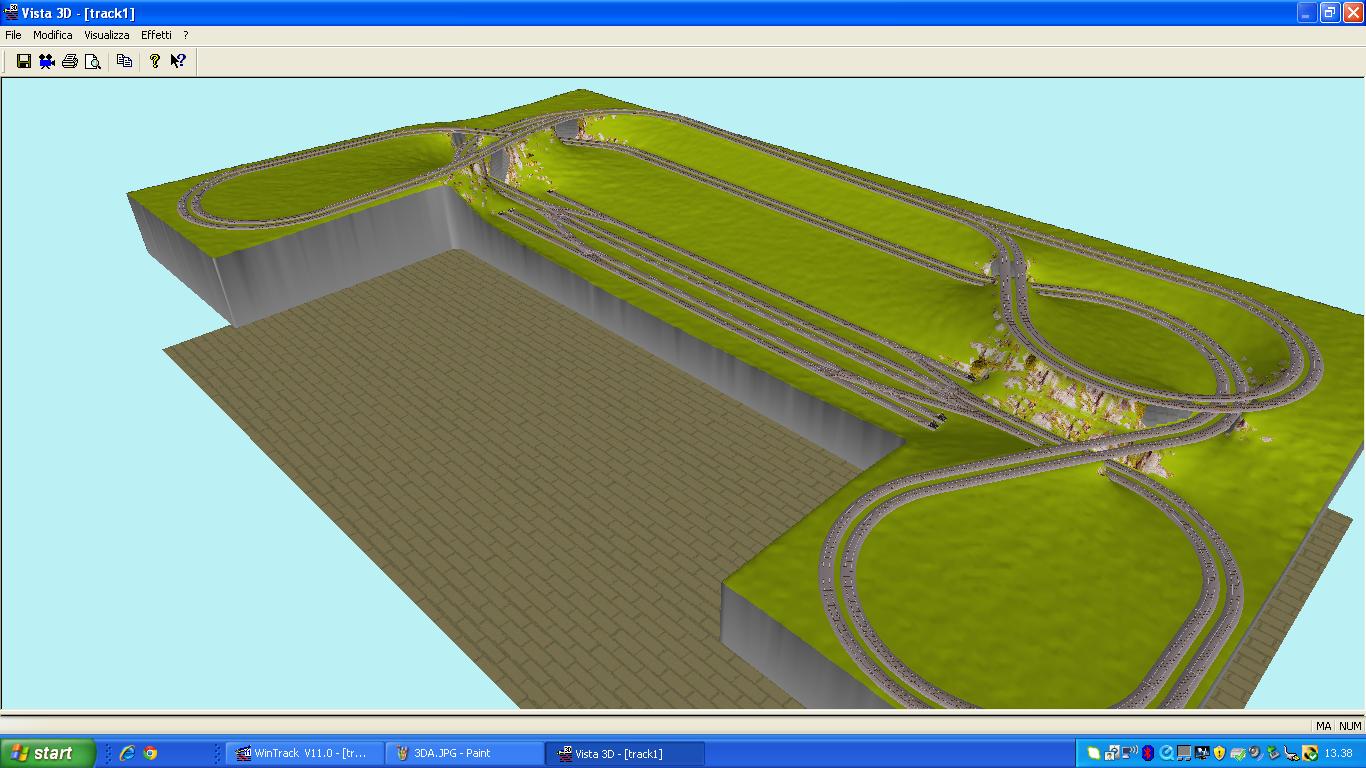

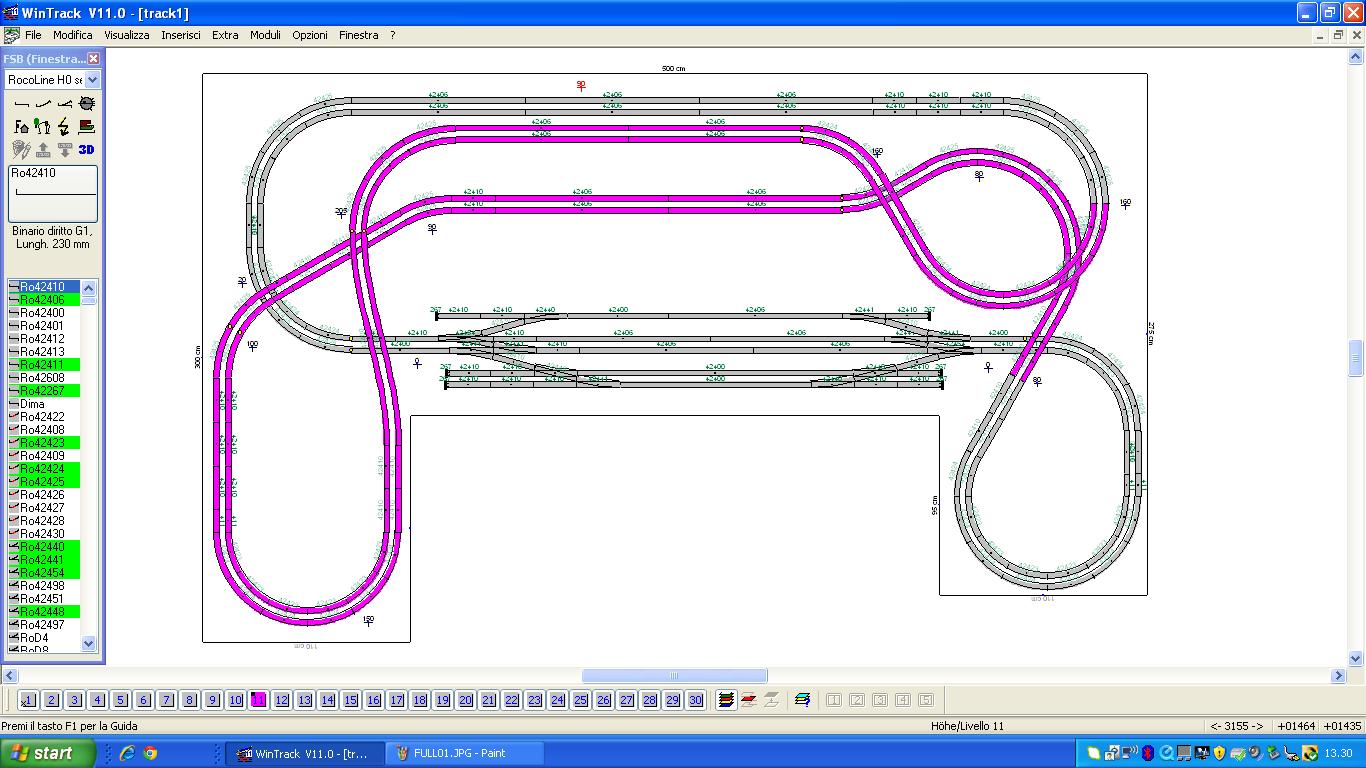

Immagine:

167,78 KB

Immagine:

127,04 KB

Immagine:

135,6 KB

Immagine:

126,43 KB

[gaspare]

wow!!!!! bello veramente... grazie

[Massimo Salvadori]

Bellissimo plastico, ricorda molto un famoso plastico Rivarossi, lunghi tratti in vista, curve nascoste ... Bello!

[gaspare]

ciao Massimo infatti anche io più che le manovre amo vedere correre i treni

[Andrea]

Caspita... mi collego per darti due dritte e.... il progetto è praticamente quasi fatto!
L'idea del Doc mi piace moltissimo, direi che hai una buona base sulla quale poter ragionare.

[cf69]

Mi pare che il Doc abbia centrato l'obiettivo, modificando e adattando lo schema originale alla perfezione!
Per chi fosse interessato al plastico originale di Nino Raffa, qualche settimana fa, avevo provveduto a riportarlo in un file di SCARM, utilizzando lo stesso armamento Peco 100, utilizzato dall'autore. Se qualcuno lo desidera, posso inviarlo via mail.
Ecco le anteprime del tracciato:

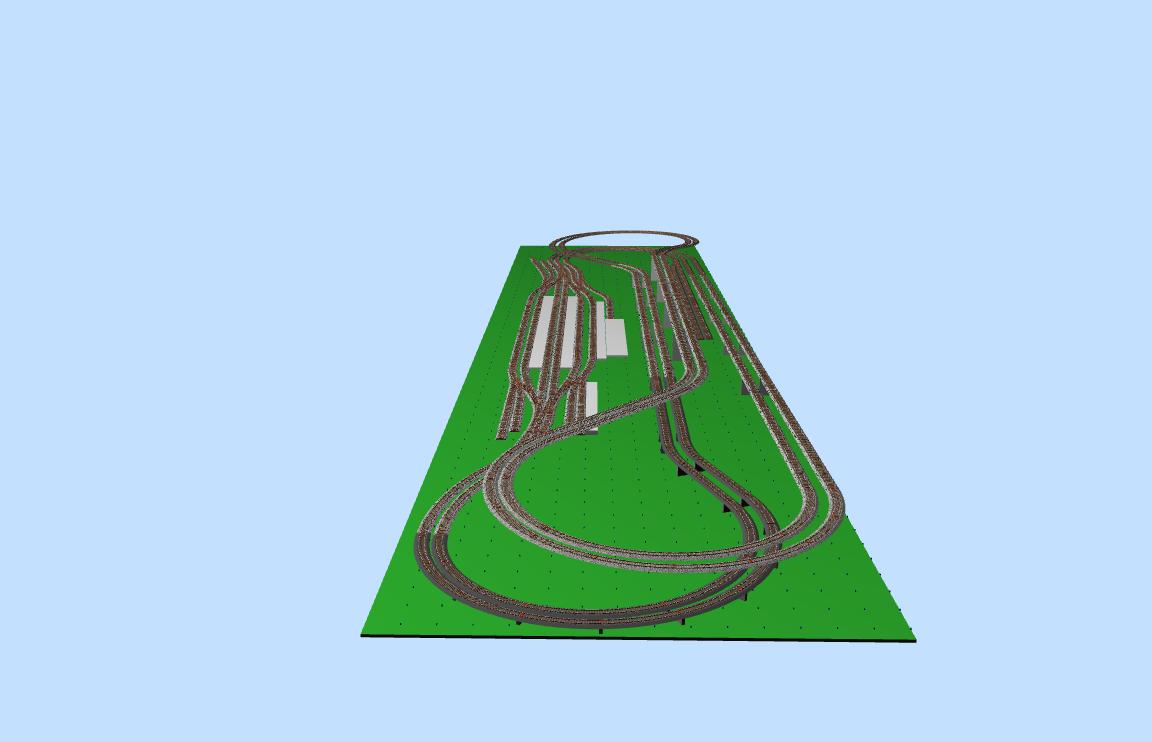

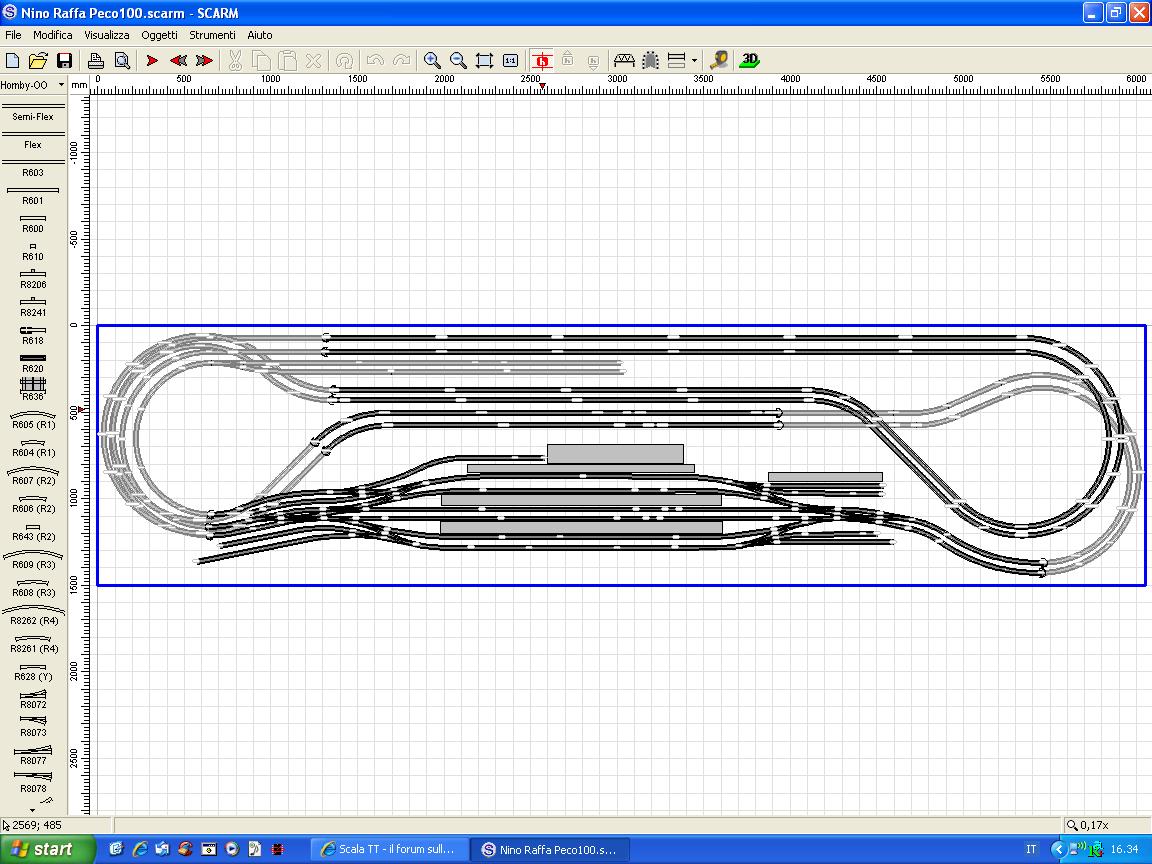

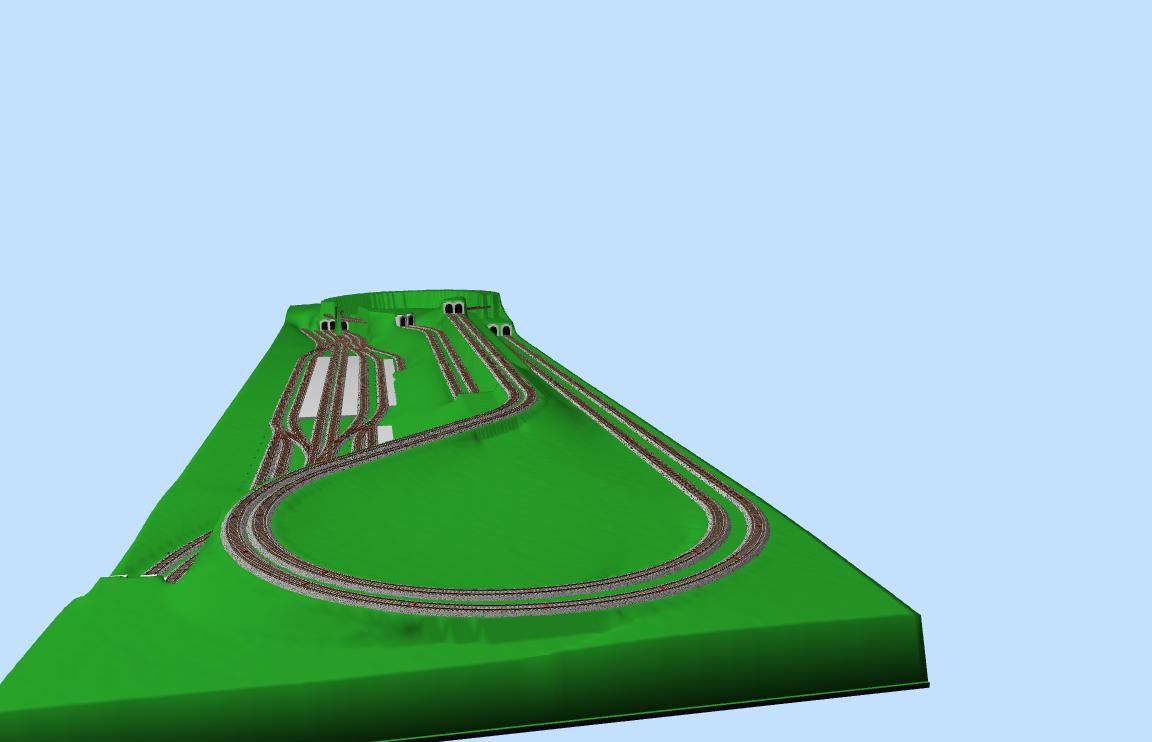

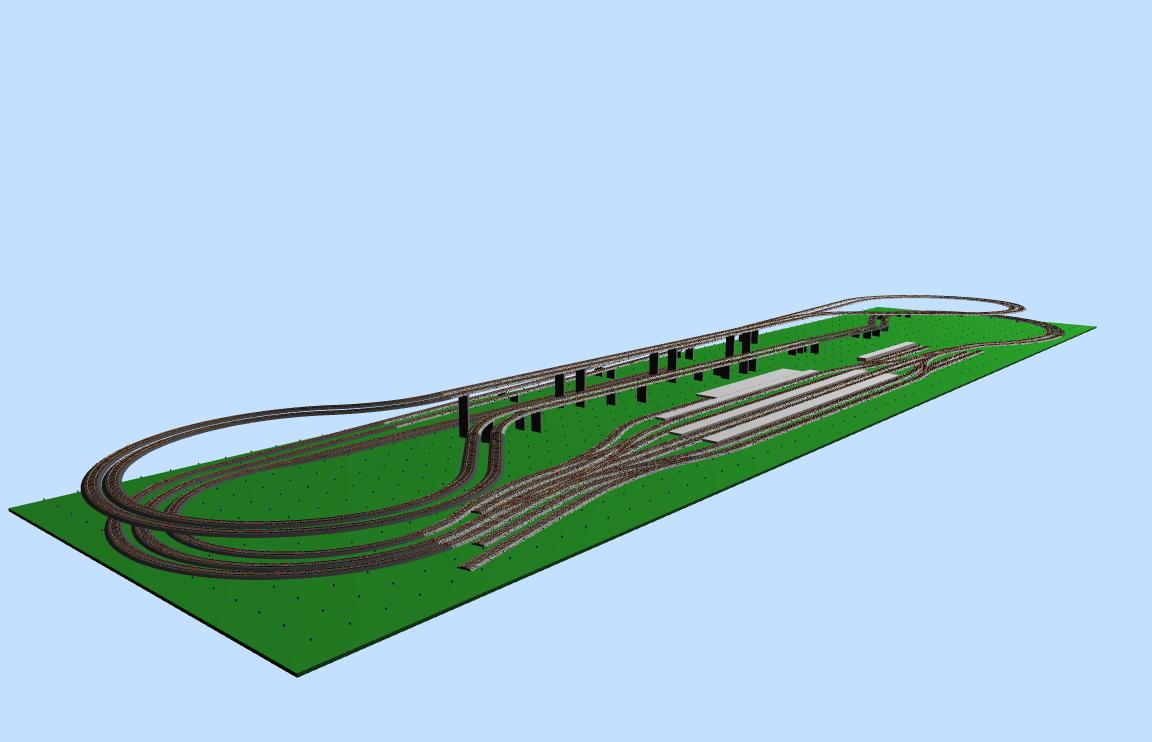

Immagine:

199,76 KB

Immagine:

45,77 KB

Immagine:

57,09 KB

Immagine:

48,58 KB

[gaspare]

già devo dire che il progetto di Mauro mi piace parecchio,come ti dicevo Andrea vorrei solo capire se fosse possibile inserire una stazione nascosta sfruttando magari la parte inferiore della struttura tipo il binario singolo della valle incantata

[Andrea]

...vorrei solo capire se fosse possibile inserire una stazione nascosta sfruttando magari la parte inferiore della struttura tipo il binario singolo della valle incantata

Assolutamente si, hai tutto lo spazio necessario.
La mia stazione nascosta è veramente piccola, puoi fare di meglio.
Intendi questa, giusto?
http://www.scalatt.it/bottega%20plastic ... esenza.htm

[gaspare]

no pensavo ad una cosa tipo il binario singolo davanti quello con gli archi diciamo,sotto la stazione piu' o meno

[gaspare]

p.s grazie anche a Fabio per l'interessamento

[Andrea]

OK... ma non è una stazione nascosta... è una linea di parata che porta in stazione (dopo due tratti di galleria).
Potresti creare una linea a binario unico in discesa che rientra in stazione dalla parte opposta.

[gaspare]

si intendevo una cosa del genere per riuscire diciamo a scendere al piano inferiore io purtroppo non sono bravo a progettare e forse faccio anche fatica a spiegare quello che intendo quindi ringrazio in anticipo per la pazienza

[Docdelburg]

Per la stazione nascosta puoi abbassarti di un piano con un terzo binario che sta all'esterno dei due in uscita dalla stazione lato sinistro e dallo stesso rientra con un anello di ritorno. Oppure rientra in stazione con un binario interno dal lato destro. Spazio ne hai a iosa....!

[gaspare]

ma i pezzi evidenziati in viola del progetto hanno un significato particolare?

[gaspare]

Per la stazione nascosta puoi abbassarti di un piano con un terzo binario che sta all'esterno dei due in uscita dalla stazione lato sinistro e dallo stesso rientra con un anello di ritorno. Oppure rientra in stazione con un binario interno dal lato destro. Spazio ne hai a iosa....!

direi che la seconda ipotesi mi piace non ci avevo pensato

[Docdelburg]

ma i pezzi evidenziati in viola del progetto hanno un significato particolare?

Sono in viola perchè ho diviso in due piani il tracciato e quelli appartengono al piano superiore. La funzione di dividere in piani il tracciato ti permette di evidenziare meglio, in fase di progettazione, le varie parti che altrimenti sarebbero sovrapposte affollando di binari lo schermo e confondendo le idee. Quello che ti ho fatto è un tracciato buttato giù in dieci minuti e quindi non è molto ben studiato e particolareggiato.
Come hai visto hai già due progettisti a tua disposizione: io e Fabio!
Non ti resta che ragionare con calma su cosa vuoi esattamente.
Lo spazio non ti manca, nel piano inferiore puoi fare un stazione nascosta anche di dimensioni generose e nella parte a sinistra, sopra la curva a U in viola ci potrebbe stare una piccola stazioncina di testa per semplici automotrici o un raccordo industriale.
Guardati un pò in giro e pensa bene quello che vuoi; poi, se non hai fretta, sarà un piacere aiutarti nel progetto.

[gaspare]

grazie mille Mauro sei un "genietto" le tue idee mi piacciono per il resto no non ho nessuna fretta

[gaspare]

p.s non centra nulla con l'argomento ma ho visto che abiti vicino Pavia io vengo spesso dalle tue parti mia mamma abita a san Martino Siccomario

[Docdelburg]

p.s non centra nulla con l'argomento ma ho visto che abiti vicino Pavia io vengo spesso dalle tue parti mia mamma abita a san Martino Siccomario

Io abito sulle colline vicino a Casteggio, una ventina di Km più a sud.
