Plastico di Kamikawaguchi

[Cotolez]

Ciao a tutti
Apro questo thread per documentare la costruzione del mio plastico ambientato in Giappone.

<center>Il plastico di KamiKawaGuchi</center>

AMBIENTAZIONE
Kamikawaguchi (pron. kamikawaguci) è una piccola stazione posta lungo la Sanin Main Line (http://en.wikipedia.org/wiki/San%27in_Main_Line), linea ferroviaria di circa 650Km che collega Kyoto a Shimonoseki nel Giappone sud-occidentale
La zona è montuosa, la ferrovia e le strade seguono la valle scavata dal fiume.

Perchè proprio proprio quella stazione?
E' stato un colpo di fulmine, guardano questo video su Youtube
Il convoglio transita per Kamikawaguchi al minuto 5:15




Penso che ci siano tutti gli elementi che vorrei ripordurre: la stazione è minimale, è presente una rimessa, qualche abitazione lungo la linea e passaggi a livello a ridosso. Il terreno è coltivato a risaia.

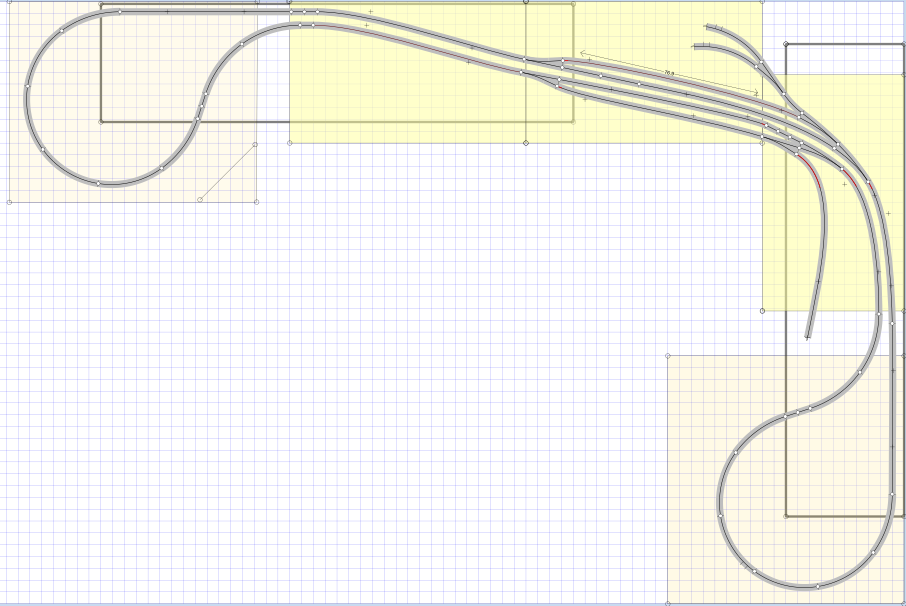

TRACCIATO

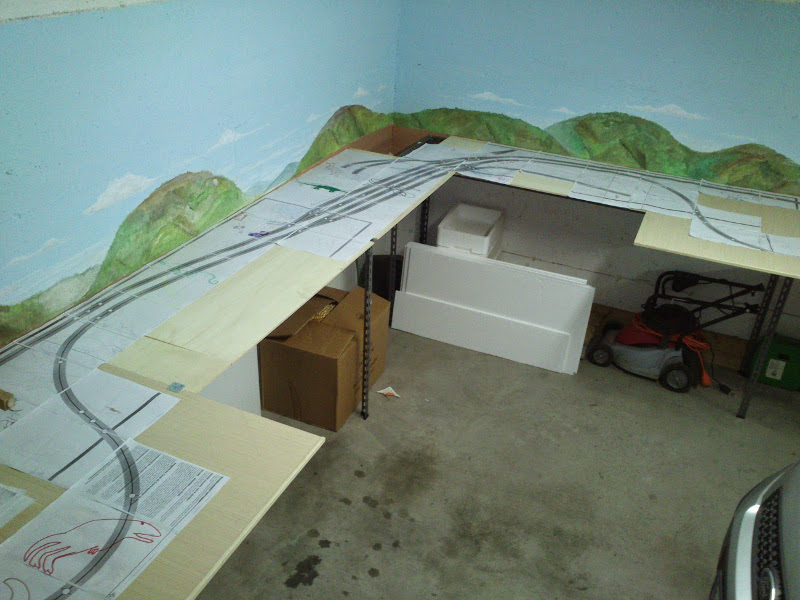

Il tracciato è a "osso di cane" posto a L lungo 2 pareti del garage. Dimensioni 3,80 x 2,50 Le curve a U verranno nascoste da tratti in galleria.




CARATTERISTICHE TECNICHE:
Il plastico è in digitale. Dispongo di una centrale economica della Fleischmann, la lok-boss
Per ora uso quella, eventuali espansioni verso sistemi più evoluti verranno valutate se necessarie in futuro.
La gestione degli scambi, del passaggio a livello e della illuminazione verrà affidata ad Arduino.

MATERIALE ROTABILE:
Ecco la nota dolente. Non ho materiale giapponese
Ho una vaporiera delle DB Fleischmann + vari carri merci e un locomotore di manovra DB
Sulla linea riprodotta non circolano shinkansen (i treni ad alta velocità giapponesi) e la produzione di automotrici per trasporto passeggeri in H0 è ridottissima.
La mia massima aspirazione sarebbe questo modello:
http://www.katomodels.com/ho/kiha28_58/

Mi sono imposto 2 regole:
1- Risparmiare il più possibile. Autocostruire tutto quel che si può.
2- Non c'è fretta

Mi affido al vostro occhio e alla vostra notevole esperienza.
Ogni critica al progetto è benvenuta.

Marco

[Egidio]

Bel progetto. Buon lavoro e progettazione. Saluti. Egidio.

[Marshall61]

Bel tracciato Marco, con delle lunghe tratte di parata, il progetto mi sembra ottimo, l'unica domanda che mi sorge è a riguardo di un collegamento fra le due linee principali nella stazione....sicuramente è voluto, per quale motivo?

Ciao, Carlo

[dilan]

Il progetto di per se è buono, ma i convogli, dopo un breve percorso, rientrano immediatamente in stazione.
Penso che a lungo andare ti potresti stancare.
Hai pensato alla possibilità di costruire il plastico su due livelli, in modo da allungare il percorso, inserendo un fascio nascosto per movimentare più convogli?

[Cotolez]

Marshall61: <div align="center" id="quote2"><table class="quote"><tr><td class="quotetd"></td></tr><tr><td class="quotetd2"><span class="quotetext">l'unica domanda che mi sorge è a riguardo di un collegamento fra le due linee principali nella stazione[/quote]
Carlo, non ho capito a quale collegamento ti riferisci. In stazione la linea fa una deviata in entrambi i sensi. Poi, da est verso ovest c'è la diramazione verso la rimessa e il piccolo scalo. Da ovest verso est si dirama un binario tronco (non sono ancora completamente sicuro su quest'ultimo). I due sensi di marcia non si incontrano.

dilan: <div align="center" id="quote2"><table class="quote"><tr><td class="quotetd"></td></tr><tr><td class="quotetd2"><span class="quotetext">Hai pensato alla possibilità di costruire il plastico su due livelli?[/quote]
Sì Antonio, mi sarebbe piaciuto... ma ho 2 problemi:
1- il piano del plastico è a 100cm da terra. Non posso scendere altrimenti non riesco più ad infilare il muso dell'auto.
2- non trovo il modo di salire (e non sarebbe poi troppo alto?). Penso che avrei bisogno minimo di 2 giri di elicoidale e non posso sforare la superficie attuale per più di 10cm.

[Docdelburg]

Con dieci centimetri o poco più in altezza potresti far passare la doppia linea ad un piano inferiore, radente al muro, realizzando anche lì un binario di raddoppio. Per farlo, invece dei due anelli di ritorno dovresti fare una curva ad uscire che poi rientra.

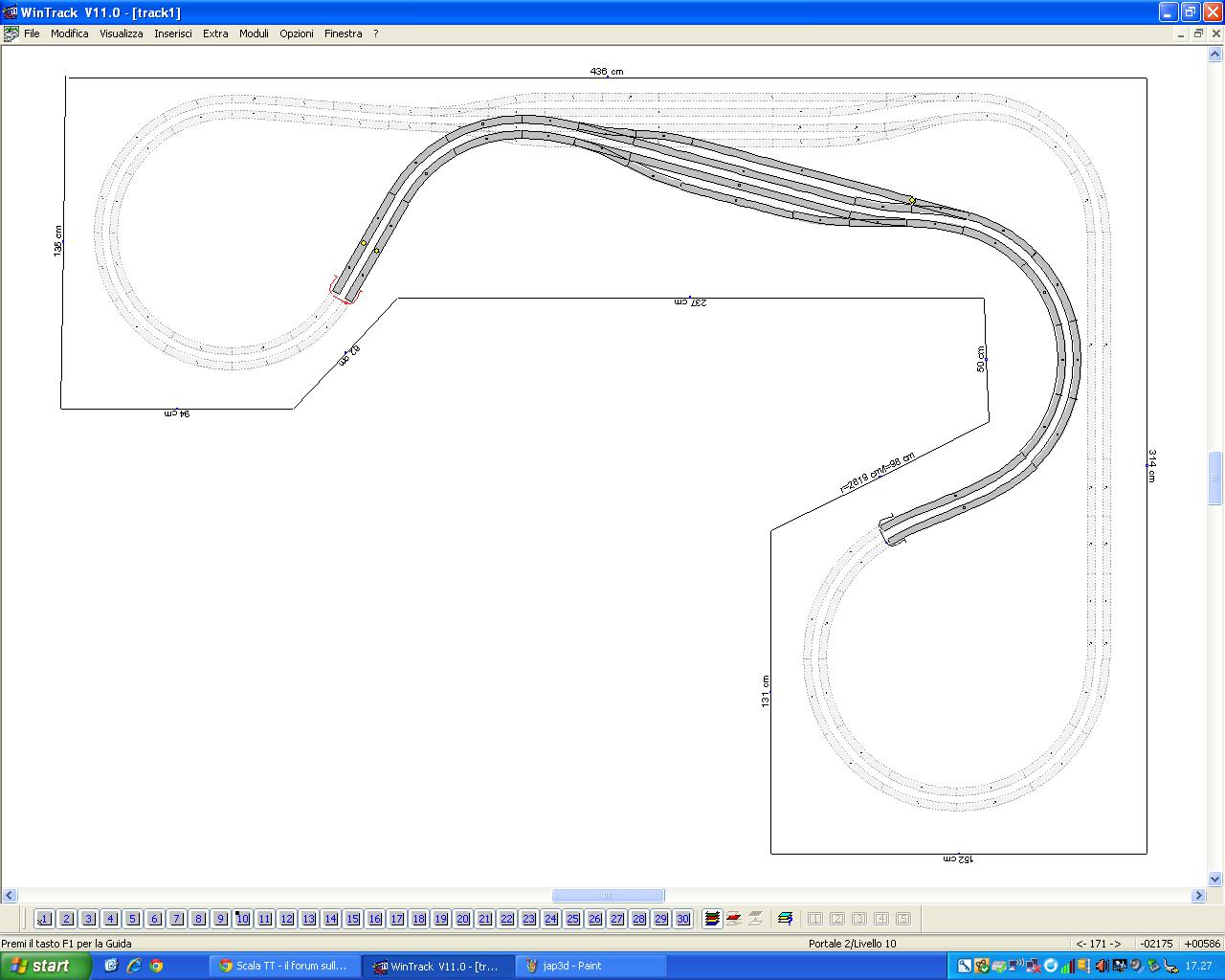

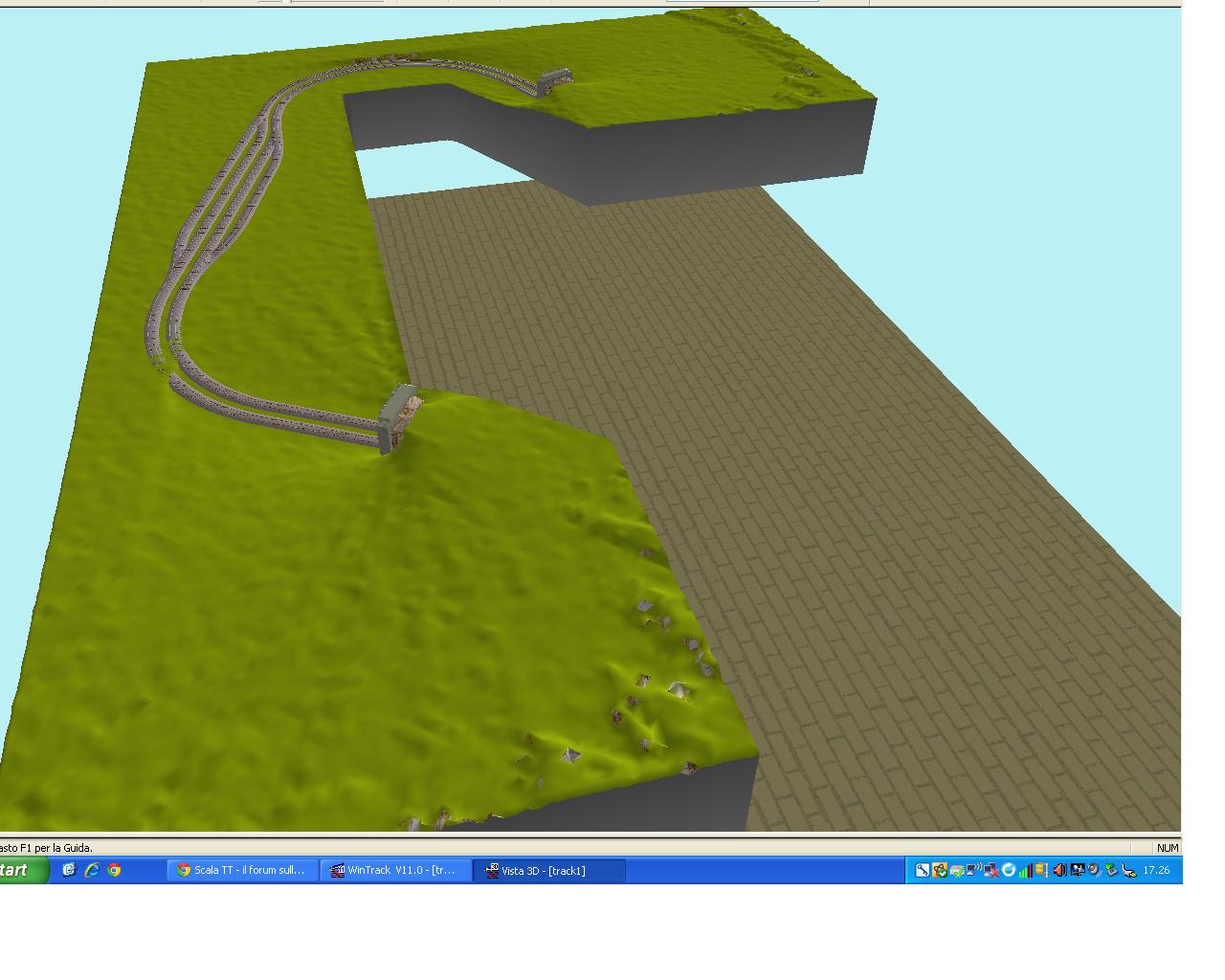

Ho buttato giù velocemente uno schizzo per rendere l'idea.

Immagine:

129,97 KB

Immagine:

113,52 KB

[MrMassy86]

Progetto interessante Marco, sono dello stesso pensiero di Antonio, se hai la possibilità cercherei di sviluppare il tracciato su due livelli se il livello 0 è a 1mt non credo che se sali di 10/20cm sia troppo alto Massimiliano

[Cotolez]

Grazie a tutti per le risposte.
Grazie a Mauro che ha addirittura fatto un progetto!
Ci ho pensato su un po' e:
1- l'idea di Mauro non riesco ad applicarla perchè mi è impossibile scendere e le dimensioni non me lo permettono

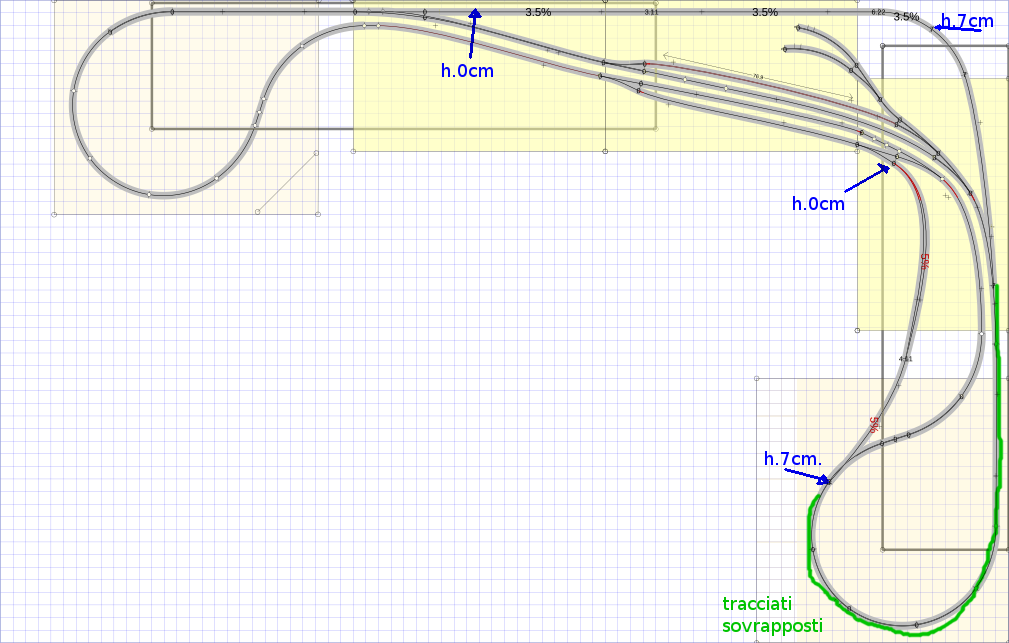

2- volendo salire, mi è venuta questa idea.



E' un po' stiracchiata per via delle pendenze che, soprattutto in direzione sud, sono elevate. Nell'angolo a nord-est ci potrebbe stare una piccola stazioncina come questa http://goo.gl/EdTu59

[fscaimano]

il fatto che puoi elevare il tracciato di 20/30 cm è solo un limite nella tua testa, ovviamente nessuno ti costringe a farlo. Mancano le connessioni tra i binari di corsa, se, ad esempio, dalla rimessa vuoi manovrare in stazione, dovrai per forza fare il giro di metà tracciato. L'ambientazione può anche essere di altra nazione, non per forza giapponese... le risaie ci sono anche in Lombardia...

[fscaimano]

ah, ovviamente mettendo le connessioni tra i binari di corsa creerai dei cappi che vanno gestiti elettricamente in maniera particolare...

[littlejohn]

Un bel progetto, ma sono d'accordo con quanto detto dagli altri sul fatto che creare più livelli renda più interessante il tutto. Se posso darti un consiglio non ti fermare alla primaidea che ti viene. Cerca sempre soluzioni alternative e non avere fretta di partirecon i lavori. Un progetto ben studiato ti evitagrossi problemi successivamente.
Un cordiale saluto
Gian Luca " Littlejohn"

[Docdelburg]

Le pendenze devono rimanere entro il 3% altrimenti dovresti usare una linea a cremagliera (ci sono binari appositi ad esempio della Fleishmann) che corre in fianco alla linea di corsa.
Oppure usi una linea occultata alla vista che corre lungo la parete, come hai disegnato, ma a livello zero, che ti permette di far stazionare un paio di convogli e avere così alternanza di circolazione. In pratica una stazione nascosta senza fare più livelli.

[Cotolez]

Grazie ai vostri consigli penso di aver trovato una soluzione per la realizzazione di un secondo livello con pendenze entro il 3%
Devo ancora svilupparla per benino, intanto proseguo nei lavori.
Son contento di aver sottoposto la mia idea iniziale e di aver ricevuto tanti spunti per migliorarla

[Cotolez]

Ciao a tutti,
pian piano mi sto portando avanti con il lavoro!
Sono riuscito a creare un "secondo livello", mantenendo le pendenze accettabili.
Ruotando leggermente l'intero tracciato ho ottenuto dei tratti rettilinei più lunghi.

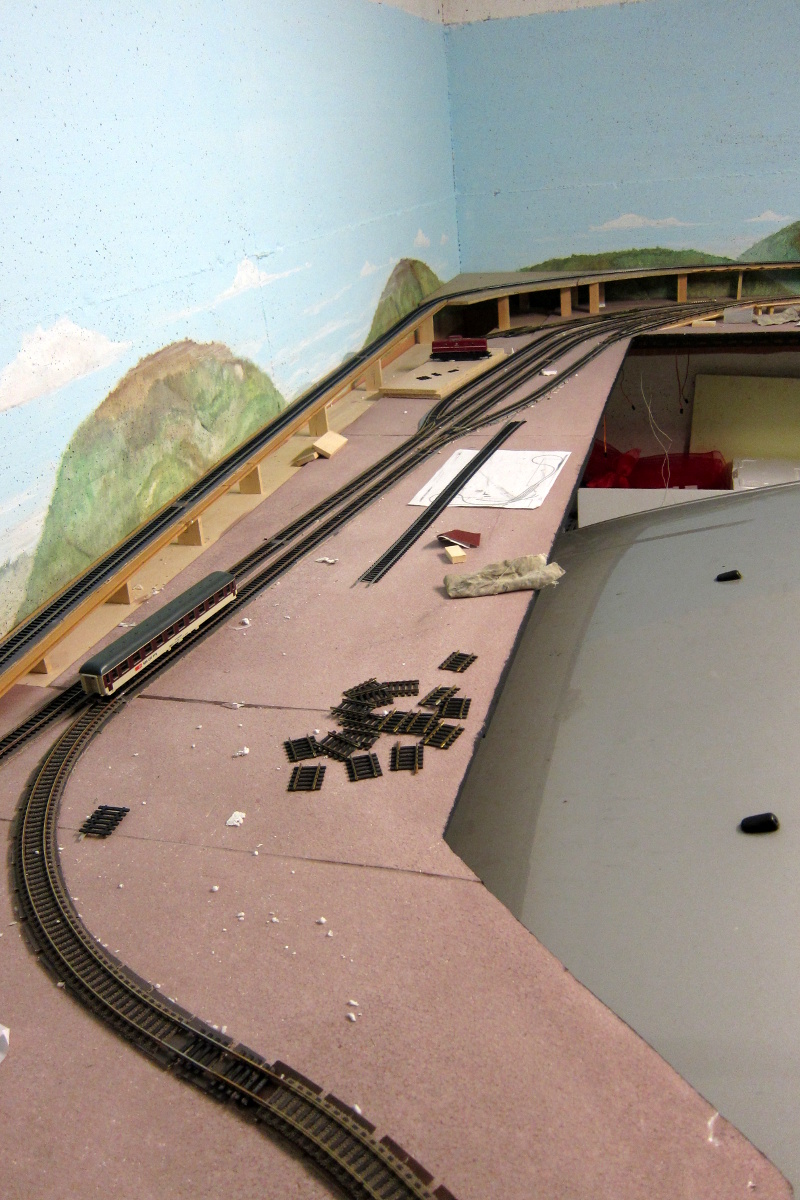

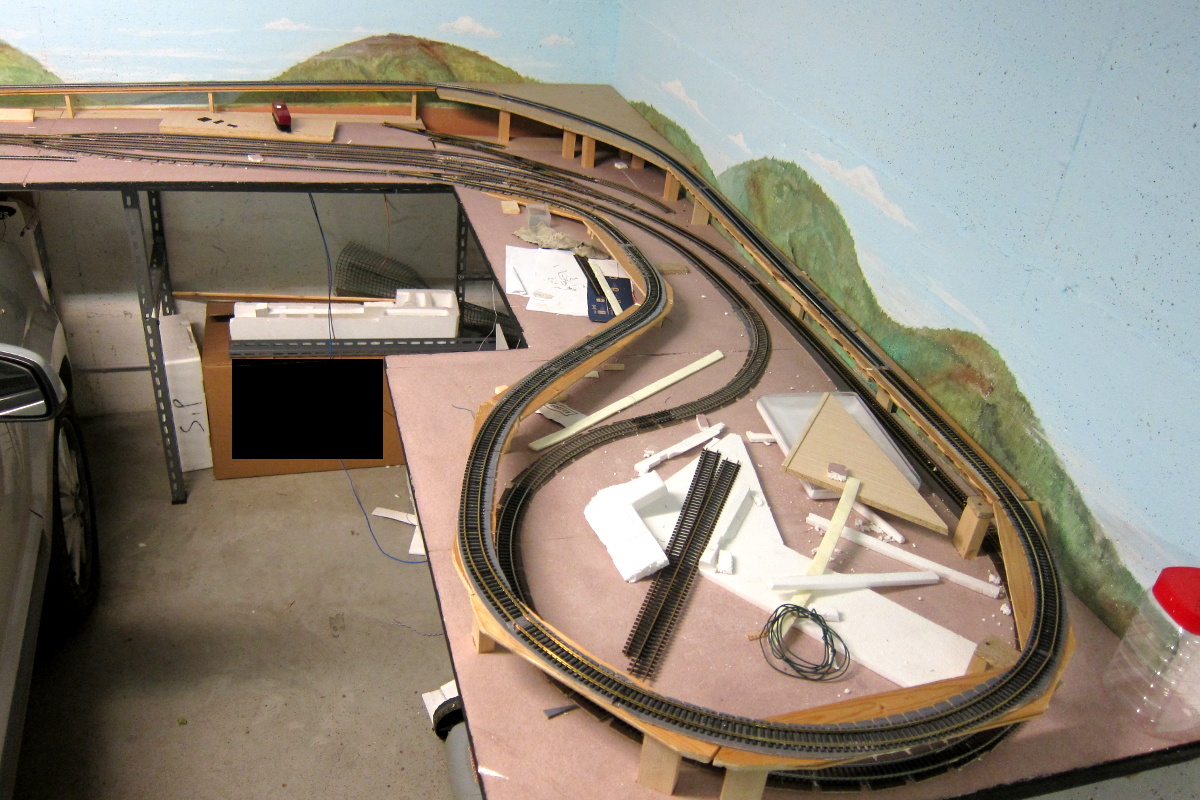

Ecco lo stato attuale:


Immagine:

377,11 KB

Immagine:

387,73 KB

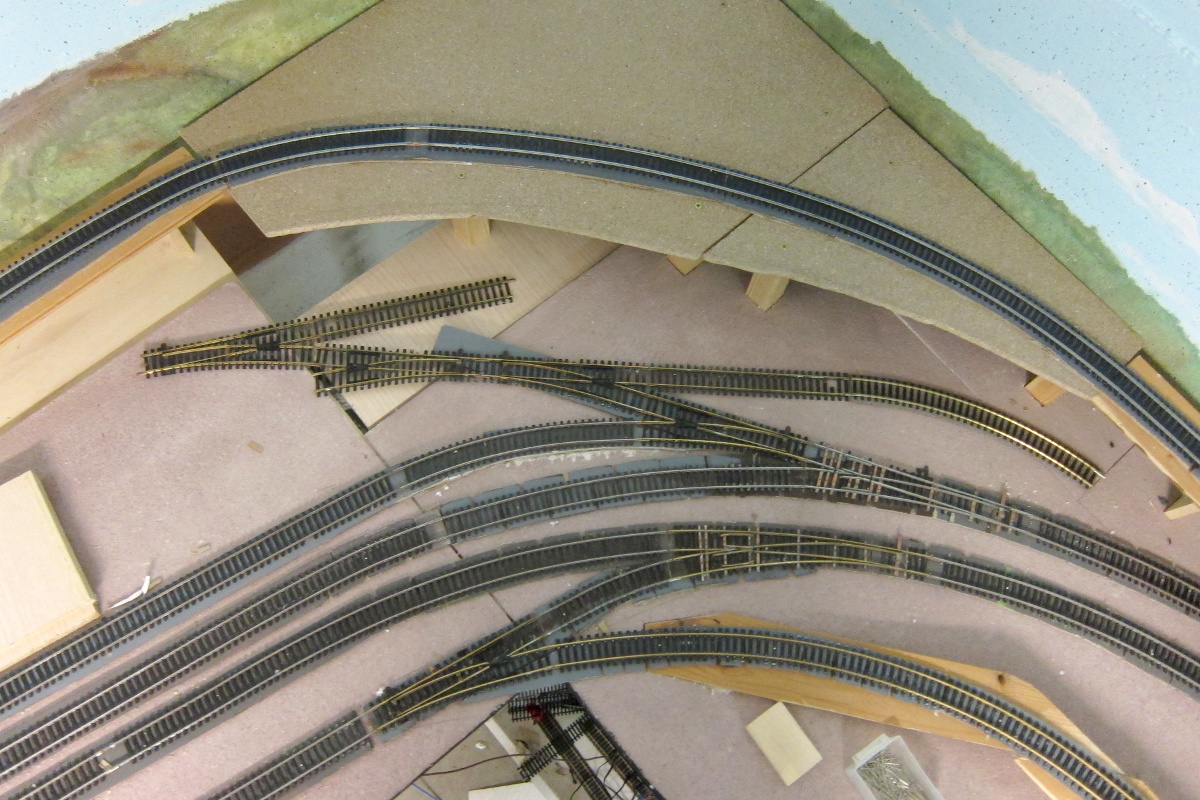

Sto pensando a come posare il piccolo scalo merci.
La soluzione nella foto seguente è quella che più mi piace

Immagine:

397,4 KB

[MrMassy86]

Piacere di risentirti Marco, vedo che il lavoro prosegue molto bene, ottimo Massimiliano

[luciano lepri]

Bellino e originale!
Luciano

[dilan]

Bene! Stai facendo un buon lavoro.

[v200]

Gaugemaster.com in UK tratta la Kato in HO vedi la voce Kato , prezzi in sterline.
Roby

[Egidio]

Ottimo lavoro, direi. Saluti. Egidio.

[Cotolez]

Roby, mi hai dato un'ottima dritta!
Finora non sapevo dove poter acquistare materiale. I venditori alle fiere di modellismo mi han detto chiaro e tondo "Mi spiace, per fare un plastico giapponese hai sbagliato scala!"

Ho iniziato a scrivere il codice per Arduino. Per ora ho implementato la gestione degli scambi
Lo potete scaricare qui: https://github.com/myjapan/stationmaster
