Re: Plastico....avanti tutta
un sensore reed (si collegano due fili) è un rettangolo che si può "nascondere" al posto di una traversina io ne ho comprati un pò da futuraelettronica, non è altro che un interruttore magnetico, metti una calamita sotto il treno, passa e scatta il contatto, poi sta al programma della centralina digerirlo e far reagire il treno di conseguenza. Io nel mio piccolo plastico lo userò con arduino, è una sorta di controllo all' attivazione in pochi secondi faccio fare una rampa di decelerazione al treno per fermarlo in stazione e dopo pochi minuti lo faccio ripartire. :geek:
Io non conosco il tuo software ma penso che non sia difficile fare qualcosa di simile ormai le centraline fanno pure il caffè.
Ho simulato tutto sulla bradbord e funziona, ora sono a eseguire i lavori di "hardware" del plastico il meno l'ho fatto ora devo fare edifici e paesaggio...
Buon divertimento Marco.
caruccio ma quà c'è...
http://www.futurashop.it/interruttore-r ... earch=reed
- Fabio_C
- Messaggi: 97
- Iscritto il: venerdì 18 novembre 2011, 21:15
- Nome: Fabio
- Regione: Campania
- Città: Napoli
- Stato: Non connesso
Re: Plastico....avanti tutta
in queste settimane mi sono dedicato ad alcune attività migliorative, ho avvicinato i 2 scambi della comunicazione (15e16) ed ho portato a termine le prove per il rallentamento con i diodi zener.
Funziona e naturalmente l'appetito vien mangiando.... Devo far rallentare i convogli anche nei 3 binari in stazione ma solo quando hanno il segnale (che ora non c'è) eè rosso, naturalmente tutto in Dcc e senza PC.
Mi metto al lavoro.....
Saluti
Fabio
- SteaMarco
- Messaggi: 830
- Iscritto il: domenica 6 dicembre 2015, 8:30
- Nome: Marco
- Regione: Piemonte
- Città: Moncalieri
- Stato: Non connesso
Re: Plastico....avanti tutta
potresti però spiegarci meglio come viene recepita la frenata Digitale e diodi Zener? In qualche modo viene ingannato il decoder?
Grazie Marco
P.S. Lo schema a che hai postato a me risulta non ingrandibile e non riesco a leggerlo così.
- Fabio_C
- Messaggi: 97
- Iscritto il: venerdì 18 novembre 2011, 21:15
- Nome: Fabio
- Regione: Campania
- Città: Napoli
- Stato: Non connesso
Re: Plastico....avanti tutta
da quello ke ho capito collegare i diodi Zener come sotto riportato, comporta una caduta di tensione/abbassamento del segnale Dcc che viene interpretato dal decoder come una diminizione di velocità da potenziometro.
Per quello che riguarda il plastico, ho inserito in vecchio decoder accessori LDT del tipo SA-DEC (in genere si usa per comandare i semafori) a cui ho collegato un relay doppio su cui ho inserito da un lato i diodi per il rallentamento e sull'altro il futuro semaforo.
In breve:
Segnale "Rosso"
1- Il segnale è sempre a "rosso" (P2-O2)
2- La tratta è in rallentamento per poi permettermi di fermare il convoglio prossimo al segnale (P1-O1)
Segnale "Verde"
1- Il segnale è sempre a "verde" (P2-S2)
2- La tratta è in diretta con il segnale DCC al segnale (P1-S1)
Il segnale cambio aspetto (verde) una volta richiesto ed inserito l'istradamento, il cambio in rosso al momento avviene dopo 5s dal comando di verde.
Saluti
Fabio
- Fabio_C
- Messaggi: 97
- Iscritto il: venerdì 18 novembre 2011, 21:15
- Nome: Fabio
- Regione: Campania
- Città: Napoli
- Stato: Non connesso
Re: Plastico....avanti tutta
per il momento le attività sul tracciato del plastico sono ferme e iniziano per me le noti dolenti.....
Iniziano i lavori della parte scenica che in passato non ho mai intrapreso...
Oggi ho messo mani alla stazione Hornby acquistata alcuni anni fà, ho montato la tettoia e alcuni elementi come le marcatrici e l'orologio.
Poi ho trovato in una scatola gli arredi come le fioriere, le panchine ecc...
Ho provato anche la sporcatura delle rotaie ho usato un pennarello a smalto, che ne pensate?
Saluti
Fabio
- v200
- Messaggi: 10391
- Iscritto il: domenica 3 maggio 2015, 18:31
- Nome: roberto
- Regione: Piemonte
- Città: Torino
- Ruolo: Moderatore
- Stato: Non connesso
Re: Plastico....avanti tutta
Anche se sborda sulle traversine non crea problemi visto che anche al vero una alonatura di polvere rugginosa si deposita ai lati.
La foto è un po piccola credo di vedere dei punti scoperti dal colore basta ripassare quando la prima mano e ben asciutta.
Roby
- MrMassy86
- Socio GAS TT
- Messaggi: 15635
- Iscritto il: sabato 10 novembre 2012, 15:42
- Nome: Massimiliano
- Regione: Toscana
- Città: Capannori
- Ruolo: Moderatore
- Stato: Non connesso
Re: Plastico....avanti tutta
- Fabio_C
- Messaggi: 97
- Iscritto il: venerdì 18 novembre 2011, 21:15
- Nome: Fabio
- Regione: Campania
- Città: Napoli
- Stato: Non connesso
Re: Plastico....avanti tutta
sto posando il materiale di riempimento tra i binari, al momento solo tra il binario 1 e 2.
Il materiale è sabbia silicea in provenienza ferroviaria (in uso nelle sabbiere treno).
La resa non mi sembra delle migliori, che ne pensate?
- v200
- Messaggi: 10391
- Iscritto il: domenica 3 maggio 2015, 18:31
- Nome: roberto
- Regione: Piemonte
- Città: Torino
- Ruolo: Moderatore
- Stato: Non connesso
Re: Plastico....avanti tutta
Purtroppo non riesco a vedere in dettaglio la granulometria del ballast per darti un parere.
Roby
Usi il cellulare o macchina fotografica digitale?
- MrMassy86
- Socio GAS TT
- Messaggi: 15635
- Iscritto il: sabato 10 novembre 2012, 15:42
- Nome: Massimiliano
- Regione: Toscana
- Città: Capannori
- Ruolo: Moderatore
- Stato: Non connesso
Re: Plastico....avanti tutta
Qui c'è spiegato come inserire le foto, dai un'occhiata
topic.asp?TOPIC_ID=10693
Massimiliano
- Fabio_C
- Messaggi: 97
- Iscritto il: venerdì 18 novembre 2011, 21:15
- Nome: Fabio
- Regione: Campania
- Città: Napoli
- Stato: Non connesso
Re: Plastico....avanti tutta
v200 ha scritto:
Io uso fotosizer per ingrandire le foto, come queste che hai postato non riesco ad aprirle con il tablet stasera provo con il PC se ci riesco.
Purtroppo non riesco a vedere in dettaglio la granulometria del ballast per darti un parere.
Roby
Usi il cellulare o macchina fotografica digitale?
Ciao Roby,
le foto sono fatte dal cellulare, ho appena cambiato il formato alle foto inviate
- Giovanni Fiorillo
- Messaggi: 70
- Iscritto il: mercoledì 9 settembre 2015, 19:24
- Nome: Giovanni
- Regione: Lazio
- Città: Roma
- Stato: Non connesso
Re: Plastico....avanti tutta
La tua è commerciale o auticostruita?
Se comparata dove è che marca?
Giovanni
- Fabio_C
- Messaggi: 97
- Iscritto il: venerdì 18 novembre 2011, 21:15
- Nome: Fabio
- Regione: Campania
- Città: Napoli
- Stato: Non connesso
Re: Plastico....avanti tutta
Giovanni Fiorillo ha scritto:
Ciao Fabio, una domanda sulla tettoia per la stazione Hornby. La sto cercando ma l'unica che ho trovato è la simplon model, ma è piccola.
La tua è commerciale o auticostruita?
Se comparata dove è che marca?
Giovanni
Ciao Giovanni,
Sono due pensiline Simplon attaccate tra di loro, avevo avuto anch'io la stessa difficoltà......
Saluti
- Giovanni Fiorillo
- Messaggi: 70
- Iscritto il: mercoledì 9 settembre 2015, 19:24
- Nome: Giovanni
- Regione: Lazio
- Città: Roma
- Stato: Non connesso
Re: Plastico....avanti tutta
Giovanni
- v200
- Messaggi: 10391
- Iscritto il: domenica 3 maggio 2015, 18:31
- Nome: roberto
- Regione: Piemonte
- Città: Torino
- Ruolo: Moderatore
- Stato: Non connesso
Re: Plastico....avanti tutta
Come granulometria credo che ci siamo, vediamo qualche risposta da chi fa HO io faccio enne e zeta
- MrMassy86
- Socio GAS TT
- Messaggi: 15635
- Iscritto il: sabato 10 novembre 2012, 15:42
- Nome: Massimiliano
- Regione: Toscana
- Città: Capannori
- Ruolo: Moderatore
- Stato: Non connesso
Re: Plastico....avanti tutta
- Fabio_C
- Messaggi: 97
- Iscritto il: venerdì 18 novembre 2011, 21:15
- Nome: Fabio
- Regione: Campania
- Città: Napoli
- Stato: Non connesso
Re: Plastico....avanti tutta
La massicciata è posata (tranne per un piccolo pezzo).
Domanda: secondo voi devo sporcarla?
- v200
- Messaggi: 10391
- Iscritto il: domenica 3 maggio 2015, 18:31
- Nome: roberto
- Regione: Piemonte
- Città: Torino
- Ruolo: Moderatore
- Stato: Non connesso
Re: Plastico....avanti tutta
Sempre ardua questa decisione, molto dipende dal tuo gusto, ricerca del realismo e vena artistica.
Invecchiando ad arte le rotaie poi tocca ovviamente dedicare la medesima attenzione a tutto il paesaggio, invece se cerchi solo di eliminare il luccichio si può fare una via di mezzo.
Personalmente amo molto l' invecchiamento anche spinto quindi ti dico di si invecchia

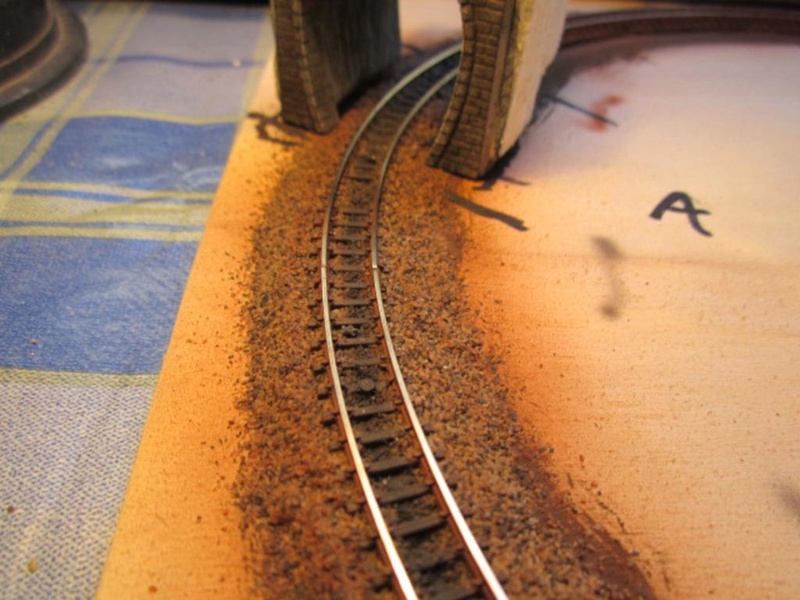

Un mio lavoro in Z sulle rotaie topic.asp?TOPIC_ID=13933
Immagine:
159,76 KB
Le tecniche sono varie dalla più semplice con il pennarello indelebile Uniposca alla più complessa con l' areografo ( molto utili le schede di modellismo a riguardo)
- Fabio_C
- Messaggi: 97
- Iscritto il: venerdì 18 novembre 2011, 21:15
- Nome: Fabio
- Regione: Campania
- Città: Napoli
- Stato: Non connesso
Re: Plastico....avanti tutta
Egidio ha scritto:
Una sporcatina non guasterebbe........ Saluti. Egidio.
Cosa,come[8]
- MrMassy86
- Socio GAS TT
- Messaggi: 15635
- Iscritto il: sabato 10 novembre 2012, 15:42
- Nome: Massimiliano
- Regione: Toscana
- Città: Capannori
- Ruolo: Moderatore
- Stato: Non connesso
Re: Plastico....avanti tutta
http://www.scalatt.it/bottega%20plastic ... rotaie.htm
http://www.scalatt.it/bottega%20plastic ... ografo.htm
Massimiliano
- Fabio_C
- Messaggi: 97
- Iscritto il: venerdì 18 novembre 2011, 21:15
- Nome: Fabio
- Regione: Campania
- Città: Napoli
- Stato: Non connesso
Re: Plastico....avanti tutta
ecco i lavori eseguiti questo fine settimana
1.Completamento della massicciata, ancora da sporcare
2.Supporti dei portali delle gallerie, da montare
Saluti
Fabio
- Fabio_C
- Messaggi: 97
- Iscritto il: venerdì 18 novembre 2011, 21:15
- Nome: Fabio
- Regione: Campania
- Città: Napoli
- Stato: Non connesso
Re: Plastico....avanti tutta
strucco colorato con marrone acrilico e sabbia.
