Re: Progetto Zen: Cubo ( scala Z/1:220 )

#51 Messaggio da robiravasi62 »

Bellissimo


Roberto

Avatar utente
Egidio
Messaggi: 14002
Iscritto il: giovedì 17 maggio 2012, 13:26
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Stato: Non connesso

Re: Progetto Zen: Cubo ( scala Z/1:220 )

#52 Messaggio da Egidio »

[264] Saluti. Egidio. [51]
Egidio Lofrano

Avatar utente
v200
Messaggi: 10409
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: Torino
Ruolo: Moderatore
Stato: Non connesso

Re: Progetto Zen: Cubo ( scala Z/1:220 )

#53 Messaggio da v200 »

Trovo interessante questa realizzazione, mi ricorda qualcosa che avevo visto sui vecchi cataloghi.
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 15679
Iscritto il: sabato 10 novembre 2012, 15:42
Nome: Massimiliano
Regione: Toscana
Città: Capannori
Ruolo: Moderatore
Stato: Non connesso

Re: Progetto Zen: Cubo ( scala Z/1:220 )

#54 Messaggio da MrMassy86 »

Molto interessante, un modo alternativo di realizzare un plastico, complimenti!!!
Massimiliano [253]
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca

Avatar utente
Stè56
Messaggi: 178
Iscritto il: venerdì 8 settembre 2017, 13:39
Nome: Stefano
Regione: Marche
Città: Agugliano
Stato: Non connesso

Re: Progetto Zen: Cubo ( scala Z/1:220 )

#55 Messaggio da Stè56 »

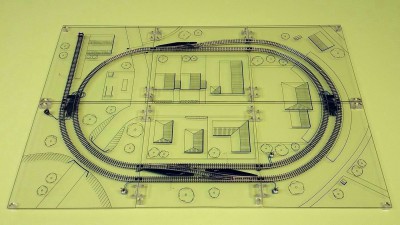

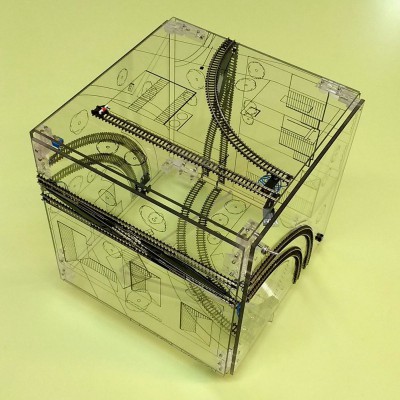

Queste sotto sono le foto del completamento del progetto:

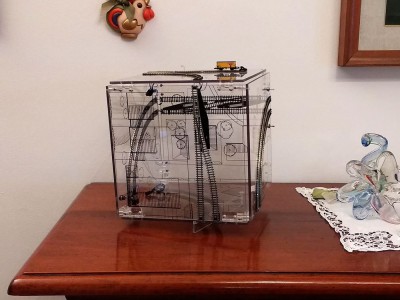

Qui potete vedere il "soprammobile" in posizione:

Infine, questo è il video di presentazione:
Non hai i permessi necessari per visualizzare i file allegati in questo messaggio.

Avatar utente
adobel55
Socio GAS TT
Messaggi: 11082
Iscritto il: venerdì 18 novembre 2011, 15:51
Nome: Adolfo
Regione: Lazio
Città: Roma
Ruolo: Moderatore
Stato: Non connesso

Re: Progetto Zen: Cubo ( scala Z/1:220 )

#56 Messaggio da adobel55 »

Proprio un ottimo lavoro, molto originale.
Ciao

Avatar utente
robiravasi62
Messaggi: 1106
Iscritto il: martedì 30 dicembre 2014, 11:49
Nome: roberto
Regione: Lombardia
Città: belgioioso
Stato: Non connesso

Re: Progetto Zen: Cubo ( scala Z/1:220 )

#57 Messaggio da robiravasi62 »

CAPOLAVORO!!!!!!
Roberto

Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 15679
Iscritto il: sabato 10 novembre 2012, 15:42
Nome: Massimiliano
Regione: Toscana
Città: Capannori
Ruolo: Moderatore
Stato: Non connesso

Re: Progetto Zen: Cubo ( scala Z/1:220 )

#58 Messaggio da MrMassy86 »

Bravissimo Stefano, ottimo risultato e idea davvero geniale!!!!
Massimiliano [253]
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca

Avatar utente
Egidio
Messaggi: 14002
Iscritto il: giovedì 17 maggio 2012, 13:26
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Stato: Non connesso

Re: Progetto Zen: Cubo ( scala Z/1:220 )

#59 Messaggio da Egidio »

Bravissimo !! Saluti. Egidio. [51]
Egidio Lofrano

Avatar utente
v200
Messaggi: 10409
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: Torino
Ruolo: Moderatore
Stato: Non connesso

Re: Progetto Zen: Cubo ( scala Z/1:220 )

#60 Messaggio da v200 »

Più che un fermodellista un architetto di interni, sono veramente colpito da questo progetto modernista. Una conferma che con la Z si possono creare progetti di tutti i tipi.
Complimenti Stefano per la Tua inventiva
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
Stè56
Messaggi: 178
Iscritto il: venerdì 8 settembre 2017, 13:39
Nome: Stefano
Regione: Marche
Città: Agugliano
Stato: Non connesso

Re: Progetto Zen: Cubo ( scala Z/1:220 )

#61 Messaggio da Stè56 »

Alla conclusione di questo progetto, oltre ai ringraziamenti per i vostri complimenti, devo rispondere alla richiesta di Andrea C. e fare alcune considerazioni finali.

Riguardo ai materiali, ho usato quasi sempre gli avanzi dei precedenti progetti, ma qui sotto indico dove li ho presi, da cui si può risalire ai prezzi:
- Lastra in policarbonato sp. 4 mm: l'ho trovata in una grande ferramenta della mia città (mezza lastra di Lexan - 2x1,5 m - a 140€), ma si può trovare su Amazon, per esempio qui: https://www.amazon.it/dp/B06WGYL3CQ/ref ... UTF8&psc=1
- Barra 10x10 mm in plexiglass per i piedini: https://www.plexishop.it/it/plexiglass/ ... 10-mm.html
- Magneti d.4x10 mm: https://www.amazon.it/gp/product/B075PB ... UTF8&psc=1
- Cerniere in plexiglass: https://www.amazon.it/gp/product/B00X2X ... UTF8&psc=1
- Binari: https://www.1zu220-shop.de/Maerklin/Gle ... 00005.html
- Viti per binari: Peter Post 08056 (sembrano non più disponibili nel sito ufficiale)
- Filo inox 0,35 mm e Polikristal 0,75 mm per gli sganciavagoni: ferramenta
- Basetta millefori: https://www.amazon.it/gp/product/B01CYL ... UTF8&psc=1
- Deviatori e presa alimentazione: negozio elettronica
- Cavi elettrici: cavetti dei deviatoi elettrici Marklin
- Connettori per ventole pc: https://www.amazon.it/gp/product/B07CN5 ... UTF8&psc=1
- Viti varie:
https://www.amazon.it/gp/product/B01KFQ ... UTF8&psc=1
https://www.amazon.it/gp/product/B01L7P ... UTF8&psc=1
https://www.amazon.it/gp/product/B01CE9 ... UTF8&psc=1
- Pennarelli STABILO OHPen Universal Permanent: cartoleria

Come considerazioni tecniche finali devo dire che questo progetto ha richiesto una notevole precisione di realizzazione e di montaggio.
Usare cerniere in metallo senza giochi e plexiglass (è più bello del policarbonato) più spesso e tagliato col laser avrebbe ridotto i problemi. Inoltre, per saldare le basette forate alle estremità dei binari bisogna prestare molta attenzione per evitare deformazioni nelle testate. [253]

Avatar utente
v200
Messaggi: 10409
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: Torino
Ruolo: Moderatore
Stato: Non connesso

Re: Progetto Zen: Cubo ( scala Z/1:220 )

#62 Messaggio da v200 »

Grazie per i link
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
Stè56
Messaggi: 178
Iscritto il: venerdì 8 settembre 2017, 13:39
Nome: Stefano
Regione: Marche
Città: Agugliano
Stato: Non connesso

Re: Progetto Zen: Cubo ( scala Z/1:220 )

#63 Messaggio da Stè56 »

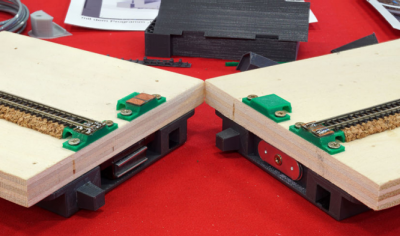

Sull'ultimo numero di Trainini presentano una versione magnetica per la giunzione dei moduli:
giunzione magnetica trainini.png

Poi, ho ritrovato il link giusto per le viti che uso per fissare i binari:
http://www.peter-post-werkzeuge.de/shop ... chlitz.php

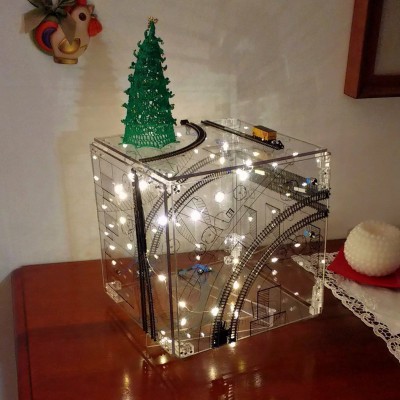

Infine, voglio farvi vedere come le mie donne hanno addobbato il Cubo per il Natale:
Colgo l'occasione per fare gli auguri a tutti! [182]
Non hai i permessi necessari per visualizzare i file allegati in questo messaggio.

Avatar utente
v200
Messaggi: 10409
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: Torino
Ruolo: Moderatore
Stato: Non connesso

Re: Progetto Zen: Cubo ( scala Z/1:220 )

#64 Messaggio da v200 »

Interessante il nuovo sistema di aggancio modulare con magneti e incastri , si intravede anche la dima per le rotaie.
Ma che idea simpatica
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
Egidio
Messaggi: 14002
Iscritto il: giovedì 17 maggio 2012, 13:26
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Stato: Non connesso

Re: Progetto Zen: Cubo ( scala Z/1:220 )

#65 Messaggio da Egidio »

Bel sistema. Saluti. Egidio. [51]
Egidio Lofrano

Avatar utente
robiravasi62
Messaggi: 1106
Iscritto il: martedì 30 dicembre 2014, 11:49
Nome: roberto
Regione: Lombardia
Città: belgioioso
Stato: Non connesso

Re: Progetto Zen: Cubo ( scala Z/1:220 )

#66 Messaggio da robiravasi62 »

volevo segnalare l'idea di visentin (precedente al trainini di dicembre) https://sites.google.com/view/lamiascal ... one-moduli sempre per prendere spunto e avere una visione di ciò che è stato già fatto. lui usa il polistirolo per i moduli.
Roberto

Avatar utente
Stè56
Messaggi: 178
Iscritto il: venerdì 8 settembre 2017, 13:39
Nome: Stefano
Regione: Marche
Città: Agugliano
Stato: Non connesso

Re: Progetto Zen: Cubo ( scala Z/1:220 )

#67 Messaggio da Stè56 »

L'accoppiamento con pezzi fissati direttamente sui binari è molto più preciso e non richiede aggiustamenti. Poi, essendo le basi dei moduli in polistirolo, materiale non proprio rigido, è necessario.
Concettualmente, l'accoppiamento è come quello tra le massicciate dei binari Rokuhan, ma col bloccaggio magnetico.

Avatar utente
v200
Messaggi: 10409
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: Torino
Ruolo: Moderatore
Stato: Non connesso

Re: Progetto Zen: Cubo ( scala Z/1:220 )

#68 Messaggio da v200 »

Sono un po perplesso sulla scelta del polistirolo, non proprio di lunga durata con il maneggiamento e urti accidentali. anche come base su cui installare oggetti penetranti tipo pali o alberi non mi da molta fiducia per una durata soddisfacente. Un modulo rimane soggetto ad una movimentazione intensa.
Interessante i blocchetti per l'accoppiamento tra moduli
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
robiravasi62
Messaggi: 1106
Iscritto il: martedì 30 dicembre 2014, 11:49
Nome: roberto
Regione: Lombardia
Città: belgioioso
Stato: Non connesso

Re: Progetto Zen: Cubo ( scala Z/1:220 )

#69 Messaggio da robiravasi62 »

Robi, sono d'accordo con te per il polistirolo; io per il mio "cerchio di prova" loco in Z ho usato come base del polistirene giallo, che è duro e mantiene la forma e potrei anche farci un pensierino. (viene usato come isolante nelle costruzioni, percui l' ho avuto gratis in cantiere...)
interessante l'accoppiamento. E comunque pensavo anche di fare moduli anfibi che si possono interfacciare col tuo e quelli di altri. Per ora ho appena fatto funzionare un ice1 fur blaster che in effetti non aveva niente, solo olio duro, non l'ho neanche pulito, ho solo tolto i carrelli e oliato gli ingranaggi col singer fatto girare il motore dando corrente alle spazzole direttamente, rimontato e va. Per non parlare dell E144 venduto come non funzionante e messo sul binario è partito come un razzo... boh, finora ho avuto fortuna con i non funzionanti ( e solo con quelli, lasciamo perdere i problemi veri....)
Roberto

Avatar utente
Stè56
Messaggi: 178
Iscritto il: venerdì 8 settembre 2017, 13:39
Nome: Stefano
Regione: Marche
Città: Agugliano
Stato: Non connesso

Re: Progetto Zen: Cubo ( scala Z/1:220 )

#70 Messaggio da Stè56 »

Si può irrobustire il polistirene con un bordo di legno, come fa Luke Towan:

Avatar utente
v200
Messaggi: 10409
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: Torino
Ruolo: Moderatore
Stato: Non connesso

Re: Progetto Zen: Cubo ( scala Z/1:220 )

#71 Messaggio da v200 »

In effetti utilizzare il polistirolo estruso da edilizia da migliori risultati di quello comune per imballo, utilizzare MDF medium density foam non è del tutto sbagliato per un utilizzo casalingo dove si ha una maggiore attenzione per i propri lavori. Anche fare una struttura a sandwich come i fermodellisti americani ( da anni utilizzatori di questa tecnica ) strato di MDF rivestito di lamine in legno è una soluzione che garantisce una maggior robustezza, a questo punto si può pensare anche alla balsa per il discorso legerezza.
Solo che trasportare o montare alle manifestazioni conviene un modulo più robusto per resistere ai maneggiamenti, in Z grazie alle dimensioni più minute moduli in lasercut potrebbero risolvere alcune problematiche
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
Alfaluna
Messaggi: 527
Iscritto il: martedì 7 giugno 2022, 20:43
Nome: Lorenzo
Regione: Lombardia
Città: Vittuone
Stato: Non connesso

Re: Progetto Zen: Cubo ( scala Z/1:220 )

#72 Messaggio da Alfaluna »

Arrivo con "l'ultimo treno" a farti i complimenti per questo bellissimo oggetto d'arredamento
Lorenzo Gran pasticcione in libertà vigilata

Avatar utente
enrigua
Messaggi: 46
Iscritto il: lunedì 29 agosto 2022, 15:52
Nome: Enrico
Regione: Liguria
Città: Genova
Stato: Non connesso

Re: Progetto Zen: Cubo ( scala Z/1:220 )

#73 Messaggio da enrigua »

Spettacolo!!!!
