Elettricità a pali stradali e di stazione

[MrMassy86]

Riccardo intanto vedo che il lampione è a led, quindi devi saldare una delle due resistenze ad un polo, altrimenti bruci la lampadina, (i due file se ho visto bene non hanno guarnizioni, quindi metterei anche due guarnizioni termo restringenti una volta saldata la resistenza a uno dei due fili)
Poi io semplicemente tendo a collegare in serie le luci, portando i fili a un set di distribuzione come questo

e da li possono uscire i due fili da portare ad un classico interruttore on/off e al trasformatore
il sistema roco non lo conosco, non posso aiutarti.

[v200]

I led vanno alimentati in corrente continua, se invece hai un alimentatore in corrente alternata occorre un ponte diodi.
Ora per mia esperienza collego 10 lampionimalla volta tramite un interruttore

[sal727]

Leggendo le istruzioni nell'immagine in orizzontale, c'è scritto che funzionano anche senza la resistenza, però fanno molta più luce, inoltre dice anche che si può variare il valore della resistenza in base al gradimento, in poche parole Riccardo puoi anche utilizzarli collegando i due fili senza la resistenza che c'è di corredo alimentandoli in DC(corrente continua), dall'immagine i due fili sembrano uguali, non vedo riferimenti al + ed al - , si prova se non si accende inverti i fili, solamente che fanno molta luce e potrebbe anche essere fastidiosa, per diminuire la luce si usa la resistenza in serie ad uno dei due fili, usi quella in dotazione oppure se vuoi diminuire ancor di più la luce ne metti una di valore superiore, se invece la vuoi aumentare si mette di valore inferiore, dai colori che si vedono (giallo-viola-marrone) quella è di 470 ohm, è sempre consigliabile mettere la resistenza.

[v200]

Se devi posizionare utilizzatori elettrici sul plastico occorre iniziare ad imparare un po di ABC del elettricista non cose complesse ma quelle essenziali per poter fare i necessari lavori sul plastico.
Essenziale imparare a fare le saldature e documentarsi sulle basi cosa è un led, corrente continua e alternata, diodi,resistenze ed altri componenti potrebbe essere di aiuto leggere qui http://www.modellismopavese.com/le-sche ... 3144531250 schede ben fatte e facili da capire.
Personalmente sono nozioni che ho imparato seguendo il forum non è il mio ambito scolastico anzi sono o meglio un ex odontotecnico più uso a scolpire e fondere che fare collegamenti elettrici ma la passione e voglia ti permettono di crescere in nozioni dal ABC analogico, digitale e fino ad utilizzare microprocessori come Arduino .
Senz'altro bazzicando le pagine del forum troverai molte info, poi basta chiedere

[v200]

No non ancora.
Per inserire un capocorda sulle lamelle di contatto chiedi un fast tipo automobilistico

[v200]

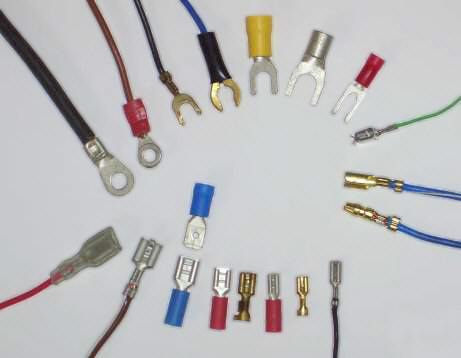

Si chiamano fast, per 12 V volt ne trovi di vari tipi e modelli vai con la tua ciabatta di connessione per vedere la misura.
Qui una selezione

[v200]

Quelli che ti servono sono qui sotto segnalati dalla freccia

[v200]

Cavetto da 12 V volt da 1, 5 mm di diametro con la guaina qualche centesimo in più. Li trovi sfusi, a treccia in bobine e accoppiati, ti occorre un cavetto rosso positivo e uno nero negativo.
Per fare vari collegamenti tra i fili puoi utilizzare un multi connettore sezionabile mammut i meno costosi tramite seghetto li suddividi in blocchetti con quattro prese due per lato.
Inserisci un cavetto ad un capo e dal altro sempre con il medesimo colore quello da unire. Al centro trovi un foro per inserire la vite che lo fissa al piano di legno

[fabio]

Perfetto Roby, cercherò di farcela e se ci riesco ...caffè pagato a tutti.

Ciao Riccardo,vista la tua difficolta con le basi elettriche forse ti occorre un aiuto "diretto".
di che zona sei?
Potresti venire a trovarci in sede e ti faccio vedere come collegare LE CETRE,e non cedre e apprendere qualche rudimento.

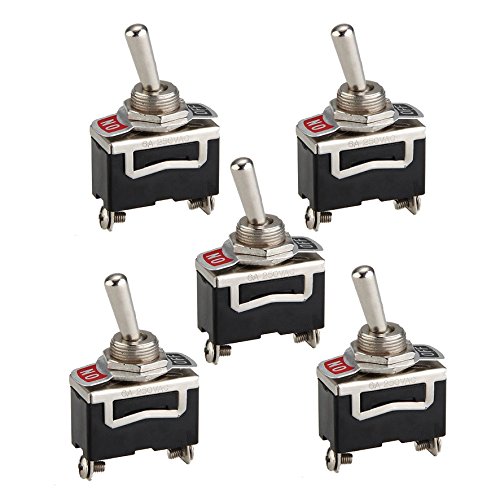

l'interuttore Roco lo eviterei,per collegarlo ti occorrono i suoi connettori o devi saldare i fili sui pcb,se vuoi usare i Faston che ti consiglia Roby devi prendere degli interruttori a bilanciere o a levetta come in foto.

[claudio.co958]

... scusa Riccardo, non farti dei film, ... anche se non sai niente di elettrico/elettronico, ti consiglierei di utilizzare i tutorial, ce ne sono a uffo, potresti costruire una bomba atomica, chiaramente in H0.
inizia con l' ABC di elettricità per poi passare all'elettronica semplice, ... ho letto tutto quello che ti hanno scritto gli amici del forum, ... la tua risposta ... non ci hai capito una cippalippa
esempio: fare una saldatura ( naturalmente fatta bene ) in elettronica sembrerebbe molto semplice, accendi il saldatore, avvicini lo stagno, lo fondi, coli lo stagno sul filo o sul componente ed è fatta, ... ssseeee, ... 1) ti puoi bruciare un dito 2) se non metti il flussante puoi fare una saldatura fredaa o non saldare niente 3) sei stato 10 minuti a cercare di saldare il componente e lo hai bruciato .....

queste sono solo stupidagini, ... ma alla fine, effettivamente, uno che non ci capisce niente, agisce proprio così ....

perciò, inizia con l' ABC e i tutorial, se poi trovi un amico elettronico che ti insegna le basi, ... hai svoltato !!!

... e se ti va, ci possiamo prendere un caffè a Roma Serafico il 16
ti invio il cell in mp

[claudio.co958]

Ok, per Villa Eur Happy Model, ... una volta si chiamava Serafico, comunque è la mostra scambio di Roma
a sabato
Claudio

p.s.: ti ho mandato un mp

[fabio]

io sono in zona EUR.

vabbè noi siamo in zona Casilina-Palmiro Togliatti,ma non credo sia un problema.
Comunque sarò anche io sabato a happy Model

[v200]

Dai prendi un saldatore, un po di stagno e fili, lampada, porta lampada e pila da 9 V per iniziare
