Recupero led

[Sergio Trucco]

C'è qualcuno che può aiutarmi?
Mi si è bruciata una lampadina a led o meglio un led si è bruciato e non funziona più allora ho pensato di recuperare le altre barrette ma non riesco a capire a quale voltaggio vengano alimentate.

su questa il led bucato.

le barrette si potrebbero utilizzare dentro ai fabbricati del plastico, è anche possibile recuperarli singolarmente oppure no?.
Grazie a chi vorrà aiutarmi.

[adobel55]

Personalmente non ci capisco tanto, però l'idea del recupero mi stuzzica, in quanto ne ho alune a casa di queste lampadine che non ho potuto utilizzare in quanto per effetto della corrente di ritorno a bassa tensione si accendono fievolmente anche a interruttore spento.
Un saluto.
Adolfo

[Pierluigi1954]

Tieni presente che tutti i led bianchi caldi o freddi funzionano a 3 volt circa.
Di solito sono collegati in serie per ottenere la tensione più vicina (in questo caso 220v) con l'aiuto di una resistenza si ottimizza il tutto.
1-Puoi smontare singolarmente i led
2-puoi verificare se sono collegati in serie e in quale numero tra loro.
3-Una volta appurato tutto questo puoi decidere di utilizzarli in serie di 3 (a 12v) o singolarmente
Non ho mai smontato una lampadina e quindi non posso essere più preciso.

Ciao

[Sergio Trucco]

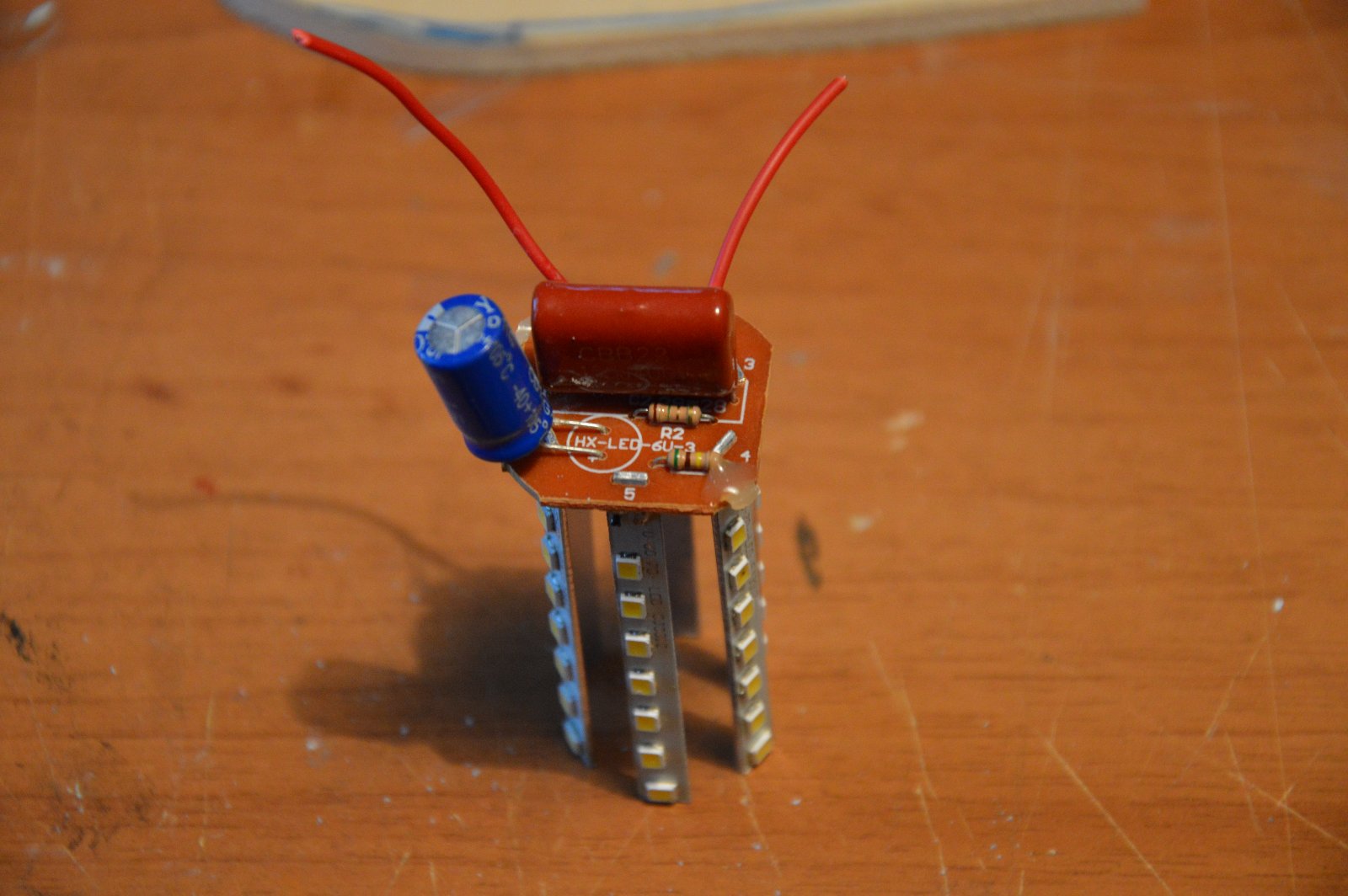

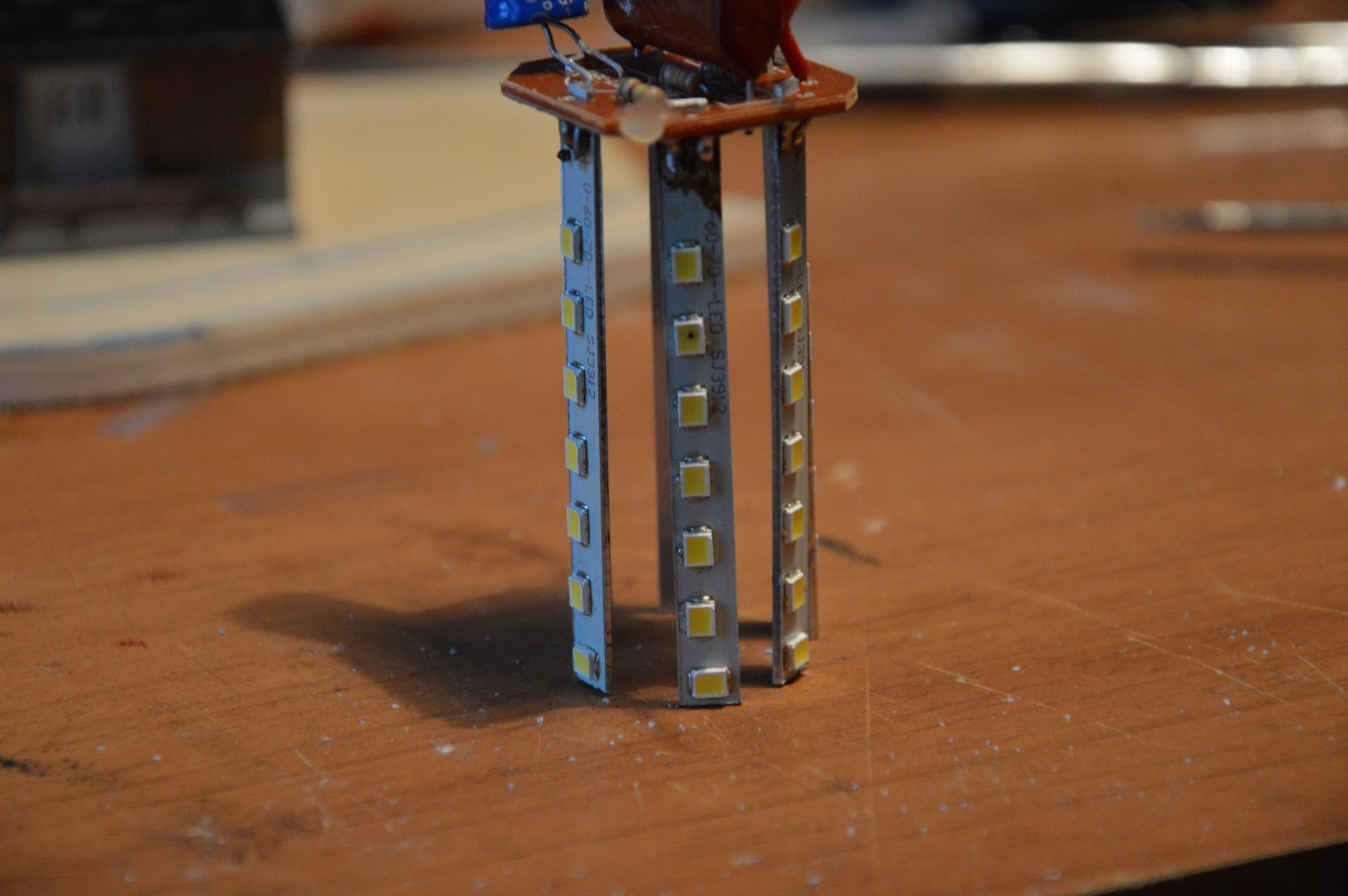

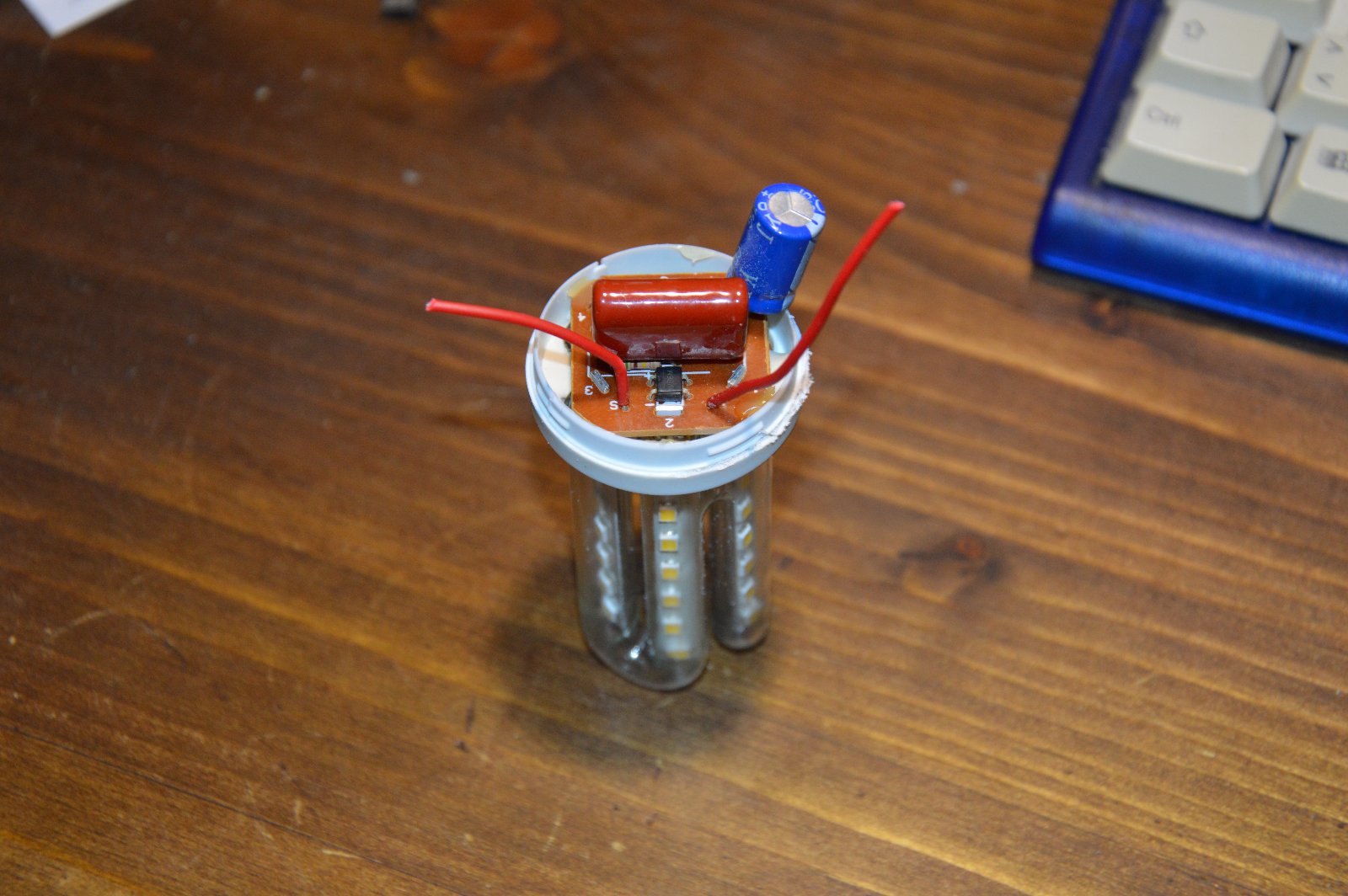

sono in tutto 7 per file per 6 file quindi 42 in totale quindi se ognuno viene alimentato a 3 volt farebbe 126 volt e non 220, però ci sono 3 resistenze sul telaio poi un CBB22 155J400V un condensatore 15 microfarad 250 V ed un MB6M che penso sia un raddrizzato in quanti da un parte ha un + ed un - mentre sugli altri due zoccoli non ha niente, i led dei faretti li ho recuperati senza difficoltà staccandoli ed inserendo la solita resistenza.

[marioscd]

come ti hanno già detto i LED bianchi hanno una tensione di drop di circa 3V cadauno. Se li utilizzerai singolarmente dovrai calcolarti la resistenza di caduta col solito sistema (ci sono un sacco di calcolatori di resistenze per LED online) mentre se li vuoi utilizzare in gruppo (quindi per singola barretta da 7 LED) dovrai per prima cosa verificare come sono collegati tra loro. Se sono tutti in serie avrai 7 LED a 3 V ciascuno quindi dovrai alimentarli a 21 V circa (tensione minima, per tensioni superiori bisogna calcolare la solita resistenza di caduta), se non sono tutti in serie bisogna capire come sono raggruppati e quindi non posso darti altre info, non avendo questo dato. In sostanza, però... al di la di tutto i LED bianchi sono tutti sostanzialmente uguali (elettricamente parlando) quindi se li gestirai uno per uno questi saranno identici a quelli che già conosci. L'unica variabile è la corrente che vorrai utilizzare (e che farà variare l'efficienza luminosa del LED stesso) e questa corrente (valore tra pochi mA e un massimo di 15/20 mA) sarà funzione della tensione di alimentazione (non inferiore a 3V) e quindi della resistenza utilizzata.

ciao

[Sergio Trucco]

Ok per le info penso che siano in serie in quanto bruciando un led non si è più acceso nulla.

[fabio]

Personalmente non ci capisco tanto, però l'idea del recupero mi stuzzica, in quanto ne ho alune a casa di queste lampadine che non ho potuto utilizzare in quanto per effetto della corrente di ritorno a bassa tensione si accendono fievolmente anche a interruttore spento.
Un saluto.
Adolfo

verifica che il tuo interruttore interrompa la fase e non il neutro,generalmente il problema è quello

[fabio]

Ok per le info penso che siano in serie in quanto bruciando un led non si è più acceso nulla.

ne ho smontate una 50 ntina
e utilizzati in serie e singolarmente basta perderci un pò di tempo,partendo dai consigli che ti ha dato Mario e misurando le Ma assorbite sino a trovare un compromesso di assorbimento e intensità

[fabio]

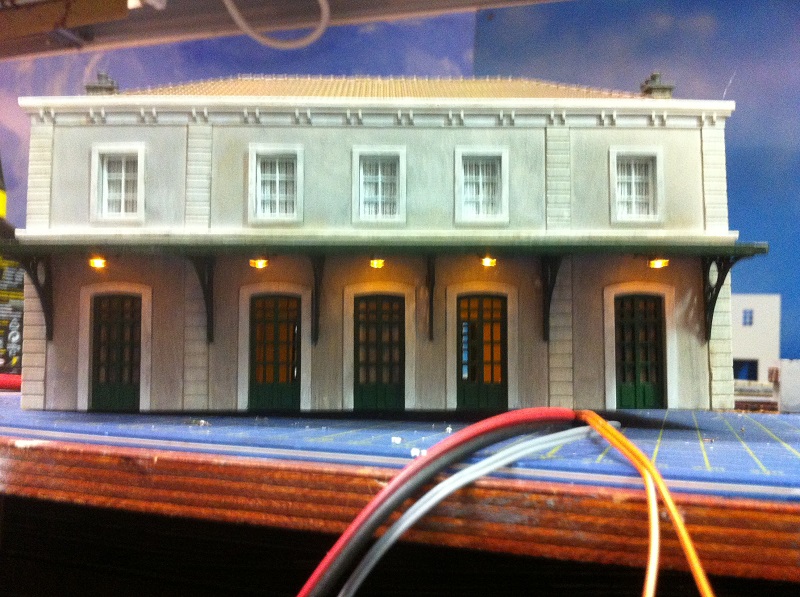

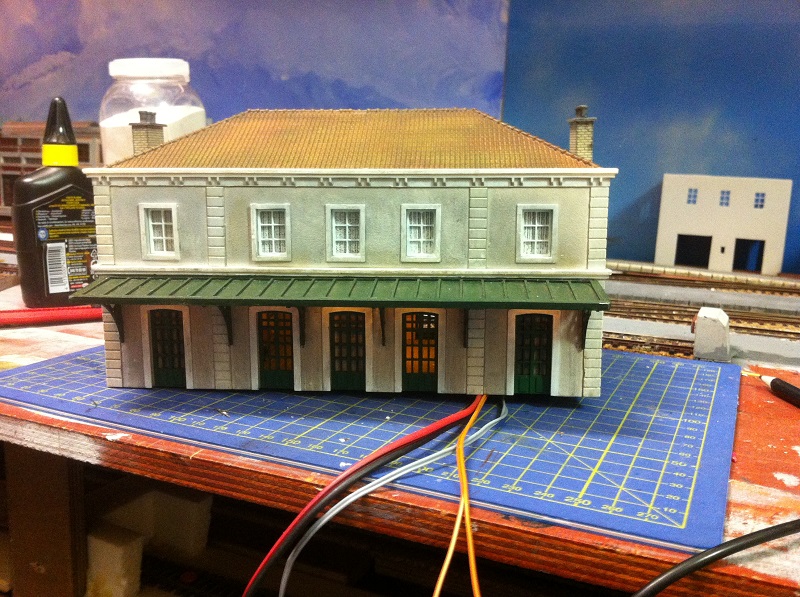

esempio

[adobel55]

Personalmente non ci capisco tanto, però l'idea del recupero mi stuzzica, in quanto ne ho alune a casa di queste lampadine che non ho potuto utilizzare in quanto per effetto della corrente di ritorno a bassa tensione si accendono fievolmente anche a interruttore spento.
Un saluto.
Adolfo

verifica che il tuo interruttore interrompa la fase e non il neutro,generalmente il problema è quello

Grazie Fabio, purtroppo un filo parte dall'interruttore, l'altro da una presa vicino al punto luce.
Ho provato in tutti i modi, l'unica dovrei inserire un interruttore anche sul filo della presa, ma per accendere dover manipolare due interruttori ??

[Sergio Trucco]

puoi utilizzare un interruttore bipolare mi pare ce ne siano anche di piccolissimi adatti ai noi modellisti, li trovi nei negozi di elettronica tipo GBC.

[marioscd]

più che utilizzare un interruttore bipolare bisognerebbe riuscire ad invertire la linea di interruzione. Da un lato (quello presa) è semplice, basta collegare il filo dell'interruttore all'altro polo della presa, il problema è il cavo che torna dalla lampada a LED... bisognerebbe capire dove torna fisicamente (nel quadro elettrico) e collegarlo al polo opposto. Può essere semplicissimo o parecchio complicato, dipende com'è l'impianto... In ogni caso un impianto elettrico fatto bene dovrebbe sempre rispettare i colori delle polarità (NERO per la fase, BLU per il neutro e MARRONE e/o GRIGIO per le fasi interrotte dagli interruttori, questi ultimi poi dovrebbero essere sempre collegati in modo da interrompere la Fase e non il neutro)

ciao
