Cabina ENEL verticale

[Riccardo]

... Si vorrebbe realizzare una cabina Enel verticale tipo torretta di avvistamento....
... Ve ne sono per le strade in diverse forme (soprattutto alcuni dettagli sono diversi)

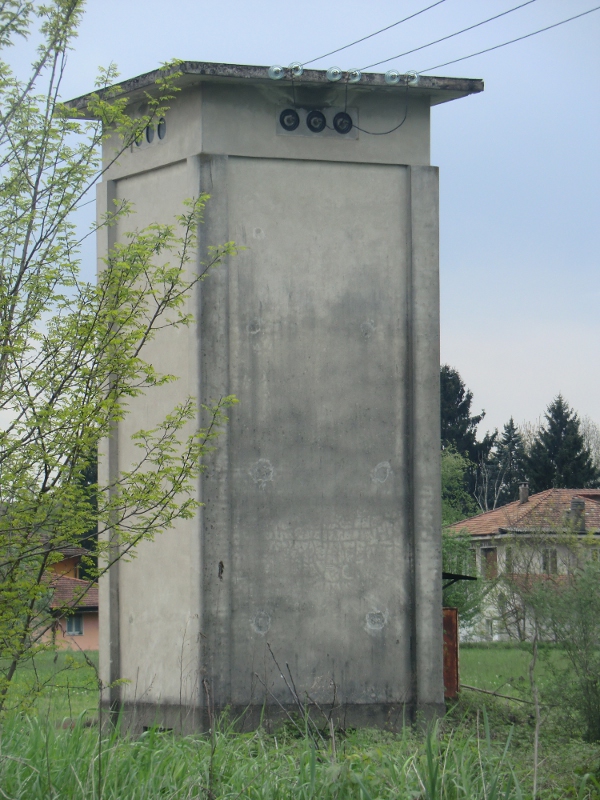

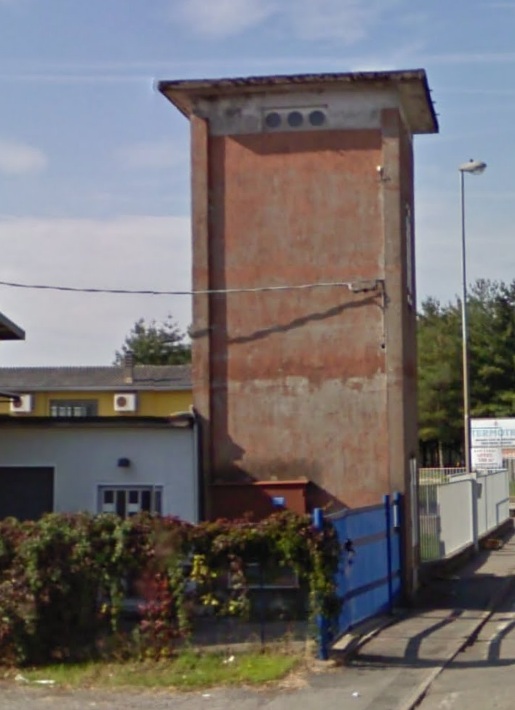

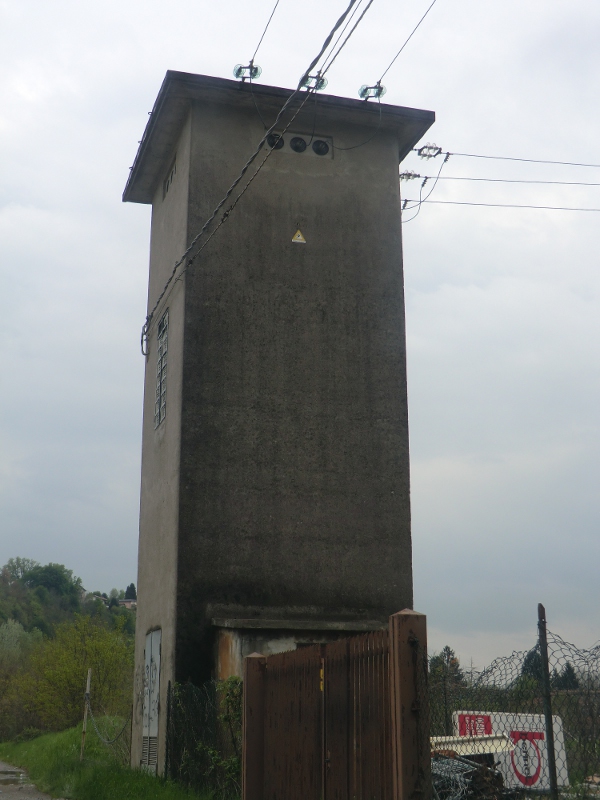

alcune foto esempio

Immagine:

207,02 KB

Immagine:

308,28 KB

Immagine:

83,22 KB

Immagine:

41,36 KB

quest'ultima è già una riproduzione modellistica credo in scala H0.
In scata TT ovviamente non esiste, quindi.....

[Riccardo]

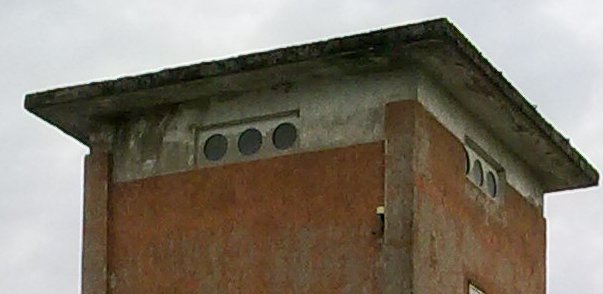

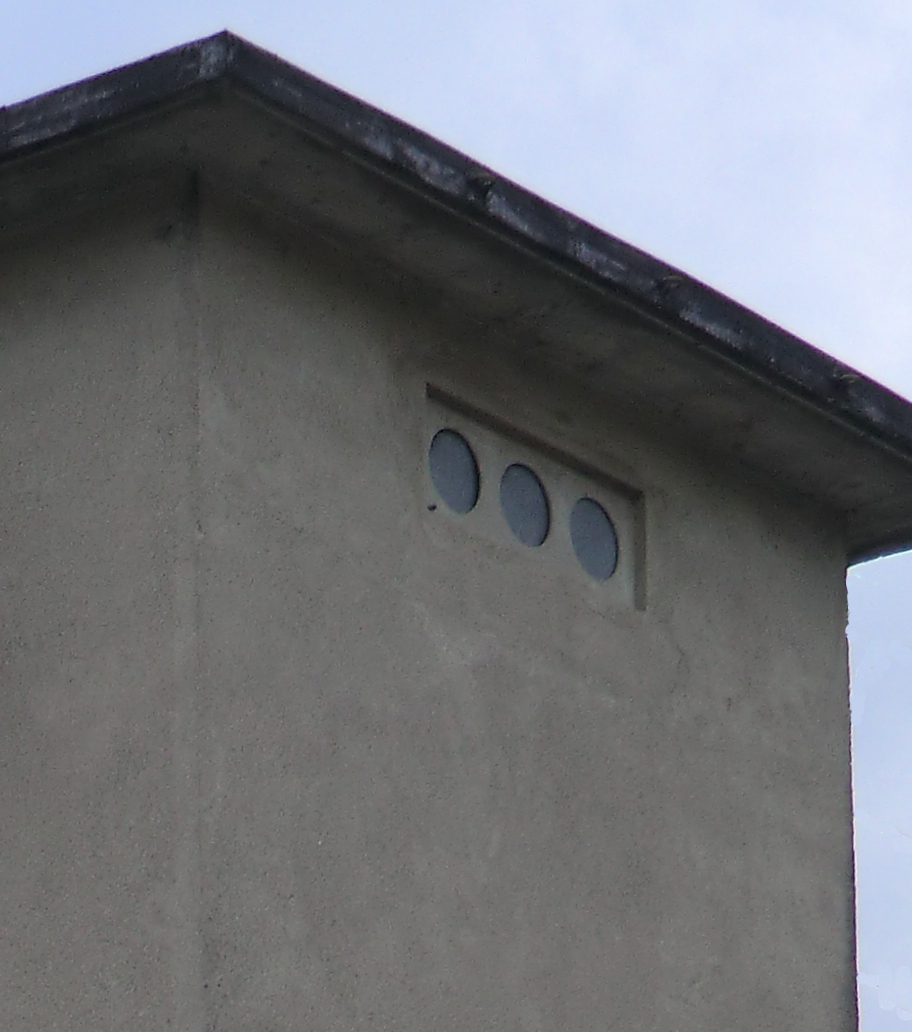

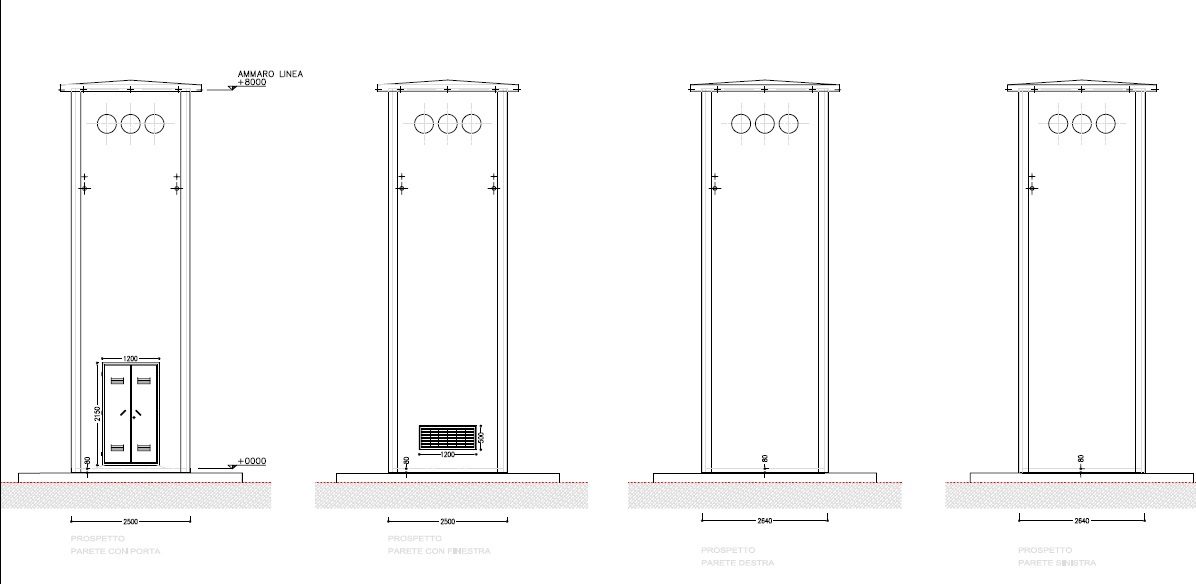

PS: ho notato, a differenza del disegno postato in precedenza, che i tre fori sui lati superiori sono più piccoli (nelle vecchie cabine)

Immagine:

322,37 KB

Immagine:

32,6 KB

[Riccardo]

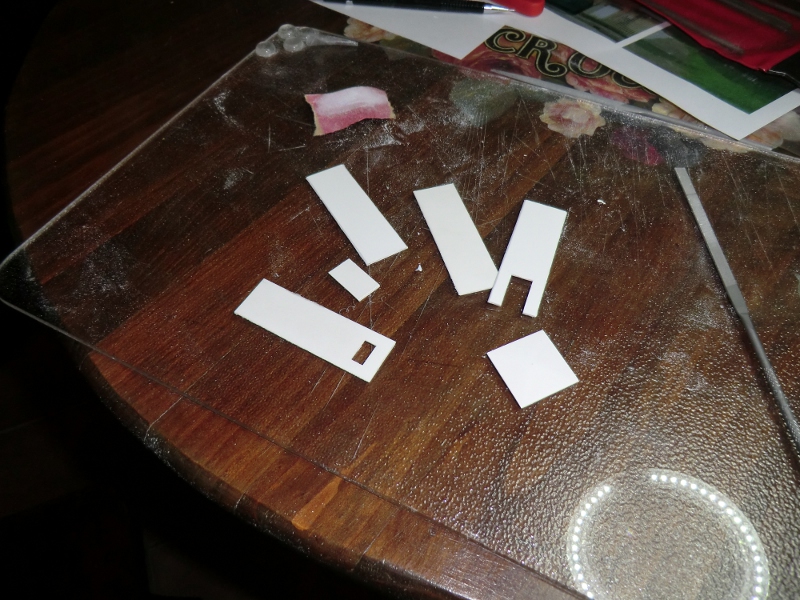

Nell'attesa di capire quale versione sia più veritiera, ho preparato le pareti...

Immagine:

77,12 KB

Immagine:

312,97 KB

Immagine:

252,2 KB

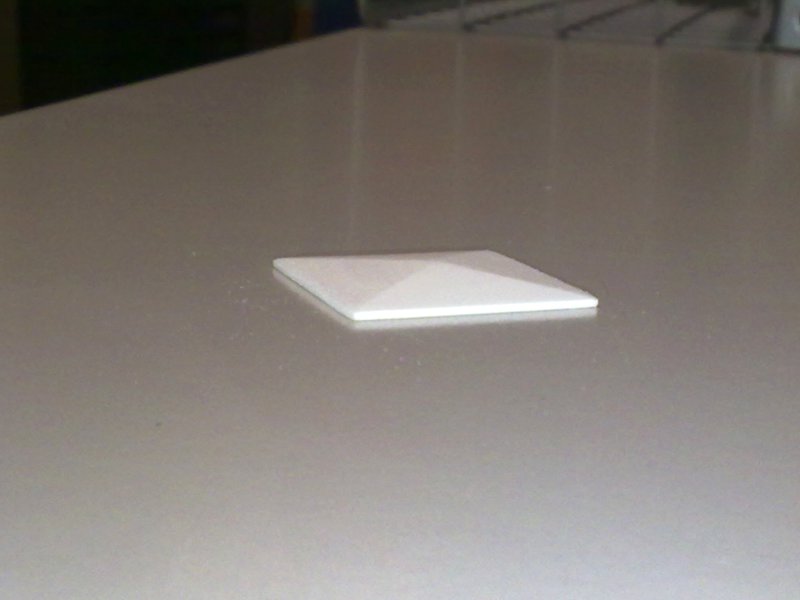

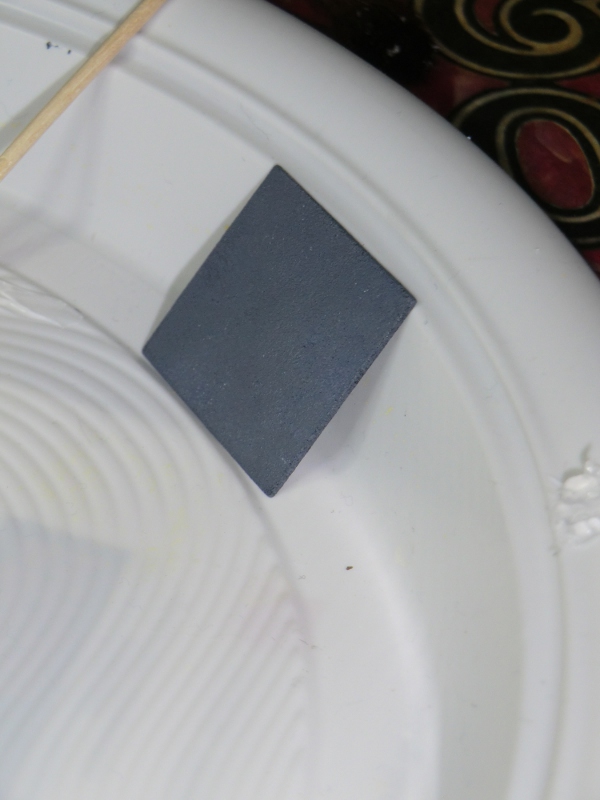

il tetto è monoblocco, partendo da uno spessore di 2 mm e limato nei quatto lati da creare la piramide ( )

Immagine:

37,16 KB

[Andrea]

Ottimo Riccardo, hai fatto bene a riprendere la discussione iniziata qui:

topic.asp?TOPIC_ID=6601&whichpage=3

Ti seguiremo con trepidazione...

[giuseppe_risso]

Bravo Riccardo, sta venendo proprio bene.
Aspetto altre foto.

[Riccardo]

piccolissimo passo avanti.....:

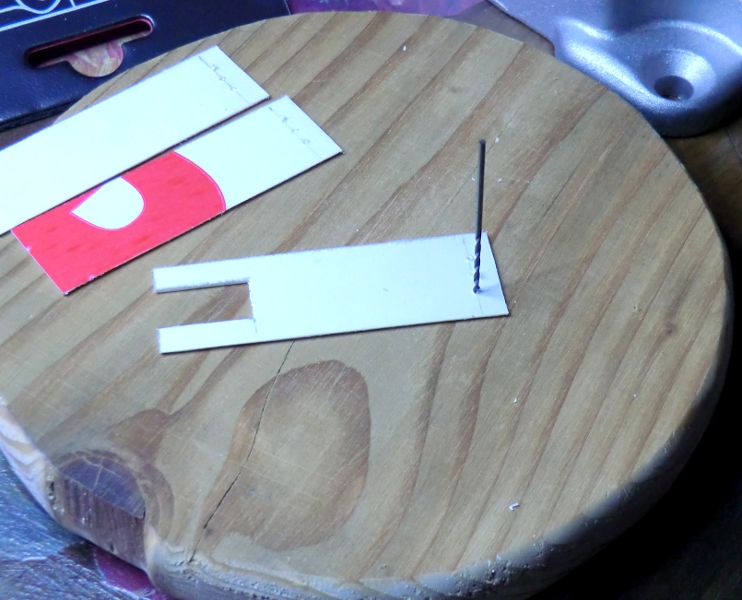

ho proceduto nell'esecuzione dei forellini superiori

Immagine:

234,28 KB

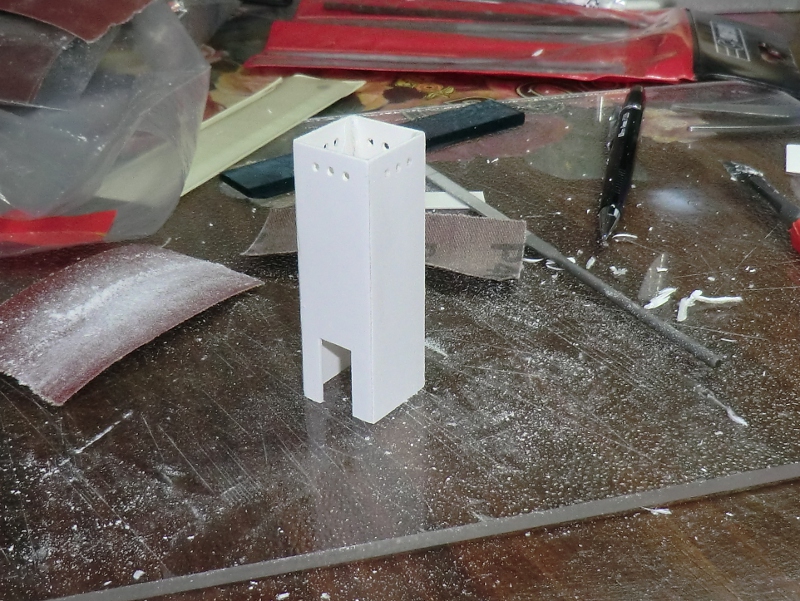

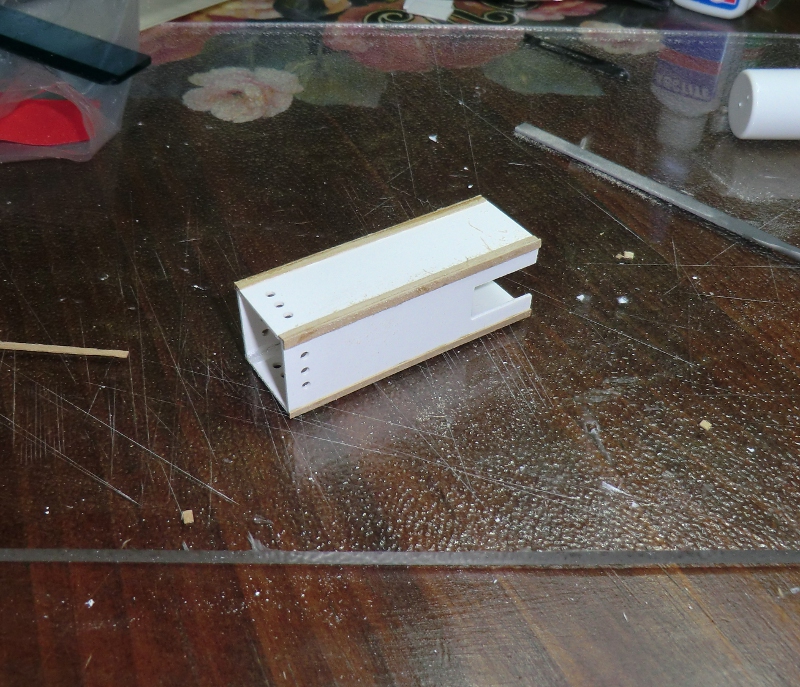

assemblaggio delle pareti

Immagine:

341,9 KB

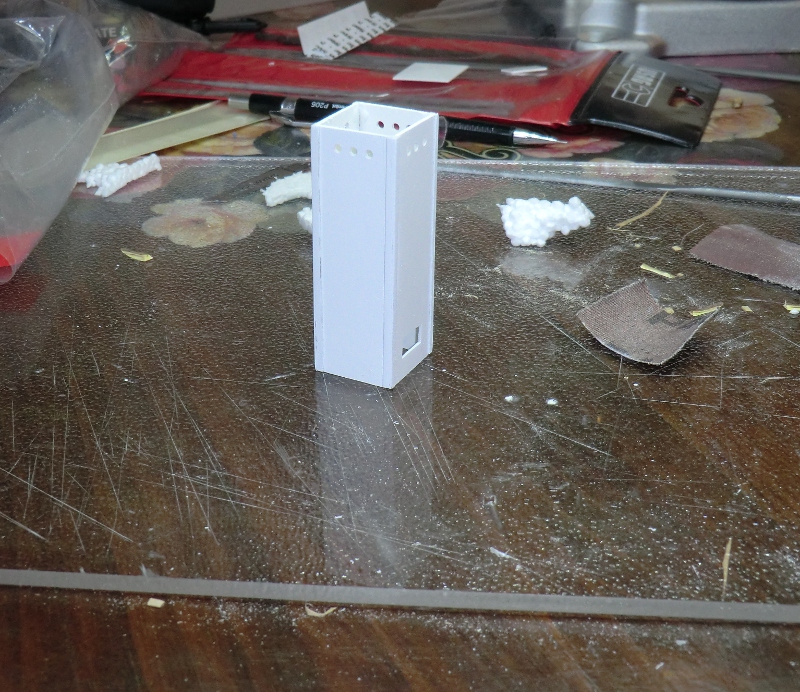

applicazione delle mazzette agli angoli

Immagine:

393,44 KB

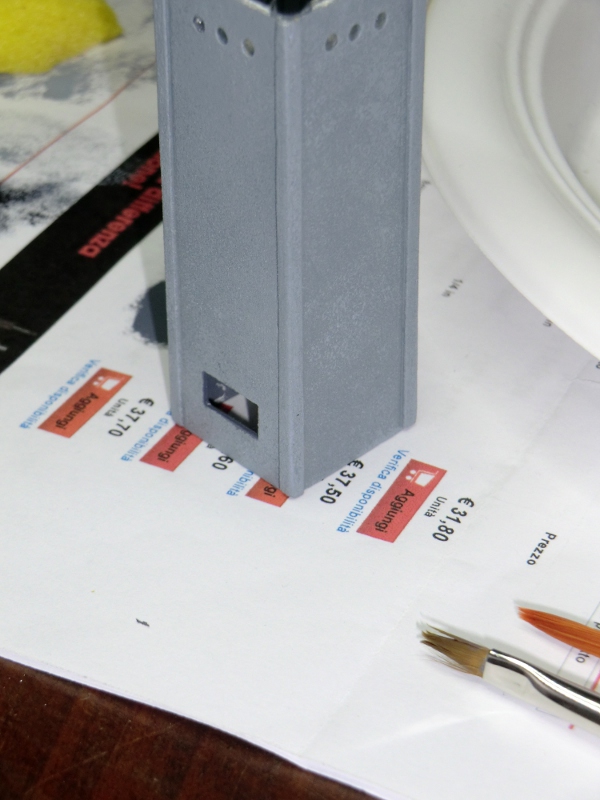

primo fondo acrilico (bomboletta)

Immagine:

394,36 KB

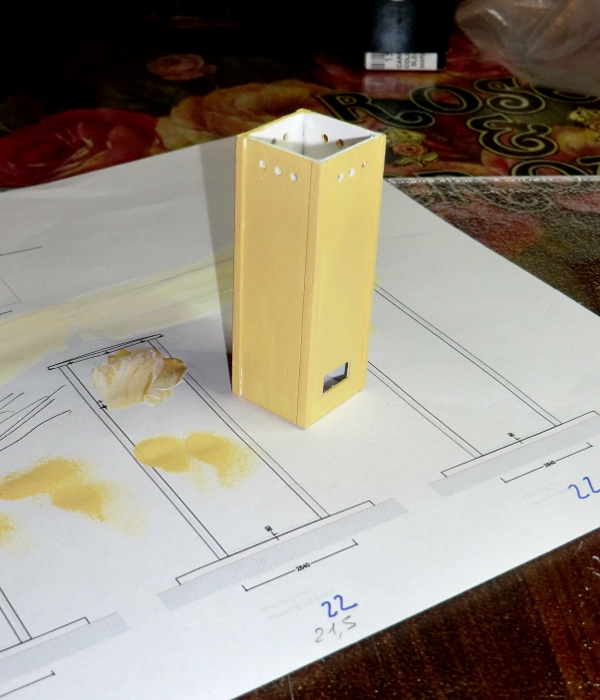

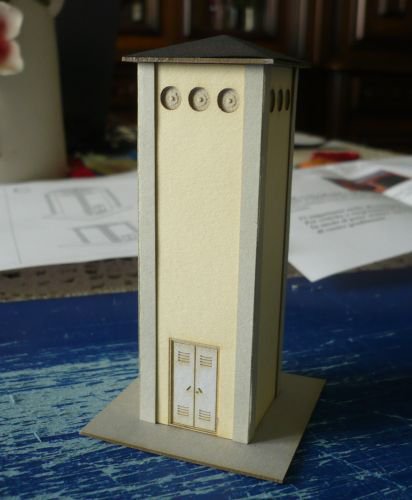

per finire ho testato un giallo ocra (acrilico) mischiato con un poco di bianco per attenuare l'intensità (ma non mi convince molto, poi magari ripassiamo leggermente con del grigio.... )

Immagine:

202,17 KB

per ora è tutto.....
sto anche pensando al cartello da mettere sulla porta....:

Immagine:

52,86 KB

[Andrea]

Caspita... questo giocattolino mi tira su il morale....
Superlativo!

A propsito, abbiamo lo stesso tagliere, io lo uso per tagliare il formaggio!

[fede.1997]

Bel lavoro
Mi sa che quel giallo è troppo "acceso"... come hai già detto ti conviene schiarirlo.
Grazie per aver postato l'immagine del cartello... la stavo cercando per la mia cabina enel (topic.asp?TOPIC_ID=6614)

[Riccardo]

Prego Federico,
appena riesco fotografo anche il cartello con indicate le sigle/numerazione cabina

[Riccardo]

...., io lo uso per tagliare il formaggio!

Bingo, è proprio un tagliere

[giuseppe_risso]

Grande Riccardo sta venendo benissimo.

[massimiliano]

e poi dici che non sei un artista a me pare di si E CONFERMO

[Andrew245]

- Riccardo , sinceramente un ottimo lavoro , complimenti
Andrea

[Riccardo]

Grazie,
è solo una goccia......[:I]

[Massimo Salvadori]

E' veramente bella, poi è un accessorio indispensabile per dare un impronta italiana.

Bravissimo !

[Riccardo]

Grazie Massimo [:I]

[Riccardo]

ciao,
eravamo rimasti alla coloritura della cabina con il color giallo-ocra schiarito con del bianco e che non mi dava convinzione....

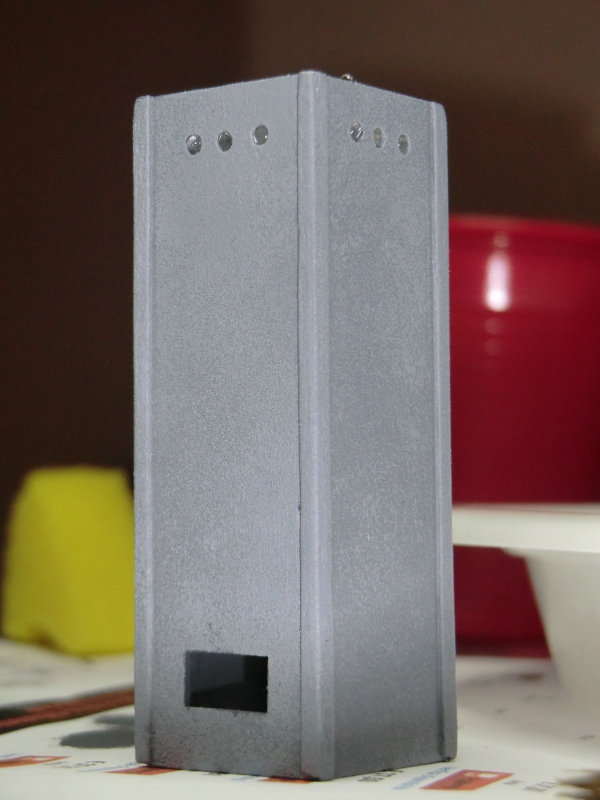

.... guardando sul "terreno" le cabine esistenti mi sono convinto che la maggior parte di esse presenta una colorazione grigio-topo e dunque ho ripassato il modellino con un grigio creato dal nero con aggiunte di bianco, verde scuro fino ad ottenere una base più scura poi ripassata a sfumare con una tonalità più chiara

Immagine:

194,71 KB

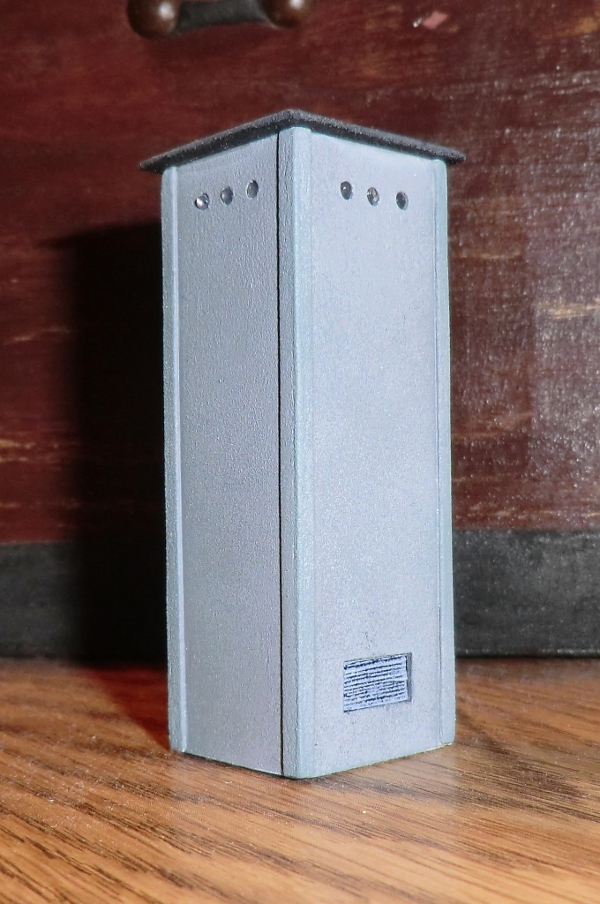

il tettuccio invece con una tonalità più scura

Immagine:

150,19 KB



ora volevo ricreare un'effetto presente nei tre fori delle cabine esistenti, una sorta di vetro spesso con profondità tipo oblò (gli esperti chiariranno la nomenclacura tecnica di questi "oblò")....

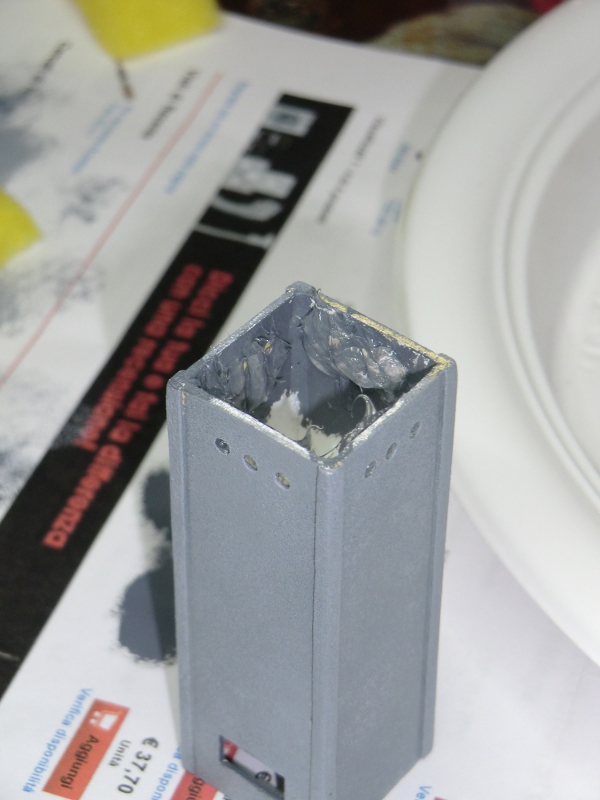

.... così ho utilizzato del silicone applicandolo dall'interno fino alla quasi fuoriuscita dai fori dalla parte esterna

Immagine:

184,76 KB

Immagine:

210,45 KB

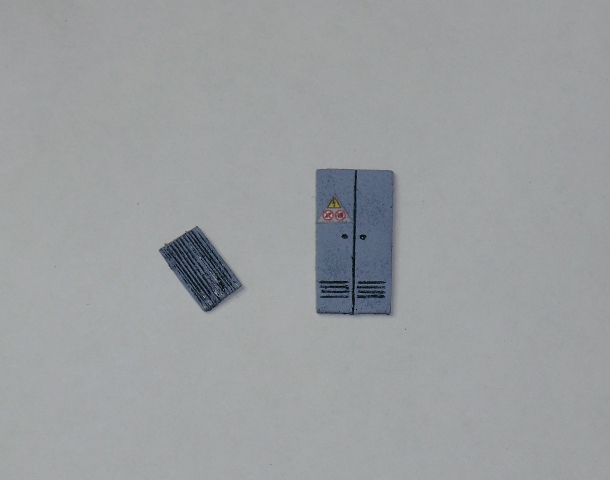

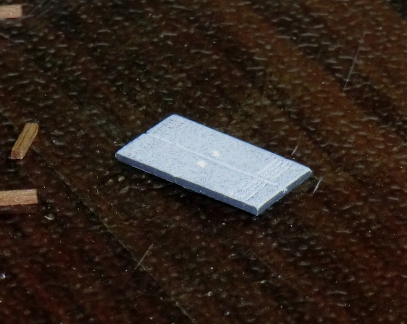

per la porta e la grata posteriore ho inciso sempre dei pezzettini di forex e, prima con una mano di nero/grigio scuro poi con passate a spugna (tipo pennello secco) con del grigio chiaro per evidenziare le varie scanalature.
Ho anche creato il cartello con i messaggi di pericolo e divieto presente sulle porte di tutte le cabine

Immagine:

88,84 KB

Immagine:

108,66 KB




Apro momentaneamente una parentesi per mostrare un'acquisto molto utile (almeno credo...e di un costo di una decina di euro); si tratta di una confezione di tubetti acrilici della ditta Reeves (ma credo che ogni marca abbia un'assortimento del genere). Sono 18 tubetti da 12 ml (veramente piccoli ); 18 colori molto utili per questi lavoretti in "piccolo" e credo che di questi ritmi mi dureranno un'eternità....

Immagine:

430,16 KB

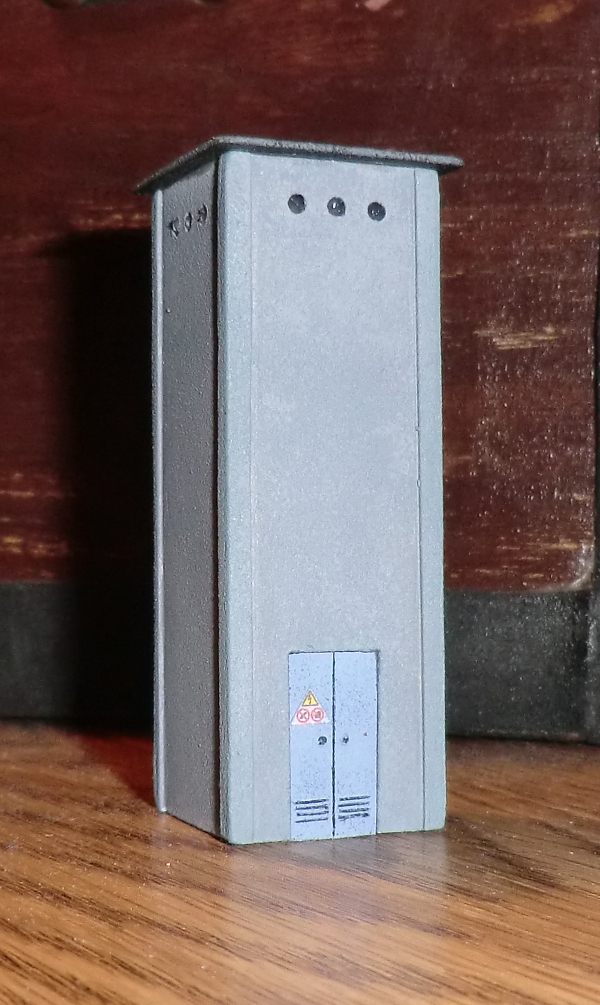

Chiusa parentesi, torniamo alla cabina, ora montata con porta, grata posteriore e tetto

Immagine:

326,93 KB

Immagine:

309,25 KB

[giuseppe_risso]

Bellissimo, sul plastico farà un figurone.

[Andrea]

Lavoro eccellente Riccardo!
Un altro "pezzo da 90" per il nostro plastico.
Grazie.


326,93 KB

[federico]

Scusate.......ma riccardo non hai mai parlato di metterlo su il plastico quindi se la può pure tenere ..........ottimo lavoro riccardo non è veramente bellissima...

[fede.1997]

Ottima realizzazione!
Come hai stampato il cartello da mettere sulla porta?

Grazie

Ciao

[Riccardo]

ciao,
grazie a tutti. [:I]

per federico : in realtà se ne era parlato quì topic.asp?whichpage=-1&TOPIC_ID=6601&REPLY_ID=11019


per fede.1997 : ho creato la foto

Immagine:

38,06 KB

poi aprendola con l'anteprima di windows l'ho stampata in versione rimpicciolita fino ad ottenere una misura idonea

[fede.1997]

per fede.1997 : ho creato la foto
poi aprendola con l'anteprima di windows l'ho stampata in versione rimpicciolita fino ad ottenere una misura idonea

Grazie.
Comunque è stampata su carta normale?

[Riccardo]

per fede.1997 : ho creato la foto
poi aprendola con l'anteprima di windows l'ho stampata in versione rimpicciolita fino ad ottenere una misura idonea

Grazie.
Comunque è stampata su carta normale?

si, carta normale 80 gr.
si potrebbe anche stampare su carta fotografica ma lo spessore del foglio aumenta

[Riccardo]

Lavoro eccellente Riccardo!
Un altro "pezzo da 90" per il nostro plastico.
Grazie.


326,93 KB

è partita.... insieme ai lampioni..... chissà.....
