Autocostruzione mezzi d'opera in scala 1:120

[roy67]

Grazie. Il video forse ci sarà.. Vediamo.

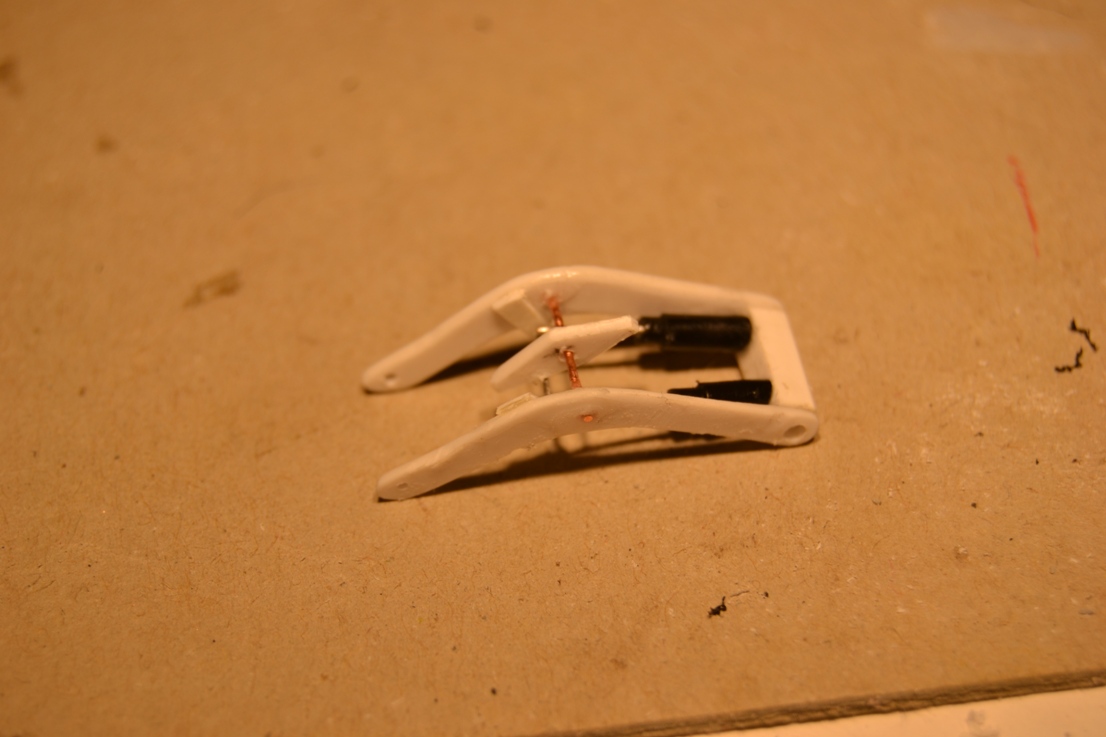

Intanto i lavori proseguono con la costruzione delle braccia e meccanica di sollevamento benna

Immagine:

225,64 KB

Immagine:

244,56 KB

[v200]

Niente male i pistoni
Roby

[SteaMarco]

Guarda che ti tengo d'occhio eh! AHhaha!

Complimenti! Comunque aspetto che finisci il braccio poi vediamo, HAhahah!

P.S. Questa settimana manco 30 min. ho avuto per il mio primo progetto!

Marco

[MrMassy86]

Sta venendo molto bene Massimiliano

[roy67]

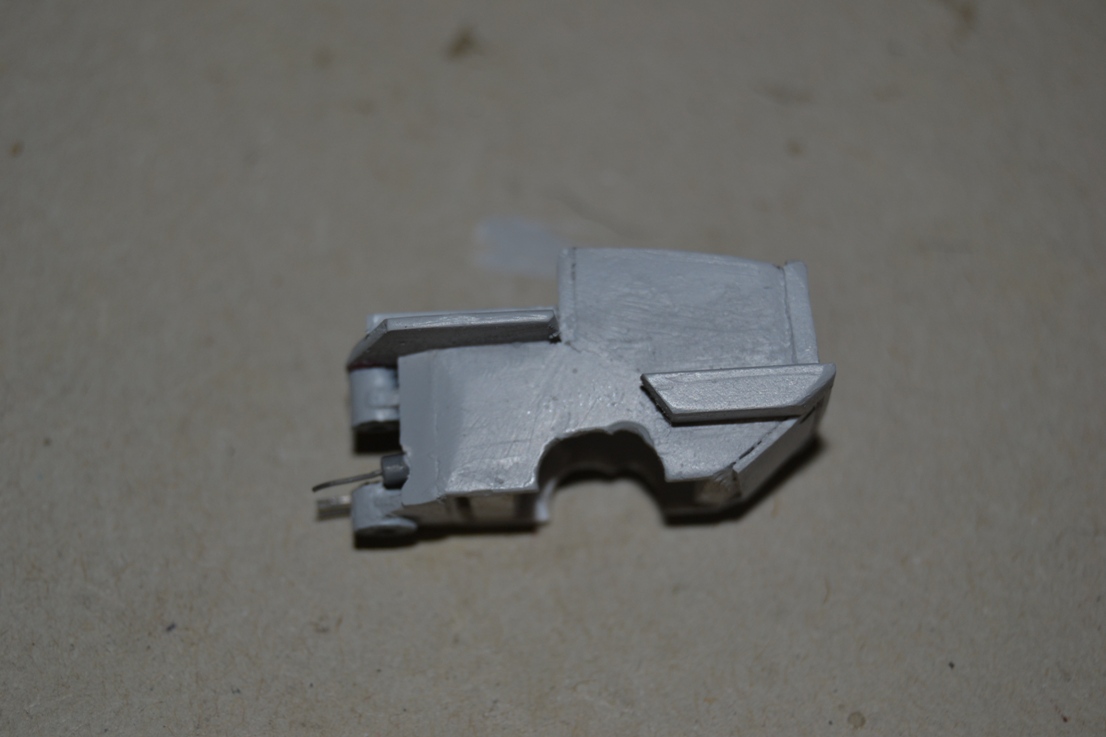

Sono stati inseriti anche i cilindri dello sterzo.

Immagine:

203,92 KB

Come li ho costruiti?

Semplice.

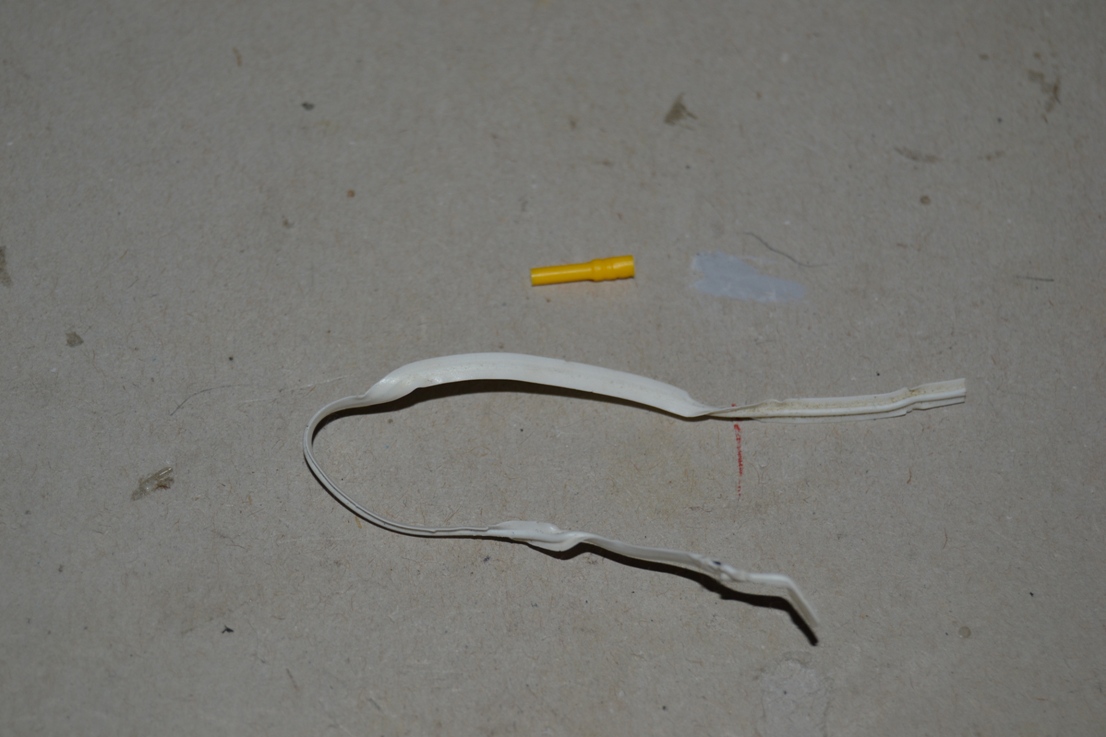

Un pezzo di plastica tonda del diametro che ci serve (1,5 - 2 - 2,5 mm) a seconda del tipo di cilindro da costruire. In questo caso il diametro è 1,8 mm, tagliato da un pezzo di plastica proveniente da un "regalino" interno dei Kinder sorpresa. Ed un pezzo di filo metallico per chiudere i sacchetti di alimenti.

Immagine:

271,28 KB

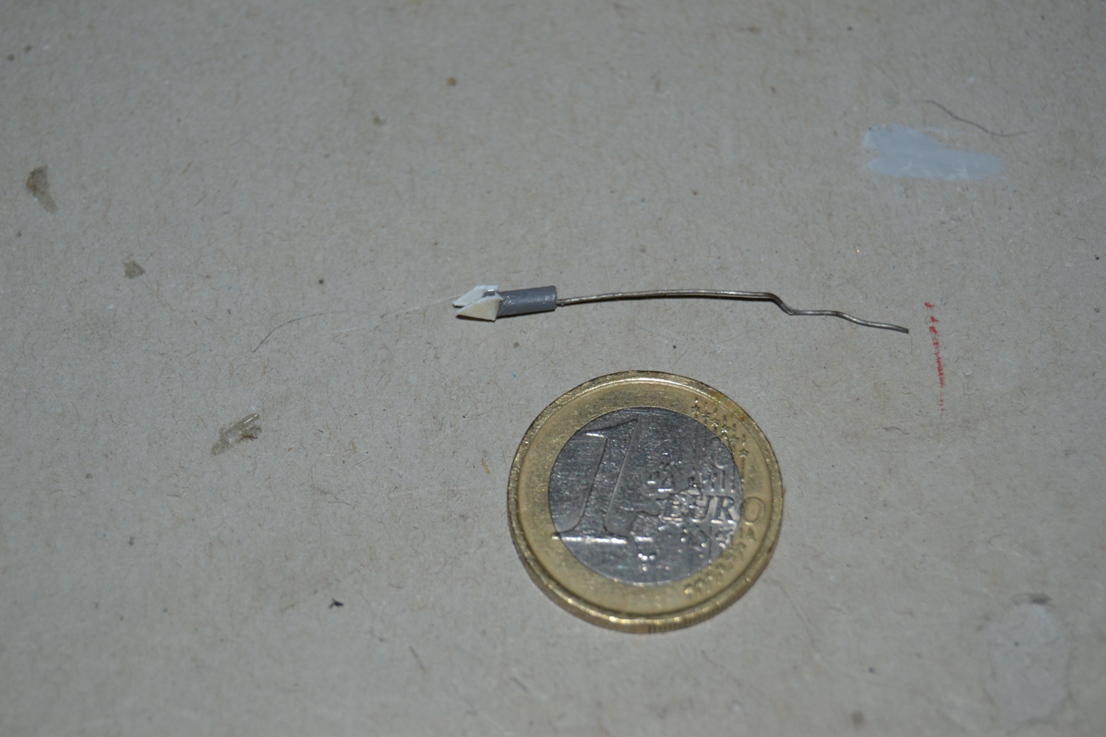

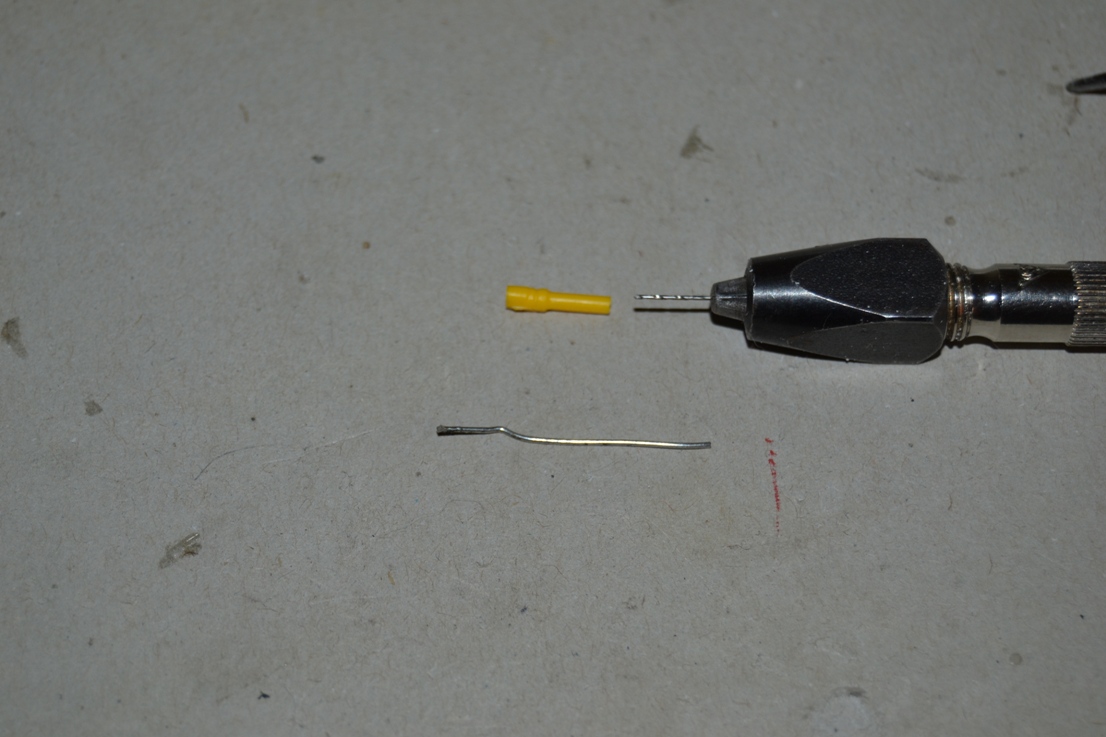

Si sguaina il filo metallico e si fora al centro il pezzetto di plastica, con punta da 0,5 mm.

Immagine:

276,45 KB

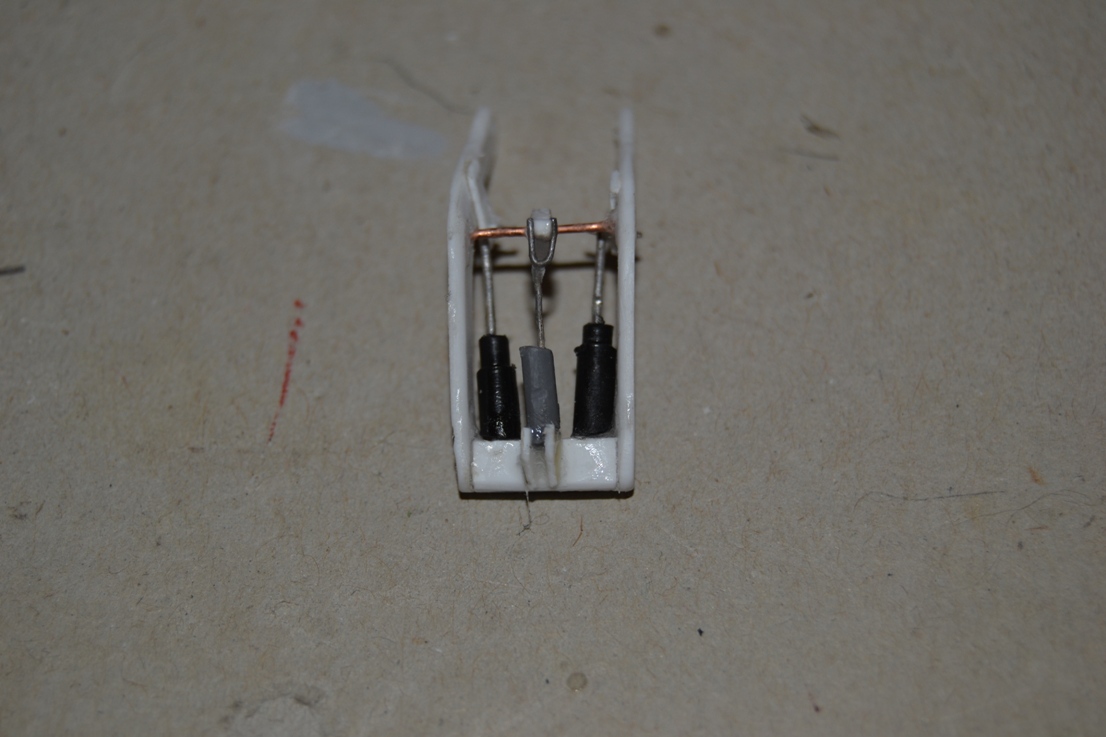

A quel punto si incolla il filo all'interno del foro eseguito. Magari ci si sbizzarisce a costruire le "orecchie" dello snodo da 0,8 mm.....

Immagine:

287,69 KB

A quel punto, e solo a quel punto, si taglia il filo metallico alla lunghezza corretta.

[adobel55]

Ripeto, di la verità, stai riproducendo l'euro e mascheri il tutto con la costruzione della pala meccanica.
Eh eh eh ...
Ciao
Adolfo

[roy67]

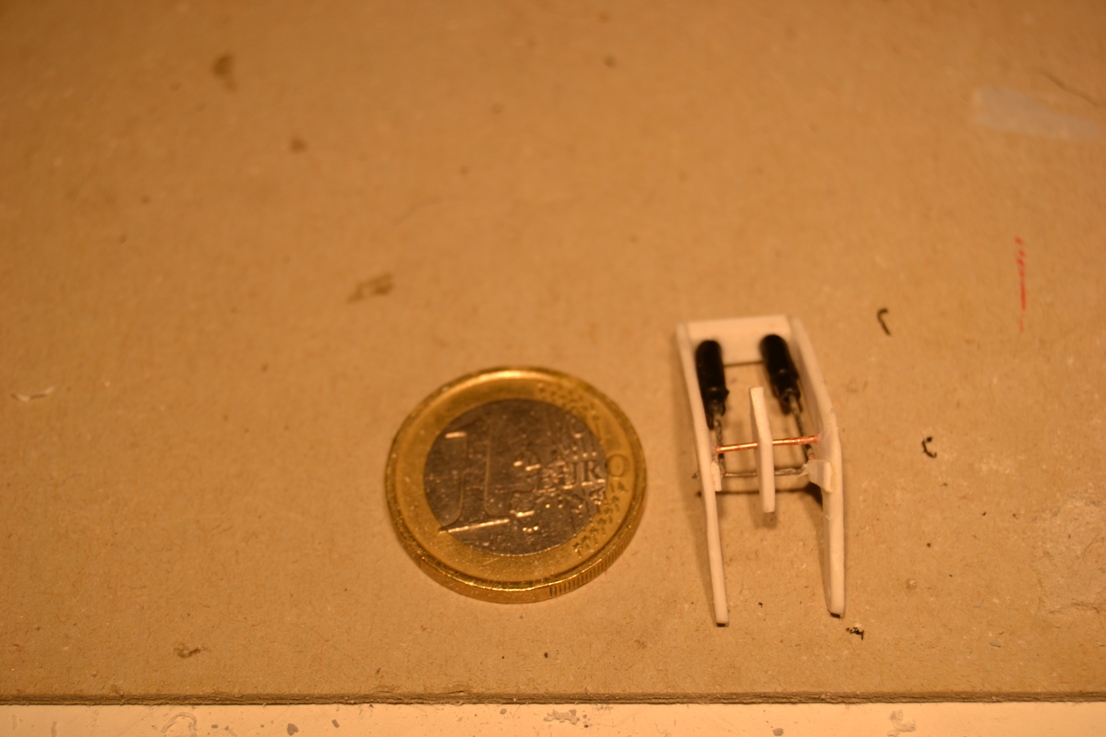

Infatti l'€uro è di quelli in cioccolato.. di diametro 10 cm....

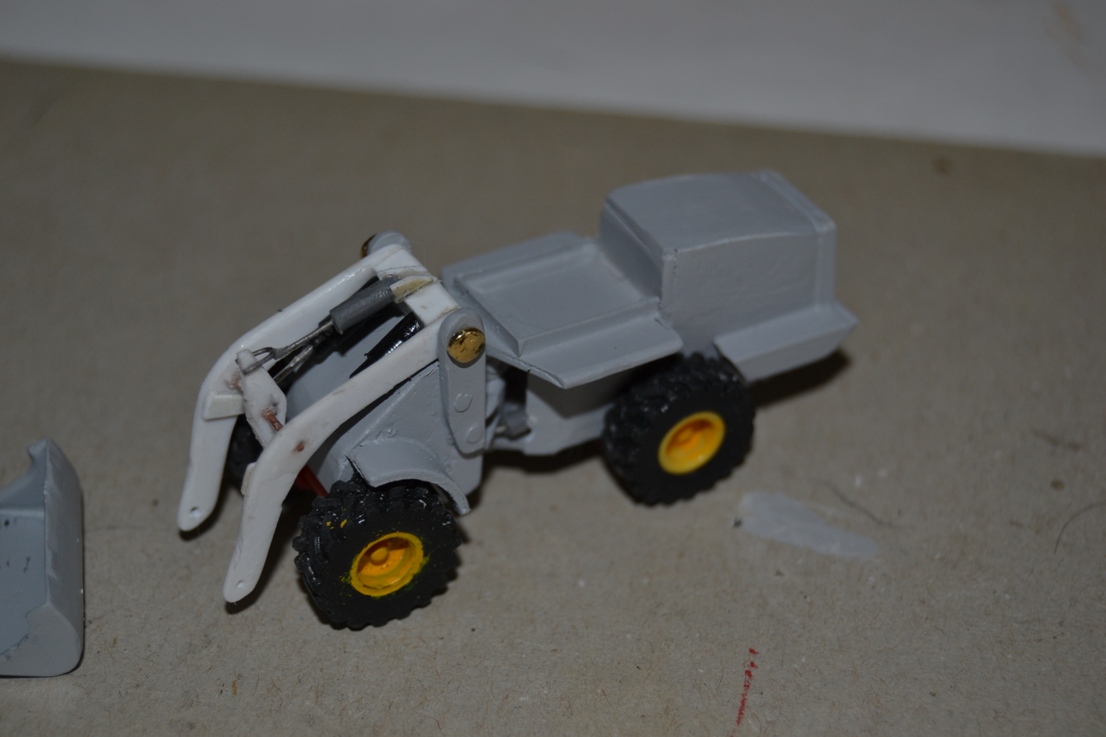

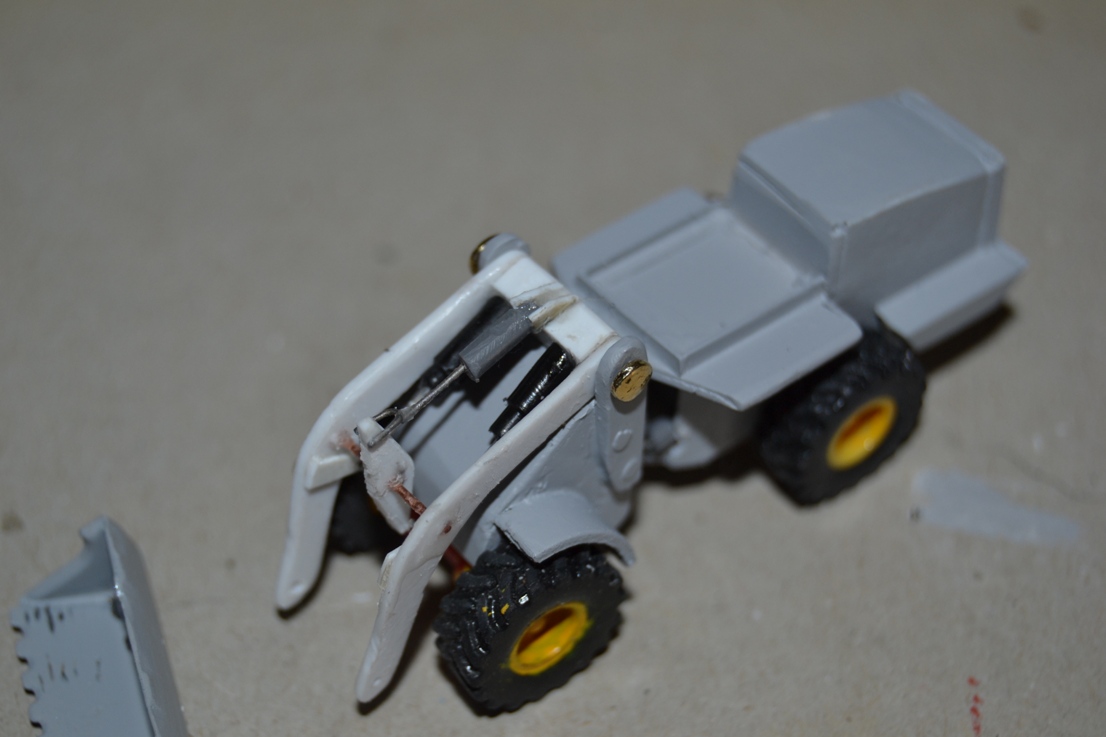

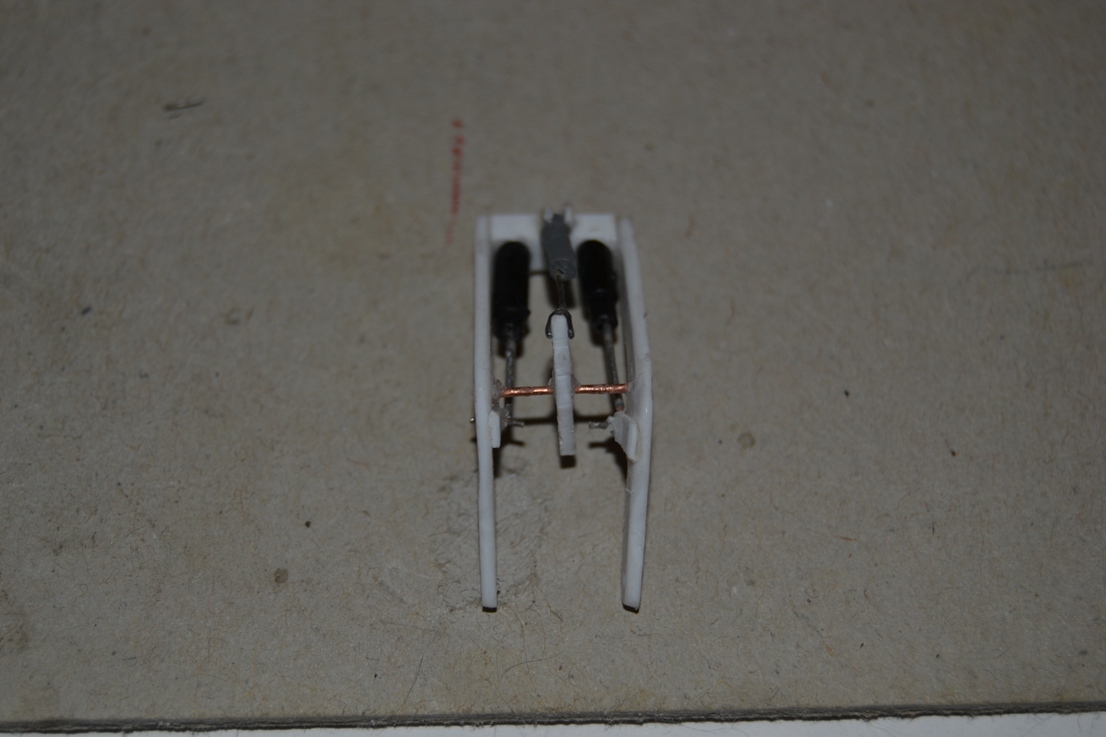

Ecco il cilindro idraulico centrale (quello che movimenta l'angolo benna) installato (senza €uro.. M'ò sò maggnato)..

Immagine:

247,07 KB

Immagine:

184,01 KB

Immagine:

252,81 KB

[MrMassy86]

Realizzazione di notevole fattura, ti seguo sempre più con estremp interesse Roberto Massimiliano

[roy67]

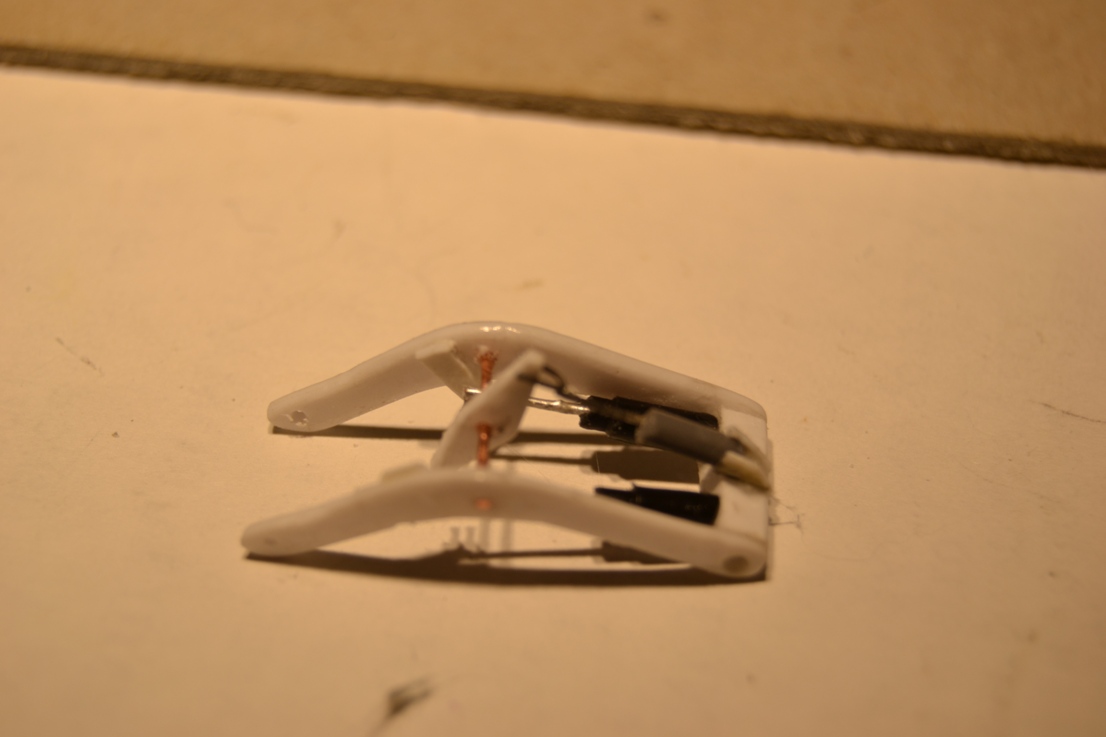

... Ed ecco il complesso braccia benna montato (provvisoriamente) prima della verniciatrura.

Immagine:

235,52 KB

Immagine:

211,89 KB

[v200]

Il complesso di sollevamento è un modello nel modello.
Complimenti Roberto.
Roby

[MrMassy86]

Molto bene Massimiliano

[claudio]

MERAVIGLIA!!!!!!! lo immagino finito sarà uno spettacolo.

Ciao

[adobel55]

Roy, ma i copertoni delle gomme sono montati correttamente ?? Mi sembrano all'incontrario. !

Ciao.
Adolfo

[roy67]

Roy, ma i copertoni delle gomme sono montati correttamente ?? Mi sembrano all'incontrario. !

Ciao.
Adolfo

Per ora sono solo appoggiati. saranno incollati solo dopo la verniciatura definitiva.
Quindi, quando scatto una foto, li metto per.... metterli.... ... Senza guardare il verso dei battistrada.. Che avrà il corretto senso quando incollati definitivamente..

[adobel55]

Sempre un gran lavoro.
Ciao
Adolfo

[Egidio]

Da applausi. Semplicemente meraviglioso. Hai davvero la manine d' oro.... Saluti. Egidio.

[roy67]

Grazie ma tutti ragazzi.

Sono però in condizione di dover fare i complimenti ad Adolfo. So che è un modellista attento e scrupoloso (i suoi lavori lo dimostrano) e lo ha dimostrato anche qui.

I battistrada dei mezzi d'opera, o dei mezzi agricoli, hanno un disegno per nulla casuale. Tale disegno è dattato dalle non facili condizioni di lavoro in cui i mezzi stessi si trovano a lavorare.

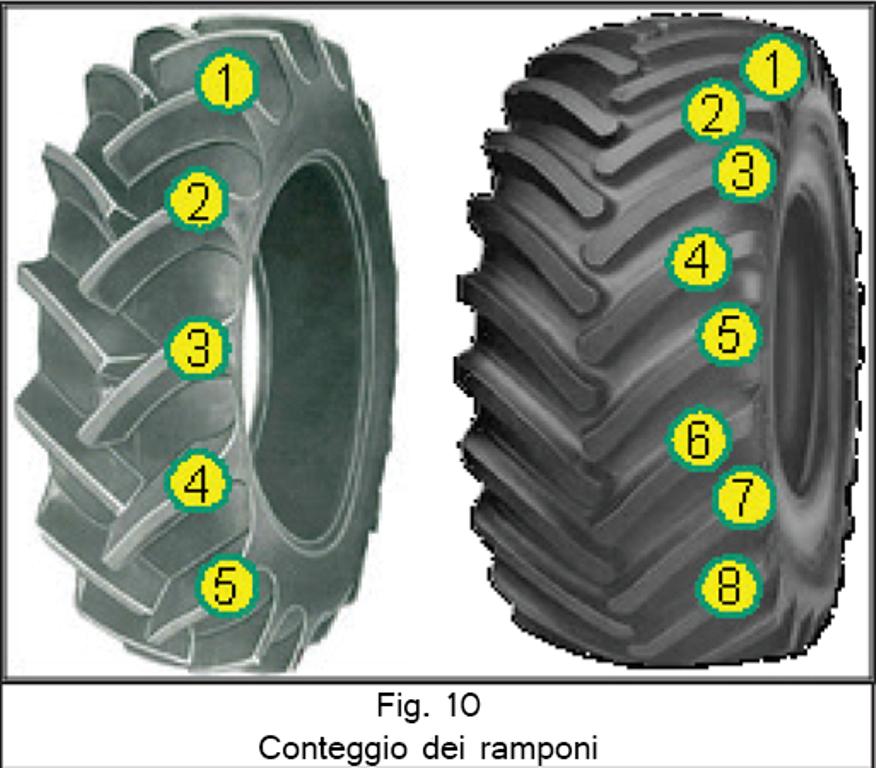

Esistono 2 principèali tipologie di pneumatici da lavoro:

Immagine:

84,23 KB

Il tipo di sinistra (della foto precedente) è quello ad alta trazione, con pochi "ramponi" (nome tecnico del battistrada d'opera) ma molto aggressivi al terreno. Normalmente usati in agricoltura per l'aratura o lavorazioni su terreni molto umidi (non risaie.. esistono speciali ruote). Tale pneumatico, però, ha un alta usura e vibrazione su terreni duri e secchi)
Il tipo di destra, invece, è indicato per terreni più duri, con alta trazione ma con molti ramponi, il che lo consiglia per mezzi d'opera su terreni umidi o sabbiosi.

Il disegno (la freccia) è in rotazione oraria, ovvero, se guardiamo la foto precedente, lo pneumatico deve girare (relativamente alla sua prospettiva) in senso antiorario, per spostare all'esterno eventuale fanghiglia che altrim,enti si anniderebbe sotto la ruota, diminuendo in "grip" aderente di trazione.

Infatti, i miei modelli, anche se non ne ho mai parlato, di quanto citato, ne tengono conto:

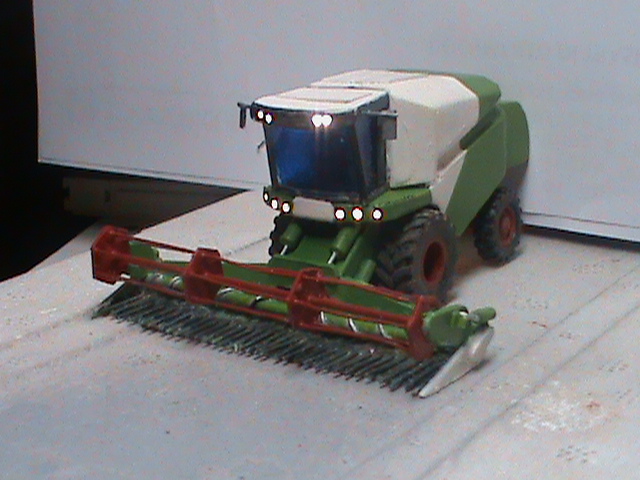

La mietitrebbia:
Immagine:

138,4 KB

Il trattore fiat
Immagine:

139,82 KB

Mietitrebbia e raccolta cereali
Immagine:

314,84 KB

Aratura
Immagine:

273,67 KB

[adobel55]

Grande Roy, grazie per la citazione, più che come modellista osservatore, ero a conoscenza di questa particolarità anche perchè mi sono dilettato come autista di mezzi agricoli, (trattori, mietitrebbie ed altro); chiaramente in età, diciamo, più giovanile.
Un saluto.
Adolfo

[roy67]

Adolfo, quello, che è giusto... è giusto. Probabilmente in molti non erano a conoscenza della tecnica degli pneumatici da lavoro.

Ora, però, lo sanno!
E... Li terremo d'occhio..

[adobel55]

Adolfo, quello, che è giusto... è giusto. Probabilmente in molti non erano a conoscenza della tecnica degli pneumatici da lavoro.

Ora, però, lo sanno!
E... Li terremo d'occhio..

[Andrew245]

...Conosco da un pezzo " l'autore ".. e so benissimo che è un'altro Grande, bravissimo marziano !!
Vai così Roberto !

[SteaMarco]

Bel lavoro... Spero che quando torno dalle vacanze lo vedrò finito...

Se vuoi ci sono altri particolari Roy ma a me pare sempre di essere un rompibolle! :geek:

Marco

[roy67]

Grazie Andrew...
Marco, so benissimo quanti particolari mancano.. infatti non è finito.

Ma i lavori procedono.

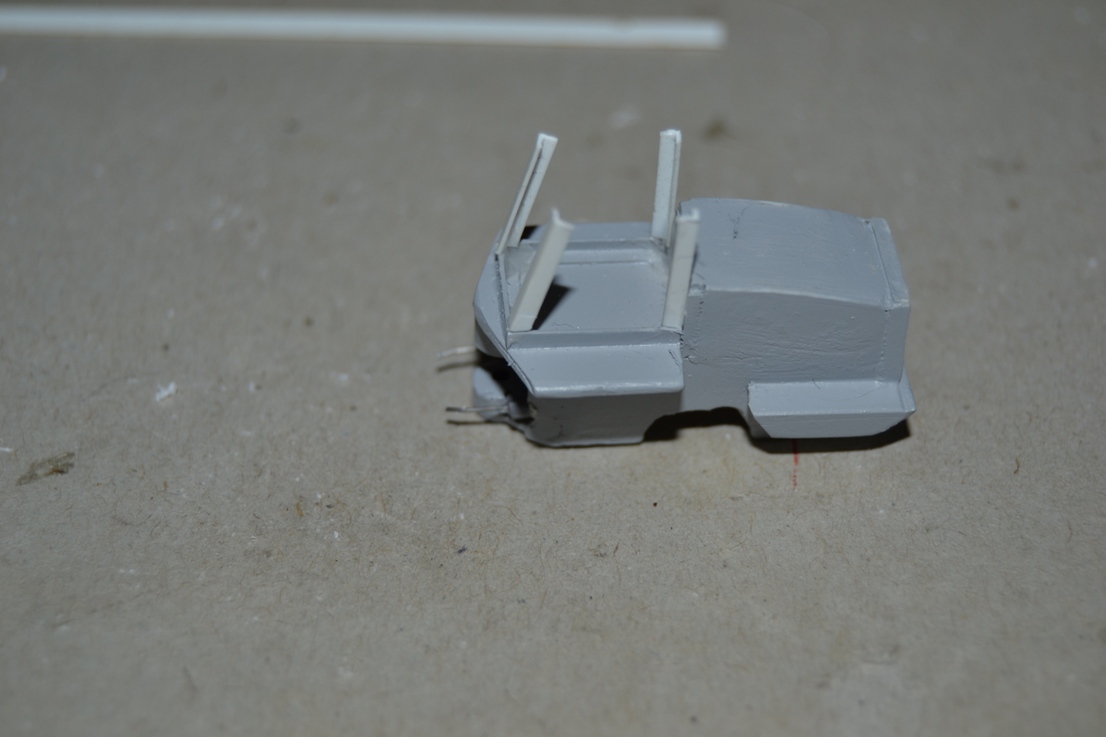

Timido inizio della costruzione cabina:

Immagine:

224,73 KB

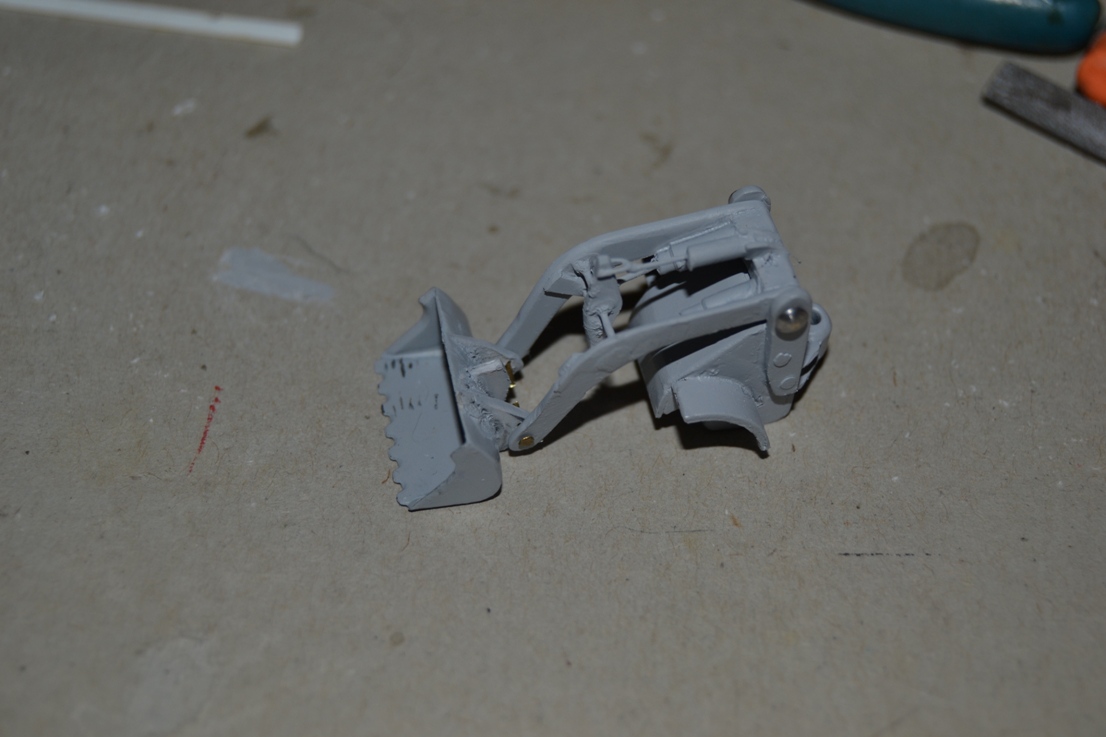

Verniciatura con Primer delle braccia di sollevamento

Immagine:

213,97 KB

Immagine:

235,6 KB

[MrMassy86]

Complimenti Roy, mancheranno ancora tanti particolari ma quelli che gia ci sono sono spettacolari, sembrano veri Massimiliano

[v200]

Condivido il pensiero di Massy.
Inoltre aggiungo che il lavoro di sottoinsiemi permette un bel dettaglio.
Il lavoro per sottoinsiemi aumenta le difficoltà avendo un maggior numero di dettagli da fare, oltre ad avere un piano ben preciso di lavoro altrimenti anche il più piccolo errore porta a sbagliare in toto il modello.
Roby
