Re: MODULO (doppio) "Galleria dell'orso"
Andrea ha scritto:
Mauro... a quale santo sarà dedicato il tuo modulo?
Un nome "laico" lo troveremo.....i santi e le madonne di solito non li uso nel migliore dei modi!
- fede.1997
- Messaggi: 269
- Iscritto il: lunedì 13 febbraio 2012, 20:58
- Nome: Federico
- Regione: Piemonte
- Città: Alpignano
- Stato: Non connesso
Re: MODULO (doppio) "Galleria dell'orso"
Docdelburg ha scritto:
Un nome "laico" lo troveremo.....i santi e le madonne di solito non li uso nel migliore dei modi!
Allora io lo dedicherei a San Germano (...Mosconi)
- Edgardo_Rosatti
- Socio GAS TT
- Messaggi: 4932
- Iscritto il: venerdì 28 ottobre 2011, 0:59
- Nome: Edgardo
- Regione: Lombardia
- Città: Muggiò
- Età: 59
- Stato: Non connesso
Re: MODULO (doppio) "Galleria dell'orso"

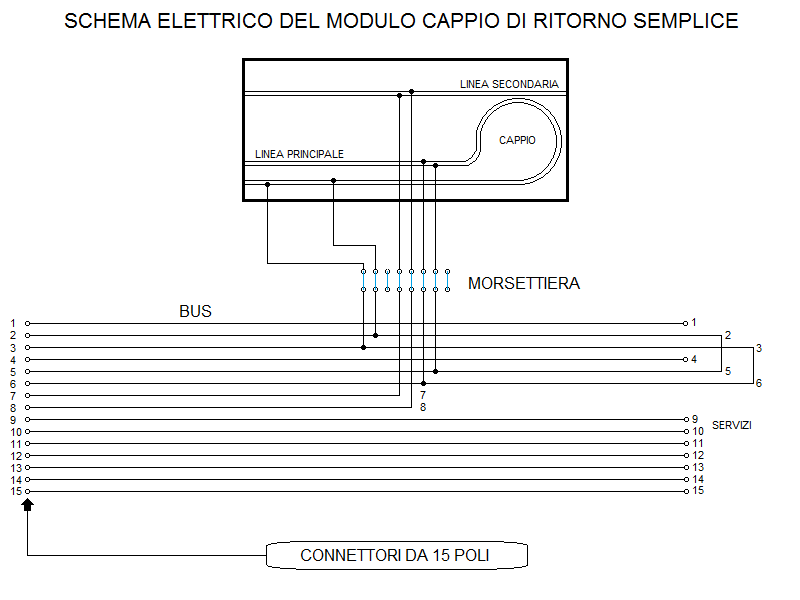

Cappio semplice:
25,15 KB
Questo schema, per ora, non tiene conto dei passaggi di corrente necessari al blocco elettrico, ma solo delle alimentazioni sulle rotaie di corsa.
In futuro verranno indicati i vari collegamenti per la prosecuzione del blocco elettrico. Dopo che avrò fatto qualche prova sul supermodulo potrò stabilire con certezza come collegare i vari fili del cappio di ritorno.
Consiglio di predisporre una mosettiera su tutti i poli a destra per effettuare successivamente le varie connessioni per il blocco elettrico.
Risulterà più comodo in futuro.
Edgardo
- Riccardo
- Socio GAS TT
- Messaggi: 5625
- Iscritto il: domenica 11 dicembre 2011, 9:26
- Nome: Riccardo
- Regione: Lombardia
- Città: Milano
- Età: 19
- Stato: Non connesso
Re: MODULO (doppio) "Galleria dell'orso"
- Docdelburg
- Socio GAS TT
- Messaggi: 6153
- Iscritto il: martedì 4 settembre 2012, 18:16
- Nome: Mauro
- Regione: Estero
- Città: Madrid (España)
- Stato: Non connesso
Re: MODULO (doppio) "Galleria dell'orso"
Oggi ho comperato il legno e iniziato il montaggio della struttura di base.
In attesa che arrivi la testata che mi guiderà nell'esatta disposizione dei binari ho fatto qualche simulazione e ho fatto un inventario di tutto quello che serve; mi mancano in particolare i pali per la linea aerea.
Chiedo quindi se c'è disponibilità e possibilità di acquistarli in numero sufficiente per il mio modulo.
Grazie
- Andrea
- Socio GAS TT
- Messaggi: 23321
- Iscritto il: mercoledì 26 ottobre 2011, 19:42
- Nome: Andrea
- Regione: Lombardia
- Città: Milano
- Ruolo: Amministratore
- Stato: Non connesso
Re: MODULO (doppio) "Galleria dell'orso"
Docdelburg ha scritto:
Chiedo quindi se c'è disponibilità e possibilità di acquistarli in numero sufficiente per il mio modulo.
Fantastico Mauro, non vedo l'ora di vedere le prime foto.
Per quanto riguarda la linea aerea ormai dovremo quasi esserci.
Domattina dovremo fare le prime prove sul campo (neve permettendo).
I tecnici della linea aerea sono Riccardo e Giuseppe.
Sicuramente renderemo disponibile il tutto per chi dovesse essere interessato.
- Docdelburg
- Socio GAS TT
- Messaggi: 6153
- Iscritto il: martedì 4 settembre 2012, 18:16
- Nome: Mauro
- Regione: Estero
- Città: Madrid (España)
- Stato: Non connesso
Re: MODULO (doppio) "Galleria dell'orso"
Nel senso che così come è illustrato nel progetto è adatto a porsi come terminale sul lato destro rispetto allo spettatore. Va bene così o devo invertirlo?
- Marshall61
- Messaggi: 7203
- Iscritto il: martedì 1 novembre 2011, 20:50
- Nome: Carlo
- Regione: Toscana
- Città: Livorno
- Stato: Non connesso
Re: MODULO (doppio) "Galleria dell'orso"
Ciao, Carlo
- Andrea
- Socio GAS TT
- Messaggi: 23321
- Iscritto il: mercoledì 26 ottobre 2011, 19:42
- Nome: Andrea
- Regione: Lombardia
- Città: Milano
- Ruolo: Amministratore
- Stato: Non connesso
Re: MODULO (doppio) "Galleria dell'orso"
Marshall61 ha scritto:
....per chi decide per i blocchi, per i segnali li fornisce Giuseppe....ovviamente ripagandone le spese?
Ci stiamo organizzando Carlo e siamo già a buon punto.
Vi faremo sapere.
Docdelburg ha scritto:
... è adatto a porsi come terminale sul lato destro rispetto allo spettatore. Va bene così o devo invertirlo?
Damini parlo con Edgardo, ma a mio avviso va benissimo il terminale destro.
Il tuo modulo si accoppierà con il mio che sarà alla destra del supermodulo.
Accoppiata vincente!
- Docdelburg
- Socio GAS TT
- Messaggi: 6153
- Iscritto il: martedì 4 settembre 2012, 18:16
- Nome: Mauro
- Regione: Estero
- Città: Madrid (España)
- Stato: Non connesso
Re: MODULO (doppio) "Galleria dell'orso"

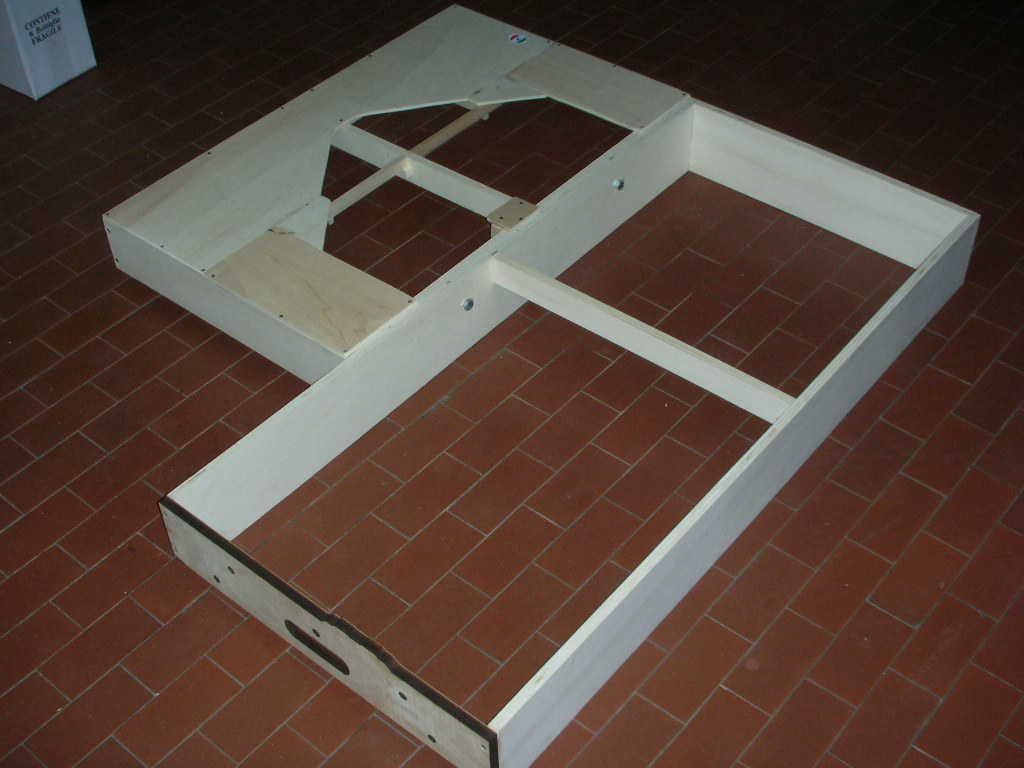

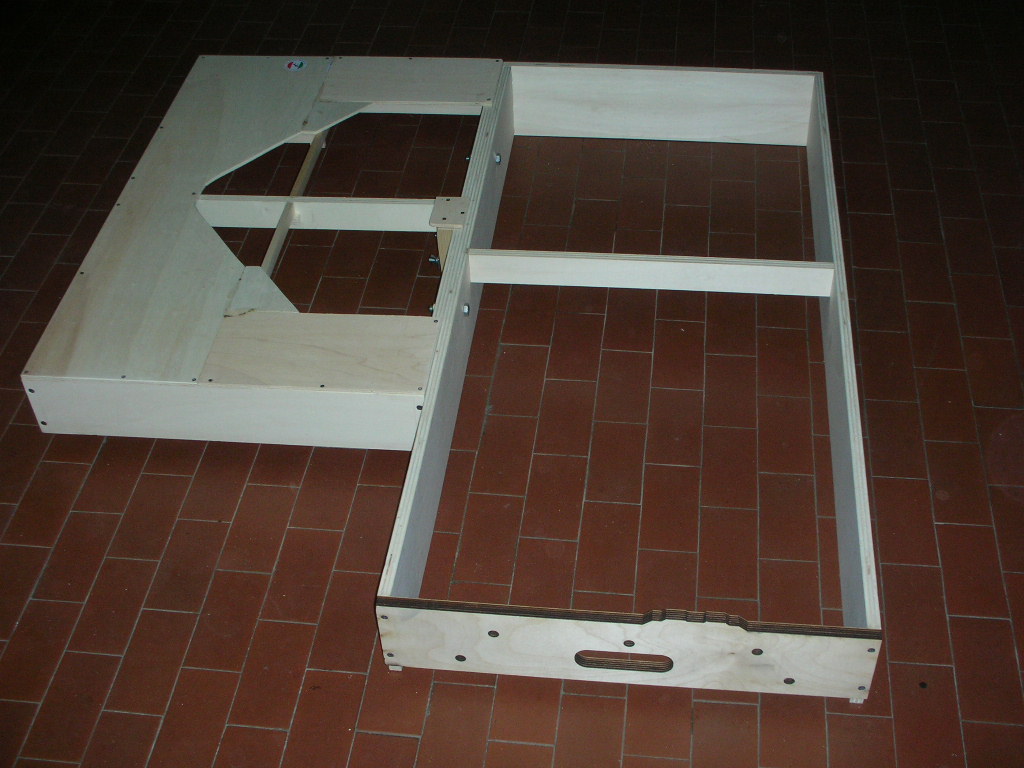

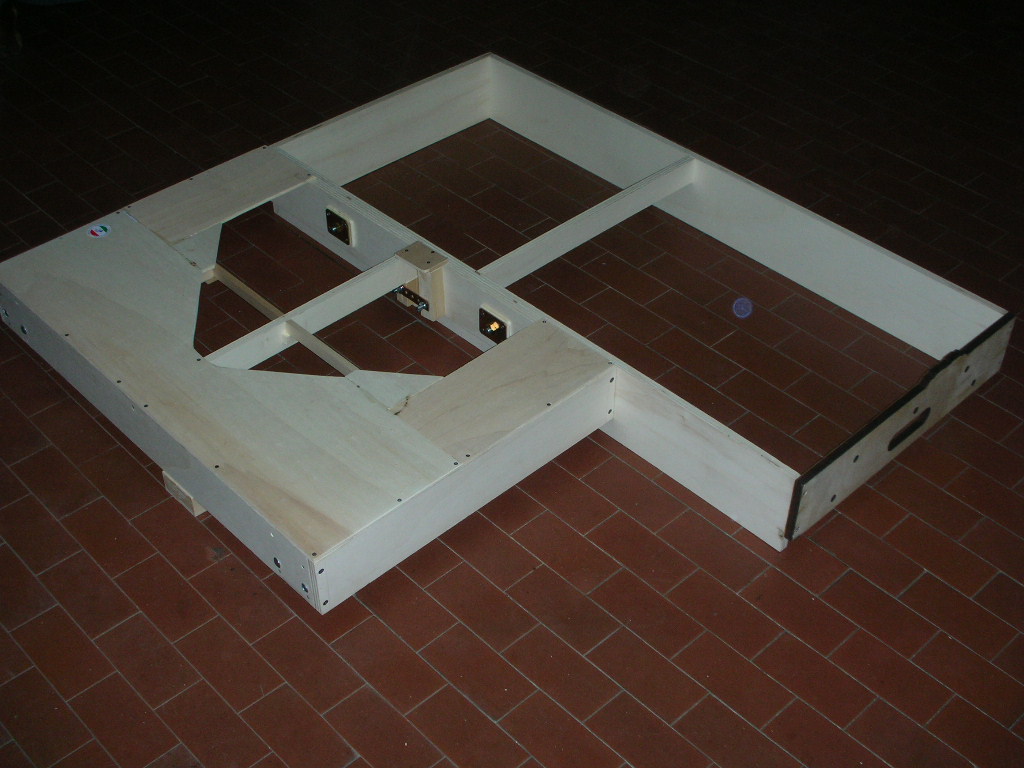

Ho iniziato la base del modulo più piccolo; ecco qualche immagine con il semicerchio di binari appoggiato per rendere l'idea.
Immagine:
170,11 KB
Immagine:
153,87 KB
- Andrea
- Socio GAS TT
- Messaggi: 23321
- Iscritto il: mercoledì 26 ottobre 2011, 19:42
- Nome: Andrea
- Regione: Lombardia
- Città: Milano
- Ruolo: Amministratore
- Stato: Non connesso
Re: MODULO (doppio) "Galleria dell'orso"
Le misure sono 85cm x 55cm, giusto?
Due domande:
1 - i due portali saranno autocostruiti?
2 - il ponte di che tipo sarà?
Grazie.
- Docdelburg
- Socio GAS TT
- Messaggi: 6153
- Iscritto il: martedì 4 settembre 2012, 18:16
- Nome: Mauro
- Regione: Estero
- Città: Madrid (España)
- Stato: Non connesso
Re: MODULO (doppio) "Galleria dell'orso"
Andrea ha scritto:
Molto bene Doc.
Le misure sono 85cm x 55cm, giusto?
Due domande:
1 - i due portali saranno autocostruiti?
2 - il ponte di che tipo sarà?
Grazie.
Le misure di questo modulo sono 86 x 55 cm.
L'altro sarà 120 x 55 cm.
Da modelbahnshop ho acquistato oltrea ai binari due tipi di portali in scala TT (che valuterò se usare o meno) e un ponte Tillig.

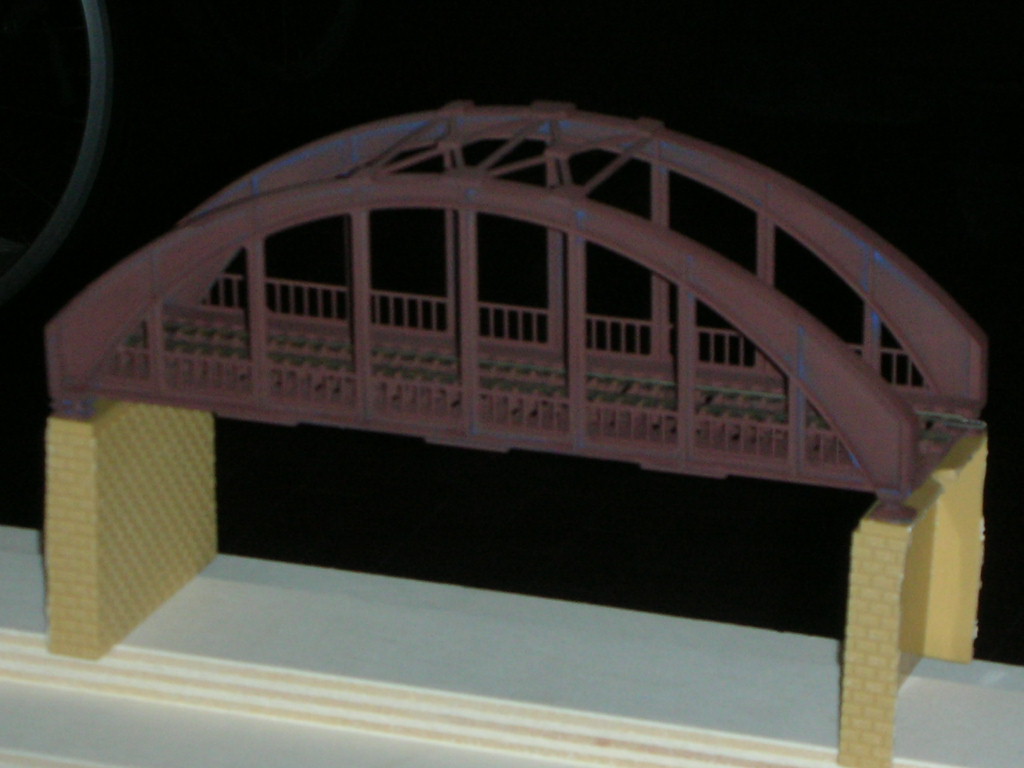

Il ponte è stato montato e trattato con una prima mano di aerografo; in origine era blu e tale colore si intuisce ancora presente in alcuni punti. Anche qui ho un'alternativa e valuterò strada facendo....
Immagine:
147,85 KB
- Andrea
- Socio GAS TT
- Messaggi: 23321
- Iscritto il: mercoledì 26 ottobre 2011, 19:42
- Nome: Andrea
- Regione: Lombardia
- Città: Milano
- Ruolo: Amministratore
- Stato: Non connesso
Re: MODULO (doppio) "Galleria dell'orso"
Hai visto la discussione che ho aperto?
- Docdelburg
- Socio GAS TT
- Messaggi: 6153
- Iscritto il: martedì 4 settembre 2012, 18:16
- Nome: Mauro
- Regione: Estero
- Città: Madrid (España)
- Stato: Non connesso
Re: MODULO (doppio) "Galleria dell'orso"

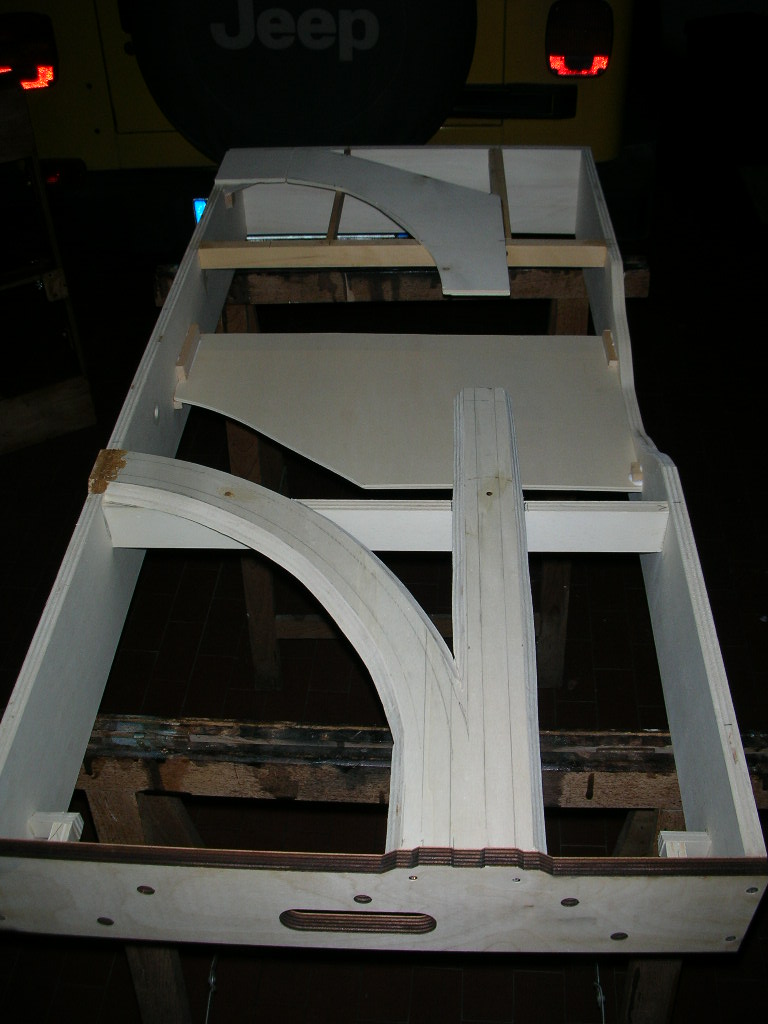

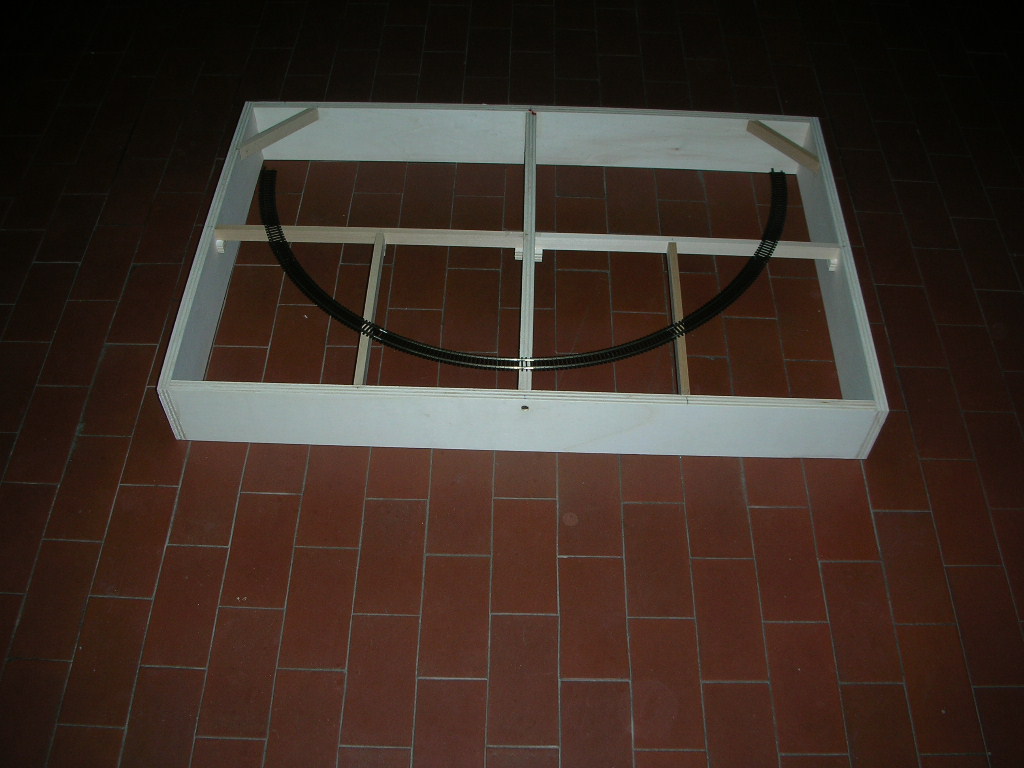

Per ora ho solo unito le due basi; quella principale è tutta da completare, traverse comprese (ma devo prima verificare con precisione dove andrà il ponte e di conseguenza le traverse di rinforzo). Quella laterale ha già le gambe e il piano d'appoggio del semicerchio dei binari. Buona parte del piano di quest'ultimo modulo rimarrà aperta così com'è per poter accedere da sotto ai binari che saranno coperti da una formazione collinare/montuosa.
Immagine:
174,93 KB
Immagine:
180,12 KB
Immagine:
184,77 KB
Infine, per il nome da dare al modulo, avrei pensato a "galleria dell'Orso" o "colle dell'Orso" in omaggio al mio povero gatto (Orso appunto) che è reduce da un pesante intervento chirurgico e mi fa compagnia mentre lavoro al modulo in garage, facendo le fusa dalla sua brandina di convalescente.
- Andrea
- Socio GAS TT
- Messaggi: 23321
- Iscritto il: mercoledì 26 ottobre 2011, 19:42
- Nome: Andrea
- Regione: Lombardia
- Città: Milano
- Ruolo: Amministratore
- Stato: Non connesso
Re: MODULO (doppio) "Galleria dell'orso"
I nomi mi piacciono entrambi, estremamente originali e... stavolta non scomodiamo i Santi...
Valuta tu.
Comunque, al di la del nome, credo che farai un lavoro... coi baffi (in onore al tuo gatto)
- Riccardo
- Socio GAS TT
- Messaggi: 5625
- Iscritto il: domenica 11 dicembre 2011, 9:26
- Nome: Riccardo
- Regione: Lombardia
- Città: Milano
- Età: 19
- Stato: Non connesso
Re: MODULO (doppio) "Galleria dell'orso"
alla grande.....
..... così anche il tuo gatto può affilarsi le unghie...
- Docdelburg
- Socio GAS TT
- Messaggi: 6153
- Iscritto il: martedì 4 settembre 2012, 18:16
- Nome: Mauro
- Regione: Estero
- Città: Madrid (España)
- Stato: Non connesso
Re: MODULO (doppio) "Galleria dell'orso"

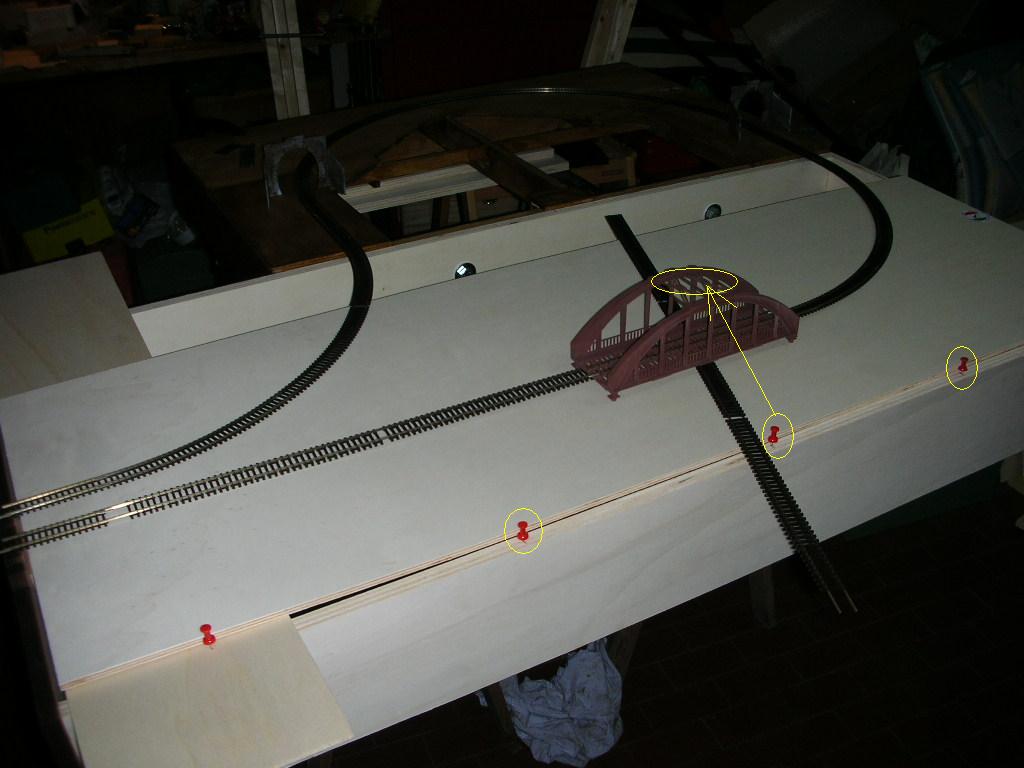

Il ponte sarebbe posto all'uscita della curva; i pali della catenaria sono posti a 12,5 cm dal bordo e poi ogni 25 cm (piolini rossi negli ovali gialli).
Così facendo l'unione della catenaria cadrebbe proprio al centro del ponte e potrei quindi sfruttare la parte trasversale superiore come sostegno.
Che ne dite?
Suggerimenti e osservazioni?
Immagine:
71,12 KB
Immagine:
166,25 KB
- Marshall61
- Messaggi: 7203
- Iscritto il: martedì 1 novembre 2011, 20:50
- Nome: Carlo
- Regione: Toscana
- Città: Livorno
- Stato: Non connesso
Re: MODULO (doppio) "Galleria dell'orso"
Ciao, Carlo
- Andrea
- Socio GAS TT
- Messaggi: 23321
- Iscritto il: mercoledì 26 ottobre 2011, 19:42
- Nome: Andrea
- Regione: Lombardia
- Città: Milano
- Ruolo: Amministratore
- Stato: Non connesso
Re: MODULO (doppio) "Galleria dell'orso"
Docdelburg ha scritto:
Così facendo l'unione della catenaria cadrebbe proprio al centro del ponte e potrei quindi sfruttare la parte trasversale superiore come sostegno.
Giusto Doc, credo che adotteremo la stessa soluzione, di fatto abbiamo lo stesso ponte...
Tu chiaramente avrai anche la possibilità di posizionare i pali all'esterno del ponte.
I pilastri saranno quelli della confezione Tillig?
Pensavo invece ad una cosa per la lina termica.
Potresti dare un leggera pendenza ai binari per simulare una discesa in trincea...
Magari anche una curvatura dolce visto che usi un flex.
E' solo un'idea che mi è passata nella testa...
- Docdelburg
- Socio GAS TT
- Messaggi: 6153
- Iscritto il: martedì 4 settembre 2012, 18:16
- Nome: Mauro
- Regione: Estero
- Città: Madrid (España)
- Stato: Non connesso
Re: MODULO (doppio) "Galleria dell'orso"
Andrea ha scritto:
I pilastri saranno quelli della confezione Tillig?
Non credo proprio; vorrei provare ad adattare quelli della Volmer codice 2530.
Andrea ha scritto:
Pensavo invece ad una cosa per la lina termica.
Potresti dare un leggera pendenza ai binari per simulare una discesa in trincea...
Magari anche una curvatura dolce visto che usi un flex.
La curvatura, leggera, è già in programma; la pendenza no, perchè se ci vogliamo mettere qualche carro, a simulare un treno in transito, magari si muove.....
- gavinca
- Socio GAS TT
- Messaggi: 1994
- Iscritto il: martedì 22 maggio 2012, 13:07
- Nome: Carlo
- Regione: Piemonte
- Città: Bellinzago Novarese
- Stato: Non connesso
Re: MODULO (doppio) "Galleria dell'orso"
Dato che il tuo modulo è chiuso su stesso non puoi usare la catenaria più corta (mi sembra da 215) così guadagni 7 cm ?
- Docdelburg
- Socio GAS TT
- Messaggi: 6153
- Iscritto il: martedì 4 settembre 2012, 18:16
- Nome: Mauro
- Regione: Estero
- Città: Madrid (España)
- Stato: Non connesso
Re: MODULO (doppio) "Galleria dell'orso"
gavinca ha scritto:
Doc, a me piaceva di più il progetto di wintrack con qualche centimetro di rettilineo tra il ponte e l'inizio della curva.
Dato che il tuo modulo è chiuso su stesso non puoi usare la catenaria più corta (mi sembra da 215) così guadagni 7 cm ?
Sono un pò stretto con le misure perchè la posizione del ponte mi condiziona anche la posizione delle traverse di rinforzo e i punti di connessione tra i due moduli. Dovrei riuscire a ricavare qualche centimetro di rettilineo tra l'uscita della curva e il ponte, ma sarà poca cosa.....
- Docdelburg
- Socio GAS TT
- Messaggi: 6153
- Iscritto il: martedì 4 settembre 2012, 18:16
- Nome: Mauro
- Regione: Estero
- Città: Madrid (España)
- Stato: Non connesso
Re: MODULO (doppio) "Galleria dell'orso"

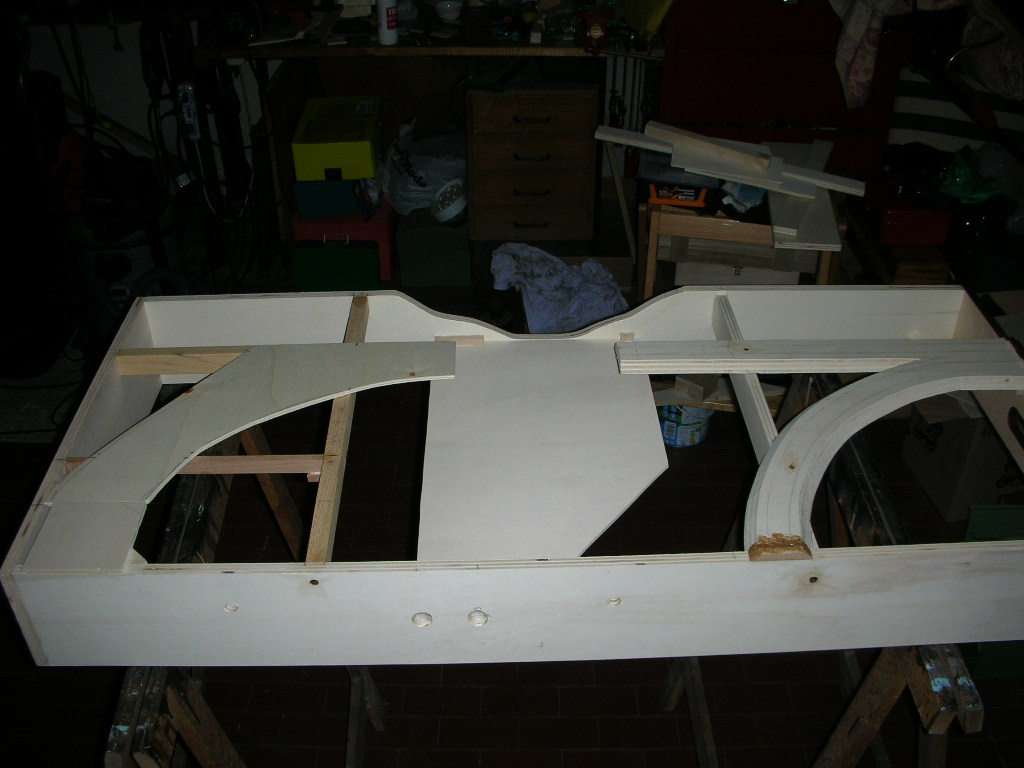

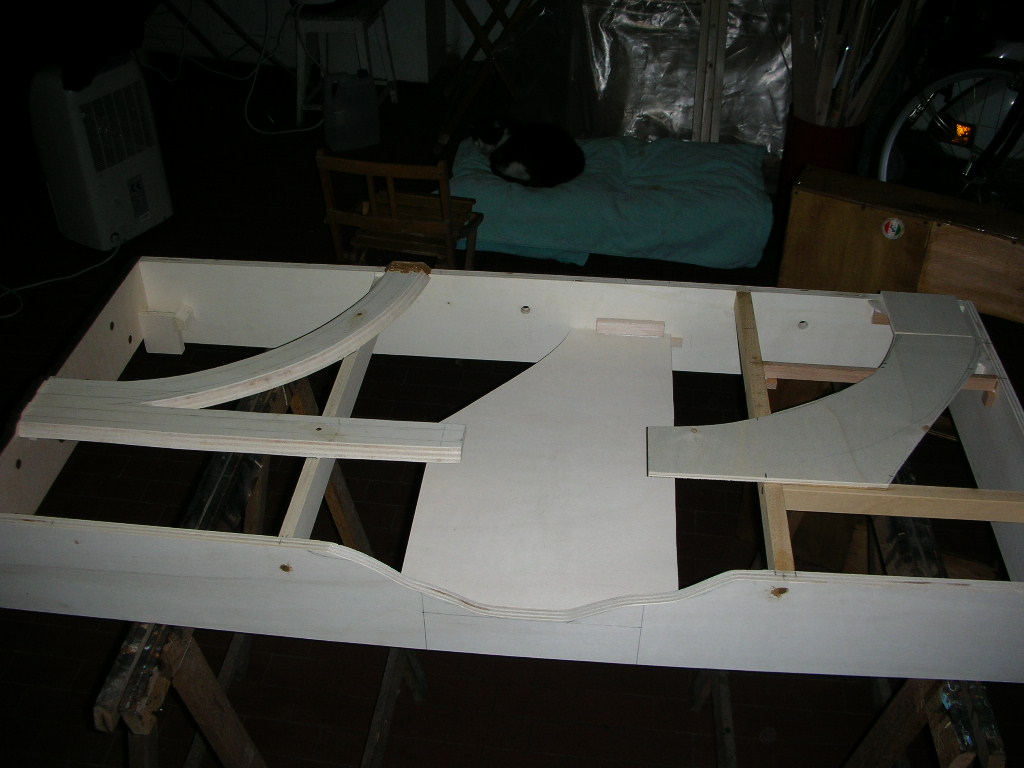

Ho ritagliato e posato le basi dei binari nel modulo principale
Immagine:
149,35 KB
Immagine:
148,87 KB
Immagine:
123,49 KB

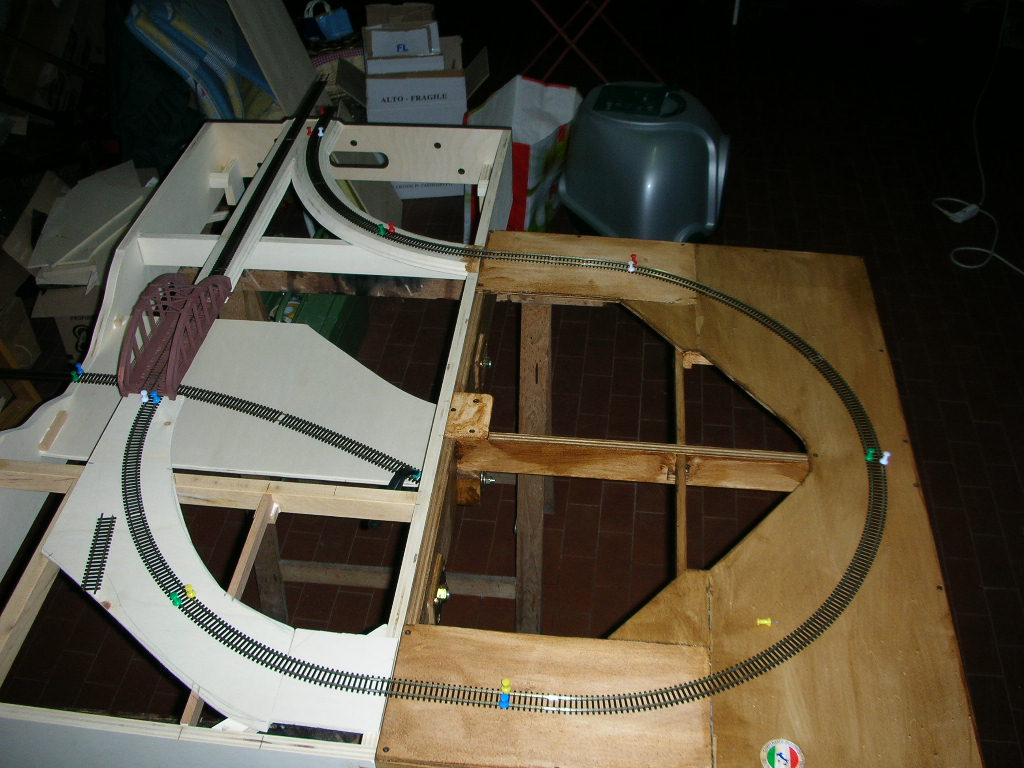

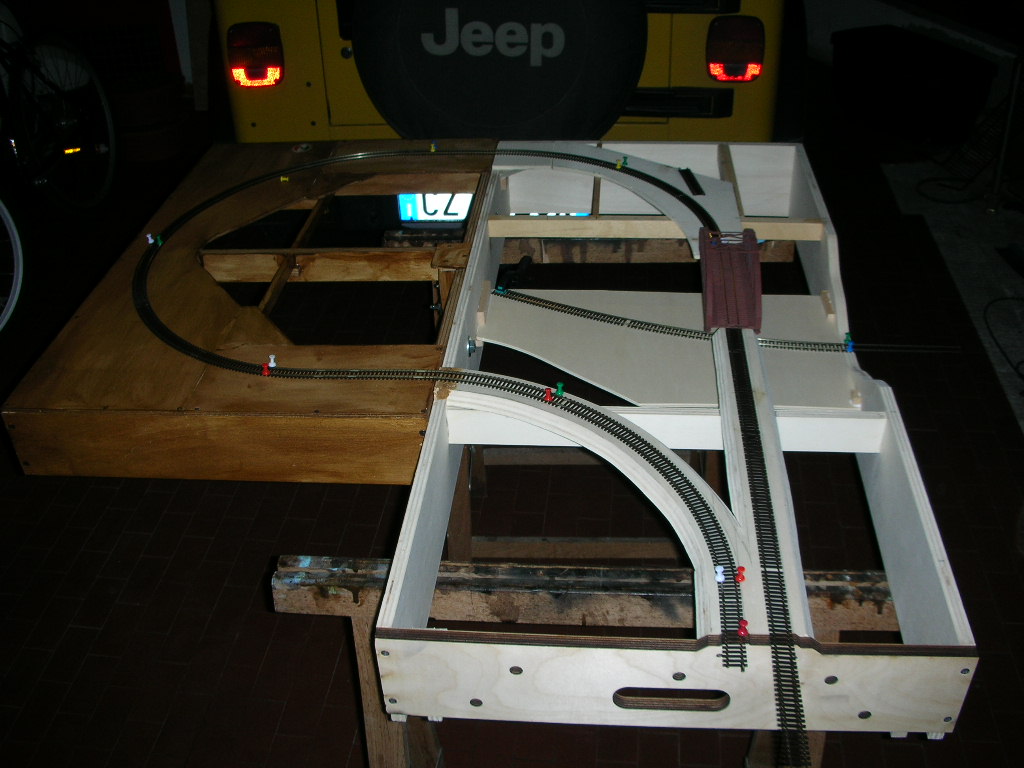

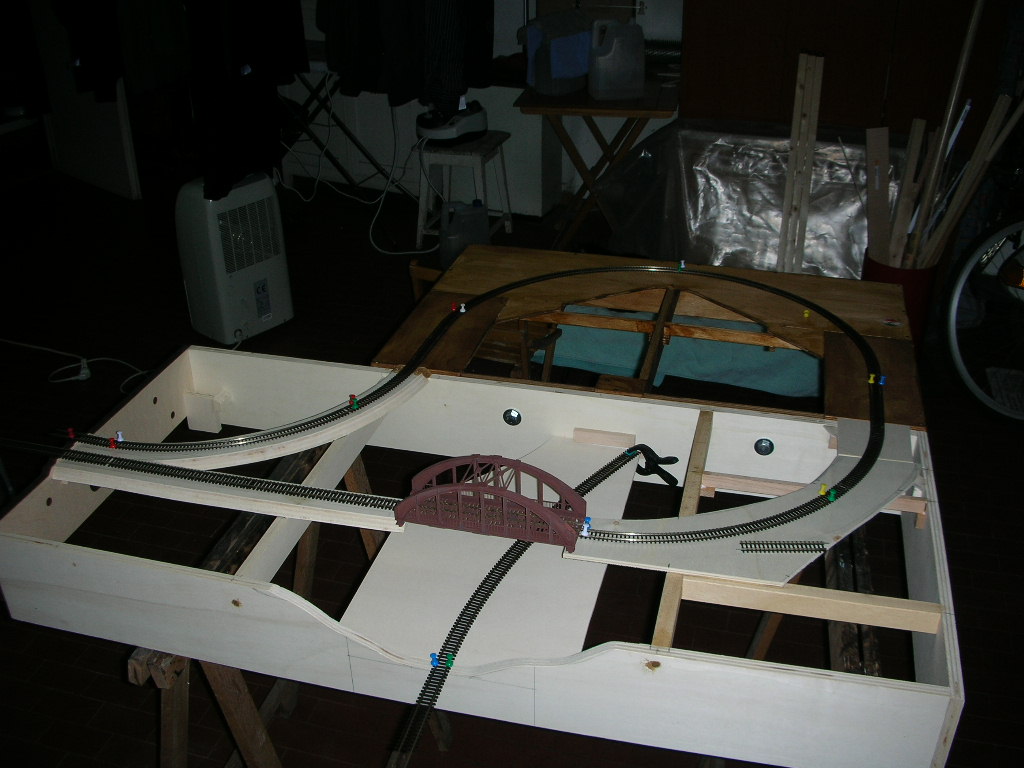

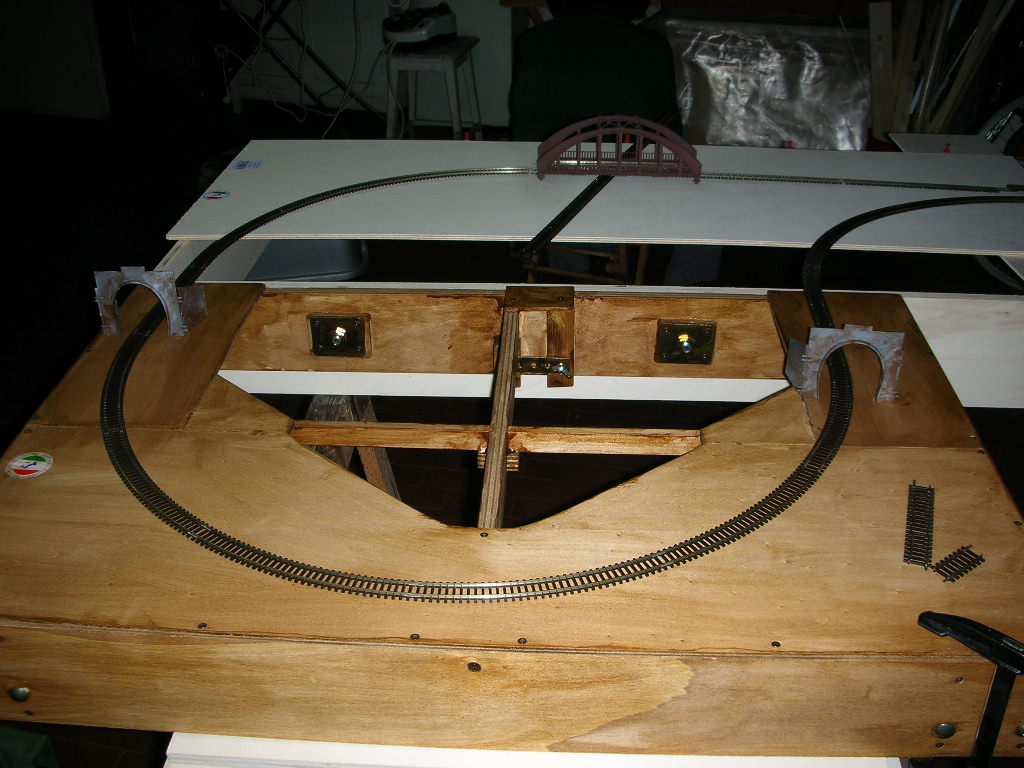

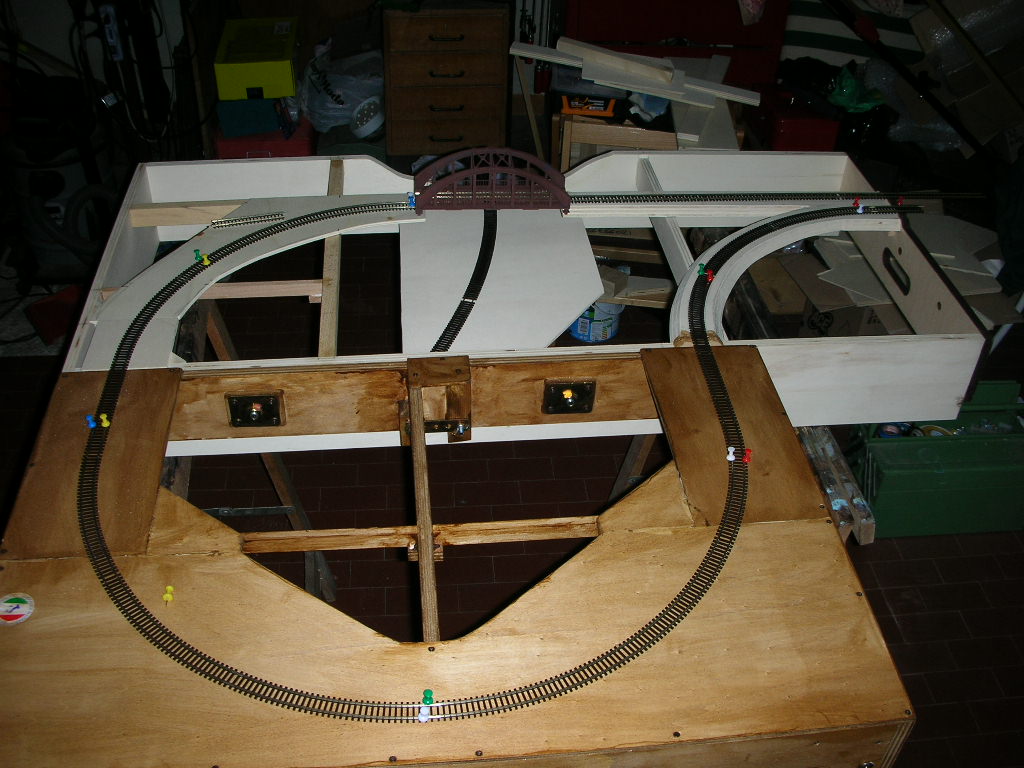

Ho quindi fatto l'ennesima prova della posa dei binari e questo è il risultato provvisorio
Immagine:
159,66 KB
Immagine:
167,75 KB
Immagine:
159,77 KB
Immagine:
164,75 KB
Ora dovrò completare le gambe pieghevoli del modulo principale, posare il sughero e predisporre le spallette del ponte.
Se avete osservazioni, suggerimenti e critiche fatele ora perchè poi sarà difficile apportare modifiche.
Grazie
P.S. rileggendo l'intervento mi sono accorto che nella prima foto si intravede il "famoso" gatto Orso che mi fa compagnia.....
- Andrea
- Socio GAS TT
- Messaggi: 23321
- Iscritto il: mercoledì 26 ottobre 2011, 19:42
- Nome: Andrea
- Regione: Lombardia
- Città: Milano
- Ruolo: Amministratore
- Stato: Non connesso
Re: MODULO (doppio) "Galleria dell'orso"
A me pare che l'impostazione che gli hai dato sia perfettta.
Con buone probabilità, andando avanti di questo passo, sarai il primo ad ultimare un modulo.
Sia ben chiaro... non si vince nulla!
P.S.: tu hai il "gatto orso", io ho il "bassotto dormiglione"...
