E626 lastrina ASN e motorizzazione LM

Messaggio da wmax53 » dom lug 28, 2019 7:00 pm

Qualcuno, mi aveva detto che se ero riuscito a realizzare la D143 Truman potevo benissimo realizzare senza difficoltà la E. 626. [103]

E' stata una cosa da non ripetere, più' volte sono stato sul punto di gettare la spugna, ma alla fine a fatica, sono riuscito a terminarla.
Non mi e' riuscita molto bene ma funziona, anche se ho avuto problemi con la meccanica di LM, poi risolti anche con l'aiuto di qualche suggerimento di modifica datomi dal Sig Pisano ( sempre gentile e collaborativo).

Però, se sono arrivato quasi alla fine( manca la verniciatura ) devo dire grazie a Giuseppe Risso e al suo articolo che descriveva il montaggio passo dopo passo della sua E.626 (con fotografie di riferimento).
Grazie Giuseppe !

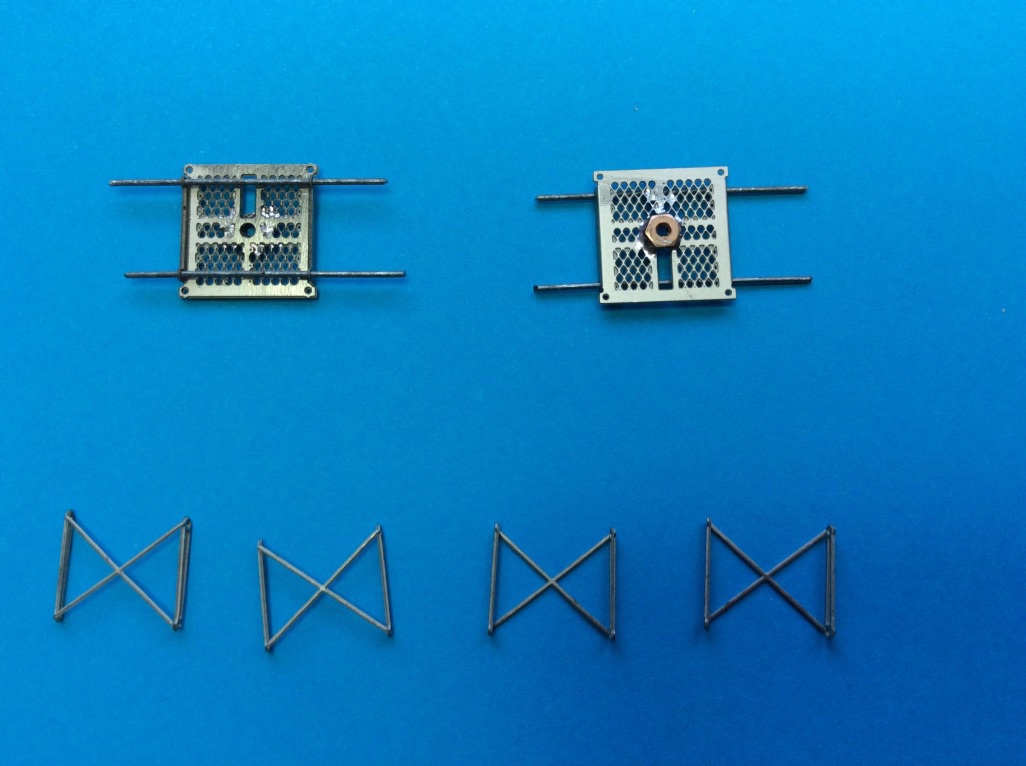

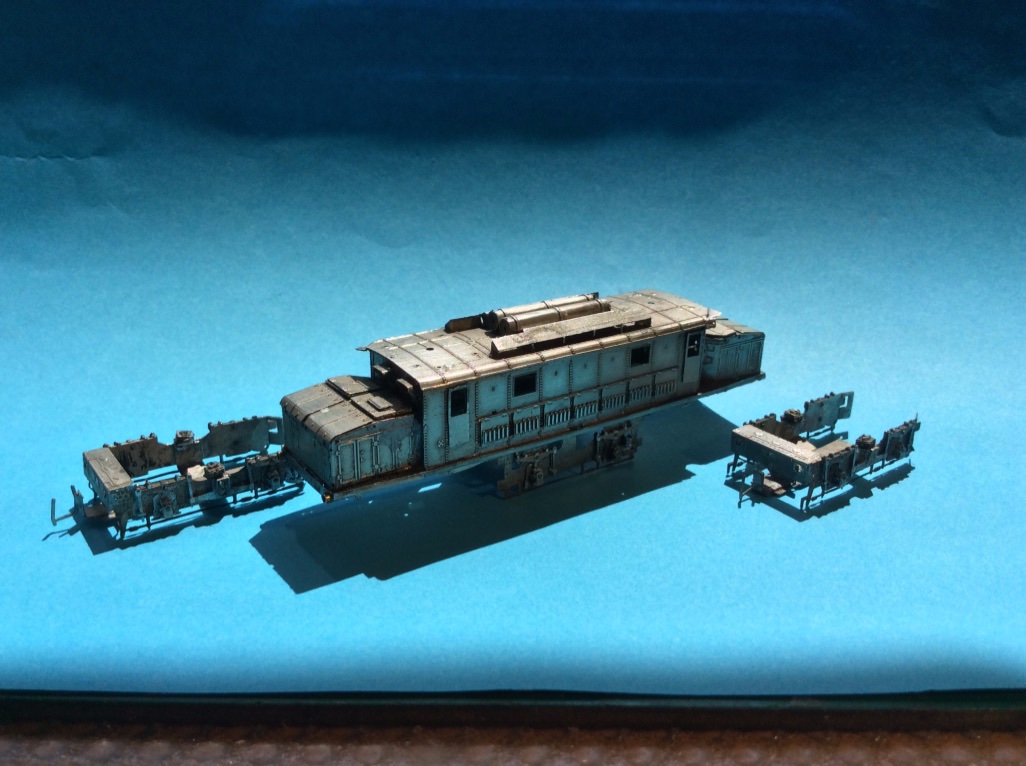

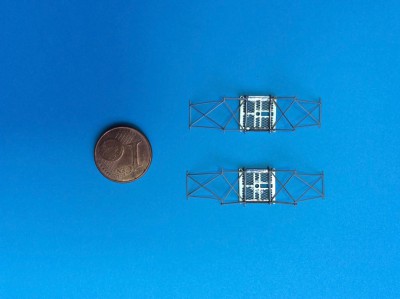

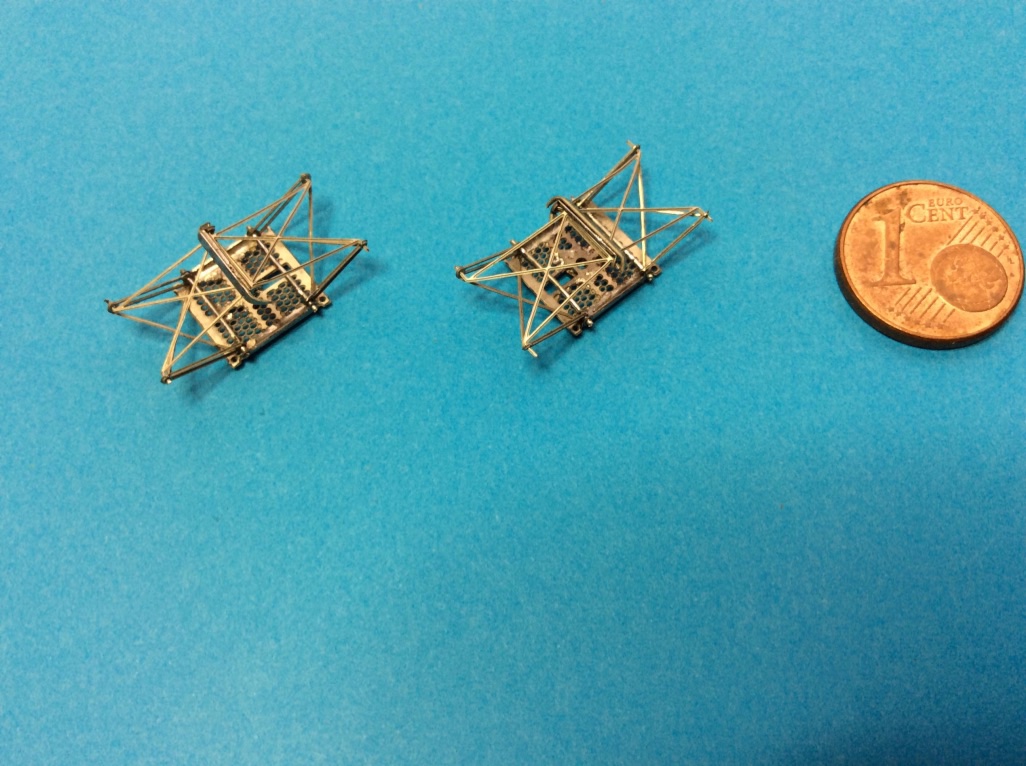

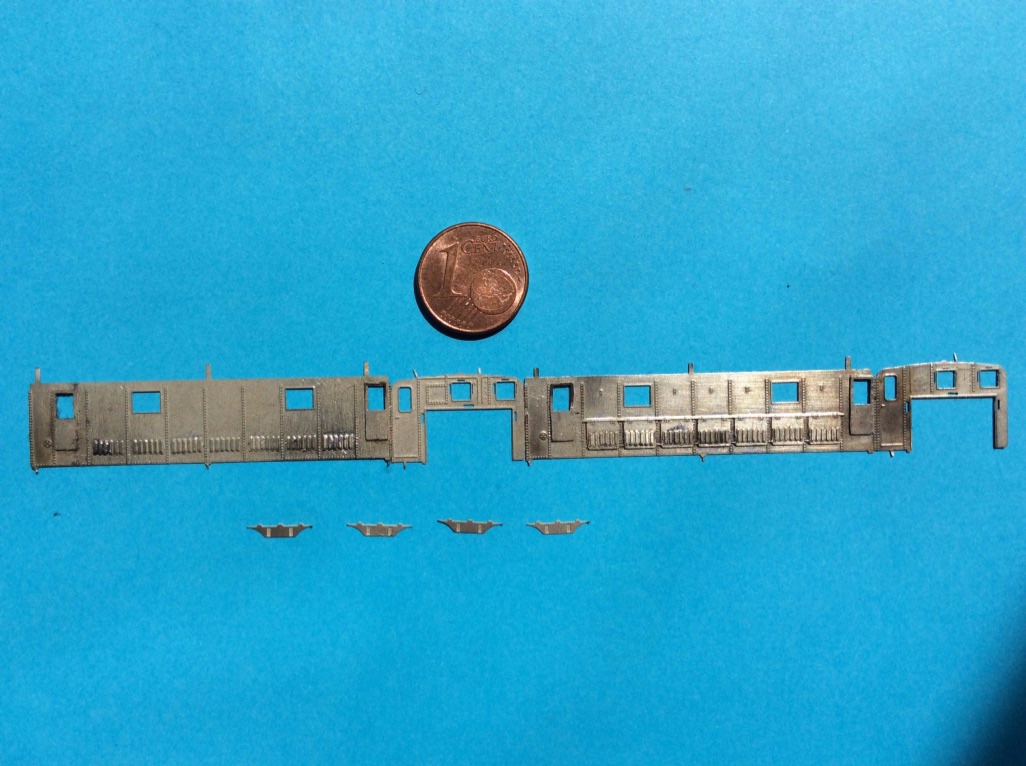

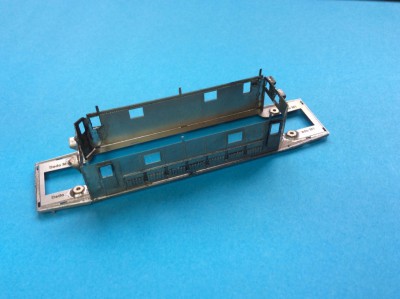

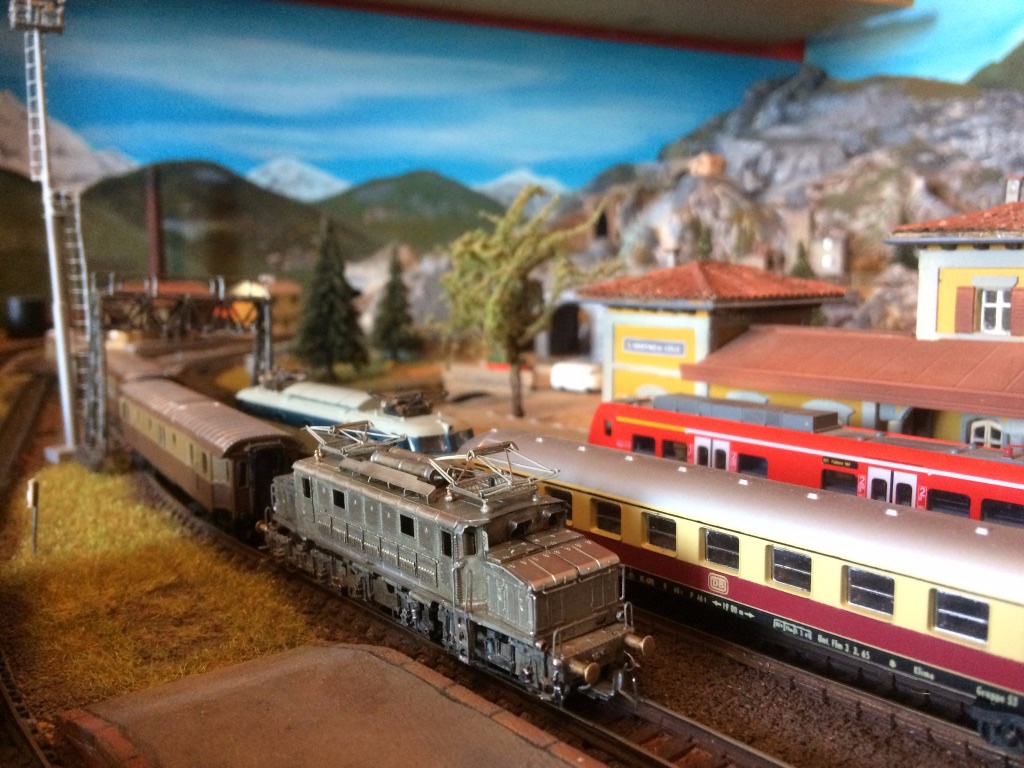

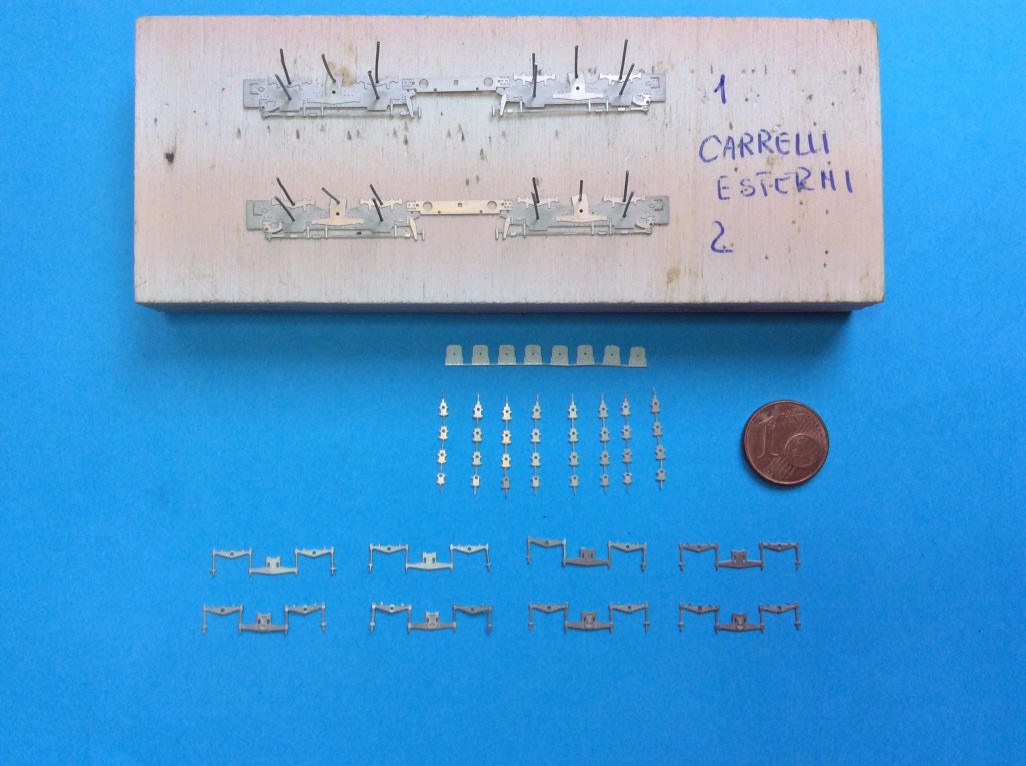

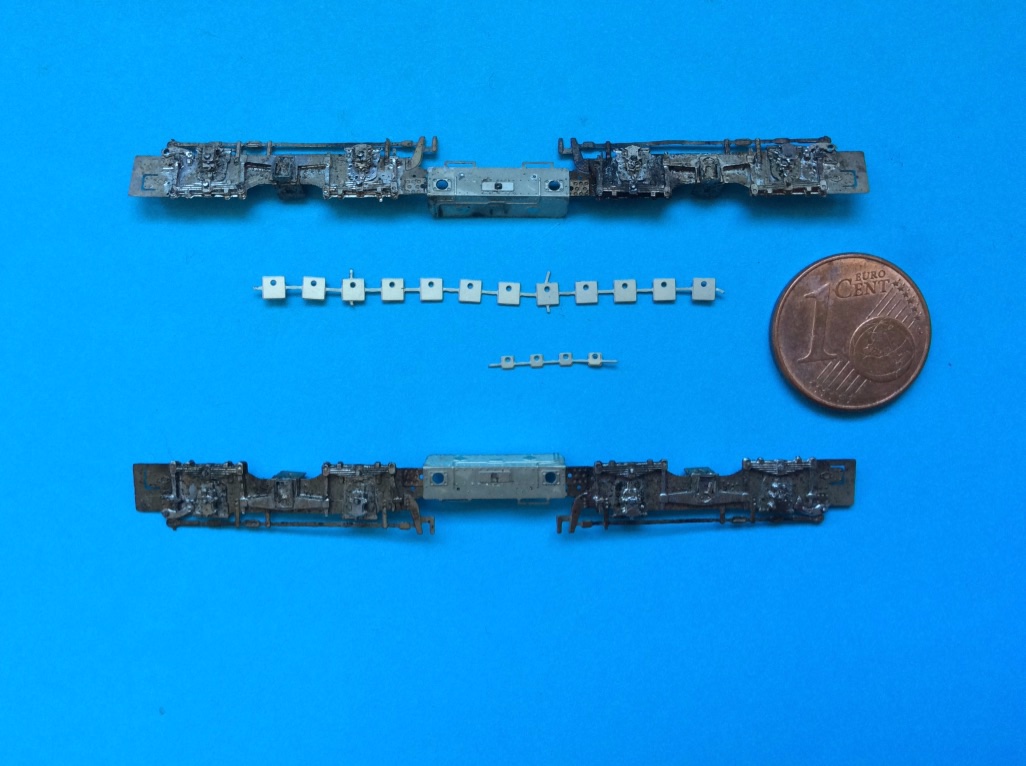

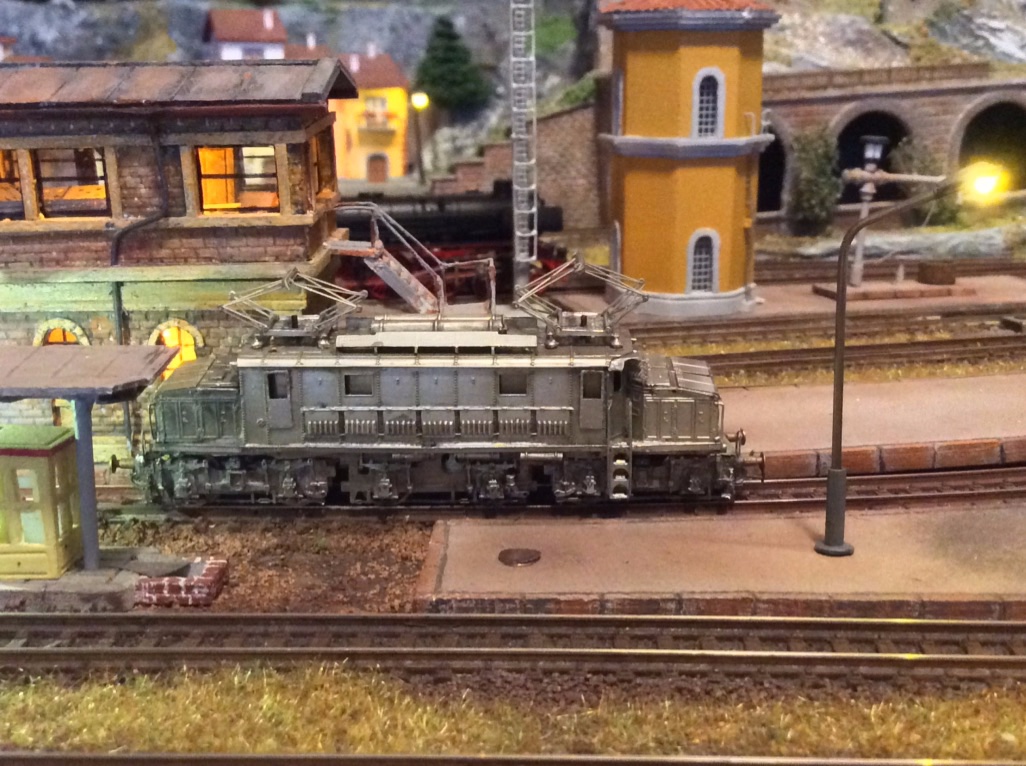

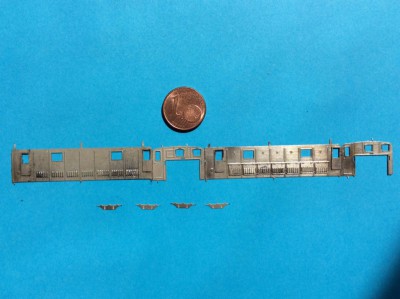

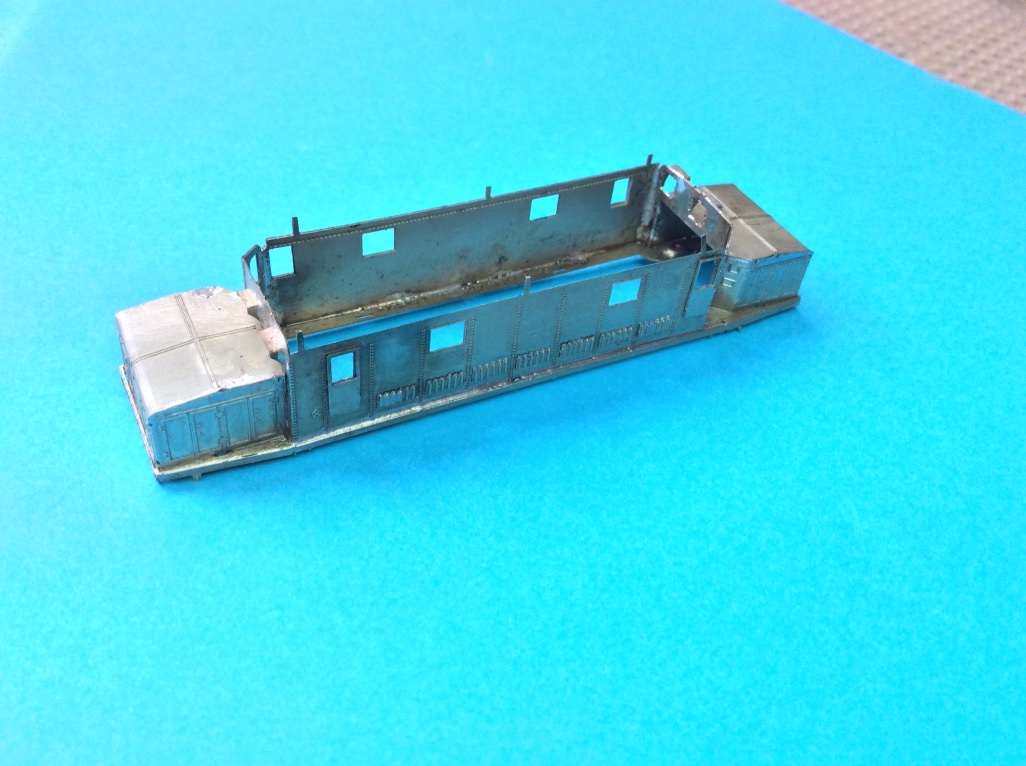

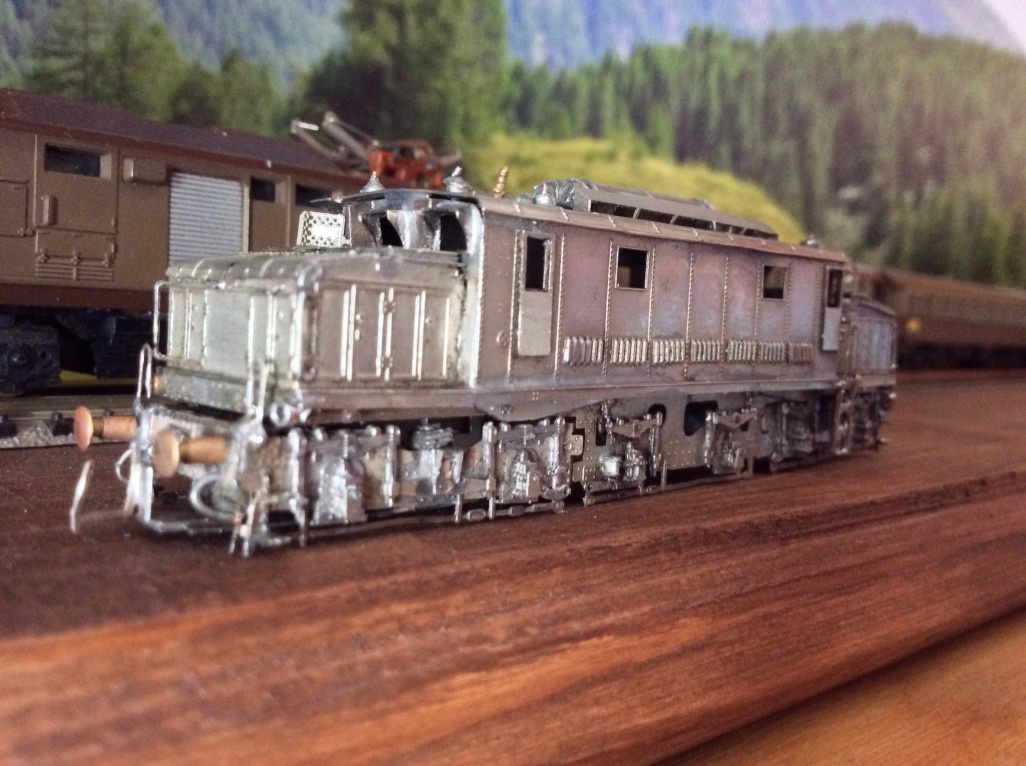

Posto qualche foto delle fasi di montaggio e del risultato finale del modello, come ho detto manca ancora la verniciatura.
Ciao Massimo

Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 4049
Iscritto il: lun ago 27, 2012 11:14 am
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Età: 43
Stato: Non connesso

Re: E626 lastrina ASN e motorizzazione LM

Messaggio da MrPatato76 » lun lug 29, 2019 8:17 am

Molto bella Massimo: l'hai montata molto bene!
Anch'io ho iniziato a montarne una senza motorizzazione, ma è ancora ferma li…. (E' una lastrina in ottone che trovai ad una borsa scambio….)
Che problemi hai avuto con la meccanica?
Roberto - "...il bambino che vede un treno lo saluta con la manina, questo non succede con un auto!" (Cit.) - Ciao Roberto

Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 13819
Iscritto il: sab nov 10, 2012 3:42 pm
Nome: Massimiliano
Regione: Toscana
Città: Marlia - Lucca
Ruolo: Moderatore
Età: 33
Stato: Non connesso
Contatta:

Re: E626 lastrina ASN e motorizzazione LM

Messaggio da MrMassy86 » lun lug 29, 2019 5:12 pm

Complimenti Massimo, stupenda!!!
Massimiliano [253]
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca

Avatar utente
v200
Socio GAS TT
Messaggi: 9192
Iscritto il: dom mag 03, 2015 6:31 pm
Nome: roberto
Regione: Piemonte
Città: torino
Ruolo: Moderatore
Età: 58
Stato: Non connesso

Re: E626 lastrina ASN e motorizzazione LM

Messaggio da v200 » lun lug 29, 2019 6:29 pm

Queste lastrine sono difficili da saldare , basta un po più di calore per non avere i riferimenti in squadra. Anche assemblare la motorizzazione richiede molta attenzione. Essere riuscito a terminarne l'assemblaggio correttamente è un bel traguardo, oltre al orgoglio di vederla girare sul proprio plastico sapendo che è un modello auto costruito.
Complimenti per il risultato
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
wmax53
Socio GAS TT
Messaggi: 453
Iscritto il: ven giu 15, 2012 10:03 pm
Nome: Massimo
Regione: Lombardia
Città: Assago
Età: 66
Stato: Non connesso

Re: E626 lastrina ASN e motorizzazione LM

Messaggio da wmax53 » lun lug 29, 2019 7:32 pm

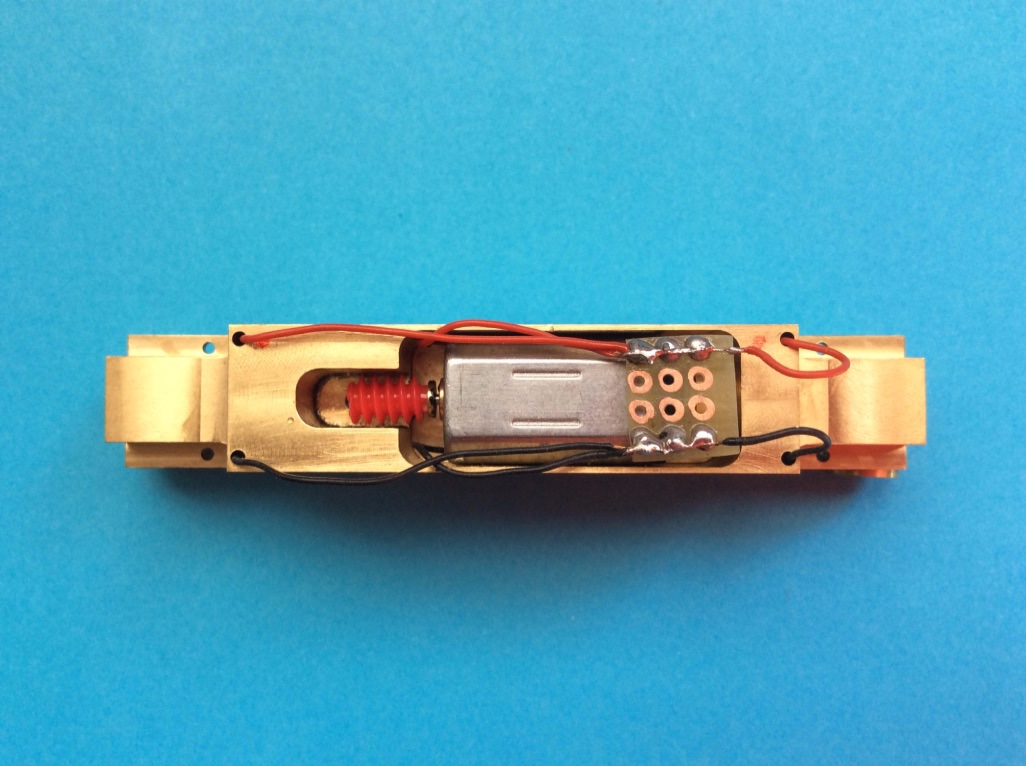

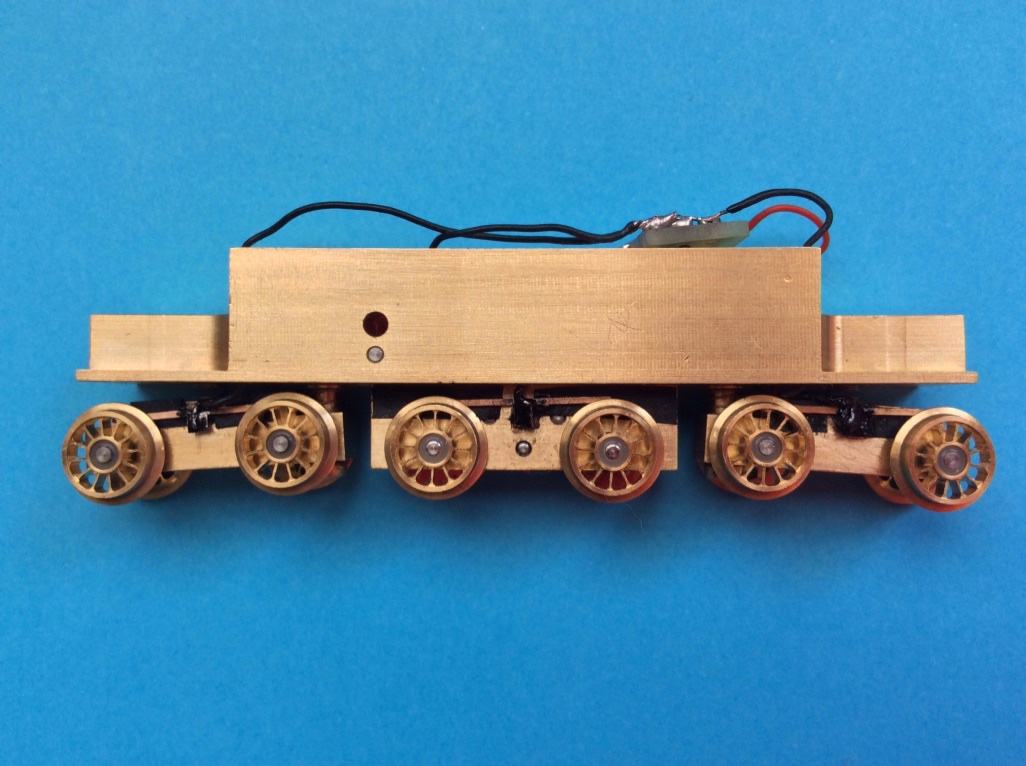

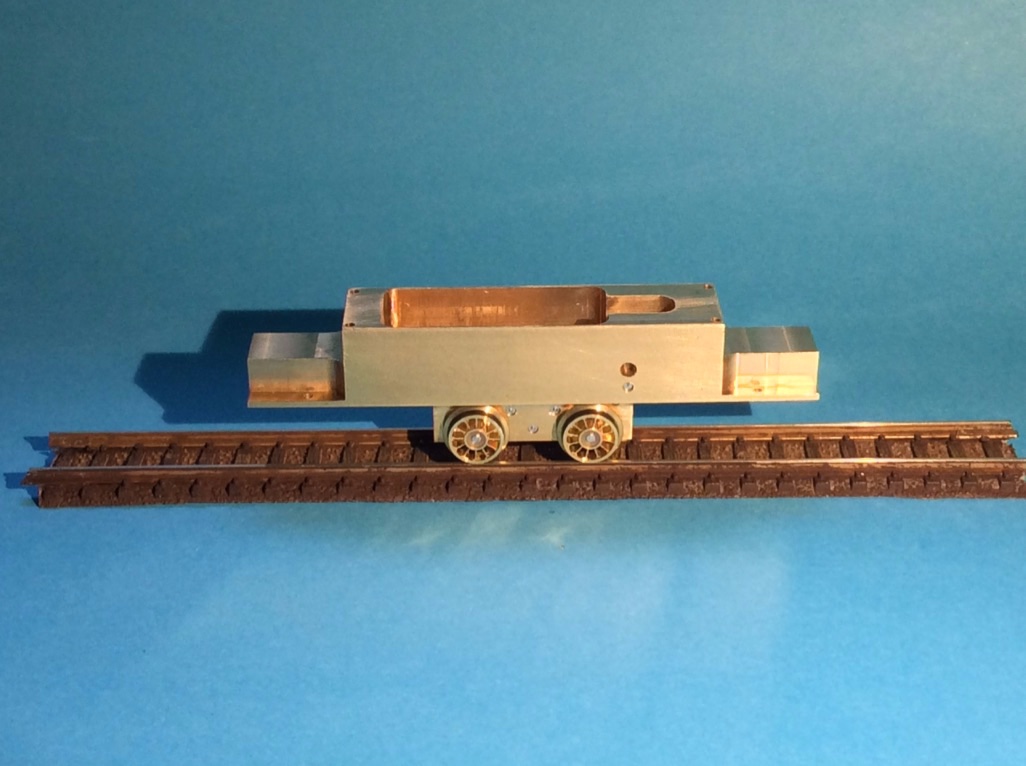

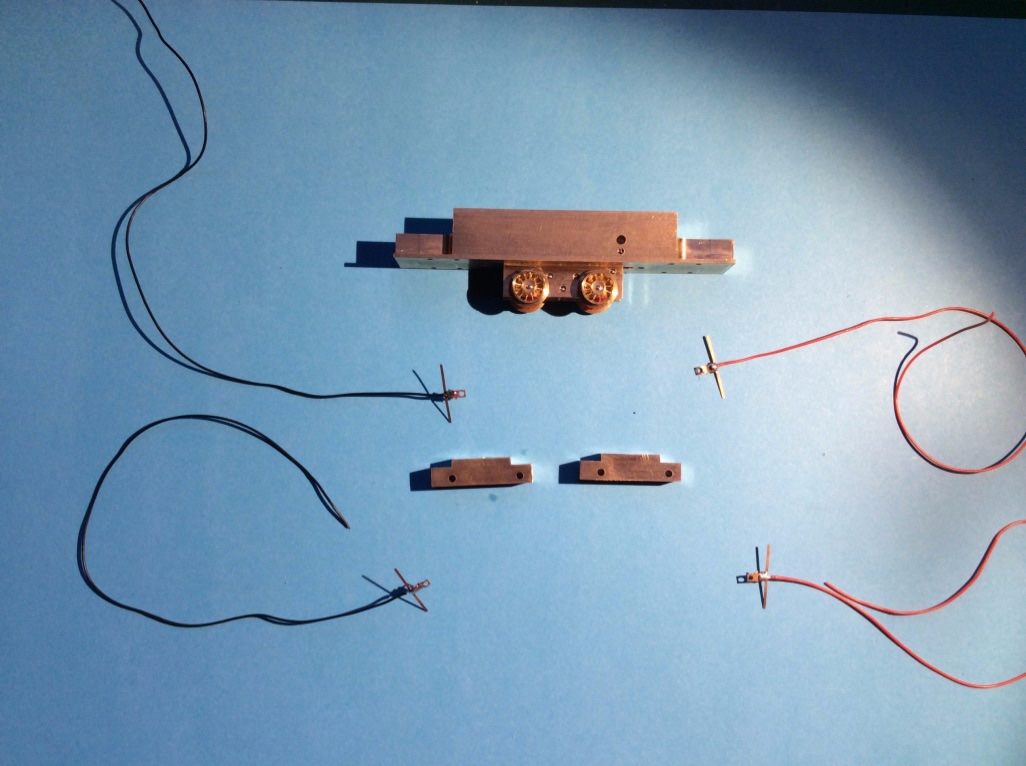

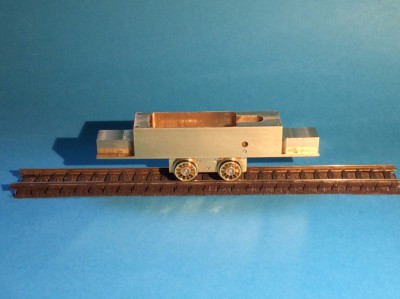

Roberto, la meccanica di LM per la E.626, ha la a trasmissione sul carrello fisso e due carrelli folli con le prese di corrente e due molle ciascuno, una sul perno su cui ruota il carrello e l'altra anteriore che doveva avere il compito di tenere i carrelli molleggiati per l'aderenza alle rotaie.
Il problema era che dopo il corretto montaggio, due dei quattro assi folli, quelli in corrispondenza dei due perni di rotazione, non giravano in quanto non toccavano le rotaie. Non ti dico quante volte ho smontato e rimontato quei due carrelli e alla fine ( suggerimento del Sig. Pisano) con delle rondelle da me portate al giusto spessore di 3 decimi inserite sui due perni di rotazione e eliminate le molle anteriori lasciando solo quelle sui due perni .....finalmente gira bene. Spero di essere stato chiaro [105] [98]
Ciao Massimo

Avatar utente
marione
Socio GAS TT
Messaggi: 1764
Iscritto il: lun mar 04, 2013 1:41 pm
Nome: mario
Regione: Lombardia
Città: treviglio
Età: 66
Stato: Non connesso
Contatta:

Re: E626 lastrina ASN e motorizzazione LM

Messaggio da marione » lun lug 29, 2019 7:50 pm

Ebbravo Massimo!

Marione
Mario Mancastroppa

Avatar utente
giuseppe_risso
Socio GAS TT
Messaggi: 7361
Iscritto il: gio ott 27, 2011 10:44 pm
Nome: Giuseppe
Regione: Liguria
Città: Chiavari
Età: 74
Stato: Non connesso
Contatta:

Re: E626 lastrina ASN e motorizzazione LM

Messaggio da giuseppe_risso » lun lug 29, 2019 8:52 pm

Bravo Massimo,bel lavoro.
Sono felice che il mio sito ti sia stato di aiuto, lo scopo per cui l'ho fatto è proprio questo.
Comunque la 626 di Mario, a mio parere, è decisamente una delle lastrine più toste da montare, più difficoltà le ho incontrate solo con il tigre e l'occhialona.

Avatar utente
Pierluigi1954
Socio GAS TT
Messaggi: 1966
Iscritto il: lun gen 28, 2013 8:42 am
Nome: Pierluigi
Regione: Lombardia
Città: Milano
Età: 65
Stato: Non connesso

Re: E626 lastrina ASN e motorizzazione LM

Messaggio da Pierluigi1954 » mar lug 30, 2019 1:59 am

Ottimo lavoro Massimo e te lo dice uno che ne ha fatte due...... facciamo del male [105]
Riguardo la meccanica provo a fare quello che hai descritto, avevo già tolto le molle ma non ho messo le ranelle da 3 decimi,.....provo.
Ora ho in progetto la terza :shock: e vorrei tenerla al naturale se riesco.
Malinverno gli ha messo la meccanica di Bodo e funziona bene, ma costa troppo per le mie tasche [105]
Complimenti ancora per il lavoro tutt'altro che facile [99]

Avatar utente
adobel55
Socio GAS TT
Messaggi: 8478
Iscritto il: ven nov 18, 2011 3:51 pm
Nome: Adolfo
Regione: Lazio
Città: Roma
Ruolo: Moderatore
Età: 64
Stato: Non connesso

Re: E626 lastrina ASN e motorizzazione LM

Messaggio da adobel55 » mar lug 30, 2019 6:35 am

Molto bella Massimo.
Lavoro da certosino.

Avatar utente
Egidio
Messaggi: 11640
Iscritto il: gio mag 17, 2012 1:26 pm
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Età: 55
Stato: Non connesso

Re: E626 lastrina ASN e motorizzazione LM

Messaggio da Egidio » dom ago 04, 2019 11:55 am

Bel modello, complimenti. Saluti. Egidio. [51]
Egidio Lofrano

Avatar utente
wmax53
Socio GAS TT
Messaggi: 453
Iscritto il: ven giu 15, 2012 10:03 pm
Nome: Massimo
Regione: Lombardia
Città: Assago
Età: 66
Stato: Non connesso

Re: E626 lastrina ASN e motorizzazione LM

Messaggio da wmax53 » lun ott 07, 2019 3:10 pm

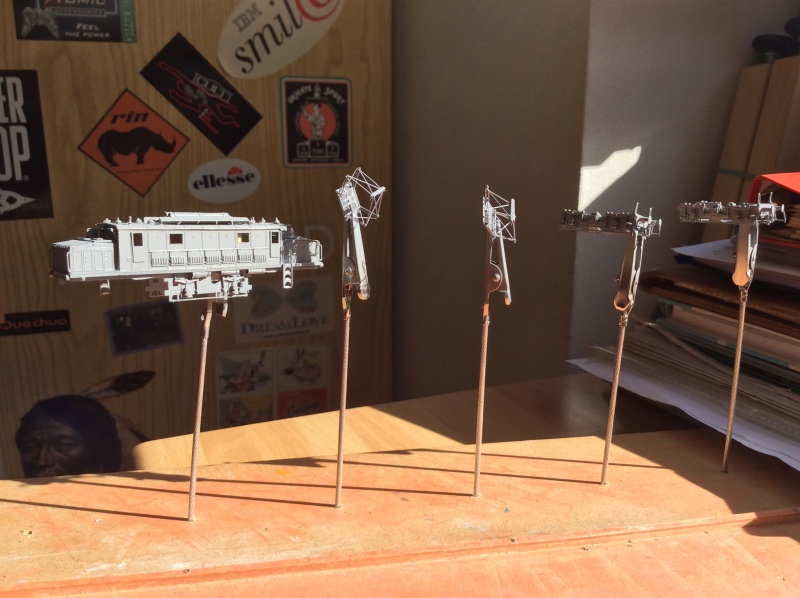

Ieri ho iniziato la fase di verniciatura della E626, dando la mano di Primer.
Il risultato mi sembra buono, i dettagli sono restati ben in evidenza.
Nei prossimi giorni passerò ai colori Castano e Isabella
IMG_3178 (1).JPG
Ciao Massimo

Avatar utente
lorelay49
Socio GAS TT
Messaggi: 2423
Iscritto il: ven gen 25, 2013 6:32 pm
Nome: giuliano
Regione: Lombardia
Città: Locate di Triulzi
Età: 70
Stato: Non connesso

Re: E626 lastrina ASN e motorizzazione LM

Messaggio da lorelay49 » lun ott 07, 2019 4:58 pm

Oserei dire ottimo [264] [253] [253]
Giuliano

Avatar utente
v200
Socio GAS TT
Messaggi: 9192
Iscritto il: dom mag 03, 2015 6:31 pm
Nome: roberto
Regione: Piemonte
Città: torino
Ruolo: Moderatore
Età: 58
Stato: Non connesso

Re: E626 lastrina ASN e motorizzazione LM

Messaggio da v200 » lun ott 07, 2019 6:10 pm

Fino adesso tutto perfetto
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 13819
Iscritto il: sab nov 10, 2012 3:42 pm
Nome: Massimiliano
Regione: Toscana
Città: Marlia - Lucca
Ruolo: Moderatore
Età: 33
Stato: Non connesso
Contatta:

Re: E626 lastrina ASN e motorizzazione LM

Messaggio da MrMassy86 » mar ott 08, 2019 3:44 pm

Davvero un bel lavoro!!!
Massimiliano [253]
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca

Avatar utente
Egidio
Messaggi: 11640
Iscritto il: gio mag 17, 2012 1:26 pm
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Età: 55
Stato: Non connesso

Re: E626 lastrina ASN e motorizzazione LM

Messaggio da Egidio » mar ott 08, 2019 3:49 pm

Bravo !!! Ottimo lavoro. Saluti. Egidio. [51]
Egidio Lofrano

Avatar utente
wmax53
Socio GAS TT
Messaggi: 453
Iscritto il: ven giu 15, 2012 10:03 pm
Nome: Massimo
Regione: Lombardia
Città: Assago
Età: 66
Stato: Non connesso

Re: E626 lastrina ASN e motorizzazione LM

Messaggio da wmax53 » dom ott 20, 2019 10:10 am

In attesa di postare le foto della verniciatura della E626, venuta abbastanza bene, vi pongo una domanda forse banale.
Le decals secondo voi e' meglio metterle prima di dare la finitura trasparente opaca ( naturalmente acrilica) o dopo? Io le mettevo sempre dopo ma ieri mi e' venuto questo dubbio perché' ho visto, che su un vecchio modello se ne stava staccando una. Grazie
Ciao Massimo

Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 4049
Iscritto il: lun ago 27, 2012 11:14 am
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Età: 43
Stato: Non connesso

Re: E626 lastrina ASN e motorizzazione LM

Messaggio da MrPatato76 » dom ott 20, 2019 12:13 pm

Vanno messe prima , altrimenti rischi che si nota la differenza di colore.
Roberto - "...il bambino che vede un treno lo saluta con la manina, questo non succede con un auto!" (Cit.) - Ciao Roberto

Avatar utente
lorelay49
Socio GAS TT
Messaggi: 2423
Iscritto il: ven gen 25, 2013 6:32 pm
Nome: giuliano
Regione: Lombardia
Città: Locate di Triulzi
Età: 70
Stato: Non connesso

Re: E626 lastrina ASN e motorizzazione LM

Messaggio da lorelay49 » dom ott 20, 2019 1:24 pm

Io le mettevo sempre prima di dare il trasparente così poi si integrano con la vernice e non si notano più e tantomeno si staccano con il tempo [264] [253] [253]
Giuliano

Avatar utente
Fabrizio
Socio GAS TT
Messaggi: 9954
Iscritto il: gio nov 10, 2011 9:17 pm
Nome: Fabrizio
Regione: Piemonte
Città: Piossasco
Ruolo: co-amministratore
Stato: Non connesso

Re: E626 lastrina ASN e motorizzazione LM

Messaggio da Fabrizio » dom ott 20, 2019 2:43 pm

Io le ho sempre messe prima, così si vede di meno la pellicola trasparente e soprattutto si forma un film protettivo che evita il distacco. L'unica cosa è che, talvolta, se le decal sono applicate su una finitura lucida, si nota meno il film trasparente di cui sono fatte. In questo caso si potrebbe applicare prima una finitura lucida, poi si applicano le decal e poi si passa la finitura finale opaca o satinata. Tuttavia non l'ho mai fatto, perché ci sono troppi strati e di solito la finitura finale basta già a evitare che si veda il film trasparente.
Fabrizio Borca

Avatar utente
wmax53
Socio GAS TT
Messaggi: 453
Iscritto il: ven giu 15, 2012 10:03 pm
Nome: Massimo
Regione: Lombardia
Città: Assago
Età: 66
Stato: Non connesso

Re: E626 lastrina ASN e motorizzazione LM

Messaggio da wmax53 » dom ott 20, 2019 6:22 pm

Grazie per le vs risposte! [98]
Ciao Massimo

Avatar utente
Pierluigi1954
Socio GAS TT
Messaggi: 1966
Iscritto il: lun gen 28, 2013 8:42 am
Nome: Pierluigi
Regione: Lombardia
Città: Milano
Età: 65
Stato: Non connesso

Re: E626 lastrina ASN e motorizzazione LM

Messaggio da Pierluigi1954 » lun ott 21, 2019 1:26 am

Fabrizio ha scritto:
dom ott 20, 2019 2:43 pm
Io le ho sempre messe prima, così si vede di meno la pellicola trasparente e soprattutto si forma un film protettivo che evita il distacco. L'unica cosa è che, talvolta, se le decal sono applicate su una finitura lucida, si nota meno il film trasparente di cui sono fatte. In questo caso si potrebbe applicare prima una finitura lucida, poi si applicano le decal e poi si passa la finitura finale opaca o satinata. Tuttavia non l'ho mai fatto, perché ci sono troppi strati e di solito la finitura finale basta già a evitare che si veda il film trasparente.
Questa di Fabrizio è l'operazione corretta, prima il lucido poi le decal e infine l'opaco o il satinato.
Alla fine le mani di trasparente sono le stesse ma si evita la visione del supporto.
Basta comunque fare prima una prova.

Saluti

Avatar utente
wmax53
Socio GAS TT
Messaggi: 453
Iscritto il: ven giu 15, 2012 10:03 pm
Nome: Massimo
Regione: Lombardia
Città: Assago
Età: 66
Stato: Non connesso

Re: E626 lastrina ASN e motorizzazione LM

Messaggio da wmax53 » lun ott 21, 2019 9:21 am

Grazie Pierluigi
Ciao Massimo
