Comando manuale scambi, Blue Point - Consigli
a breve piazzerò sul mio plastico i primi scambi e pensavo di utilizzare un sistema manuale per il loro azionamento, quindi niente motore elettrico classico ma cercavo qualcosa da installare sempre sottoplancia che mi permetta di attivare lo scambio manualmente.
Dopo alcune ricerche mi sono imbattuto in un prodotto chiamato "Blue Point", una specie di motore simile per estetica al tortoise da installare sottoplacia e dotato di sistema per azionamento manuale dello scambio e gia predisposto per controllare due eventuali accessori (per esempio polarizzazione dello scambio e segnale). Oltre al motore viene venduto anche un kit con il quale realizzare i vari collegamenti, il prezzo varia dai 10 ai 15 euro l'uno.
Qualcuno di voi gia li usa?
Come si trova?
Sapete consigliarmi qualche sito dove acquistarli?
Io ho trovato solo siti usa o uk con annesse folli spese di spedizione.
Avete altri sistemi analoghi per il controllo manuale degli scambi da consigliarmi?
Grazie
- adobel55
- Socio GAS TT
- Messaggi: 10972
- Iscritto il: venerdì 18 novembre 2011, 15:51
- Nome: Adolfo
- Regione: Lazio
- Città: Roma
- Ruolo: Moderatore
- Stato: Non connesso
Re: Comando manuale scambi, Blue Point - Consigli
https://www.handlaidtrack.com/bullfrogs
- MrPatato76
- Socio GAS TT
- Messaggi: 5547
- Iscritto il: lunedì 27 agosto 2012, 11:14
- Nome: Roberto
- Regione: Lombardia
- Città: Nova Milanese
- Stato: Non connesso
Re: Comando manuale scambi, Blue Point - Consigli
Per un comando manuale, bastano un deviatore doppio, del filo di acciaio armonico.
Con 10€ sai quanti ne comandi?
- adobel55
- Socio GAS TT
- Messaggi: 10972
- Iscritto il: venerdì 18 novembre 2011, 15:51
- Nome: Adolfo
- Regione: Lazio
- Città: Roma
- Ruolo: Moderatore
- Stato: Non connesso
Re: Comando manuale scambi, Blue Point - Consigli
ConcordoMrPatato76 ha scritto: ↑venerdì 9 luglio 2021, 9:13 Costi spropositati.
Per un comando manuale, bastano un deviatore doppio, del filo di acciaio armonico.
Con 10€ sai quanti ne comandi?
- Manovra95
- Messaggi: 60
- Iscritto il: martedì 17 ottobre 2017, 13:33
- Nome: Gabriele
- Regione: Emilia Romagna
- Città: Parma
- Stato: Non connesso
Re: Comando manuale scambi, Blue Point - Consigli
Hai qualche esempio da portarmi?Per un comando manuale, bastano un deviatore doppio, del filo di acciaio armonico.
Grazie
- MrPatato76
- Socio GAS TT
- Messaggi: 5547
- Iscritto il: lunedì 27 agosto 2012, 11:14
- Nome: Roberto
- Regione: Lombardia
- Città: Nova Milanese
- Stato: Non connesso
Re: Comando manuale scambi, Blue Point - Consigli
Qui a pagina 2 la soluzione che ho adottato io.
Ma basta cercare su Google e ti si apre un mondo….
- adobel55
- Socio GAS TT
- Messaggi: 10972
- Iscritto il: venerdì 18 novembre 2011, 15:51
- Nome: Adolfo
- Regione: Lazio
- Città: Roma
- Ruolo: Moderatore
- Stato: Non connesso
Re: Comando manuale scambi, Blue Point - Consigli
- Manovra95
- Messaggi: 60
- Iscritto il: martedì 17 ottobre 2017, 13:33
- Nome: Gabriele
- Regione: Emilia Romagna
- Città: Parma
- Stato: Non connesso
Re: Comando manuale scambi, Blue Point - Consigli
Niente male come soluzione, sembra di rapida realizzazione e molto economica, proprio quello che cercavo. Inoltre l'aggiunta dell'interruttore collegato direttamente all'asta risolve in un colpo solo il problema della polarizzazione del cuore.Qui a pagina 2 la soluzione che ho adottato io.
Per unire l'asta principale e quella che arriva allo scambio che sistema hai usato? Dalle fono non si capisce bene.
Inoltre per quest'ultima che materiale hai usato? Qualcosa di semi rigido così da tenere lo scambio in battuta?
Grazie
- MrPatato76
- Socio GAS TT
- Messaggi: 5547
- Iscritto il: lunedì 27 agosto 2012, 11:14
- Nome: Roberto
- Regione: Lombardia
- Città: Nova Milanese
- Stato: Non connesso
Re: Comando manuale scambi, Blue Point - Consigli
Il filo che muove fisicamente lo scambio è in acciaio armonico da 1mm di sezione.
Sono stati saldati insieme a stagno e poi ho rinforzato il tutto con dello stucco bicomponente.
- IpGio
- Socio GAS TT
- Messaggi: 3594
- Iscritto il: domenica 20 maggio 2018, 9:22
- Nome: Giorgio
- Regione: Lombardia
- Città: Nerviano
- Ruolo: co-amministratore
- Stato: Non connesso
Re: Comando manuale scambi, Blue Point - Consigli
Grande manualità e fasi di messa a punto non indifferenti.
Personalmente pur ammirando queste realizzazioni affermo... W il DCC.
Grazie per la condivisione e seguo con interesse.
IpGio
N/TT/H0-Ep.III-IT GASTT/FIMF
IpGio I plastici di Gio https://www.gtg3b.it
- FrancoV
- Messaggi: 1558
- Iscritto il: sabato 15 febbraio 2020, 17:45
- Nome: Franco
- Regione: Piemonte
- Città: Bosconero
- Stato: Non connesso
Re: Comando manuale scambi, Blue Point - Consigli
Il livello di difficoltà è il medesimo, cambia solo il campo di applicazione
- MrPatato76
- Socio GAS TT
- Messaggi: 5547
- Iscritto il: lunedì 27 agosto 2012, 11:14
- Nome: Roberto
- Regione: Lombardia
- Città: Nova Milanese
- Stato: Non connesso
Re: Comando manuale scambi, Blue Point - Consigli
Se per DCC intendi l'azionamento tramite software di gestione, ti dico...dipende dalla complessità del layout e se si vuole automatizzarlo o meno.
Personalmente preferisco azionarmeli a mano tramite tiretti o tramite un piccolo pannello sinottico (motorizzando l'azionamento).
- IpGio
- Socio GAS TT
- Messaggi: 3594
- Iscritto il: domenica 20 maggio 2018, 9:22
- Nome: Giorgio
- Regione: Lombardia
- Città: Nerviano
- Ruolo: co-amministratore
- Stato: Non connesso
Re: Comando manuale scambi, Blue Point - Consigli
Personalmente pur "benedicendo" il digitale, oggi uso ancora analogico nella mia vetrina e il digitale nel laboratorio, tra deviatori, decoder e device varie nella convinzione che ho sempre da imparare qualcosa di nuovo, anche dal nostro amico Gabriele (aka Manovra95).
IpGio
N/TT/H0-Ep.III-IT GASTT/FIMF
IpGio I plastici di Gio https://www.gtg3b.it
- Manovra95
- Messaggi: 60
- Iscritto il: martedì 17 ottobre 2017, 13:33
- Nome: Gabriele
- Regione: Emilia Romagna
- Città: Parma
- Stato: Non connesso
Re: Comando manuale scambi, Blue Point - Consigli
Io mi trovo proprio ora a decidere il metodo di azionamento degli scambi che andrò a posare... essendo il mio un plastico che rappresenta un raccordo industriale ho optato per l'azionamento manuale degli scambi (come al vero) per aumentare anche il divertimento, mentre la circolazione dei treni sarà gestita in digitale.
L'unica cosa non so se mi sto buttando in un impresa più grande di me, avrei circa 20 scambi da azionare con questo sistema in uno spazio non troppo grande (360x100cm). Cosa ne pensate? Chiedo a chi già usa questo metodo, è fattibile o rischio di rendere il tutto solo più incasinato?
Il sistema "Blue Point" o similare sicuramente facilitava questo lavoro avendo anche dei sistemi di tubi e tiranti flessibili, era possibile destreggiarsi bene sotto il plastico cosa che invece con i tondi di ottone è più difficile se non addirittura impossibile. L'unico svantaggio dei Blue Point, come già accennato, è il prezzo... quasi la metà di un normale motore elettrico...
- MrPatato76
- Socio GAS TT
- Messaggi: 5547
- Iscritto il: lunedì 27 agosto 2012, 11:14
- Nome: Roberto
- Regione: Lombardia
- Città: Nova Milanese
- Stato: Non connesso
Re: Comando manuale scambi, Blue Point - Consigli
20 scambi sono tanti, ma prima di risponderti puoi pubblicare il layout del tuo plastico?Manovra95 ha scritto: ↑giovedì 15 luglio 2021, 16:10 Grazie a tutti per i preziosi consigli.
Io mi trovo proprio ora a decidere il metodo di azionamento degli scambi che andrò a posare... essendo il mio un plastico che rappresenta un raccordo industriale ho optato per l'azionamento manuale degli scambi (come al vero) per aumentare anche il divertimento, mentre la circolazione dei treni sarà gestita in digitale.
L'unica cosa non so se mi sto buttando in un impresa più grande di me, avrei circa 20 scambi da azionare con questo sistema in uno spazio non troppo grande (360x100cm). Cosa ne pensate? Chiedo a chi già usa questo metodo, è fattibile o rischio di rendere il tutto solo più incasinato?
Il sistema "Blue Point" o similare sicuramente facilitava questo lavoro avendo anche dei sistemi di tubi e tiranti flessibili, era possibile destreggiarsi bene sotto il plastico cosa che invece con i tondi di ottone è più difficile se non addirittura impossibile. L'unico svantaggio dei Blue Point, come già accennato, è il prezzo... quasi la metà di un normale motore elettrico...
Eventualmente si può valutare l'utilizzo dei microservo, più costosi di un tiretto ma sempre più economici del Blue point .
- Senialas
- Messaggi: 693
- Iscritto il: lunedì 8 ottobre 2012, 16:50
- Nome: Roberto
- Regione: Lombardia
- Città: Gallarate
- Stato: Non connesso
Re: Comando manuale scambi, Blue Point - Consigli
Secondo me, data la disponibilità di una centrale DCC (che userai per la trazione), potresti motorizzate tutti i deviatoi usando i servo 9g e i relativi decoders servo.
Probabilmente spenderesti meno anche dei tiretti. Considera che il costo per motorizzare un deviatoio (cioè servo + decoder) si aggira attorno ai 5,5-6€.
Sicuramente avresti meno problematiche per dove far passare i 20 tiretti ( o qualcuno in meno in caso di deviatoi affacciati) e meno lavoro per la posa.
Se hai domande chiedi pure.
- IpGio
- Socio GAS TT
- Messaggi: 3594
- Iscritto il: domenica 20 maggio 2018, 9:22
- Nome: Giorgio
- Regione: Lombardia
- Città: Nerviano
- Ruolo: co-amministratore
- Stato: Non connesso
Re: Comando manuale scambi, Blue Point - Consigli
Il grande vantaggio di poter gestire il traffico tramite il protocollo che eventualmente sceglierai è indubbio.
Nella politica dei piccoli passi ti consiglio in fase di posa di prevedere già i sezionamenti che pensi possano servirti poi collegandoli al bus di trazione e in seconda battuta collegarli al modulo di gestione ed alla centrale e da qui al software di gestione che sceglierai.
IpGio
N/TT/H0-Ep.III-IT GASTT/FIMF
IpGio I plastici di Gio https://www.gtg3b.it
- Manovra95
- Messaggi: 60
- Iscritto il: martedì 17 ottobre 2017, 13:33
- Nome: Gabriele
- Regione: Emilia Romagna
- Città: Parma
- Stato: Non connesso
Re: Comando manuale scambi, Blue Point - Consigli

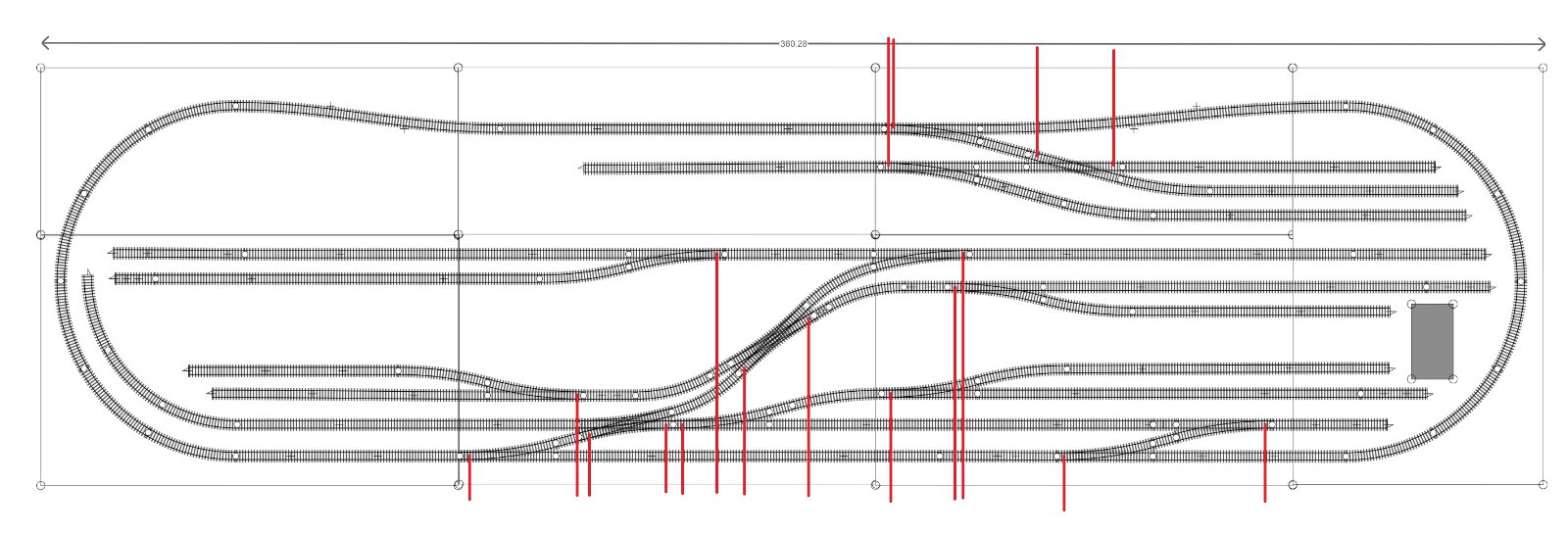

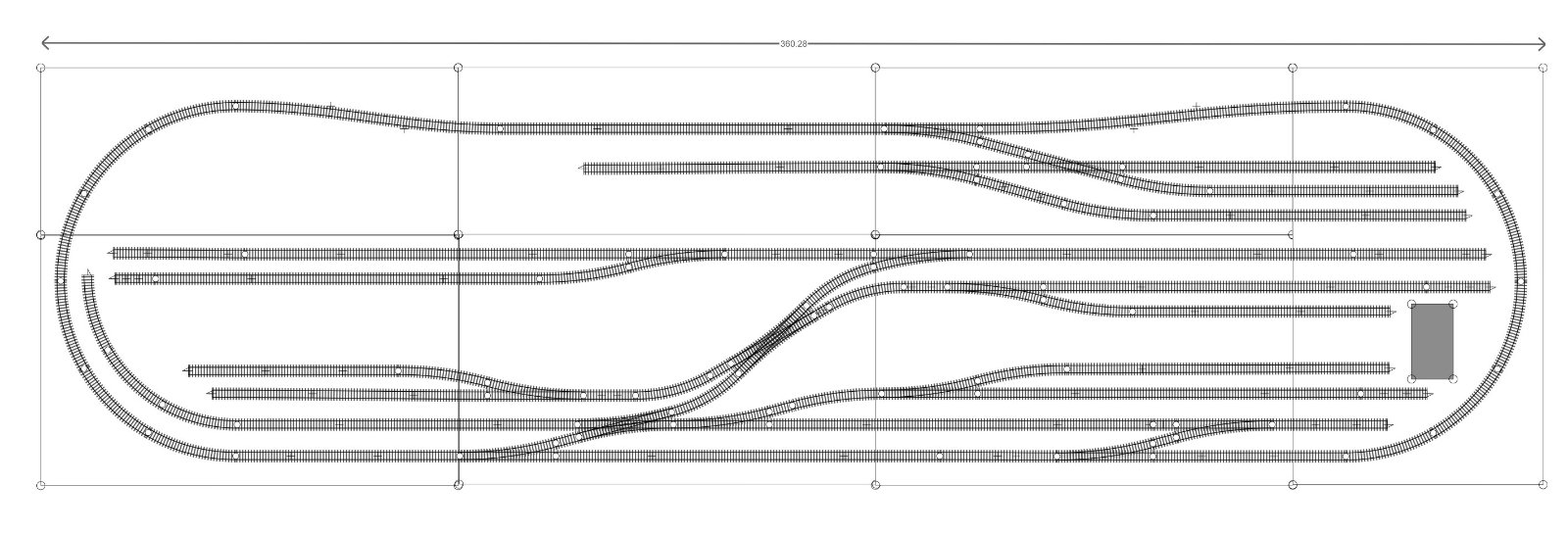

Certo, allego l'immagine del layout cosi da rendere meglio l'idea. Così ad occhio, a parte i due scambi in alto a destra che si sovrappongono, non dovrebbero esserci grossi problemi. Eventualmente in fase di posa potrei decidere di spostare leggermente uno dei due.20 scambi sono tanti, ma prima di risponderti puoi pubblicare il layout del tuo plastico?
Chiedo sempre chiarimenti perchè purtroppo dal lato elettronico ho dei forti limiti.. comandando la circolazione dei treni in digitale, per esempio con centralina e multimouse roco, dovrei riuscire a evitare i sezionamenti in quanto ogni locomotore sarà provvisto di decoder e quindi libero di essere manovrato indipendentemente dagli altri, giusto?Aggiungo al tema DCC e a quanto scritto dagli amici nei precedenti interventi il fattore sezionamenti.
Ringrazio tutti per i preziosi consigli che mi state dando.
- IpGio
- Socio GAS TT
- Messaggi: 3594
- Iscritto il: domenica 20 maggio 2018, 9:22
- Nome: Giorgio
- Regione: Lombardia
- Città: Nerviano
- Ruolo: co-amministratore
- Stato: Non connesso
Re: Comando manuale scambi, Blue Point - Consigli
Gabriele nel DCC esistono due fondamentali continenti dello stesso pianeta, cerco di farla semplice.Manovra95 ha scritto: ↑domenica 18 luglio 2021, 14:16Chiedo sempre chiarimenti perchè purtroppo dal lato elettronico ho dei forti limiti.. comandando la circolazione dei treni in digitale, per esempio con centralina e multimouse roco, dovrei riuscire a evitare i sezionamenti in quanto ogni locomotore sarà provvisto di decoder e quindi libero di essere manovrato indipendentemente dagli altri, giusto?Aggiungo al tema DCC e a quanto scritto dagli amici nei precedenti interventi il fattore sezionamenti.
Ringrazio tutti per i preziosi consigli che mi state dando.
Gestione della trazione: qui per muovere un rotabile devo avere un decoder e una centrale che "parlano" tra loro
Gestione del traffico: qui servono dei sezionamenti collegati ad un modulo di retroazione che parla con la centrale, poi vengono tutti gli altri accessori (deviatoi, segnali entrambi con i loro moduli che "parlano" con la centrale.
Un qualsiasi rotabile equipaggiato ad hoc (decoder, resistenza zavorra, illuminazione, assi con resistenza), all'interno di un sezionamento di binario (realizzato con due o quattro scarpette isolanti), genera l'occupazione del sezionamento, il modulo di retroazione "informa" la centrale che lui è occupato, fino a quando il suddetto rotabile permane all'interno di esso.
Con questa informazione la centrale, gestisce il traffico.
Ripeto questo a grandi linee, infatti ad esempio, non ho parlato di software di gestione del DCC.
Senza sezionamenti si può far girare uno o più rotabili contemporaneamente ma occorre essere come quel personaggio dei fumetti di Falk e Davis.
Sezionando opportunamente il layout posso affidare un convoglio alla gestione automatica della centrale e nel contempo "manualmente" gestire un'altro convoglio.
Mi fermo qui e lascio spazio ad altri interventi in merito, anche se intravedo che questa discussione debba essere divisa.
Gabriele mi raccomando non esitare nelle domande nella maniera più assoluta, personalmente ho anch'io da imparare e qui al GAS TT siamo tutti contenti di partecipare ad una discussione.
IpGio
N/TT/H0-Ep.III-IT GASTT/FIMF
IpGio I plastici di Gio https://www.gtg3b.it
- Senialas
- Messaggi: 693
- Iscritto il: lunedì 8 ottobre 2012, 16:50
- Nome: Roberto
- Regione: Lombardia
- Città: Gallarate
- Stato: Non connesso
Re: Comando manuale scambi, Blue Point - Consigli
Io la penso così:
Movimento locomotive: serve una centrale (va bene anche il MultiMAUS) e un decoder ogni locomotiva.
Gestione del traffico in manuale: a quanto detto sopra bisogna aggiungere i decoders per i deviatoi.
Di centrali che gestiscono il traffico in automatico conosco solo la ECoS di ESU (600€).
Volendo gestire il traffico in automatico servono poi: i sensori di occupazione, un Pc con relativo software e un'interfaccia verso il Pc se la centrale non accetta il bus della retroazione.
- Manovra95
- Messaggi: 60
- Iscritto il: martedì 17 ottobre 2017, 13:33
- Nome: Gabriele
- Regione: Emilia Romagna
- Città: Parma
- Stato: Non connesso
Re: Comando manuale scambi, Blue Point - Consigli
Diciamo che la soluzione dei sezionamenti la vedo più adatta ad un layout di grosse dimensioni, nel mio direi che sarebbe quasi sprecato visto la presenza di un ovale dove difficilmente circolerà più di un treno alla volta, gli altri locomotori si troveranno nei vari raccordi per le manovre quindi direi che anche un semplice controllo tramite centralina e multimouse dovrebbe essere sufficiente.
- IpGio
- Socio GAS TT
- Messaggi: 3594
- Iscritto il: domenica 20 maggio 2018, 9:22
- Nome: Giorgio
- Regione: Lombardia
- Città: Nerviano
- Ruolo: co-amministratore
- Stato: Non connesso
Re: Comando manuale scambi, Blue Point - Consigli
Personalmente nella mia vetrina, che trovi sul mio sito, ho comunque optato per il sezionamento di una sola rotaia con scarpette isolanti e sfrutto la trazione DCC (Multimaus).
Ho collegando tutti i sezionamenti al bus di trazione (cavetto bipolare che va collegato o alla centrale in caso DCC o direttamente all'alimentatore), per cui se un domani desiderassi applicare la retroazione, il grosso del lavoro impiantistico è fatto.
Invece nel mio laboratorio, che trovi descritto sempre sul mio sito, i sezionamenti sono presenti e tutti sono collegati ad un modulo di retroazione, per la gestione via software dell'impianto, che uso per fare rodaggio ai miei rotabili.
Qui la centrale DCC, i vari moduli installati (deviatoi e retroazione) e il software installato sul PC mi permettono di far fare il rodaggio contemporaneo di più rotabili in modo totalmente automatico e di usare un tronchino dedicato alla programmazione.
Se, e dipende da Te, scegli la via del sezionamento possiamo approfondire ulteriormente l'argomento tra tratte in piena linea o scalo/stazione e tronchini.
IpGIo
N/TT/H0-Ep.III-IT GASTT/FIMF
IpGio I plastici di Gio https://www.gtg3b.it
- MrPatato76
- Socio GAS TT
- Messaggi: 5547
- Iscritto il: lunedì 27 agosto 2012, 11:14
- Nome: Roberto
- Regione: Lombardia
- Città: Nova Milanese
- Stato: Non connesso
Re: Comando manuale scambi, Blue Point - Consigli
Ho contato circa 15/16 deviatoi nel tuo layout.Manovra95 ha scritto: ↑domenica 18 luglio 2021, 14:16Chiedo sempre chiarimenti perchè purtroppo dal lato elettronico ho dei forti limiti.. comandando la circolazione dei treni in digitale, per esempio con centralina e multimouse roco, dovrei riuscire a evitare i sezionamenti in quanto ogni locomotore sarà provvisto di decoder e quindi libero di essere manovrato indipendentemente dagli altri, giusto?20 scambi sono tanti, ma prima di risponderti puoi pubblicare il layout del tuo plastico?
Ringrazio tutti per i preziosi consigli che mi state dando.
Reputo decisamente più economica la scelta di comandarli via servo e con sinottico dedicato virtuale su PC o fisico stand alone: a te scegliere.
- Senialas
- Messaggi: 693
- Iscritto il: lunedì 8 ottobre 2012, 16:50
- Nome: Roberto
- Regione: Lombardia
- Città: Gallarate
- Stato: Non connesso
Re: Comando manuale scambi, Blue Point - Consigli
Durante la posa dei binari vale la pena prevedere le tratte sezionate (che inizialmente collegherai tutte insieme) ma che daranno la possibilità, un domani, di optare per una gestione con il Pc senza interventi invasivi.
E' vero che sull'anello girerà un treno alla volta, ma in contemporanea, sugli altri binari potrai fare tutte le manovre che vuoi.
Anche per i tronchini ha senso il sensore di occupazione che monitora se è libero o occupato e in caso di occupazione ti dice quale loco è posizionata lì.
Con i sensori di occupazione ed i ganci elettromagnetici puoi agganciare/sganciare le loco dai treni in qualsiasi parte del tracciato.
