aiuto discorso ingranaggi come calcolare il diametro esatto

Discussioni relative alla scala H0 1:87

Moderatori: cararci, adobel55, MrMassy86, lorelay49

Avatar utente
Sabatino b
Messaggi: 99
Iscritto il: sab lug 11, 2020 12:19 pm
Nome: Samuele
Regione: Toscana
Città: Signa
Età: 44
Stato: Non connesso

Re: aiuto discorso ingranaggi come calcolare il diametro esatto

Messaggio da Sabatino b » gio ago 20, 2020 10:00 am

MrPatato76 ha scritto:
gio ago 20, 2020 9:20 am
Ma esistono sul mercato coppie coniche delle dimensioni che ti servono?
non lo so ma in casa ho una stampante a filamento e se non va bene prendo anche quella a laser che dicono che è ottima per avere ottima stampabilità e risoluzione e se non va bene neanche quella mi rivolgo ad un servizio di protrazione veloce o se no telefono come ho già fatto in passato a linea model e ordino uno stock di ingranaggi. per tutto il resto MASTER CARD :mrgreen:
il leone si sveglia alla mattina e sa che deve correre perché se no la gazzella lo mangia :mrgreen:

Avatar utente
FrancoV
Messaggi: 327
Iscritto il: sab feb 15, 2020 5:45 pm
Nome: Franco
Regione: Piemonte
Città: Bosconero
Età: 63
Stato: Non connesso

Re: aiuto discorso ingranaggi come calcolare il diametro esatto

Messaggio da FrancoV » gio ago 20, 2020 10:19 am

Sabatino b ha scritto:
gio ago 20, 2020 9:57 am
:oops: sono Vegano!......... :mrgreen:
troppo banale cosi il modellismo lo sanno fare tutti. :wink:
[/quote]

Adesso capisco .... :wink:
Battute a parte e premesso che ognuno è libero di praticare il modellismo come preferisce, non posso che farti i miei migliori auguri in attesa di farti i complimenti. Adesso non ho tempo di cercarlo ma ti mando poi un link dove puoi trovare ingranaggi a vagoni (tanto per restare in tema) :-)
Franco -Etroit, quoi qu'il soit!

Avatar utente
Sabatino b
Messaggi: 99
Iscritto il: sab lug 11, 2020 12:19 pm
Nome: Samuele
Regione: Toscana
Città: Signa
Età: 44
Stato: Non connesso

Re: aiuto discorso ingranaggi come calcolare il diametro esatto

Messaggio da Sabatino b » gio ago 20, 2020 12:10 pm

GRAZIE MILLE
il leone si sveglia alla mattina e sa che deve correre perché se no la gazzella lo mangia :mrgreen:

Avatar utente
Criss Amon
Messaggi: 2431
Iscritto il: gio ott 01, 2015 11:14 pm
Nome: Francesco Maria
Regione: Sicilia
Città: Catania
Età: 62
Stato: Non connesso
Contatta:

Re: aiuto discorso ingranaggi come calcolare il diametro esatto

Messaggio da Criss Amon » gio ago 20, 2020 1:13 pm

Chiamiamo Z il numero dei denti, m il modulo, de il diametro esterno, dp il diametro interno

de = m(Z+2) dp = mZ

http://new.microingranaggi.it/wp-conten ... ormule.pdf
Francesco Maria Spampinato - Viaggio fantastico - Canale Video

Avatar utente
Sabatino b
Messaggi: 99
Iscritto il: sab lug 11, 2020 12:19 pm
Nome: Samuele
Regione: Toscana
Città: Signa
Età: 44
Stato: Non connesso

Re: aiuto discorso ingranaggi come calcolare il diametro esatto

Messaggio da Sabatino b » gio ago 20, 2020 2:38 pm

e questa formula a cosa riporta? +2 cosa corrisponde? capisco il risultato ma non la formula.
p.s dp sta per diametro primitivo
il leone si sveglia alla mattina e sa che deve correre perché se no la gazzella lo mangia :mrgreen:

Avatar utente
Criss Amon
Messaggi: 2431
Iscritto il: gio ott 01, 2015 11:14 pm
Nome: Francesco Maria
Regione: Sicilia
Città: Catania
Età: 62
Stato: Non connesso
Contatta:

Re: aiuto discorso ingranaggi come calcolare il diametro esatto

Messaggio da Criss Amon » gio ago 20, 2020 2:53 pm

Sì: dp (che per semplicità ho chiamato diametro interno) è il diametro della "primitiva" ovvero (speriamo che la memoria non mi tradisca) la circonferenza descritta dai punti di contatto del denti durante la rotazione del rotismo, condizione in cui i denti fra loro rotolano senza strisciare (teoricamente). Il +2 è un correttivo tecnico, di fatto dp e de sono molto confrontabili.
Sto elaborando uno schema: sto trovando difficoltà sul rapporto di trasmissione: dovrebbe essere 1/24.
Una domanda: io ho capito che la ruota motrice è sulla corona del "differenziale"! E' così?
Ciao!!!
Francesco Maria Spampinato - Viaggio fantastico - Canale Video

Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 4440
Iscritto il: lun ago 27, 2012 11:14 am
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Età: 44
Stato: Non connesso

Re: aiuto discorso ingranaggi come calcolare il diametro esatto

Messaggio da MrPatato76 » gio ago 20, 2020 3:02 pm

Differenziale???
Vuoi mettere un differenziale in un modello ferroviario?
A quale scopo?
Sai cos’è un differenziale?
Roberto - "...il bambino che vede un treno lo saluta con la manina, questo non succede con un auto!" (Cit.) - Ciao Roberto

Avatar utente
Criss Amon
Messaggi: 2431
Iscritto il: gio ott 01, 2015 11:14 pm
Nome: Francesco Maria
Regione: Sicilia
Città: Catania
Età: 62
Stato: Non connesso
Contatta:

Re: aiuto discorso ingranaggi come calcolare il diametro esatto

Messaggio da Criss Amon » gio ago 20, 2020 3:17 pm

Io credo che voglia mettere un accoppiamento pignone/corona, come ha disegnato, che ha per metà l'aspetto di mezzo differenziale. Aspettiamo conferma da Samuele!!!
Ciao!!!
Francesco Maria Spampinato - Viaggio fantastico - Canale Video

Avatar utente
FrancoV
Messaggi: 327
Iscritto il: sab feb 15, 2020 5:45 pm
Nome: Franco
Regione: Piemonte
Città: Bosconero
Età: 63
Stato: Non connesso

Re: aiuto discorso ingranaggi come calcolare il diametro esatto

Messaggio da FrancoV » gio ago 20, 2020 3:37 pm

Ecco il link di cui ti parlavo
https://micro-modele.fr/
Franco -Etroit, quoi qu'il soit!

Avatar utente
Sabatino b
Messaggi: 99
Iscritto il: sab lug 11, 2020 12:19 pm
Nome: Samuele
Regione: Toscana
Città: Signa
Età: 44
Stato: Non connesso

Re: aiuto discorso ingranaggi come calcolare il diametro esatto

Messaggio da Sabatino b » gio ago 20, 2020 3:51 pm

Esatto Criss
1/24 così alto sei?? Io pensavo che fossimo 1/20
Ma forse mi sbaglio.
Apparte il correttivo tecnico +2 a cosa corrisponde? Perchè Z+2 in teoria non ha senso almeno che non si riferisca a P ma anche li è solo un ipotesi.
Ultima modifica di Sabatino b il gio ago 20, 2020 4:01 pm, modificato 1 volta in totale.
il leone si sveglia alla mattina e sa che deve correre perché se no la gazzella lo mangia :mrgreen:

Avatar utente
Sabatino b
Messaggi: 99
Iscritto il: sab lug 11, 2020 12:19 pm
Nome: Samuele
Regione: Toscana
Città: Signa
Età: 44
Stato: Non connesso

Re: aiuto discorso ingranaggi come calcolare il diametro esatto

Messaggio da Sabatino b » gio ago 20, 2020 3:58 pm

Grazie Franco ma non capisco dove sono gli ingranaggi di cui parlavi sopra comunque è utile per la minuteria.
il leone si sveglia alla mattina e sa che deve correre perché se no la gazzella lo mangia :mrgreen:

Avatar utente
Sabatino b
Messaggi: 99
Iscritto il: sab lug 11, 2020 12:19 pm
Nome: Samuele
Regione: Toscana
Città: Signa
Età: 44
Stato: Non connesso

Re: aiuto discorso ingranaggi come calcolare il diametro esatto

Messaggio da Sabatino b » gio ago 20, 2020 4:17 pm

Mr.Patato forse sbaglio approccio ma da come scrivi ti stai arroccando nelle tue idee che però,non è che sono sbagliate,ma ti impediscono di dare il beneficio del dubbio. E non ti fà vedere secondo me le potenzialità che questo topic ha da offrire sia in termini di bagaglio informativo che culturale. Poi mi posso sbagliare ma sempre secondo me sarebbe più costruttivo sempre nelle tue possibiltà apportare beneficio a questo topic.
il leone si sveglia alla mattina e sa che deve correre perché se no la gazzella lo mangia :mrgreen:

Avatar utente
Criss Amon
Messaggi: 2431
Iscritto il: gio ott 01, 2015 11:14 pm
Nome: Francesco Maria
Regione: Sicilia
Città: Catania
Età: 62
Stato: Non connesso
Contatta:

Re: aiuto discorso ingranaggi come calcolare il diametro esatto

Messaggio da Criss Amon » gio ago 20, 2020 4:39 pm

Sabatino b ha scritto:
gio ago 20, 2020 3:51 pm
Esatto Criss
1/24 così alto sei?? Io pensavo che fossimo 1/20
Ma forse mi sbaglio.
Apparte il correttivo tecnico +2 a cosa corrisponde? Perché Z+2 in teoria non ha senso almeno che non si riferisca a P ma anche li è solo un ipotesi.
Samuele, scusami, ma la materia l'ho studiata quarant'anni fa: nel luglio del 1980 mi guadagnai quel 30 e visto che ancora ricordo qualcosa, penso di averlo meritato! [101]
Perché 1/24? Perché per mia formazione tendo ad "abbondare".
Mandaci un schema, magari uno schizzo fatto a penna, così ci sappiamo orientare. Perché le ruote motrici si accoppiano al differenziale con un rotismo esterno! La ruota motrice ha la ruota dentata al centro dell'asse o attaccata alla faccia interna della ruota?
Grazie!!! Ciao!!!
Francesco Maria Spampinato - Viaggio fantastico - Canale Video

Avatar utente
Sabatino b
Messaggi: 99
Iscritto il: sab lug 11, 2020 12:19 pm
Nome: Samuele
Regione: Toscana
Città: Signa
Età: 44
Stato: Non connesso

Re: aiuto discorso ingranaggi come calcolare il diametro esatto

Messaggio da Sabatino b » gio ago 20, 2020 5:15 pm

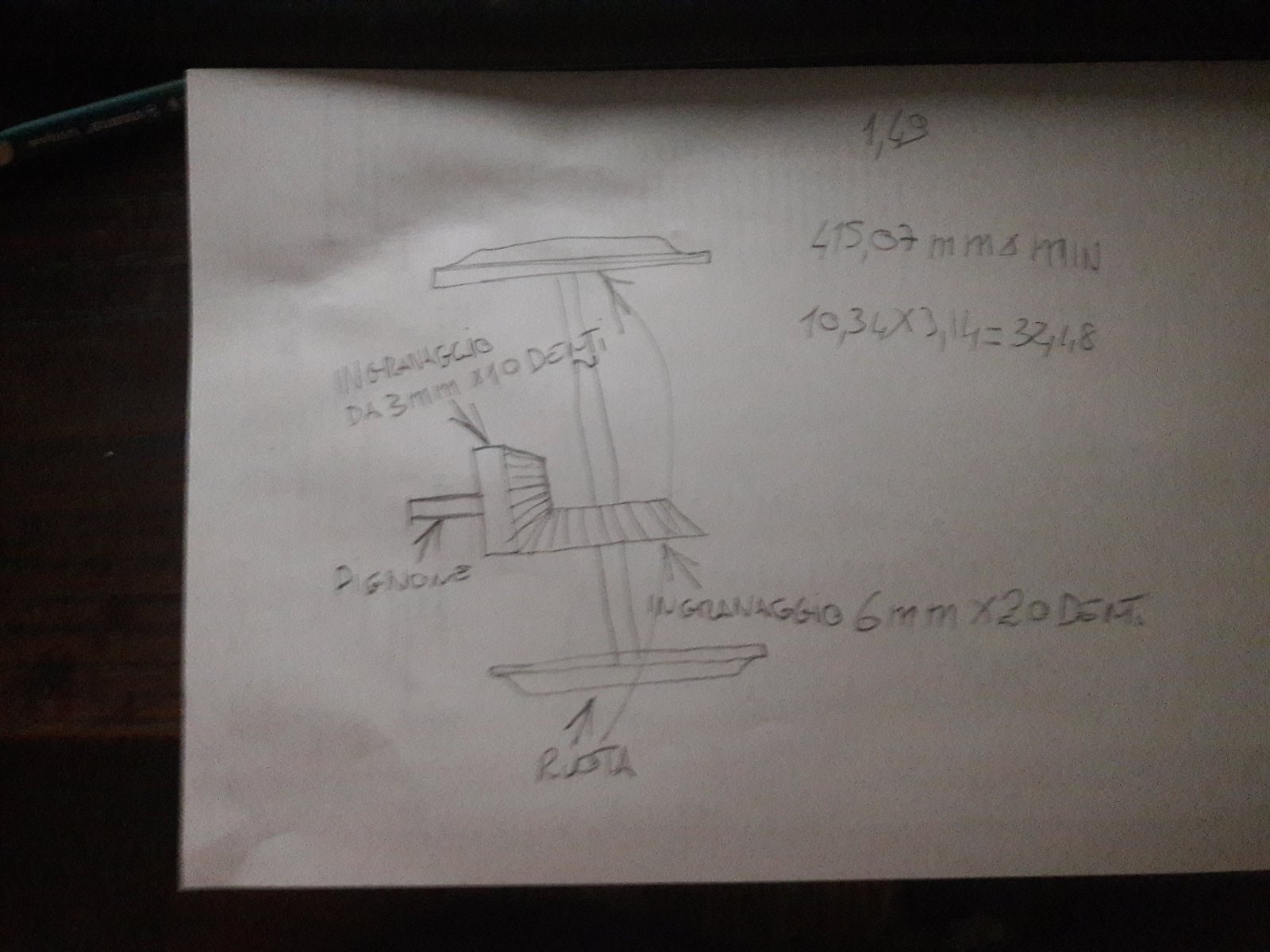

:oops: chiedo scusa faccio prima a fare vedere lo schizzo.
come è il rapporto? sempre 0.5?
Allegati
il leone si sveglia alla mattina e sa che deve correre perché se no la gazzella lo mangia :mrgreen:

Avatar utente
adobel55
Socio GAS TT
Messaggi: 9200
Iscritto il: ven nov 18, 2011 3:51 pm
Nome: Adolfo
Regione: Lazio
Città: Roma
Ruolo: Moderatore
Età: 65
Stato: Non connesso

Re: aiuto discorso ingranaggi come calcolare il diametro esatto

Messaggio da adobel55 » gio ago 20, 2020 6:01 pm

Se ho capito, vuoi usare ingranaggi conici al posto della vite senza fine ed ingranaggio classico che si usano nelle trasmissioni dei modelli ferroviari.
Giusto ??

Avatar utente
Sabatino b
Messaggi: 99
Iscritto il: sab lug 11, 2020 12:19 pm
Nome: Samuele
Regione: Toscana
Città: Signa
Età: 44
Stato: Non connesso

Re: aiuto discorso ingranaggi come calcolare il diametro esatto

Messaggio da Sabatino b » gio ago 20, 2020 6:10 pm

Giusto la vite senza fine ha i suoi vantaggi e i suoi svantaggi una fra tutte il fatto che non sia reversibile mentre la coppia conica lo è. Ma di contro la coppia conica credo che non abbia il fatto di demoltiplicare i giri salvo non avere un motore che abbia bassi giri.
il leone si sveglia alla mattina e sa che deve correre perché se no la gazzella lo mangia :mrgreen:

Avatar utente
Criss Amon
Messaggi: 2431
Iscritto il: gio ott 01, 2015 11:14 pm
Nome: Francesco Maria
Regione: Sicilia
Città: Catania
Età: 62
Stato: Non connesso
Contatta:

Re: aiuto discorso ingranaggi come calcolare il diametro esatto

Messaggio da Criss Amon » gio ago 20, 2020 6:31 pm

Forse se può fa!!! Dammi un po' di tempo!!!
Francesco Maria Spampinato - Viaggio fantastico - Canale Video

Avatar utente
Sabatino b
Messaggi: 99
Iscritto il: sab lug 11, 2020 12:19 pm
Nome: Samuele
Regione: Toscana
Città: Signa
Età: 44
Stato: Non connesso

Re: aiuto discorso ingranaggi come calcolare il diametro esatto

Messaggio da Sabatino b » gio ago 20, 2020 6:36 pm

Comunque credo che ci sia una scappatoia cioe quello di digitalizzare la littorina e in fase di programmazione settare il numero di giri massimo del motore in modo da avere la velocità massima a bassi giri
il leone si sveglia alla mattina e sa che deve correre perché se no la gazzella lo mangia :mrgreen:

Avatar utente
Sabatino b
Messaggi: 99
Iscritto il: sab lug 11, 2020 12:19 pm
Nome: Samuele
Regione: Toscana
Città: Signa
Età: 44
Stato: Non connesso

Re: aiuto discorso ingranaggi come calcolare il diametro esatto

Messaggio da Sabatino b » gio ago 20, 2020 6:37 pm

Ok non ho fretta ho fatto 30 posso fare 31 😉
il leone si sveglia alla mattina e sa che deve correre perché se no la gazzella lo mangia :mrgreen:

Avatar utente
FrancoV
Messaggi: 327
Iscritto il: sab feb 15, 2020 5:45 pm
Nome: Franco
Regione: Piemonte
Città: Bosconero
Età: 63
Stato: Non connesso

Re: aiuto discorso ingranaggi come calcolare il diametro esatto

Messaggio da FrancoV » gio ago 20, 2020 9:05 pm

Sono qui
https://micro-modele.fr/fr/447-pignons- ... s-coniques
..... comunque resto convinto che tu abbia trovato un altro dei mille semplici modi per complicarsi la vita :wink:
Franco -Etroit, quoi qu'il soit!

Avatar utente
Sabatino b
Messaggi: 99
Iscritto il: sab lug 11, 2020 12:19 pm
Nome: Samuele
Regione: Toscana
Città: Signa
Età: 44
Stato: Non connesso

Re: aiuto discorso ingranaggi come calcolare il diametro esatto

Messaggio da Sabatino b » gio ago 20, 2020 9:28 pm

visti ma credo che non ci sia un ingranaggio conico adatto quello più vicino è 10/25 e nella scheda non specifica le dimensioni.
il leone si sveglia alla mattina e sa che deve correre perché se no la gazzella lo mangia :mrgreen:

Avatar utente
Criss Amon
Messaggi: 2431
Iscritto il: gio ott 01, 2015 11:14 pm
Nome: Francesco Maria
Regione: Sicilia
Città: Catania
Età: 62
Stato: Non connesso
Contatta:

Re: aiuto discorso ingranaggi come calcolare il diametro esatto

Messaggio da Criss Amon » gio ago 20, 2020 10:16 pm

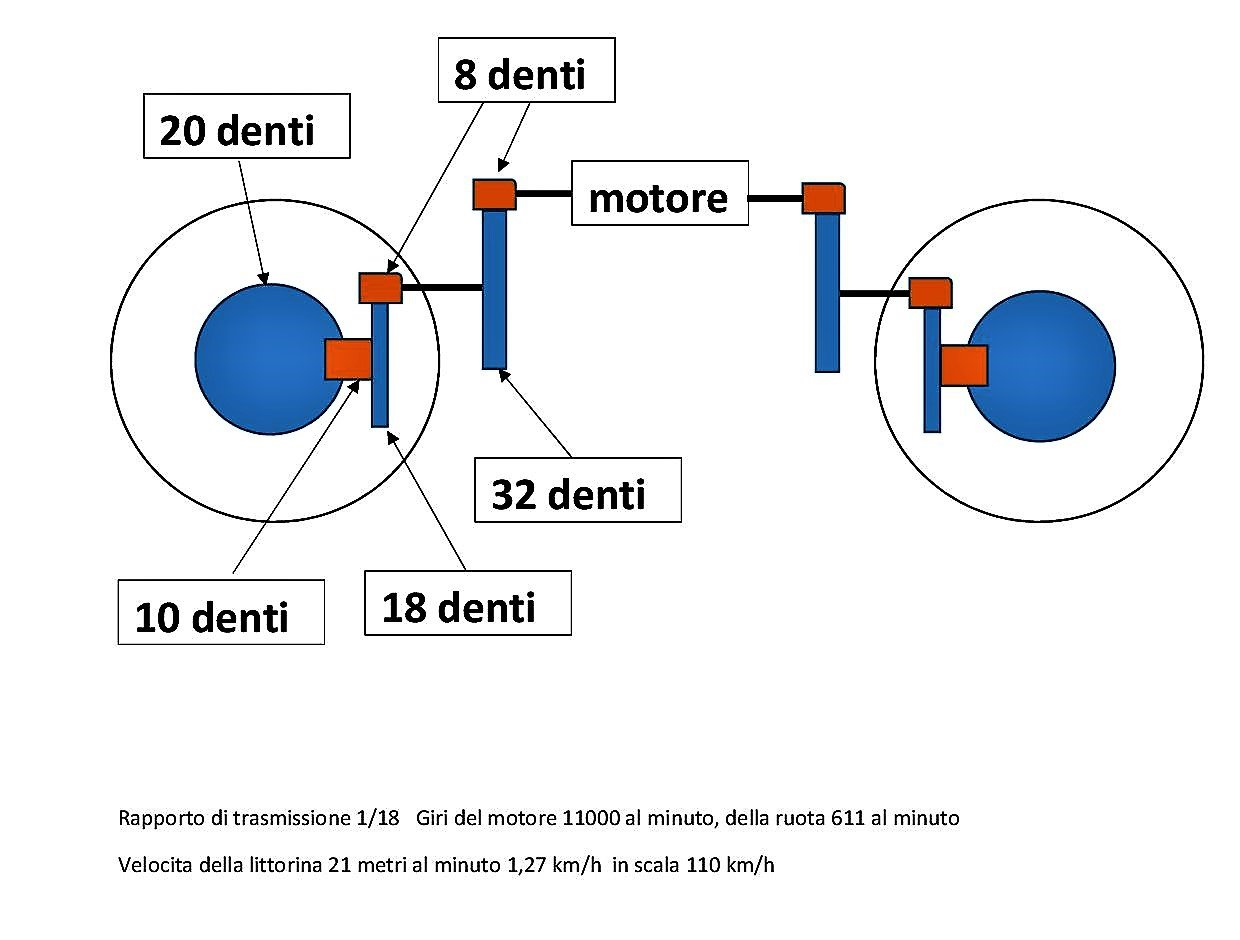

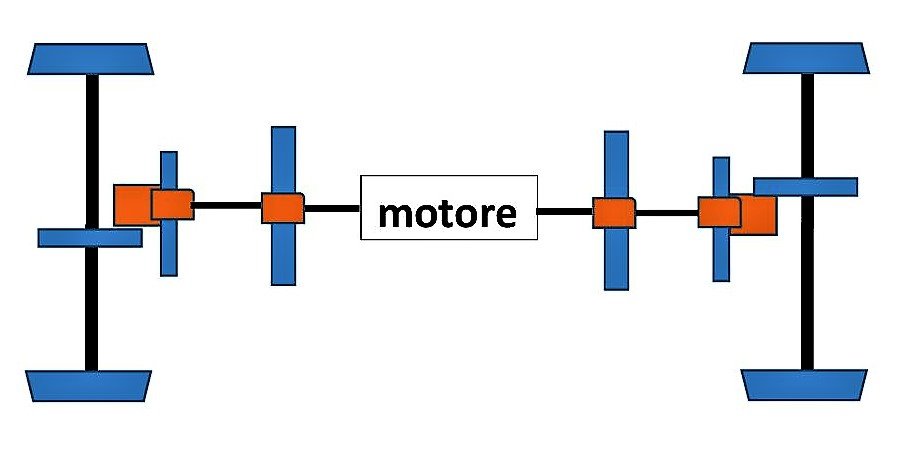

Ecco lo schema!!!!
Allegati
8 denti.jpg
Francesco Maria Spampinato - Viaggio fantastico - Canale Video

Avatar utente
Sabatino b
Messaggi: 99
Iscritto il: sab lug 11, 2020 12:19 pm
Nome: Samuele
Regione: Toscana
Città: Signa
Età: 44
Stato: Non connesso

Re: aiuto discorso ingranaggi come calcolare il diametro esatto

Messaggio da Sabatino b » ven ago 21, 2020 12:16 am

Criss quindi hai sviluppato una cascata di ingranaggi?
Spiegami lo schema perchè cosi sviluppato non lo capisco.
il leone si sveglia alla mattina e sa che deve correre perché se no la gazzella lo mangia :mrgreen:

Avatar utente
Criss Amon
Messaggi: 2431
Iscritto il: gio ott 01, 2015 11:14 pm
Nome: Francesco Maria
Regione: Sicilia
Città: Catania
Età: 62
Stato: Non connesso
Contatta:

Re: aiuto discorso ingranaggi come calcolare il diametro esatto

Messaggio da Criss Amon » ven ago 21, 2020 12:52 am

Partiamo dal tuo schema 10 denti il pignone 20 denti la corona che va calettata alle ruote. Al pignone (10d) caletto (stesso asse) una ruota dentata da 18 denti: questa ingrana una ruota dentata da 8 denti a cui è calettata una ruota dentata di 32 denti; a quest'ultima ruota si collega la rota dentata di 8 denti all'asse del motore. Simmetricamente si fa dall'altra parte. Qui uno schema dall'alto. Praticamente (e a differenza di come si fa in genere) la cascata di ingranaggi del riduttore di velocità è a monte del sistema!
Allegati
8 denti2.jpg
Francesco Maria Spampinato - Viaggio fantastico - Canale Video

Avatar utente
Sabatino b
Messaggi: 99
Iscritto il: sab lug 11, 2020 12:19 pm
Nome: Samuele
Regione: Toscana
Città: Signa
Età: 44
Stato: Non connesso

Re: aiuto discorso ingranaggi come calcolare il diametro esatto

Messaggio da Sabatino b » ven ago 21, 2020 1:05 am

Ok penso di aver capito almeno credo
domanda: ma se al pignone da 10 denti metti un altro ingranaggio questo sarà trasversale alla corona quindi anche i rimanenti 18 denti 8 denti e 32 denti sarenno sempre su lo stesso piano.
Sbaglio?
Altra domanda un ingranaggio da 32 denti non rischia di essere troppo grande per le dimensioni della Littorina? Lo dico da profano.
il leone si sveglia alla mattina e sa che deve correre perché se no la gazzella lo mangia :mrgreen:

Rispondi

Torna a “SCALA H0”
