come posso costruire un quadro sinottico

[arioso]

buonasera a tutti, avrei bisogno di un aiuto, devo costruire un quadro sinottico, quali materiali posso usare? e sopratutto come si stampa il tracciato? mi riferisco alle righe nere..come nella foto, spero di essere stato chiaro grazie a tutti

Immagine:

8,7 KB

[Docdelburg]

Come contenitore puoi usare delle scatole elettriche tipo consolle in abs specifiche in vendita nei negozi di elettronica

https://www.distrelec.it/ishopWebFront/ ... e=consolle

Oppure più semplicemente costruirla in compensato o altro materiale resistente.
Per il quadro si usa stampare il tracciato (le linee) con un qualsiasi programma grafico del pc e poi si pone il disegno tra due strati di materiale trasparente tipo plexiglass molto sottile.

Se vuoi ulteriori e più precise informazioni rivolgiti a Roberto che è un vero esperto:

topic.asp?TOPIC_ID=8726&SearchTerms=,qu ... tico,roy67

[arioso]

grazie per l'informazione, potresti dirmi i nomi di alcuni programmi di grafica? non saprei quale è quello giusto scusa la mia ignoranza!

[liftman]

grazie per l'informazione, potresti dirmi i nomi di alcuni programmi di grafica? non saprei quale è quello giusto scusa la mia ignoranza!

Dando per scontato che tu abbia un normale computer dotato di windows, le scelte sono tantissime, ma senza stare a scomodare i programmi a pagamento (o peggio quelli "piratati") le più "ovvie" sono:

Paint lo trovi direttamente in windows (tutte le versioni)
Gimp http://www.gimp.org/ un programma molto potente (anche se non molto intuitivo) gratuito, comprende pure la versione in italiano.
Paint.Net http://www.getpaint.net/index.html, valgono più o meno le stesse considerazioni che per Gimp, ma di certo è più facile.

per altri programmi, Google è tuo amico qui per esempio http://www.geekissimo.com/2007/11/05/i- ... -gratuiti/ ce n'è una discreta lista.

[g.briotti]

dipende dal sistema operativo che usi. Su Mac il software fornito da apple dovrebbe essere sufficiente.

Su Windows il paint è una tristezza infinita. Suggerisco i grautiti PaintNET. GIMP o Inkscape (quest'ultimo in grafica vettoriale... una specie di cad).

Gli ultimi due (GIMP e Inkscape) sono disponibili anche per Linux.

Sicuramente, per disegnare un sinottico, un cad aiuterebbe, ma in genere sono software complessi e in molti casi a pagamento...

[roy67]

Il mio sinottico l'ho fatto con "Corel Draw" ma è un programma di grafica vettoriale a pagamento... e costa anche caro.

Come ti hanno detto, puoi usare tanti programmi. Non devi fare una cosa ad alta definizione.. Ma semplicemente delle linee....

In corrispondenza dei deviatoi lascia lo spazio per inserire i pulsanto o comandi che userai. Soprattutto se ci sono doppi inglesi.

Lo scatolato è fatto in compensato da 6 mm ed i "coperchi", che contengono la stampa, in policarbonato da 1 mm.

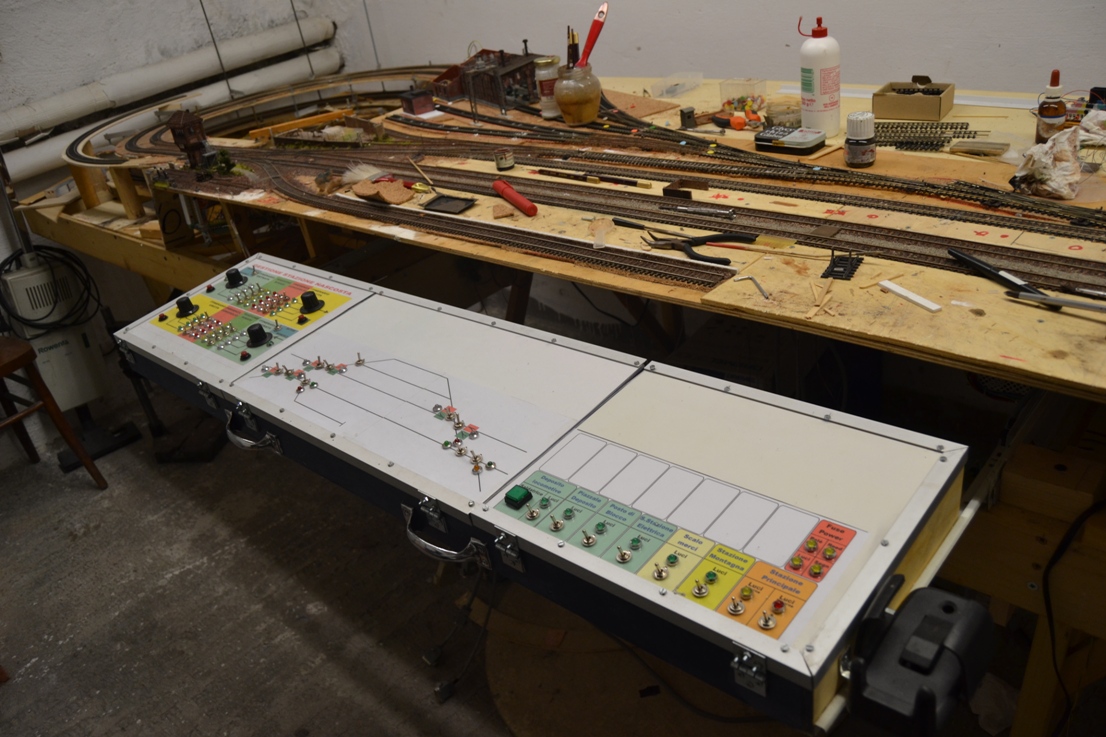

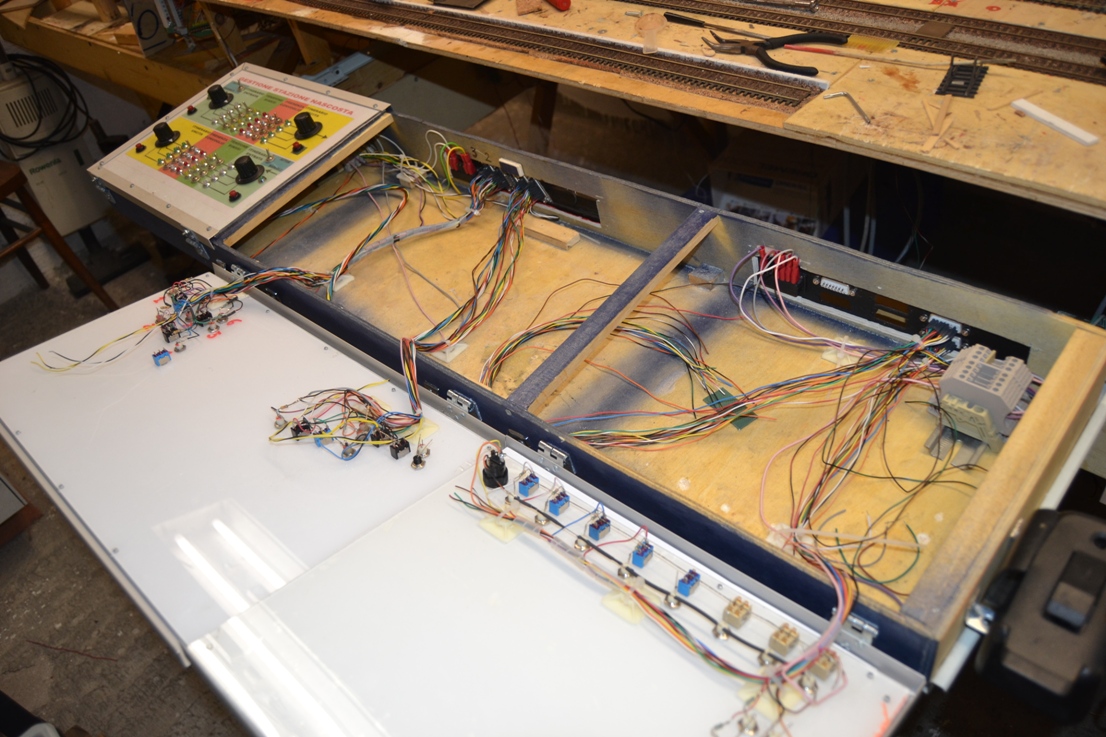

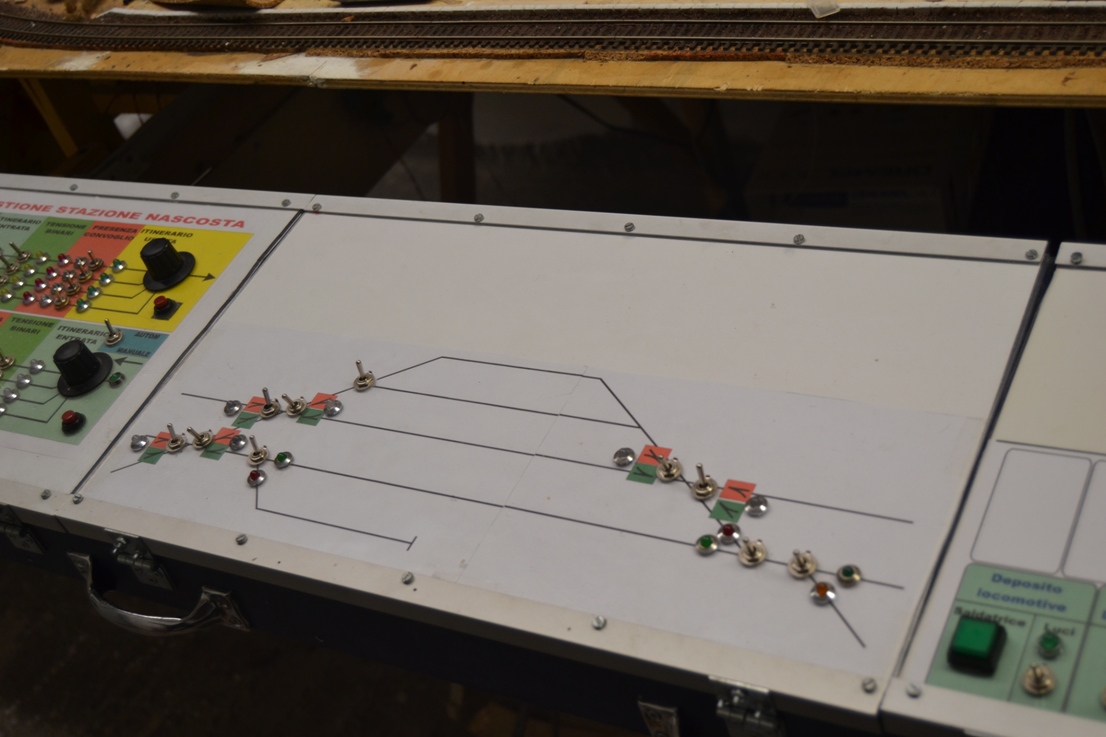

Queste alcune foto del mio sinottico

Immagine:

370,86 KB

Immagine:

400,17 KB

Immagine:

266,74 KB

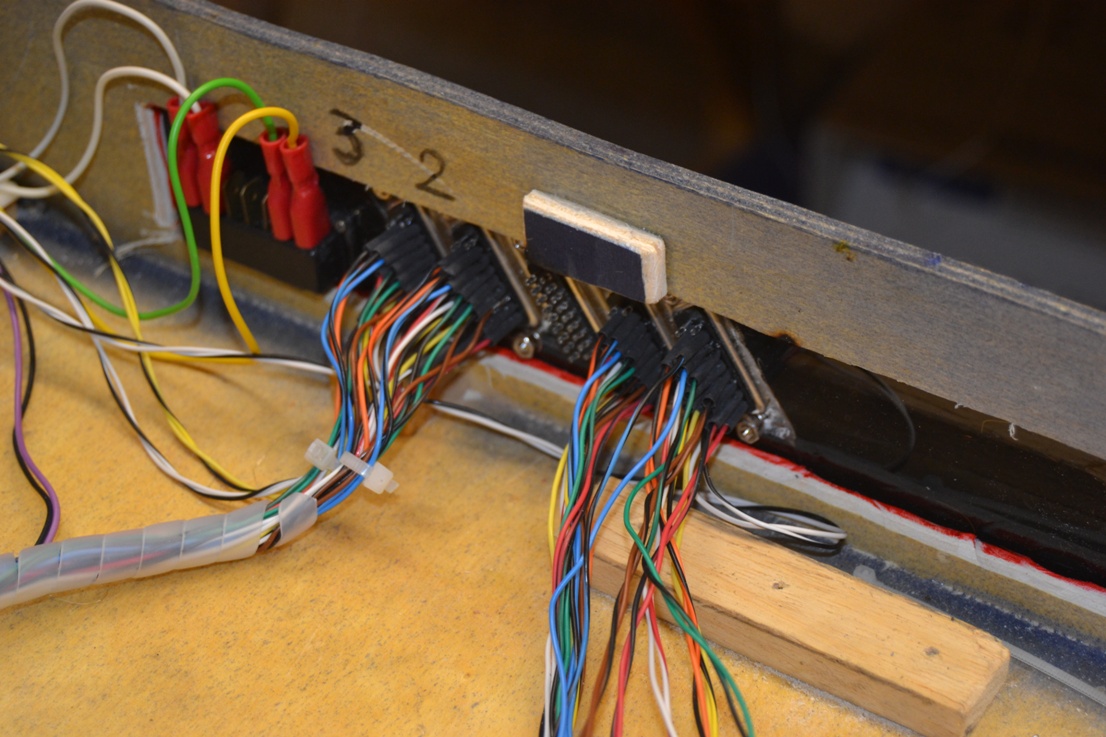

Particolare dei connettori che portano i comandi elettrici al plastico
Immagine:

295,17 KB

[Andrea]

Roberto, che MIRABILE visione.
Magnifico questo quadro sinottico.

[roy67]

Grazie Andrea.
Le foto sono un po' vecchiotte, E' stato, nel frattempo, aggiornato.

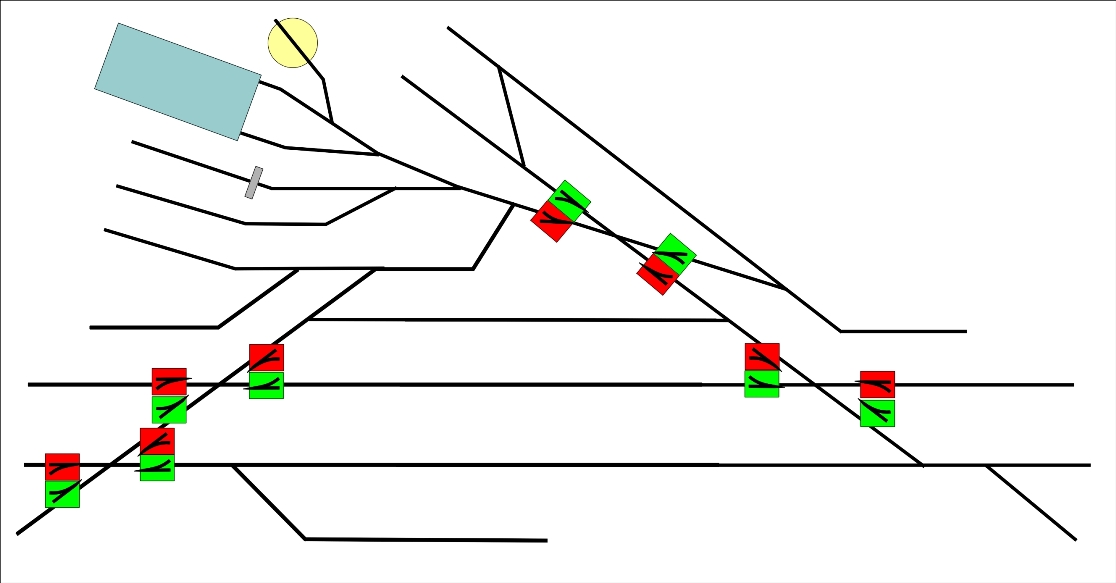

Questo è il file completo della stazione principale. Ovviamente è composto da 3 fogli in formato A4, che vogliono inseriti fra i 2 fogli di policarbonato trasparenti.

Immagine:

126,46 KB

Cosa che non ho scritto e spiegato.
Il sinottico è installato su 2 rulliere che lo rendono "scorrevole". Quindi può rientrare sotto il multistrato e scomparire come un cassetto.

[g.briotti]

Bel lavoro Roberto. Come sempre ben organizzato e pulito.

Immagino naturalmente che per la piattaforma avrai un indicatore della posizione del ponte....

Quali sono le dimensioni dei tre blocchi del quadro?

[obb 1216]

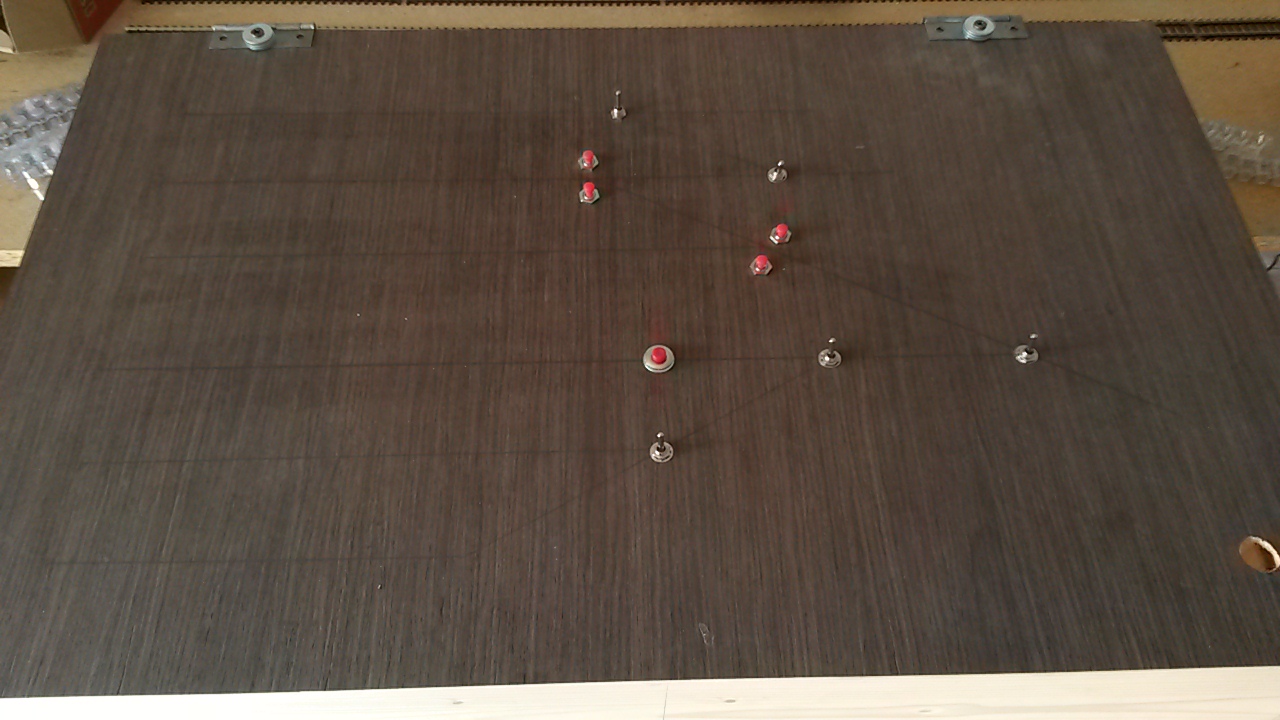

Ciao io l'ho fatto cosi il mio quadro sinottico

Immagine:

264,55 KB

Fatto semplicemente con interruttori a leva, disegnando prima a matita e poi verranno calcate le linee in modo evidente, in modo da rappresentare il piano binari che si ha davanti.

Ciao

[arioso]

grazie a tuttti per l'aiuto, ho preso molte idee per i programmi, alla fine ho scelto paint,il più semplice mi rimane da stampare, non sapevo che con questo programma si poteva fare questo tipo di lavoro grazie a tutti e complimenti roberto per il tuo sinottico!

[roy67]

Bel lavoro Roberto. Come sempre ben organizzato e pulito.

Immagino naturalmente che per la piattaforma avrai un indicatore della posizione del ponte....

Quali sono le dimensioni dei tre blocchi del quadro?

La piattaforma, per ora, è solo prevista. Devo autocostruirla, insieme a tutti i comandi e retroazione.

Le dimensioni sono:
Larhezza totale= 1400 mm (350+700+350 mm)
Lunghezza: 300 mm
Altezza: 12-16 mm
