il plastico di "supergolosone"

[Supergolosone]

il buon giorno si vede dal mattino e il mio è stato prestissimo e ho tirato fuori una bozza del plastico 280x120.

ditemi cosa ne pensate e se ho sbagliato qualcosa. grazie

[Andrea]

il buon giorno si vede dal mattino e il mio è stato prestissimo e ho tirato fuori una bozza del plastico 280x120.

ditemi cosa ne pensate e se ho sbagliato qualcosa. grazie

Mi sembra interessante, ma l'elicoidale sulla destra rimmarrà tutto nascosto?

[Supergolosone]

si creo una montagna in cartapesta con supporto di una zanzariera.

la cosa che non cè nella piantina il muro di contenimento che collecherò dove vedi il portale a 15 cm di altezza e il circuito a livello 0 ci passa a fianco.

sui 3 lati crostruirò 3 armadietti dove si avrà accesso alla manuntenzione dell'elicoidale.

Andrea secondo te i treni che arrivano sul circuito dove vedi tutti gli scambi nella zona indutriale dici che lo spazio per il parcheggio in prossimità del magazzino - dell'officina e al carico carbone basta o siamo limitati???

[Supergolosone]

oggi ho deciso che tutti i progetti che avevo in mente ( un pò di confusione) nel senso che non sapevo come realizzare il mio progetto, vengono tuti cancellati e si riordinano tutte le idee.

per questo verrà smantellato l'elicoidale e si riparte dai due tavoli con le misure di 200x150 e 280x120.

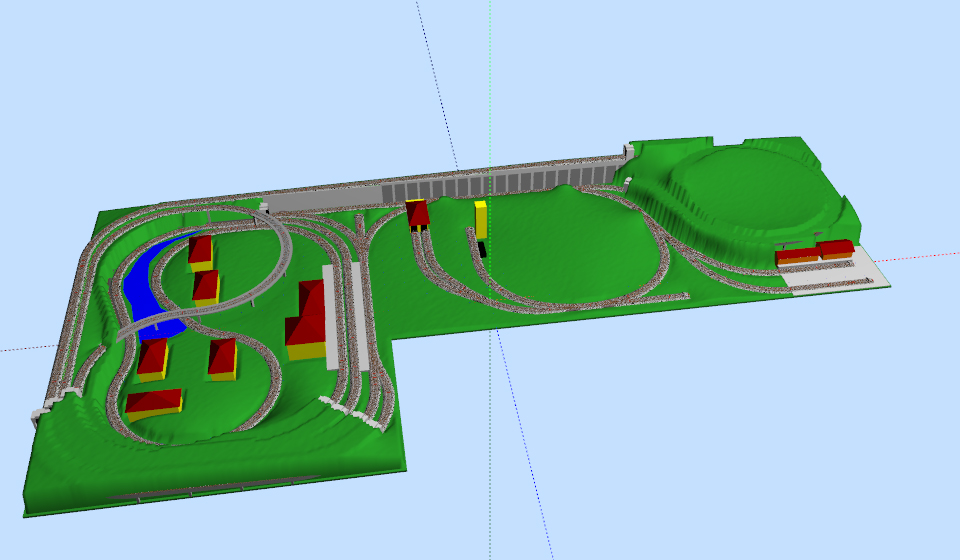

il progetto realizzato da cf69 sarà questo ed è quello definitivo.

Immagine:

250,36 KB

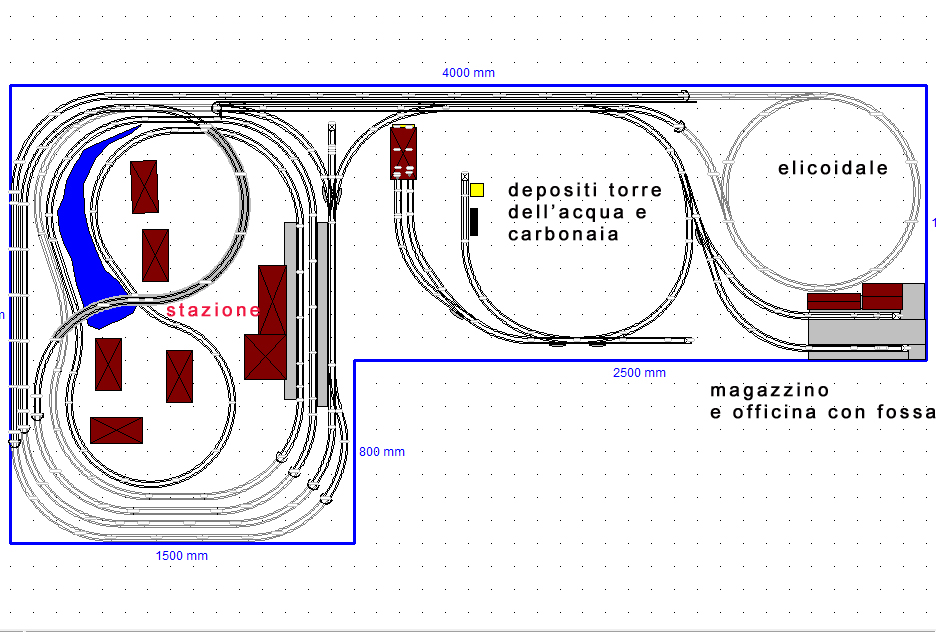

sull'elicoidale è stata modificata la pendenza in 2,5% e si arriva a un 15 cm di altezza.

Immagine:

228,46 KB

dove si vede i depositi in quesllo spazio circolare forse dico forse per via delle finanze , collocherò la piattaforma girevole, ma questo si vedrà più avanti.

[Andrea]

per questo verrà smantellato l'elicoidale e si riparte dai due tavoli con le misure di 200x150 e 280x120.

Succede... ma alla fine ci si diverte anche...

[Supergolosone]

grazie a questo incoveniente ho risolto un altro problema. l'accesso all'elicoidale lo fatto sotto tagliando le assi creando il vano rotondo.

[Supergolosone]

ho iniziato a riposizionare l'elicoidale e mi sorge un dubbio che forse Voi sapete risolvere.

a giro avvenuto sull'elicoidale la seconda parte quanto deve essere alta per far passare un treno passeggeri??? non ne ho sotto mani e prima di iniziare la seconda salita non vorrei che poi mi devo procurare un treno cabrio

[Marshall61]

...sinceramente questo non lo sò, prova a vedere se è specificato in questo link:

http://www.plasticando.com/magazine/030 ... dale1.html

...comunque se ci passa la loco, ci passano anche le carrozze passeggieri.....[:I]

Ciao, Carlo

[Supergolosone]

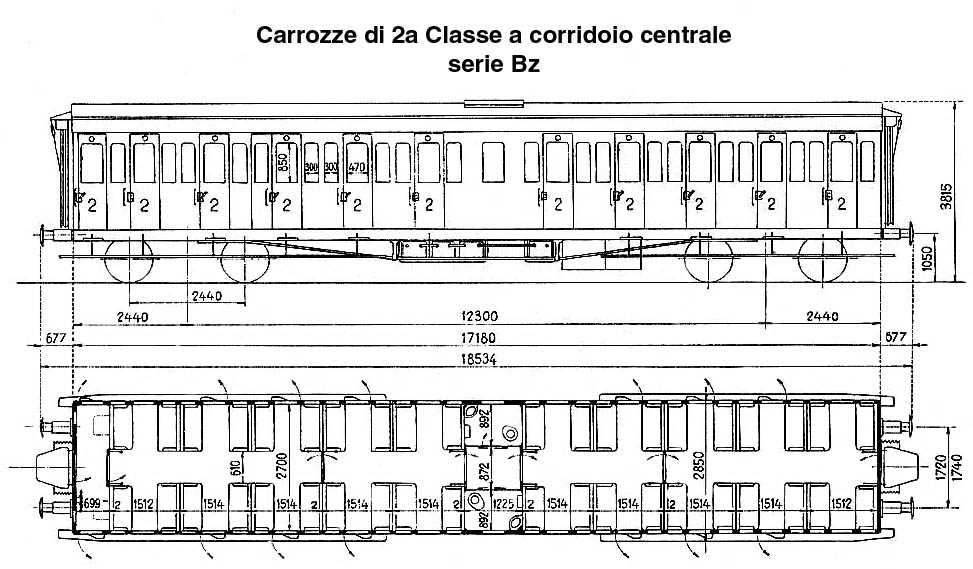

spulciando nel web ho trovato questo disegno



e penso che stiamo al di sotto dei 4 cm totali.

la mia loco a vapore da ruota a cumigliolo siamo sui 5 cm 1/2

l'elicoidale a giro dovrebbe essere sui 6,4 cm allora ci dovremo essere.

[Supergolosone]

Vi posto 3 foto dell'elicoidale rifatto.





grazie hai Vs consigli ho preferito fare un vano per l'accesso da sotto


dopo la costruzione passiamo alla prova pratica.

ho fatto un video ma non riesco a condividerlo

[Andrea]

ho fatto un video ma non riesco a condividerlo

Devi caricarlo su Youtube, non ci sono alternative.

[Supergolosone]

immaginavo. ci sto provando adesso ma è lentissimo nel caricarlo

[Andrea]

immaginavo. ci sto provando adesso ma è lentissimo nel caricarlo

Se il video è "pesante" ci vuole parecchio tempo.

[Supergolosone]

il video è 165 mb e in questo momento è al 43% x domani mattina è pronto da vedere

[Supergolosone]

http://www.youtube.com/embed/Xgd-5xAosGA

[Andrea]

Bravo, mi pare che tutti funzioni senza problemi.

[Supergolosone]

Continuano i lavori di sabato.

Ieri ho rifatto il tavolo 200x150 avvitandolo direttamente all'altro per formare una L

manca ancora una piallata e livellare allo stesso piano le 4 assi del piano.



alle mie spalle si intravede il rettilineo in salita o discesa attaccato all'elicoidale.



Qui si nota la griglia creata per sorreggere il piano.



Si inizia a posizionare i pannelli, (reciclati da una ditta che fa spedizioni),
prima il foro e poi si avvita il tutto.



lavoro completato.dove i 4 pannelli si toccano si sono create delle fessure ( le assi non sono precise) ho versato un po di segatura con colla diluita con acqua.

Oggi gli passo la levigatrice e il gioco è fatto.

[Marshall61]

Complimenti per l'elicoidale e per lo svolgimento dei lavori, sta venendo proprio bene!!!!

Ciao, Carlo

[Capotrenogio]

...eliminare i due rettilinei a dx e sx e sostituire il tutto con un flessibile che in automatico si taglierà su misura.

In effetti non puoi fare diversamente.
Senza un flex un tracciato del genere non lo chiudi...

Aggiungo una precisazione: mia moglie aveva esaminato attentamente i binari di questi circuiti dei plastici Noch e aveva notato che per chiudere i circuiti erano stati usati indiscriminatamente binari con raggi diversi (addirittura uno di seguito all'altro).
I binari usati in questi plastici sono i piko, in quanto credo ci sia un accordo tra le due case produttrici. Se si mettono altri binari con altre curvature credo si debba rifare il progetto.

Gio'

[Andrea]

Bene...bene... ottimo lavoro!
Ora ho anche visto che faccia ha un supergolosone (se vuoi te la nserisco come avatar).

[Supergolosone]

ritaglia pure l'image del viso e crea l'avatar

[Supergolosone]

arriva l'autunno e il supergolosone ricomincia a lavorare sul plastico.

ho costruito un viadotto in curva che collocherò sotto al 2° piano dell'eleicoidale modificato



dopo aver finito i dettagli devo iniziare la verniciature che per me penso che sia una difficoltà elevata perchè non sono capace.


domani Vi posto una foto del ponte collocato nel plastico insieme all'elicoidale. buona serata tutti

[massimiliano]

è molto bello libero il tuo viadotto specialmente i pilastri sono venuti bene

[Andrea]

ritaglia pure l'image del viso e crea l'avatar

Fatto!
Per quanto concerne l'elicoidale, mi pare impostato molto bene.

[Supergolosone]

buona sera a tutti.

Volevo riprendere questo post per resettare il tutto e rivedere il plastico da fare.
Resettare per me siginfica rivedere tutto il progetto e tenere buona soltanto l'elicoidale ormai costruito e la misura dei tavoli a L.

da aggiungere la piattaforma girevole marca Fleishmann.

riassumendo io ho un piano vedendolo a sx di 180x130 (griglia scoperta)e formando con la L con un altro tavolo di 280x120



l'eicoidale che si vede in fondo si trova sul piano 280x120, ricordo che l'licoidale ha un diametro di 90 a 3 piani e sulla 2° spira escono due rettilinei per portare la curva a pari dei 120 con sotto il viadotto costruito con il forex.

Visto che volevo riprudurre in un tavolo la zona industrile e sull'altro la stazione con il paesaggio e laghetto vi porgo la 1° domanda a Voi esperti.

come sistemereste questi due scenari intendo è meglio il paesaggio con stazione ecc vicino all'ecoidale e riporodurre la zona industriale sul tavolo più piccolo oppure la zona industriale vicino all'elicoidale.
2° domanda riuscireste a darmi una bozza come potrei metere giù un progetto possibilmente con il programma scarm??

precedentemente sono stato aiutato con questo programma ma ho dovuto rivedere il progetto . grazie in anticipo
