In cerca di aiuti e consigli

[ClaBos]

Il problema è che devo prendere tutti i binari... Quindi vorrei già avere una "lista della spesa" senza prendere binari che magari non uso

[C_A]

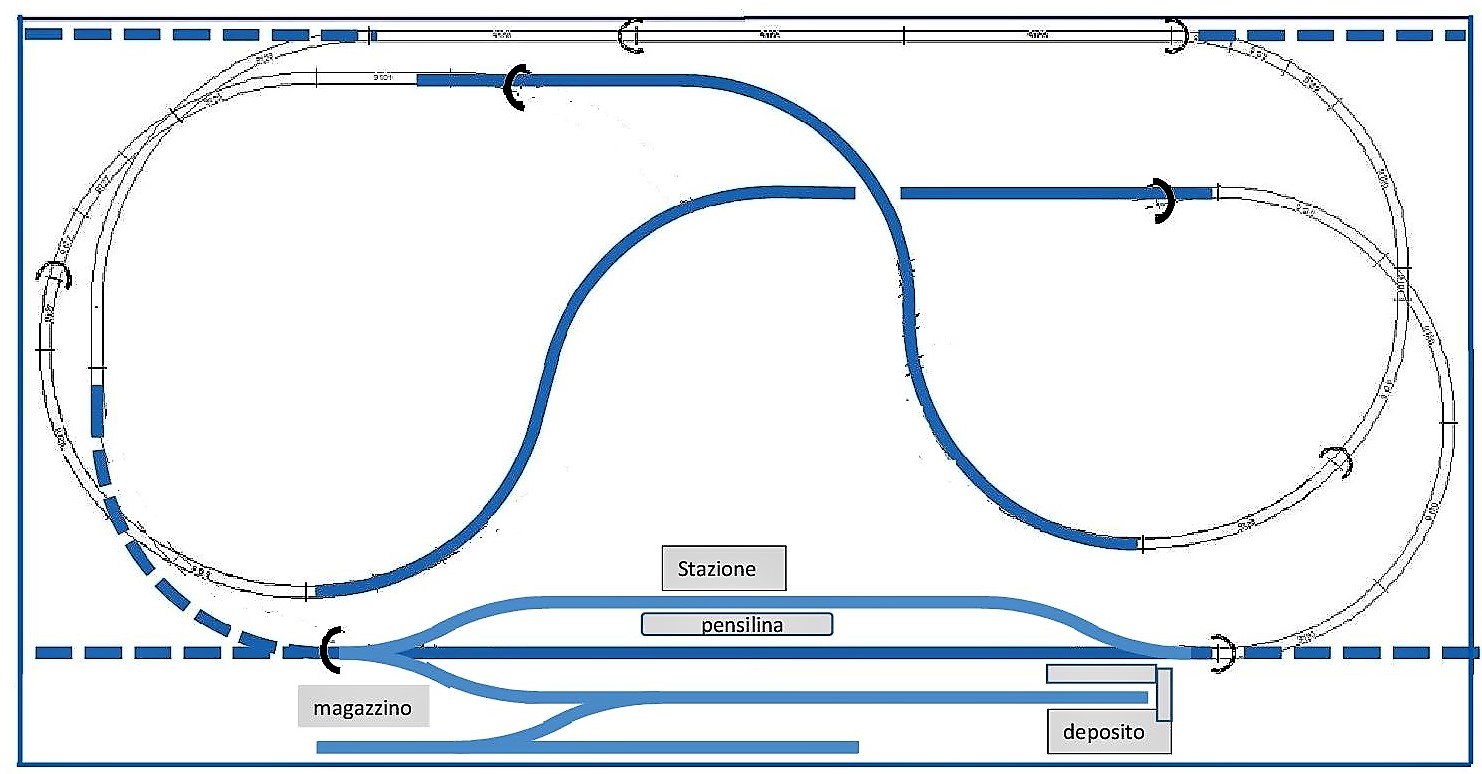

Ho aggiunto qualcosa! Ma qua mi fermo, non riesco oltre, non ho ne mezzi ne preparazione. Sulla base della geometria dei binari Fleischmann puoi ricavare i pezzi da comprare, ma qualcosa avanzerà di certo! Poi vedi la coerenza del tracciato col paesaggio. Attento, è 10 cm più profondo: la stazione è all'esterno!
Ciao!!

[ClaBos]

Grazie per i suggerimenti. Il tracciato così non è male però avere la stazione sul davanti un po' non mi convince.

Sarei più propenso a usare il tracciato originale inserendo solo i due binari extra sulla sinistra per una eventuale espansione.

Devo mettermi sotto con SCARM e provare a fare la modifica.

[C_A]

Si può fare anche così!
Però fai come meglio ti piace

[v200]

Sui binari volendo si possono utilizzare i flessibili, un po più laboriosi da mettere in posa ma alla fine si abbattono costi e tempo

[ClaBos]

Si, con i flessibili si risparmia tempo sicuramente.

L'importante nel mio caso è trovare gli scambi esatti!

[C_A]

Qui si trovano con e senza massicciata!

https://www.conrad.it/o/binari-scala-n- ... nn-1606360

[v200]

Anche su DM Toys https://www.dm-toys.de/en/list/category ... point.html occorre solo sfogliare le pagine

[C_A]

E' più completo quello indicato da Roby!

[ClaBos]

Oggi mi sono preso questo

Così posso avere degli spunti e capire le geometrie dei vari binari.

[v200]

Da quanto non lo vedevo, purtroppo ho una buona raccolta cartacea del Mi-Ba tedesco su svariati plastici . Unico neo che con SCARM o programmi simili sono un cane a usarli me la cavo meglio con le vecchie dime 1:5 delle case

[ClaBos]

Stavo valutando l'idea di prendere anche io qualche squadretta per imparare a "disegnare su carta".

SCARM l'ho iniziato ad usare l'anno scorso.. Quello che mi manca è la conoscenza dei tracciati

[v200]

Basta trasformare le misure reali in mm , poi dividi e moltiplica.
Parti con il binario dritto base lo misuri , poi da lì vedrai come utilizzando la dima lentamente ti trovi tutte le geometrie del tracciato. Importante avere un catalogo binari con le misure dei vari spezzoni

[ClaBos]

Domani o giovedì arriva il "fascicolo" della fleischmann ed inizio a studiarlo per bene.

Magari mi ordino 2-3 dime e inizio ad usare la cara e vecchia matita.

[C_A]

Usa il compasso!!! Sto scherzando!! Ma si può usare!

[MrPatato76]

Stavo valutando l'idea di prendere anche io qualche squadretta per imparare a "disegnare su carta".

SCARM l'ho iniziato ad usare l'anno scorso.. Quello che mi manca è la conoscenza dei tracciati

scusa è tanto comodo il programma, perché andarsi a complicare la vita con carta e penna?
Hai più possibilità di errori, ci impieghi più tempo….

[ClaBos]

Stavo valutando l'idea di prendere anche io qualche squadretta per imparare a "disegnare su carta".

SCARM l'ho iniziato ad usare l'anno scorso.. Quello che mi manca è la conoscenza dei tracciati

scusa è tanto comodo il programma, perché andarsi a complicare la vita con carta e penna?
Hai più possibilità di errori, ci impieghi più tempo….

Il programma lo uso eccome...però voglio imparare anche ad usare le dime...è più un fatto personale.

[ClaBos]

Rieccomi qui...dopo lo smarrimento "mentale" ho deciso di proseguire con la N,come mi ero prefissato sin dall'inizio.

Ho avuto un paio di scambi di messaggi privati con MrMassy86 e mi ha dato alcuni consigli..

Mi ha passato un file SCARM di un tracciato fatto per un altro utente (in scala H0) però riconvertito in N.

Si è basato sulle misure dello spazio a mia disposizione però credo sia comunque troppo grande per me.

Io pensavo di ridurlo per farlo stare su un plastico da 170/180x80/100..intanto vi allego il file

Progetto ClaBos.zip

(19.23 KiB) Scaricato 75 volte

Massimiliano mi ha consigliato di chiedere a Roby(V200) se potesse verificare e indicare le lunghezze utili di stazione a vista e nascosta cosi da essere più precisi con le misure.

Questo progetto è stato fatto con binari Fleishmann ma io lo rifarei con minitrix che forse mi verrebbe a costare qualcosina in meno...

che dite?

[MrMassy86]

Bene Claudio, come ti dicevo il progetto è indicativo, io non facendo N non ho molta dimestichezza con gli ingombri utili per questa scala, credo di essere stato anche troppo abbondante, vediamo cosa ci dicono gli ennisti
Massimiliano

[ClaBos]

Cla personal.zip

(32.82 KiB) Scaricato 85 volte

Anche così,magari con qualche modifica potrebbe essere buono come partenza...magari modificando l'ovale per non renderlo troppo noioso..

[v200]

Composizione minima E110 loco media 10,5 cm ai respingenti , più 3 carrozze a carrelli lunghe B4üm 2°Cl per espressi 16,5 cm ai respingenti , tre spazi da 1,5 cm i ganci tot ingombro convoglio 64 cm .
Convoglio tipico epoche III e IV

[v200]

Se poi vogliamo stare solo in epoca III si possono usare rotabili corti tipo le carrozze Umbauwagen
https://www.spur-n-datenbank.de/
loco diesel tipo V80 o V 100
vaporiere Br 80 , 60, 75
rotabili che rimangono tra gli 8/10 cm
Idem per i merci i güterwagen aperti chiusi a due assi https://www.spur-n-datenbank.de/ sei sui 8 cm
A questo link hai una vasta raccolta di rotabili dove puoi ricavare misure ed epoca https://www.spur-n-datenbank.de/index.php

[ClaBos]

Bene Claudio, come ti dicevo il progetto è indicativo, io non facendo N non ho molta dimestichezza con gli ingombri utili per questa scala, credo di essere stato anche troppo abbondante, vediamo cosa ci dicono gli ennisti
Massimiliano

E provare a rimodificare questo?

Claudio N (10).zip

(15.91 KiB) Scaricato 86 volte

Me lo avevi fatto tempo fa..magari stringendolo per portarlo a 180-200 cm di lunghezza mantenendo la larghezza...

[MrMassy86]

Grazie per le informazioni Roby, direi quindi di rimanere su gli 80 cm come spazio utile minimo in stazione, vorrei capire anche i raggi di curvatura quale sia il minimo per non avere problemi, nel progetto ho utilizzato un raggio di 396, credo che in N sia un raggio molto ampio, magari si puo fare con raggi più stretti.
Claudio per il progetto vedo cosa posso fare in base ai consigli di Roby
Massimiliano

[ClaBos]

Grazie Massimiliano. Attendiamo cosa dice Roby.
