Palificazione e catenaria F.S...come collocarla

[carlo mercuri]

Cari amici,
credo che gli schemi qui di seguito vi saranno sicuramente utili.
Sintetizzano magistralmente le situazioni classiche e la collocazione
di pali (tipo Mannessmann) e della relativa catenaria.

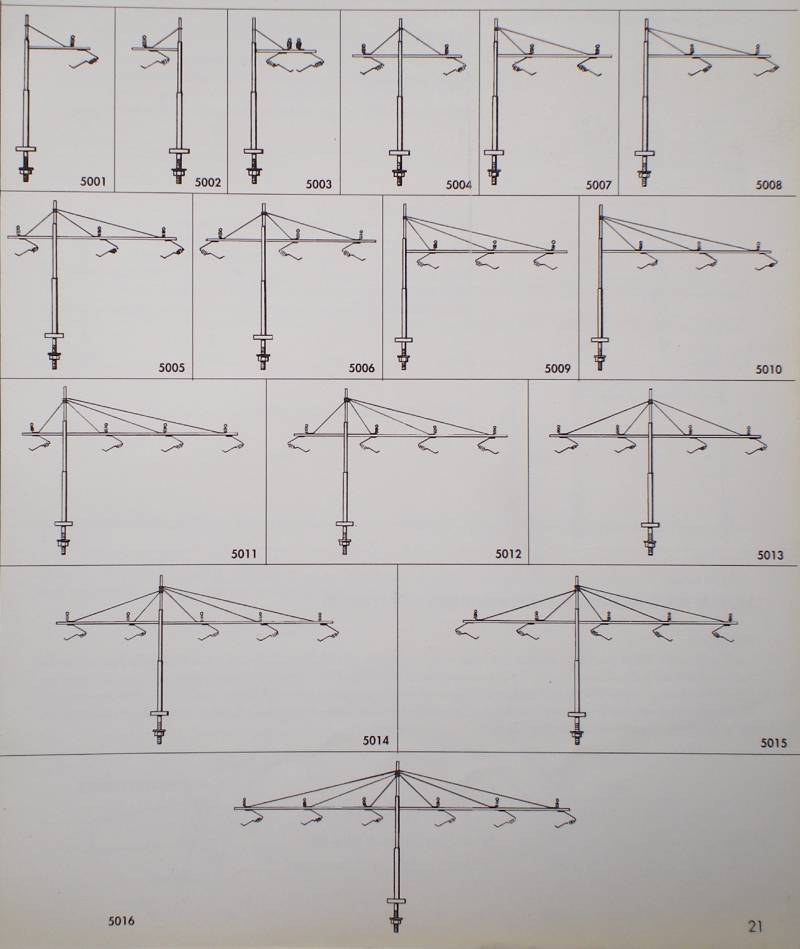

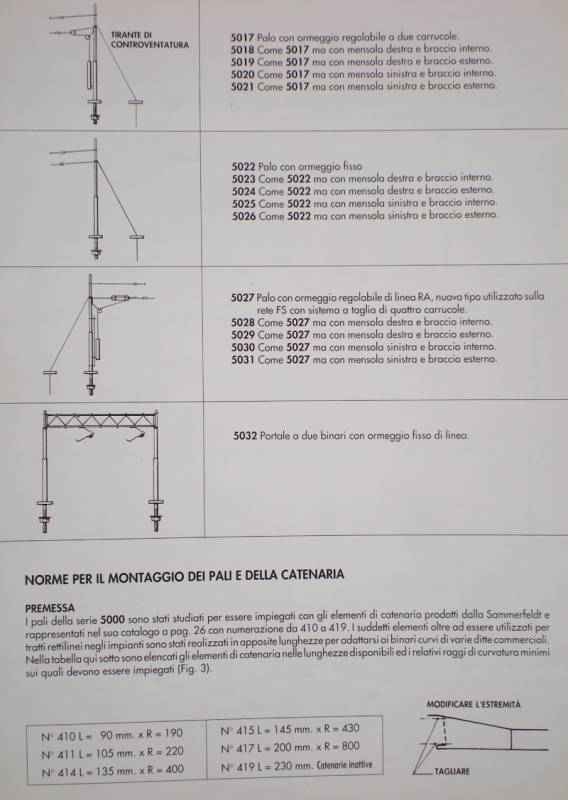

Incominciamo con i principali tipi di pali tipo M.

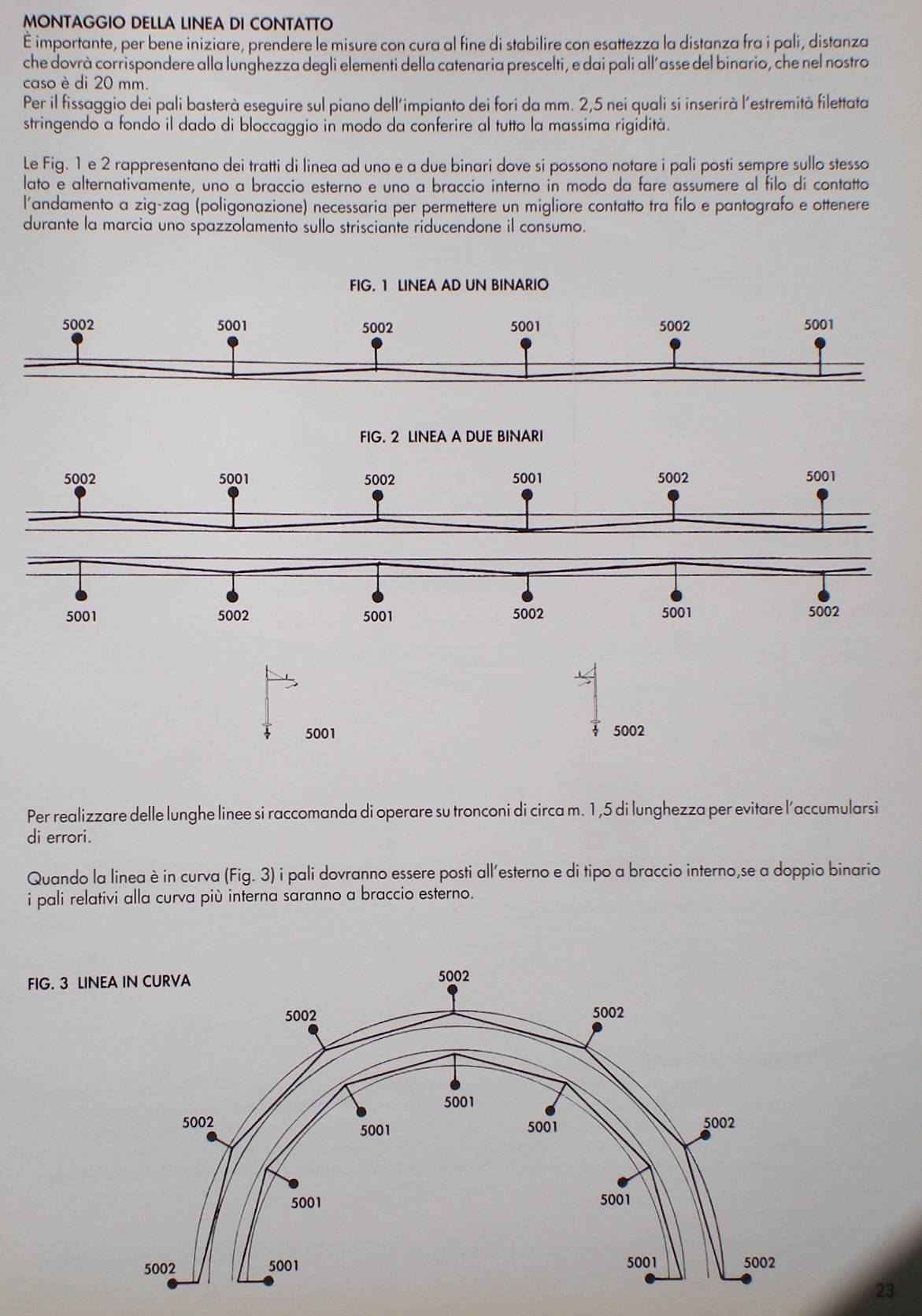

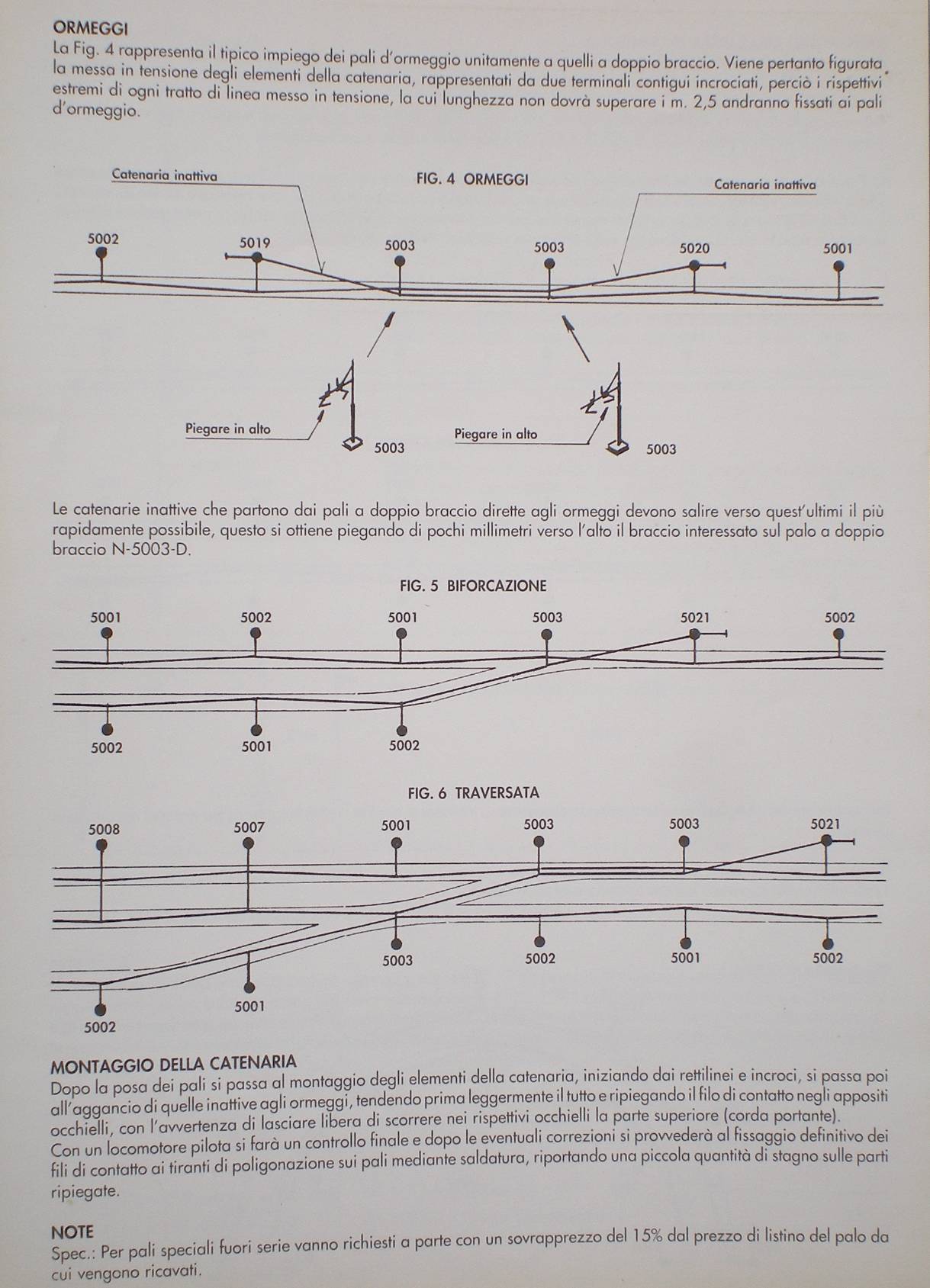

Come avrete notato, ogni situazione mostra i tipi di palo da usare, con mensola esterna, interna, doppia, etc.

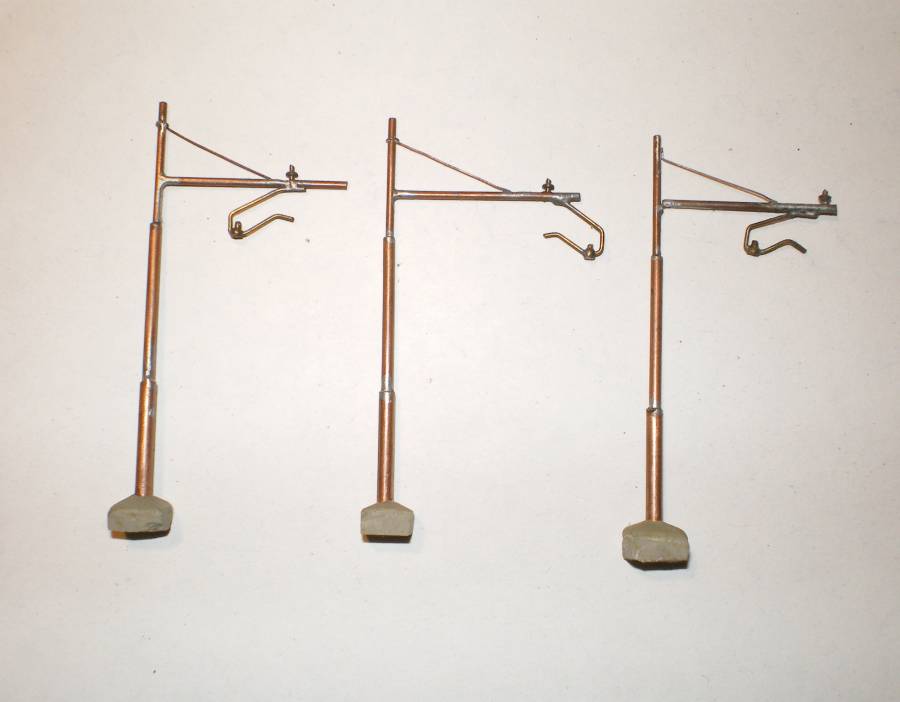

Ed eccovi alcuni pali che avevo costruito molti, molti anni fa, quando non c'erano ancora i fantastici Lineamodel.

[giuseppe_risso]

Interessantissima la documentazione e molto belli i pali che hai realizzato.
A questo proposito non ricordo se per Carnate abbiamo deciso qualcosa riguardo alla linea aerea.

[Andrea]

Documento molto interessante Carlo.
Io non ho mai inserito la linea aerea nei miei plastici.
L'ho ritenuta sempre affascinante ma piuttosto complessa da montare.
Ma prima o poi realizzerò un dioramino con la linea aerea.
Magari in TT, ne avevo parlato con Massimo.

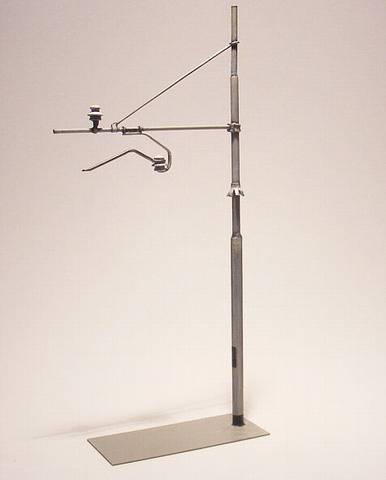

Nel forum abbiamo anche Lauricella (Kit Carson) che è molto bravo, guardate qui:

http://www.scalatt.it/bottega%20plastic ... 0aerea.htm

[carlo mercuri]

Dimenticavo ... i pali sono in N.

[Andrea]

A questo proposito non ricordo se per Carnate abbiamo deciso qualcosa riguardo alla linea aerea.

No, c'è già tanta "carne al fuoco"....
Però un dioramino mi piacerebbe davvero realizzarlo!
Chissà...

[Andrea]

Dimenticavo...

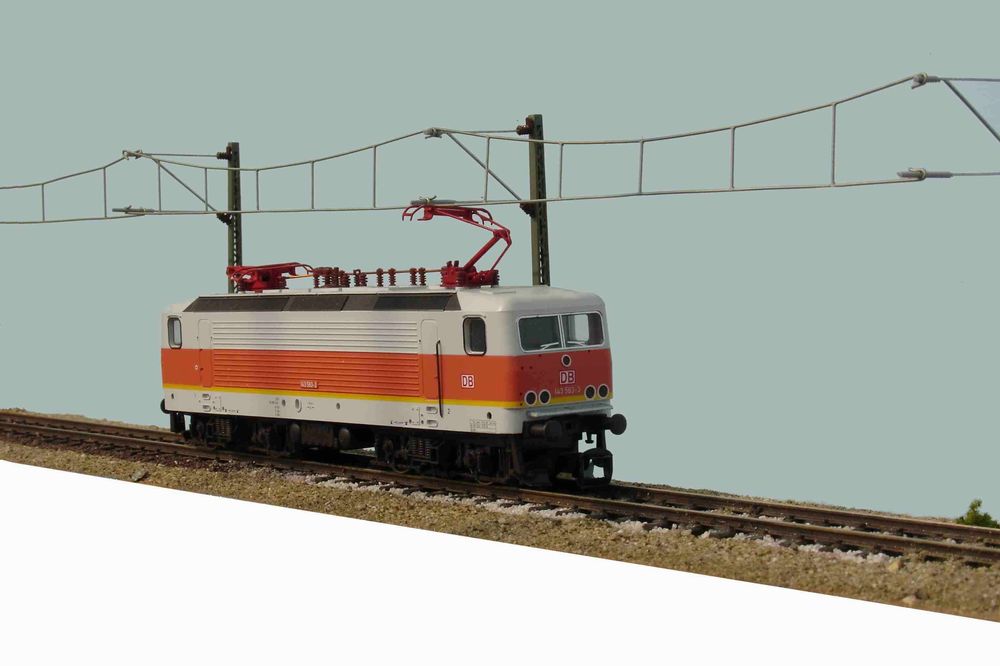

Questo è il binarietto di Massimo in scala TT.
Niente male...

[giuseppe_risso]

Il fatto che fossero in N ti rende maggiormente merito.
Certo che anche quelli di Lauricella sono bellissimi, anche tenendo conto delle dimensioni maggiori ha fatto un lavoro egregio.
Bravi tutti e due.

[carlo mercuri]

Il fatto che fossero in N ti rende maggiormente merito.
Certo che anche quelli di Lauricella sono bellissimi, anche tenendo conto delle dimensioni maggiori ha fatto un lavoro egregio.
Bravi tutti e due.

Grazie Giuseppe, Lauricella è da oscar......

[Massimo Salvadori]

Ciao a Tutti

in effetti mi era venuta l' idea di fare un paio di pali e relativa catenaria per dare una degna cornice ai modelli che presenteremo a Settembre 2012, ma vista la bravura di chi lavora mi viene piuttosto la voglia di tirarmi indietro.

Mah !

[Marco]

... mi viene piuttosto la voglia di tirarmi indietro.

Innanzi tutto, grazie Carlo per la documentazione, poi Massimo non devi buttarti giù così, ogniuno ha le sue doti e voglio vedere i tuoi lavori ad aerografo.
Si comincia così e poi si finisce con l'autocostruire!
Marco

[Marshall61]

Quoto Carlo affermando che i pali della Linea Model sono veramente validi, con una piccola modifica si adattano benissimo alla catenaria Marklin che a sua volta non sarà perfettamente in scala ma, è l'unica che consenta ai pantografi di rimanere in presa senza avere problemi di intoppi....meglio fuoriscala che l'antiestetico filo da pesca che vincola il pantografo a pochi millimetri dalla catenaria....
L'alternativa è quella della Viessmann, ma in quanto a solidità lascia un pò a desiderare......
Per me la scelta è stata dettata dal modulo in ambientazione italiana, i pali della Marklin, se ridipinti in grigio possono essere passabili, ma sono totalmente diversi nella parte del supporto della catenaria....per i grandi impianti il problema è sempre e solamente il costo della palificazione e della catenaria che, a conti fatti, è sempre, che siano in kit o già fatti, una bella spesa da affrantare e spesso si predilige il materiale rotabile o di armamento....almeno nel mio caso è così![8]

Ciao, Carlo

[fujikotwin]

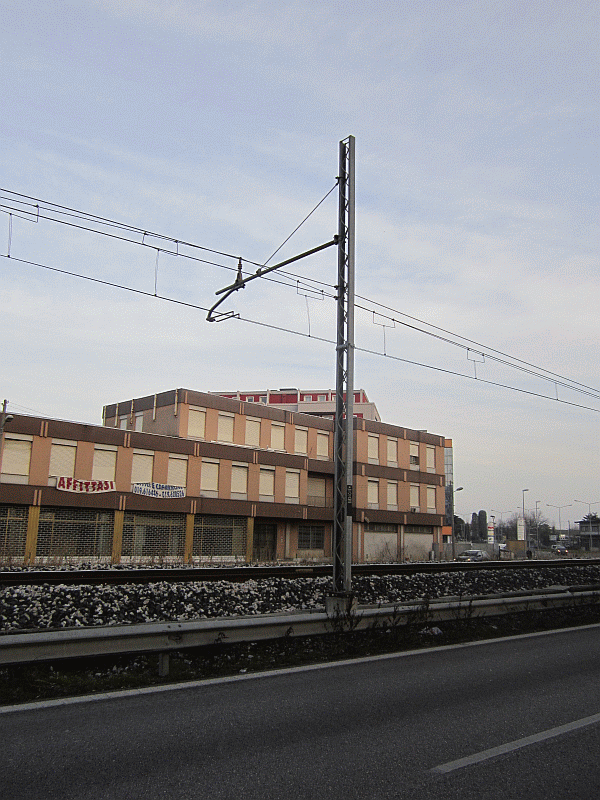

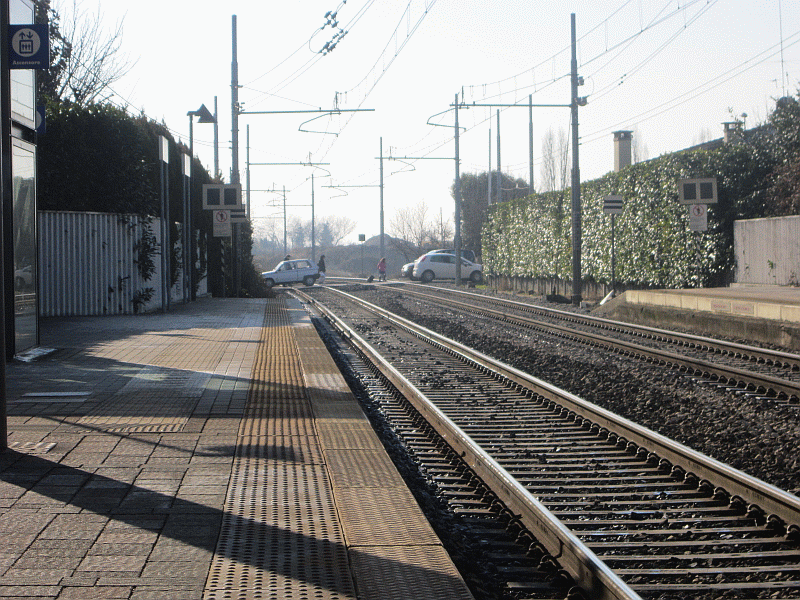

ho visto due tipi di palo qui a padova...eccovi le foto

Immagine:

213,54 KB

Immagine:

323,9 KB

sapete dirmi dove posso trovare misure in scala reale oppure in scala h0 di questi tipi di pali??

grazie
