Cosa sono? Cosa farne?

[cararci]

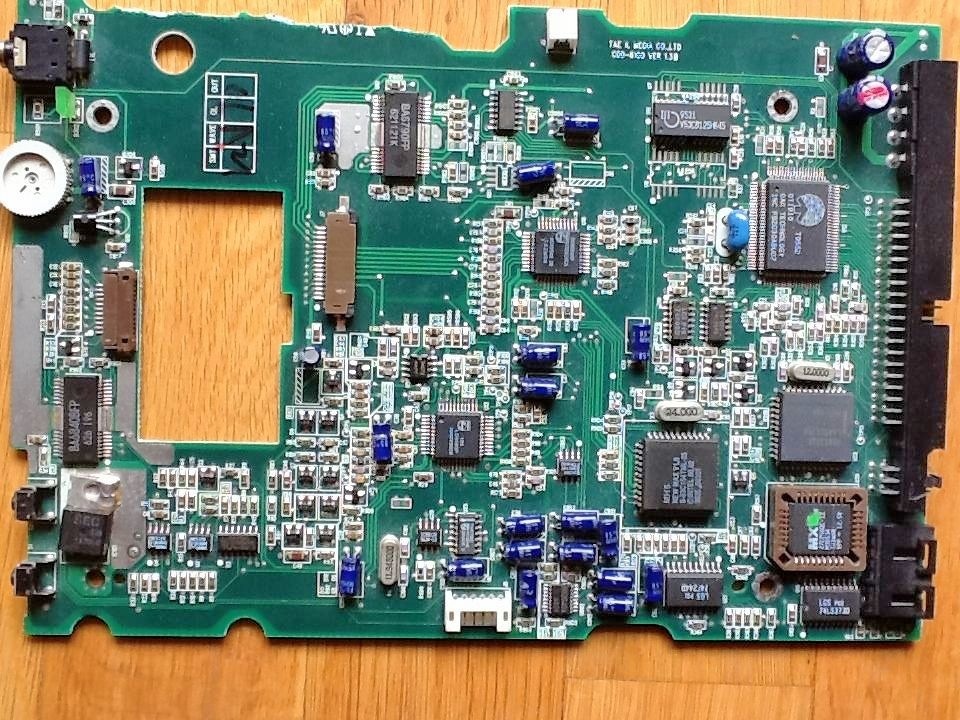

Il mio animo da rigattiere, che non butta mai niente, mi ha fatto conservare questa scheda tirata fuori da una vecchia videocamera VHS guasta:

Immagine:

315,05 KB

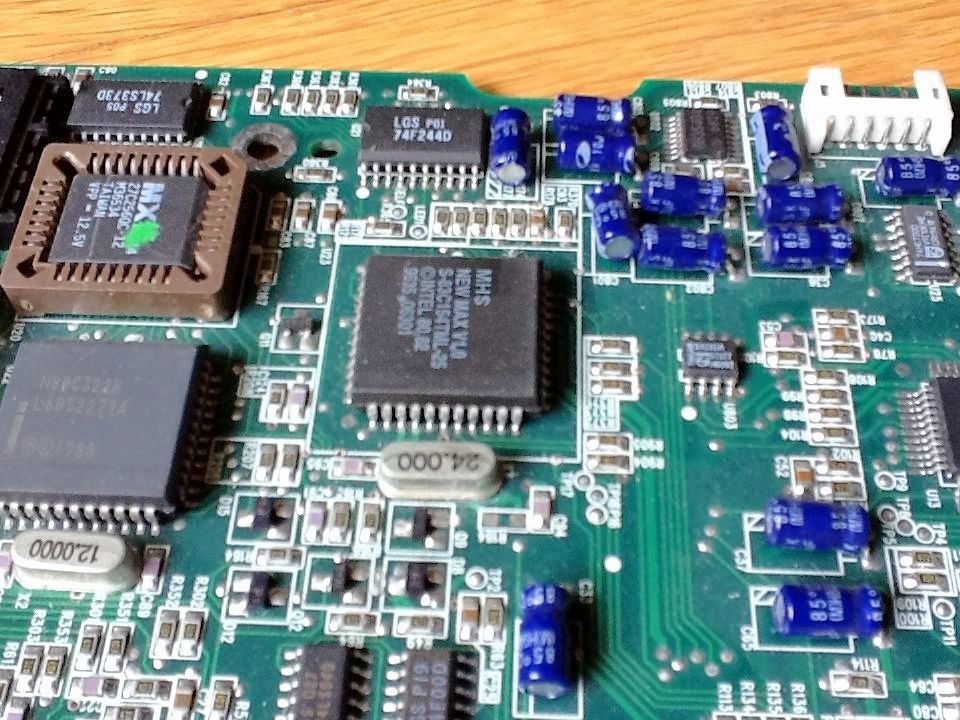

Essendo le mie conoscenze di elettronica pari a 1 su scala da 1 a 10, chiedo agli esperti quali elementi sono presenti e cosa poterne fare. Io riconosco, credo, una miriade di resistenze, quei rettangolini piccolissimi, alcuni processori e uno o più condensatori.
In particolare, cosa sono quei cilindretti blu? Come utilizzarli?

Immagine:

242,17 KB


Sono sicuro che per alcuni di voi questa scheda potrebbe essere una miniera, ma nel mio caso l'unica idea alla mia portata è di trasformare quei cilindri blu in un carico di fusti per un carro. O in qualche altro oggetto da plastico.
Lo so, è una bestemmia, ma non saprei cos'altro fare.

[Fabrizio]

I cilindretti blu sono dei condensatori.

[Fulvio Zanda]

ci sono un sacco di componenti interessanti come i condensatori elettrolici che ti ha già suggerito Fabrizio, ma poi un sacco di resitenze smd, utli per tutte le illuminazioni a led che vorrai fare

Gli integrati saranno di difficile applicazione, anche perchè a parte quelli montati su zoccolini, per gli altri..... ti voglio vedere a dissaldarli.


ciao

[cararci]

Riassumendo, con i condensatori non ci faccio granché perché in digitale piuttosto si tolgono, le resistenze smd si possono utilizzare a patto di sapere esattamente quali sono e come toglierle (aspetto aiuto), gli integrati (quelli che ho chiamato processori?) posso lasciarli dove sono. Tenete conto che, come ho detto, sono totalmente digiuno di elettronica, quindi quando dite "resistenze smd" senza altre indicazioni rimango comunque al buio, nonostante la vostra buona volontà e gentilezza!
Ovviamente, qualora riuscissi a togliere le resistenze (quei minuscoli rettangoli marrone che portano scritto R, mi pare), dovrei capire che valore hanno e dunque fornirmi di tester. Giusto?

[Fulvio Zanda]

I condensatori elettrolici puoi usarli anche in digitale a patto che metti un ponte raddrizzatore e potrebbero servirti per avere una carica supplementare che vada a compensare gli sfarfallii alle luci per problemi di captazione.

le resistenze smd sono abbastanza facili da dissaldare devi poi leggere il numero scritto sopra per capire di che valore ohmmico siano.

qui è spiegato come leggere il valore di quelle resistenze

http://www.vincenzov.net/tutorial/elett ... ce-SMD.htm

ciao

[roy67]

Carlo, se hai un attimo di pazienza ti faccio uno schemino...

[fabio]

Riassumendo, con i condensatori non ci faccio granché perché in digitale piuttosto si tolgono,

non proprio,sono invece molto utili,o meglio indispensabili,nell'illuminazione di carrozze,eliminano lo scintillio dovuto alla cattiva captazione della corrente dai binari,e si montano anche sui decoder sempre per lo stesso motivo,addirittura per dare una carica al decoder che gli permette di superare piccole mancanze di tensione(tipo il cuore degli scambi).
gli integrati o processori come li chiami tu,puoi buttarli tranquillamente,non ci farai mai niente,i piccoli rettangolini neri o marroni sono resistenze e condensatori smd,e come hai già capito,è necessario un tester per definire almeno il valore della resistenza.
per toglierli dal circuito ti occorre un saldatore a punta fine da una 50ntina di W,ma se il tuo uso è molto limitato,forse non ne vale neanche la pena.

[cararci]

Carlo, se hai un attimo di pazienza ti faccio uno schemino...

Tranquillo, non ho fretta. E poi, più tardi fai lo schema, più tardi farò pasticci !



@Fulvio

Grazie delle preziose informazioni, ho giusto una ventina di lampioni, incautamente acquistati senza sapere che non hanno le resistenze, ai quali applicarle (o da rovinare definitivamente).

@Fabio

Un grazie anche a te, prezioso aiuto!


A proposito, ho un saldatore da 30W che ci mette una vita a fondere lo stagno appoggiato alla punta; solo se appoggiato alla parte grossa raggiungo l'effetto rapidamente.
È un difetto dovuto al consumo della punta o alla sua eventuale "sporcizia" oppure è meglio prendere un saldatore più potente?

Vi sfrutto ignobilmente!

[Fabrizio]

Tieni anche presente che se recuperi, resistenze, condenstori o led (che in questo caso non vedo) non devi andarli a comperare, cosa che non è sempre agevole per tutti. Acquistando online a volte costa più la spedizione che la merce. Volendo puoi tenere la scheda così e se ad esempio ti serve una resistenza la misuri prima con un tester e poi dissaldi solo quella

[roy67]

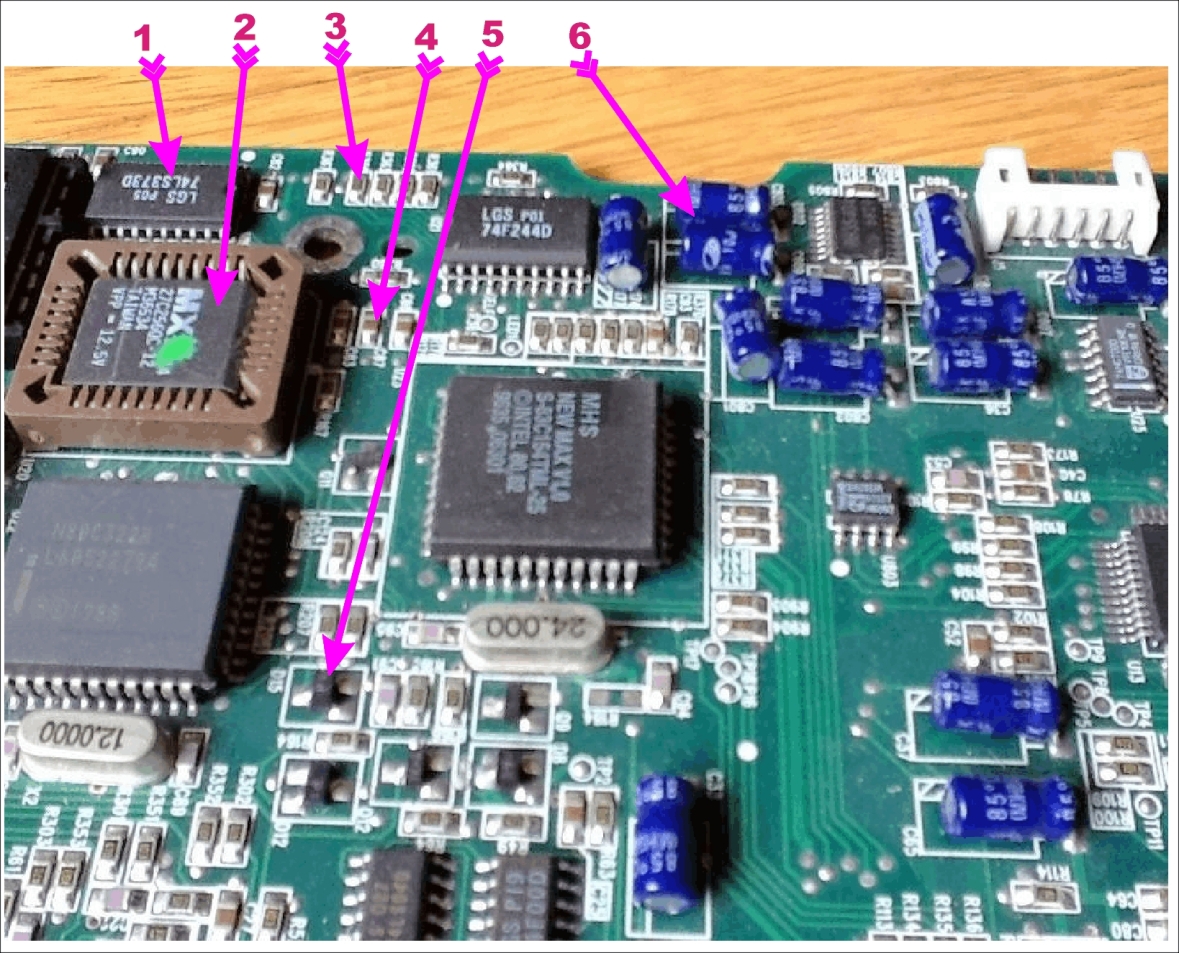

Eccomi, ci ho messo un minuto.

Immagine:

872,39 KB

Legenda:

1: Integrati. Da buttare, sono senza zoccolo, non riusciresti a smontarli senza danneggiarli.
2: Processori. Non servono a nulla se non per quello specifico circuito
3: Resistenze SMD. Il numero bianco su base nera identifica il valore resistivo.
4: Condensatori SMD: Il numero nero su base beige identifica la capacità
5 Transistor SMD. Dubito tu possa poterli utilizzare. Anche questi sono specifici nell'utilizzo (PNP od NPN).
6: Condensatori elettrolitici. Se riesci a smontarli, mantenedo i reofori il più lungo possibile, possono avere applicazioni infinite.

Tutto il resto è da bidone della spazzatura. A meno che tu non conosca un consorzio di smaltimento e recupero.... Sarebbe obbligatorio. I PCB ed i componenti sono pieni di sostanze chimiche

Per quanto riguarda il saldatore...
30W sono pochini. Se poi hai anche la punta rovinata...

Dipende sempre cosa devi farci. Io uso un saldatore con temperatura regolabile 100°/400° con assorbimento da 40 a 200 Watt (Se installo la punta per integrati).
Sui circuiti si usa normalmente intorno i 150/200°, quindi circa 40W.

[cararci]

@Roberto

Due cose ho capito molto chiaramente:
- devo cambiare saldatore
- devo comprare una buona lente d'ingrandimento

Cercherò di utilizzare quanto più posso le resistenze e conservo i condensatori a futura memoria.

Grazie mille, Roberto.
E grazie anche agli altri amici.

[liftman]

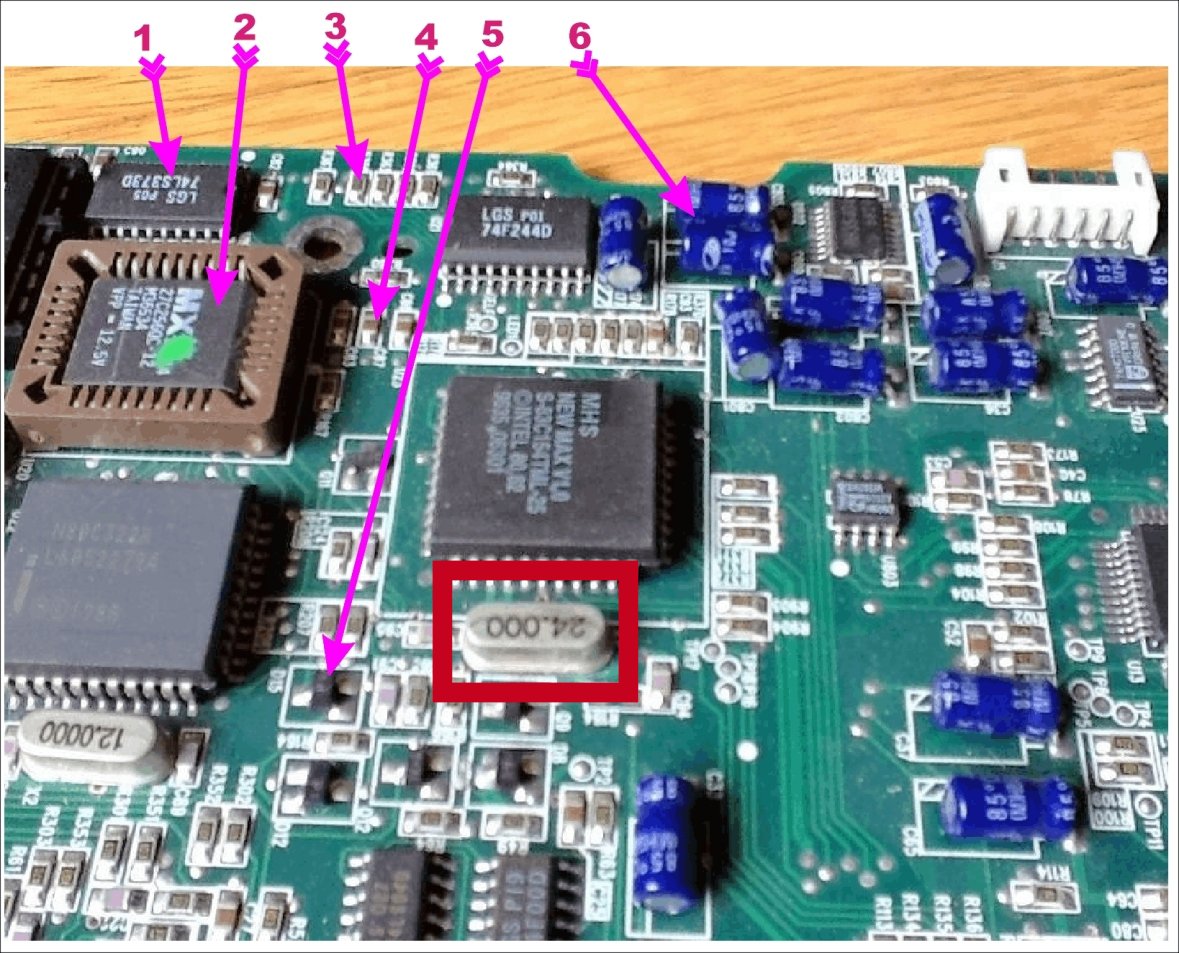

Tutti "professori", a spiegare dei processori, gli integrati, le resistenze e i condensatori e poi vi scordate il quarzo?

Se non ci fossi io.... [:o)] è quello evidenziato dal rettangolo rosso, magari può pure tornare utile per qualcosa pure lui!


Immagine:

266,52 KB

P.S. Il componente segnato con la freccia n°2 è una EPROM, è forse l'unica cosa di facilmente recuperabile, solo che in ambito fermodellistico l'utilità che può avere è scarsa

[Pecetta]

@ cararci,

Ti dico la mia, tempo fa sono partito da delle logiche smontate da hard disk guasti ed ero deciso a fare più o meno quello che adesso stai chiedendo tu ma poi, tra la mia inesperienza, il saldatore che non è mai come vorrei che fosse, il suo filo elettrico che fa da resistenza e favorisce le scottature e la maledettissima piccolezza di tutto ciò che è elettronico è andata a finire che le ho buttate e mi sono recato in un negozio di elettronica.

In altre parole stai per smontare cose che costano pochissimo e che quando sono nuove hanno spesso le gambette più lunghe e quindi sono più facili da saldare e maneggiare.

Dimenticavo: quelle che dissaldi hanno spesso anche le scritte semi cancellate o così piccole che se non hai ancora la vista di un ventenne non ti lasciano mai la certezza di aver trovato il 'microcosmo' adatto a quello che vuoi realizzare.

Bye

[roy67]

Tutti "professori", a spiegare dei processori, gli integrati, le resistenze e i condensatori e poi vi scordate il quarzo?

Se non ci fossi io.... [:o)] è quello evidenziato dal rettangolo rosso, magari può pure tornare utile per qualcosa pure lui!


Immagine:

266,52 KB

P.S. Il componente segnato con la freccia n°2 è una EPROM, è forse l'unica cosa di facilmente recuperabile, solo che in ambito fermodellistico l'utilità che può avere è scarsa

Con il quarzo ci fai ben poco.. Anche in ambito ferrmodellistico.. A meno che ti autocostruisca un decoder..

La E-PROM pure.. Non sono andato tanto per il sottile. Per riutilizzarla bisogna "cancellare" i dati registrati e "riscriverla".... Per farlo serve un "writer"..[:o)]

Dubito fortemente che Carlo possa avere la minima pazienza di imparare il loro utilizzo.

Ecco perché non ho approfondito più di tanto.

[liftman]

Con il quarzo ci fai ben poco.. Anche in ambito ferrmodellistico..

magari usi l'involucro metallico per fare delle fioriere, dei lampioni...

<div align="center" id="quote2"><table class="quote"><tr><td class="quotetd"></td></tr><tr><td class="quotetd2"><span class="quotetext">
La E-PROM pure.. Non sono andato tanto per il sottile. Per riutilizzarla bisogna "cancellare" i dati registrati e "riscriverla".... Per farlo serve un "writer"..[:o)]
[/quote]

e perchè cancellare o riscrivere? colleghi alle linee dati dei transistor che pilotino dei relè, alle linee di indirizzo degli interruttori, un piccolo circuito per tenere in vita il tutto, colleghi ai relè i vari lampioni, e lampade/led di illuminazione dei fabbricati, e ti trovi un modo di avere (con un bus indirizzi ad 8 bit) 256 combinazioni diverse per illuminare il plastico [:o)]

Vabbè... ho esagerato, ritorno nel sottoscala [:I]

<div align="center" id="quote2"><table class="quote"><tr><td class="quotetd"></td></tr><tr><td class="quotetd2"><span class="quotetext">
Dubito fortemente che Carlo possa avere la minima pazienza di imparare il loro utilizzo.

Ecco perché non ho approfondito più di tanto.
[/quote]

Ci mancherebbe, era più per ridere che per altro.

[cararci]

Secondo me, siete piacevolmente matti!!!


@Pecetta

Ma bisogna pur giocare, no?!

[g.briotti]
