Luci E444 lima

[sal727]

Curiosando in rete ho trovato questo post
https://www.baronerosso.it/forum/ferrom ... 001-a.html
che parla di come inserire le luci in una loco E444 della lima della serie economica starter kit.

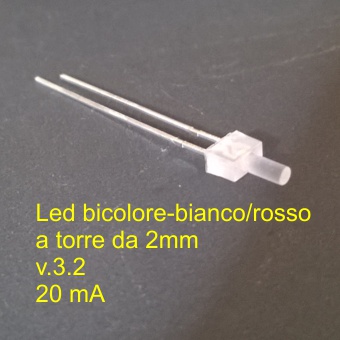

Avendone una anche io, ho voluto modificarla, prendendo spunto da quanto letto, utilizzando un altro led che ho trovato sulla baia, led bicolore a due poli da 2mm a torre, di misura adatta per l'inserimento nel foro fanale
https://www.ebay.it/itm/380716849966?_t ... EBIDX%3AIT

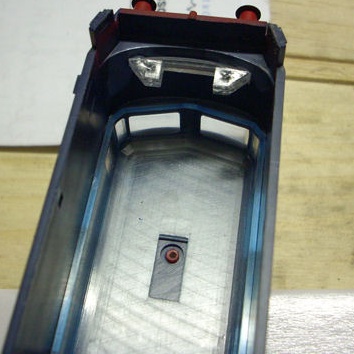

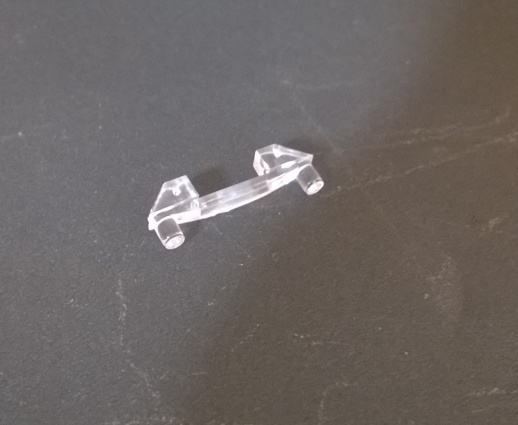

aperta la loco ho tolto il pezzo plastificato trasparente dei fari

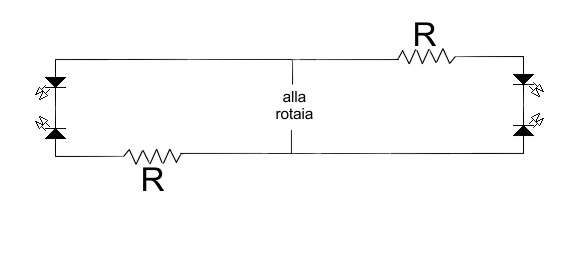

l'ho utilizzato come riferimento per la distanza dei led, ho saldato i led seguendo questo schema, il led in base alla polarità, in un verso emette luce bianca nell'altro verso emette luce rossa

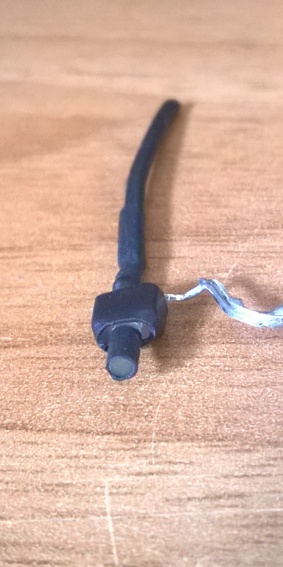

led in serie, come resistenza ho utilizzato una da 470ohm da 1/2w, sopporta fino a 15v, ciò non toglie di inserirne una di valore superiore, ho utilizzato della guaina termorestringente nera per coprire il retro del led in modo che la luce non irradia la cabina e lateralmente

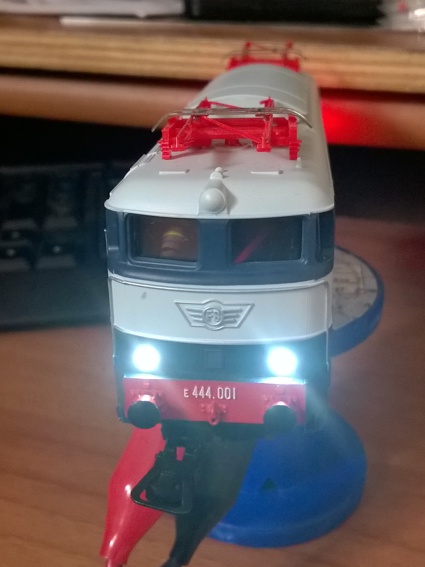

risultato finale

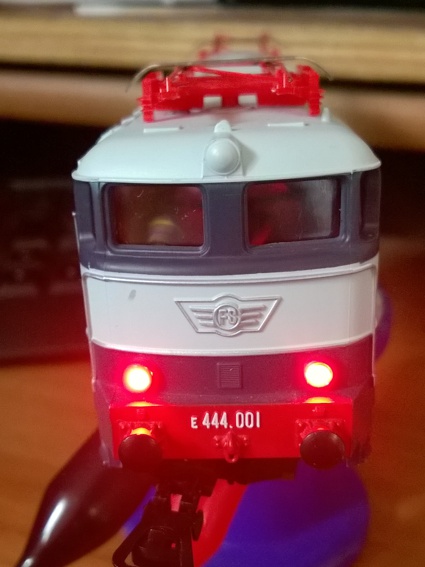

prova luci

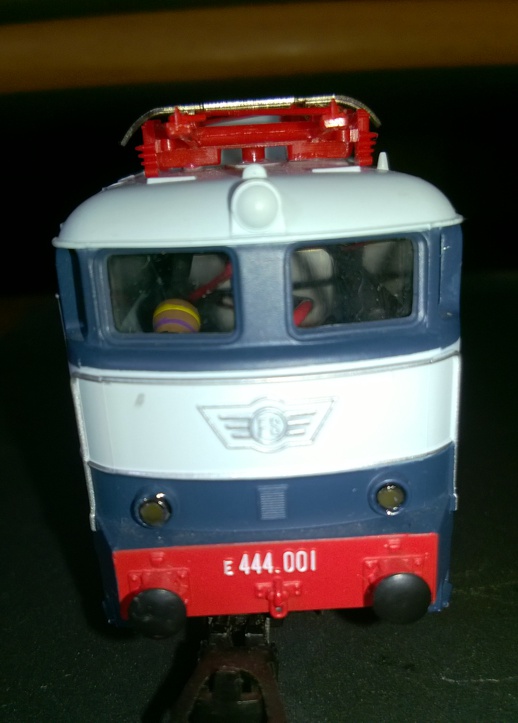

adesso la mia economica loco ha le luci

[v200]

Bravo Salvatore bella modifica[:I]
Roby

[liftman]

semplice ed efficace, forse un pelo troppo luminosa la luce bianca. Fai una foto in "notturna" per vedere l'effetto che fa.

[MrMassy86]

Bella elaborazione Salvatore Massimiliano

[sal727]

semplice ed efficace, forse un pelo troppo luminosa la luce bianca. Fai una foto in "notturna" per vedere l'effetto che fa.

Per poterla fotografare ho dovuto abbassare l'alimentazione sui 6v altrimenti abbagliava la foto e non si riusciva a vedere nulla, ad occhio nudo si vede bene, non avendo un plastico fatto, non ho modo di provarla, potrei con il suo ovale, come vedi il collaudo è a banco con i morsetti dell'alimentatore collegati sotto, in tutti i modi l'intensità della luce varia in base alla velocità effettiva, c'è da scegliere, modificando la resistenza inserendo un valore più alto alla velocità minima si vedrebbe l'intensità luce molto più attenuata. Del resto per dare fastidio bisognerebbe esserci di fronte :geek:
E' un sistema semplice, modica spesa e realizzazione in breve tempo
