Corto circuito

[merlin77]

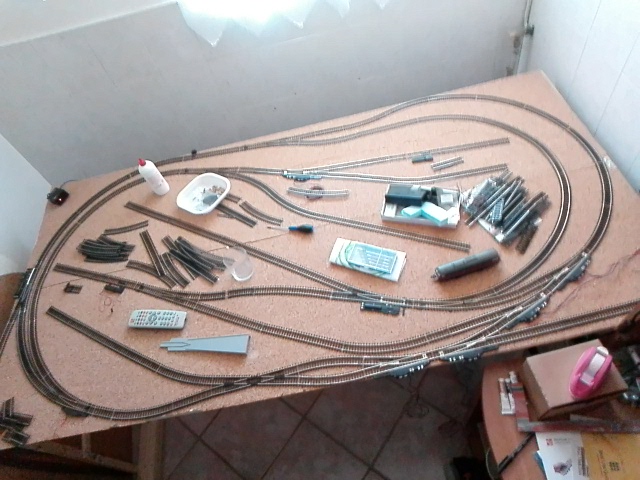

Ciao a tutti, dove ho fatto un corto circuito che non lo trovo??
Aiuto....
Grazie a tutti.
Nicola.

Immagine:

154,15 KB

[Docdelburg]

In apparenza non dovresti avere cappi di ritorno che giustifichino un cortocircuito. Penso tu dovresti fare tutta una serie di prove per verificare che qualche deviatoio non crei cortocircuito, specie se si tratta di deviatoi "pensanti".

Di sicuro un macchinista che fa due giri dei tuoi ovali ne esce ubriaco!

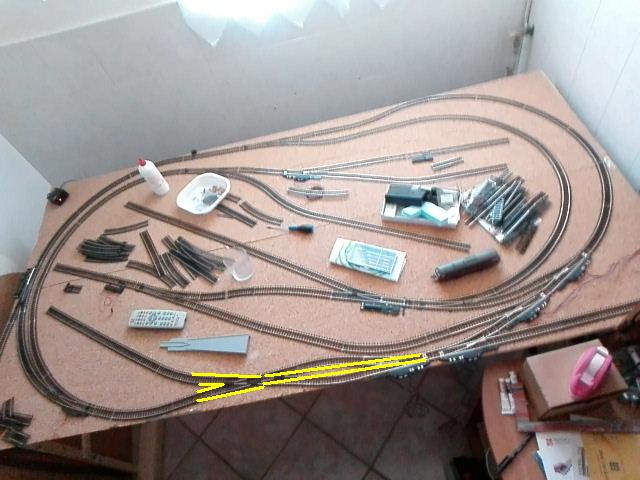

Almeno togli quell'assolutamente improbabile incrocio e sostituiscilo con il deviatoio che lo precede.

Immagine:

81,76 KB

[merlin77]

Grazie doc, ho scoperto che non sono i cappi, infatti non ne ho fatti, ma sono i deviatoi, ovvero, quando il treno passa in posizione dritta non è problematico, ma se me lo scordo in deviata, allora mi interrompe l'alimentazione. Non hanno i fine corsa. Perché?

[MrMassy86]

Ciao Nicola, se hai i cosidetti scambi "pensanti" allora devi portare corrente anche nei binari tronchi, presumo che il plastico sia in analogico [:I]
Oltre alla giusta osservazione del Doc mi sembra ci siano, per i miei gusti, troppi binari all'interno dell'ovale, se ti piace inserire tutti quei binari tronchi cercherei almeno di sviluppare il tracciato su differenti livelli, sarei curioso di capire cosa hai previsto come scenografia
Massimiliano

[merlin77]

Ciao massy, il.circuito è digitale, ma il resto lo vorrei comandare in analogico.

[MrMassy86]

Ciao massy, il.circuito è digitale, ma il resto lo vorrei comandare in analogico.

Pensavo fosse analogico, comunque rimango dell'idea che su più piani differenti sia la soluzione giusta, migliora anche la prospettiva e non appiattisce la visuale, cosa hai previsto a livvello scenografico[?]
Massimiliano

[merlin77]

Ancora non ho una scelta ben definita massy

[Docdelburg]

Nicola, in digitale non è buona cosa far tallonare un deviatoio a meno che non prendi particolari precauzioni elettriche.
I fine corsa sono un accessorio dei motori dei deviatoi che nulla hanno a che vedere con il cortocircuito. Servono a evitare di bruciare i motori con una alimentazione che altrimenti continuerebbe anche quando i motori hanno fatto la loro corsa.

[merlin77]

Come posso evitare di farli tallonare???

[Docdelburg]

Come posso evitare di farli tallonare???

Disponendoli sempre in modo corretto rispetto alla direzione di marcia del convoglio!

[v200]

Potresti aver invertito un deviatoio sx posizionato come dx rivedi sul catalogo il senso corretto perchè se lo talloni va in corto.
Il circuito binari e molto caotico potresti pensare a due livelli dove a livello 0 hai la linea di parata e a livello +1 una stazione di testa con piano binari per manovre , in pratica un Pap ed un ovale vedi il post di Doc sui progetti per i circuiti molto utile e pratico.
Roby

[merlin77]

Grazie ragazzi, provvederò al più presto.
Nicola.
