Alimentatore deviatoio

[e656pa]

Salve a tutti,
Sono arrivato alla motorizzazione della stazione nascosta; mi sono appena arrivati i motori conrad e volevo chiedervi un consiglio su come alimentarli visto che in materia elettricità sono a 0.So che ci vuole un alimentatore di 16 volts ma non riesco a capire di che amperaggio deve essere l'alimentatore! Ho letto che un motore consuma 1A (altri dicono 13milliampere) ho letto anche che possono andare bene 3Aper l'alimentatore! Vi chiedo: non sono troppi? Non rischio di bruciarli visto che il picco massimo se giusto, è di 1ampere?vorrei usarli in alternata ed uno alla volta, quale amperaggio è meglio utilizzare con un alimentatore di 16 volts?Inoltre per informazione, userò anche i led per farmi capire la posizione dei deviatoi.
Ho provato a cercare ma quello che ho trovato non è molto chiaro!
Grazie mille,

[marioscd]

allora... nei Conrad ci sono dei motorini elettrici a basso consumo (a occhio e croce non più di un centinaio di mA o giù di li) che "girano" per un secondo al massimo. Non ci sono, quindi, particolari problemi di assorbimento. Un trasformatore da 16 V e da almeno 0,5 A è più che sufficiente per alimentarli, anche più di uno contemporaneamente. Mi raccomando... trasformatore in CA (e NON alimentatore in CC) perchè il particolare sistema di comando a diodi dei Conrad richiede un'alimentazione alternata per poter funzionare correttamente. Eventuali LED collegati (se non si usano i contatti per la polarizzazione degli scambi, questi ultimi, presenti sui Conrad, si possono utilizzare per l'indicazione di posizione attraverso una coppia di LED) non consumano più di una decina di mA ma se si utilizza lo stesso trasformatore in CA per alimentare anche i LED bisogna ricordarsi, oltre alla corretta resistenza, di inserire un diodo in contro-parallelo al LED stesso per proteggerlo dalla tensione inversa.
spero che sia tutto abbastanza chiaro...

ciao

[e656pa]

Grazie Mario per le risposte,

dunque da come ho capito devo comprare un trasformatore (non alimentatore) in corrente alternata di minimo 0,5 ampere.Mi chiedo però,se ho 10 deviatoi,saranno 10 anche i LED da illuminare per visionare la posizione degli aghi,quindi la mia domanda è: 0,5 ampere non sono pochi per deviatoi e LED??Meglio un trasformatore da 1 ampere??

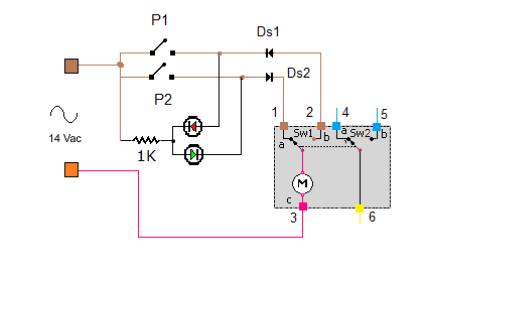

Per i LED io ho questo schema che penso possa andare bene:

Immagine:

12,71 KB

Ultimissima cosa,questo discorso vale per la stazione nascosta,ma nella stazione principale avrò all'incirca 25 deviatoi e led,stavo pensando di prendere due trasformatori,uno per la stazione nascosta e uno per quella principale per non caricare troppo il tutto...cosa mi consigli,meglio che faccia in questo modo?

Ti ringrazio,

[Sange]

Andrea puoi averne anche 100 l'importante è la simultaneità del loro utilizzo..

[e656pa]

Ho capito....grazie a voi, come sempre adesso è tutto chiaro! Dunque l'importante è la simultaneità del loro utilizzo...L'unica cosa da calcolare sono tutti i LED che si accendo nel quadro sinottico, ma questi consumando pochi milliampere con un trasformatore di 0,5/ 1ampere dovrei farcela!
grazie ancora

[roy67]

Metti un trasformatore da 1,5-2 ampere. Se devi accendere 25 led di sinottico non avrai più la corrente necessaria per un solo deviatoio (0,02x25=0,5)
Con un trasformatore da 1,5 ampere accendi tutti i led e ti "avanza" 1 ampere per altri scopi.

In un plastico è sempre meglio abbondare. Non sai mai in futuro, se vorrai aggiungere qualcosa. E' tutto in legno, plastica, carta pesta. Non è il caso fare scaldare la componentistica elettrica .

[e656pa]

Grazie Roberto, allora prenderò per la stazione principale un trasformatore da 1,5/2 ampere!
In effetti come dici giustamente tu,in un plastico ci sono materiali molto infiammabili, meglio stare al sicuro!Grazie anche per i calcoli fatti, mi hanno aiutato a comprendere il consumo effettivo di LED e deviatoi!

[merlin77]

san Roberto da Parma.

[e656pa]

Quoto in pieno!!!

[e656pa]

Riprendo il post perché mi serve un grosso aiuto...

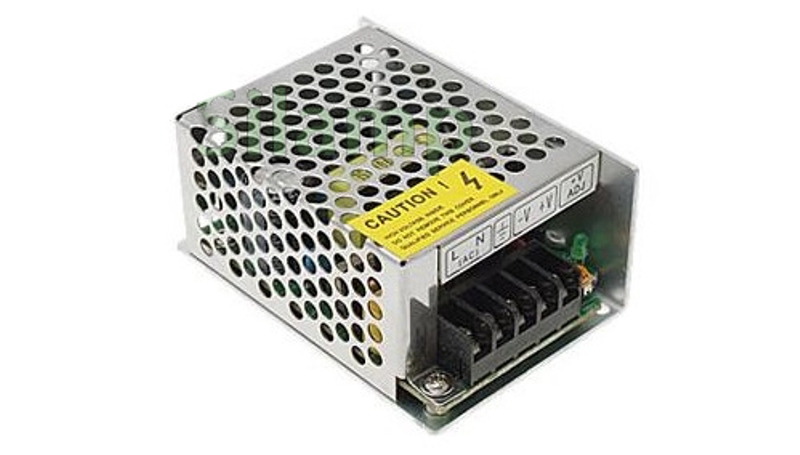

Sto completando l'impianto elettrico, ( dopo un pò di pausa finalmente ho ripreso) ma un grosso problema mi perseguita; devo comprare l'alimentatore trasformatore tipo questo:

Immagine:

122,49 KB

Ho dei motori Conrad, i quali devono essere alimentati a 16v. Il problema che non trovo tale voltaggio su internet e un mio amico ha detto che tale voltaggio non esiste.
Voi potete darmi qualche soluzione? perché sto fermo e non riesco a capire come poter fare.
Grazie,

[Docdelburg]

Quello che hai indicato in foto è un trasformatore in Corrente Continua; ti hanno detto di usare un alimentatore in Corrente Alternata da 16V e almeno 2-3A come questo:


http://www.ebay.it/itm/leistungsstarker ... SwPhdVDYVT

[e656pa]

Grazie mille Mauro, sei stato preziosissimo!
Da come si è potuto evincere, sto iniziando da ''poco''a capire l'elettronica e grazie a voi capisco sempre di più.
Lo acquisto immediatamente.
Grazie ancora, un saluto
