Diorama di un deposito locomotive

[Marshall61]

Ciao a tutti, ho inziato per conto di un mio carissimo amico, un diorama operativo di un deposito locomotive italiano epoca III in DCC dalle dimensioni di 90x46.

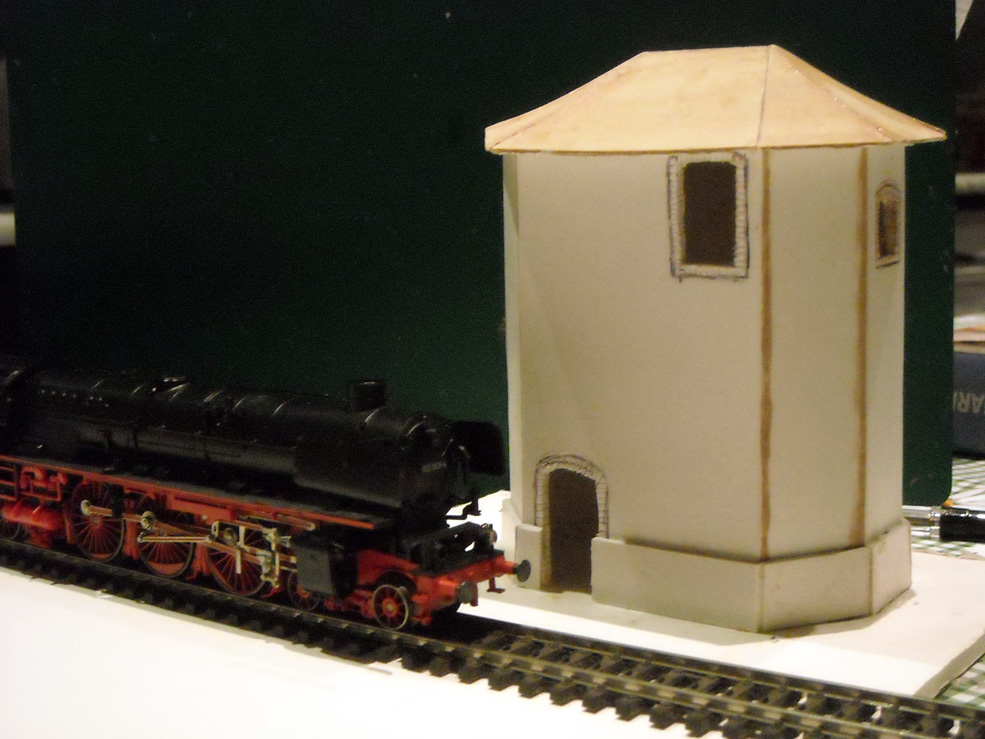

Aspettando il materiale d'armamento Peco che si trova attualmente in viaggio, ho iniziato la costruzione della torre dell'acqua il materiale è il Forex e per la base del tetto ho utilizzato del compensato di betulla da 0,6; ovviamente è in fase di costruzione, il sottotetto per ora solo appoggiato è ancora in asciugatura, verrà rivestito in lamina di ottone e colorato di conseguenza a simulazione del metallo che formerà il tetto vero e proprio, mancano diversi particolari e per il momento la struttura è ancorata ad una base di cartonplume da 6 mm. (lo strato interno è di polistirolo compatto da 5 mm.) per consentire un corretto allineamento ed una rimozione "indolore" quando terminata da questa base provvisoria.
La fotografia l'ho scattata con materiale Marklin, binario tipo K e loco Br 01 con tender a gasolio.....ovviamente sarà destinato a rotabili italiani in CC ed il soggetto ritratto è solamente "immaginario" giusto per rendere l'idea:

Immagine:

236,61 KB

Ovviamente questo post è solamente l'inizio, aggiornerò il thread mano a mano che i lavori avanzeranno di pari passo con il Castello di Mussomeli....insomma è un periodo modellisticamente fertile per me....

Carlo

[umberto]

ciao carlo !
non vedo l'ora di vedere gli aggiornamenti sul tuo progetto ma cosa piu importante divertiti nella realizzazione

[Massimo Salvadori]

Bella la torre dell' acqua e bella la 01 Märklin. :geek:

[Marshall61]

....grazie Umberto, non mancherò!....

Grazie Massimo!!!...La 01 ha sempre il suo bel fascino....il modello in questione è stato modificato da Delta in Motorola, purtroppo non ha il decoder sonoro, questa versione ha dei rumori fantastici....quando sarò nelle possibilità lo installerò.....

Ciao, Carlo

[Andrea]

Molto interessante Carlo, questa discussione me la voglio proprio gustare...

[Marshall61]

Sono solamente all'inizio,..... una costruzione su base ottagonale non l'avevo mai fatta....manca ancora la linea marcapiano ed il balconcino a balaustra al piano superiore raggiungibile dall'esterno con una scala a pioli murati a parete ......ora stò tagliando i pezzi per assemblare la palazzina degli uffici.....ai prossimi aggiornamenti.....

Ciao, Carlo

[marioscd]

rimaniamo in attesa!!! anche perchè se il buon giorno si vede dal mattino... direi che sarà una bellissima giornata!

ciao

[Massimo Salvadori]

....grazie Umberto, non mancherò!....

Grazie Massimo!!!...La 01 ha sempre il suo bel fascino....il modello in questione è stato modificato da Delta in Motorola, purtroppo non ha il decoder sonoro, questa versione ha dei rumori fantastici....quando sarò nelle possibilità lo installerò.....

Ciao, Carlo

Ciao Carlo
Quando è uscita ho tradito la mia amata scala TT e mi sono regalato la 23 di nuova produzione, quindi già digitale, anche questa è una delle mie preferite , quando viaggia sul vecchio binario M è uno spettacolo. Ach ! Märklin ist wunderbar!

[alexgaboardi]

molto interessante!!!
attendo con ansia i prossimi sviluppi!!!
buona lavoro!!!
ciao, Alessandro

[liftman]

Carlo... visti i precedenti (mooolto belli), ci aspettiamo di più, quindi non adagiarti sugli allori e sgobba

[Marshall61]

Grazie a tutti dello "sprone" e della fiducia, cercherò sicuramente di migliorarmi!!!

@ Rolando:

mi sà che in settimana dovrò andare alla C.M.O. di Marispedal La Spezia....."sperem"!!!!![8]....può darsi che ci incontriamo vicino all'Arsenale, o nelle vicinanze della stazione....

Ciao, Carlo

[giuseppe_risso]

Certo che tu lavori semplici non te ne concedi mai, eh.
Con quel tetto.... mamma mia.
Ma sei partito con il piede giusto e questo promette bene.

[Marshall61]

Grazie Giuseppe dell'incoraggiamento!!!!.....si effettivamente, il tetto mi ha fatto tribolare un pochino; ho iniziato proprio con questa costruzione in quanto è la più difficoltosa (almeno per me)....vado sempre a cercare cose che siano un pò più particolari e di conseguenza.....

Ciao, Carllo

[liftman]

@ Rolando:

mi sà che in settimana dovrò andare alla C.M.O. di Marispedal La Spezia....."sperem"!!!!![8]....può darsi che ci incontriamo vicino all'Arsenale, o nelle vicinanze della stazione....

Caspita.... fammi sapere giorno e ora che vengo a trovarti (in ospedale e/o arsenale non mi fanno entrare ma salvo che ti ci fai paracadutare o arrivi via mare, ........) ci prendiamo un caffè assieme!

[Marshall61]

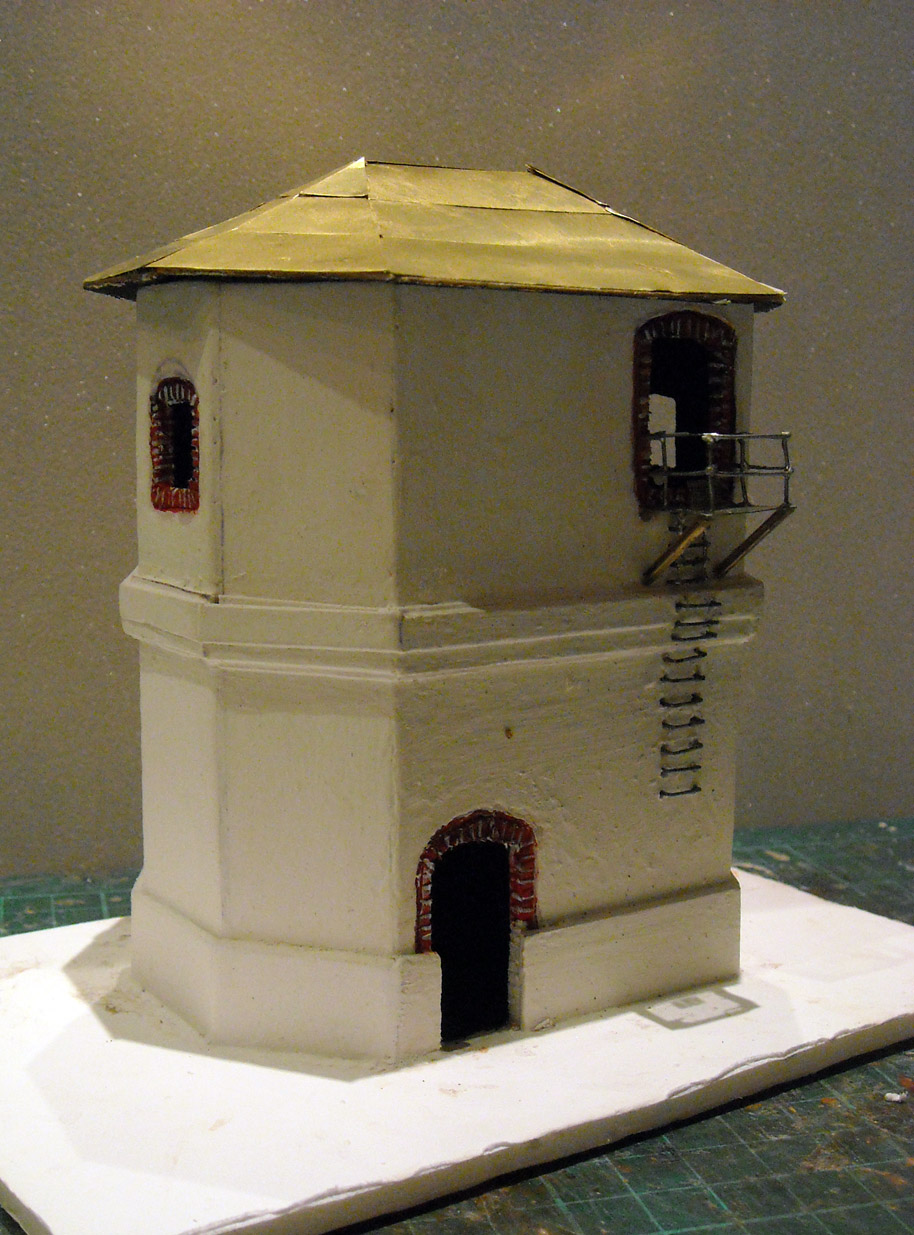

...piccolo aggiornamento, la cisterna doppia è quasi ultimata, mancano ancora gli infissi le grondaie pluviali.... e la pitturazione; il tetto è stato rivestito in carta di spagna da 0,7 mm. e deve essere ancora rifinito, il "balconcino" è autocostruito utilizzando come base una protezione anticaduta per i portali delle gallerie, la ringhiera è di filo di ferro da 0,6 mm. saldata a stagno, gli scalini sono punti della cucitricde per ufficio, la parte bassa, per a parte alta della scala ho sempre impiegato i punti summenzionati, ma ho saldato ai lati del filo di acciaio armonico da 0,3 per collegare gli scalini come fosse una scala a pioli:



Immagine:

316,8 KB


....continua.....

Ciao, Carlo

[toni]

Carlo veramente bello, come del resto i tuoi lavori.
Seguiro con attenzione i vari avanzamenti.

[Marshall61]

Grazie Toni per i complimenti....

Ciao, Carlo

[Andrea]

Evvai Carlo, stai andando alla grande!

[Marshall61]

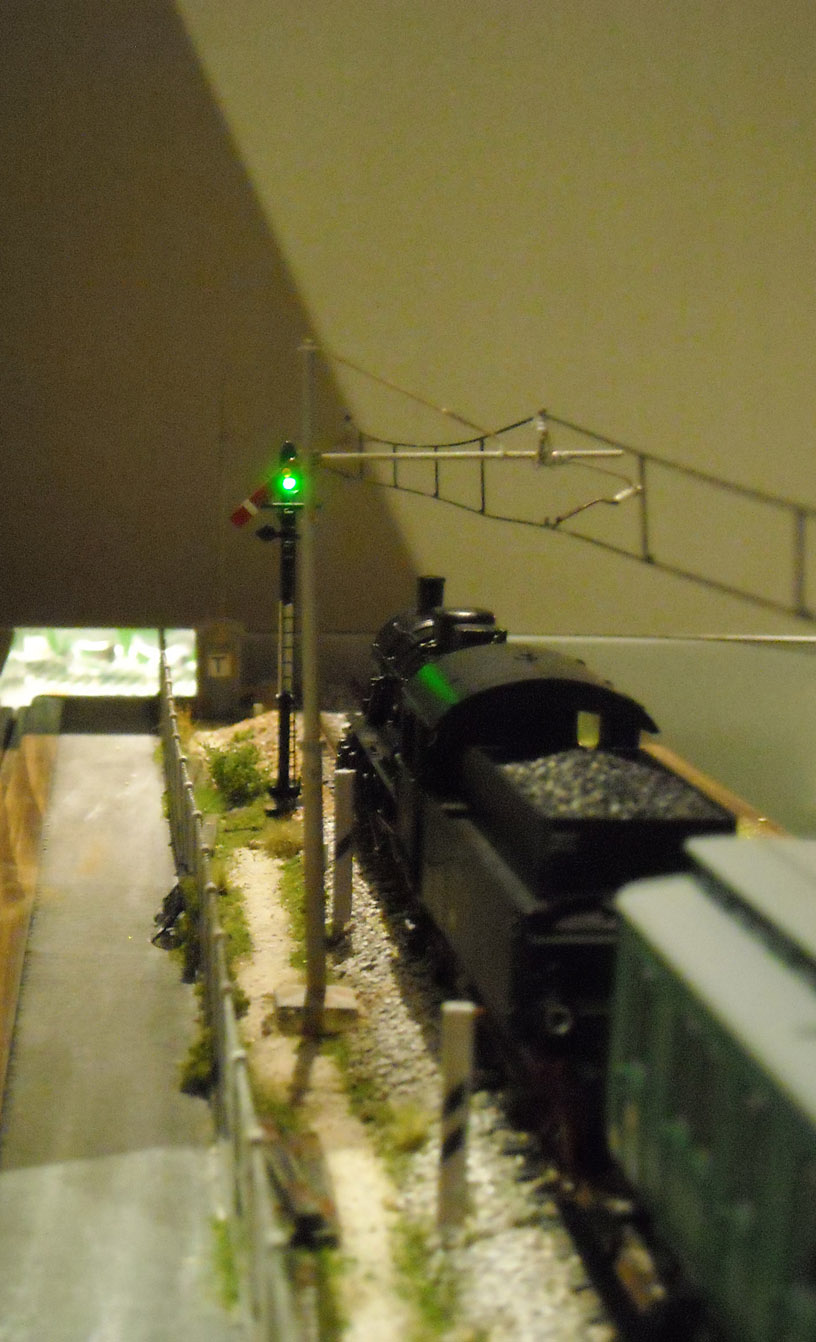

....grazie Andrea!!!!...sono rimasto un pochino indietro perchè in questi giorni mi sono dedicato a montare su un diorama di un mio amico un semaforo ad ala, elettrificarlo con presa esterna, movimentarlo manualmente, ed elettrificare il binario sempre portando all'esterno la presa per la Ecos II che possiede.
Non mi era ancora capitato di dover modificare un lavoro fatto da un'altra persona, ma è andato tutto per il meglio...
Senza contare che stò andando avanti anche con il castello, anche se ancora più lentamente.....quante pietre da scolpire!
Giro una foto fatta al volo.....

Immagine:

206,51 KB

Come puoi notare ho utilizzato le tavole di orientamento del nostro sito....vanno benissimo!!!!!

Ciao, Carlo

[massimiliano]

carlo questo me lo ero perso davvero bravo se duri di questo passo potresti fare lavori su commissione $$$ eheheh!!!!!!!!

[Marshall61]

carlo questo me lo ero perso davvero bravo se duri di questo passo potresti fare lavori su commissione $$$ eheheh!!!!!!!!

.....è quello che stò facendo!!! , per ora è il miglior modo per impiegare il tempo del "pensionato"....

Ciao, Carlo

[marioscd]

gran bel modo per impiegare il tempo... ah, piccola invidia!

ciao

[Marshall61]

gran bel modo per impiegare il tempo... ah, piccola invidia!

ciao

..... ......

Ciao, Carlo

[Marshall61]

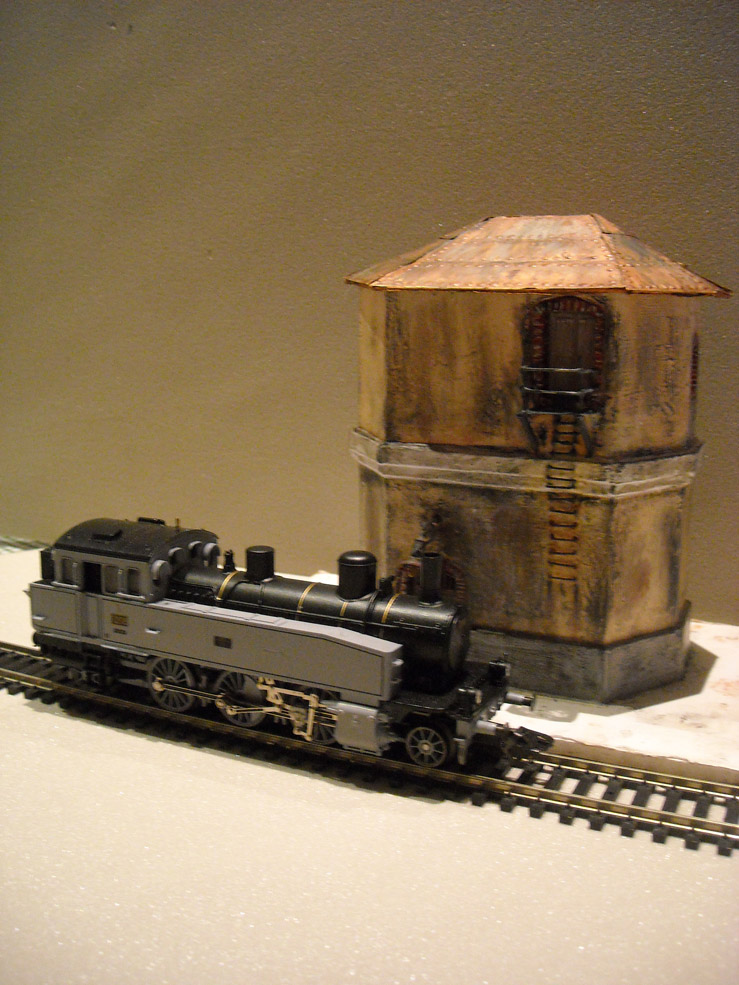

...i lavori continuano, ho dipinto la doppia cisterna e l'ho invecchiata, sul tetto ho riportato anche le chiodature, ora mancano le grondaie, sono particolari, rettangolari, debbo utilizzare un profilato a "C" della Evergreen per riprodurle, e poi i pluviali, posto qualche immagine:



Immagine:

215,64 KB

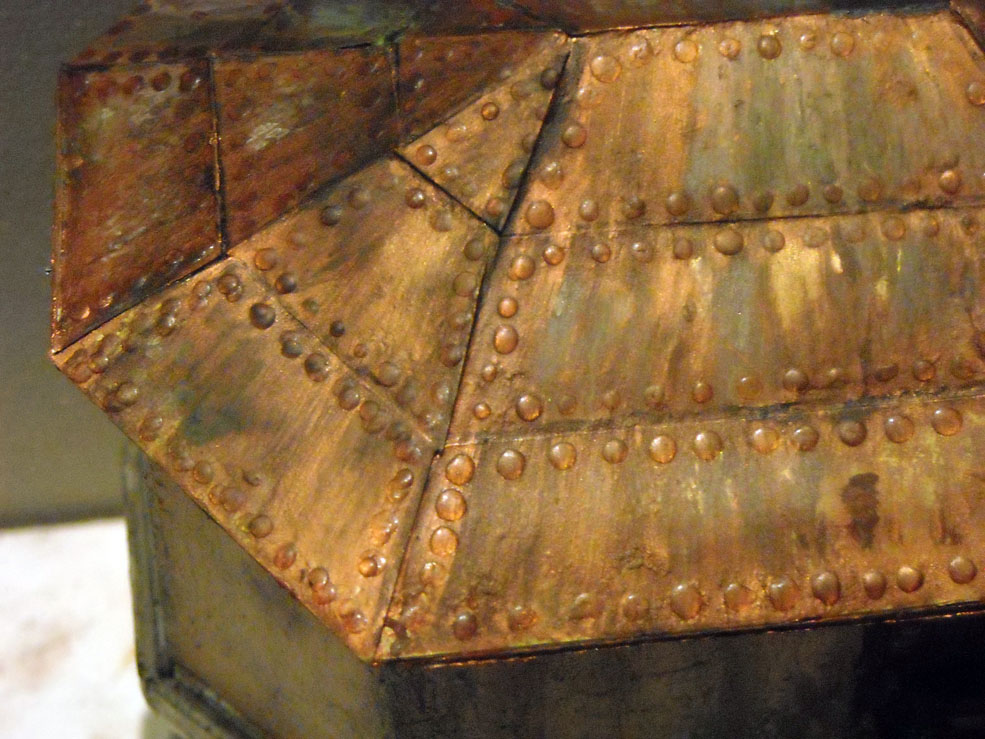

...particolare fortemente ingrandito del tetto, per riprodurre le chiodature ho utilizzato la tecnica che si usa nell'aeromodellismo dinamico, siriga, con ago tagliato riempita di colla vinilica....uno ad uno, è un lavoro da certosino, ma il risultato è soddisfacente:



Immagine:

195,51 KB


....continua.....

Ciao, Carlo

[giuseppe_risso]

Molto bene Carlo, bravo.
Per la grondaia quadrata, se, per l' H0, c'é un profilo giusto bene, altrimenti puoi provare con il cartoncino sottile.
Per Carnate erano quadrate e le ho fatte così.
