Diorama di un deposito locomotive

[Marshall61]

Grazie dei complimenti!!!
Per i serramenti sono commerciali, in cartoncino tagliati a laser, acquistati su ebay presso questo rivenditore:

http://www.ebay.it/sch/aaronyam/m.html? ... 4340.l2562

Ciao, Carlo

[Enrico57]

Davvero delizioso il serbatoio, sia per la sua struttura che per l'efficace opera di invecchiamento. Complimenti Carlo!

[liftman]

http://www.ebay.it/sch/aaronyam/m.html? ... 4340.l2562

...cose turche a quanto vedo

Per curiosità.... il deposito e' in forex? e in quale scala (giuro che ho cercato na non son riuscito a trovarlo...)? I complimenti più avanti, altrimenti ti viziamo troppo [:o)]

[Marshall61]

Davvero delizioso il serbatoio, sia per la sua struttura che per l'efficace opera di invecchiamento. Complimenti Carlo!

Grazie dei complimenti Enrico, ed approfitto per farli anche a te, per il tuo plastico e per il tuo Blog che ha contribuito, quattro anni orsono, a far riaccendere in me la fiammella del ferromodellismo sopita ormai da decenni, ma soprattuto la voglia dell'autocostruzione, le tue realizzazioni sono bellissime, non ultima la tua torre faro......complimenti vivissimi anche a te ed è un vero piacere averti quì tra di noi!!!!

Ciao, Carlo

[Marshall61]

...cose turche a quanto vedo

Per curiosità.... il deposito e' in forex? e in quale scala (giuro che ho cercato na non son riuscito a trovarlo...)? I complimenti più avanti, altrimenti ti viziamo troppo [:o)]

Ciao Rolando!!!, si il deposito è in Forex da 2 mm., il tetto è su base di compensato di betulla da 0,6 mm., la copertura del medesimo in carta di spagna da 0,5 mm..
La scala è H0, il disegno con scala di riferimento l'ho preso dal libro: "Manuale del Modellismo ferroviario" edito da Duegi editrice, variando leggermente le dimensioni, cambiando la tipologia delle delle finestre, la torre è realmente esistente o lo era, nella stazione di Bastia di Mondovì (Cuneo).

Carlo

[Marshall61]

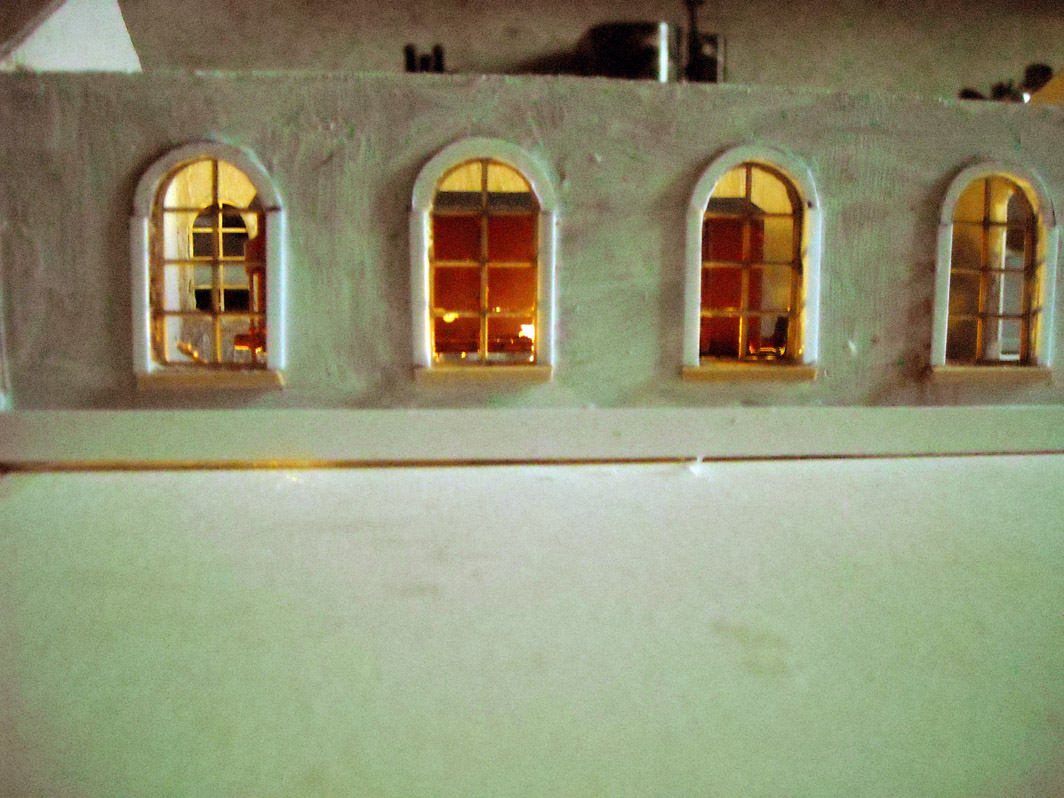

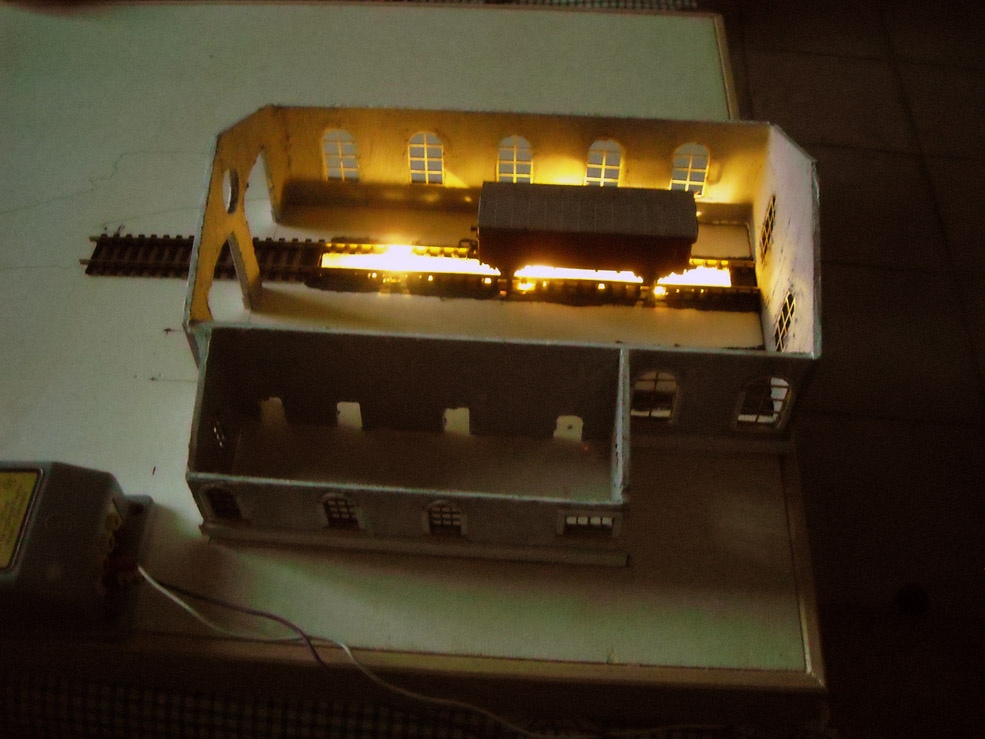

....altro aggiornamento, oggi ho attivato l'illuminazione su una delle due fosse d'ispezione del deposito:



Immagine:

262,58 KB



Immagine:

153,33 KB




Immagine:

244,19 KB

...continua.....

Carlo

[Andrea]

Capita... la fossa d'ispezione illuminata non l'avevo mai vista.
Bravo Carlo.

[massimiliano]

grande carlo che CLASSE !!!!!!!! hai utilizzato gli spunti presi al drs?

[Marshall61]

Grazie Andrea e Massimiliano! ....si Massimiliano, ho preso spunto proprio dalle fosse di ispezione del deposito di Pistoia anche per la profondità....per la piastrellatura, ci provo ho un tessuto da decoupage che fa al caso, forse ci riesco, altrimenti intonaco il tutto....

Ciao, Carlo

[Marshall61]

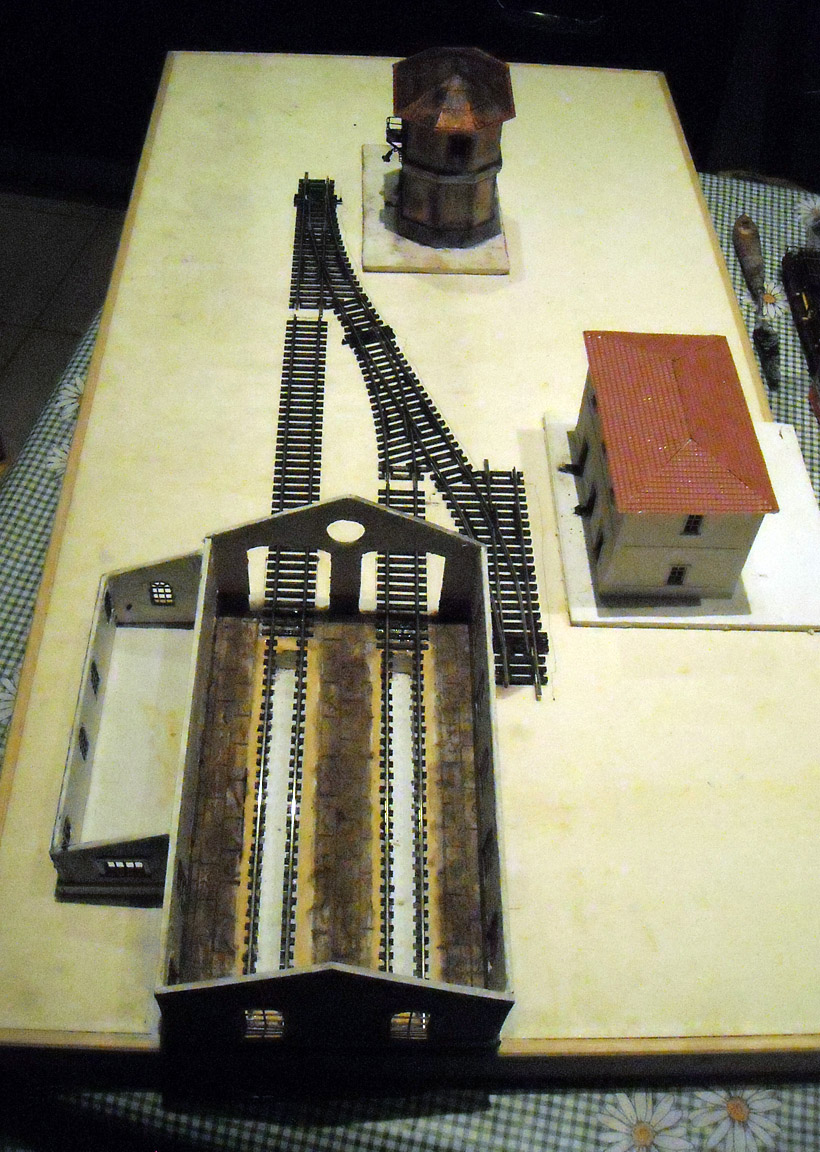

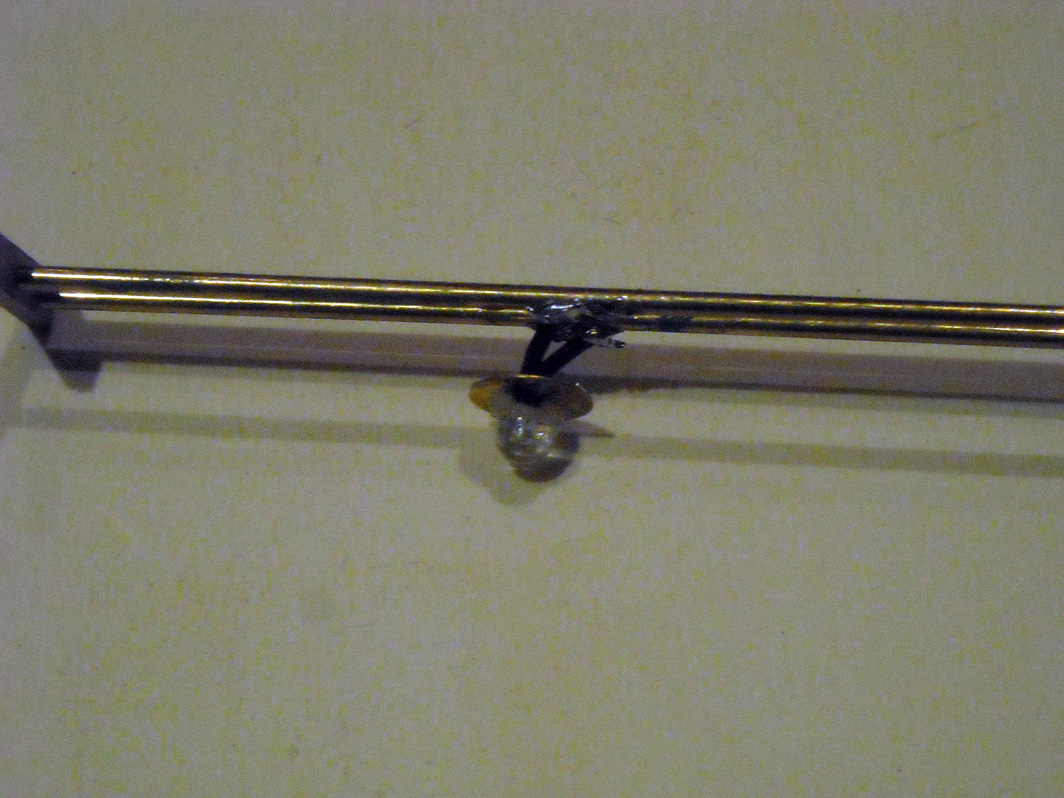

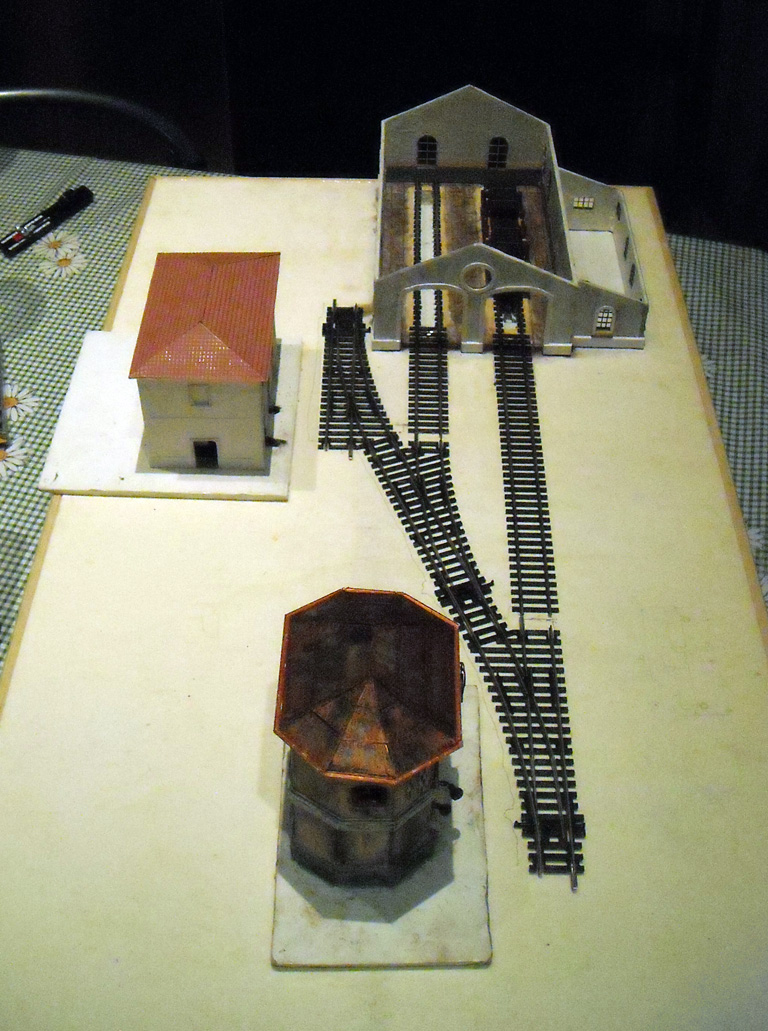

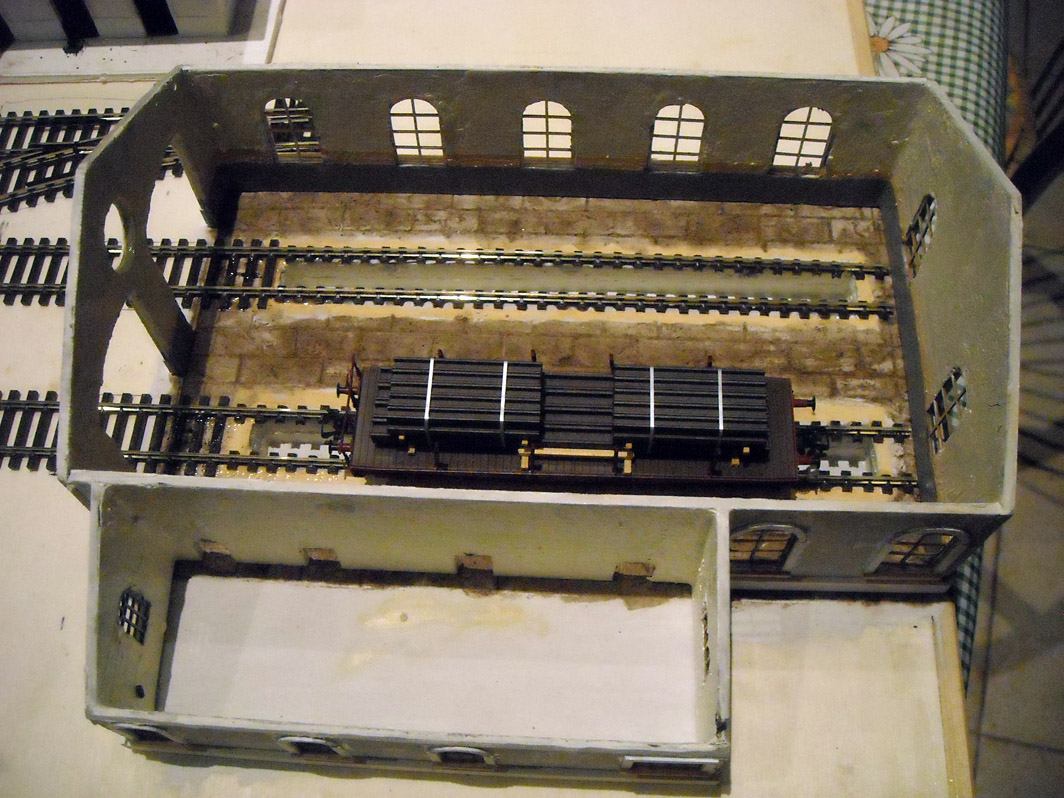

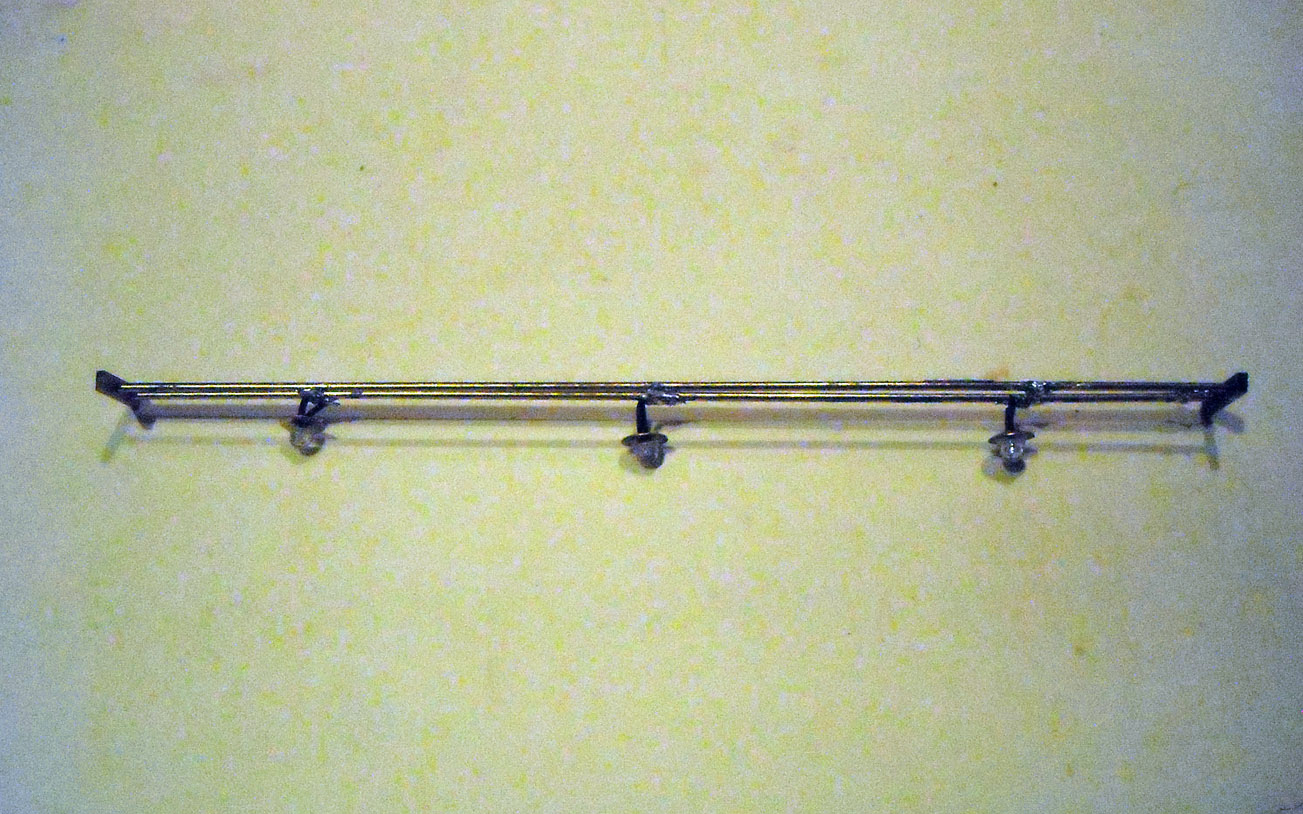

....work in progress....ho sistemato in maniera definitiva i binari all'interno del deposito, dopo aver costruito con una base di intonaco a rasare il pavimento a simulazione di lastre cementizie, invecchiando le fughe e le crepe del pavimento stesso ancora da colorare in grigio chiaro, ho provato, in modo "volante" il posizionamento degli scambi e la sistemazione degli edifici, ovviamente la base dei medesimi verrà rimossa quando sistemati definitivamente. Posta in essere anche l'illuminazione della seconda fossa di ispezione, ho costruito la "batteria" di luci sospese, una per ogni binario, che garantiranno l'illuminazione del deposito. Ho utilizzato delle barrette di ottone da 2 mm. (ancorate a dei listelli di noce da 2 mm.) a cui sono stati saldati i led, isolando i piedini con tubo termorestigente di misura e rondelle convesse in ottone per pendoli (in uso presso gli orologiai,......"Andrew docet" ) che fungono da parabola....per il collegamento elettrico ho saldato direttamente una resistenza da 1000 ohm alla barretta del polo positivo ed all'altra il filo del negativo.....collaudo superato!



Immagine:

284,13 KB


Immagine:

334,04 KB

Immagine:

321,33 KB

Immagine:

297,2 KB

Immagine:

305,4 KB

....continua.....

Carlo

[Andrea]

C'è poco da dire Carlo... è intrigante ora, figuriamoci quando sarà finito.

[Marshall61]

....grazie Andrea!, magari posso sembrare un pò prolisso e noioso, ma almeno così fornisco la documentazione passo-passo.....

Ciao, Carlo

[marioscd]

tu continua ad annoiarci, non ti preoccupare! grande lavoro!

ciao

[massimiliano]

complimenti carlo la pavimentazione è di sicuro effetto è venuta proprio bene , certo non ne dubitavo , mi piace seguire l' andamento dei tuoi lavori solo nel guardare c'è da imparare e ci fa' pure rima . ciao

[liftman]

Bello il traliccio di supporto ai led! Le fosse sono ancora da sporcare vero?

[Marshall61]

....grazie a tutti per i bei commenti!!!!

@ Rolando: le fosse debbono essere ancora dotate di scale e vanno ancora invecchiate.... .....più ci lavoro e più ci sono cose da fare....

Ciao, Carlo

[claudio]

Bel lavoro Carlo

[sergio giordano]

bravo Carlo!! stà venendo davvero un bellissimo lavoro!!!!!

[elmofer]

Bel lavoro Carlo fin qui!
mi piace molto che hai illuminato la fossa di visita...dalla foto ( ma forse è solo la foto) mi sembra un po troppo potente da luminosità...in caso applica una resistenza maggiore che attutizzi il potere illuminante

[Marshall61]

....grazie dei complimenti!!!

@ Marco:....hai ragione, era solamente il collaudo ed ho messo la prima che mi è capitata, sono molto luminosi, non conoscevo questi led prima d'ora, sicuramente la attenuerò quando farò il clablaggio finale, ho previsto che i vari circuiti di illuminazione saranno autonomi e dotati di interruttore/pulsante on/off.....

Ciao, Carlo

[carlo mercuri]

Molto bene Carlo.....sono sicuro che il tuo amico
sarà mooolto soddisfatto!!!

[Marshall61]

....Grazie Carlo!!!!, credo proprio che gli piaccia....spero!

Ciao, Carlo

[Andrea]

....grazie Andrea!, magari posso sembrare un pò prolisso e noioso, ma almeno così fornisco la documentazione passo-passo.....

Carlo... mi raccomando, continua ad essere prolisso e noioso.
Ci piaci così.

[Marshall61]

....bene Andrea!!!!

Ciao, Carlo

[Riccardo]

e si, gran lavoro Carlo !!!

continua così, soprattutto nelle spiegazioni, sono utilissime
