Piccolo dettaglio coreografico - Cabina Sip in H0

[AXEL]

Si in H0!
Saluti
Davide

Che resistenze hai usato per il led?Quanti Ohm?

[marioscd]

realizzazioni davvero belle, come sempre sono i piccoli dettagli che fanno la differenza e che possono rendere un plastico spettacolare.
X Axel, non so che valore resistivo Davide abbia scelto però credo che, ad occhio, sia di entità superiore al corretto per diminuire drasticamente l'efficienza luminosa e far sparare meno il led. Di solito io in casi simili procedo empiricamente, partendo dal valore corretto ed aumentandolo progressivamente fino ad ottenere l'effetto voluto.

ciao!

[dilan]

Ottimo lavoro, preciso e pulito.
Complimenti!

[AXEL]

realizzazioni davvero belle, come sempre sono i piccoli dettagli che fanno la differenza e che possono rendere un plastico spettacolare.
X Axel, non so che valore resistivo Davide abbia scelto però credo che, ad occhio, sia di entità superiore al corretto per diminuire drasticamente l'efficienza luminosa e far sparare meno il led. Di solito io in casi simili procedo empiricamente, partendo dal valore corretto ed aumentandolo progressivamente fino ad ottenere l'effetto voluto.

ciao!

Infatti è per questo che chiedo gentilmente a lui,quanti Ohm ha utilizzato.Vediamo se risponde oppure è un segreto che vuol tenersi tutto per lui
Forza Davide su

[Fabrizio]

...Di solito io in casi simili procedo empiricamente, partendo dal valore corretto ed aumentandolo progressivamente fino ad ottenere l'effetto voluto.

ciao!

Anche io di solito faccio così.

Se si dispone del datasheet del diodo led, inoltre, si può fare qualche previsione.

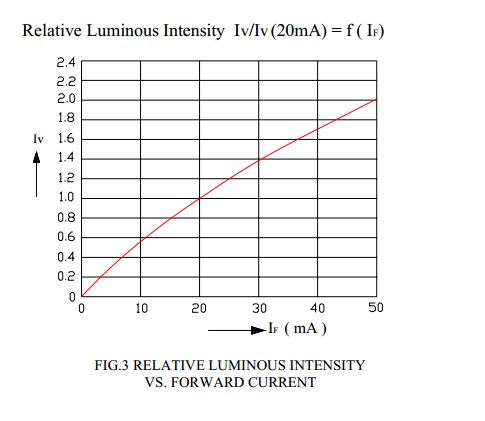

Ogni datasheet contiene un grafico della luminosità relativa del led in funzione della corrente che lo attraversa


35,66 KB

Da questo si può capire quanta luce emette il diodo a seconda della corrente che lo attraversa. Sull'asse orizzontale c'è la corrente, su quello verticale valori maggiori di 1 indicano che il led emette più luce di quella "nominale" valori inferiori a 1 indicano che il led emette meno luce. Alla corrente "nominale" il led emetterà 1, ovvero l'intensità luminosa nominale.

Per esempio se si vole fare emettere la metà della luce, si fanno passare nel led 10 mA

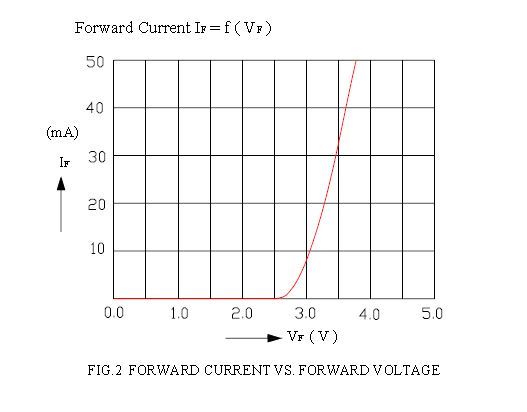

Per calcolare la resistenza si tiene conto della caduta di tensione sul diodo, che può essere ricavata da quest'altro grafico


30,83 KB

Per esempio a 10 mA la caduta sul led sarà di circa 3V

Oppure, in via alternativa, se non si dispone del grafico si tiene conto che su un led cadono circa da 1,5V per i led rossi e fino a 3V per i led bianchi, indipendentemente dalla corrente (cosa non vera ma approssimabile).

Il valore di caduta di tensione sul led dipende dal colore, più il colore è freddo più la caduta di tensione è alta. Questo parametro è detto tensione di soglia, in quanto è il valore di tensione per cui il led si accende. La tensione di soglia di un led è più elevata della tensione di soglia di un diodo normale ed è tanto maggiore quanto più la luce emessa è fredda (i led rossi hanno valori di circa 1,6 V, quelli bianco brillante possono arrivare a 4V).
In questo caso, per esempio la tensione di soglia (led bianco caldo) è di circa 2,6V.
Per sapere la tensione di soglia di un led si può anche procedere per via empirica. Si alimenta il led con un alimentatore a tensione variabile (partendo da 0 V e non superando i 5 V) finché questo non si accende. Il valore di tensione per cui il led si accende è il valore di tensione di soglia.

Quindi, la formula per il calcolo della resistenza, è la seguente

R= (Val-Vd)/Id

Dove

Val = tensione di alimentazione
Vd= tensione di soglia del led (o valore ricavato dal grafico)
Id= corrente desiderata (ricavata dal grafico)

Spero di non aver commesso errori

Tuttavia, questo è solo un dato iniziale. Almeno nel mio caso poi faccio sempre prove empiriche collegando resistenze in serie e parallelo fino ad ottenere una luminosità che mi soddisfa.

[liftman]

e collegare un trimmer 10k trovare la giusta luminosità e misurare la resistenza ottenuta?

[DYLANDOG]

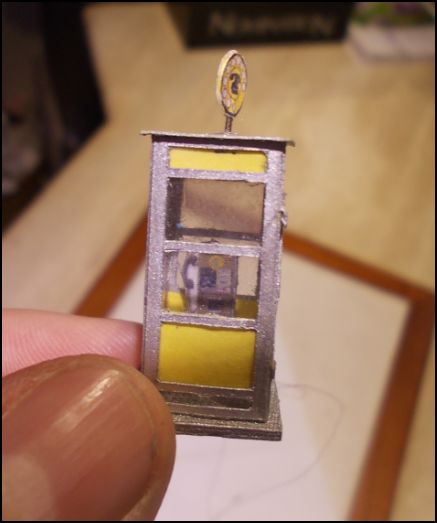

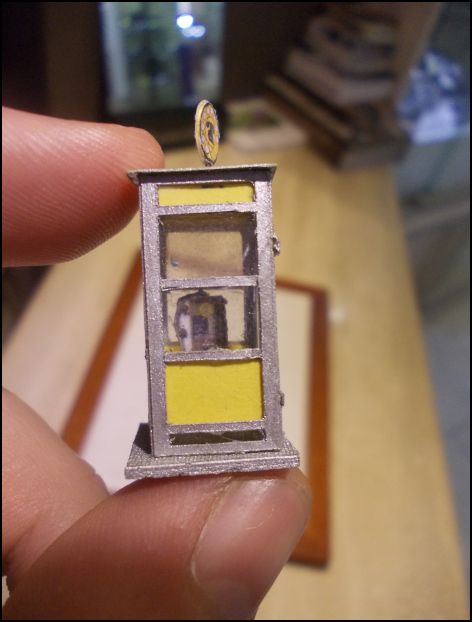

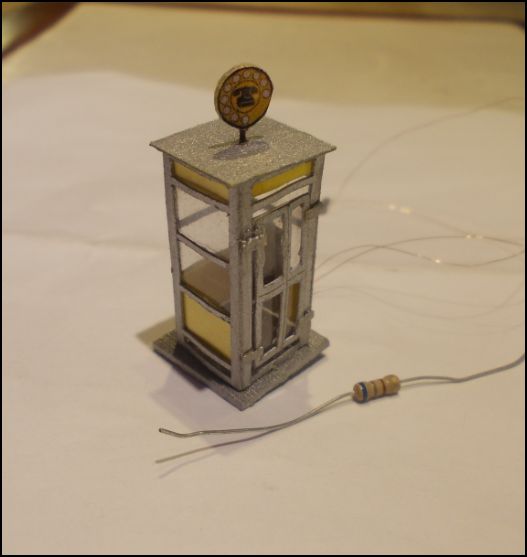

Questa è la versione anni'70/'80...
Saluti a tutti
Davide

Immagine:

37,06 KB

Immagine:

31,8 KB

Immagine:

32,56 KB

Immagine:

42,39 KB

[MrMassy86]

Veramente bella, complimenti Massimiliano

[Riccardo]

complimenti,
anche questa bellissima realizzazione

PS: mi dimentico sempre di chiedere..... hai anche qualche foto realizzativa?

[DYLANDOG]

Ciao Riccardo,
la procedura realizzativa è la stessa che vedi nelle foto postate in precedenza della cabina telecom col colore rosso.
Saluti a tutti
Davide

[Andrew245]

- Complimenti vivissimi anche da parte mia, Davide

[Mario De Prisco]

Mi complimento con Fabrizio per la dotta dissertazione tecnica che ha inserito. Tornerà senz'altro utile... ma...
Davide... debbo usare anche io gli stessi led smd per la mia stazione di Rende e mi pare che la luminosità che hai scelto si addica molto al mio caso. Che resistenza hai usato?
Ciao a tutti
Mario

[DYLANDOG]

Ciao Mario,
sono felicissimo di vederti sul forum di scalatt!!!
Per quanto riguarda la tua domanda, è una resistenza 10 Kohm 1/4W .
Inoltre per diminuire l'intensità della luce metto una goccia di colla direttamente sul led...sicuramente un metodo spartano ma secondo me efficace.
Un caro saluto
Davide

[Andrea]

Questa è la versione anni'70/'80...

Immagine:

37,06 KB

Ciao Davide, davvero una bellissima realizzazione.
Molto bello anche il colore giallo della tua cabina telefoniche, io ricordavo il classico colore rosso.

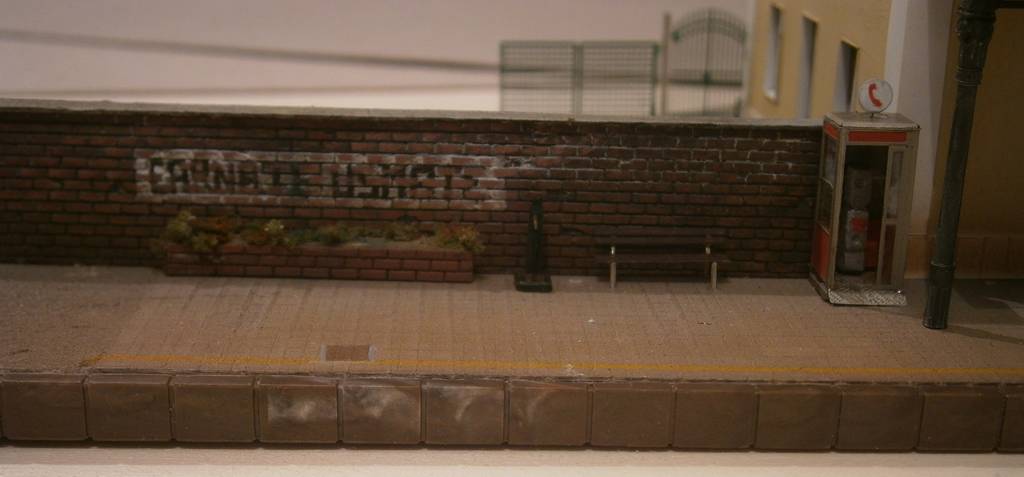

Questa è quella realizzzata dall'amico Giuseppe per il plastico di Carnate.

[dilan]

Molto bella anche quest'ultima realizzazione.
