Plastico CARNATE USMATE - avanzamento lavori

[giuseppe_risso]

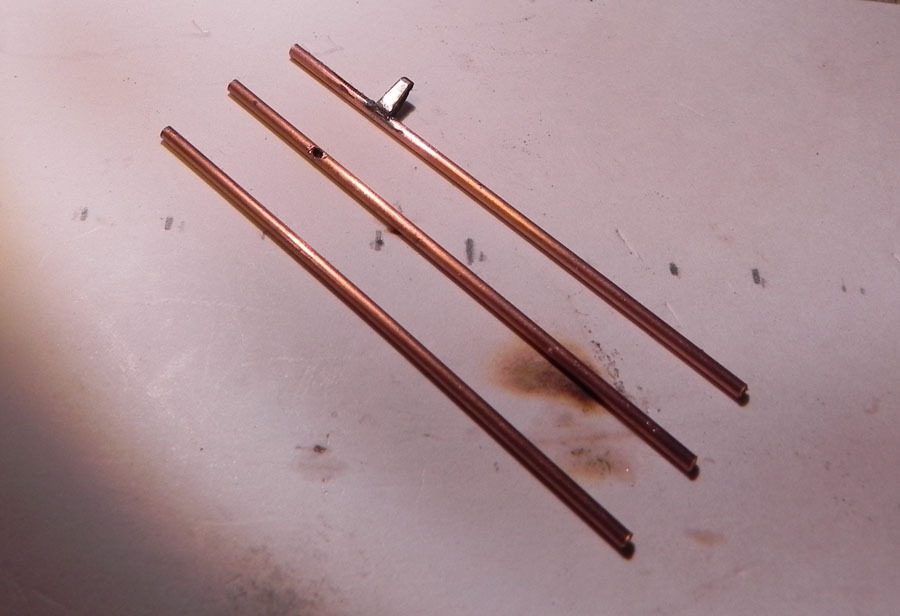

Per il palo ho usato un tubetto di rame da mm 1,5 ho praticato un'apertura in corrispondenza del braccio di sostegno per far passare il filo e ho saldato il braccio.

Immagine:

81,12 KB

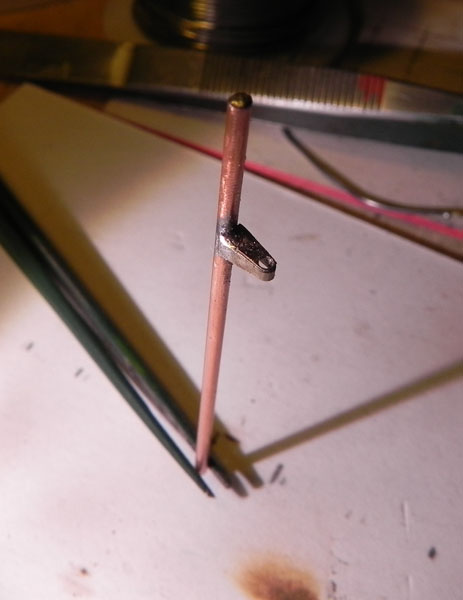

Come si vede sotto, il braccio, all'interno, é vuoto e ho chiuso la sommità del palo perché così é nella realtà.

Immagine:

48,88 KB

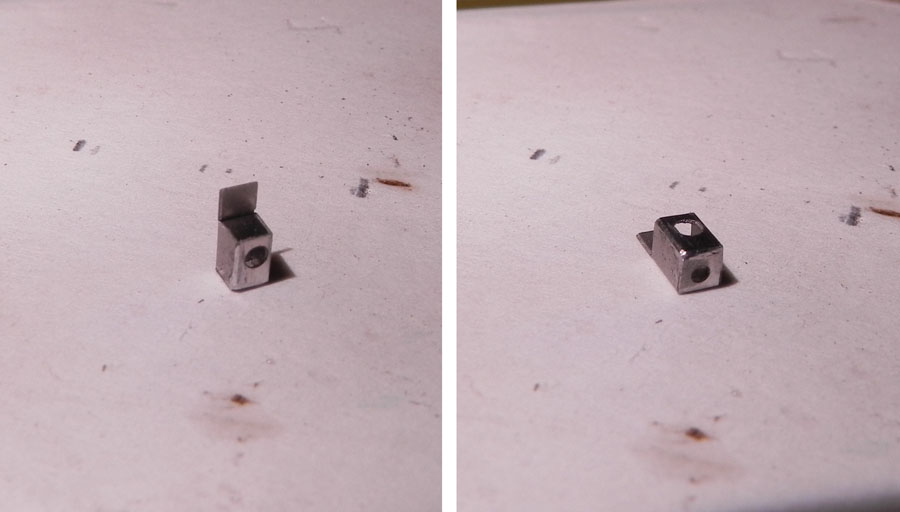

La scatola del semaforo l'ho lasciata aperta in alto per permettere l'inserimento del led.

Immagine:

57,38 KB

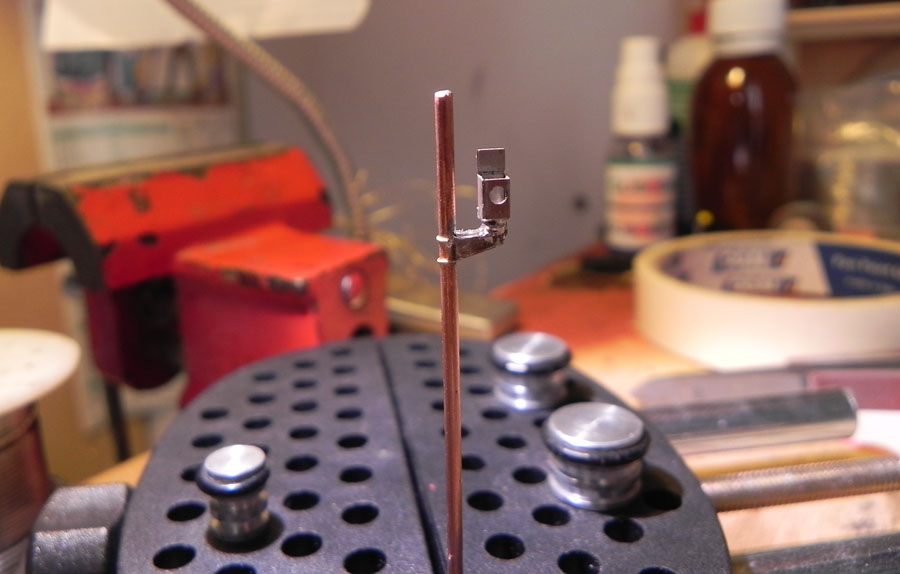

Il braccio di supporto é legato al palo (al vero) con dei tondini che ho imitato utilizzando filo di ottone mm 0,2. L'operazione di fissaggio di questi fili é stata la cosa più laboriosa del lavoro fatto sin qui .
La scatola del semaforo (in quello che ho copiato) é collegata al braccio da una più piccola poligono quadrata; io per comodità ho usato una fettina di tubetto (spero nessuno si scandalizzi) quindi é cilindrica.

Immagine:

90,87 KB

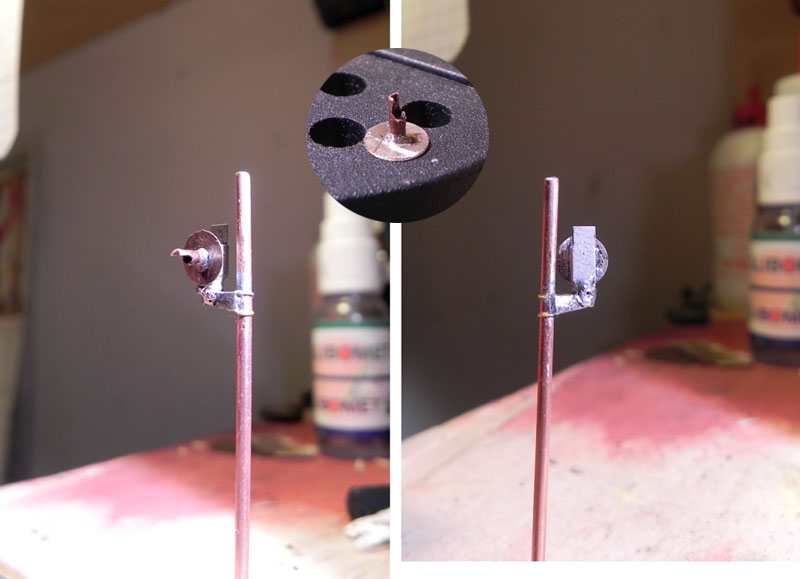

Il parasole del semaforo l'ho fatto con un pezzo di tubetto di rame da mm 1,5 limato adeguatamente e poi saldato nel foro interno della vela tonda che mi ero fotoinciso.
Quindi l'ho saldato nella giusta posizione assicurandomi che i fori coincidessero.

Immagine:

69,76 KB

[Andrea]

Per il palo ho usato un tubetto di rame da mm 1,5 ho praticato un'apertura in corrispondenza del braccio di sostegno per far passare il filo e ho saldato il braccio.

Immagine:

81,12 KB

Come si vede sotto, il braccio, all'interno, é vuoto e ho chiuso la sommità del palo perché così é nella realtà.

Immagine:

48,88 KB

La scatola del semaforo l'ho lasciata aperta in alto per permettere l'inserimento del led.

Immagine:

57,38 KB

Il braccio di supporto é legato al palo (al vero) con dei tondini che ho imitato utilizzando filo di ottone mm 0,2. L'operazione di fissaggio di questi fili é stata la cosa più laboriosa del lavoro fatto sin qui .
La scatola del semaforo (in quello che ho copiato) é collegata al braccio da una più piccola poligono quadrata; io per comodità ho usato una fettina di tubetto (spero nessuno si scandalizzi) quindi é cilindrica.

Immagine:

90,87 KB

Il parasole del semaforo l'ho fatto con un pezzo di tubetto di rame da mm 1,5 limato adeguatamente e poi saldato nel foro interno della vela tonda che mi ero fotoinciso.
Quindi l'ho saldato nella giusta posizione assicurandomi che i fori coincidessero.

Immagine:

69,76 KB

Bravissimo Giuseppe, mi pare stia venendo proprio bene.

[giuseppe_risso]

Grazie Andrea, speriamo che alla fine sia come dici tu.
Certo non sarà come quello dei nostri amici Nino e Alex, ma loro ne hanno fatto quantità "industriali" e sicuramente rifacendoli si affina la tecnica .

[giuseppe_risso]

Andrea rinfrescami un po' le idee, ne servono 2 a vela tonda e uno a vela quadra, giusto?
Ho ripassato tutte le pagine (questo errore lo commettiamo tutti, si dovrebbe suddividere il più possibile per argomenti per facilitare la ricerca) e ho trovato un disegno dove ci sono due semafori prima della galleria in basso a sinistra, uno a destra del binario e uno a sinistra e un semaforo a sinistra del binario prima della galleria in basso a destra.

[Marshall61]

Complimenti vivissimi per il lavoro Giuseppe, stà venendo veramente bene!!!

Ciao, Carlo

[giuseppe_risso]

Grazie Carlo.

[liftman]

Complimenti anche da parte mia!

[Riccardo]

Complimenti Giuseppe,
è proprio un gran bel lavoro...
Le saldature, io ne sono negato, fanno la differenza. Altro che incollature con cianoacrilico......

[Andrea]

Andrea rinfrescami un po' le idee, ne servono 2 a vela tonda e uno a vela quadra, giusto?

Giusto Giuseppe.
Fondamentali sono i due di sinistra che regolano l'alternanza dei treni.
Per quanto riguarda il terzo a destra (vela tonda) se ce la fai coi tempi, altrimenti non è un problema.

[giuseppe_risso]

Bene, intanto finisco i primi due, poi faccio un po' del resto e se ce la faccio vediamo di fare anche il terzo.

[giuseppe_risso]

Rolando, grazie, ma aspettiamo di vederlo finito...

[giuseppe_risso]

Complimenti Giuseppe,
è proprio un gran bel lavoro...
Le saldature, io ne sono negato, fanno la differenza. Altro che incollature con cianoacrilico......

Grazie anche a te Riccardo, fare buone saldature non é un dono di natura come saper disegnare a mano libera, é solo questione di avere buona conoscenza della tecniche e tanta pratica.
Serve anche un po' di manualità, ma di questa hai dimostrato di averne a sufficienza.
Anche su questo argomento, come sulla fotoincisione, appena ho un po' di tempo iniziamo a parlarne seriamente
I TTisti, per ora, devono autocostruire, TUTTI, o andiamo poco lontano.

[giuseppe_risso]

Quando dico che ci facciamo troppi complimenti, non sempre meritati, non sono lontano dal vero.
Il semaforo é sbagliato. [:0][:0][:(!]
Il semaforo a vela tonda é sempre o centrato, o alla destra del palo.
Io lo avevo messo così, ma prima di fissare la vela si era staccato e nel riattaccarlo l'ho inavvertitamente girato, quindi ora é nella posizione della vela quadra.
Dovrò modificarlo. [:(!][:(!][:(!]

[Marshall61]

...le sviste, come gli imprevisti sono sempre dietro l'angolo....credo sia rimediabile senza troppo danno e poi sarà anche per la concitazione di vedere il risultato.....mica è da tutti creare qualcosa che in commercio ancora non esiste.....

Ciao, Carlo

[massimiliano]

ottimo lavoro giuseppe è venuto veramente bene e comunque nelle tue opere i complimenti sono sempre meritati anche con qualche svista di cosi' poco conto

[badmax28]

Bellissimo Giuseppe, invidio molto la tua manualità su queste particolari così piccoli

[giuseppe_risso]

Grazie, ma la svista non é di poco conto, staccare il pezzo può significare staccarne altri per il calore necessario, sto pensando se non conviene rifarlo.[:(!][:(!][:(!]

[Marshall61]

...Giuseppe, piuttosto che accantonarlo, provaci, se si dovessero malauguratamente staccare deigli altri pezzi, pazienza lo rifarai e serbi i pezzi staccati come ricambi o per riassemblarli in altra occasione se dovessero rovinarsi quelli destinati all'impiego......

Ciao, Carlo

[giuseppe_risso]

Certo non lo butto via, ma ora ho un po' poco tempo per fare tutto e devo valutare la strada più veloce.

[Andrea]

Mannaggia Giuseppe, mi spiace proprio dell'inconveniente e sopratutto che tu debba tribulare.
Ma questa è la dimostrazione che anche i MIGLIORI possono sbagliare!

[giuseppe_risso]

mmmmmmmmmm... sono convinto che i MIGLIORI stanno più attenti.

[giuseppe_risso]

Edgardo, il filo che deve scendere lungo il palo che spessore avrà?

[Fabrizio]

Quando dico che ci facciamo troppi complimenti, non sempre meritati, non sono lontano dal vero.
Il semaforo é sbagliato. [:0][:0][:(!]
Il semaforo a vela tonda é sempre o centrato, o alla destra del palo.
Io lo avevo messo così, ma prima di fissare la vela si era staccato e nel riattaccarlo l'ho inavvertitamente girato, quindi ora é nella posizione della vela quadra.
Dovrò modificarlo. [:(!][:(!][:(!]

Quando ho montato la catenaria del mio plastico, ho montato pali M al posto degli LS, inoltre gli M con mensola tipo 1937.... ho dovuto rismontare tutto.

[giuseppe_risso]

Allora é vero che succede anche ai migliori

[liftman]

Allora é vero che succede anche ai migliori

Si chiama rinc... ehmmm ESTRO
