Pantografi ETR610 Lima... forse è il caso di rifarli

[giulio barberini]

Come da titolo... Dopo aver installato la linea aerea sul tratto di parata del plastico, ho eseguito alcune prove con diversi rotabili. Tutto ok, fatta eccezione per l'ETR610, i cui pantografi vanno proprio per i fatti loro.
Dopo una rapida analisi le considerazioni sono le seguenti:
1) gli archetti sono troppo stretti ed esili per un esercizio reale sul plastico.
2) il braccio che li sorregge ha un evidente gioco sul perno di rotazione
3) il braccio non è simmetrico, cioè è leggermente storto verso destra. Pensavo fosse un difetto del panto che stavo analizzando, ma guardando bene, è presente su tutti

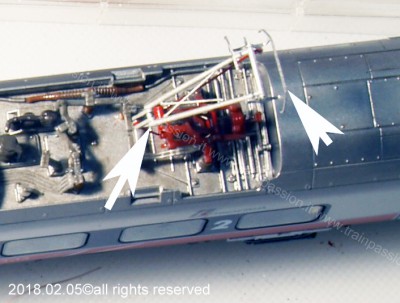

In figura sono evidenziati i punti descritti.
La soluzione può essere la seguente:
1) sostituzione degli archetti con prototipi home made in ottone da 0.5 mm
2) sostituzione del perno con altro di dimensioni maggiori
3) pericolosa ma necessaria rimodellazione del braccio

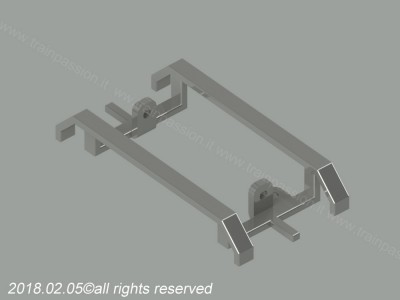

Intanto ho disegnato al cad l'archetto, prima in 3D per avere un riscontro sulle dimensioni

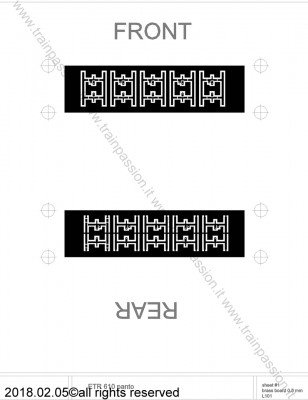

Poi ho esploso il disegno e ho ricavato una mini lastra per la fotoincisione

La prima prova è stata confortante, l'archetto è robusto e non molto differente dall'originale. Devo aggiustare qualche misura, poi posterò il risultato finale.

[MrMassy86]

Molto interessante Giulio, sono curioso di vedere il risultato
Massimiliano

[giulio barberini]

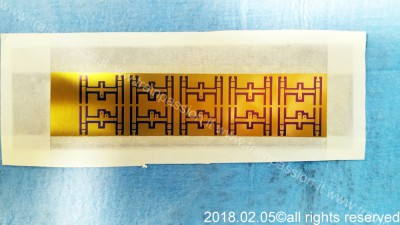

lastra sviluppata pronta per il bagno chimico

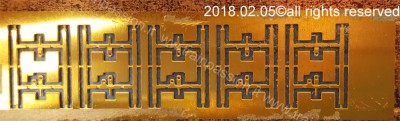

Lastra incisa

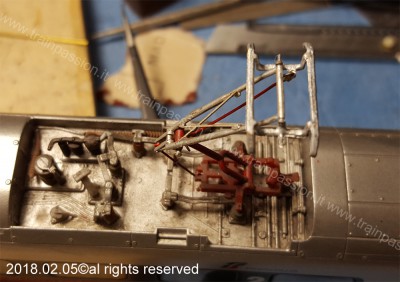

archetto piegato, saldato, verniciato e rimontato sul braccio

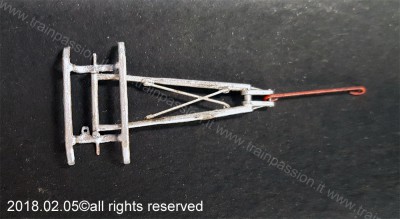

Pantografo riassemblato dopo aver sostituito il perno e applicato una boccola al tirante stabilizzatore, in modo da impedire che l’uncino si incastri sull’archetto

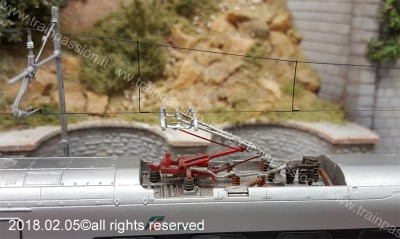

Pantografo sotto la catenaria

[robiravasi62]

Bravo, velocissimo a risolvere il problema
