fine convoglio carro merci

[barzotto80]

Salve vorrei pareti su come realizzare le luci di fine convoglio per un carro merci grazie mille ....

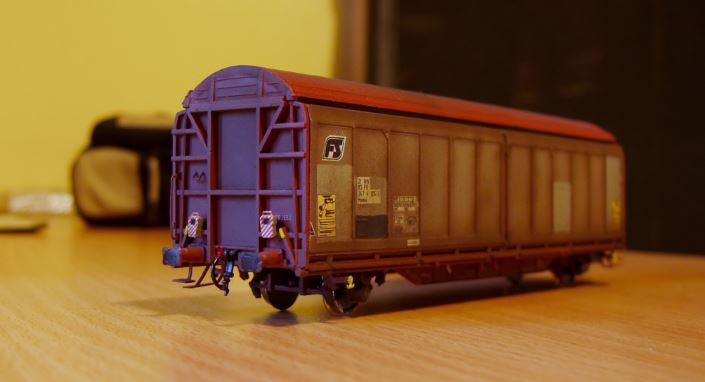

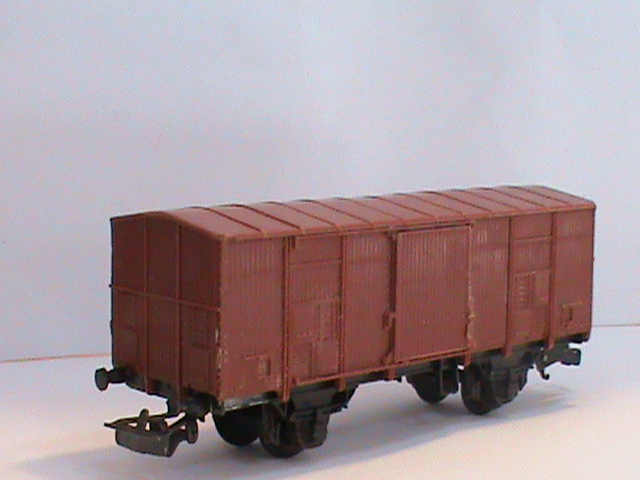

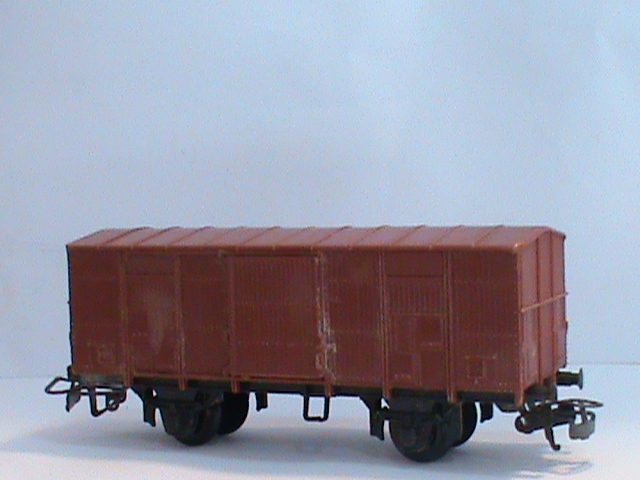

p.s allego una foto ,per il tipo del carrello merci grazie mille a tutti

Immagine:

145,82 KB

Immagine:

150,84 KB

[carlo mercuri]

Esiste un piccolo kit, neanche troppo costoso per far lampeggiare in maniera realistica le luci delle tipiche lanterne FS che, lo ricordo, sono asincrone tra loro.
Il kit consente di avere il lampeggio europeo e quello di tipo italiano, asincrono appunto.
Prova a contattare Alfonso a questa mail:
a.scoppetta@virgilio.it
Il suo sito è momentaneamente in manutenzione (http://www.hitech-rr-modelling.it/)
Esistono anche dei circuiti casalinghi ma, credimi, il lampeggiamento non è realistico.

Carlo

[barzotto80]

grazie Carlo provo a sentire

[Ferroviere delle Dolomiti]

Mi pare che almrose ed elektrotreno abbiano delle luci di fine convoglio.

[Fabrizio]

Io ho usato le lanterne di Almrose. Purtroppo non posso fartele vedere accese, perchè ne ho rotta una durante il montaggio e non ho ancora rimediato



Immagine:

34,05 KB

[MrPatato76]

Ciao Federico

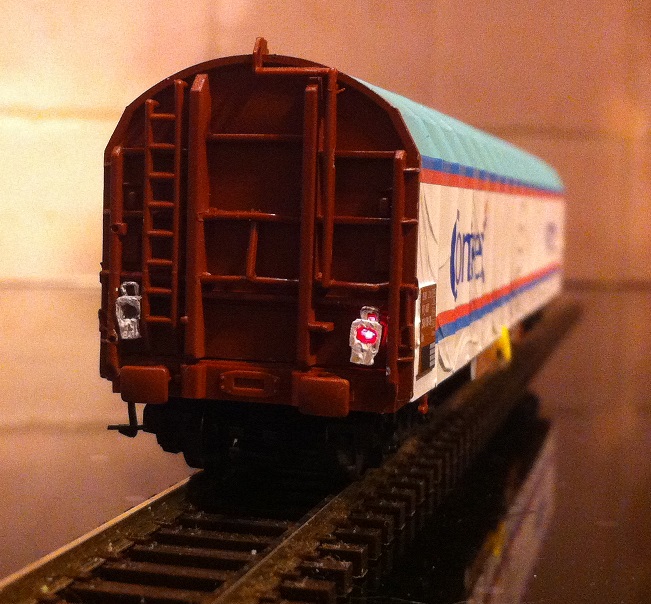

A suo tempo presi un kit di Magotren e le installai sul un Carro TTMKit e devo dire che fanno la loro figura.

Tornati da Novegro ho installato lo stesso Kit su un carro scala TT comprato durante la fiera.

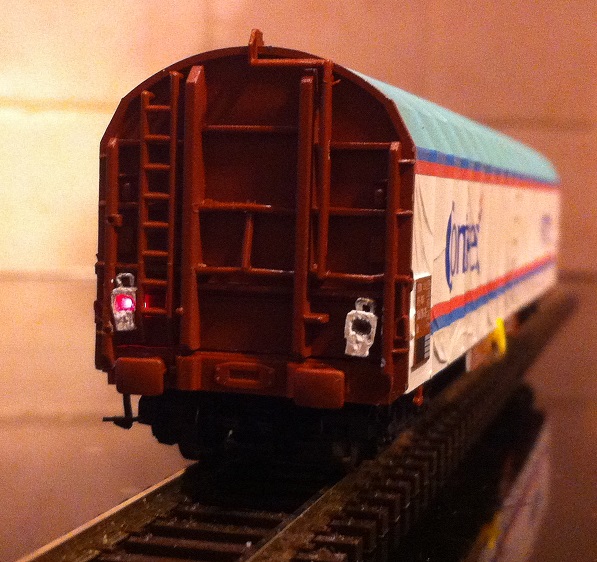

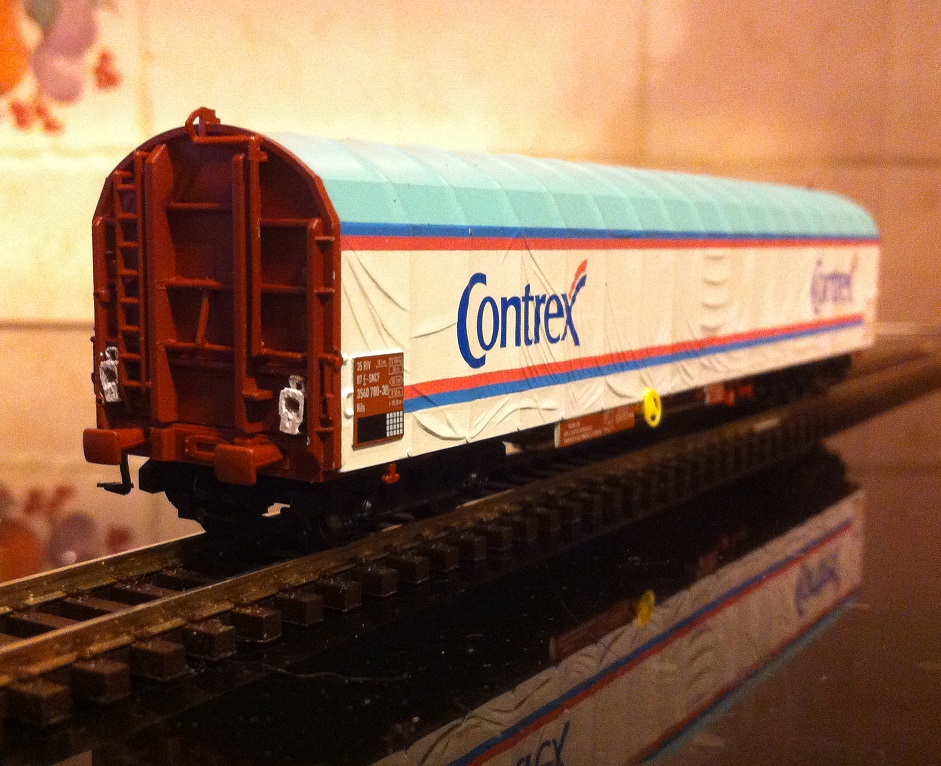

Immagine:

293,97 KB

Immagine:

144,29 KB

Immagine:

168,39 KB

Immagine:

425,44 KB

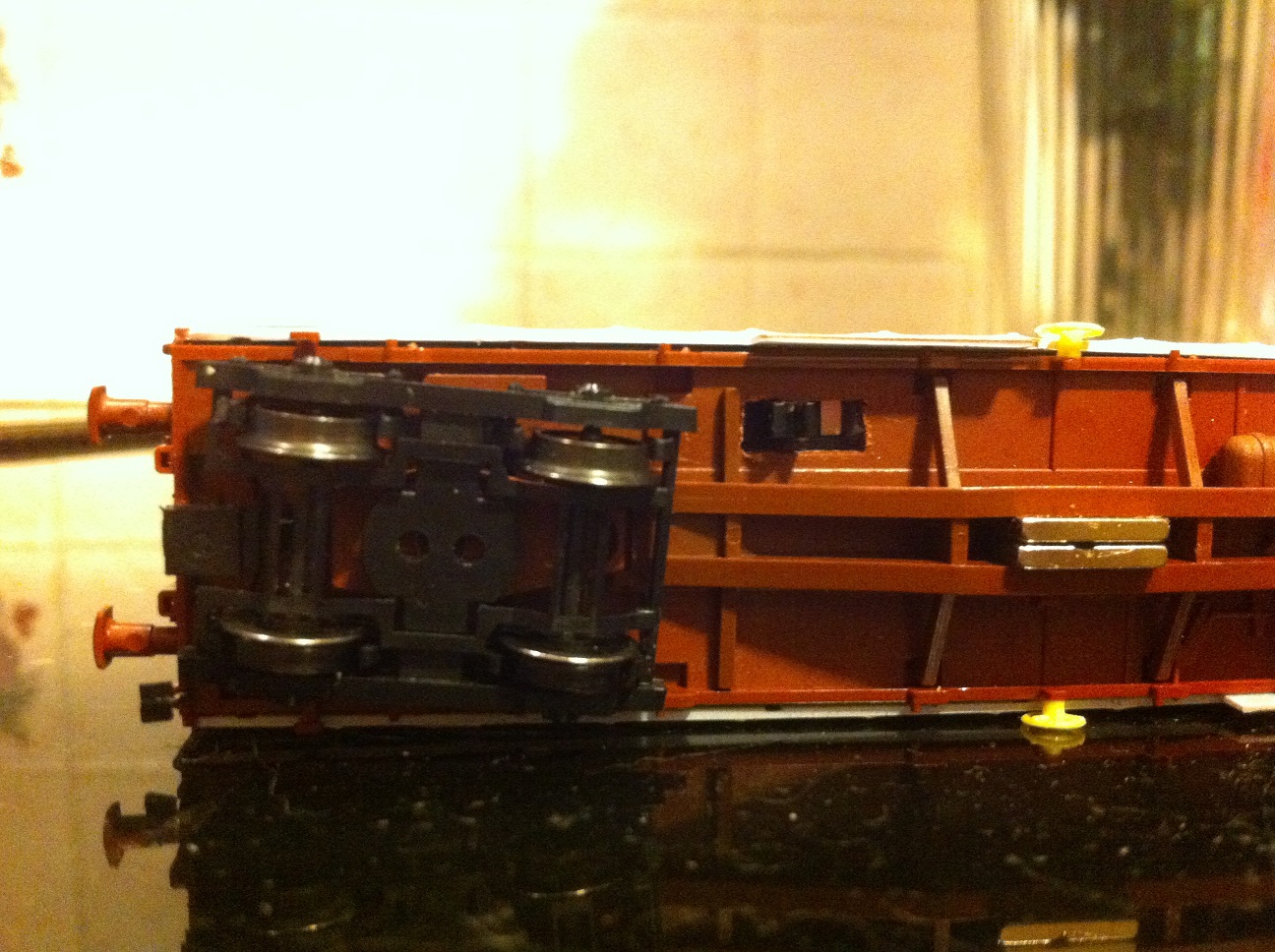

Il kit è composto da due circuitini, che comandano i led, due pile ministilo e l'interruttore per l'accensione/spegnimento.

Il tutto sta giusto giusto dentro il carro.

[centu]

interessante!!
ma si usano ancora nella realtà?

[Fabrizio]

Le lanterne di coda con lampeggio asimmetrico dici?
Si, si usano in tutti quei casi dove la coda treno non ha fanali (treni merci) e anche con alcuni treni passeggeri. Ormai, pur le carrozze avendo tutte le luci di coda, sono talvolta usate in luogo dei fanali nelle composizioni non reversibili. Le lanterne hanno la duplice funzione di tabella fine convoglio (bianca a bande rosse), che si usa di giorno e luci rosse (di notte).

[roy67]

Questo è lo schema delle lanterne che mi sono costruito in H0:

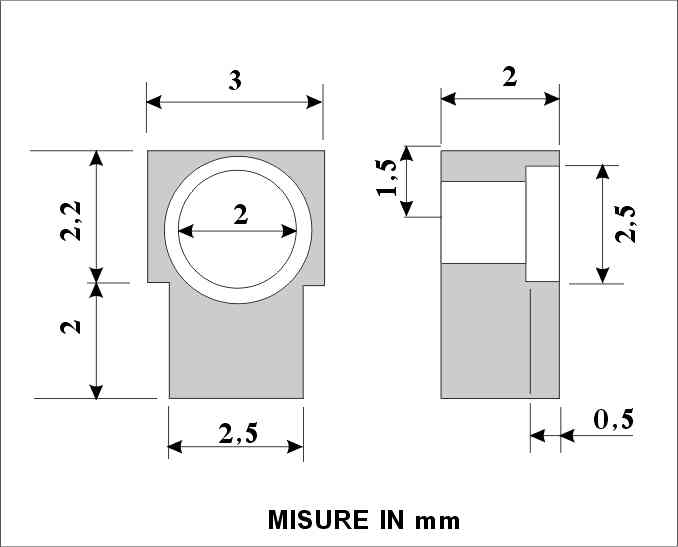

I disegni:
Immagine:

16,03 KB

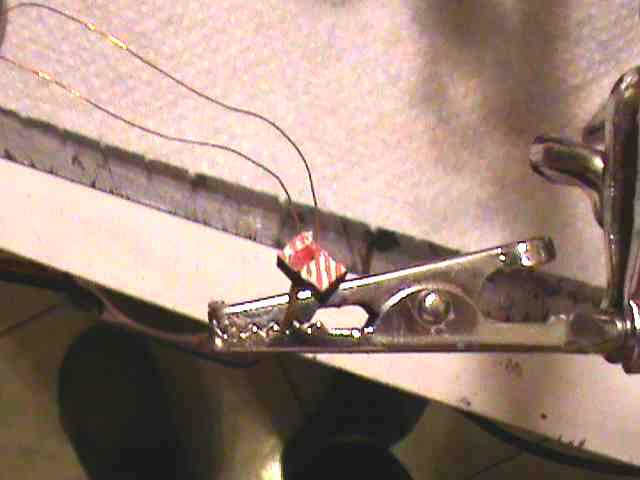

La lanterna terminata:
Immagine:

12,34 KB

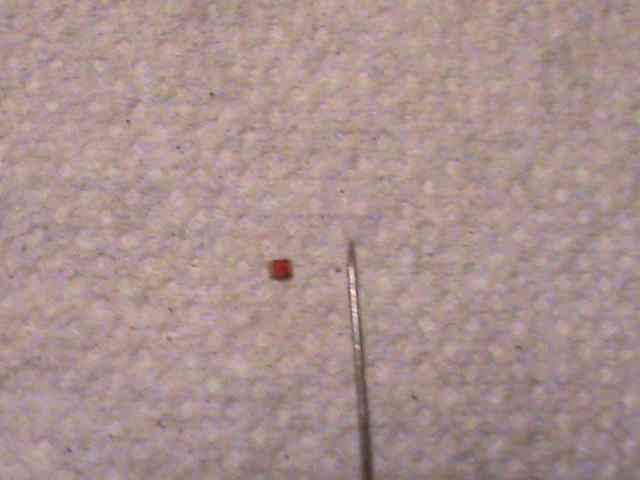

Il led SMD rosso (paragonato ad uno spillo):
Immagine:

12,91 KB

Immagine:

16,6 KB

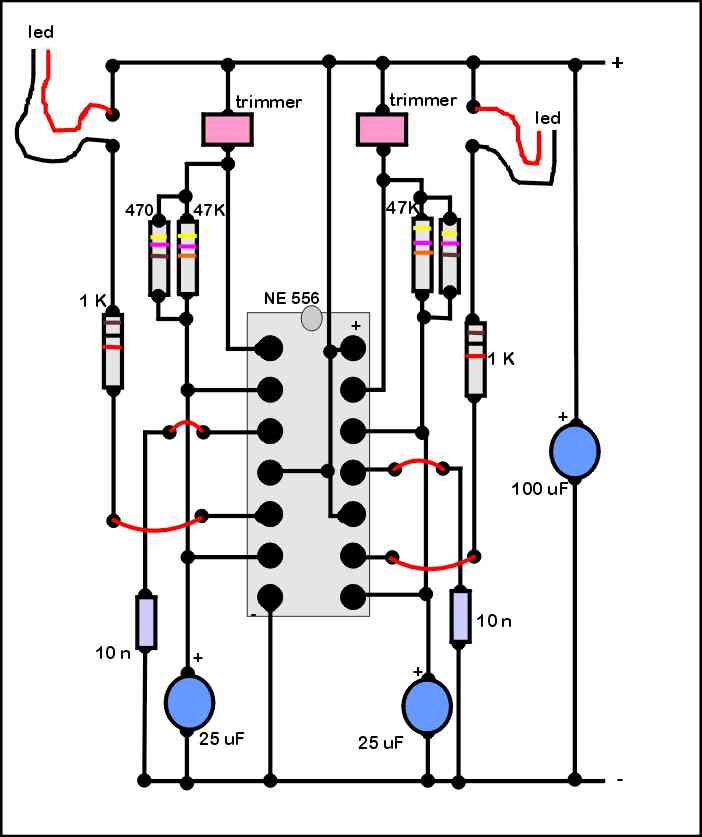

Lo schema del circuito:
Immagine:

35,21 KB

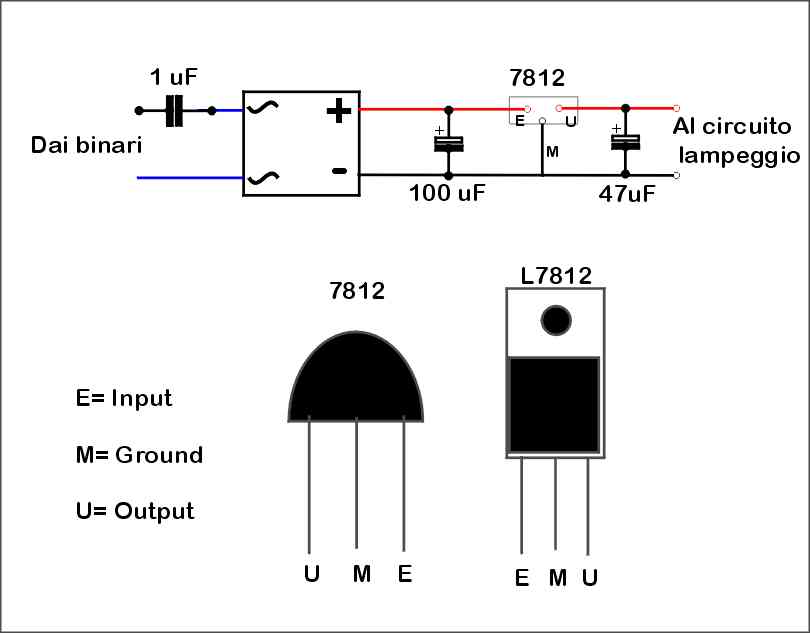

Schema del circuito ausiliario per l'alimentazione di DCC:
Immagine:

20,84 KB

Un paio di video:




Se poi hai pazienza alcuni giorni sto mettendo a punto un nuovo circuito.. Non proprio nuovo.. ma.. ne parlerò in apposita discussione dedicata.

[barzotto80]

grazie mille Roy

[MrMassy86]

Fede qui trovi una mia elaborazione molto casareccia

topic.asp?TOPIC_ID=9109&whichpage=2

E' quasi a fine pagina, Massimiliano

[trenini]

Io ho usato dei led ad intermittenza con dei pezzetti di fibra ottica e siccome i due led non sono sincronizzati l'effetto è buono. Purtroppo non ho foto ed il carro così equipaggiato è negli scatoloni. Vallo a trovare ora. Ciao Loris
