Riparazione ed elaborazione BR 261(Ex V60) Scala N

[Emidio]

Buongiorno a tutti! Ho una vecchia locomotiva della rivarossi, la Br261 delle DB. La locomotiva ricorda gli anni 70' e vi lascio immaginare che lo stato della vernice è deteriorato, alcuni componenti del tetto mancano e le ringhiere che caratterizzano la locomotiva sono tutte un po' spezzate e inclinate. Inoltre manca l'asse che unisce le ruote. Ora io intenzione di restaurarla poiché il motore funziona bene ma volevo cambiare la classica livrea rosso DB per verniciarla di giallo. Alcune BR 260/261 furono vendute ad aziende italiane per la manutenzione ferroviaria che le dipinsero di giallo. Il mio intento quindi è quello di riprodurre una Br 261 italianizzata.
Non ho idea di come provvedere alle parti mancanti poichè sono molto piccole! Confido in voi come sempre!

[liftman]

Io sono completamente digiuno di queste cose e mi astengo da qualsiasi consiglio, ma se posti delle foto della "malata", magari qualcuno riesce a consigliarti per il meglio.

[Emidio]

Ecco alcuni scatti dell'inferma!

[carlo mercuri]

E' stata una delle mie prime loco.....funzionava benissimo.
Poi, ero un ragazzetto, decisi di utilizzare le ruote per una 835 e la accantonai!!
Giorni fa ho trovato un rottame su ebay e conto anch'io di rimetterla in sesto. Il tetto lo puoi ricostruire facilmente come indicato sul mio sito: http://officine-mercuri.jimdo.com/artic ... la-br-211/
La biella, per chi è alle prime armi, è un po' più complicata da realizzare, ma non impossibile, anche perché se ne hai una puoi copiare la distanza tra il foro e l'innesto a U che ha sul primo asse.
Per le ringhiere puoi ricostruirle in filo d'ottone.

Ciao!

Carlo.

P.S.: pensa che la mia è accantonata da 30/32 anni e, soltanto adesso, mi è venuto il ghiribizzo di rimontarla per motivi affettivi, ma ho ancora tutti i pezzi. Quella su eBay l'ho ricomprata solo per prenderci la cassa perché la mia era messa molto male ...

P.P.S.: fammi sapere gli sviluppi!

[Emidio]

L'affettività regna nel modellismo! [:I]
La biella purtroppo non ce l'ho proprio ma ho una loco BR53 che sembra avere la biella dell'uguale lunghezza quindi potrei prendere spunto da quella.
Grazie per i consigli

Appena ho fatto il tetto, metto una foto del risultato! Grazi e ciao!

[carlo mercuri]

L'affettività regna nel modellismo! [:I]
La biella purtroppo non ce l'ho proprio ma ho una loco BR53 che sembra avere la biella dell'uguale lunghezza quindi potrei prendere spunto da quella.
Grazie per i consigli

Appena ho fatto il tetto, metto una foto del risultato! Grazi e ciao!

Verissimo!! Attendo le foto!!

[Emidio]

Ho cominciato con il tetto seguendo la guida di carlo che devo dire è fatta davvero bene!
Vi allego alcune foto del neo tetto in costruzione:






I lavori vanno bene e spero di finire presto e procedere alle parti più impegnative come le ringhiere di sicurezza..
Ora procederó con la verniciatura quindi il lavoro finito verrà,spero, pubblicato domani!

[carlo mercuri]

E bravo Emidio!! Mi fa piacere che l'articolo ti sia servito!
Volevo suggerirti anche un'altra cosa, mi è venuta in mente stanotte mentre non dormivo ... la Del Prado realizza la stessa locomotiva statica nella sua collezione "Locomotiva del Mondo".
Se la trovi su eBay a poco prezzo puoi prendere le bielle e tutta la parte dei mancorrenti.

Un saluto e complimenti per la ricostruzione che seguo con interesse!

Carlo.

[Emidio]

Grazie carlo! Quella di prendere una del prado statica è una bella idea! Solo che devo trovare una buona offerta su ebay! Vedró se riesco. Alla prossima con le foto della loco con il tetto nuovo!

[MrMassy86]

Ottimo lavoro di restauro Emidio Massimiliano

[Egidio]

Noto che stai procedendo davvero bene con i lavori. Saluti. Egidio.

[Emidio]

Vi ringrazio ed ecco il nuovo tetto verniciato!




Ho aggiunto,togliendoli con un cutter dal vecchio tetto, la piccola ciminiera e un altro pezzo penso adibito all'innesto del carburante. Ho poi smussato un po' i bordi e con un marker ho fatto i piccoli chiodi sul bordo.
Ora procederò con il restauro delle ringhiere di sicurezza. Avevo pensato di usare dei listelli di legno dello stesso spessore,quelli reperibili nei negozi di belle arti.
Alla prossima!

[carlo mercuri]

Ottimo davvero.......questi sono piccoli interventi che però insegnano molto.
Vedrai che queste esperienze ti torneranno utili. Bravo!!!!!!!!!!!

[Giannantonio]

Ciao Emidio,
relativamente alle bielle della loco se mi fornisci le misure esatte da centro foro a centro foro, che dovrebbero essere quattro, vedo di fartele fare (GRATUITAMENTE),
da chi le ha già realizzate per la mia loco che è una Trix e non RR. ( questo il motivo richiesta misure ).
Se puoi posta anche uno schizzo.
Ciao.

[carlo mercuri]

Ciao Emidio,
relativamente alle bielle della loco se mi fornisci le misure esatte da centro foro a centro foro, che dovrebbero essere quattro, vedo di fartele fare (GRATUITAMENTE),
da chi le ha già realizzate per la mia loco che è una Trix e non RR. ( questo il motivo richiesta misure ).
Se puoi posta anche uno schizzo.
Ciao.

Il modello Minitrix è abbastanza diverso nelle bielle.ha l'asse cieco funzionante,quello RR no!! Credo ci siano anche differenze in lunghezza(parlo delle bielle)e i fori (nel RR) sono due per biella!

[Giannantonio]

Allora le differenze sono notevoli, comunque se Emidio ne avesse almeno una da usare come campione sarebbe ugualmente fattibile,
la proposta resta sempre valida ma dovrei avere il pezzo od almeno un disegno dettagliato.

[carlo mercuri]

Allora le differenze sono notevoli, comunque se Emidio ne avesse almeno una da usare come campione sarebbe ugualmente fattibile,
la proposta resta sempre valida ma dovrei avere il pezzo od almeno un disegno dettagliato.

Sì, purtroppo ci sono diverse differenze ...
Nonostante i tre fori che si notano sulle ruote, solo i due estremi sono interessati dai pernettini che li bloccano.

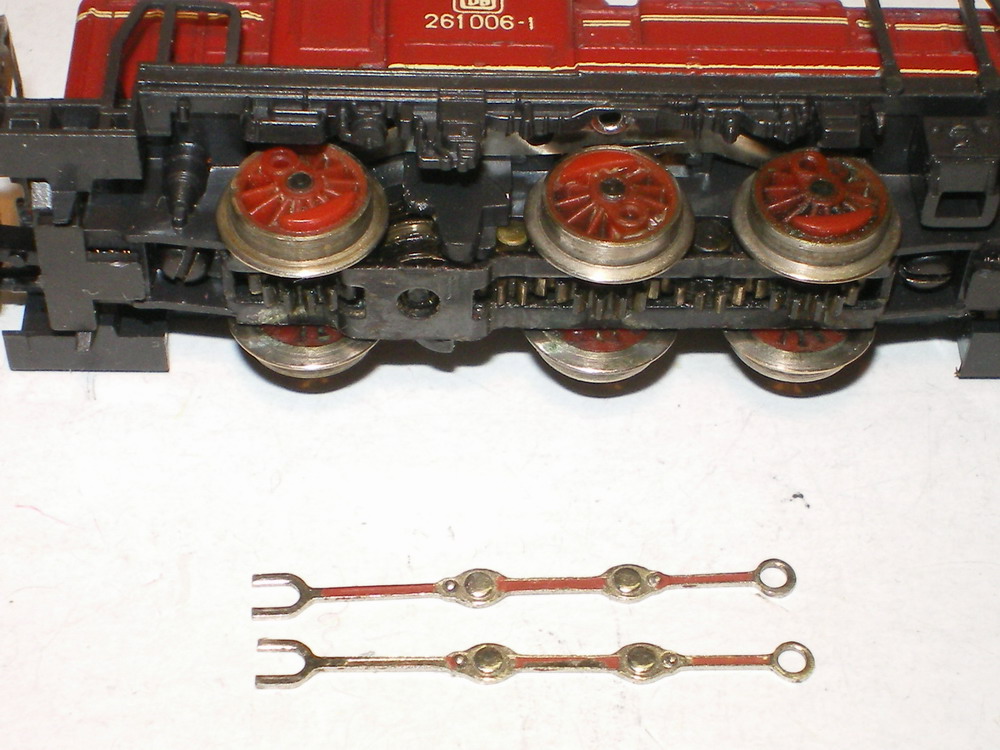

Ecco una foto fresca fresca, appena scattata, così ci capiamo meglio.
Immagine:

188,4 KB

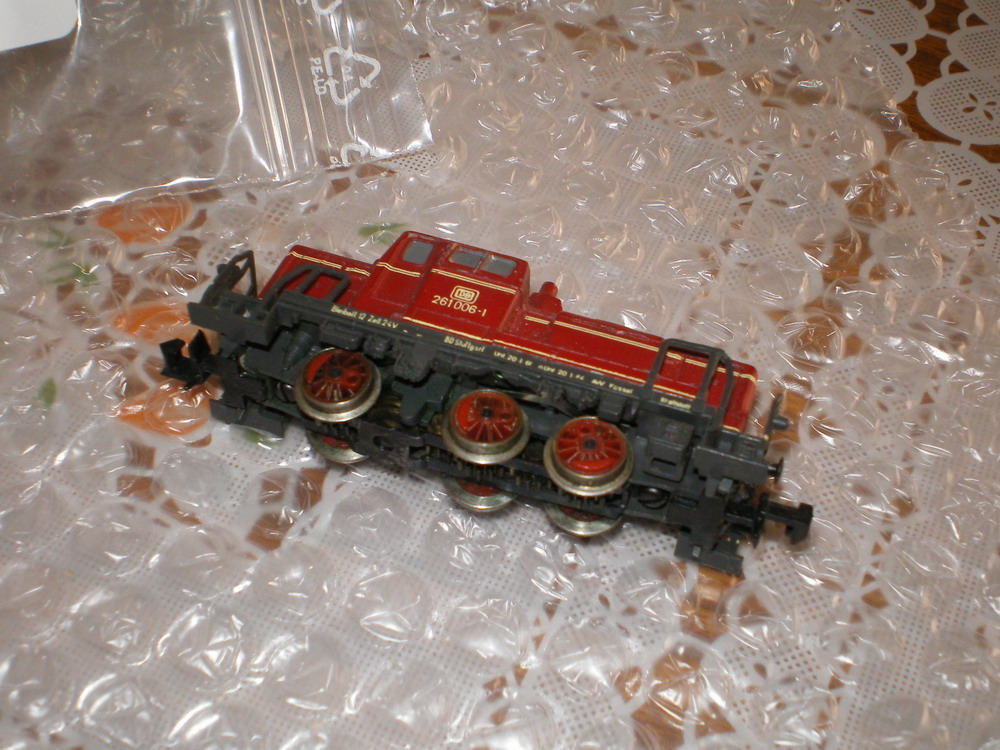

Anch'io a breve inizierò il "recupero"!!!!!
Immagine:

229,2 KB


Carlo.

[Giannantonio]

Ciao Carlo,
vedo che anche la tua non ha biella, naturalmente e con piacere estendo anche a te l'offerta, e alle stesse condizioni.

[carlo mercuri]

Purtroppo ho risposto mentre avevi già scritto tu ...
Grazie comunque dell'offerta! Sei un amico!

[Giannantonio]

Si, comunque l'importante è che ci capiamo. effettivamente sono molto diverse ma ugualmente realizzabili, vedremo cosa deciderà Emidio.
Sono io che devo ringraziarti, sei sempre stato estremamente gentile e comprensivo. Grazie Carlo.

[Emidio]

Si, comunque l'importante è che ci capiamo. effettivamente sono molto diverse ma ugualmente realizzabili, vedremo cosa deciderà Emidio.
Sono io che devo ringraziarti, sei sempre stato estremamente gentile e comprensivo. Grazie Carlo.

Ciao Giannantonio! Purtroppo non ho le bielle della loco. Quando l'ho ricrvuta erano giá belle che perse. Quindi io non ho proprio idea di come possano essere fatte. Solo ora Carlo con la sua foto mi ha dato un'idea. Mi dispiace non poter fornirti alcun disegno perchè la proposta era buona! Comunque però posso fornirti le varie distanze dei fori. Grazie gentilissimo e grazie anche a Carlo per le precisazioni.

[Giannantonio]

Ciao Emidio,
se associamo la misura tra i fori delle ruote della loco ed una fotocopia in grandezza naturale delle bielle che ha Carlo,
sono certo che avendo questi dati ne uscirà un buon risultato.
Al limite rischiamo solo il costo del francobollo.. !
Spero che Carlo ci legga e da ottimo maestro ci consigli al meglio.
Mi piange il cure vedere questa macchina non a posto, e sempre stata una delle mie preferite anche in scala HO.
Vecchi ricordi..... !!!

[carlo mercuri]

Ciao Emidio,
se associamo la misura tra i fori delle ruote della loco ed una fotocopia in grandezza naturale delle bielle che ha Carlo,
sono certo che avendo questi dati ne uscirà un buon risultato.
Al limite rischiamo solo il costo del francobollo.. !
Spero che Carlo ci legga e da ottimo maestro ci consigli al meglio.
Mi piange il cure vedere questa macchina non a posto, e sempre stata una delle mie preferite anche in scala HO.
Vecchi ricordi..... !!!

Nel 261,le bielle non assolvono al compito di trasferire il movimento che arriva dal motore alle ruote, così come al vero.Ci sono gli ingranaggi per questo.Quindi si può essere anche meno precisi e si possono usare,per le bielle, anche materiali più duttili e meglio lavorabili.
La misura, tra i centri dei fori è di 28,5 mm.!!

[Emidio]

Ciao Emidio,
se associamo la misura tra i fori delle ruote della loco ed una fotocopia in grandezza naturale delle bielle che ha Carlo,
sono certo che avendo questi dati ne uscirà un buon risultato.
Al limite rischiamo solo il costo del francobollo.. !
Spero che Carlo ci legga e da ottimo maestro ci consigli al meglio.
Mi piange il cure vedere questa macchina non a posto, e sempre stata una delle mie preferite anche in scala HO.
Vecchi ricordi..... !!!

Nel 261,le bielle non assolvono al compito di trasferire il movimento che arriva dal motore alle ruote, così come al vero.Ci sono gli ingranaggi per questo.Quindi si può essere anche meno precisi e si possono usare,per le bielle, anche materiali più duttili e meglio lavorabili.
La misura, tra i centri dei fori è di 28,5 mm.!!

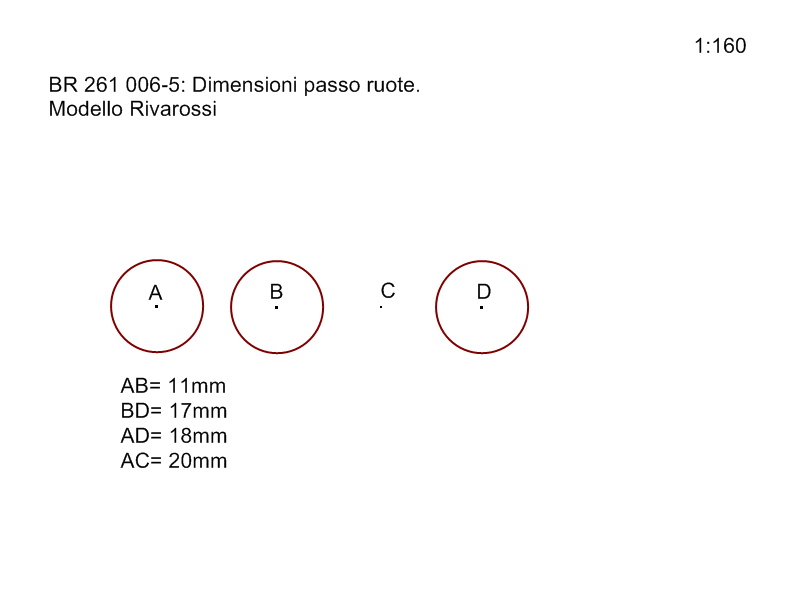

Immagine:

13,2 KB
Qui ho realizzato un piccolo schema con misure! La misura mia e di carlo varia di 0.05 mm ma penso che mettendo l'errore al 50% possa andare benissimo! E poi come ha detto carlo anche se si sfora di un paio di millimetri non è tragico. Graize ancora!

[carlo mercuri]

Ciao Emidio,
se associamo la misura tra i fori delle ruote della loco ed una fotocopia in grandezza naturale delle bielle che ha Carlo,
sono certo che avendo questi dati ne uscirà un buon risultato.
Al limite rischiamo solo il costo del francobollo.. !
Spero che Carlo ci legga e da ottimo maestro ci consigli al meglio.
Mi piange il cure vedere questa macchina non a posto, e sempre stata una delle mie preferite anche in scala HO.
Vecchi ricordi..... !!!

Nel 261,le bielle non assolvono al compito di trasferire il movimento che arriva dal motore alle ruote, così come al vero.Ci sono gli ingranaggi per questo.Quindi si può essere anche meno precisi e si possono usare,per le bielle, anche materiali più duttili e meglio lavorabili.
La misura, tra i centri dei fori è di 28,5 mm.!!

Immagine:

13,2 KB
Qui ho realizzato un piccolo schema con misure! La misura mia e di carlo varia di 0.05 mm ma penso che mettendo l'errore al 50% possa andare benissimo! E poi come ha detto carlo anche se si sfora di un paio di millimetri non è tragico. Graize ancora!

Ehm......AD è 28,5 mm.circa, hai scritto 18![8]
