Badoni tipo VIID e Carro Uai

Messaggio da ChioCCia79 »

Passato il caldo è ora di rimettersi al lavoro con l'assemblaggio di qualche kit in ottone (e la coda è lunga). Tempo fa acquistai la lastrina del Badoni tipo VIID in H0 (progetto di Edgardo e Roberto).

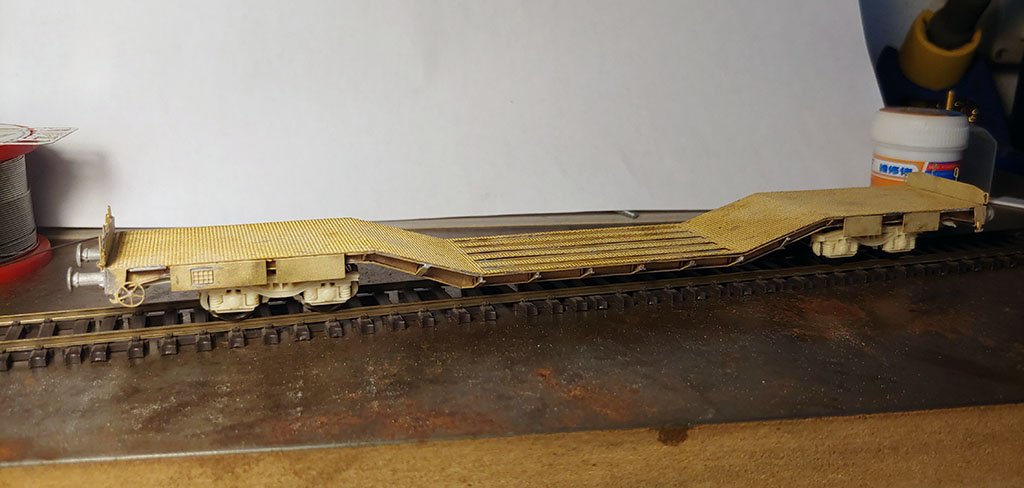

Non essendo stata prevista una motorizzazione e, non volendo tribulare troppo per cercarne/adattarne una commerciale, e dato anche che il locomotore difficilmente avrebbe trovato un'ubicazione fedele alla realtà nel plastico in costruzione, ho pensato di realizzare un’accoppiata con un carro Uai (anch'esso in kit di ottone), idea nata vedendo la foto qui sotto.

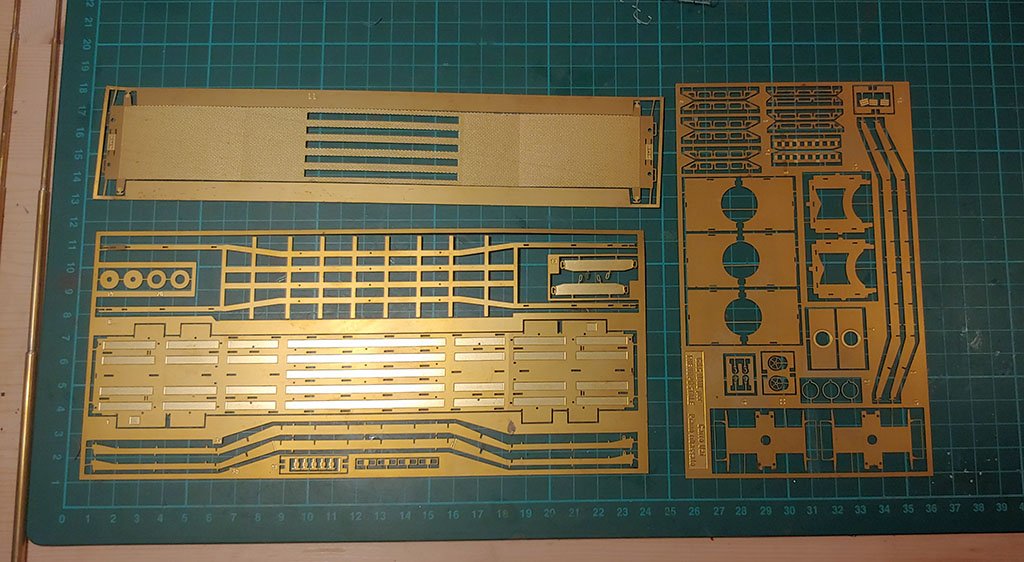

Queste le lastrine in alpacca e ottone:
Seguiranno aggiornamenti :D


Stefano
Avatar utente
IpGio
Messaggi: 594
Iscritto il: domenica 20 maggio 2018, 9:22
Nome: Giorgio
Regione: Lombardia
Città: Nerviano
Stato: Non connesso

Re: Badoni tipo VIID e Carro Uai

Messaggio da IpGio »

Ohilà che progetto interessante sotto molteplici aspetti ferromodellistici!!! [264]
Resto in attesa di aggiornamenti Stefano.
[36] IpGio
Giorgio - Nihil difficile volenti
IpGio - I plastici di Gio - https://www.gtg3b.it
Avatar utente
FrancoV
Messaggi: 484
Iscritto il: sabato 15 febbraio 2020, 17:45
Nome: Franco
Regione: Piemonte
Città: Bosconero
Stato: Non connesso

Re: Badoni tipo VIID e Carro Uai

Messaggio da FrancoV »

Non conosco il prototipo, ma ci sono micromotori che stanno dappertutto a prezzi talmente abbordabili che mi sembra un peccato lasciarlo statico ....
Franco -Etroit, quoi qu'il soit!
Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 4563
Iscritto il: lunedì 27 agosto 2012, 11:14
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Stato: Non connesso

Re: Badoni tipo VIID e Carro Uai

Messaggio da MrPatato76 »

Per motorizzare il Badoni ho utilizzato un Roco 214.
Posso chiederti dove hai preso la lastra del carro?
Roberto - "...il bambino che vede un treno lo saluta con la manina, questo non succede con un auto!" (Cit.) - Ciao Roberto
Avatar utente
ChioCCia79
Messaggi: 51
Iscritto il: lunedì 29 settembre 2014, 19:16
Nome: Stefano
Regione: Piemonte
Città: Carpignano Sesia
Stato: Non connesso

Re: Badoni tipo VIID e Carro Uai

Messaggio da ChioCCia79 »

FrancoV ha scritto: venerdì 16 ottobre 2020, 19:45 Non conosco il prototipo, ma ci sono micromotori che stanno dappertutto a prezzi talmente abbordabili che mi sembra un peccato lasciarlo statico ....
Hai sicuramente ragione, ma almeno inizialmente il modello sarà statico, se poi mi venisse l'ispirazione nulla mi vieterebbe di aggiungerci una motorizzazione
Stefano
Avatar utente
ChioCCia79
Messaggi: 51
Iscritto il: lunedì 29 settembre 2014, 19:16
Nome: Stefano
Regione: Piemonte
Città: Carpignano Sesia
Stato: Non connesso

Re: Badoni tipo VIID e Carro Uai

Messaggio da ChioCCia79 »

MrPatato76 ha scritto: sabato 17 ottobre 2020, 10:03 Per motorizzare il Badoni ho utilizzato un Roco 214.
Posso chiederti dove hai preso la lastra del carro?
Ciao Roberto, la lastra l'ho presa direttamente da Edgardo (dal sito lama model) [253]
Stefano
Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 4563
Iscritto il: lunedì 27 agosto 2012, 11:14
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Stato: Non connesso

Re: Badoni tipo VIID e Carro Uai

Messaggio da MrPatato76 »

Anche quella del carro?
Roberto - "...il bambino che vede un treno lo saluta con la manina, questo non succede con un auto!" (Cit.) - Ciao Roberto
Avatar utente
ChioCCia79
Messaggi: 51
Iscritto il: lunedì 29 settembre 2014, 19:16
Nome: Stefano
Regione: Piemonte
Città: Carpignano Sesia
Stato: Non connesso

Re: Badoni tipo VIID e Carro Uai

Messaggio da ChioCCia79 »

MrPatato76 ha scritto: sabato 17 ottobre 2020, 12:26 Anche quella del carro?

Scusami avevo letto male [101]
La lastra del carro l'ho presa dal negozio "Il treno postale" sul noto sito di aste
Stefano
Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 4563
Iscritto il: lunedì 27 agosto 2012, 11:14
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Stato: Non connesso

Re: Badoni tipo VIID e Carro Uai

Messaggio da MrPatato76 »

Grazie !!
Roberto - "...il bambino che vede un treno lo saluta con la manina, questo non succede con un auto!" (Cit.) - Ciao Roberto
Avatar utente
ChioCCia79
Messaggi: 51
Iscritto il: lunedì 29 settembre 2014, 19:16
Nome: Stefano
Regione: Piemonte
Città: Carpignano Sesia
Stato: Non connesso

Re: Badoni tipo VIID e Carro Uai

Messaggio da ChioCCia79 »

Finalmente oggi sono riuscito ad iniziare i lavori [99]

Sono partito con il carro Uai.

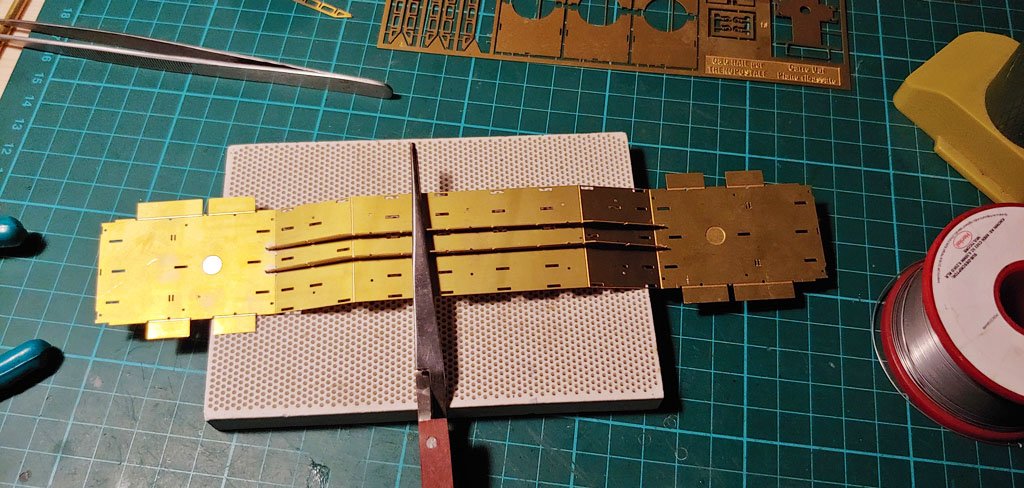

Per essere sicuro di saldare i longheroni correttamente ho usato come dima una delle traverse, controllando costantemente ad ogni saldatura:

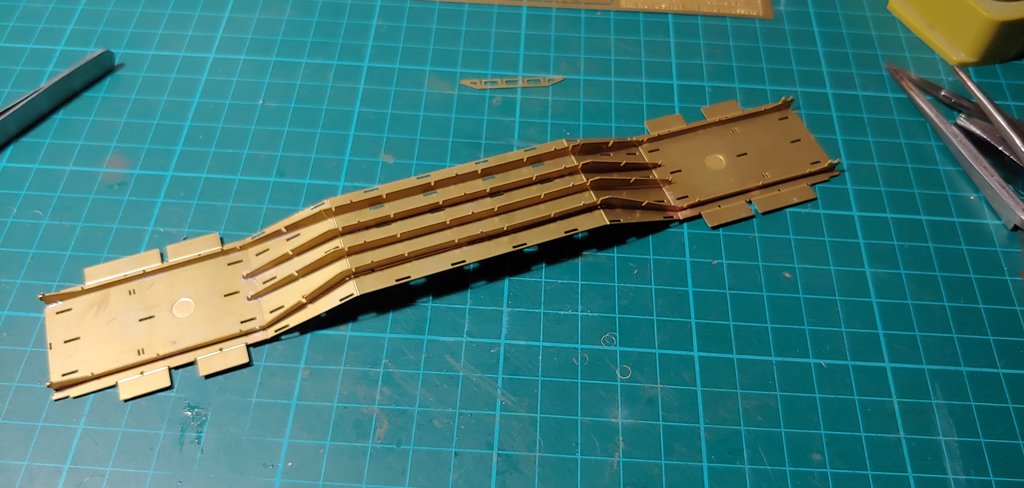

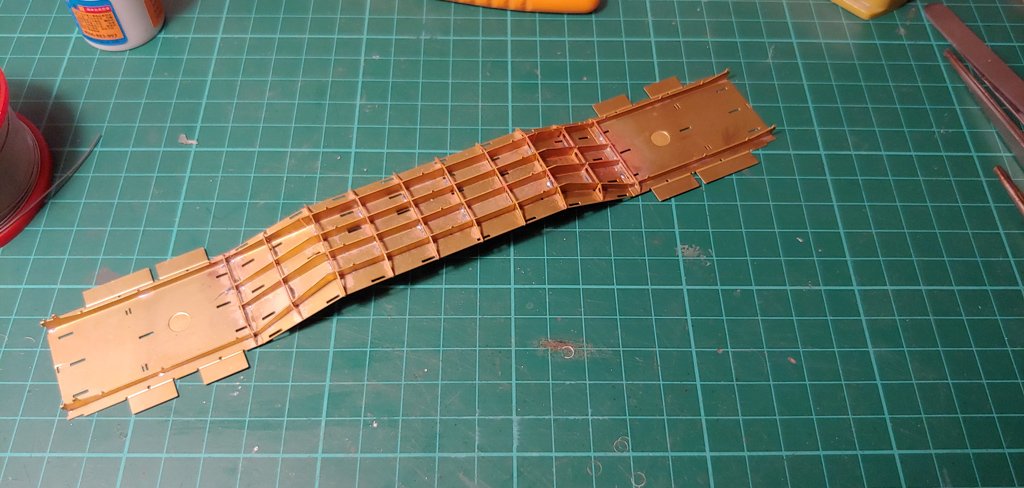

Longheroni e traverse saldate
Parte superiore del pianale pulito dall'eccesso di stagno (ci andrà collocato sopra la fotoincisione del pianale vero e proprio).
Per quanto visto finora direi ottima la progettazione/ingegnerizzazione del modello infatti non ho incontrato alcuna difficoltà.
Per oggi mi fermo qui :mrgreen:

Stay tuned....
Stefano
Avatar utente
IpGio
Messaggi: 594
Iscritto il: domenica 20 maggio 2018, 9:22
Nome: Giorgio
Regione: Lombardia
Città: Nerviano
Stato: Non connesso

Re: Badoni tipo VIID e Carro Uai

Messaggio da IpGio »

Stefano... [264]
[36] IpGio
Giorgio - Nihil difficile volenti
IpGio - I plastici di Gio - https://www.gtg3b.it
Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 14658
Iscritto il: sabato 10 novembre 2012, 15:42
Nome: Massimiliano
Regione: Toscana
Città: Marlia - Lucca
Ruolo: Moderatore
Stato: Non connesso

Re: Badoni tipo VIID e Carro Uai

Messaggio da MrMassy86 »

Ti seguo con molto piacere, bel lavoro continua cosi!!
Massimiliano [253]
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca
Avatar utente
Egidio
Messaggi: 12349
Iscritto il: giovedì 17 maggio 2012, 13:26
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Stato: Non connesso

Re: Badoni tipo VIID e Carro Uai

Messaggio da Egidio »

Procedi bene. Aspetto di poter vedere il resto. Saluti. Egidio. [51]
Egidio Lofrano
Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 4563
Iscritto il: lunedì 27 agosto 2012, 11:14
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Stato: Non connesso

Re: Badoni tipo VIID e Carro Uai

Messaggio da MrPatato76 »

ChioCCia79 ha scritto: sabato 17 ottobre 2020, 10:48
MrPatato76 ha scritto: sabato 17 ottobre 2020, 10:03 Per motorizzare il Badoni ho utilizzato un Roco 214.
Posso chiederti dove hai preso la lastra del carro?
Ciao Roberto, la lastra l'ho presa direttamente da Edgardo (dal sito lama model) [253]
Ciao

potresti mettere il link alla pagina dove hai acquistato il carro?
Non sono riuscito a trovarla su Ebay….
Roberto - "...il bambino che vede un treno lo saluta con la manina, questo non succede con un auto!" (Cit.) - Ciao Roberto
Avatar utente
sal727
Messaggi: 3539
Iscritto il: domenica 26 aprile 2015, 17:22
Nome: Salvatore
Regione: Emilia Romagna
Città: Bologna
Ruolo: Moderatore
Stato: Non connesso

Re: Badoni tipo VIID e Carro Uai

Messaggio da sal727 »

Ciao, Salvatore
Avatar utente
ChioCCia79
Messaggi: 51
Iscritto il: lunedì 29 settembre 2014, 19:16
Nome: Stefano
Regione: Piemonte
Città: Carpignano Sesia
Stato: Non connesso

Re: Badoni tipo VIID e Carro Uai

Messaggio da ChioCCia79 »

sal727 ha scritto: venerdì 6 novembre 2020, 14:16 Deve essere questo
https://www.ebay.it/itm/IL-TRENOPOSTALE ... SwReBZdHty
Esattamente
Stefano
Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 4563
Iscritto il: lunedì 27 agosto 2012, 11:14
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Stato: Non connesso

Re: Badoni tipo VIID e Carro Uai

Messaggio da MrPatato76 »

Grazie 1000
Roberto - "...il bambino che vede un treno lo saluta con la manina, questo non succede con un auto!" (Cit.) - Ciao Roberto
Avatar utente
ChioCCia79
Messaggi: 51
Iscritto il: lunedì 29 settembre 2014, 19:16
Nome: Stefano
Regione: Piemonte
Città: Carpignano Sesia
Stato: Non connesso

Re: Badoni tipo VIID e Carro Uai

Messaggio da ChioCCia79 »

Proseguono i lavori:

Perno fissaggio carrello

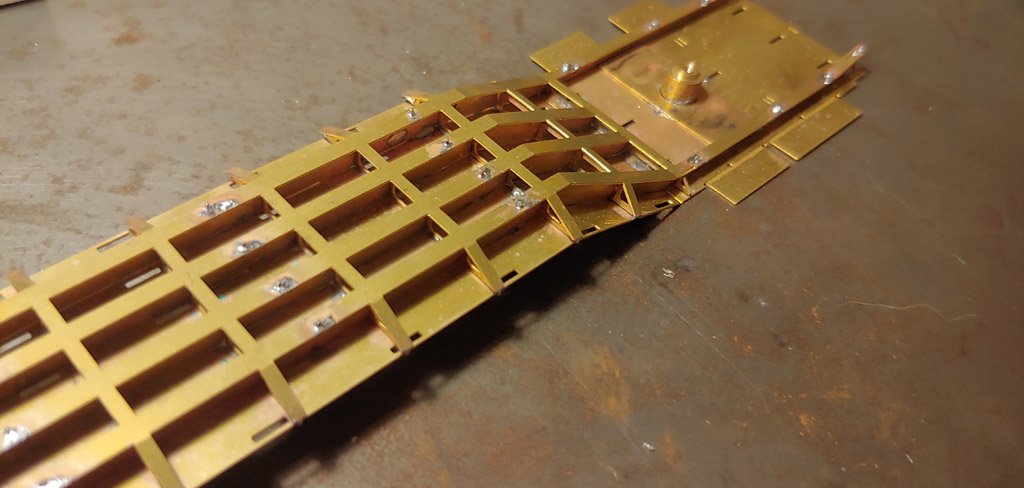

Completamento del telaio

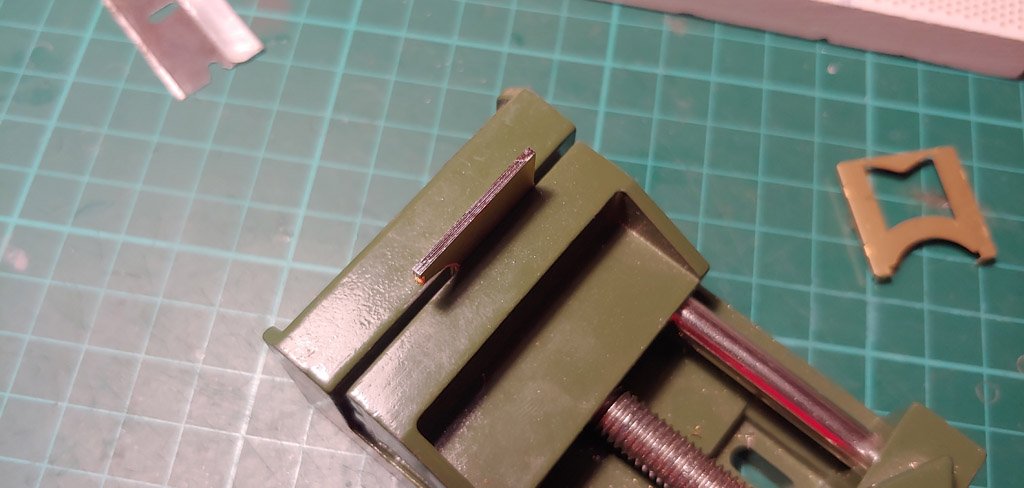

Blocco porta gancio NEM

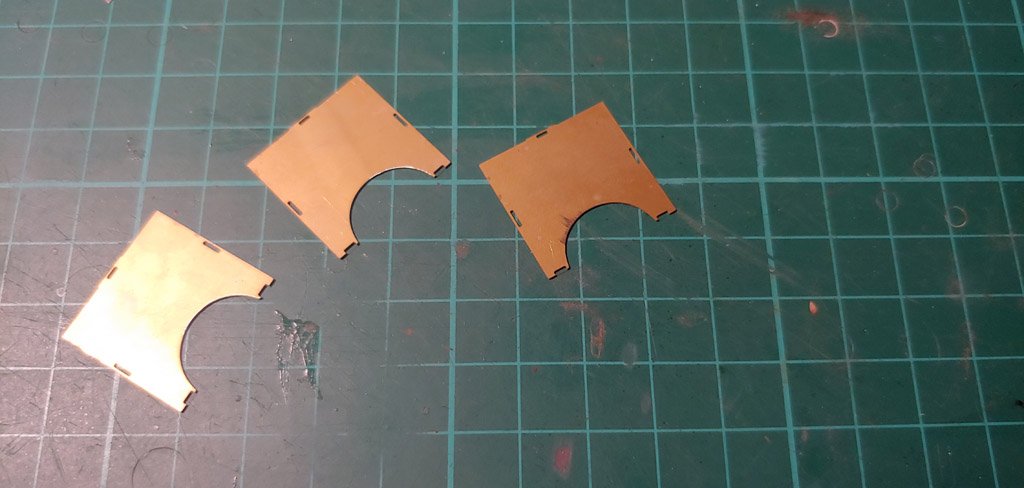

I 3 pezzi vanno uniti per avere lo spessore necessario:

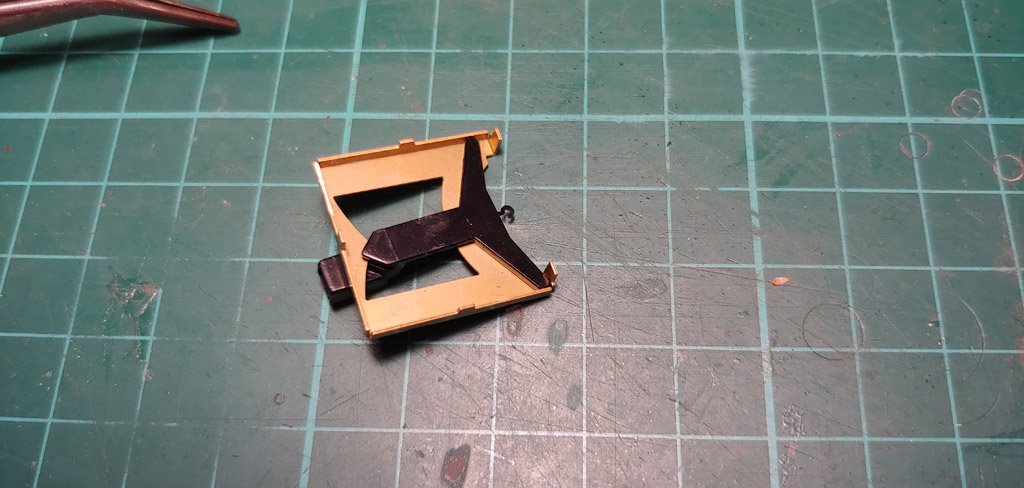

Gabbia porta gancio

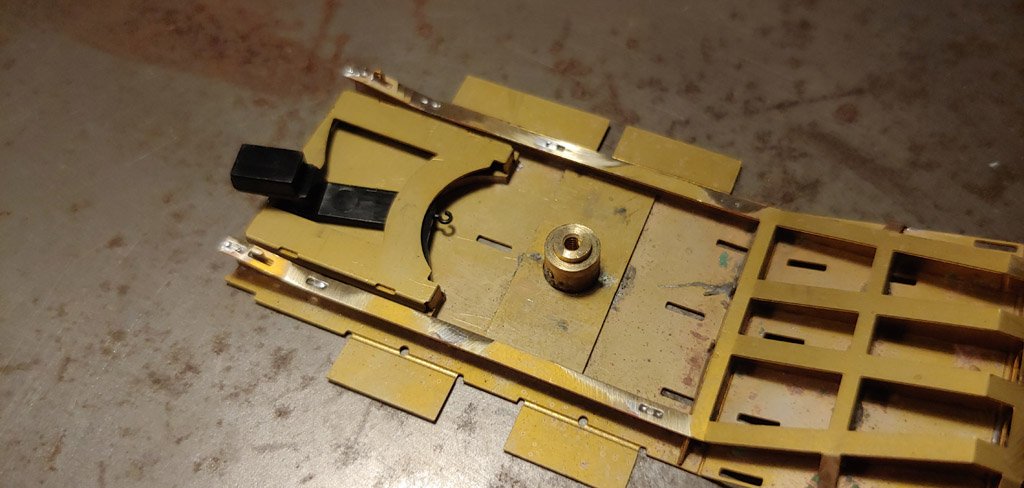

Blocco completo unito al telaio (fare saldature rapide per non rischiare di fondere il porta gancio in plastica):

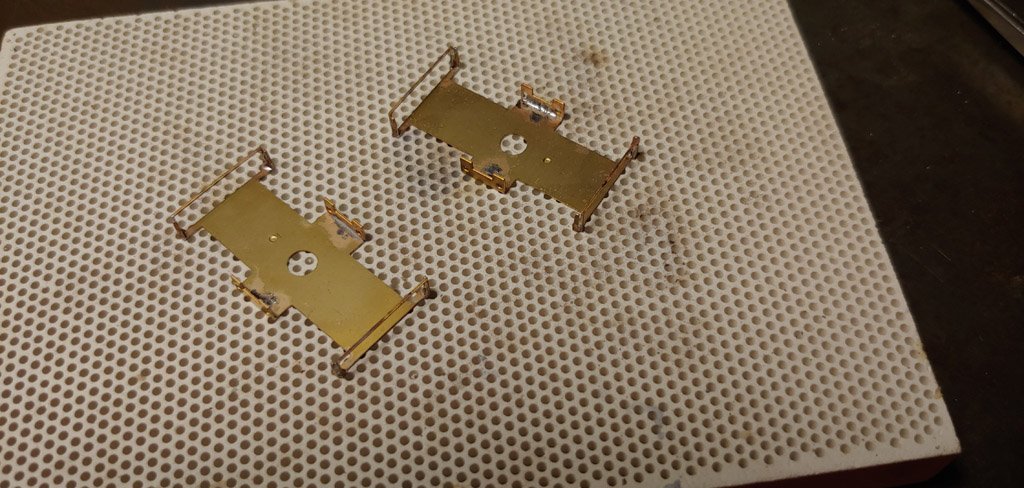

Struttura del carrello:
Questo quanto fatto ieri :D

Adesso i lavori si fermeranno un attimino, causa forza maggiore, perché devo procurarmi 4 respingenti in quanto uno di quelli compresi nel kit mi si è rotto (penso siano in metallo bianco) e colgo quindi l'occasione per sostituirli con quelli in microfusione di ottone.
Inoltre vorrei clonare le fiancate dei carrelli per future elaborazioni.
Stay tuned...
Stefano
Avatar utente
IpGio
Messaggi: 594
Iscritto il: domenica 20 maggio 2018, 9:22
Nome: Giorgio
Regione: Lombardia
Città: Nerviano
Stato: Non connesso

Re: Badoni tipo VIID e Carro Uai

Messaggio da IpGio »

Stefano... [264]
[36] IpGio
Giorgio - Nihil difficile volenti
IpGio - I plastici di Gio - https://www.gtg3b.it
Avatar utente
Egidio
Messaggi: 12349
Iscritto il: giovedì 17 maggio 2012, 13:26
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Stato: Non connesso

Re: Badoni tipo VIID e Carro Uai

Messaggio da Egidio »

Alla grande. Saluti. Egidio. [51]
