Carro Ims TT in fotoincisione

[giuseppe_risso]

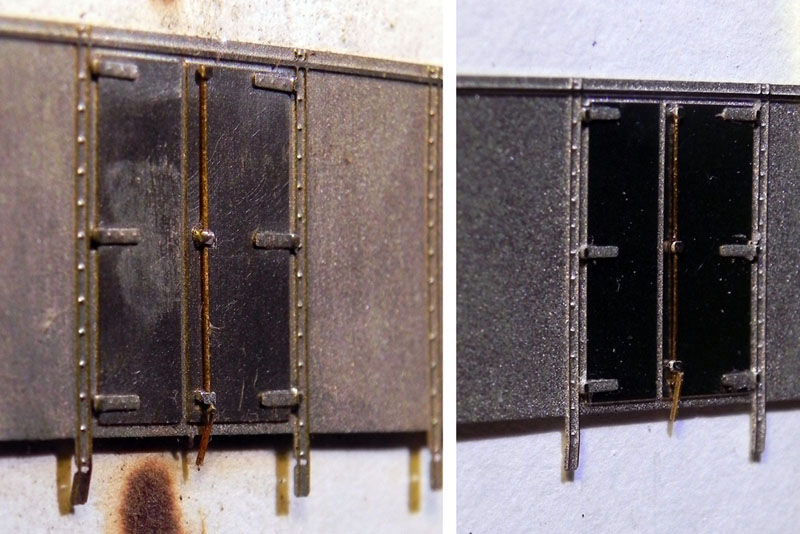

Per la chiusura centrale ho utilizzato del filo di ottone mm. 0,2, ho tagliato i pezzi e li ho ben stesi che non presentassero curvature, poi utilizzando i blocchetti fotoincisi l’ho fissati alla porta.
Sotto con dei pezzetti dello stesso filo ho aggiunto le maniglie per l’apertura.
Immagine:

121,25 KB

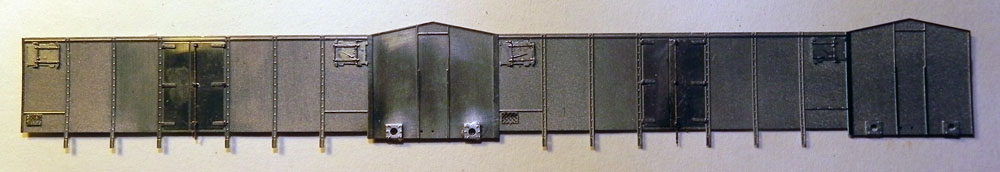

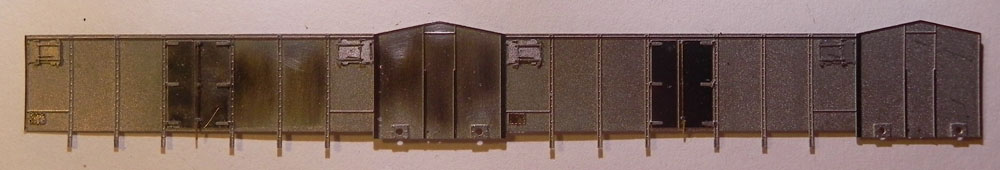

Le due fiancate hanno ora tutti i dettagli fissati e sono pronte per la piegatura e la chiusura, mancano i ganci e le condotte, ma preferisco montarli alla fine perché rischierei di staccarli durante le successive lavorazioni.

Immagine:

50,57 KB
Fiancata incollata.

Immagine:

54,2 KB
Fiuancata brasata.

[giuseppe_risso]

Immagine:

80,02

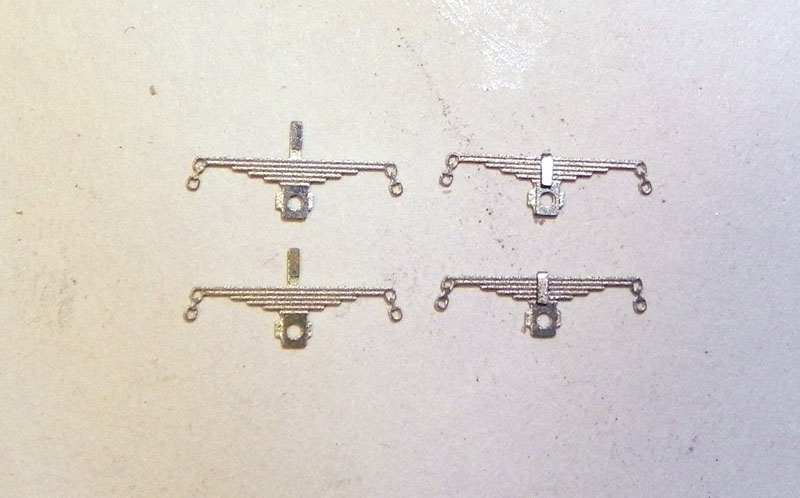

Le balestre a sinistra con la fascia che le lega aperte e a destra chiuse

Immagine:

65,07 KB

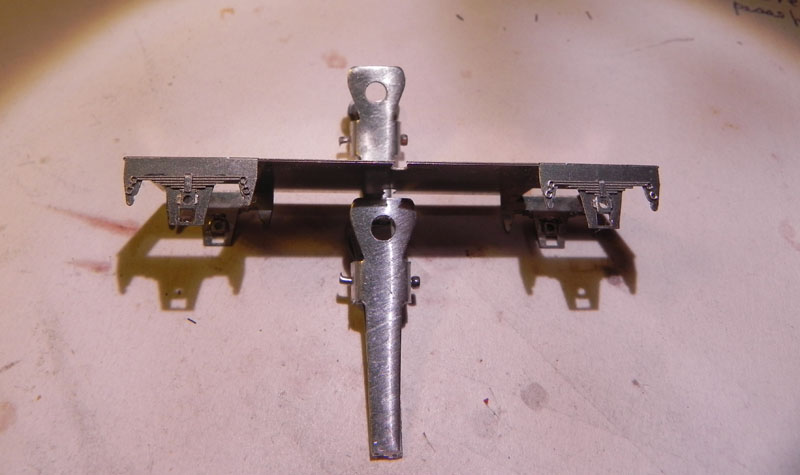

Le balestre fissate sul pianale. Non c'é differenza apparente tra quelle saldate e quelle incollate.



45,89 KB

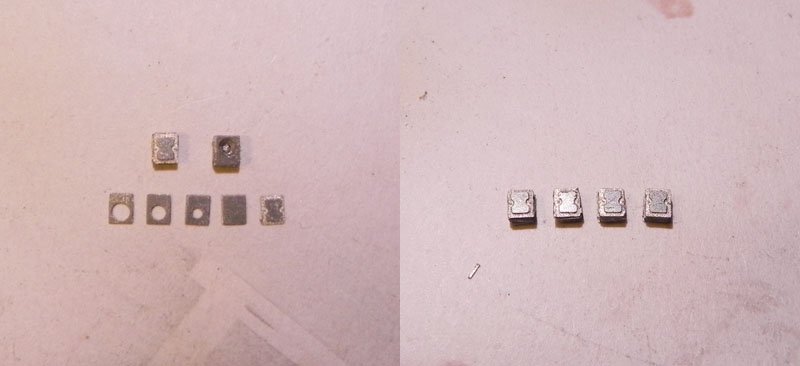

I coprisala sono formati da 5 pezzi che devono essere saldati o incollati gli uni sugli altri. A destra i coprisala finiti.

Immagine:

60,99 KB

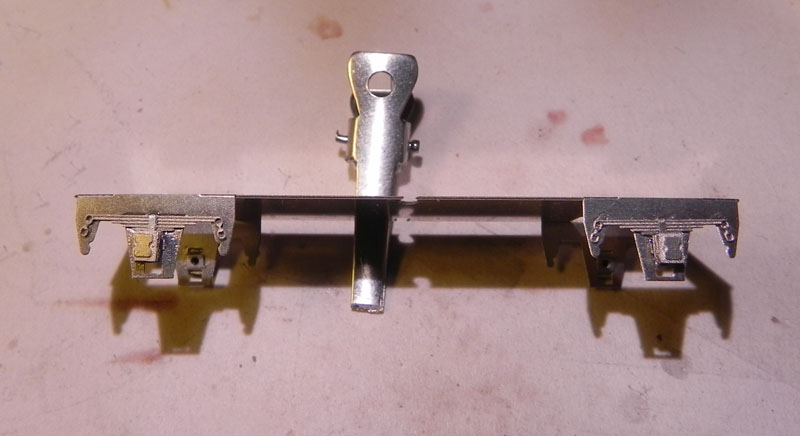

I coprisala montati sulle balestre.

[/b]

43,08 KB

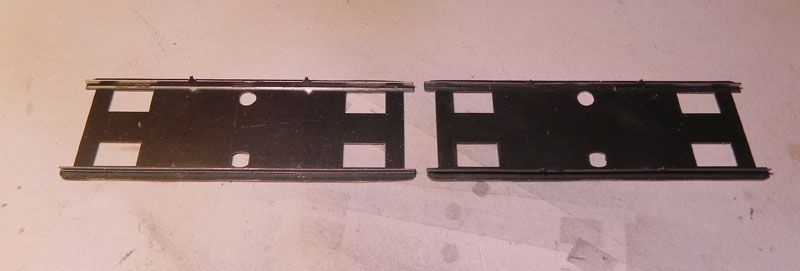

Le travi fissate sotto ai pianali. A sinistra saldate a destra incollate.



68,98 KB
Il pianale é formato da due pezzi che devono essere fissati uno sull'altro. Le 4 aperture servono per permettere alle ruote di entrare nella cassa e non avere contatto con il suo metallo creando corto circuito.

Immagine:

67,43 KB

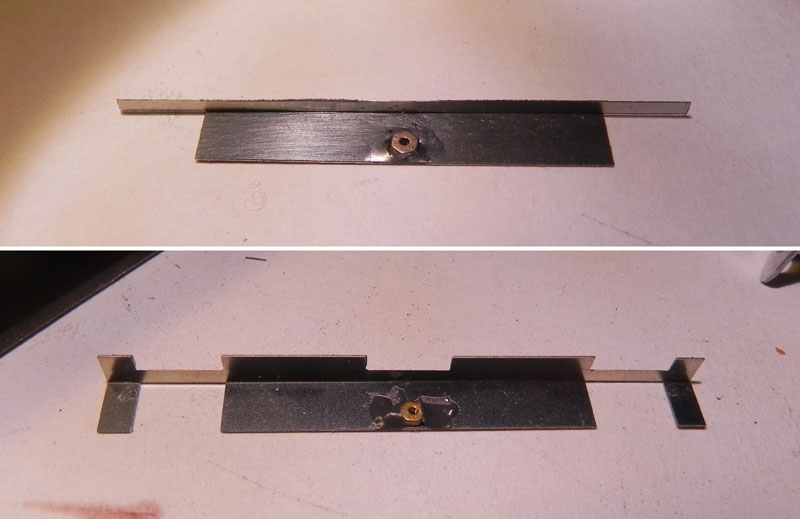

Per fissare il pianale alla cassa ci sono delle squadrette che devono essere posizionate al suo interno e su cui é fissato un dado. Sopra il dado é saldato, sotto é incollato con colla bicomponente per metallo.

Immagine:

58,25 KB

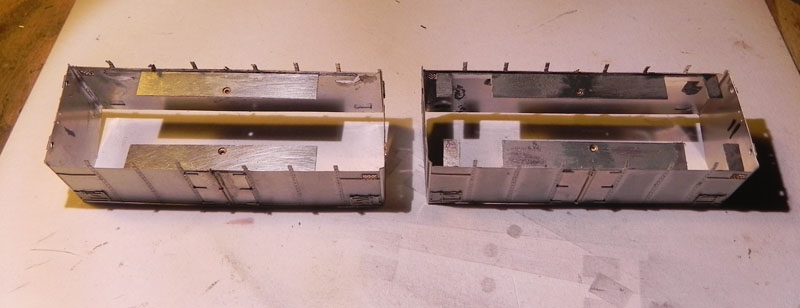

A sinistra le squadrette saldate alla cassa e a destra quelle incollate.

Immagine:

67,82

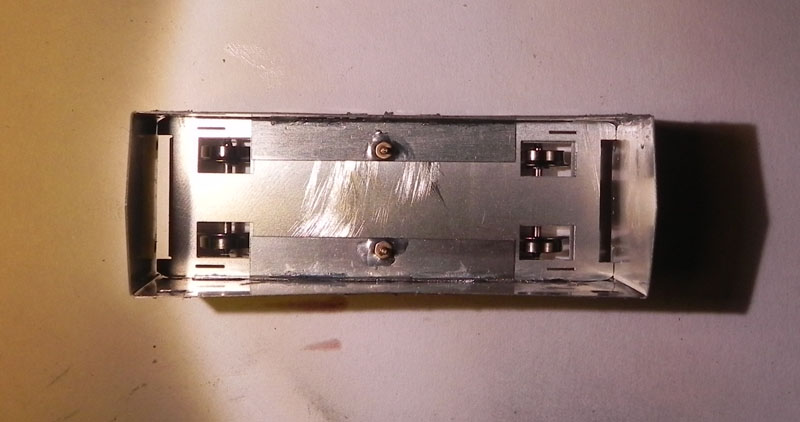

Una prova di montaggio con il pianale avvitato alle squadrette della cassa.

[Andrea]

Che dire Giuseppe...
Sai che la fotoincisione non è il mio forte, ma a me pare un piccolo capolavoro!
Lascio le disquisizioni tecniche ai più esperti...

[Marshall61]

Quoto Andrea, anche io non sono per nulla esperto in materia di fotoincisione, ma....Capperi!!!!, quanto è bello....più che modellismo mi pare artigianato, non è molto semplice realizzare tutto da zero!
Che dire, veramente sono senza parole.....complimenti vivissimi per la realizzazione, nel mio piccolo mi accontenterei di realizzare degli accessori per il paesaggio....la tua ormai è arte!

Ciao, Carlo

[Massimo Salvadori]

Ciao Giuseppe , è un lavoro superbo !

[giuseppe_risso]

Una volta realizzati i pezzi, é molto facile da montare, anche incollandola invece che usare il saldatore.
Lo scopo di questa discussione era proprio far capire che anche chi non l'ha mai fatto può farlo. e spronare un po' l'iniziativa in questo senso.
Altrimenti continueremo a fare TT straniera .

[Massimo Salvadori]

Secondo me la fai un po' troppo facile, ovvero credi che tutti siano capaci come te, la realtà è un filino diversa, comunque quando avrò sistemato alcuni lavori che ho in sospeso ci proverò anch' io a montare uno dei vagoni, alla mal parata prendo il tutto, lo metto in una scatola e mi faccio una bella gita a Chiavari ...

[giuseppe_risso]

Secondo me la fai un po' troppo facile, ovvero credi che tutti siano capaci come te, la realtà è un filino diversa, comunque quando avrò sistemato alcuni lavori che ho in sospeso ci proverò anch' io a montare uno dei vagoni, alla mal parata prendo il tutto, lo metto in una scatola e mi faccio una bella gita a Chiavari ...

Benissimo, sono sicuro che riuscirai e a Chiavari verrai per farmelo vedere finito.
Se tu mi dicessi che vuoi iniziare con la 424 ti sconsiglierei, ma l' Ims é facile e vedrai che se ci prendi passione...

[giuseppe_risso]

Immagine:

124,62 KB

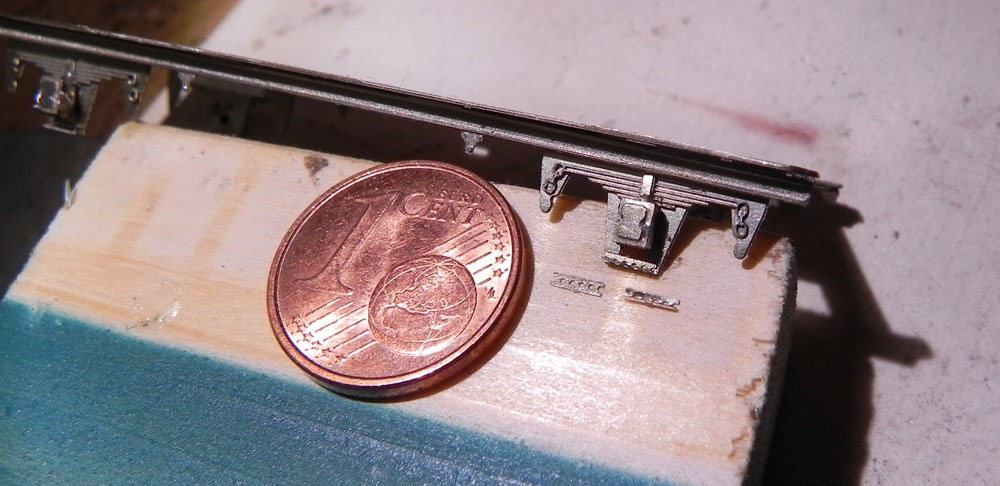

una foto del coprisala con l'aggiunta di una piccola squadretta, il basso si vede aperta e poi piegata.

Immagine:

122,19 KB

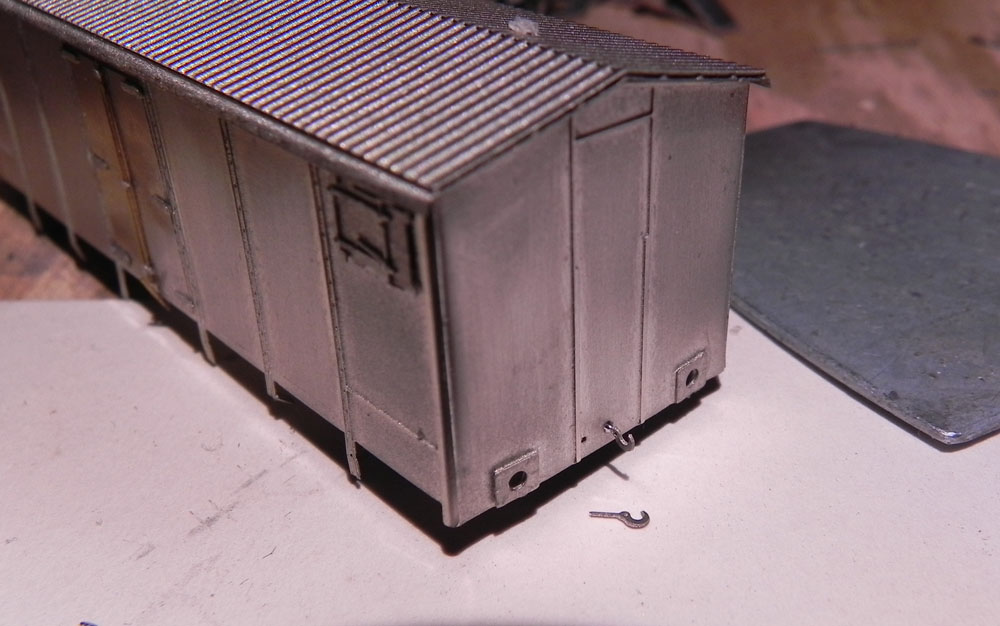

il gancio

Immagine:

62,2 KB

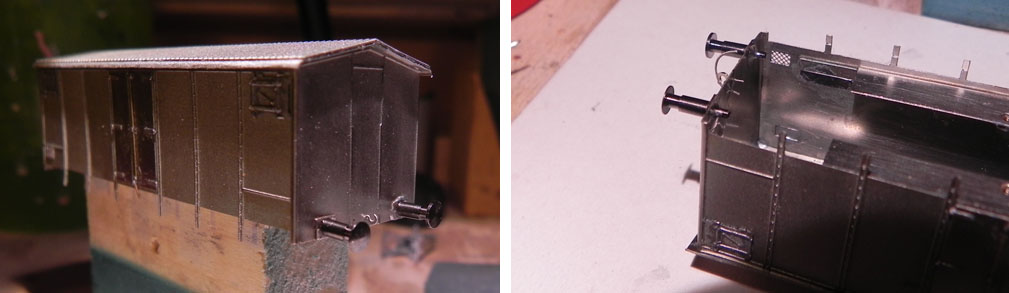

i respingenti visti dall'esterno e dall'interno

Immagine:

70,48 KB

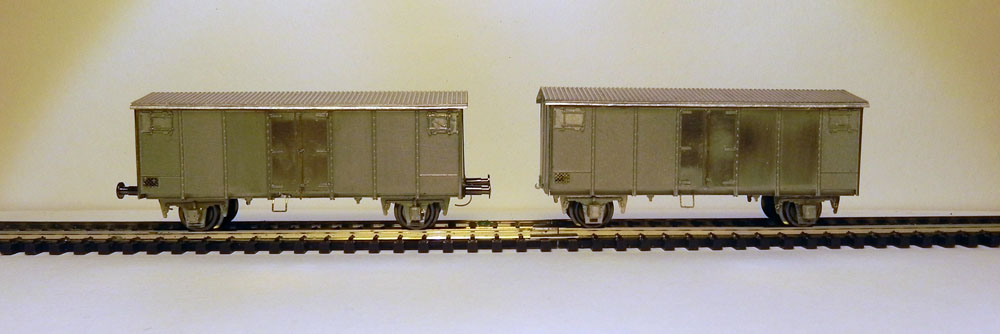

I due carri finiti, a sinistra quello saldato, a destra quello incollato. Quest'ultimo manca dei respingenti e della condotta, che saranno incollati dopo la verniciatura. Questo é un vantaggio che con la saldatura non si ha.

Immagine:

68,11 KB

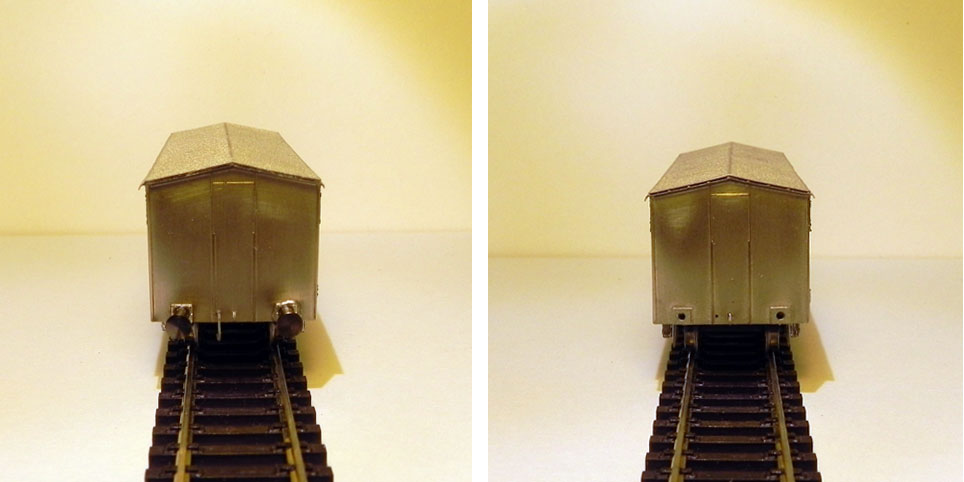

i carri visti di fronte

Immagine:

134,82 KB

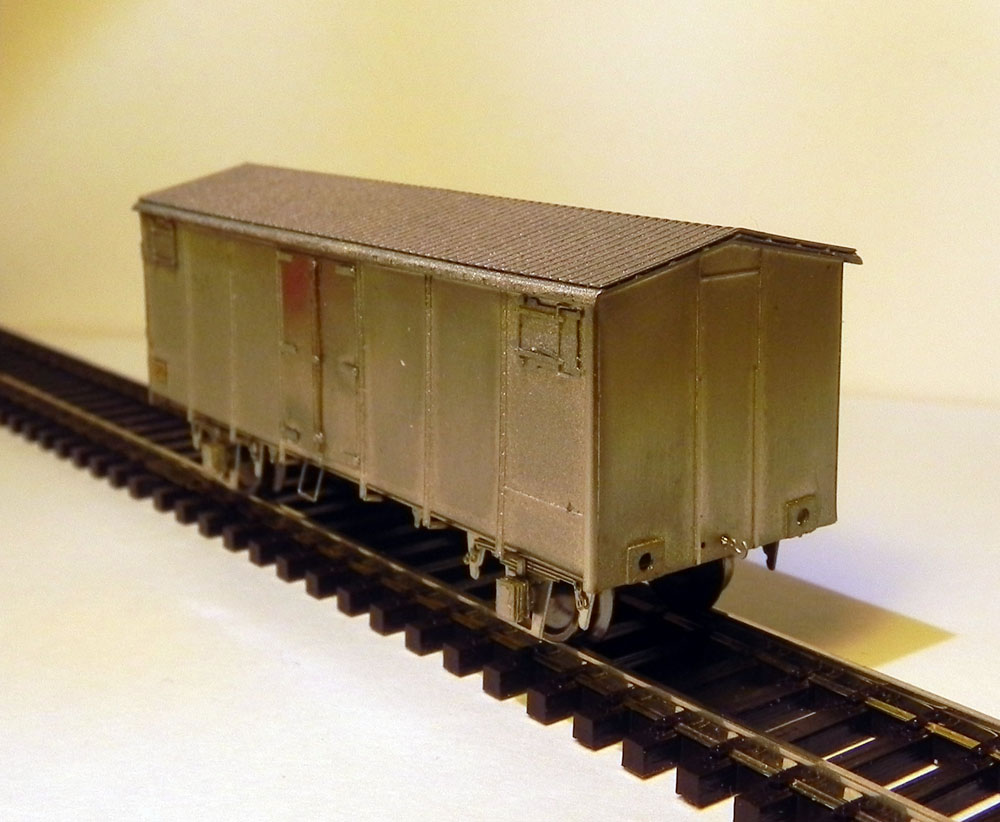

il carro saldato visto di tre quarti.

Immagine:

139,97 KB

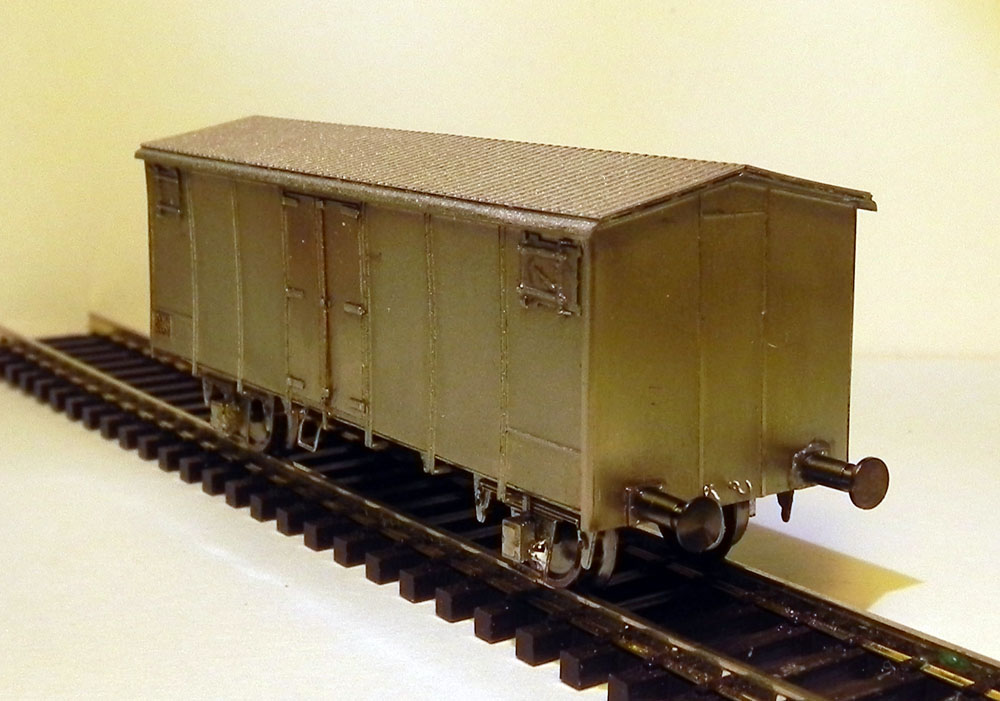

il carro incollato di tre quarti.
In conclusione, apparentemente non c'é diversità tra il carro saldato e quello incollato. Indubbiamente il primo é più robusto, ma anche chi non ha dimestichezza con il saldatore può tranquillamente montare modelli fotoincisi

[Andrea]

Complimenti Giuseppe, "semplicemente" stupendo.

[giuseppe_risso]

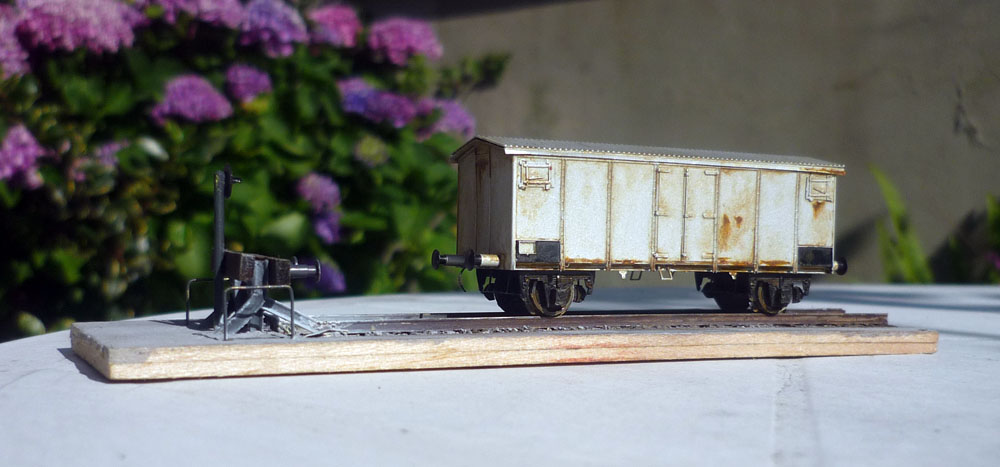

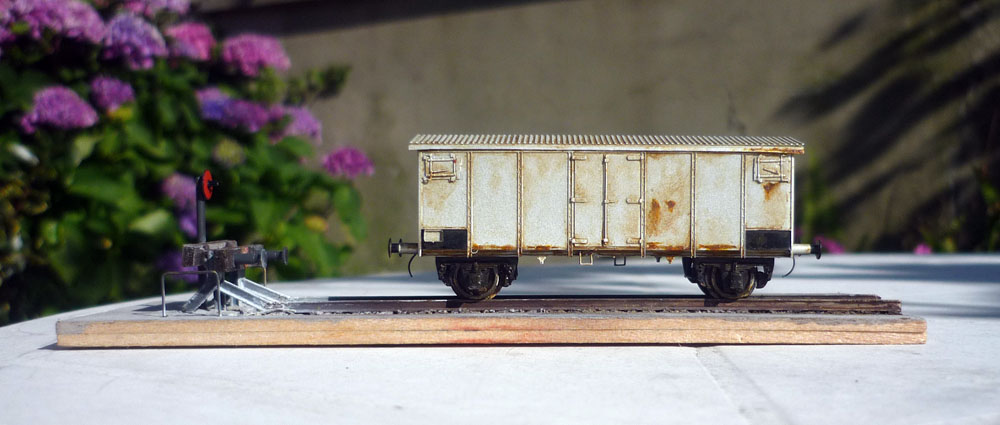

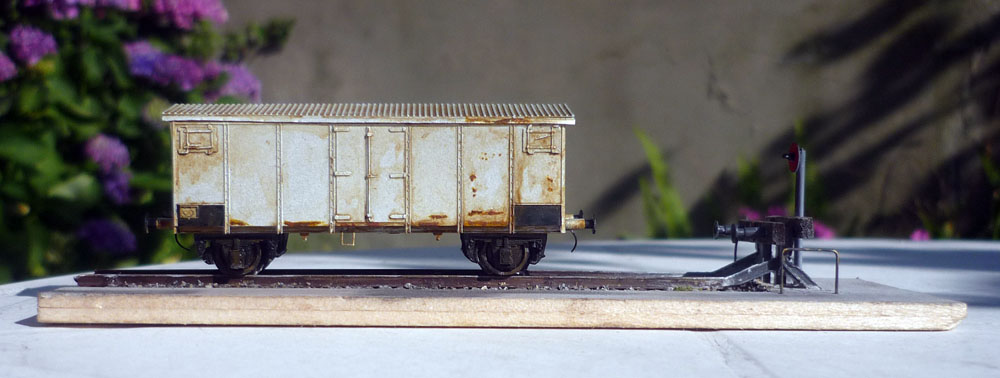

Questi giorni ho provato ad invecchiare uno dei carri, ho scelto di farlo un po' arrugginito.

Immagine:

87,65 KB

Immagine:

97,05 KB

Immagine:

96,48 KB

[Andrea]

Bravo Giuseppe, l'effetto ruggine a me pare perfetto!

[officine adami]

ciao a tutti
Non posso che unirmi al coro per fare i miei complimenti a Giuseppe, oltretutto il carro ims e uno dei miei preferiti, farei convogli solo con quelli!
Non so se è tua, ma l'idea di scavare i piatti di giunzione delle pareti per poter ottenere le chiodature bombate mi piace molto. Complimenti!
Ps. confermo che oltre ai lavori per costruire l'E 626 in N ho iniziato a disegnare la stessa macchina in TT.
Salutoni e ci si vede a Novegro

[giuseppe_risso]

ciao a tutti
Non posso che unirmi al coro per fare i miei complimenti a Giuseppe, oltretutto il carro ims e uno dei miei preferiti, farei convogli solo con quelli!
Non so se è tua, ma l'idea di scavare i piatti di giunzione delle pareti per poter ottenere le chiodature bombate mi piace molto. Complimenti!
Ps. confermo che oltre ai lavori per costruire l'E 626 in N ho iniziato a disegnare la stessa macchina in TT.
Salutoni e ci si vede a Novegro

Grande notizia quella della 626.
Io ho una copia della lastrina di Marco Siccardi, ma é ancora piatta come me l'ha data... .
Quella dello scavare la parete per ottenere le chiodature é una pratica già usata da altri in scala N.
Io l'ho usata sia qui che nella 424.
L'unico problema é che devi avere uno che fa la fotoincisione molto bene o te le bruciano.
A me é successo negli sportelli della fiancata della 424

[Massimo Salvadori]

Interessantissima la notizia del E.626 in scala TT. Aspetto fiducioso [:I]

[massimiliano]

ti faccio i mie complimenti giuseppe di fronte a tanta bravura ti faccio tanto di cappello

[officine adami]

Ciao a tutti
A Giuseppe chiedo: chi è il tuo fotoincisore di fiducia?
Io, attualmente, ho contatti con la nota Lasertech e EXELLA. Qust'ultima lavora molto bene, ottimi prezzi e buona qulità, sono un gruppo con casa madre in Romania e sedi in Italia, Spagna, Francia e Cina, accettano anche piccoli lotti e consegnano in due settimane.
Tornando alla 626 in scala TT; sono consapevole che, visto l'attuale piccolo mercato di nicchia, non si piò pensare a numeri importanti, ma perlomeno forse contribuirà a sensibilizzare altri piccoli produttori a considerare sempre di più la "scala perfetta".
saluti Moreno

[zilianiclaudio]

Non ho parole Veramente, Giuseppe ma ? come fai ? Sono rimasto con il naso appiccicato al video per 20 minuti Non posso che farti i più grandi complimenti.

Ciao Claudio

[officine adami]

Ciao a tutti

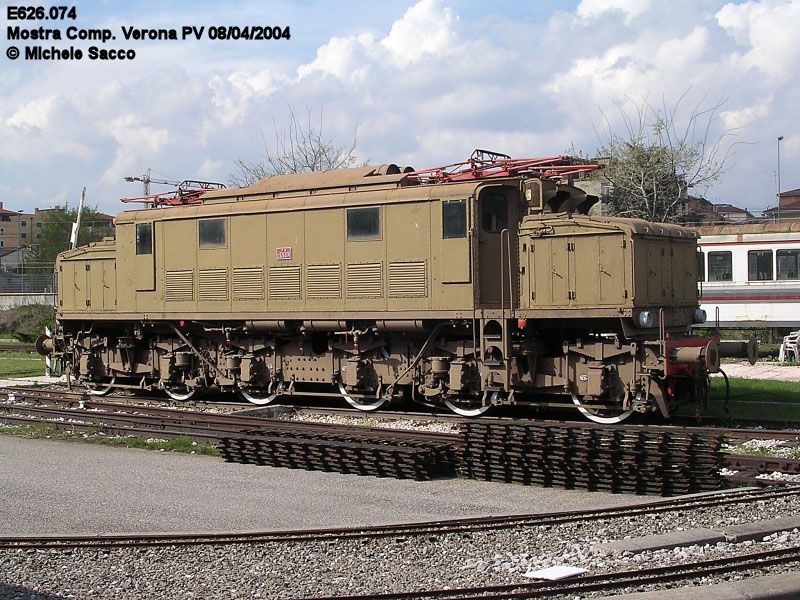

Questa è la E 626 074 del d.l. di Verona e questa sarà la 626 alla quale stò lavorando.
