Sistema modulare scala Z/1:220 Deister di Alfaluna

#1 Messaggio da Alfaluna »

[101]
Eccomi qui con la mia prima discussione.
Allora, ho deciso di provare a cimentrmi con questo sistema Deister, cosa succederà non lo sò, magari continuerò magari lo abbandonerò a breve oppure diventerò cosi bravo che lo attaccherò con quello di Roberto (scherzo ovviamente il mio non avrà mai ugual bellezza).
Ringrazio dunque in anticipo chi mi aiuterà in questo percorso, sarà una discussione dove almeno all'inizio da parte vs. sarà un tutto dare perchè al momento non sò cosa potro portare di costruttivo per arricchire la vs. esperienza in ambito ferromodellistico.


Lorenzo Gran pasticcione in libertà vigilata

Avatar utente
Alfaluna
Messaggi: 527
Iscritto il: martedì 7 giugno 2022, 20:43
Nome: Lorenzo
Regione: Lombardia
Città: Vittuone
Stato: Non connesso

Re: Sistema modulare scala Z/1:220 Deister di Alfaluna

#2 Messaggio da Alfaluna »

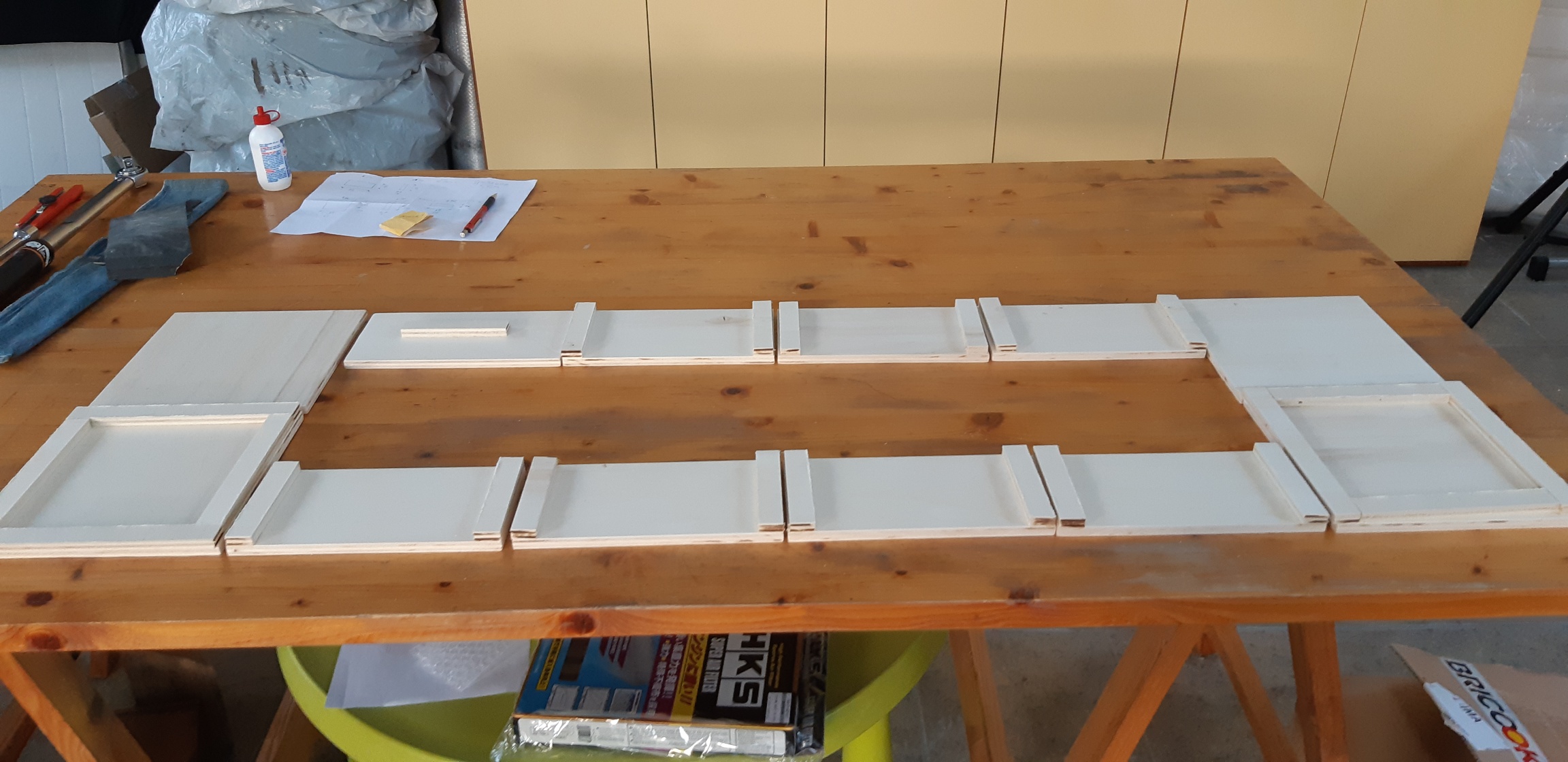

Sull'onda dell entusiasmo sono andato dal Briko a farmi tagliare i primi moduli come da misure standard.

.....purtroppo l'omino del Brico ha sbagliato la distinta di taglio come si può vedere ed io me ne sono accorto solamnte in fase di controllo a casa [105]
Adesso farmi tagiare gli ultimi 9 stuzzicadenti che mancano la vedo dura; probabilmente comprerò un listello già in misura e procedero personalmente con il taglio.
Non hai i permessi necessari per visualizzare i file allegati in questo messaggio.
Lorenzo Gran pasticcione in libertà vigilata

Avatar utente
v200
Messaggi: 10409
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: Torino
Ruolo: Moderatore
Stato: Non connesso

Re: Sistema modulare scala Z/1:220 Deister di Alfaluna

#3 Messaggio da v200 »

Aspetto i prossimi passi.
Fa piacere vedere un nuovo progetto in Z. 😉
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
IpGio
Socio GAS TT
Messaggi: 3835
Iscritto il: domenica 20 maggio 2018, 9:22
Nome: Giorgio
Regione: Lombardia
Città: Nerviano
Ruolo: co-amministratore
Stato: Non connesso

Re: Sistema modulare scala Z/1:220 Deister di Alfaluna

#4 Messaggio da IpGio »

Molto bene un progetto modulare in Z che si aggiunge.
TuTTo da seguire con interesse.
[253]
[36] IpGio
Giorgio Nihil difficile volenti
N/TT/H0-Ep.III-IT GASTT/FIMF
IpGio I plastici di Gio https://www.gtg3b.it

Avatar utente
robiravasi62
Messaggi: 1106
Iscritto il: martedì 30 dicembre 2014, 11:49
Nome: roberto
Regione: Lombardia
Città: belgioioso
Stato: Non connesso

Re: Sistema modulare scala Z/1:220 Deister di Alfaluna

#5 Messaggio da robiravasi62 »

Molto interessante, seguo
Roberto

Avatar utente
FrancoV
Messaggi: 1558
Iscritto il: sabato 15 febbraio 2020, 17:45
Nome: Franco
Regione: Piemonte
Città: Bosconero
Stato: Non connesso

Re: Sistema modulare scala Z/1:220 Deister di Alfaluna

#6 Messaggio da FrancoV »

:-? ignoro cosa sia questo "sistema Deister", saresti così gentile da illuminarmi in proposito? [278]
Franco -Etroit, quoi qu'il soit!

Avatar utente
IpGio
Socio GAS TT
Messaggi: 3835
Iscritto il: domenica 20 maggio 2018, 9:22
Nome: Giorgio
Regione: Lombardia
Città: Nerviano
Ruolo: co-amministratore
Stato: Non connesso

Re: Sistema modulare scala Z/1:220 Deister di Alfaluna

#7 Messaggio da IpGio »

Mi permetto un suggerimento Lorenzo, modificare il titolo un momentino criptico della discussione per facilitare la ricerca da parte degli amici appassionati tramite Internet.
Tra "Deister", "Z" e il tuo nickname, sfido chiunque a trovare in rete dove si parli, in lingua italiana, di un interessante progetto in scala Z basato su un sistema modulare.
Se lo desideri puoi cambiare il titolo, pensando a come un utente qualsiasi cercherebbe di trovare info sul tema scala Z, fammi sapere tenendo presente che la modifica è a tua insindacabile discrezione.
Da ultimo correggi la firma.
[253]
[36] IpGio
Giorgio Nihil difficile volenti
N/TT/H0-Ep.III-IT GASTT/FIMF
IpGio I plastici di Gio https://www.gtg3b.it

Avatar utente
v200
Messaggi: 10409
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: Torino
Ruolo: Moderatore
Stato: Non connesso

Re: Sistema modulare scala Z/1:220 Deister di Alfaluna

#8 Messaggio da v200 »

@ Franco, il sistema modulare Deister-Dilen XS è nato in Germania tra alcuni gruppi di Zetties ( Zetisti ) per avere un modulare molto semplice da assemblare e trasportare per le serate sociali da svolgersi sia nella sede che in altre occasioni di ritrovo.
Per la costruzione si era optato di basarsi molto sulla semplicità sia costruttiva che scenica, quindi si scelse il sistema analogico senza elettronica, pochi fili ,dimensioni ridotte dei moduli e ambientazione primaverile.
per i binari la prima scelta furono i mini Trains ma causa scarsa disponibilità si passò ai Rokuhan , questi binari grazie al loro sistema di aggancio ben si presta al modulare Deister facilitandone l'accostamento tra i moduli.
Con il tempo il sistema Deister è stato leggermente abbandonato per passare ad altri sistemi modulari più complessi sia dal punto di vista elettrico/elettronico compreso l'utilizzo del digitale che con differenti misure e modi di aggancio, ma continua ad esserci un folto gruppo di estimatori del deister, se interessa vedi il mio modulare in lavorazione viewtopic.php?f=146&t=15613
Vi troverai foto e dettagli per approfondire il discorso
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
v200
Messaggi: 10409
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: Torino
Ruolo: Moderatore
Stato: Non connesso

Re: Sistema modulare scala Z/1:220 Deister di Alfaluna

#9 Messaggio da v200 »

Ecco un filmato del sistema Deister in funzione.
Negli anni vi sono stati portati alcuni miglioramenti

Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
FrancoV
Messaggi: 1558
Iscritto il: sabato 15 febbraio 2020, 17:45
Nome: Franco
Regione: Piemonte
Città: Bosconero
Stato: Non connesso

Re: Sistema modulare scala Z/1:220 Deister di Alfaluna

#10 Messaggio da FrancoV »

Grazie, andrò a dormire meno ignorante di quando mi sono svegliato ;-) [278]
Franco -Etroit, quoi qu'il soit!

Avatar utente
Alfaluna
Messaggi: 527
Iscritto il: martedì 7 giugno 2022, 20:43
Nome: Lorenzo
Regione: Lombardia
Città: Vittuone
Stato: Non connesso

Re: Sistema modulare scala Z/1:220 Deister di Alfaluna

#11 Messaggio da Alfaluna »

Giusta osservazione Giorgio, titolo modificato.
Lorenzo Gran pasticcione in libertà vigilata

Avatar utente
Alfaluna
Messaggi: 527
Iscritto il: martedì 7 giugno 2022, 20:43
Nome: Lorenzo
Regione: Lombardia
Città: Vittuone
Stato: Non connesso

Re: Sistema modulare scala Z/1:220 Deister di Alfaluna

#12 Messaggio da Alfaluna »

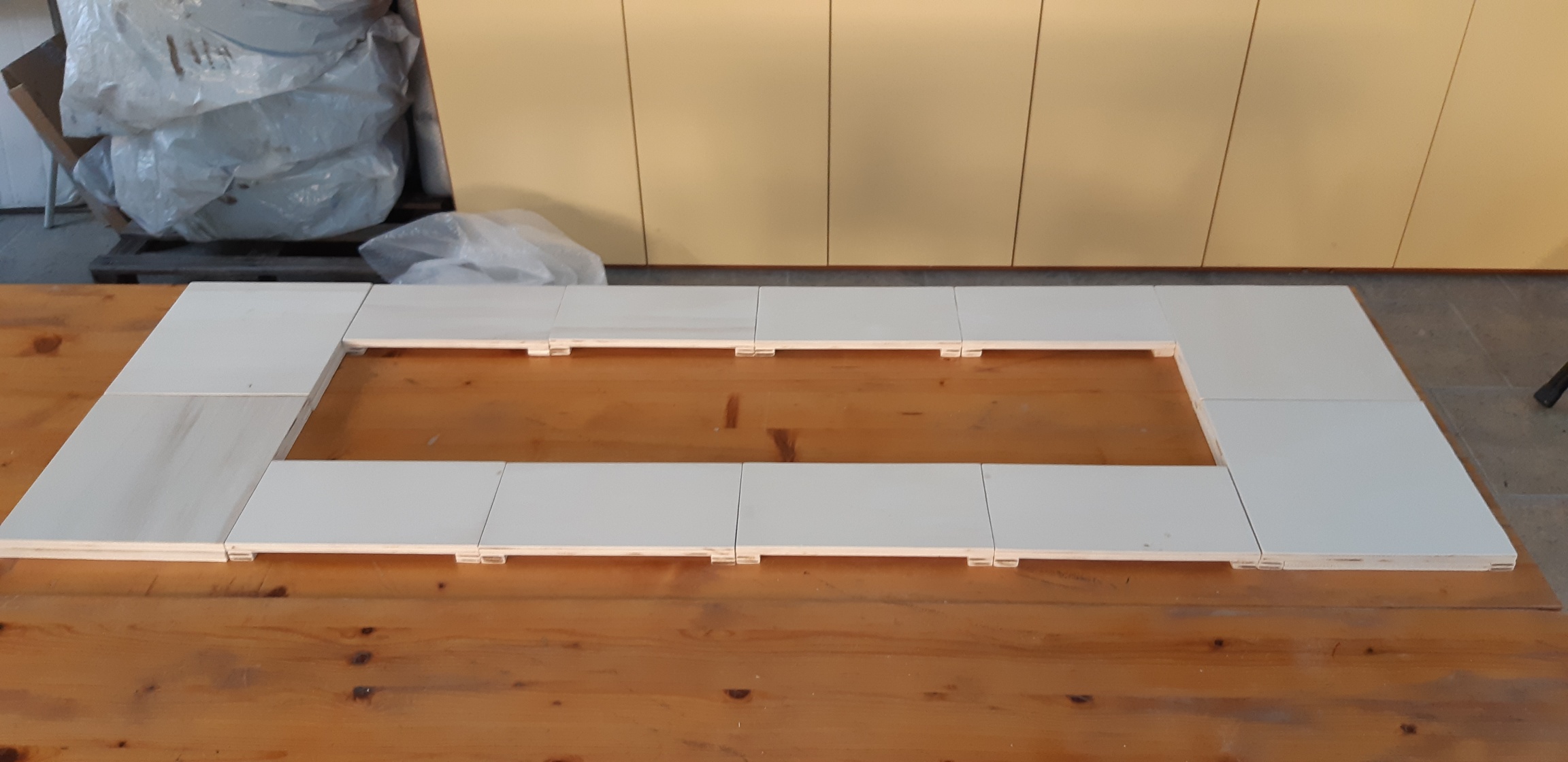

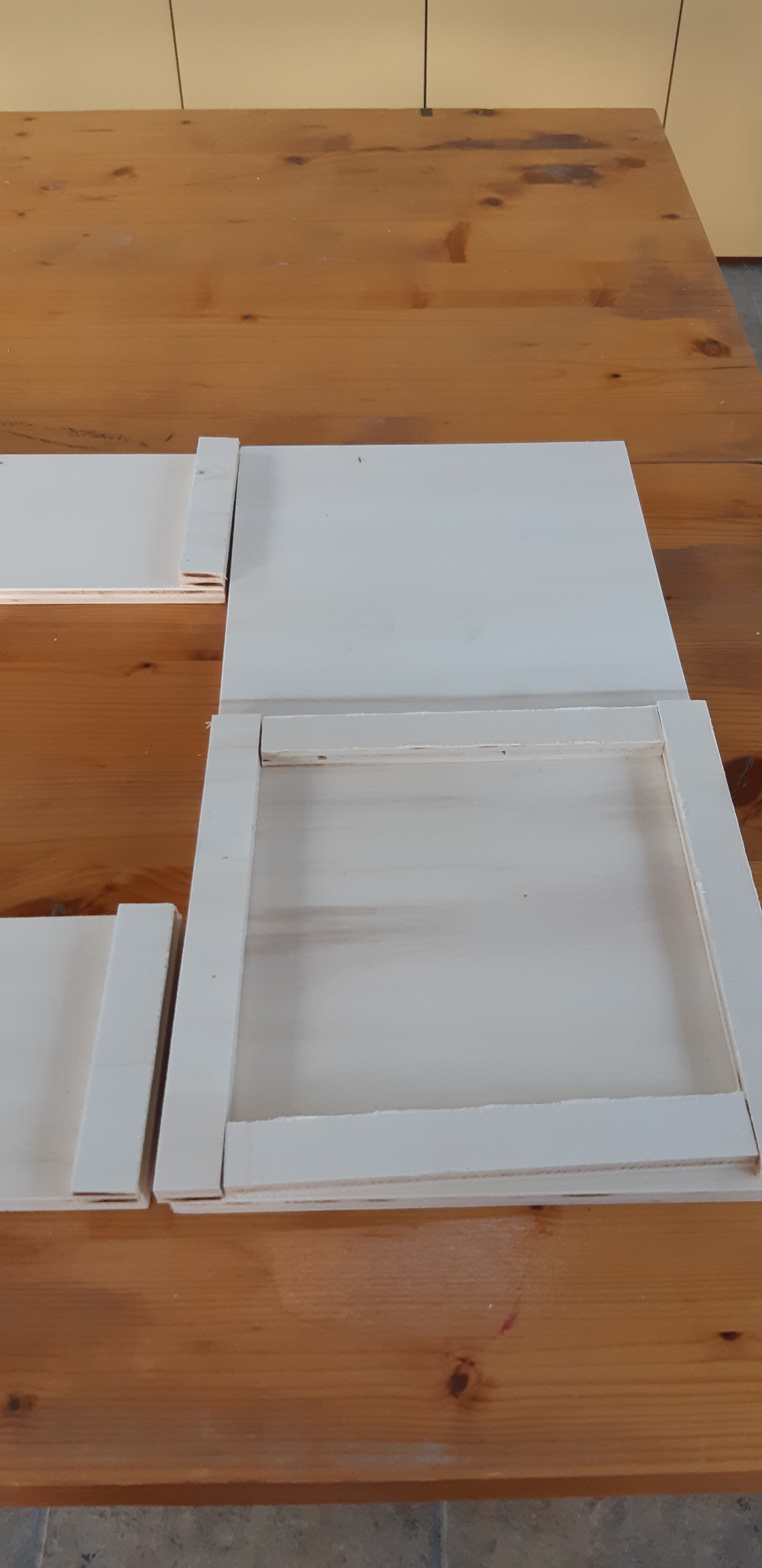

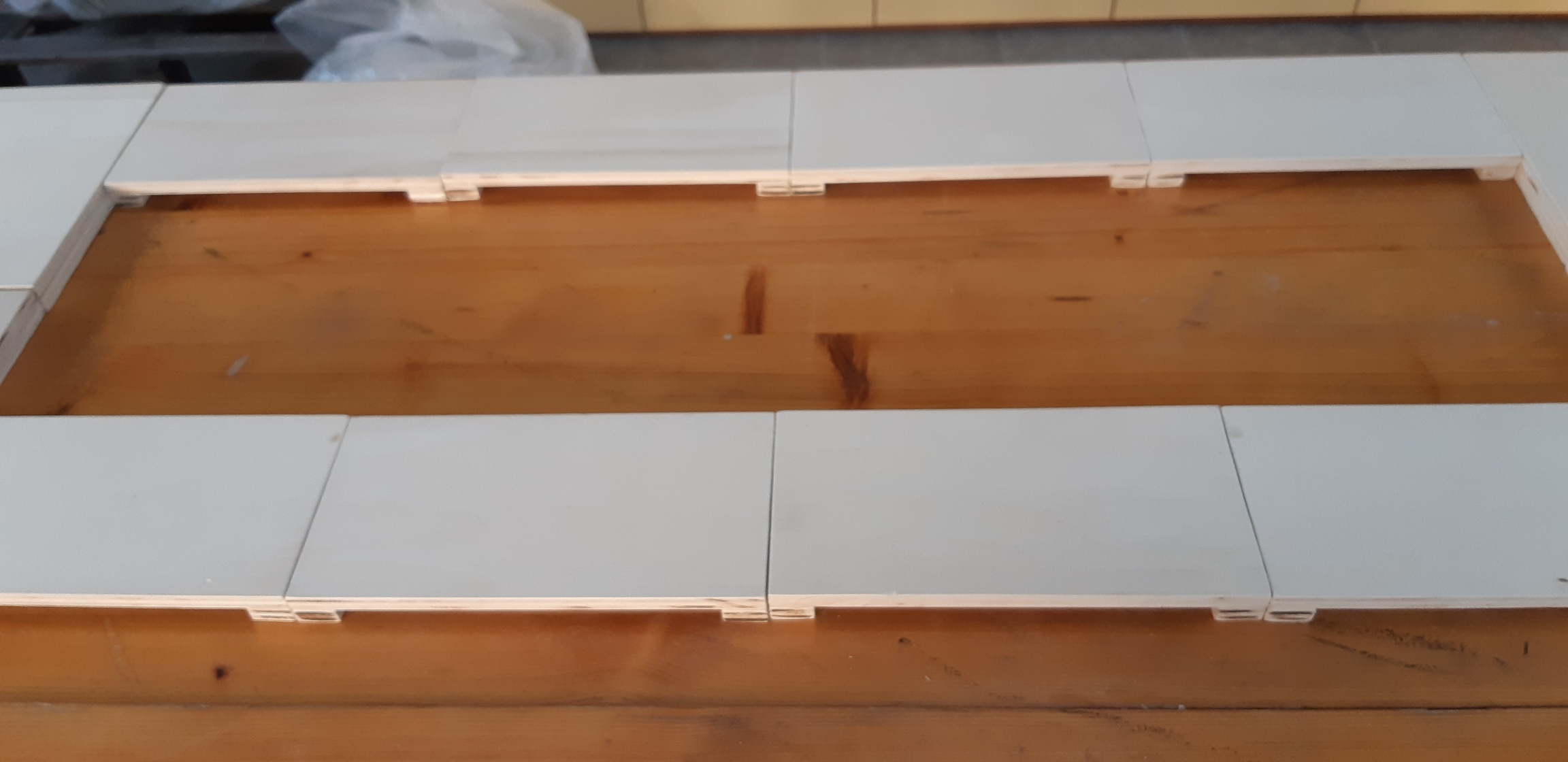

Oggi abbiamo incollato i listelli ai ripiani.
I moduli curvi non mi sono venuti precisissimi, la mia manualità si deve allenare di piùcerto il taglio del Brico non mi ha aiutato.
Dovrò prossimamente andare di carta vetrata [105]
Non hai i permessi necessari per visualizzare i file allegati in questo messaggio.
Lorenzo Gran pasticcione in libertà vigilata

Avatar utente
v200
Messaggi: 10409
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: Torino
Ruolo: Moderatore
Stato: Non connesso

Re: Sistema modulare scala Z/1:220 Deister di Alfaluna

#13 Messaggio da v200 »

Non preoccuparti più di tanto, ho rettificato le testate con il piallatore elettrico:(
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
Alfaluna
Messaggi: 527
Iscritto il: martedì 7 giugno 2022, 20:43
Nome: Lorenzo
Regione: Lombardia
Città: Vittuone
Stato: Non connesso

Re: Sistema modulare scala Z/1:220 Deister di Alfaluna

#14 Messaggio da Alfaluna »

v200 ha scritto: sabato 11 giugno 2022, 21:12 Non preoccuparti più di tanto, ho rettificato le testate con il piallatore elettrico:(
....mi tocchera la stessa sorte [105]

Roberto, pongo a te o a chiunque voglia intervenire un a domanda.
Su questo sistema posso fare viaggiare due o più treni alternativamente?
L'ho dato per scontato ma ora più mi informo e più ho dubbi [106]

Vorrei fare una stazione con due binari, un tronchino che magari proprio tronchino non è
(vorrei che si allungasse un pò nel modulo curvo creando un pezzetto di doppio binario) e magari un deposito locomotiva.

Queste le intenzioni, analisi di fattibilita?
Lorenzo Gran pasticcione in libertà vigilata

Avatar utente
v200
Messaggi: 10409
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: Torino
Ruolo: Moderatore
Stato: Non connesso

Re: Sistema modulare scala Z/1:220 Deister di Alfaluna

#15 Messaggio da v200 »

Con un tracciato a linea singola per far circolare due treni devi per forza utilizzare l'alternanza, ovvero sfruttando i deviatoi pensanti ( conduzione elettrica in base alla posizione degli aghi sulla deviata . Già predisposti i Rokuhan di fabbrica ) con le dovute soste riesci a far girare i due convogli .
Dovrai ovviamente avere in stazione binari di sosta abbastanza lunghi per accogliere il convoglio da fermare e sorpassare ( vedi la mia stazione).
Ora se utilizzi le misure dei moduli canonici avere un doppio tracciato in curva potrà darti qualche problema sul binario interno con rotabili lunghi.
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
v200
Messaggi: 10409
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: Torino
Ruolo: Moderatore
Stato: Non connesso

Re: Sistema modulare scala Z/1:220 Deister di Alfaluna

#16 Messaggio da v200 »

Comunque di base la tua idea di tracciato è fattibile
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
FrancoV
Messaggi: 1558
Iscritto il: sabato 15 febbraio 2020, 17:45
Nome: Franco
Regione: Piemonte
Città: Bosconero
Stato: Non connesso

Re: Sistema modulare scala Z/1:220 Deister di Alfaluna

#17 Messaggio da FrancoV »

Premesso che non capisco nulla di scala Z e non conosco la geometria degli scambi, tecnicamente fare un ovale con un binario di raddoppio e un tronchino non mi sembra nulla di straordinario ma a questo punto sarebbe meglio disegnare prima il tracciato e poi i moduli .... o no? [278]
Franco -Etroit, quoi qu'il soit!

Avatar utente
marione
Socio GAS TT
Messaggi: 2359
Iscritto il: lunedì 4 marzo 2013, 13:41
Nome: Mario
Regione: Lombardia
Città: treviglio
Stato: Non connesso

Re: Sistema modulare scala Z/1:220 Deister di Alfaluna

#18 Messaggio da marione »

Complimenti per il filmatino.
Il tedesco parlato è davvero a livello elementare e fermando ogni tanto magari con un avanti indietro si riesce a capire quanto stanno dicendo!

Marione
Mario Mancastroppa

Avatar utente
IpGio
Socio GAS TT
Messaggi: 3835
Iscritto il: domenica 20 maggio 2018, 9:22
Nome: Giorgio
Regione: Lombardia
Città: Nerviano
Ruolo: co-amministratore
Stato: Non connesso

Re: Sistema modulare scala Z/1:220 Deister di Alfaluna

#19 Messaggio da IpGio »

Per avere la traduzione automatica dei filmati in lingua straniera vi invito a leggere YOUTUBE e la traduzione automatica...

Lorenzo ottima scelta per quanto riguarda il nuovo titolo.
Grazie...
[36] IpGio
Giorgio Nihil difficile volenti
N/TT/H0-Ep.III-IT GASTT/FIMF
IpGio I plastici di Gio https://www.gtg3b.it

Avatar utente
v200
Messaggi: 10409
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: Torino
Ruolo: Moderatore
Stato: Non connesso

Re: Sistema modulare scala Z/1:220 Deister di Alfaluna

#20 Messaggio da v200 »

@ Franco, corretto , si può fare raddoppio con un tronchino.
Il problema posto da Lorenzo era la fattibilità se si potesse fare il tronchino in curva.
Utilizzando i binari curvi Rokuhan R002 da 195 mm 45° per forza si dovrebbero utilizzare i binari interni R003 da 170 mm 45°, solo che verrebbe troppo angolato complicando la costruzione della rimessa avendo poco spazio ai lati . Sempre prendendo come riferimento le misure dei moduli.
Ovviamente fare dei progetti si può ma con le misure in gioco non hai molta libertà di manovra.
Modulo rettilineo 22 cm X 11 cm / modulo curva 21 cm X 21 cm

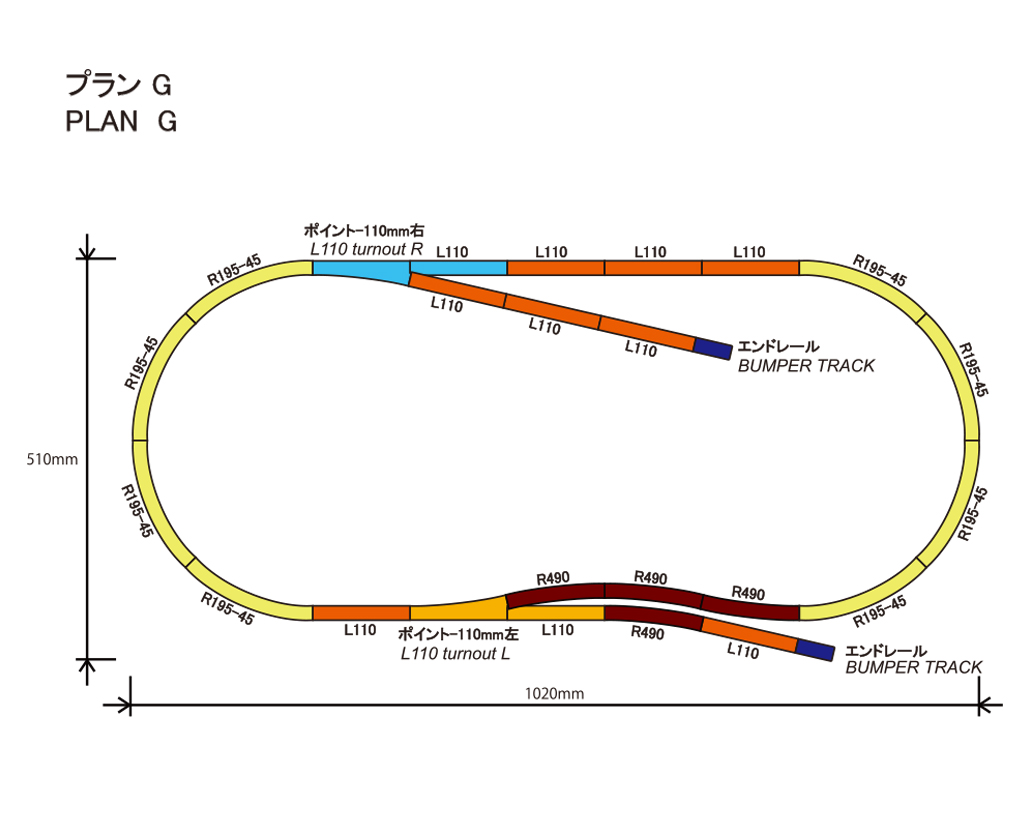

Esempio tracciato Rokuhan dal suo sito rokuhan.com
Non hai i permessi necessari per visualizzare i file allegati in questo messaggio.
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
v200
Messaggi: 10409
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: Torino
Ruolo: Moderatore
Stato: Non connesso

Re: Sistema modulare scala Z/1:220 Deister di Alfaluna

#21 Messaggio da v200 »

Dimenticavo il deviatoio standard dritto da 110 mm R 039/ R 040 SX/DX ha la deviata di 13°
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
FrancoV
Messaggi: 1558
Iscritto il: sabato 15 febbraio 2020, 17:45
Nome: Franco
Regione: Piemonte
Città: Bosconero
Stato: Non connesso

Re: Sistema modulare scala Z/1:220 Deister di Alfaluna

#22 Messaggio da FrancoV »

v200 ha scritto: domenica 12 giugno 2022, 17:44 @ Franco, corretto , si può fare raddoppio con un tronchino.
Il problema posto da Lorenzo era la fattibilità se si potesse fare il tronchino in curva.

Ovviamente fare dei progetti si può ma con le misure in gioco non hai molta libertà di manovra.
Modulo rettilineo 22 cm X 11 cm / modulo curva 21 cm X 21 cm
Scusa ma, lasciando a parte le curve che hanno delle esigenze particolari, se fai i moduli rettilinei più lunghi cosa succede ... vieni cacciato con ignominia? ;-) [263] , sto pensando alle norme FREMO (e simili) dove l'importante è rispettare le misure delle testate poi all'interno fai quello che ti pare [278]
Franco -Etroit, quoi qu'il soit!

Avatar utente
v200
Messaggi: 10409
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: Torino
Ruolo: Moderatore
Stato: Non connesso

Re: Sistema modulare scala Z/1:220 Deister di Alfaluna

#23 Messaggio da v200 »

No c'è ampia libertà di crearsi moduli a parte fuori sagoma mantenendo solamente i medesimi punti di attacco.
Si è scelto di utilizzare solo due moduli molto semplici come costruzione ( anche per chi ha poca manualità e con spesa contenuta ) visto le varie possibilità tra Fremo Z , T_Track Z , Stammtisch Z che offrono moduli più ampi e complessi.
Si voleva qualcosa di semplice per le riunioni conviviali da assemblare velocemente , poter usare ovunque ( come in birreria ) è facilmente trasportabile
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
FrancoV
Messaggi: 1558
Iscritto il: sabato 15 febbraio 2020, 17:45
Nome: Franco
Regione: Piemonte
Città: Bosconero
Stato: Non connesso

Re: Sistema modulare scala Z/1:220 Deister di Alfaluna

#24 Messaggio da FrancoV »

v200 ha scritto: domenica 12 giugno 2022, 18:21 No c'è ampia libertà di crearsi moduli a parte fuori sagoma mantenendo solamente i medesimi punti di attacco.
Si è scelto di utilizzare solo due moduli molto semplici come costruzione ( anche per chi ha poca manualità e con spesa contenuta ) visto le varie possibilità tra Fremo Z , T_Track Z , Stammtisch Z che offrono moduli più ampi e complessi.
Si voleva qualcosa di semplice per le riunioni conviviali da assemblare velocemente , poter usare ovunque ( come in birreria ) è facilmente trasportabile
Capisco ... in effetti sarebbe interessante vedere le facce di quelli seduti ai tavoli vicini ...... [264] Buon divertimento
Franco -Etroit, quoi qu'il soit!

Avatar utente
Alfaluna
Messaggi: 527
Iscritto il: martedì 7 giugno 2022, 20:43
Nome: Lorenzo
Regione: Lombardia
Città: Vittuone
Stato: Non connesso

Re: Sistema modulare scala Z/1:220 Deister di Alfaluna

#25 Messaggio da Alfaluna »

IpGio ha scritto: domenica 12 giugno 2022, 8:59 Lorenzo ottima scelta per quanto riguarda il nuovo titolo.
Grazie...
[36] IpGio
grazie a te per il suggerimento
Lorenzo Gran pasticcione in libertà vigilata

Torna a “SCALA Z”
