Il mio regolatore per loco in Z/1:220

Discussioni relative alla scala Z 1:220

Moderatori: adobel55, lorelay49, cararci, MrMassy86

Messaggio
Autore
Avatar utente
v200
Messaggi: 10403
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: Torino
Ruolo: Moderatore
Stato: Non connesso

Il mio regolatore per loco in Z/1:220

#1 Messaggio da v200 »

Nella nostra scala con il regolatore switching Marklin non si riesce ad avere una marcia lenta soddisfacente, pertanto dopo aver trovato informazioni in rete ho pensato di costruirmene uno .
Ho iniziato a cercare un regolatore step by step o resistenza variabile con annesso circuito di controllo. Di questo componente su ebay si trovano moltissimi modelli dai più economici ai più sofisticati con display digitale e dissipatore di calore,
Ma per il mio primo tentativo ho preferito uno semplice di importazione Cinese visto il costo basso è il n° di pezzi forniti ben tre al costo di uno.
Il primo passo è stato trovare info per il cablaggio visto che questi componenti vengono venduti senza istruzioni ( più avanti quando avrò tutti i componenti posterò il tutorial ), poi provare a fare i collegamenti.
Oggi vi carico un breve video del primo test ( scusate la qualità tremolante del video ) eseguito con successo.


Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
IpGio
Socio GAS TT
Messaggi: 3771
Iscritto il: domenica 20 maggio 2018, 9:22
Nome: Giorgio
Regione: Lombardia
Città: Nerviano
Ruolo: co-amministratore
Stato: Non connesso

Re: Il mio regolatore per loco in Z/1:220

#2 Messaggio da IpGio »

Seguo con interesse anche questo tuo lavoro.
La scala Z è da orologiaio per me, ma è sempre stata affascinante fin dall'inizio ma ogni nuovo progetto... come per l'illuminazione delle carrozze suscitano interesse... inoltre dimostra che non ci sono limiti alla miniaturizzazione nel ferromodellismo.
Buon lavoro e grazie anche per questa tua nuova condivisione...
[253]
[36] IpGio
Giorgio Nihil difficile volenti
N/TT/H0-Ep.III-IT GASTT/FIMF
IpGio I plastici di Gio https://www.gtg3b.it

Avatar utente
sal727
Messaggi: 4065
Iscritto il: domenica 26 aprile 2015, 17:22
Nome: Salvatore
Regione: Emilia Romagna
Città: Bologna
Ruolo: Moderatore
Stato: Non connesso

Re: Il mio regolatore per loco in Z/1:220

#3 Messaggio da sal727 »

Tempo fa ho fatto questo
viewtopic.php?f=88&t=15522
utilizza il PWM di Arduino

Avatar utente
v200
Messaggi: 10403
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: Torino
Ruolo: Moderatore
Stato: Non connesso

Re: Il mio regolatore per loco in Z/1:220

#4 Messaggio da v200 »

Ciao Giorgio, mi fa piacere che i i miei lavori ti interessano.
A volte guardando lavori in altre scale possono essere utili per alcune nostre soluzioni.
Ciao Salvatore, si mi ricordo del tuo progetto, un po più complesso ma con migliore regolazione fine. Ho voluto trovare un alternativa economica per chi non ha dimestichezza con gli sketch di programmazione per Arduino.
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
v200
Messaggi: 10403
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: Torino
Ruolo: Moderatore
Stato: Non connesso

Re: Il mio regolatore per loco in Z/1:220

#5 Messaggio da v200 »

Secondo test del regolatore, questa volta collegato a un piccolo tracciato di prova con una BR 74.
Con questa loco ho provato ad avere il minimo voltaggio di marcia che si attesta sui 3,9 V è come massimo 10,9 V come max un po troppo.
Come primo test su un tracciato ne sono soddisfatto, la marcia a bassa velocità è decisamente migliore che con il trafo switching Marklin in dotazione agli start set.
Ecco il filmato ( scusate il tremolio ma con una mano sola mi risultava un po difficile stare immobile mentre provavo a gestire la velocità )
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
Nick8526
Messaggi: 336
Iscritto il: giovedì 23 novembre 2017, 14:11
Nome: Nicola
Regione: Lombardia
Città: Milano
Stato: Non connesso

Re: Il mio regolatore per loco in Z/1:220

#6 Messaggio da Nick8526 »

ciao, anche io ho usato dei regolatori simili, ora dopo 3 anni di scarso uso ed 1 annetto di uso intenso, ho i potenziometri che non vanno più bene. É come se si fosse consumata la pista o se si sia sporcata... forse dovrò cambiarli... spero che il tuo sia di migliore qualità.
Nicola

Avatar utente
acampanella
Messaggi: 291
Iscritto il: lunedì 13 ottobre 2014, 13:06
Nome: Andrea
Regione: Friuli-Venezia Giulia
Città: Trieste
Stato: Non connesso

Re: Il mio regolatore per loco in Z/1:220

#7 Messaggio da acampanella »

qualcuno ha provato questi regolatori?

https://www.ebay.it/itm/124244486062

ciao
Andrea
Andrea C.

Avatar utente
v200
Messaggi: 10403
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: Torino
Ruolo: Moderatore
Stato: Non connesso

Re: Il mio regolatore per loco in Z/1:220

#8 Messaggio da v200 »

Credo che un po per tutti i regolatori si possano degradare con il tempo e uso, specialmente questi di importazione asiatica economici. Visto i prezzi sostituirli non comporta grossi problemi.
Grazie Andrea per la segnalazione, occorre vedere come avviene la regolazione. Se millimetrica oppure a scatti con valori pre impostati, con i componenti sfusi la regolazione è molto fine di mV in mV
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
v200
Messaggi: 10403
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: Torino
Ruolo: Moderatore
Stato: Non connesso

Re: Il mio regolatore per loco in Z/1:220

#9 Messaggio da v200 »

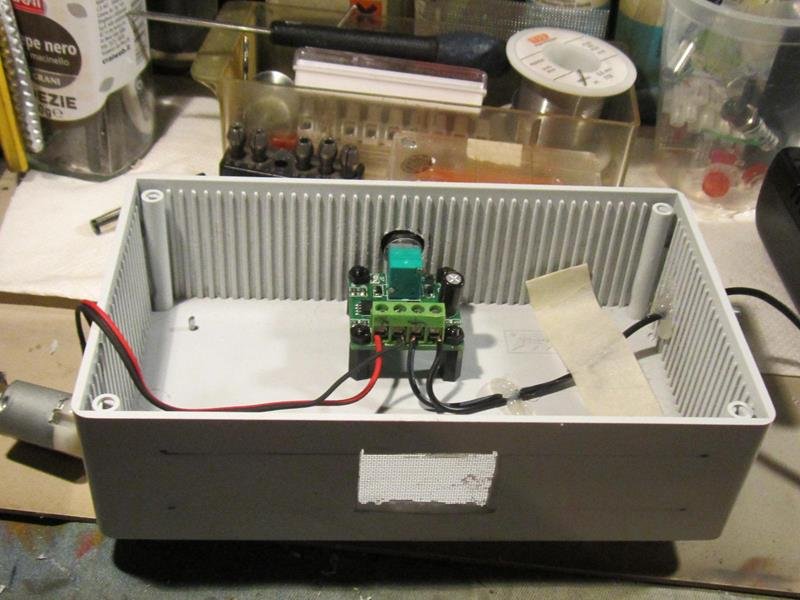

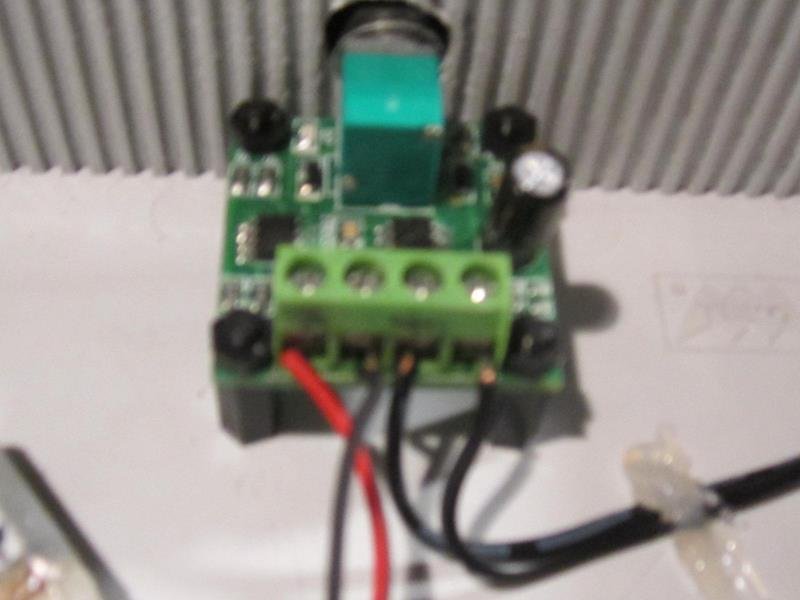

Finalmente sono arrivati i componenti per procedere al assemblaggio.

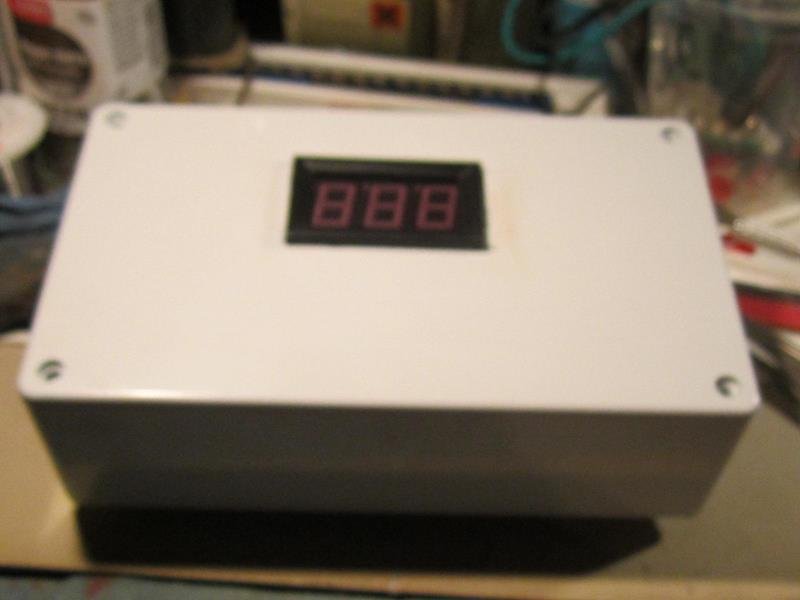

Posizionato il piccolo schermo lcd per il valore del voltaggio è i piedini sul contenitore.
Non hai i permessi necessari per visualizzare i file allegati in questo messaggio.
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
v200
Messaggi: 10403
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: Torino
Ruolo: Moderatore
Stato: Non connesso

Re: Il mio regolatore per loco in Z/1:220

#10 Messaggio da v200 »

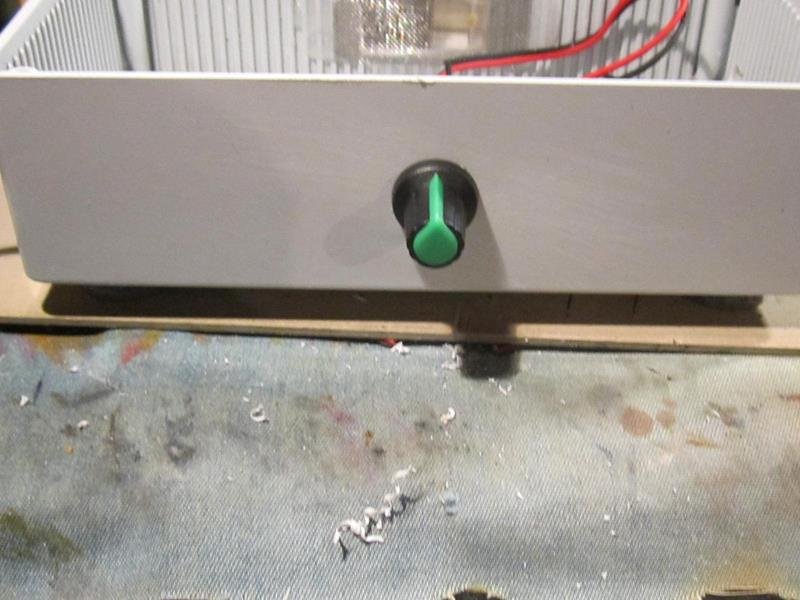

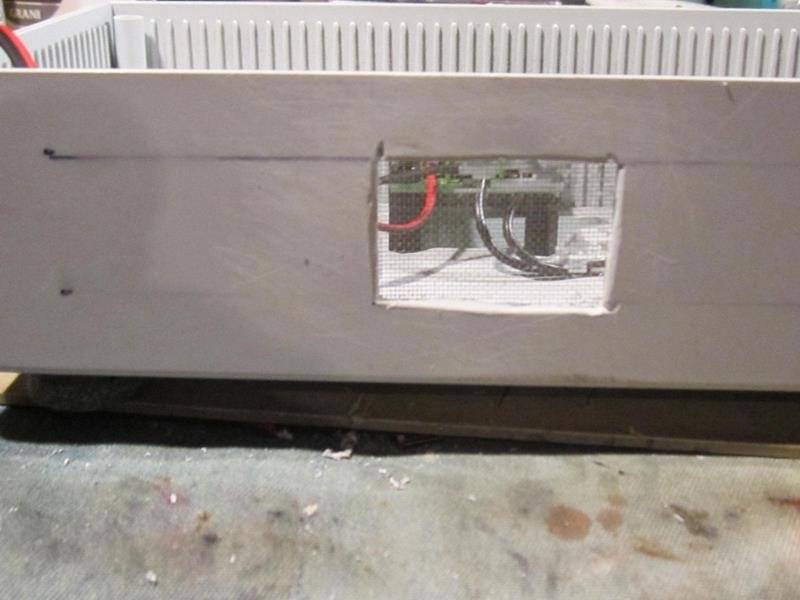

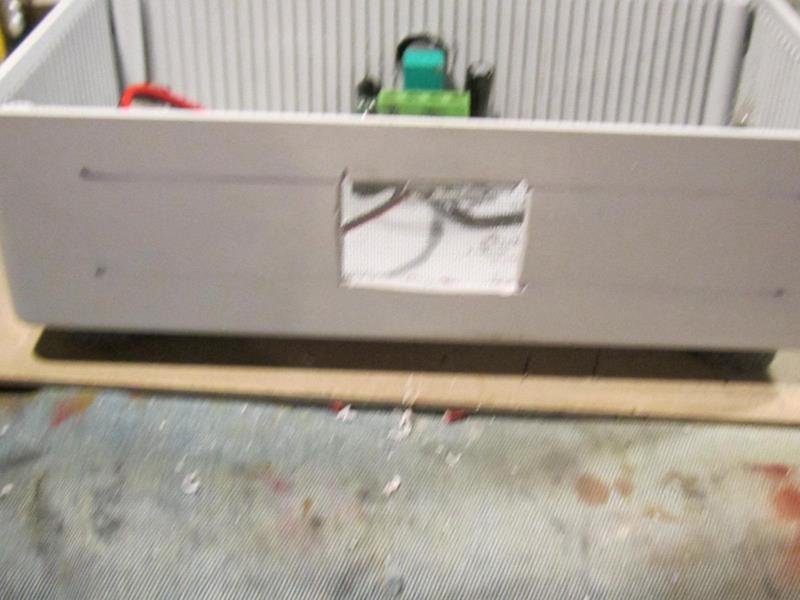

Molto lentamente i lavori per assemblare i vari componenti procedono.
Non hai i permessi necessari per visualizzare i file allegati in questo messaggio.
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
v200
Messaggi: 10403
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: Torino
Ruolo: Moderatore
Stato: Non connesso

Re: Il mio regolatore per loco in Z/1:220

#11 Messaggio da v200 »

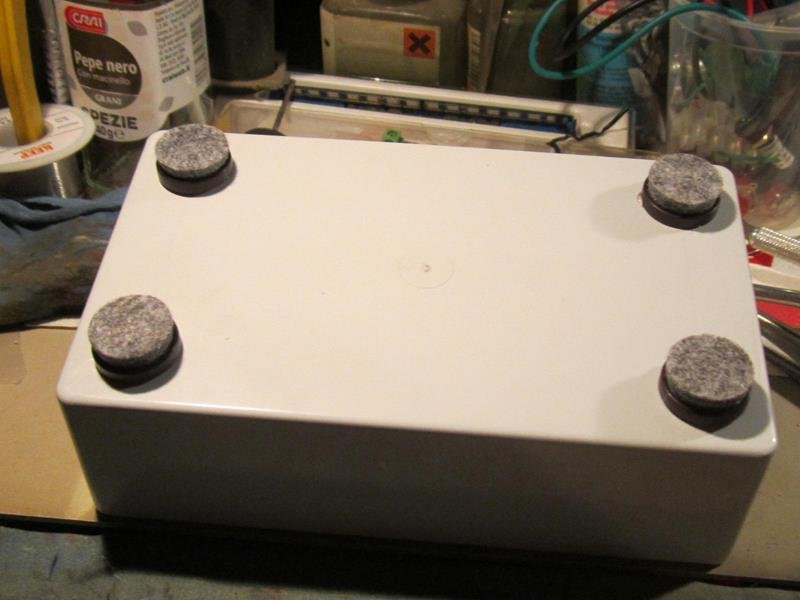

Oggi con gli ultimi cablaggi tutti i componenti sono stati assemblati, visto che il regolatore ha un solo senso di marcia ho provveduto a inserire un interruttore per invertire la polarità.
Anche per la connessione esterna in uscita ho utilizzato un classico jack, mentre per l'alimentazione ho utilizzato un alimentatore switching connesso direttamente al regolatore di tensione tramite gli appositi alloggiamenti a vite.
A presto posterò un disegno dei componenti/cablaggi interni, intanto ecco un breve filmato .
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
Egidio
Messaggi: 13966
Iscritto il: giovedì 17 maggio 2012, 13:26
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Stato: Non connesso

Re: Il mio regolatore per loco in Z/1:220

#12 Messaggio da Egidio »

Alla grande Roby.........Saluti. Egidio. [51]
Egidio Lofrano

Avatar utente
Nick8526
Messaggi: 336
Iscritto il: giovedì 23 novembre 2017, 14:11
Nome: Nicola
Regione: Lombardia
Città: Milano
Stato: Non connesso

Re: Il mio regolatore per loco in Z/1:220

#13 Messaggio da Nick8526 »

purtroppo come anticipato mi son morti i potenziometri.

Cambiati tutti e tre per una manciata di euro, sperò però che i nuovi siano meglio, altrimenti è una menata continuare a cambiarli...

Voi avete idea di come capire se sono di buona qualità?

Grazie
Ciao
Nicola

Avatar utente
IpGio
Socio GAS TT
Messaggi: 3771
Iscritto il: domenica 20 maggio 2018, 9:22
Nome: Giorgio
Regione: Lombardia
Città: Nerviano
Ruolo: co-amministratore
Stato: Non connesso

Re: Il mio regolatore per loco in Z/1:220

#14 Messaggio da IpGio »

Nicola io proverei con una grattatina sui maccheroni e poi vedi se sono di buona qualità!!! [99]
A parte le battute... come ben sai la componentistica elettronica si basa su produzioni di prima, seconda e terza scelta.
Un poco come succedeva agli albori con i banchi di memoria dei PC o i dischi rigidi ad esempio.
Il produttore era lo stesso il prodotto era lo stesso e se era onesto marcava il lotto, altrimenti la differenza la faceva il prezzo proposto dall'onesto (e dagli... con sto onesto) venditore di fiducia.
[36] IpGio
Giorgio Nihil difficile volenti
N/TT/H0-Ep.III-IT GASTT/FIMF
IpGio I plastici di Gio https://www.gtg3b.it

Avatar utente
Nick8526
Messaggi: 336
Iscritto il: giovedì 23 novembre 2017, 14:11
Nome: Nicola
Regione: Lombardia
Città: Milano
Stato: Non connesso

Re: Il mio regolatore per loco in Z/1:220

#15 Messaggio da Nick8526 »

ehhhh, speriamo che l'ebayer sia onesto! :)
Purtroppo mi hanno chiuso la GBC a Rho e l'unico modo di approvvigionarmi è online...
Nicola

Avatar utente
IpGio
Socio GAS TT
Messaggi: 3771
Iscritto il: domenica 20 maggio 2018, 9:22
Nome: Giorgio
Regione: Lombardia
Città: Nerviano
Ruolo: co-amministratore
Stato: Non connesso

Re: Il mio regolatore per loco in Z/1:220

#16 Messaggio da IpGio »

Infatti Rho manca anche a me, alternativa... se già non la conosci...
ELETTROPOINT
via 20 settembre, 90, Legnano MI
Per l'illuminazione a strisce LED della mia vetrina ed altri "ammennicoli" mi sono servito direttamente li in loco (comodo parcheggio), ma vendono anche on line.
Dal diodo, alla resistenza ecc. ecc.
Ciauz
[253]
Giorgio Nihil difficile volenti
N/TT/H0-Ep.III-IT GASTT/FIMF
IpGio I plastici di Gio https://www.gtg3b.it

Avatar utente
v200
Messaggi: 10403
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: Torino
Ruolo: Moderatore
Stato: Non connesso

Re: Il mio regolatore per loco in Z/1:220

#17 Messaggio da v200 »

Quasi preso tutto su ebay è qualcosa dal mio negozio di elettronica di fiducia.
Come al solito la componentistica di origine asiatica oltre a prezzi bassi purtroppo sovente non da un ottima qualità
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
Nick8526
Messaggi: 336
Iscritto il: giovedì 23 novembre 2017, 14:11
Nome: Nicola
Regione: Lombardia
Città: Milano
Stato: Non connesso

Re: Il mio regolatore per loco in Z/1:220

#18 Messaggio da Nick8526 »

IpGio ha scritto: martedì 3 novembre 2020, 16:21 Infatti Rho manca anche a me, alternativa... se già non la conosci...
ELETTROPOINT
via 20 settembre, 90, Legnano MI
Per l'illuminazione a strisce LED della mia vetrina ed altri "ammennicoli" mi sono servito direttamente li in loco (comodo parcheggio), ma vendono anche on line.
Dal diodo, alla resistenza ecc. ecc.
Ciauz
[253]
grazie ;)
Nicola

Avatar utente
Docdelburg
Socio GAS TT
Messaggi: 6309
Iscritto il: martedì 4 settembre 2012, 18:16
Nome: Mauro
Regione: Estero
Città: Madrid (España)
Stato: Non connesso

Re: Il mio regolatore per loco in Z/1:220

#19 Messaggio da Docdelburg »

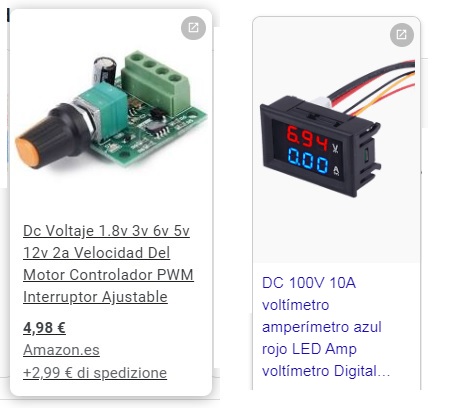

In merito al tuo regolatore, Roberto, da quanto ho capito hai usato un regolatore e un voltmetro digitale, penso come quelli che raffiguro qui sotto.
La sorgente è un normale alimentatore a 12V DC, giusto? Quindi potrei usare, secondo te, sempre come fonte per questo regolatore, un normale trasformatore Roco per la scala H0 analogica posto alla massima erogazione?
Non hai i permessi necessari per visualizzare i file allegati in questo messaggio.

Avatar utente
v200
Messaggi: 10403
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: Torino
Ruolo: Moderatore
Stato: Non connesso

Re: Il mio regolatore per loco in Z/1:220

#20 Messaggio da v200 »

Esatto Mauro,
ho solo utilizzato un alimentatore switch con selezione variabile del voltaggio a 9 V in CC con 2A , testato per sicurezza anche con un Multimetro per assicurarmi che erogasse 9V in CC ( capita che gli alimentatori switch eroghino correnti sfalsate )
Personalmente consiglio di non superare i 9V di massima, ma se imposti correttamente il voltaggio non hai problemi
Roby - In ogni fermodellista in enne c'è un po di masochismo.
