MODULO "viadotto autostradale"

[roy67]

Grazie Massy.

Finalmente, dopo oltre un anno, anche se il tempo a mia disposizione è poco (avere un "officina modellistica" aiuta tantissimo), sto facendo passi da "mezzo gigante"......

Ecco il "viadotto autostradale" (vero e proprio, anima del modulo) svelato sotto la sottana.... Rovesciato per testare le funzioni....
L'ultima... L'autocisterna con la freccia...

[roy67]

Ma... Non solo.
Mentre il viadotto si trova sul "banco modellistico" (ancora per qualche giuorno)..

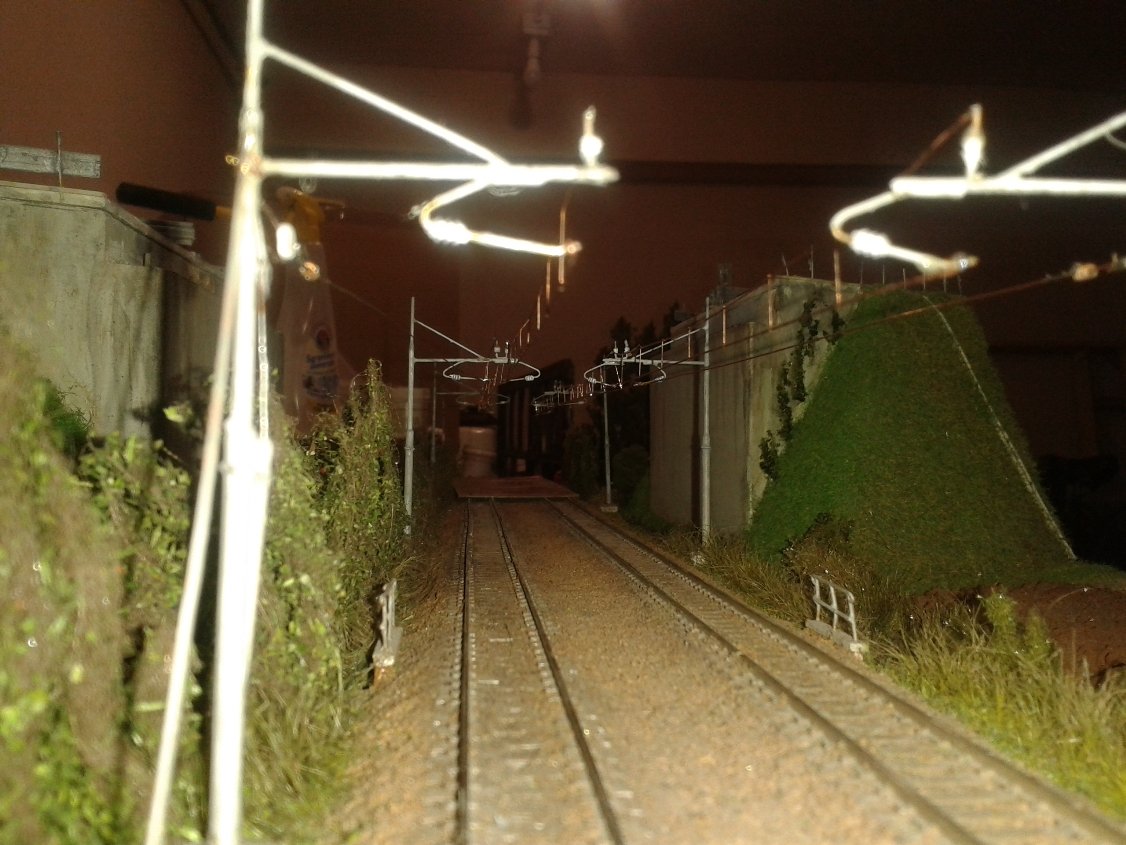

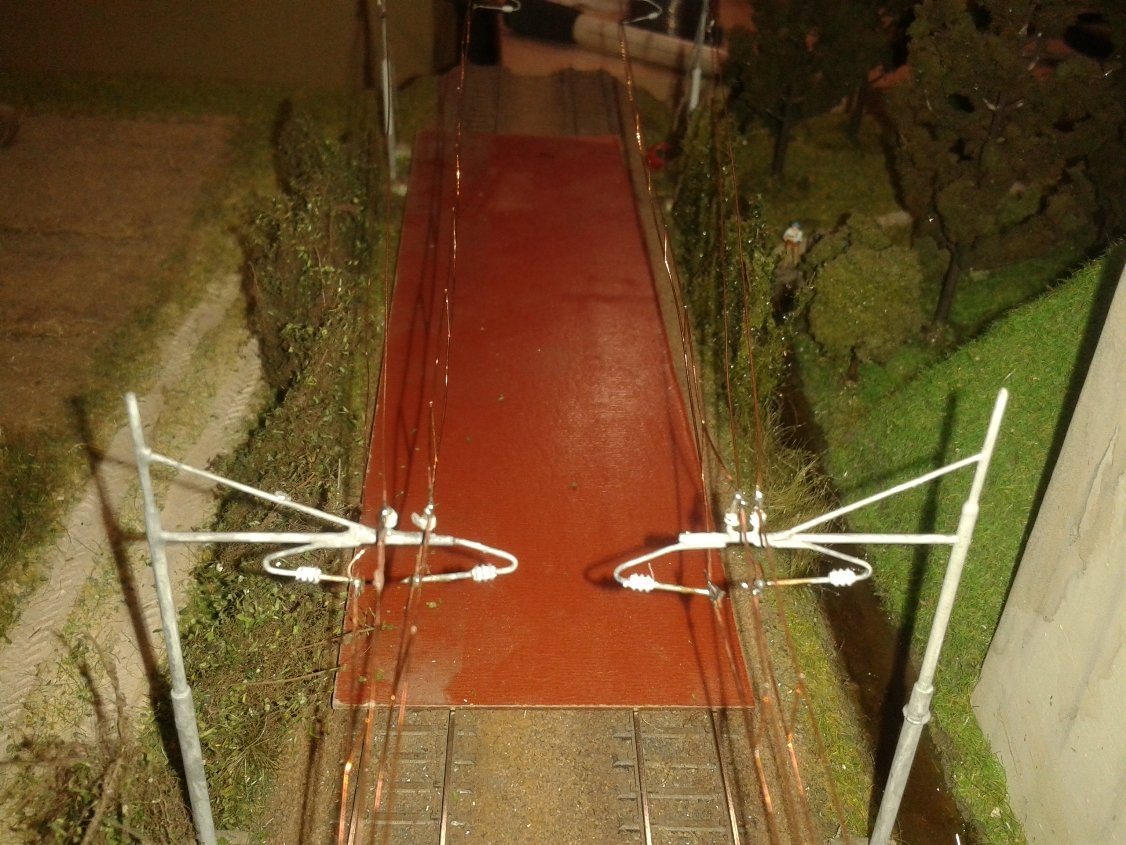

Ho approfittato per terminare (o quasi) l'ormeggio di piena linea della catenaria....
Alcune foto:

[MrMassy86]

Ottimo Roberto!!!
Massimiliano

[Egidio]

Saluti. Egidio.

[roy67]

Se riesco a proseguire di questo passo riesco sicuramente a terminarlo per Novegro....
- L'autocisterna è funzionante.
- La catenaria con ormeggio è quasi terminata.
- Gli operai sono tutti al lavoro.
- L'acqua della bonifica è "quasi" a livello".

Un breve video:

[wmax53]

Roberto e' bellissimo!!!! Complimenti

[Edgardo_Rosatti]

Bella Roy, complimenti per il doppio ormeggio della catenaria!

[MrMassy86]

Ottimo lavoro Roy, la vista d'insieme si presenta molto bene Massimiliano

[Egidio]

Saluti. Egidio.

[roy67]

Grazie ragazzi.
I lavori proseguono costantemente... Appena ho qualche minuto di tempo...

P.S. Grazie Ed.

Dopo aver pubblicato non so quanti disegni e schemi relativi la catenaria... Mi sentivo in "dovere" di fare un più che ottimo lavoro.
Spero di esserci riuscito...

[lorelay49]

Gran bel lavoro Roy aspetto con ansia Novegro per vedere il capolavoro

[roy67]

Novegro incombe... Bisogna iniziare a spolverare i moduli.

Come promesso l'anno scorso, il mio modulo, ha, finalmente funzionante, la possibilità di sezionamento trazione e sezionamento servizi.

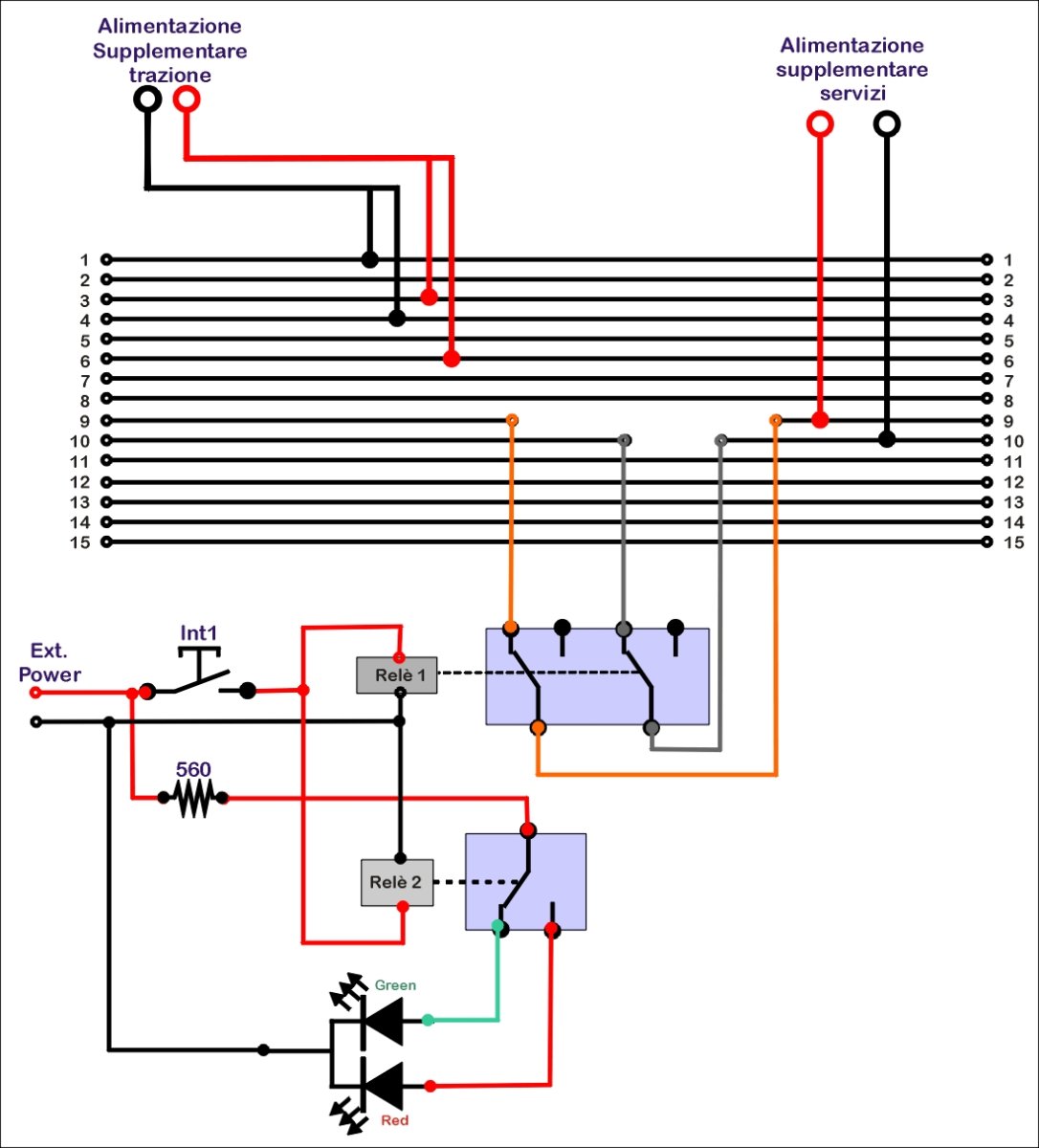

Questo lo schema:

I test funzionali sono stati eseguiti con tester, quindi in maniera solo strumentale. Mi auguro non vi siano intoppi nel collaudo effettivo.

Come si vede dallo schema, il sezionamento è automatico ( o manuale a scelta) solo se innestati i Pin di alimentazione nelle apposite prese.
Il led spia indicherà:
- "verde": Non sezionato
- "rosso": Sezionato

[58dedo]

complimenti O' Professore...ottimo risultato

[Edgardo_Rosatti]

Ottima variazione Roy!

ED

[roy67]

Ragazzi... Vi voglio aiutare:
Un professore è:
Nella lingua italiana (solamente), colui che, professionalmente, opera nelle istituzioni, stipendiato, per un progetto educativo.

Un grande "suonatore" di strumento musicale, oltre ogni limite, viene definito "Maestro".
Nella religione cristiana, Gesù, professando la fede, veniva definito "Maestro".
In altre 4 religioni si trova un "Maestro"... e non un professore......

Mi predete in giro!!!!

[Edgardo_Rosatti]

Penso che Diego non volesse usare il termine professore in modo diverso dal complimento in sé. Lui ha sempre ammesso di non avere molta dimestichezza con i circuiti elettrici (vero Diego?) e ammira chi si intende di elettricità, mi chiede sempre come collegare i "fili" e va bene.

Penso solo che volesse farti un complimento Roy.

Ciao neh!

ED

[roy67]

Lo so Ed.
Ci mancherebbe che Diego (o altri) mi volesse offendere.
Anche la mia era una battuta....

[58dedo]

Errata corridge

complimenti O' Maestro...ottimo risultato

Mi scusasse se le avessi elevato il titolo, non fosse di mia intenzione offendere la sua persona

[roy67]

Ci mancheresse Messer Diego.
Non mi sono vilipeso per cotanto poco.....

[roy67]

Aggiorno, seriamente (sul serio) lo stato del modulo.
Novegro incombe.
Avevo promesso di ultimarlo... Così sarà!
Innanzitutto:

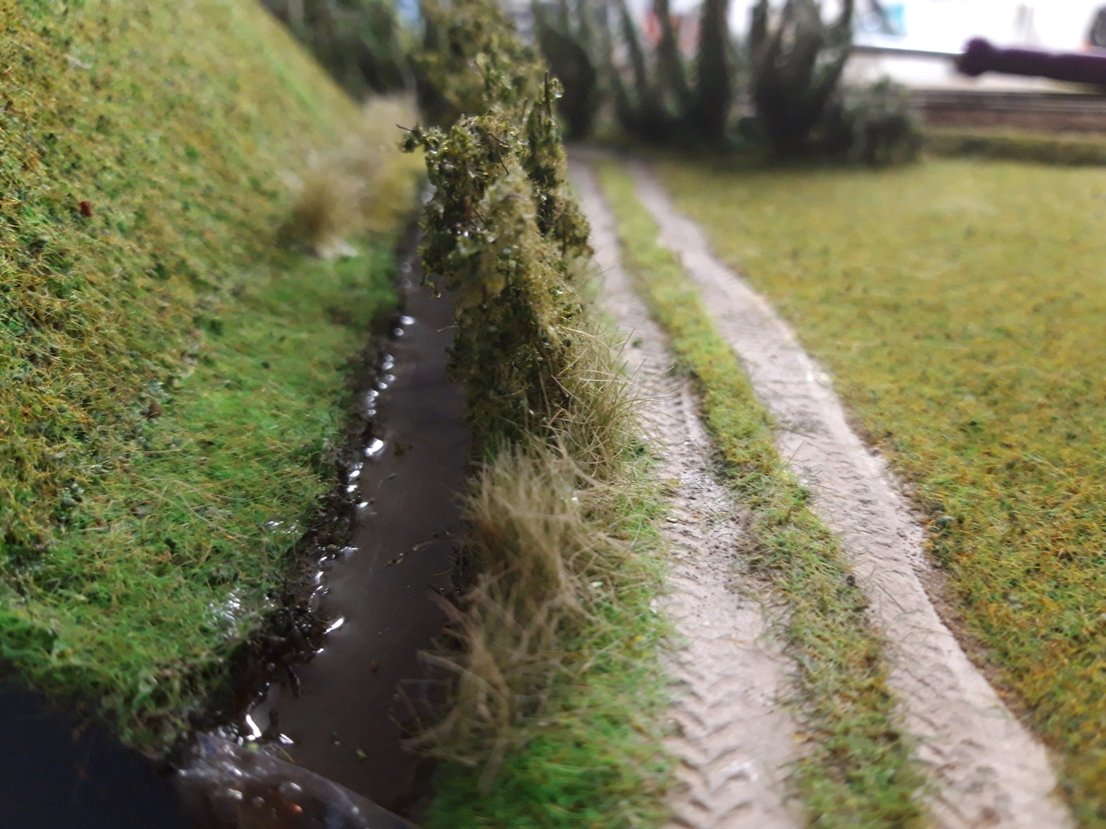

Il canale irriguo ha raggiunto il livello d'acque minimo per poter usufruirne per l'irrigazione:

canale, lato posteriore

Dopo il ponte.....

Alla chiusa.....

Un ottimo luogo per la pesca!

Il nuovo pannello di comando sezionamento servizi o alimentazione trazione

Pannello servizi modulare

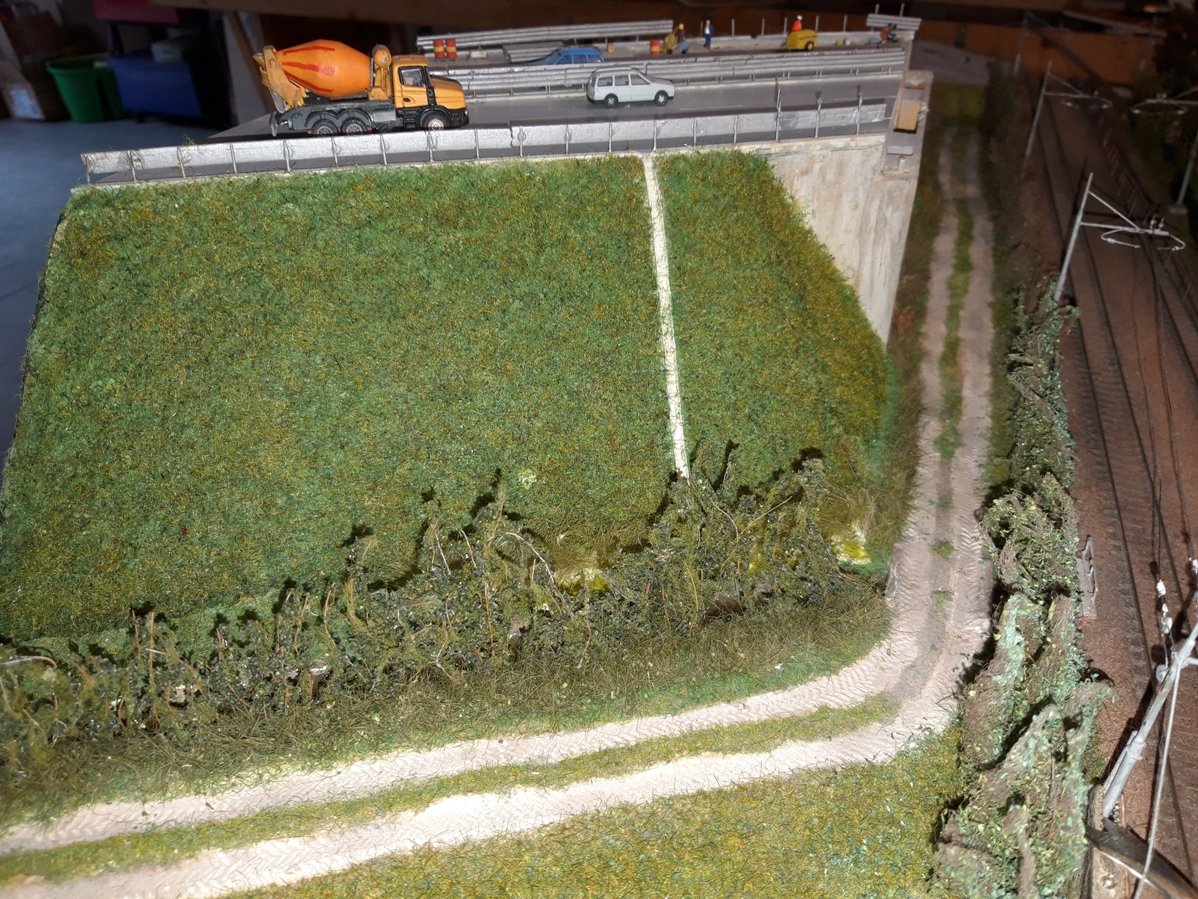

Rinfoltimento erbe ed ebacce attorno l'autostrada:

Ovviamente tutto è ancora in "cantiere"... Ma mancano 20 giorni a Novegro.

La vinilica asciuga prima....

[Egidio]

Saluti. Egidio.

[saverD445]

Bel lavoro Roberto
Merita qualche birra

[benigni99]

Bene Roberto, ottimo avanzamento.

[roy67]

Bel lavoro Roberto
Merita qualche birra

Hai avvertito gli amici milanesi?
Non vorrei mai accadesse che non ce ne sia abbastanza!

Grazie ragazzi. ma non è finita... Mancano 20 giorni... Per arrivare con la colla asciutta...

[MrMassy86]

Ottimo lavoro Roberto
Massimiliano
