Modulo (curvo) "Viadotto dell'Eremo"

[Docdelburg]

Beh, una confusione lucida, direi! Grazie per l'attenzione.

Ecco, volevo giusto capire alcuni aspetti particolari per vedere come i tuoi moduli in progettazione potessero entrare a far parte del modulare TT.
Volevo capire perchè ci sono norme ben precise che l'associazione si è data; pensavo che una curva con angolazione diversa dai 90° canonici potesse anche essere inserita in qualche particolare situazione (senza modulo/i aggiuntivi di aggiustamento) ma in tal caso dovrebbe presentare una testata a norma con binari in posizione normata e interbinario regolare, ma non è il tuo caso mi sembra.
Comunque avrai modo di vedere molti di noi in questo weekend a Longarone e valutare le tutte le possibilità.

[saverD445]

Dunque Stefano per fare questo tuo modulo ne devi fare altri due che ritornino a norma con gli altri ... Ho capito cosi ?

[stizzy]

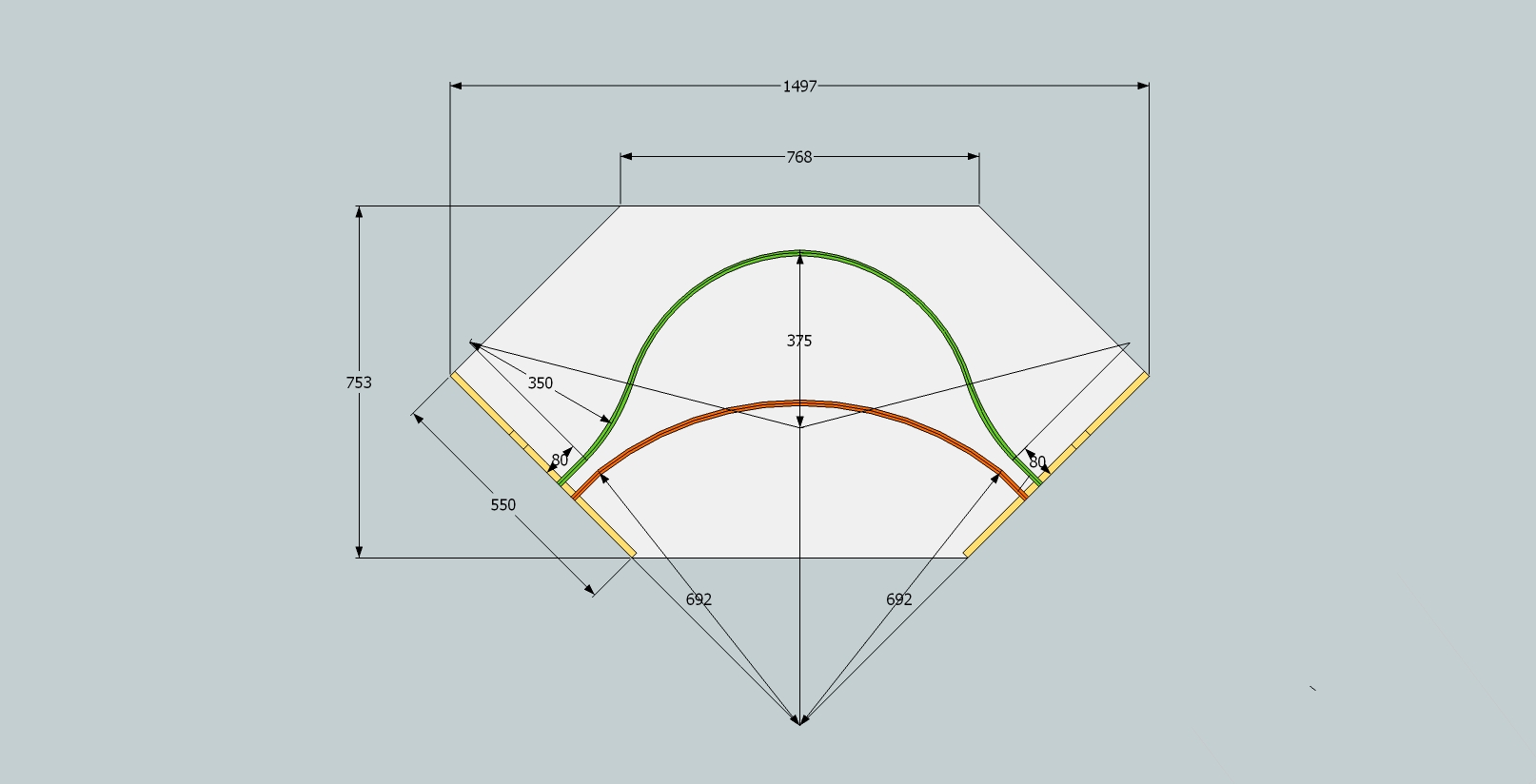

Allora, dopo aver "studiato" i moduli curvi a Longarone e ricercando una situazione di compromesso fra norme, struttura, trasportabilita e aspetti paesaggistici, il massimo che posso fare è quello riportato nello schizzo di sotto.

Immagine:

144,04 KB

Le dimensioni sono in mm

[Egidio]

Sta diventando un vero rompicapo questo modulo. Sono sicuro, Stefano, che alla fine troverai il giusto compromesso....
Saluti. Egidio.

[Marshall61]

Ciao Stefano, scusa ma faccio fatica a giustificare visibilmente un ponte in metallo messo al centro di una curva ad "omega" (quella di sfondo) sullo stesso piano di quella frontale....perlomeno dovrebbero essere su due piani differenti più alta sullo sfondo e più bassa davanti, oppure quella davanti messa in galleria.....ma rimarrebbe sempre l'handicap di mantenere lo stesso piano del ferro, handicap che si riperquoterebbe sulla prospettiva del modulo stesso.....
Il mio consiglio, sarebbe quello di fare il ponte in muratura in curva a doppio binario fra due gallerie......

Carlo

[stizzy]

.....ponte in metallo
....
Carlo

Ponte in metallo? Forse ti è sfuggito che il ponte è in pietra in curva..

[saverD445]

Stefano, l'omega è dovuto al fatto che allontanando cosi il binario hai lo spazio per creare la vallata e il ponte , giusto ?

[stizzy]

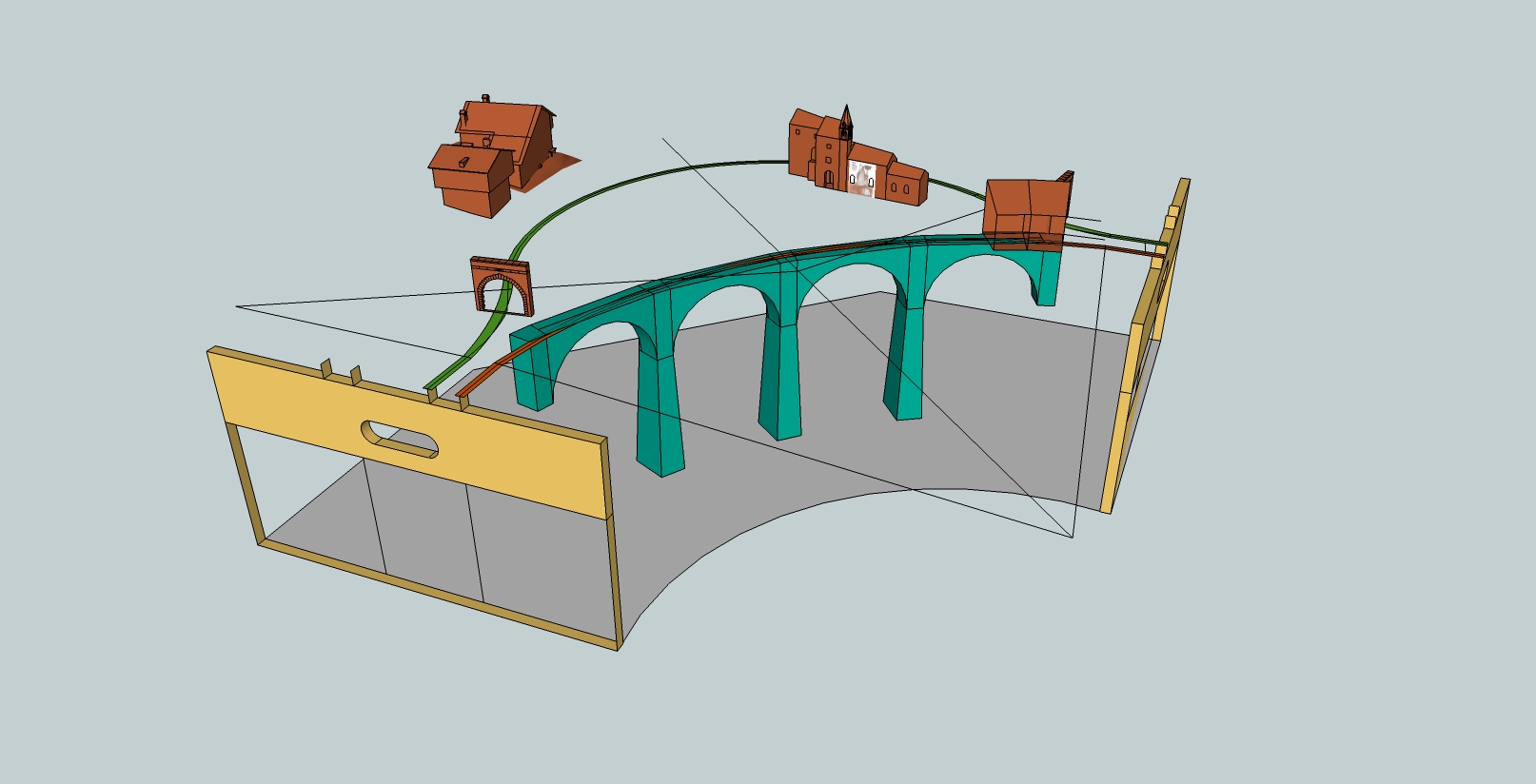

Stefano, l'omega è dovuto al fatto che allontanando cosi il binario hai lo spazio per creare la vallata e il ponte , giusto ?

Giusto.
In realtà, la vallate si restringe in una forra molto stretta (max 100mm).
L'asse della valle è piu' o meno orientato Nord-Sud
Non ho ancora deciso come coprire la linea esterna al culmine della campana.
Un pannello?
Due specchi contrapposti che ripetono all'infinito le pareti rocciose?
Una diga?
Un piccolo ponte compreso fra 2 galleria scavate in roccia viva?
Lo deciderò quando sarò il momento.
Certo è che la linea entra/esce in galleria poco dopo l'entrata/uscita nel modulo appena questa diverge dall'altra linea.



Immagine:

229,58 KB

[Andrea]

Bravo Stefano, a me pare una soluzione ideale.
Credo proprio che ti potrai sbizzarrire con lo scenery.

[Marshall61]

.....scusa Stefano ma ho interpretato male il tuo progetto....l'ultimo disegno che hai postato mi è stato chiarificatore, va molto bene ed è ottima la soluzione in galleria per il binario più a monte, ti seguirò con vivo interesse......buon lavoro!!!!

Ciao, Carlo

[stizzy]

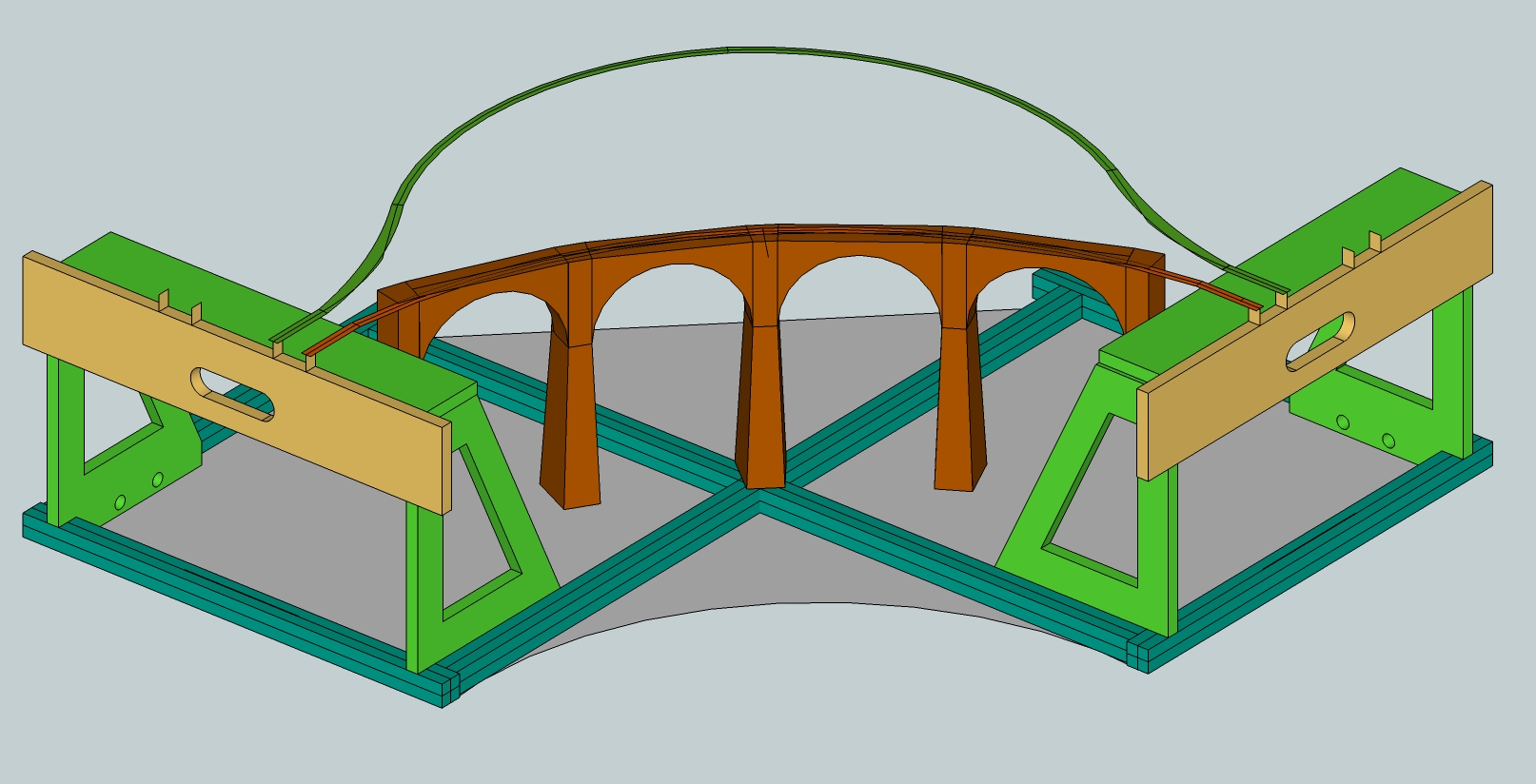

Sempre della serie "fattibilità", mi sto adesso concentrando sui "trespoli" ai quali applicare le due testate.
Il top delle testate è a +300 mm per cui due squadre avvitate agli elementi di griglia e tenute allineate da un top dovrebbero bastare.
Materiale: compensato spessore 15 mm
Vedi schizzo.


Immagine:

412,16 KB

[Fabrizio]

Ora il progetto dovrebbe essere a norma al 100%, per lo scenario, poi come dice Andrea ti puoi sbizzarrire.

Tra l'altro, credo sia il primo modulo ad andare in negativo, ovvero sviluppato con una buona parte dell'ambientazione anche al di sotto del piano ferroviario.

Per coprire il binario dietro, l'idea della diga con dietro il lago non sarebbe male. Potrebbe anche starci una semplice parete rocciosa. Ma qui credo che saprai benissimo come destreggiarti

Ciao

Fabrizio

[MrMassy86]

È un progetto sempre più interessante Stefano ti seguo con vive interesse, Massimiliano

[Egidio]

È un progetto sempre più interessante Stefano ti seguo con vive interesse, Massimiliano

Sono pienamente d' accordo anch' io...... Saluti. Egidio.

[stizzy]

Ciao a tutti

Due cose

1. Prima di inziare a tagliare i pezzi per costruire il viadotto, chiedo lumi agli esperti in merito alle dimensioni massime del vagone che potrebbe girare sul modulare.
Non vorrei mai che la corda si avvicinasse pericolosamente alla ringhiera o addirittura strisciarla.

2. dove trovo le ringhiere? Oppure qualcuno è in grado di fornirmele? Me occorrono 2 metri.

Grazie

[Fabrizio]

Credo che tu debba fare riferimento alle norme NEM

http://www.fimf.it/fimf_prec/nem/nem/nem103.html

considerando il caso peggiore, ovvero il veicolo del gruppo C

Per le ringhiere, ne produce in fotoincisione Giuseppe

http://www.scalatt.it/GAS%20TT_vantaggi.htm

E poi ti svelo che io ed Edgardo, siamo al lavoro per produrre delle ringhiere per il mio modulo.

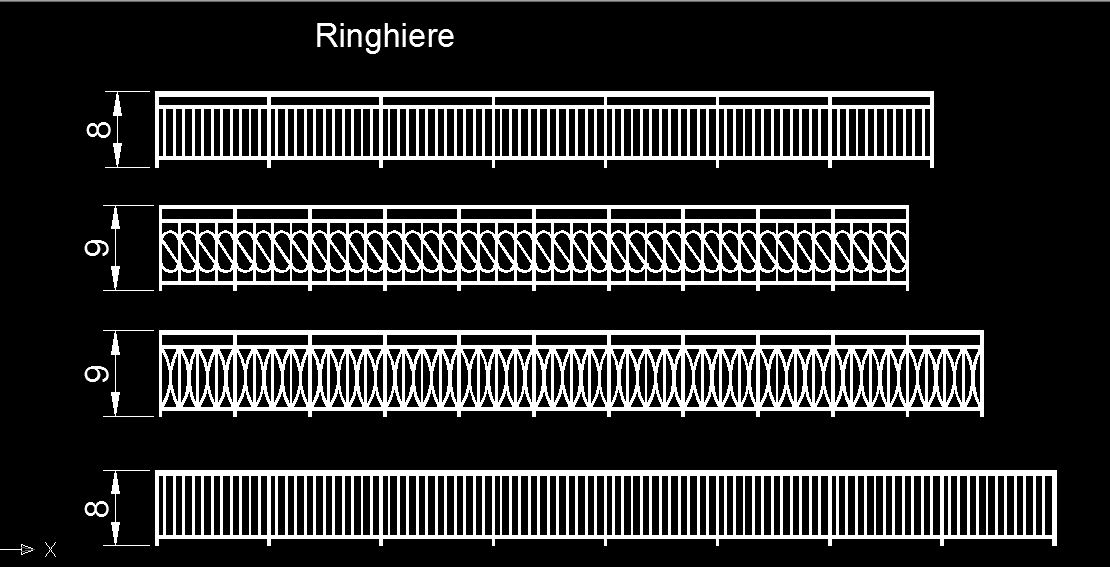

questo è un prototipo

Immagine:

128,54 KB

qui il file in .pdf. Se stampato in 1:1 è utile per provare le ringhiere sul modulo

ringhiere_foglio_1.pdf (410,12 KB)

le ringhiere sono state pensate per edifici e per essere piegate o tagliate in lunghezza adattandosi alle necessità in maniera abbastanza versatile.

Tuttavia, la cosa è ancora allo stato embrionale. Si tratta di esperimenti. Diverse correzioni e varianti potranno essere fatte e nulla è ancora stato definito.

[stizzy]

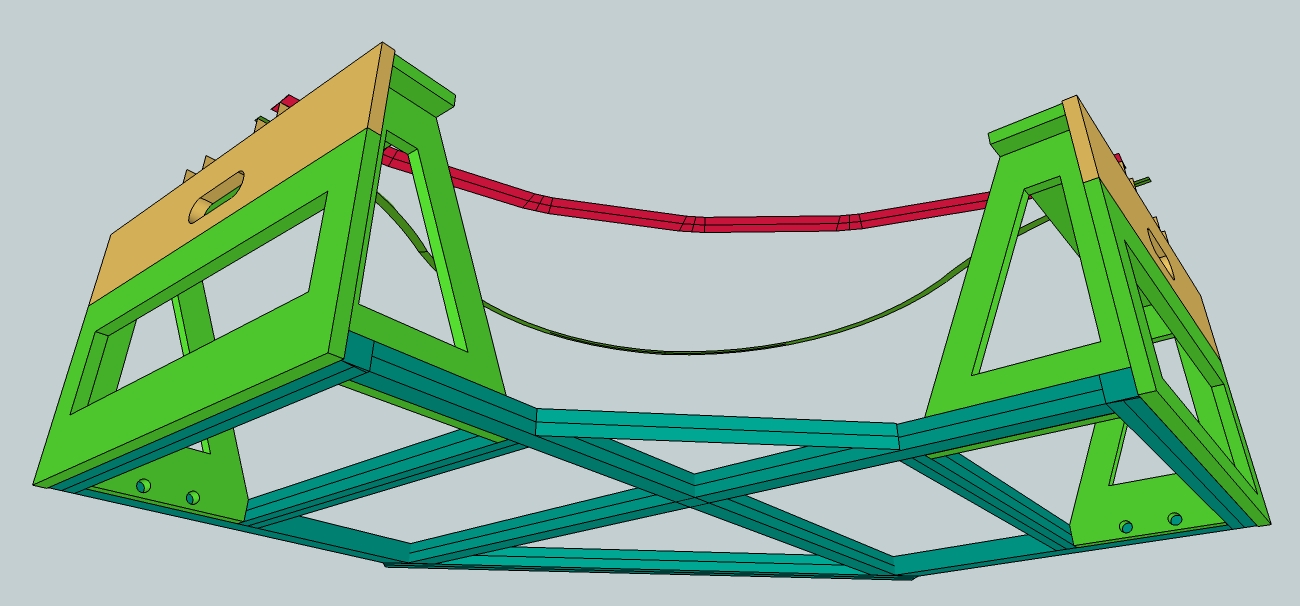

Direi di aver trovato la soluzione per costruire i cavalletti ai quali applicare le due testate.
Altezza 300mm.
Prima di procedere con il taglio degli elementi, chiedo conforto a voi.
Grazie

Immagine:

326,06 KB

[Andrea]

Ma le gambe come verranno posizionate?

[stizzy]

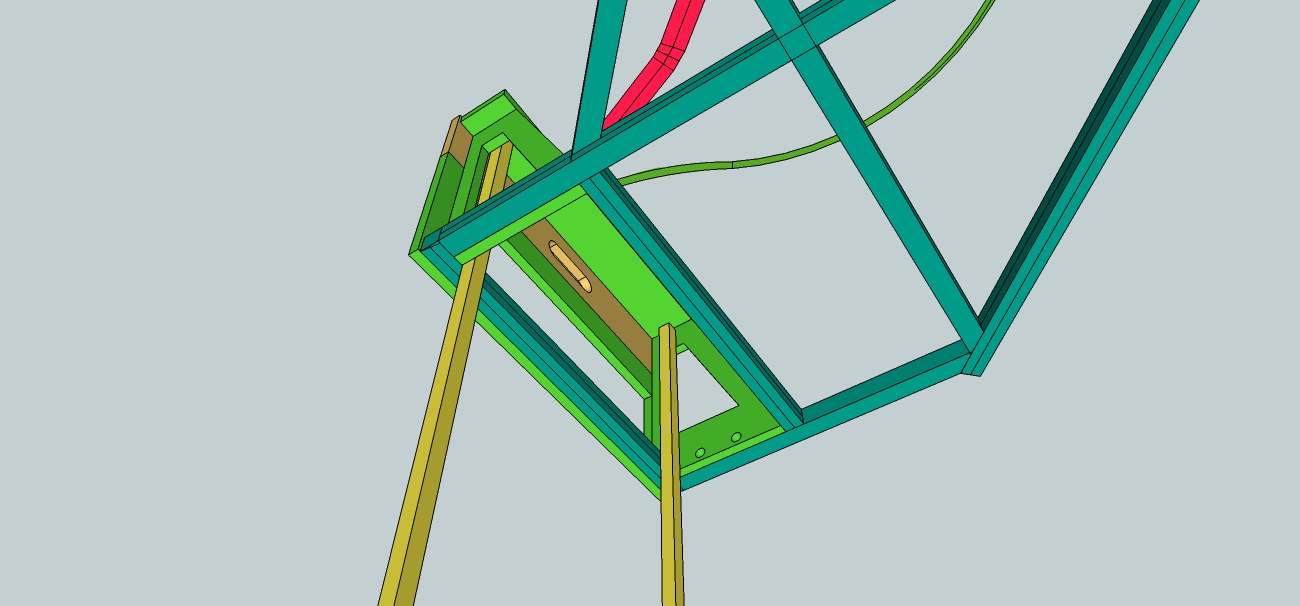

Ma le gambe come verranno posizionate?

Cosi'


Immagine:

207,83 KB

[Andrea]

Mi pare una buona soluzione.

[MrPatato76]

Progetto molto interessante!!!
Quindi, vedendo la struttura che stai progettando, sarà un modulo in un sol pezzo?

[stizzy]

Progetto molto interessante!!!
...sarà un modulo in un sol pezzo?

esatto; come deto qualche post indietro sono arrivato a un compromeso ragionevole per cui posso fare un modulo curvo a 90 gradi standard

[luciano lepri]

Io li farei entrambi....
Luciano

[stizzy]

Io li farei entrambi....
Luciano

Entrambi...quali?
Modulone + modulino ?

[luciano lepri]

Stefano era solo per dirti che sono due progetti intriganti ed avrei difficoltà a scartarne uno.
Luciano
