Fonderie Ilva Follonica
"Il 20 febbraio 1960 suonò per l'ultima volta la Sirena e i guasi 300 dipendenti furono avviati alle acciaierie piombinesi..."
Così finisce la carriera di questa fonderia le cui basi risalgono alla metà del 1500.
La fetta di realtà che voglio riprodurre interesserà gli anni pecedenti alla chiusura: Nel corso del tempo ci sono state diverse modifiche, io ho deciso di rappresentare la situazione più vicina a noi...
Per ovvie ragioni di spazio ho scelto la scala N, e la forma sarà quella dei muri perimetrali, divisa in due moduli.
Immagine:
127,41 KB
- Massimo Salvadori
- Socio GAS TT
- Messaggi: 2550
- Iscritto il: martedì 1 novembre 2011, 0:01
- Nome: Massimo
- Regione: Lombardia
- Città: Peschiera Borromeo
- Stato: Non connesso
Re: Fonderie Ilva Follonica
Peccato per la scala, in TT non è proprio possibile ?
- Marshall61
- Messaggi: 7203
- Iscritto il: martedì 1 novembre 2011, 20:50
- Nome: Carlo
- Regione: Toscana
- Città: Livorno
- Stato: Non connesso
Re: Fonderie Ilva Follonica
Tienici informati sul proseguo dei lavori sarà sicuramente molto interessante!!!
.....a lavoro finitio, c'è poi l'expomodel di Venturina per l'esposizione!!!! :geek:
Ciao, Carlo
- sergio giordano
- Messaggi: 1340
- Iscritto il: mercoledì 12 settembre 2012, 1:18
- Nome: sergio
- Regione: Piemonte
- Città: Carrù
- Stato: Non connesso
Re: Fonderie Ilva Follonica
- MrPatato76
- Socio GAS TT
- Messaggi: 5545
- Iscritto il: lunedì 27 agosto 2012, 11:14
- Nome: Roberto
- Regione: Lombardia
- Città: Nova Milanese
- Stato: Non connesso
Re: Fonderie Ilva Follonica
Buon lavoro!!
Ciao
Roberto
- massimobertocci
- Messaggi: 417
- Iscritto il: venerdì 7 settembre 2012, 16:28
- Nome: Massimo
- Regione: Toscana
- Città: Gavorrano
- Stato: Non connesso
Re: Fonderie Ilva Follonica
Per Massimo
Ho scelto la scala N per un problema di spazio del garage contando che ho anche "La stazione di Lapino"...
Purtroppo io sono nato nell' 80 e dell'ilva posso ammirare solo i ruderi o quel poco restaurato totalmente diverso dall'origine...
Per Carlo
E' il primo lavoro che faccio in N, non sò cosa verrà fuori.
Nello stabilimento c'erano tre scartamenti:
1,446 MT - ferrovia a scartamento normale
1,115 MT - ferrovia a scartamento toscano
0.60 MT - ferrovia a decuville
Rigurdo a questo sono ancora in fase di documentazione.. da una foto sono sicuro che avevano una locomotiva Krauss per i movimenti all'interno della fonderia e per il collegamento con il porto.
Ho visto poi un paio di carri trasporto scorie con garritta..
Credo che dovrò autocostruire tutto...
A venturina ci sarò sicuramente, ma con i lavori in corso! Comunque se qualche volta passi da queste parti sarò lieto di farti vedere quello che verrà fuori, visto che stiamo vicini e non ci siamo mai incontrati...
Ringrazio anche Sergio e Patato76...
- giuseppe_risso
- Socio GAS TT
- Messaggi: 7676
- Iscritto il: giovedì 27 ottobre 2011, 22:44
- Nome: Giuseppe
- Regione: Liguria
- Città: Chiavari
- Stato: Non connesso
Re: Fonderie Ilva Follonica
- Marshall61
- Messaggi: 7203
- Iscritto il: martedì 1 novembre 2011, 20:50
- Nome: Carlo
- Regione: Toscana
- Città: Livorno
- Stato: Non connesso
Re: Fonderie Ilva Follonica
La Decuville la commercializza la Bush è lo scartamento toscano che non saprei proprio, anzi non sapevo neppure della sua esistenza. Dove risiedi è ancora zona di miniere di pirite, veniva usata per il trasporto del minerale grezzo, a parte l'utilizzo in fonderia?
Ciao, Carlo
- massimobertocci
- Messaggi: 417
- Iscritto il: venerdì 7 settembre 2012, 16:28
- Nome: Massimo
- Regione: Toscana
- Città: Gavorrano
- Stato: Non connesso
Re: Fonderie Ilva Follonica

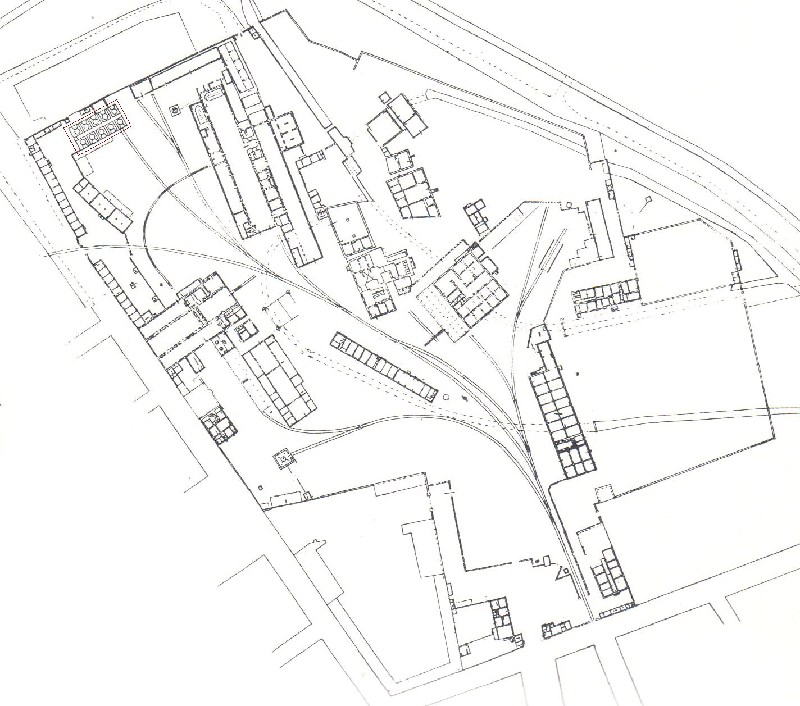

Se avete dato un occhio allo schema ci sono una quarantina di opere da realizzare, tra edifici vari quali fonderie, officine varie, faleganmeria, alloggi, magazzini, ripostigli, bascula e locale controllo, deposito locomotive, cabina elettrica e trasformazione, uffici, direzione....
Ho deciso di iniziare da una parte e approfondire pezzo per pezzo al momento della realizzazzione.
- massimobertocci
- Messaggi: 417
- Iscritto il: venerdì 7 settembre 2012, 16:28
- Nome: Massimo
- Regione: Toscana
- Città: Gavorrano
- Stato: Non connesso
Re: Fonderie Ilva Follonica
Immagine:
91,54 KB

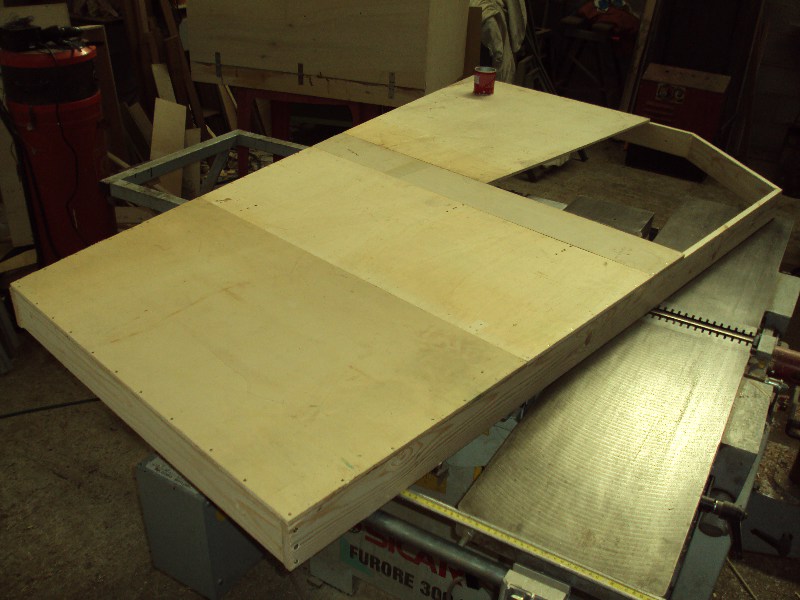

L'area che ho coperto con multistrato da 10mm è tutta sul solito livello; nella parte scoperta ci sono rilievi di terreno più alti e più bassi che andremo avedere poi..
Per il momento non ho messo travi di rinforzo sotto il piano per evitare di farli cadere in prossimità degli aghi degli scambi; quando avrò definito il piano dei binari li inserirò.
Per la costruzione degli edifici inizierò dalla zona contrassegnata con il barattolo rosso..
- Egidio
- Messaggi: 13744
- Iscritto il: giovedì 17 maggio 2012, 13:26
- Nome: Egidio
- Regione: Abruzzo
- Città: Ortona
- Stato: Non connesso
Re: Fonderie Ilva Follonica
realizzativa notevole ............. Buon lavoro !! Saluti. Egidio.
- massimobertocci
- Messaggi: 417
- Iscritto il: venerdì 7 settembre 2012, 16:28
- Nome: Massimo
- Regione: Toscana
- Città: Gavorrano
- Stato: Non connesso
Re: Fonderie Ilva Follonica
Ho iniziato la costruzione dal forno ottocentesco "delle ringrane", un complesso in sasso e mattoni contenente 10 forni, cinque per lato.
Venivano utilizzati per la produzione del "Ferraccio" dal minerale grezzo frantumato, cioè la prima delle tre fusioni per ottenere il prodotto finito.

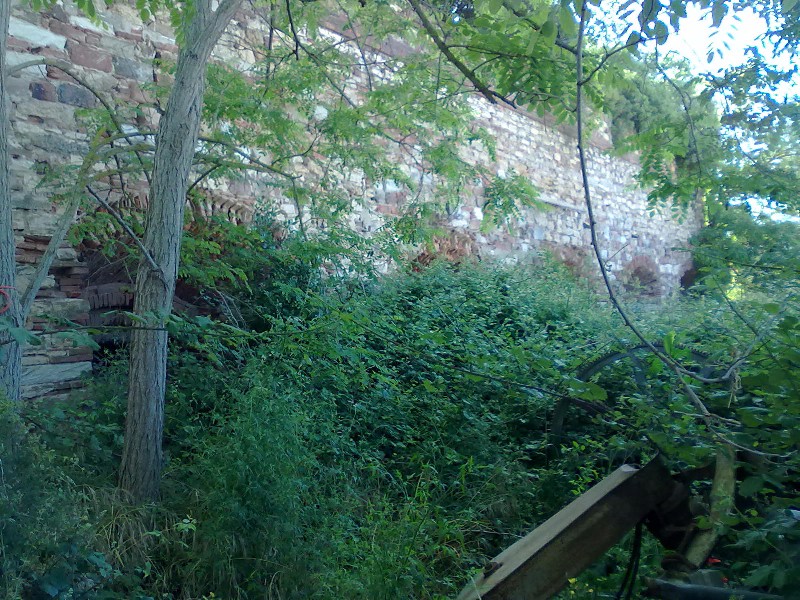

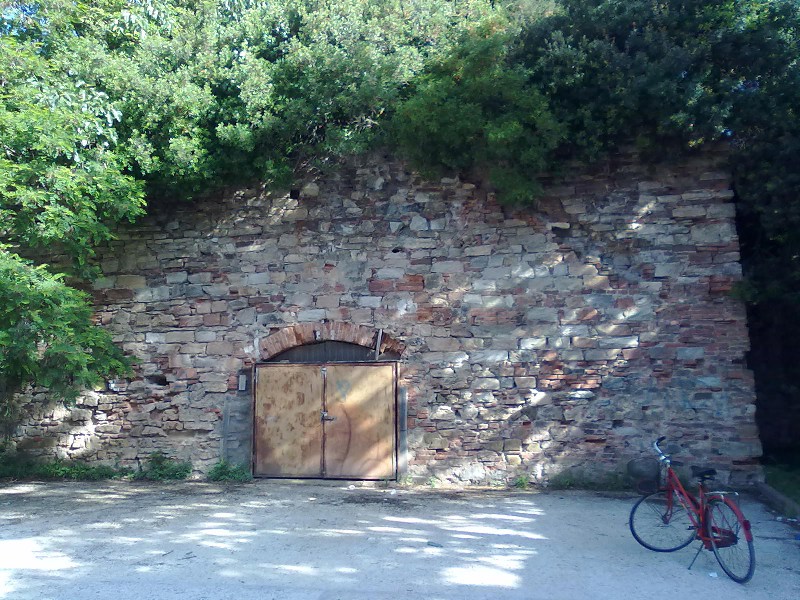

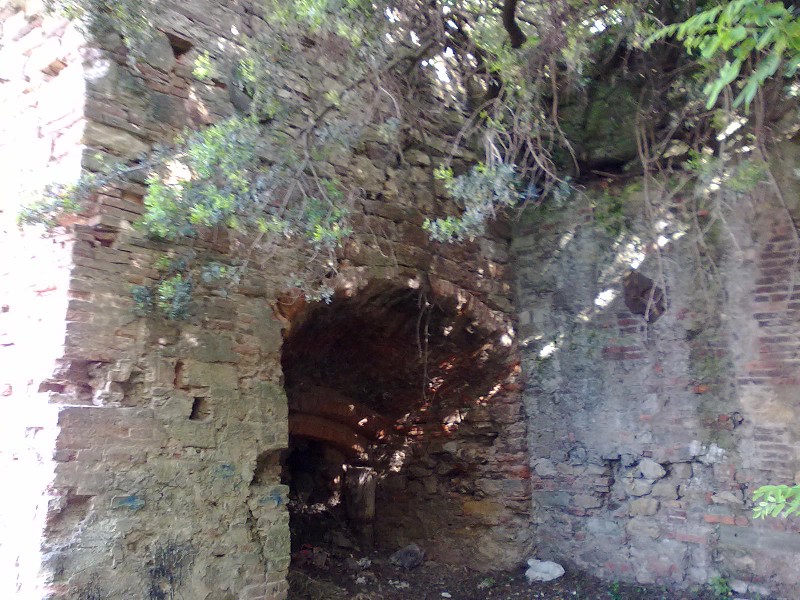

Questo è lo stabile oggi:
Immagine:
209,89 KB
Immagine:
188,49 KB
Immagine:
165,39 KB
- Marshall61
- Messaggi: 7203
- Iscritto il: martedì 1 novembre 2011, 20:50
- Nome: Carlo
- Regione: Toscana
- Città: Livorno
- Stato: Non connesso
Re: Fonderie Ilva Follonica
Ciao, Carlo
- massimobertocci
- Messaggi: 417
- Iscritto il: venerdì 7 settembre 2012, 16:28
- Nome: Massimo
- Regione: Toscana
- Città: Gavorrano
- Stato: Non connesso
Re: Fonderie Ilva Follonica
Ce ne sono diversi di forni da riprodurre ...

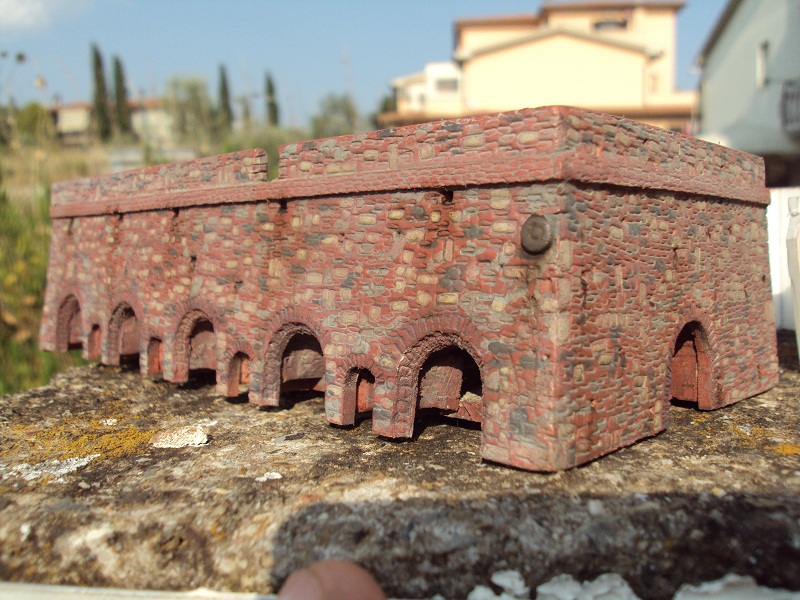

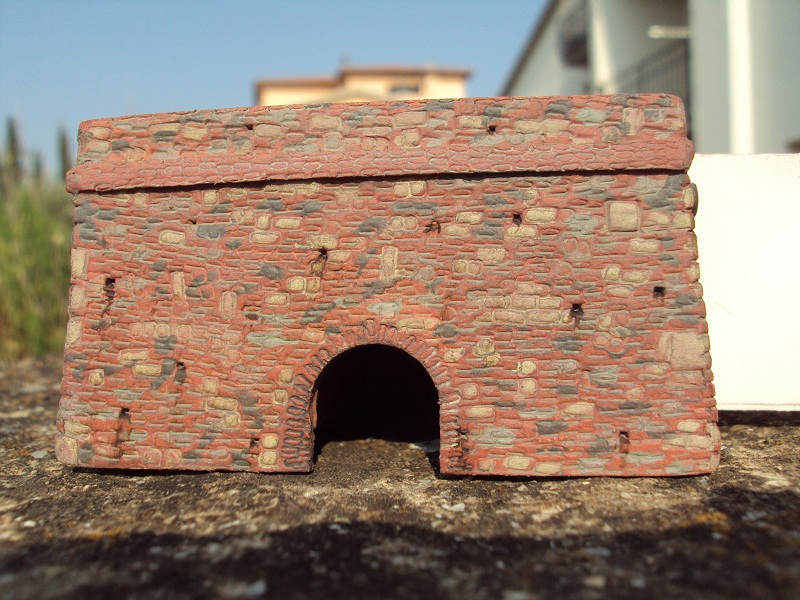

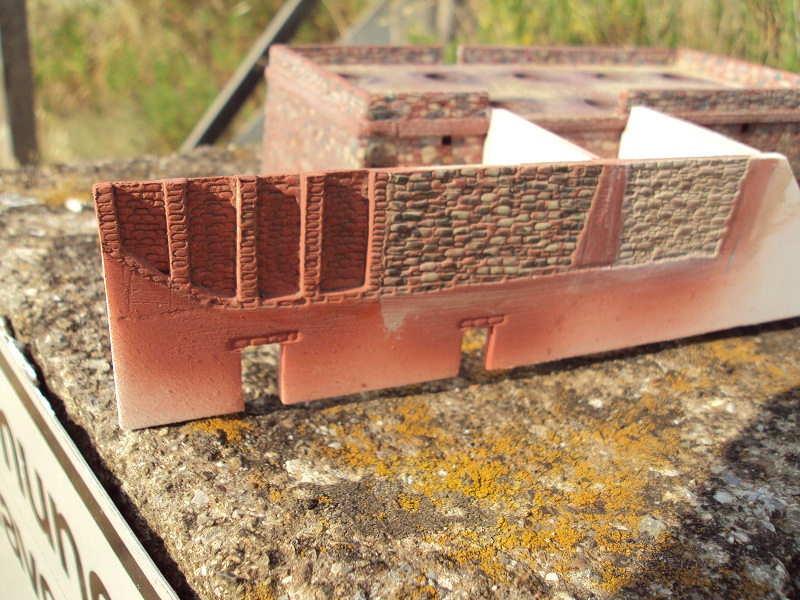

Ecco pronto quello delle ringrane e la porzione di muro di cinta che lo interessa, il quale verrà verniciato in giallino sporco..
Immagine:
237,17 KB
Immagine:
232,26 KB
Immagine:
261,31 KB
Immagine:
257,04 KB
Immagine:
255,44 KB
Immagine:
207,7 KB
- MrMassy86
- Socio GAS TT
- Messaggi: 15631
- Iscritto il: sabato 10 novembre 2012, 15:42
- Nome: Massimiliano
- Regione: Toscana
- Città: Capannori
- Ruolo: Moderatore
- Stato: Non connesso
Re: Fonderie Ilva Follonica
- Andrea
- Socio GAS TT
- Messaggi: 23331
- Iscritto il: mercoledì 26 ottobre 2011, 19:42
- Nome: Andrea
- Regione: Lombardia
- Città: Milano
- Ruolo: Amministratore
- Stato: Non connesso
Re: Fonderie Ilva Follonica
Ci racconti qualcosa sulla tecnica utilizzata per la colorazione?
- dilan
- Messaggi: 3959
- Iscritto il: martedì 7 maggio 2013, 7:32
- Nome: Antonino
- Regione: Lombardia
- Città: Scanzorosciate
- Stato: Non connesso
Re: Fonderie Ilva Follonica
Molto ben fatte le prime realizzazioni, seguirò con interesse le ulteriori fasi.
Ciao
- Marshall61
- Messaggi: 7203
- Iscritto il: martedì 1 novembre 2011, 20:50
- Nome: Carlo
- Regione: Toscana
- Città: Livorno
- Stato: Non connesso
Re: Fonderie Ilva Follonica
Che dire Massimo, continua così che vai alla grande e complimenti vivissimi per ciò che fino ad ora hai realizzato!!!!
Ciao, Carlo
- MrPatato76
- Socio GAS TT
- Messaggi: 5545
- Iscritto il: lunedì 27 agosto 2012, 11:14
- Nome: Roberto
- Regione: Lombardia
- Città: Nova Milanese
- Stato: Non connesso
Re: Fonderie Ilva Follonica
Ciao
Roberto
- massimobertocci
- Messaggi: 417
- Iscritto il: venerdì 7 settembre 2012, 16:28
- Nome: Massimo
- Regione: Toscana
- Città: Gavorrano
- Stato: Non connesso
Re: Fonderie Ilva Follonica
la costruzione è stata lunga e complessa...:
-Forex da 3mm, tagliato con cutter. Le volte sono state fresate con pantografo a mano (e non Cnc), con utensile da 14mm e 8mm.
Ho incollato un fascia di forex 1mm che simulerà una fila di mattoni.
-Sotto la lastra che fa da tetto ho incollato un pezzo di Mdf da 20mm

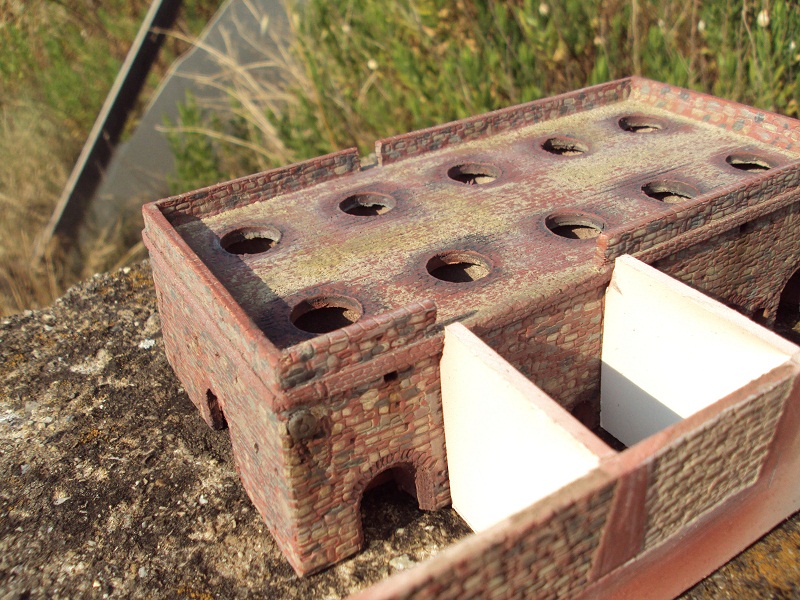

-Ho praticato con il trapano a colonna i dieci fori dei camini.
-ho inciso poi le 5 facce un pò a mano e un pò con delle matrici di diverse misure fatte con tubicini di ottone vari, i sassi e i mattoni..
-Ho incollato tutto poi con Tangit, costruendo in vari strati di forex da 3 e 1mm tutto il sotto e le bocche dei dieci forni.

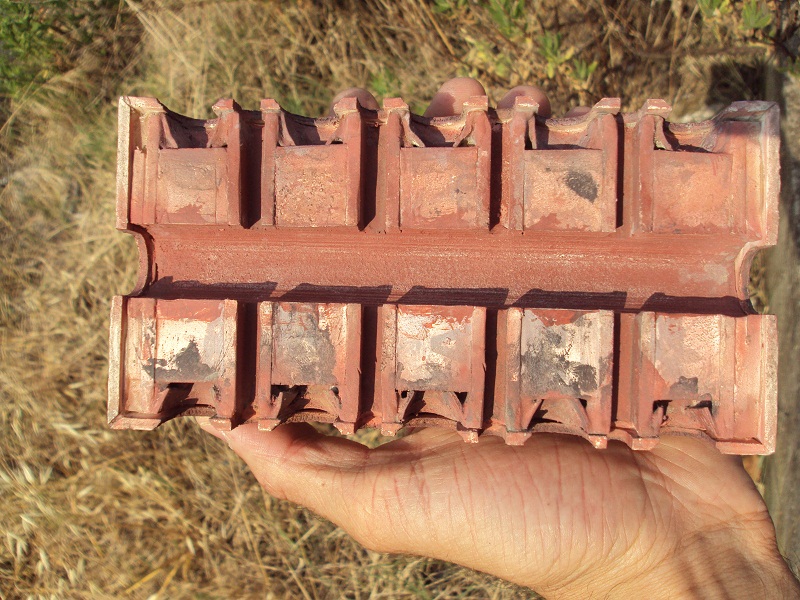

-Ad essiccazione avvenuta ho fresato con i medesimi utensili e il solito pantografo a mano i corridoi sottostanti.
-Mano di primer lifecolor e poi terra di siena, entrambi ad aerografo.
-Ho dato poi con un pennellino :geek: misura 0000 una decina di tonalità diverse mattone per mattone....
-Una passata di aerografo con nero opaco a simulare le tracce di fumo.
-Una spolverata di pigmenti marrone, ocra e gessetto grigio.
-Una passata di trasparente opaco in bomboletta.
-Lavaggi vari in diverse fasi di asciugatura con colori ad olio e thinner Mig.
-Ho setacciato un pò di povere da sabbia bianca da cantiere e l'ho incollata nel tetto tra forno e forno.
-Ultima leggera passata di bomboletta trasparente opaca e spolveratina di micro spugna verde.
- Giannantonio
- Messaggi: 1428
- Iscritto il: lunedì 19 novembre 2012, 23:46
- Nome: Giannantonio
- Regione: Veneto
- Città: Verona
- Stato: Non connesso
Re: Fonderie Ilva Follonica
complimenti.
- FRANCO
- Messaggi: 597
- Iscritto il: venerdì 26 ottobre 2012, 18:05
- Nome: Franco
- Regione: Friuli-Venezia Giulia
- Città: UDINE
- Stato: Non connesso
Re: Fonderie Ilva Follonica
- Egidio
- Messaggi: 13744
- Iscritto il: giovedì 17 maggio 2012, 13:26
- Nome: Egidio
- Regione: Abruzzo
- Città: Ortona
- Stato: Non connesso
Re: Fonderie Ilva Follonica
- massimobertocci
- Messaggi: 417
- Iscritto il: venerdì 7 settembre 2012, 16:28
- Nome: Massimo
- Regione: Toscana
- Città: Gavorrano
- Stato: Non connesso
Re: Fonderie Ilva Follonica
http://www.magmafollonica.it
Nella sezione "Villaggio" potete vedere una parte degli edifici che devo costruire,cliccando su ognuno si apre la pagina dedicata con la foto antica, quella odierna storia e un pò di storia..
Ogni edificio che farò sarà accompagnato dal link che vi rinvia alla pagina dedicata sul sito che ho citato.
I forni delle ringrane che ho già fatto potete vederli quì: http://www.magmafollonica.it/villaggio.php?id=26
