cancelli ferroviari anni '30-'60 in scala N

[paolofarina]

Mi è sembrato un argomento poco frequentato, dove con spesa nulla e tanta soddisfazione ci si può affrancare dalle produzioni commerciali o artigianali mai a buon prezzo.
Sul mio solito sito
https://scartamento9mm.wordpress.com
ho provato a suggerire un metodo senz'altro migliorabile, per realizzare cancelli e vecchi passaggi a livello.
Spero possa essere di interesse e stimolo.

Saluti
Paolo

[FrancoV]

Bello, grossomodo (e a memoria) la spaziatura fra una barra e l'altra dovrebbe essere circa 200/300 mm che vorrebbe dire (in N) 1,5/2 mm, forse a quel punto converrebbe usare una rete recuperata da qualche parte perchè la vedo dura a saldare tutte quelle barrette.

[Giacomo Rinaldo]

Bel passo-passo e ottimo risultato! Tra l'altro, con lo stesso procedimento e fili di ferro e rame di diversi diametri, si possono costruire varie cose: io per esempio ho creato le ringhiere dei terrazzini di una carrozza...
Grazie Paolo, ciao!
Giacomo

[paolofarina]

Grazie a voi che avete la cortesia di leggere le mie piccole note. Ha ragione chi ritiene si debbano aumentare le barre per una griglia più simile al vero. Temo solo che si possa creare un effetto "muro" anche a causa della verniciatura. Comunque il suggerimento è stato recepito e provvederò presto a una versione più "concentrata" di cui vi renderò conto. Bravissimo Giacomo che è arrivato prima di me con un'applicazione del metodo che non avevo previsto!! Largo ai giovani finalmente!
Paolo

[filipo1]

Grazie a voi che avete la cortesia di leggere le mie piccole note. Ha ragione chi ritiene si debbano aumentare le barre per una griglia più simile al vero. Temo solo che si possa creare un effetto "muro" anche a causa della verniciatura. Comunque il suggerimento è stato recepito e provvederò presto a una versione più "concentrata" di cui vi renderò conto. Bravissimo Giacomo che è arrivato prima di me con un'applicazione del metodo che non avevo previsto!! Largo ai giovani finalmente!
Paolo

e no , grazie a te che le condividi spendendo tempo e denaro sottratto alla tua passione.
servono molto ad avvicinare persone al modellismo e ad aprire la mente a varie soluzioni .
credo che per la scala N purtroppo alcune cose devono necessariamente essere riprodotte con altri sistemi , tipo fotoincisione, che hanno un costo altino
ma si potrebbe abbassarlo facendo produzione in comune con altri appassionati.

[IpGio]

Sarebbe interessante vedere in queste tue discussioni, caro Paolo, qualcosa di più che un semplice link per andare a vedere quanto si sta dibattendo nel topic.
Non dico che sia da riprodurre in toto l'articolo sul tuo sito, ma mettere qualche foto e un minimo di commento dell'autore e poi rimandare per approfondire con un link al domino credo che la cosa sia più interessante, questo a mio giudizio personale.
Ciò aiuterebbe gli amici che ci seguono a farsi un'idea, specie quando la discussione si apre ai vari interventi.
Comunque resta a Te decidere liberamente... come continuare nel forum del GAS TT.
Grazie per l'attenzione.
IpGio

[wmax53]

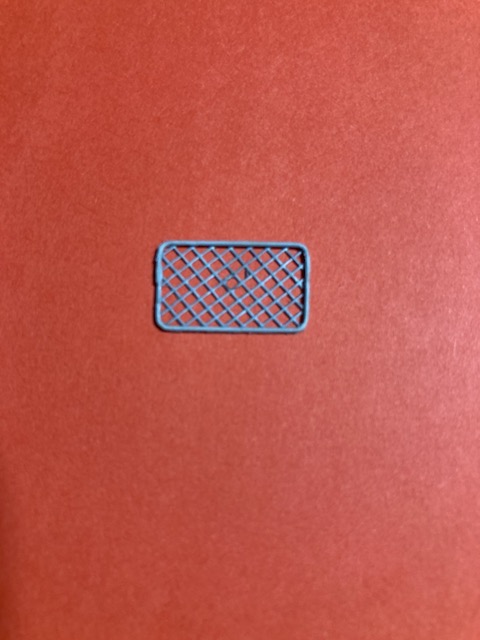

Leggendo la vs interessante discussione sui cancelli FS, mi e' venuta l'idea di provare ad usare la rete delle zanzariere, che mi e' stata utile in tante realizzazioni in scala N.
Ho fatto solo una prova.
Le misure sono
Intelaiatura: tondino di ottone 0,6 mm
Maglia rete zanzariera 1,5 mm
Misure cancello 19 X 11 mm ( da modificare per essere in corretta scala N)

Cosa ne dite è accettabile?
Se si, provo a realizzare un cancello completo

[paolofarina]

vedo con piacere ed orgoglio che il mio piccolo lavoro diventa stimolo per una fucina di considerazioni e sperimentazioni di materiali e tecniche: è proprio il mio obiettivo. Ho orrore di lunghe dissertazioni teoriche sul numero di razze di una ruota o dei chiodi su una fiancate, che spesso non offrono alcun contributo pratico. Nel mio sito ci si sporca le mani e si realizzano le cose. Poi possono non piacere, ma intanto il seme è gettato. Rispondo alle gentili e numerose sollecitazioni di IpGio che impiego già molto tempo a curare il sito - come osserva correttamente Filipo1 - e se dovessi replicare qui l'articolo o parte di esso poco o nulla aggiungerebbe: se interessa l'argomento si va a vederlo altrimenti si passa oltre. E per fortuna i ritorni su questo sito non mancano (bravissimo wmax53!). Spero comunque in futuro di poter ancora contare sulla vostra ospitalità su queste pagine per le mie prossime realizzazioni.
Un caro saluto
Paolo

[IpGio]

Paolo ci mancherebbe, continua pure a pubblicare i tuoi lavori qui sul forum nel modo che ti è più congeniale, il mio era solo un invito ad "arricchire" di un minimo un topic.
Ora passo a quanto proposto da Massimo e dico che il suo lavoro non è male... forza dunque vediamolo finito e posato in opera.

IpGio

[FrancoV]

Cosa ne dite è accettabile?
Se si, provo a realizzare un cancello completo

Direi che è più che accettabile

[filipo1]

Leggendo la vs interessante discussione sui cancelli FS, mi e' venuta l'idea di provare ad usare la rete delle zanzariere, che mi e' stata utile in tante realizzazioni in scala N.
Ho fatto solo una prova.
Le misure sono
Intelaiatura: tondino di ottone 0,6 mm
Maglia rete zanzariera 1,5 mm
Misure cancello 19 X 11 mm ( da modificare per essere in corretta scala N)

Cosa ne dite è accettabile?
Se si, provo a realizzare un cancello completo

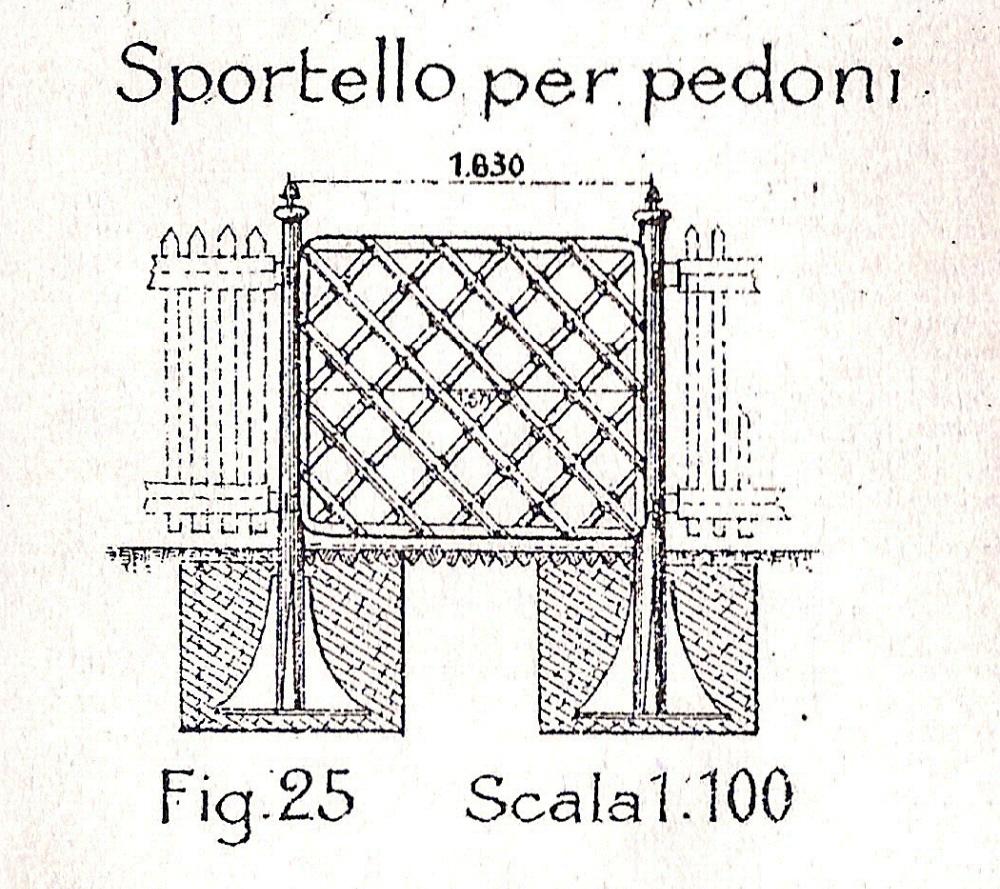

non riesco a calcolare le misure in 1\160

[FrancoV]


non riesco a calcolare le misure in 1\160

Basta prendere le misure sul disegno e moltiplicare per 0,625

[lorelay49]

Max direi che è perfetto

[filipo1]


non riesco a calcolare le misure in 1\160

Basta prendere le misure sul disegno e moltiplicare per 0,625

grazie
non ho il disegno lo ho a video file ipg
cmq disegno :
1\100 misure x 0,625
1\500 misure x 3,125 ???

[FrancoV]

grazie
non ho il disegno lo ho a video file ipg
cmq disegno :
1\100 misure x 0,625
1\500 misure x 3,125 ???

Si, il concetto è molto semplice prendi la scala del disegno che hai e la dividi per la scala del modello che vuoi, il risultato dell'operazione (0,625 o 3,125 nel caso di specie) è il "fattore di conversione" che ti permette di passare da una scala all'altra con un calcolo che s'impara in quinta elementare.


Curiosità personale dato che conosco un po' la città, in che zona di Napoli sei?

[filipo1]

si ma la misura da dove la prendi ?
non ho il disegno cartaceo.

sono di fuorigrotta ma vivo zona sorrento

[FrancoV]

Scusa, ti stampi quello schema che hai pubblicato e hai risolto la questione ... o no?

Ho frequentato Napoli per circa un decennio a cavallo del '70 perchè avevo due zii la e per Fuorigrotta ci passavo tutti i giorni, mio zio fu uno dei fondatori nonchè il progettista di Edenlandia.

[filipo1]

na ....

ci andrò a breve ...... che ricordi ....

[FrancoV]

na ....

ci andrò a breve ...... che ricordi ....

Porta anche il mio pensiero .... quando seppi dai miei cugini che era andato tutto a scatafascio mi venne una botta di tristezza ... va be', mi sono consolato con le riprese del Giro d'Italia che mi hanno riportato con la memoria nei posti che frequentavo allora.
Stammi bene.

[Egidio]

Leggendo la vs interessante discussione sui cancelli FS, mi e' venuta l'idea di provare ad usare la rete delle zanzariere, che mi e' stata utile in tante realizzazioni in scala N.
Ho fatto solo una prova.
Le misure sono
Intelaiatura: tondino di ottone 0,6 mm
Maglia rete zanzariera 1,5 mm
Misure cancello 19 X 11 mm ( da modificare per essere in corretta scala N)

Cosa ne dite è accettabile?
Se si, provo a realizzare un cancello completo

Leggo e vedo solo ora. Ottimo lavoro, Massimo, bravo !! Saluti. Egidio.

[wmax53]

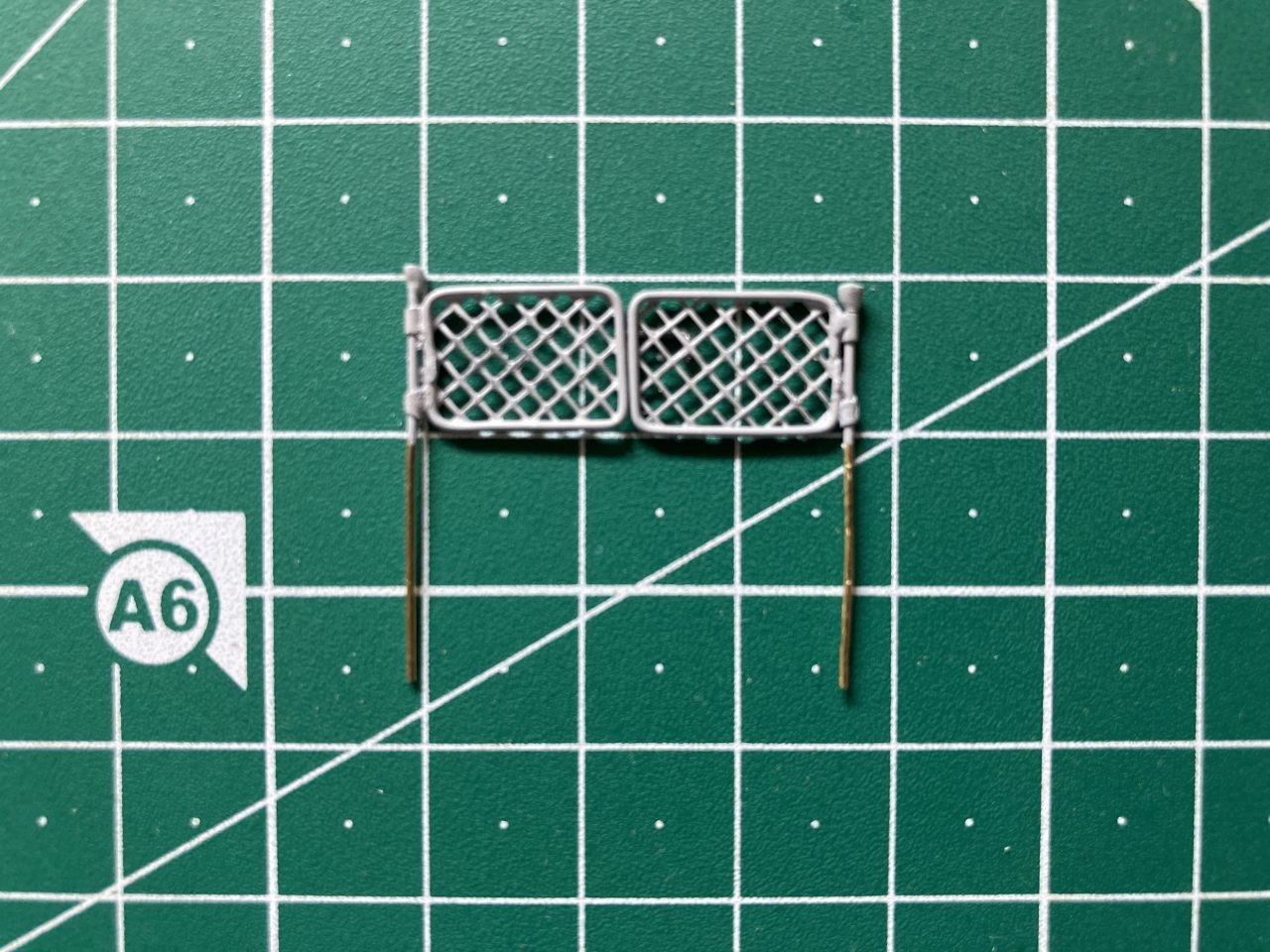

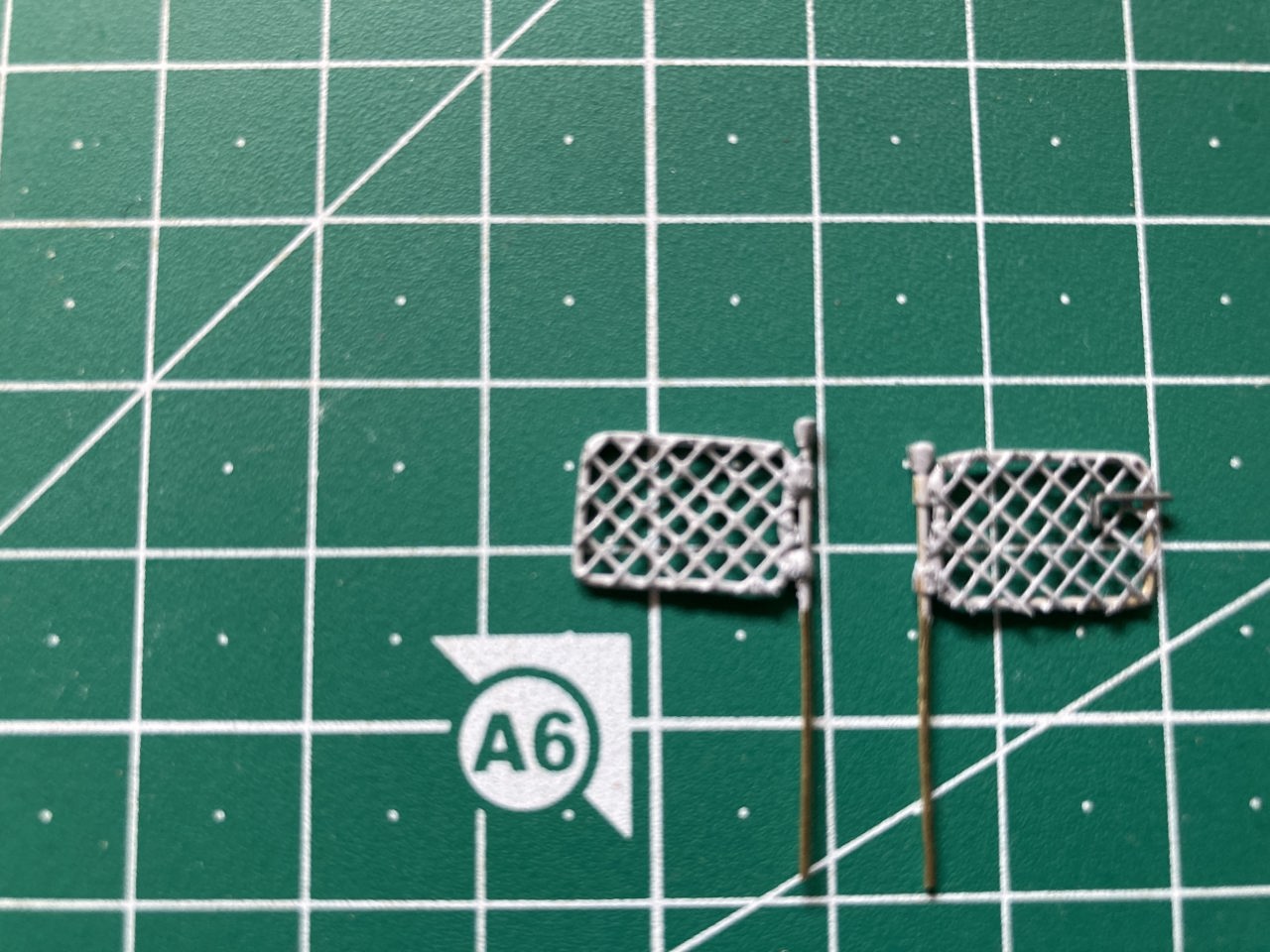

Purtroppo, in questo periodo ho poco tempo da dedicare al modellismo, ma ho trovato un po' di tempo per realizzare, come promesso, il cancello FS in scala N.

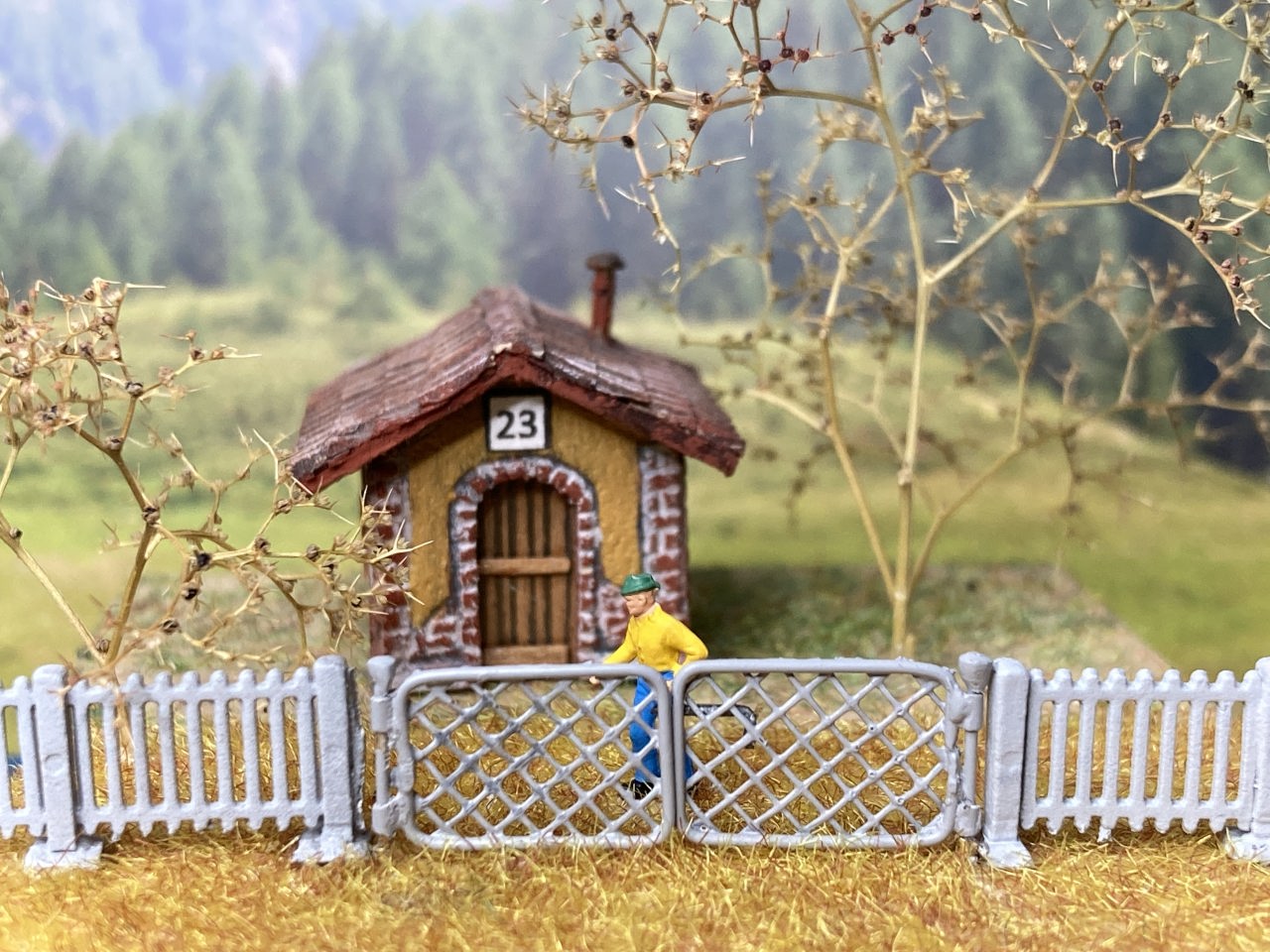

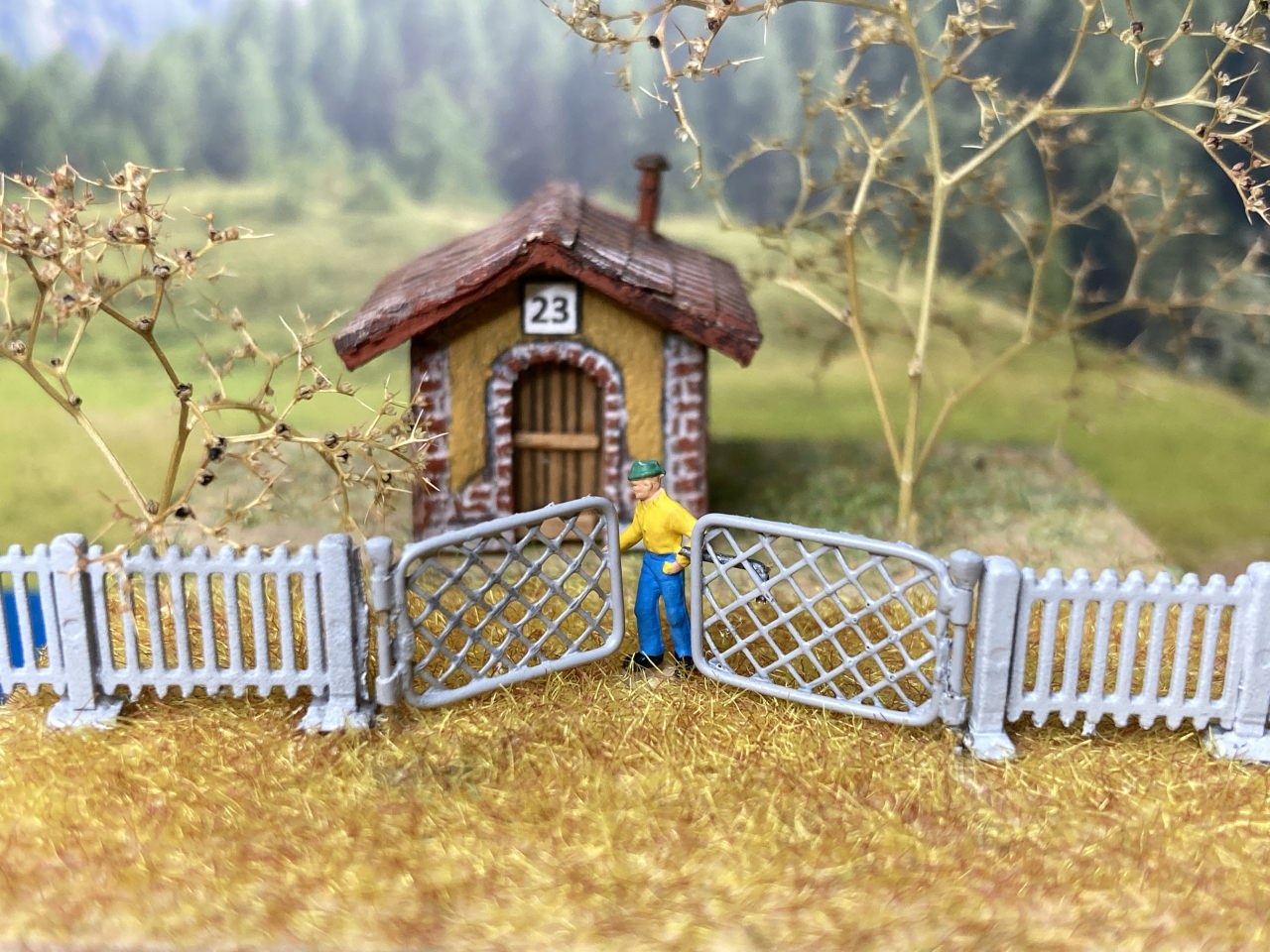

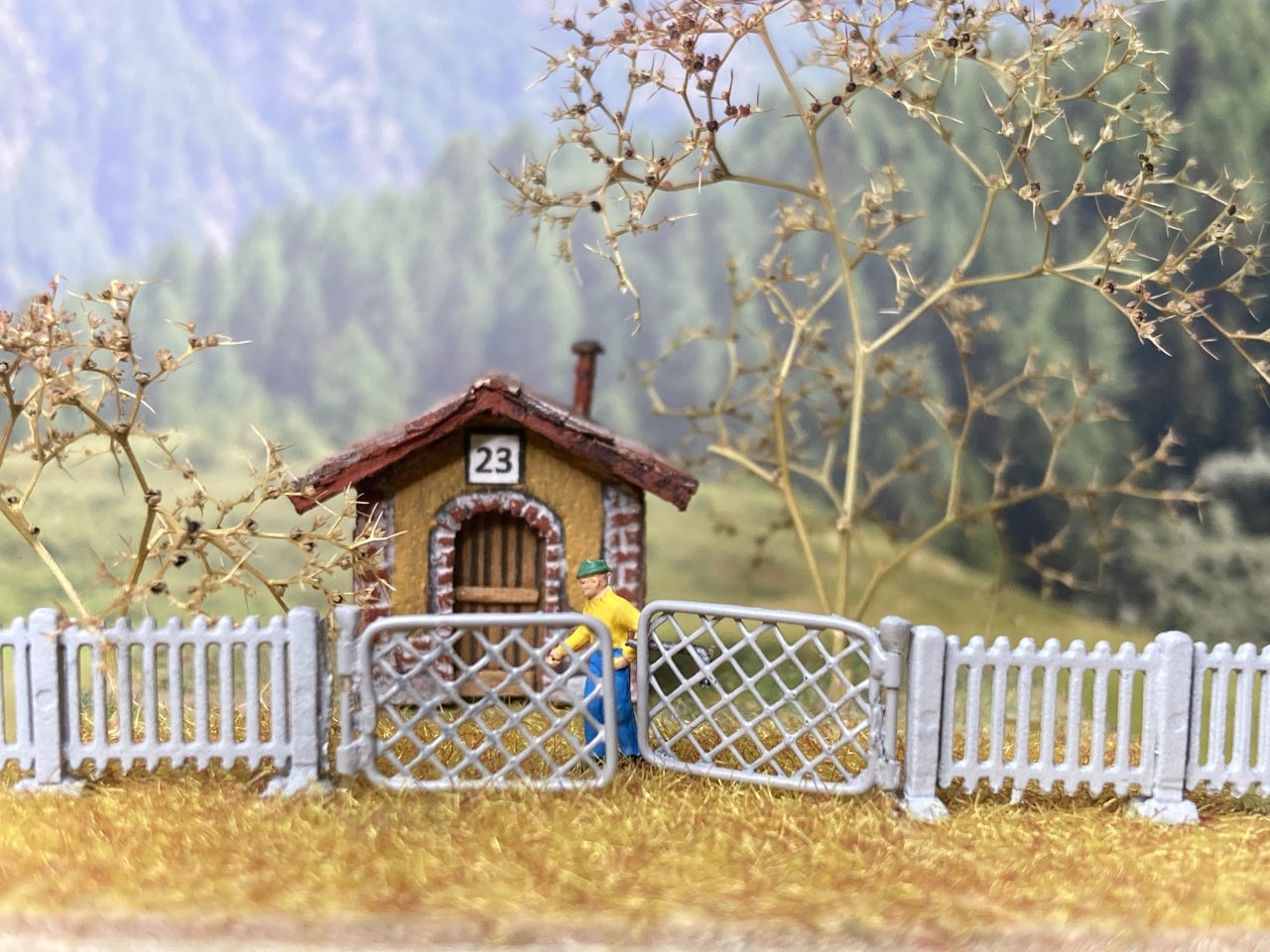

C'e' senz'altro spazio per migliorare, ma per il momento, vi mando delle foto con il cancello, inserito in un mini diorama.

[Criss Amon]

Complimenti!!!

[Egidio]

Ottimo davvero. Saluti. Egidio.

[IpGio]

Avanti così... bello.

IpGio

[Andrea]

Complimenti Max, sai quanto io apprezzi i tuoi lavori!
