Consigli struttura telaio

[v200]

Ciao a tutti, devo costruire un telaio per un doppio ovale con 6 deviatoi e due tronchini per far girare le loco digitali, le misure sono 150 cm per 60 cm al centro vi sarà un binario di programmazione quindi niente paesaggio.
I deviatoi sono manuali visto che mi servirà per rodare le loco e farle sgranchire in pratica un circuito tester come armamento è costituito da binari Minitrix due start set con alcuni binari per poterli congiungere (Ho un po di scorta da smaltire).
Ora mi servivano un po di consigli per le misure degli elementi del telaio specialmente gli spessori , lo spessore del piano di appoggio dei binari, le pareti laterali su cui andrà posato e le gambe e che legno consigliate.
In pratica come il coperchio di uno scatolone.
Grazie per l'aiuto.
Roby

[filipo1]

topic.asp?TOPIC_ID=12148&FORUM_ID=106&C ... LTRE+SCALE

attualmente l'ho ridotto ad 1 x 0,7 mt (per farlo stare sotto il tavolo di lavoro e perchè credo sia sufficiente per far girare le loco)

legno listelli 3 x 3 cm
piano da 0,7 mm
piedi saranno listelli 3 x 3 cm

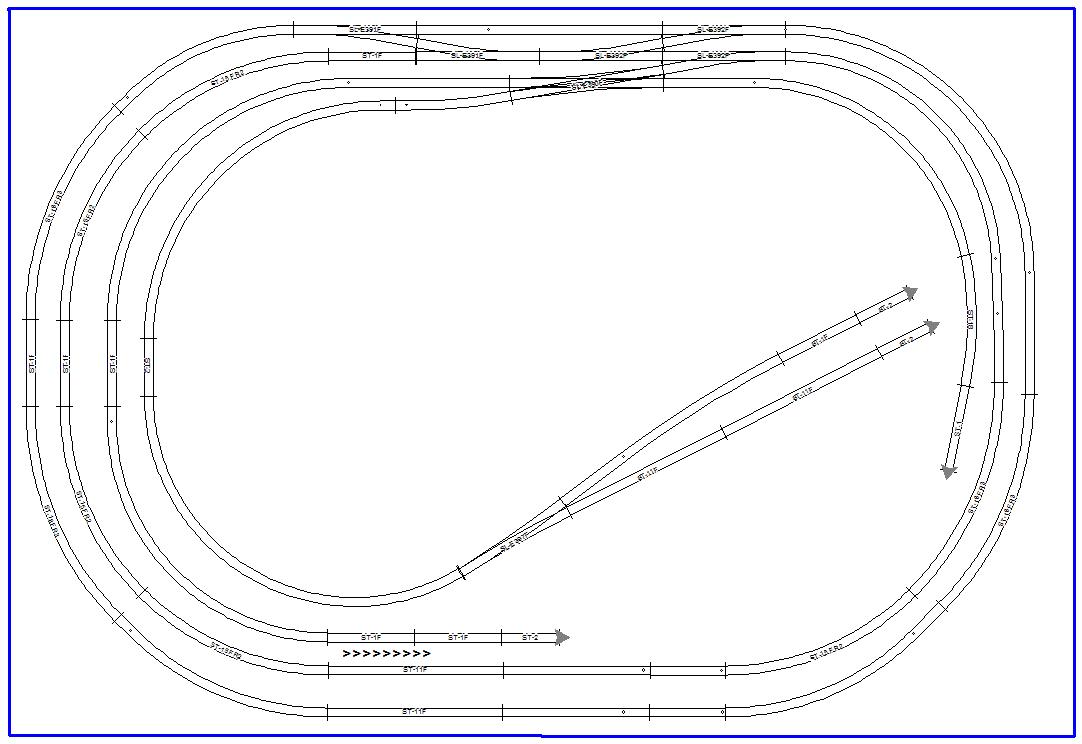

Immagine:

105,96 KB


le curve centrali sono sotto r2 ma ci farò solo manovre

il binario di programmazione sarà il terzo dal basso , binario morto
collegato al circuito con un interruttore per l'utilizzo sia come programm che come
binario morto


per i deviatori i 5 in alto + l'inglese motorizzati dcc
l'altro manuale

[carlo mercuri]

Ti consiglio , così come fanno i tedeschi, di utilizzare il telaio aperto!! Spessori dei listelli, per la scala N, 1,5 cm. x 4 cm., o 2 cm.x 5 al massimo! Rettangoli di 33 cm x 25 .Un cm. per i piani di stazione, meno (dipende dallo spazio fra un piano e l'altro) per le strisce che portano ad un livello diverso!

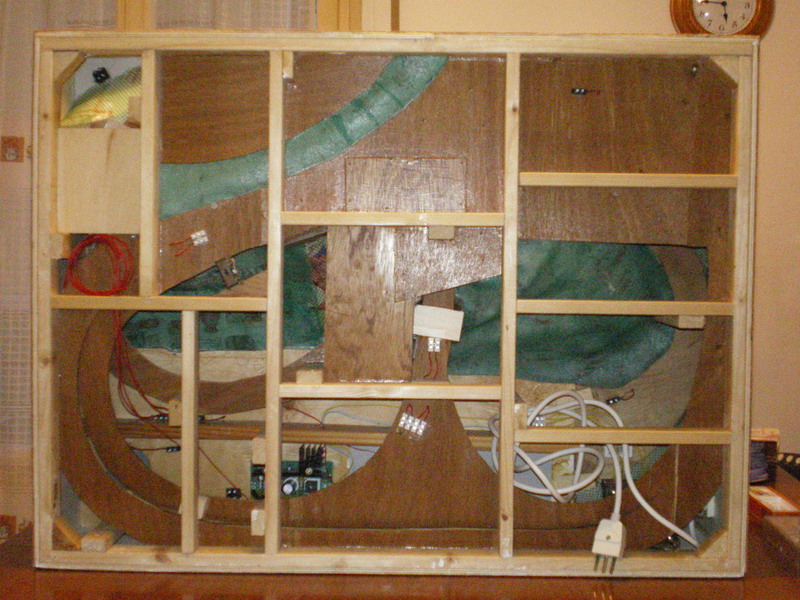

Nella foto, un mio piccolo plastico, con telaio "apertio"!



Immagine:

177,6 KB

[v200]

Grazie per gli utili consigli sugli spessori
Ora metto sotto mio suocero per il lavoro di falegnameria.
A presto spero con qualche foto e dettagli.
Ciao dal sudatissimo Roby

[carlo mercuri]

Mi raccomando i listelli, che siano stagionati e di qualità

[Docdelburg]

E se tratti la struttura con un impregnante (meglio se a base di solvente) tieni lontana l'umidità e le muffe.

[filipo1]

per il mio ho messo solo due listelli centrali ........

credo che la struttura a nido va benissimo se non usi un piano unico altrimenti mi sembra eccessiva per le misure di cui parliamo

anche io tratto sempre il legno con impregnante anche perchè il legno oggi anche se di buona qualità purtroppo non è
mai stagionato a dovere (esperienze nautiche gozzi)

[v200]

Grazie DOC e Filippo penso che sia irinuciabile l'impregnante per evitare svergolamenti.
Anche la buona stagionatura suggerita da Carlo ,
purtroppo oggi il legname e troppo giovane basta vedere le dimensione degli assi confronto a venti anni fa per non parlare della provenienza[:(!]
Roby

[Handyman]

Se si vogliono evitare sorprese con il legname, conviene utilizzare,l compensato, MDF o faggio. Altri legnami lavorano troppo e spesso sono stagionati a forno e continuano a lavorare per anni. Un telaio con compensato da 15mm, tagliato in listelli da 5cm (meglio ancora 10) risolve il problema. A questo punto l'impregnante serve principalmente a tenere lontana la polvere.
