Una "mensola" punto a punto in scala N

[wmax53]

....anche a casa mia ... ...ottimo lavoro Ed !!

[Edgardo_Rosatti]

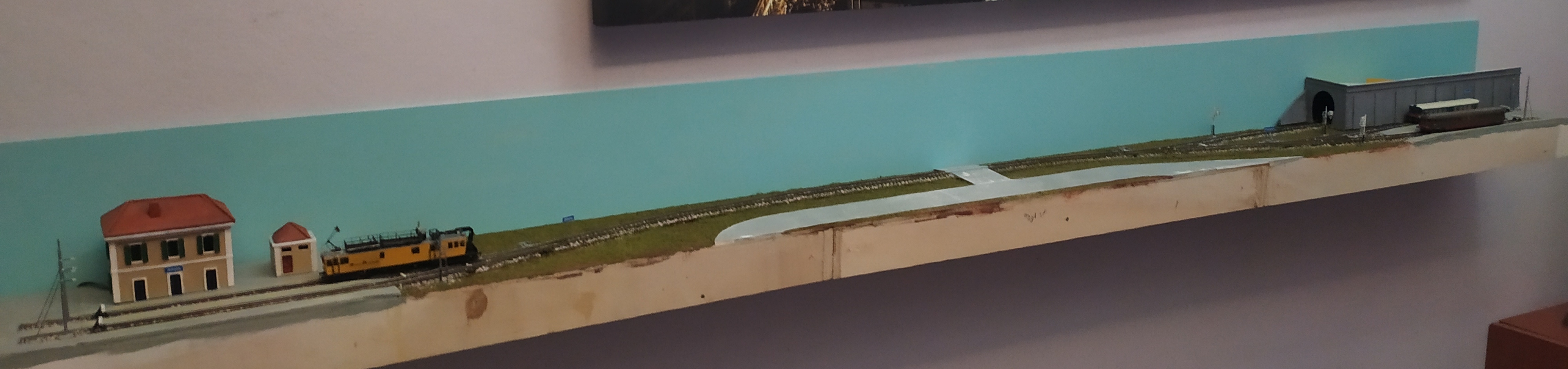

Col fondale è meglio.

Fondale

Grazie a tutti neh!

[Edgardo_Rosatti]

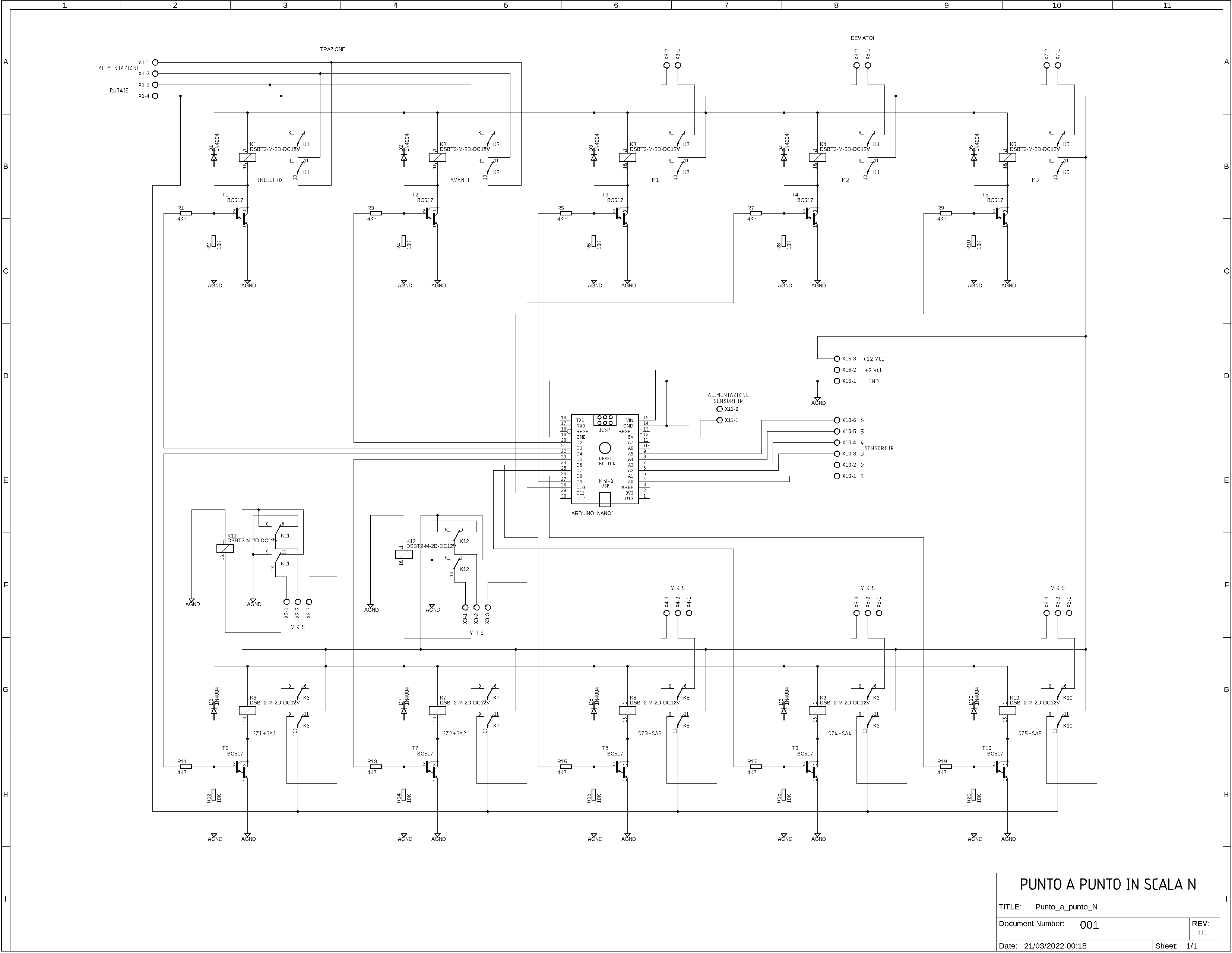

Aggiornamento schema elettrico:

Schema eletrico

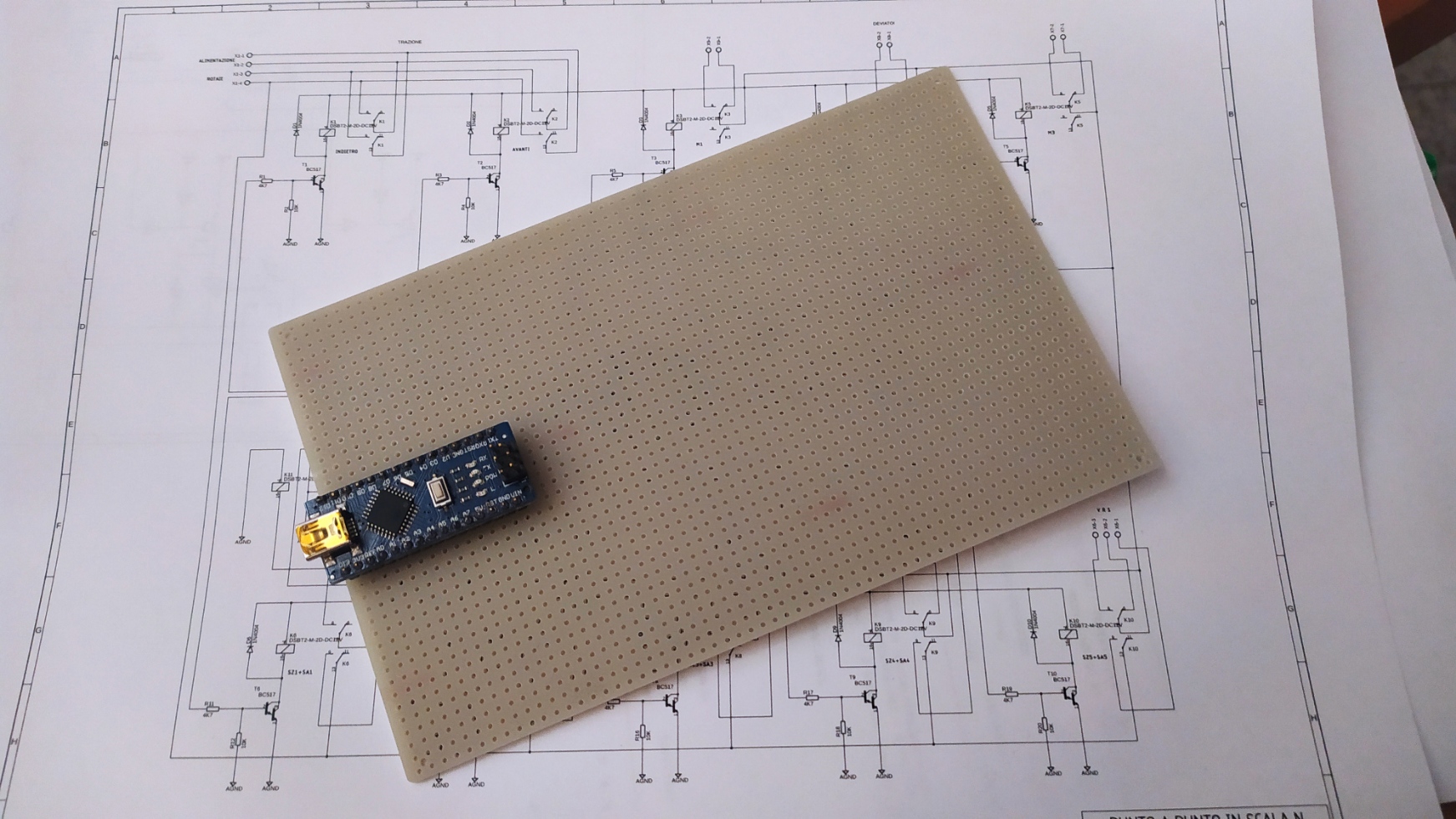

Nel centro è visibile un Arduino Nano che essendo molto compatto ben si presta per essere montato su una scheda millefori da 10x16 cm.

Sceda millefori

Nello spazio circostante all'Arduino verranno montati dei relè con relativi transistor di gestione (NPN tipo BC547) per il comando dei deviatoi e dei segnali/sezionamenti.
Anche l'alimentazione avanti/indietro sarà gestita da un paio di relè.

Due dei 5 segnali sono un po' vecchiotti e utilizzano dei led rosso/verde bicolore bipolari. Cioè, in base a come vengono polarizzati si accende una luce verde o rossa.
Questi segnali utilizzano relè a due scambi come invertitori.

Gli altri 3 segnali invece hanno 3 fili; negativo, verde e rosso; più facili da gestire.
Sono tutti e 5 di Lineamodel.

Infine vi sono i tre motori elettromagnetici per i deviatoi del tipo Roco sottoplancia 10030:
https://www.ebay.it/itm/264074335024

Altri collegamenti all'Arduino riguardano gli input provenienti dai sensori ad infrarossi collegati alle porte da A0 ad A5.
Input necessari per "leggere" l'arrivo dei treni sugli stazionamenti dei 5 tronchini e sul PL.

[FrancoV]

Col fondale è meglio.


Grazie a tutti neh!

Molto bello, anche se rimango dell'idea che se da una stazione non si vedesse l'atra sarebbe anche meglio

[IpGio]

Col fondale è meglio.


Grazie a tutti neh!

Ma viene su di un bello!
IpGio

[v200]

Seguo con piacere

[Andrea]

Col fondale è meglio.

Decisamente.

[C_A]

Col fondale è meglio.

Il fondale rimarrà così o gli darai una profondità, con la strada che continua dopo il passaggio a livello incustodito e tutto il paesaggio intorno?
Ciao!!!

[Edgardo_Rosatti]

Lo sfondo è celeste monocromatico, semplicemente perché non sono capace a dipingere e se ci provassi so che non otterrei un buon risultato.
Inoltre penso che in questo caso, un fondale debba essere il più sterile possibile. Comunque si può svitare così da poterlo modificare in futuro.

Il passaggio a livello sarà a barriere ed è in fase di progettazione in fotoincisione, così come la staccionata FS ed i lampioni a cetra.

PL

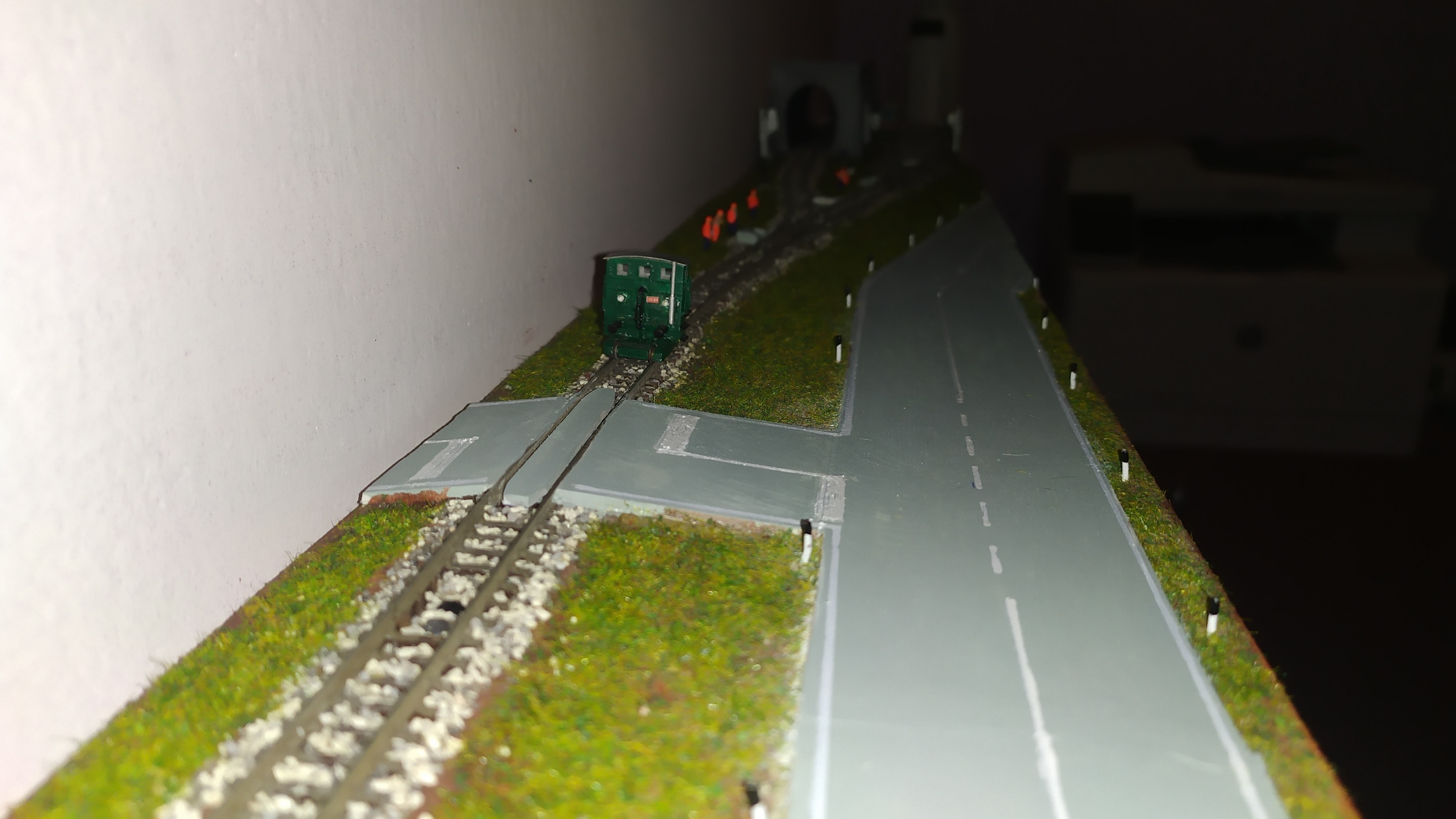

La strada è stata dipinta con la segnaletica verticale:

Strada

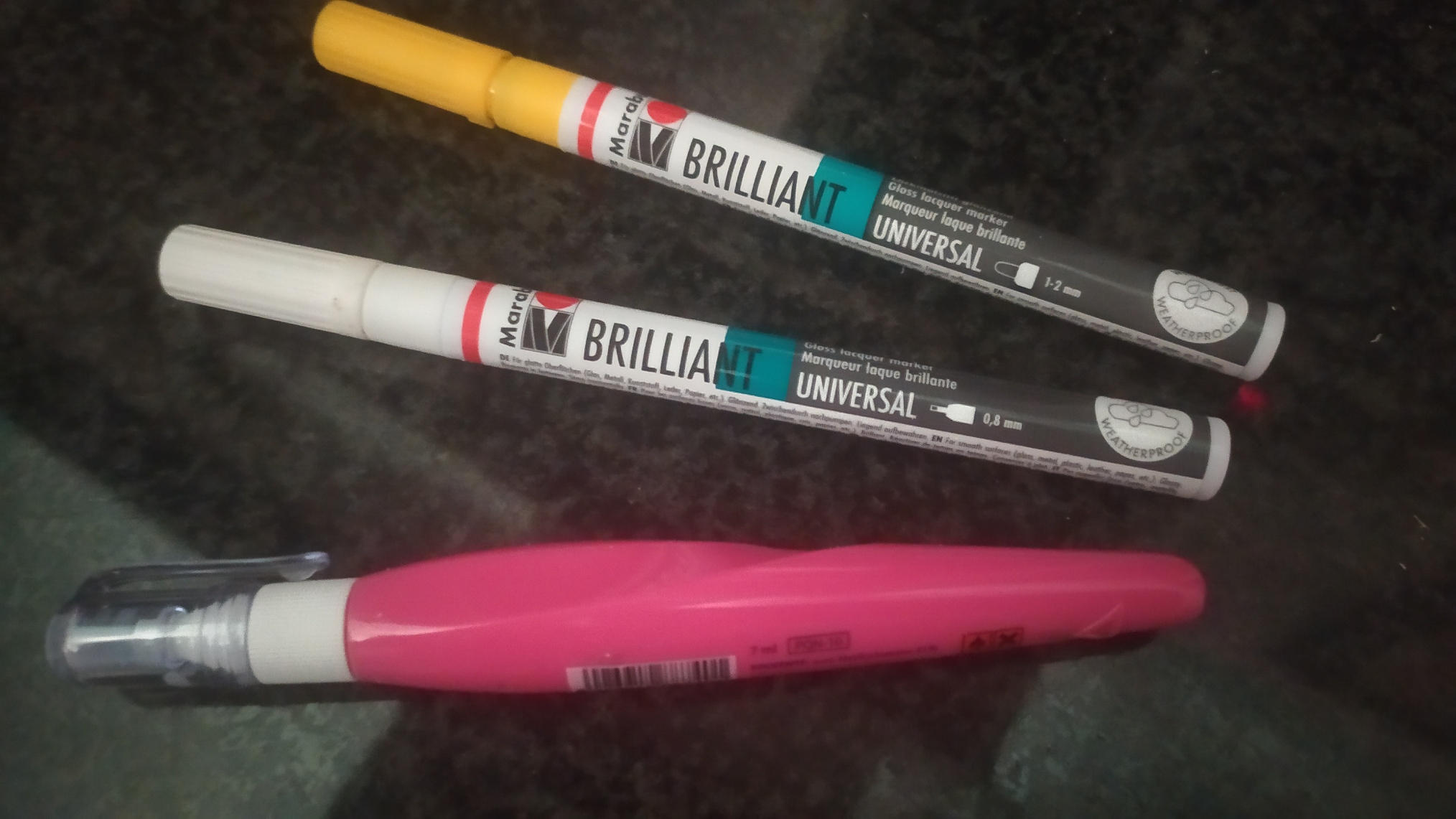

Per la realizzazione delle striscie bianche e gialle sulle banchine ho utilizzato dei pennarelli di vernice sottili e una penna di "bianchetto correttore":

Penne

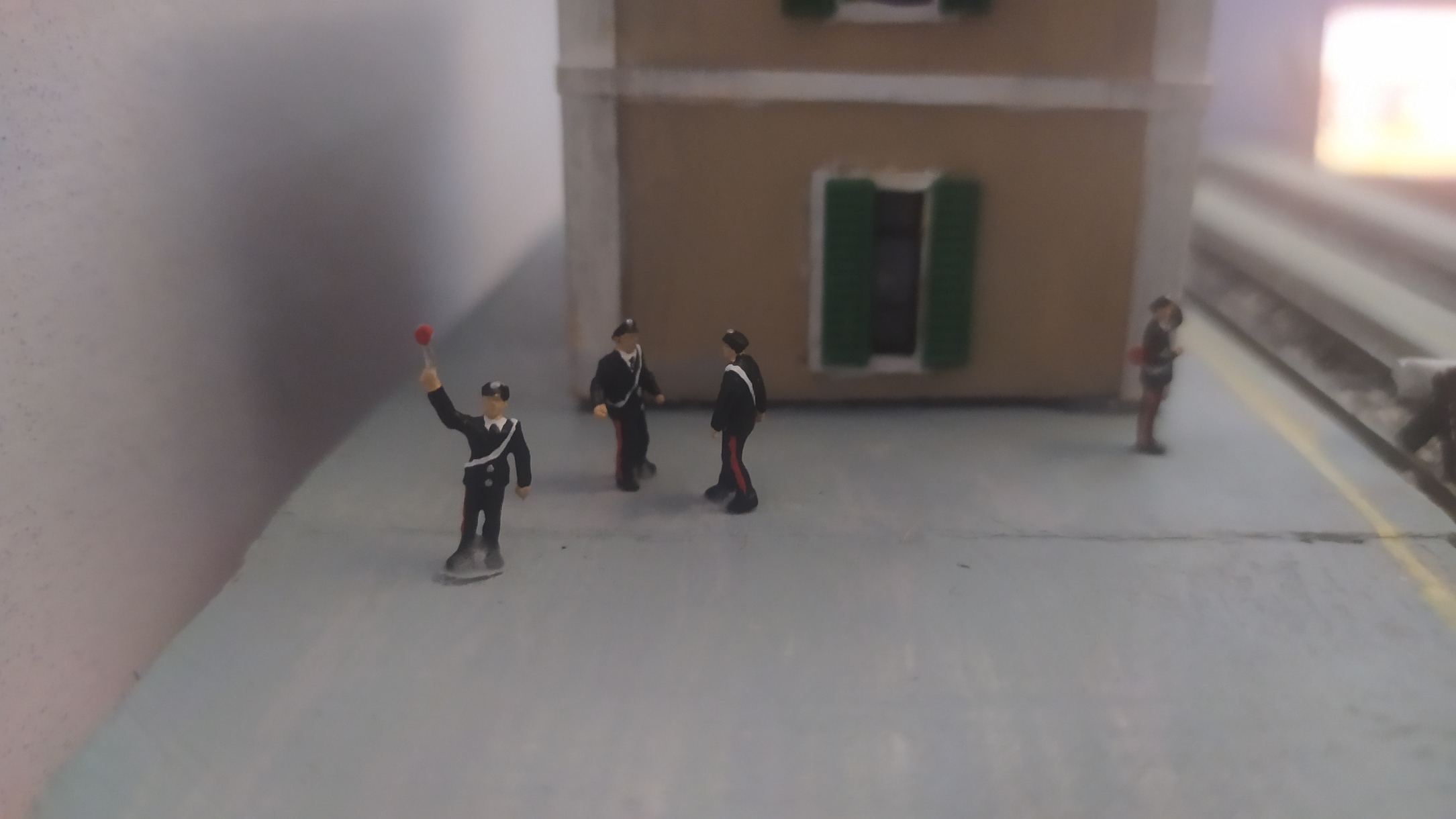

Infine sono comparse due squadre; una di Carabinieri nella stazione di Altolà:

Carabinieri

Carabinieri

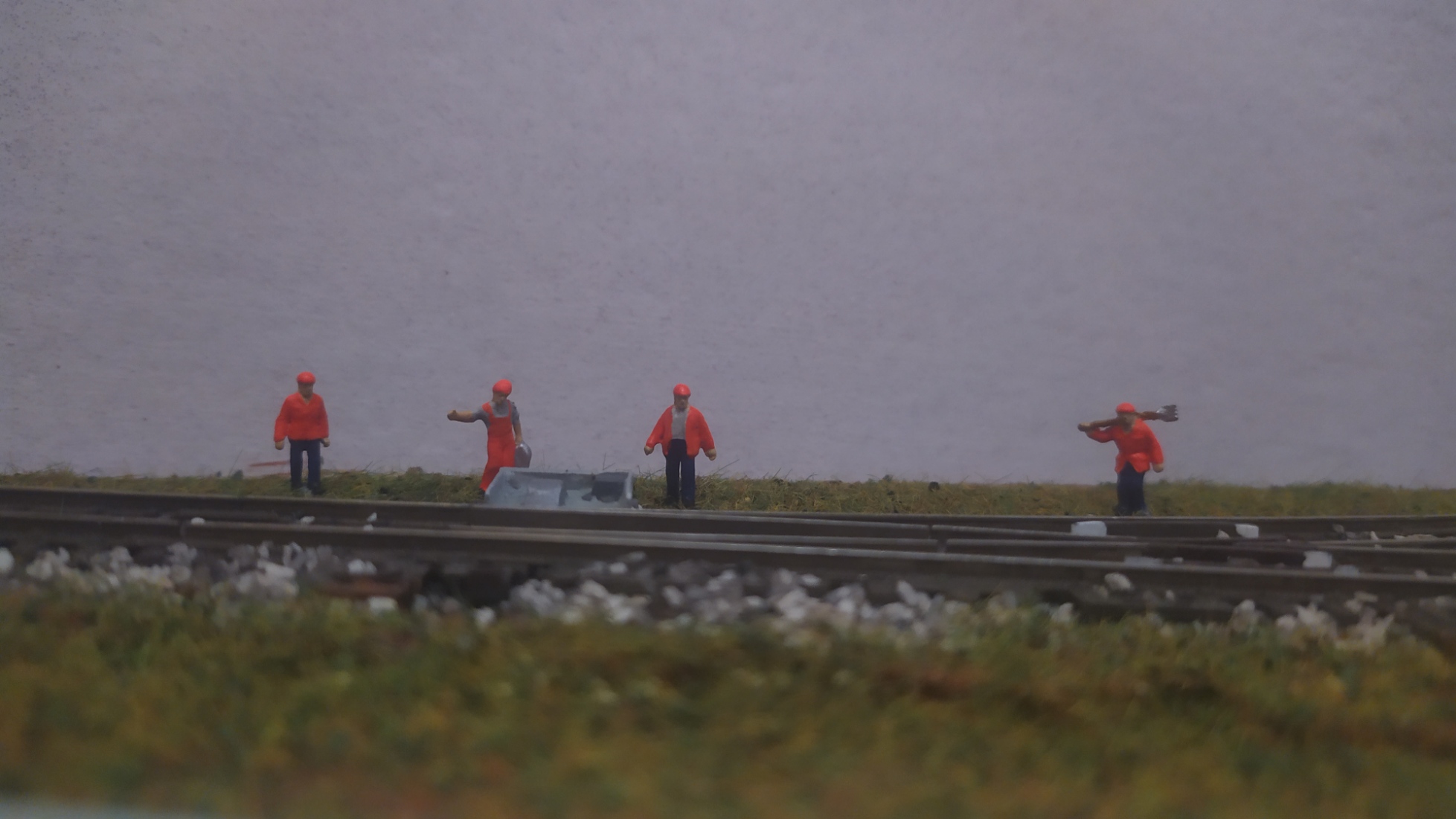

Ud una di armatori sul deviatoio che porta a Piovarolo:

Armatori

Armatori

[morese]

Due sole parole Ed ... ti invidio !

[Egidio]

Bello, molto bello....Saluti. Egidio.

[IpGio]

Sul fondale...
Non so se sia realizzabile nel tuo caso... ma...
Il fondale è sempre meglio concepirlo... smontabile... se possibile... e double face... in modo da poter variare la veduta a nostro piacimento.
Per variare un attimo il cielo, suvvia Edgardo, mano al pennello e qualche colpetto di bianco non ci sta male.
Fai delle prove sul rovescio del tuo fondale e non esitare nel provare a dipingere qualche nuvola.
Tieni presente che le nuvole non sono tutte uguali sotto il nostro cielo.
Il bianco è più brillante verso il sole mentre verso terra o nellla parte opposta al sole tende ad ingrigirsi...
Tralascio le situazioni di alba e tramonto e invito Te e tutti gli amici che ci leggono a tenere il naso verso il cielo... in vari momenti del giorno lungo le 24h e ad esercitarsi con pennello e fantasia... il divertimento è assicurato.
Prova Ed... sarà un successo!

IpGio

[C_A]

Un fondale dinamico e di profondità è un plastico in due dimensioni: come nel plastico bisogna prevedere e immaginare con la difficoltà della profondità di prospettiva.
Il tuo lavoro è ben fatto e vai avanti come ti senti di fare!
Ciao!!!

[donato cassano]

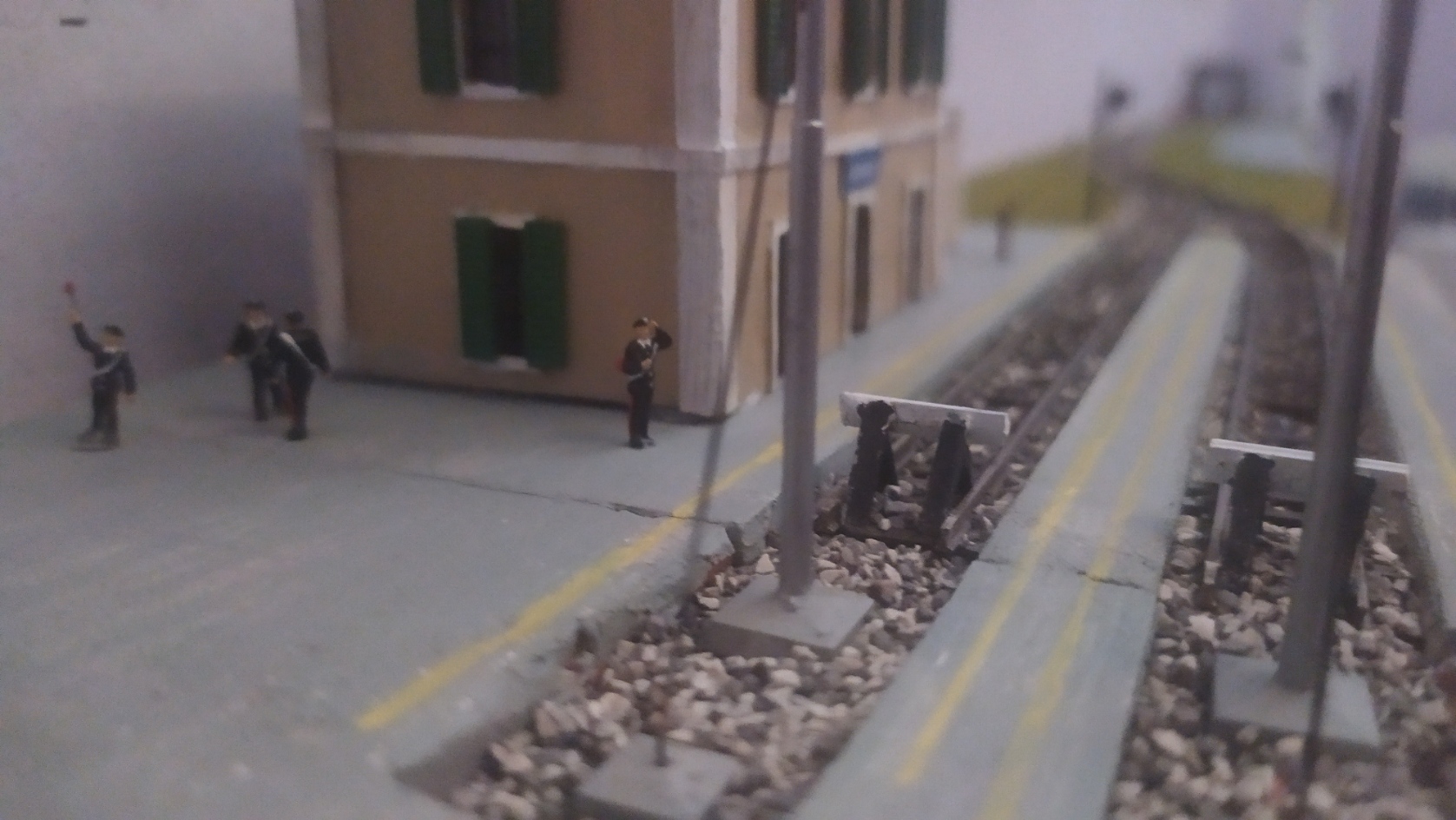

Aggiornamento ballast:

Mi piace come idea di operatività.
E' un vero peccato aver utilizzato un ballast completamente fuori scala

[Edgardo_Rosatti]

Avete tutti ragione e vi ringrazio per le critiche/suggerimenti

Il ballast è decisamente fuori scala e le foto da vicino non fanno altro che evidenziarlo. A tale scopo avrei pensato di aggiungerne uno molto fine e di verniciarlo con tinte tendenti al marrone molto diluite.
Per i fondali ora stanno così, poi in futuro come dicevo, posso sempre modificarli e/o sostituirli (sono due semplici pannelli rettangolari).
Ora preferisco concentrarmi su tutte quelle cose mancanti e per me più importanti per il completamento del diorama.

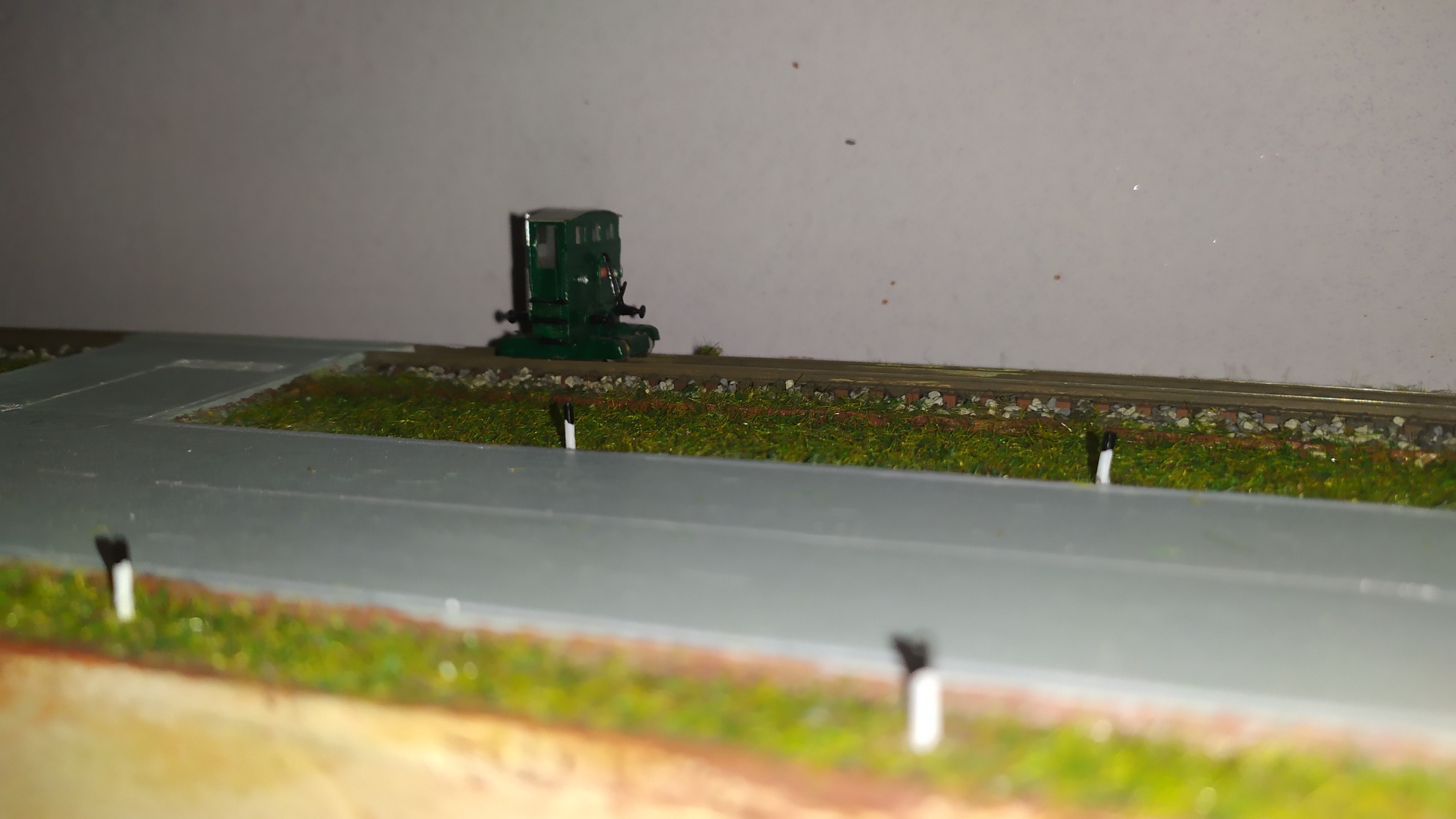

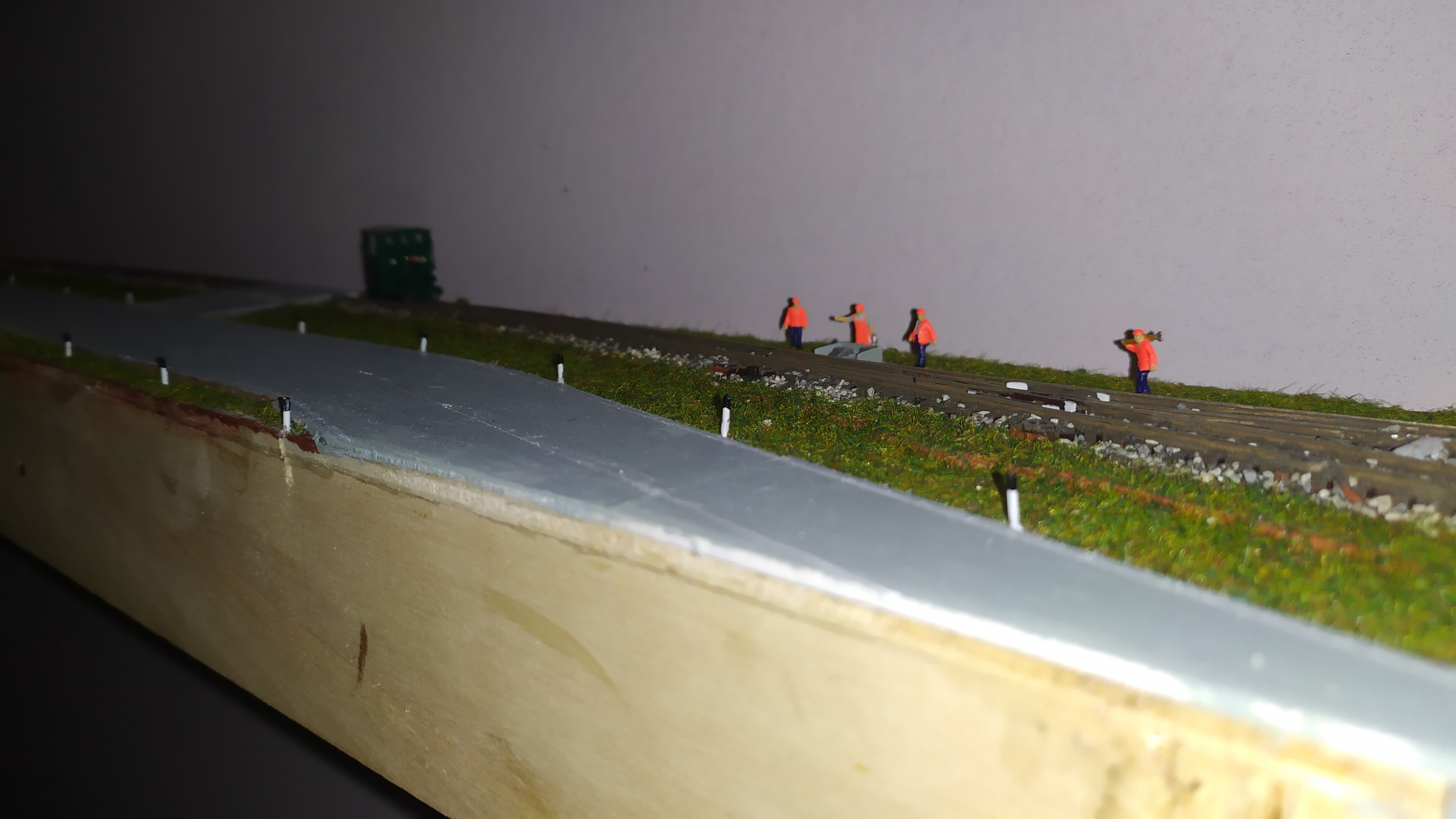

Oggi ho insetito i paletti a lato strada:



[IpGio]

Sempre graditi gli aggiornamenti.

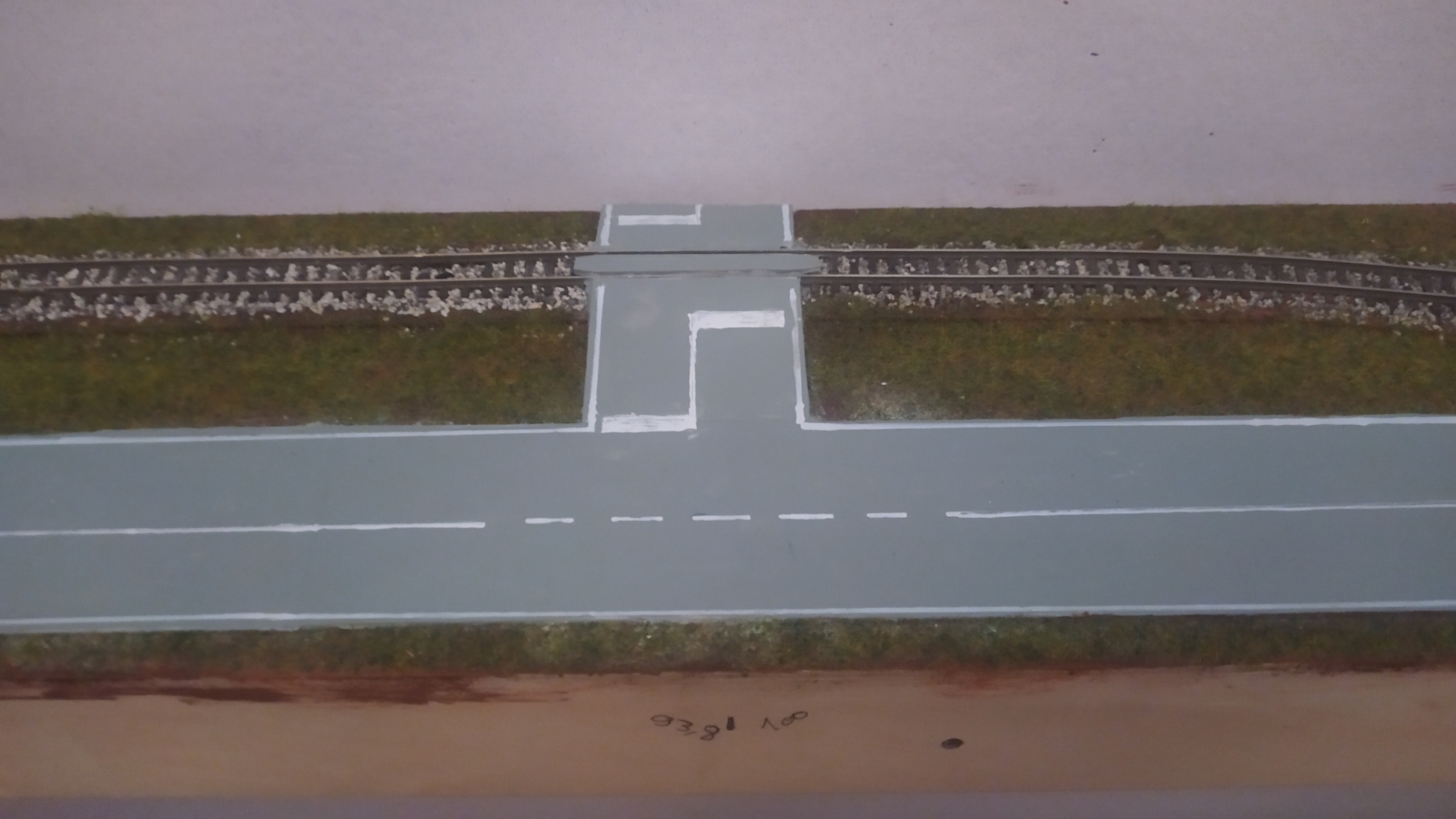

Solo un appunto, il PL...
Che faccio se con un autoarticolato sto per immettermi sulla strada dal passaggio a livello e dovendo dare la precedenza sono fermo in attesa del transito di eventuali autoveicoli e in questo frangente il PL viene chiuso?
Ciauz....

IpGio

[C_A]

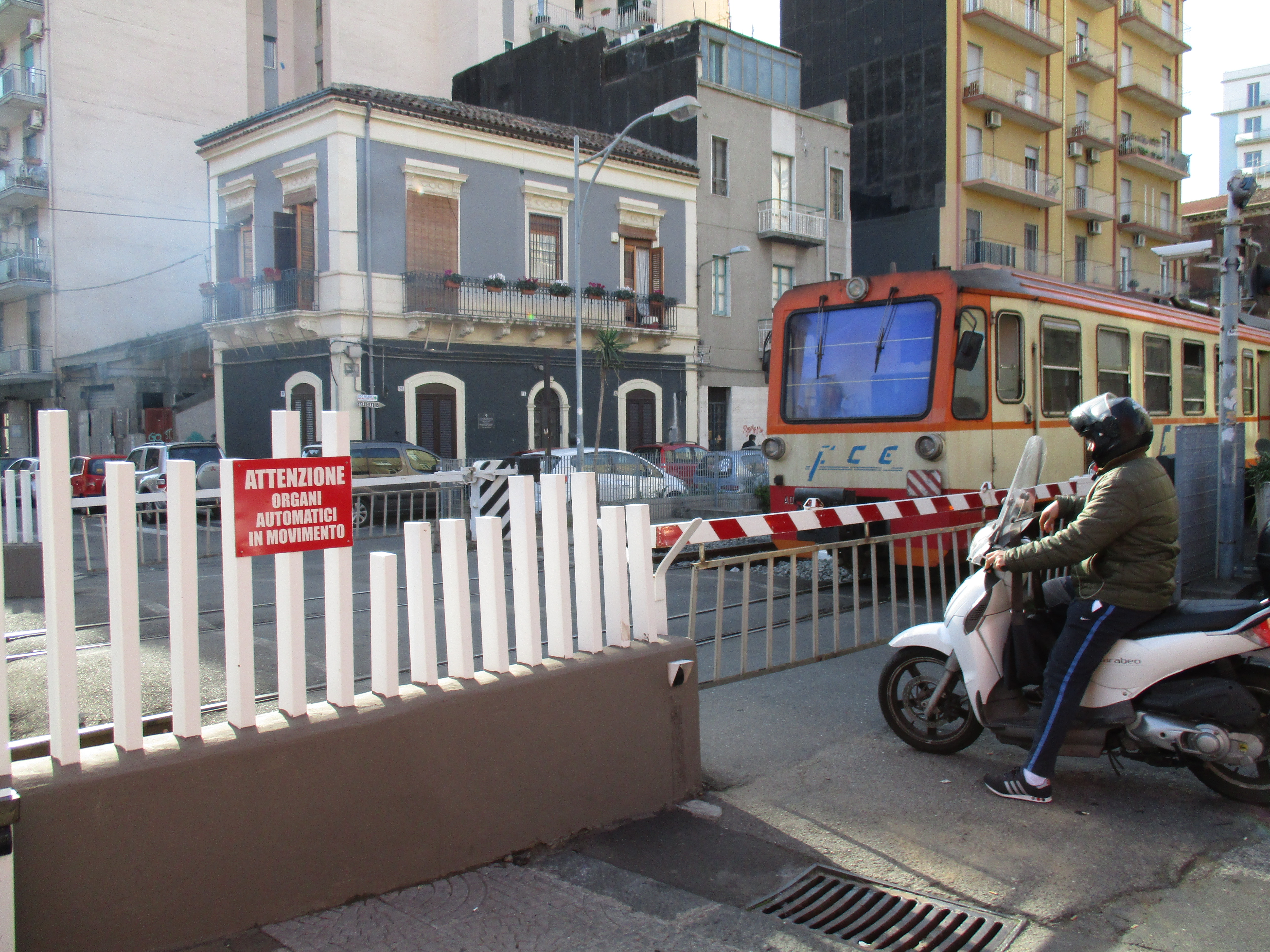

Il PL della circumetnea, all'altezza della zona borgo, dove c'è una scuola elementare, presenza gli stessi problemi per ragioni di traffico automobilistico, code, soprattutto quando i bambini escono da scuola (in questi tempi il problema si è sentito di meno); la zona in questione e proprio su una stazione. Quando un veicolo è in difficoltà, le sbarre del PL rimangono alzate e i treni fermi, finché la zona del PL è libera. Il veicolo che segue quello in difficoltà non deve attraversare il PL ma rimanere fermo come se le sbarre sono abbassate. Appena la zona del PL è libera le sbarre si abbassano. Faccio notare che il PL che descrivo è in una zona molto trafficata. Una volta è toccato a me a trovarmi in difficoltà: la colonna d'auto non andava avanti, il PL è rimasto in attesa fino a quando ho liberato la zona; le sbarre si sono abbassate dietro di me.

[FrancoV]

Sempre graditi gli aggiornamenti.
Solo un appunto, il PL...
Che faccio se con un autoarticolato sto per immettermi sulla strada dal passaggio a livello e dovendo dare la precedenza sono fermo in attesa del transito di eventuali autoveicoli e in questo frangente il PL viene chiuso?
Ciauz....

IpGio

Ti attacchi ... tiri giù qualche santo .... e aspetti (nel frattempo spegni il motore e accendi i lampeggianti)

[donato cassano]

Il PL della circumetnea, all'altezza della zona borgo, dove c'è una scuola elementare, presenza gli stessi problemi per ragioni di traffico automobilistico, code, soprattutto quando i bambini escono da scuola

Un attraversamento cosi lo vedo poco realistico. Avrei preferito una soluzione del genere:

[C_A]

Donato, avrai cento volte ragione, ma a Catania Stazione Borgo Circumetnea, due PL addirittura, su via Caronda e via Empedocle, è simile plastico di Edgardo. Per prudenza, nel caso di treno in arrivo, le sbarre del PL si abbassano in anticipo creando alle auto lunghe attese.

[Edgardo_Rosatti]

Anche in Valtellina è pieno di PL fatti così.

Qui siamo in zona Ardenno Masino (SS38 dello Stelvio, Via Buzzi):
https://www.google.it/maps/@46.1633742, ... a=!3m1!1e3

https://www.google.it/maps/@46.1634307, ... 384!8i8192

[Edgardo_Rosatti]

Aggiornamento linea aerea.

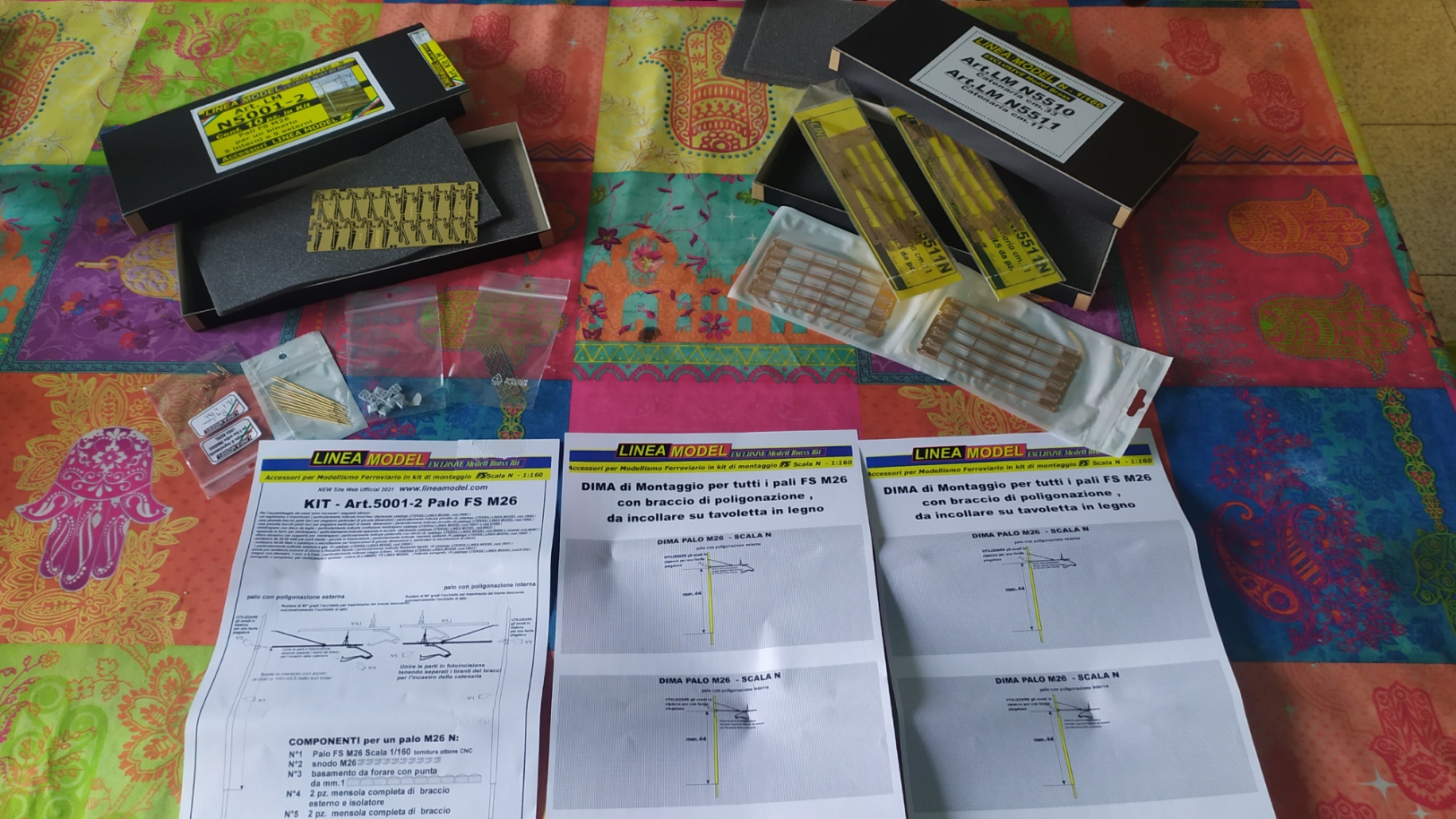

Oggi mi sono arrivati i kit da Lineamodel, qui sotto l'unboxing:

10 pali M26 + 210 mm di catenaria

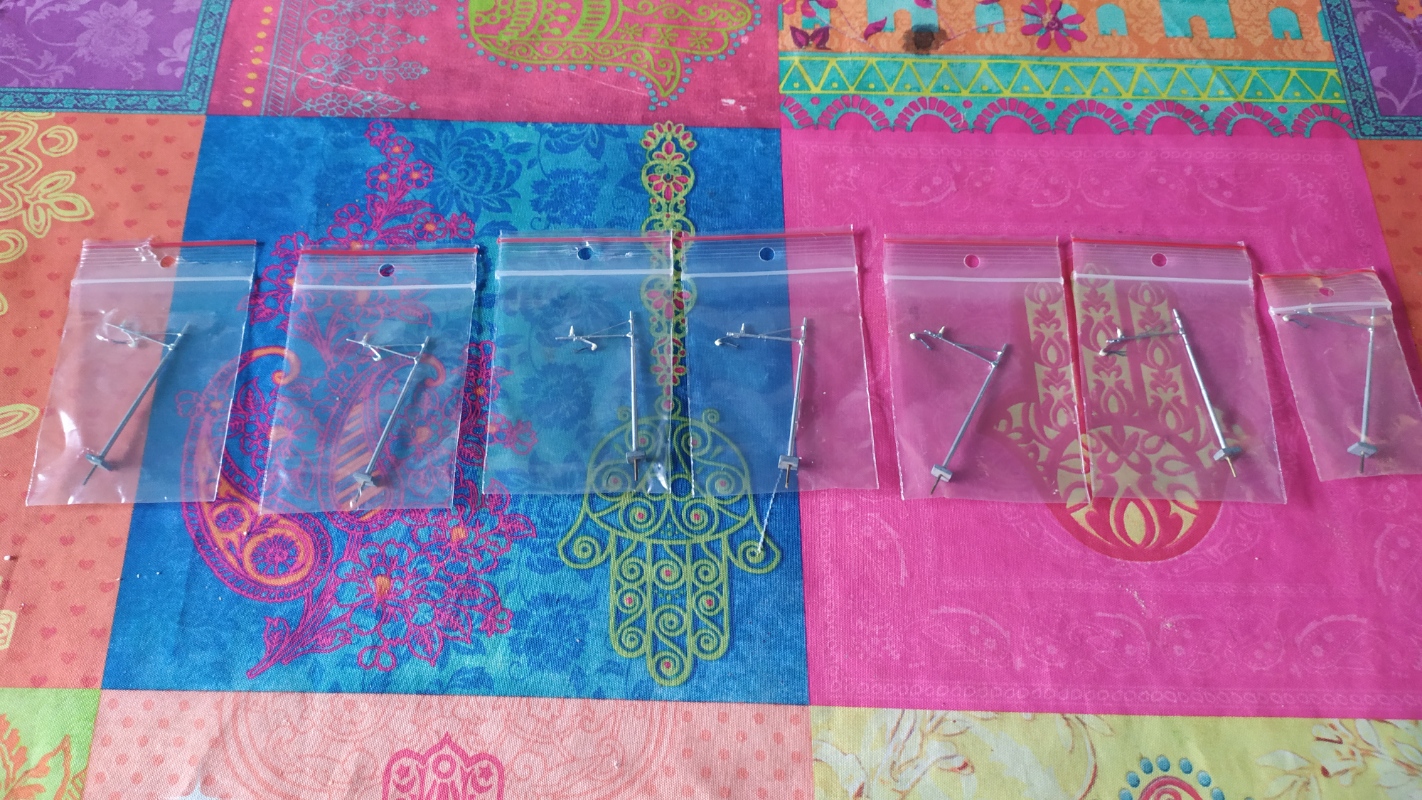

Questi 7 li avevo in casa già assemblati (M26)

[C_A]

Ottimo Edgardo!!
Una curiosità: LineaModel è la cooperativa "Il Treno" degli anni novanta? Se sì, attento: sono bellissimi ma delicati.
Ciao!!

[IpGio]

Ahia... la linea aerea... ahia, ahia... Ed...
Personalmente l'ho abolita dai miei orizzonti ferromodellisti, dopo varie esperienze.
Sarà sicuramente un bell'impianto Ed... grazie per gli aggiornamenti.
Sul PL, si è vero ce ne sono svariati ancora in esercizio come questo, ma vengono gestiti.
Dunque non ti dimenticare gli appositi quadri con pulsante per l'alzamento di emergenza delle sbarre e il blocco dei segnali di protezione del PL.

IpGio

[Edgardo_Rosatti]

Ottimo Edgardo!!
Una curiosità: LineaModel è la cooperativa "Il Treno" degli anni novanta? Se sì, attento: sono bellissimi ma delicati.
Ciao!!

No Francesco, è un negozio di modellismo ferroviario "artigianale" toscano che realizza modelli ed accessori in ottone:
www.lineamodel.com
