Cari amici, come gentilmente richiesto alla mia presentazione, mi accingo a presentare quell’estratto di caos che forse, in un lontano futuro, potrebbe diventare un plastico. L’ambientazione sarà di epoca IV, cercando però di non inserire strutture o accessori particolari che lo releghino inderogabilmente in detta epoca, né che lo proiettino oltre. Ora sorgerà una domanda più che ovvia: perché?
La risposta è semplice e veloce: ho una collezione di rotabili che spazia dall’epoca III all’epoca V (anche se la maggior parte è di epoca IV) e ogni tanto farò circolare qualche convoglio “abusivo” senza incorrere in macroscopici anacronismi.
Il plastico è, in teoria, molto semplice: si tratta di un anello a doppio binario ripiegato più volte su sè stesso, con una stazione principale a livello 0 e una linea di parata a livello +18cm.
Occupa il perimetro di un’intera stanza della mia cantina, con una interruzione di circa 80cm. su uno dei due lati lunghi, per consentire l’accesso al locale e all’interno del plastico. Le misure sono 720cm x 350cm ( perimetro) con una profondità variabile dagli 80cm ai 110cm. Certo non è molto…ma nemmeno troppo poco, quindi mi sono potuto tranquillamente permettere una linea a trazione elettrica a doppio binario con una stazione di media importanza, dalla quale si dirama per un breve tratto una linea secondaria, anch’essa elettrificata, che si ricongiunge in galleria alla linea principale. La stazione principale avrà 5 binari per il traffico viaggiatori e altri 5, tutti passanti, per il traffico merci. Qualche binario tronco, un’asta di manovra per lo scalo e un piccolo deposito locomotive elettriche, completano il tutto. Quella che potrei definire il “punto di forza” del plastico è la stazione nascosta. In realtà dovrei dire LE stazioni nascoste. Sono 5, ognuna composta da dieci binari dalla lunghezza media di 4,5 metri ciascuno, per un totale di 50 binari. Molti di essi (35) sono predisposti per accogliere due convogli, mentre alcuni ne ospiteranno solo uno. Da un conto preliminare dovrei poter ospitare, occultati alla vista, circa 85 treni completi. La composizione massima circolante sarà di 9/10 carrozze per i treni passeggeri (espressi e rapidi ) e 25/28 carri a due assi, per i treni merci. Ovviamente ci saranno parecchi treni più modesti (locali, diretti ecc.) con composizioni molto più contenute.
Tutto ciò però non porterà ad un intenso traffico di treni; al massimo prevedo quattro convogli contemporaneamente in circolazione. Ciò significa che regolarmente i treni in circolo saranno 2 o 3 (che per i miei gusti sono anche troppi).
Il motivo di tanti binari di ricovero è dovuto alla mia mania di voler maneggiare i modelli il meno possibile. La mia intenzione è di posizionarli sui binari e toglierli solo per la manutenzione ciclica (pulizia ruote e contatti, lubrificazione ecc.), cosa che ritengo saggia, data l’estrema delicatezza degli aggiuntivi, specialmente in certi modelli di recente produzione. Nonostante tutto oltre i due terzi del parco macchine rimarrà in vetrina o nelle scatole perché non troverà posto sul plastico.
Il tutto sarà ovviamente gestito da PC e centralina digitale (Intellibox) con apposito programma (train controller). La gestione digitale riguarderà l’intero impianto (treni , deviatoi, segnali) con la possibilità di gestire manualmente segnali e itinerari.
I le stazioni nascoste sono posizionate sotto la stazione principale, che occupa l’intero lato lungo di 720cm, distribuite su 5 livelli da 10 binari ciascuno. Data l’impossibilità di lasciare tra un piano e l’altro spazio sufficiente per la manutenzione o il recupero di eventuali convogli deragliati, ho creato dei piani, lunghi sei metri e profondi 55cm, scorrevoli su rulli. Praticamente per accedere ad ogni ripiano con 10 binari, lo si estrae come fosse un cassetto. Ogni ripiano incorpora tutti i deviatoi di ingresso e uscita da esso, in modo da ridurre le interruzioni delle rotaie, riducendo allo stesso tempo il problema del riallineamento dopo la movimentazione. Ogni ricovero è monodirezionale, quindi ho elettrificato solo i deviatoi in ingresso e reso tallonabili quelli in uscita; in tal modo ho ridotto del 50% il costo dei motori, dei decoder e dei cablaggi necessari alla gestione.
I vari livelli delle stazioni nascoste vengono raggiunti dai treni mediante due elicoidali a nove spire con raggi di curvatura R5 e R6 Roco.
Nelle parti nascoste ho cercato di non scendere mai sotto il raggio R5, mentre nelle parti a vista ho fatto il possibile per non scendere sotto l’R10.
L'intero tracciato sarà diviso in nove zone di trazione, alimentate ognuna con booster da 5 ampère.
Con questo, per ora, ho concluso la presentazione. Appena avrò un po’ di tempo cercherò di inserire qualche foto (sperando di riuscirci senza fare casini).
Un caro saluto a tutti,

Massimo

[maxFS]

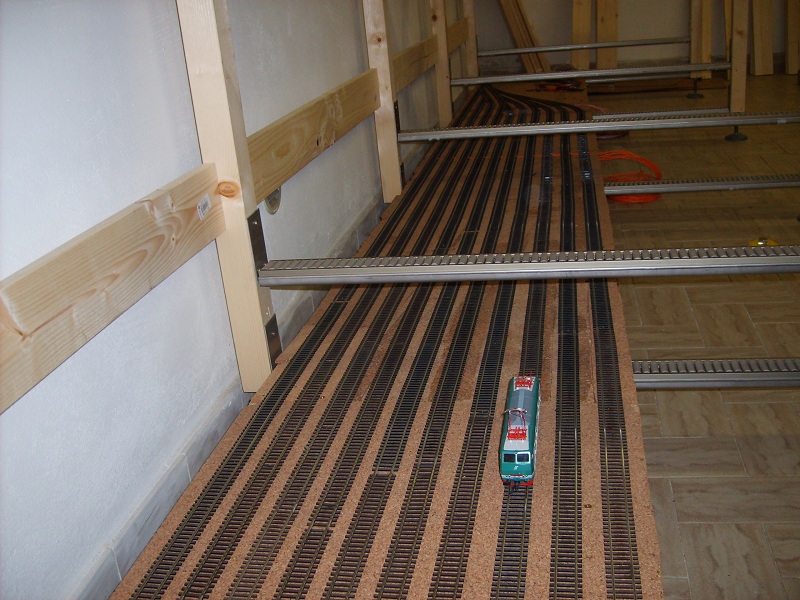

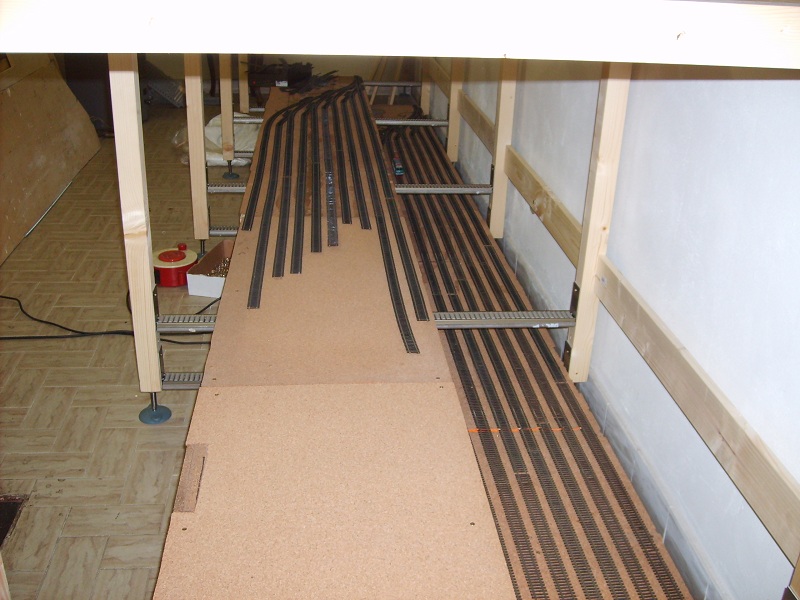

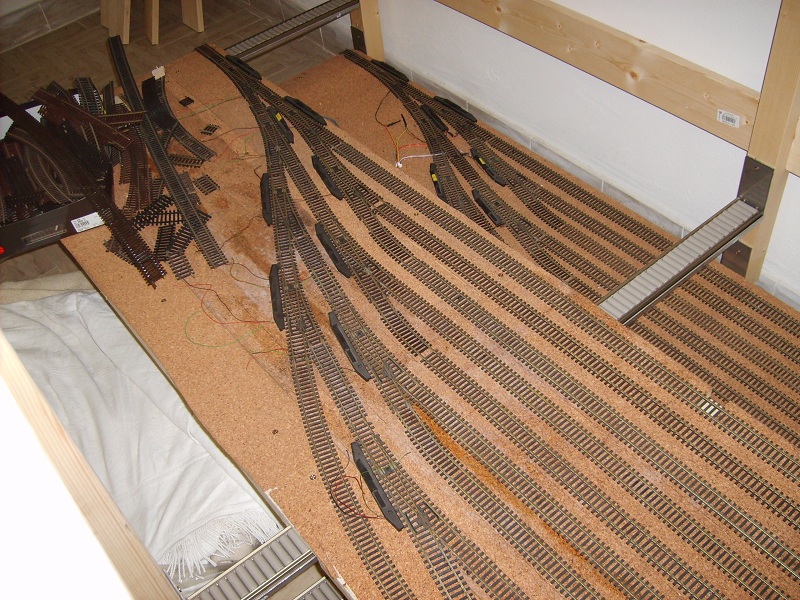

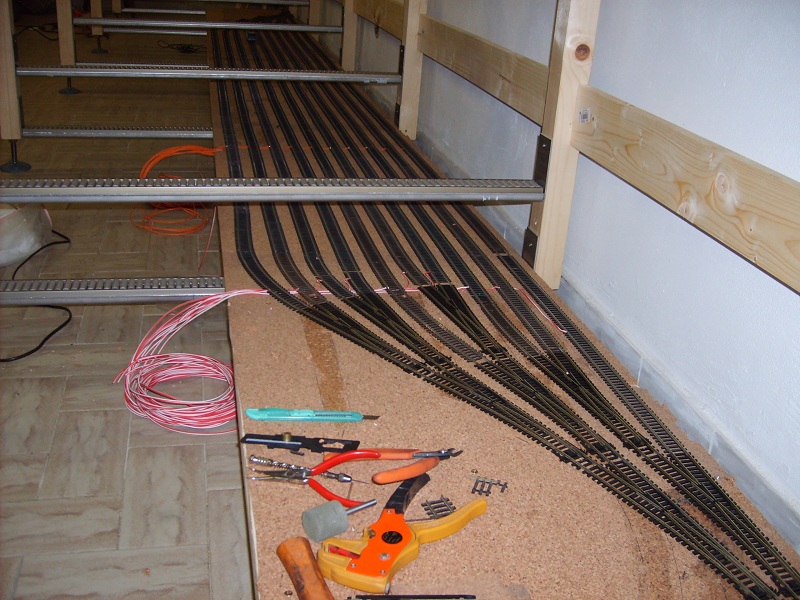

Ecco alcune foto di tre anni fa, all'inizio dei lavori. Le prime due riguardano la costruzione del livello 5, anzi -5, cioè il più basso, delle stazioni nascoste, mentre la terza e la quarta, la costruzione del livello -4; la quinta mostra i 5 livelli quasi completati. Con un minimo di immaginazione credo si possa comprendere il funzionamento a cassetto con il sistema di montaggio su rulli.
Seguiranno altre immagini di avanzamento lavori.
Ciao a tutti

Massimo


Immagine:

240,64 KB

Immagine:

228,11 KB

Immagine:

190,71 KB

Immagine:

300,77 KB

Immagine:

240,77 KB

[umberto]

Caspita che lavorone !!!
Tienici aggiornati sugli avanzamenti dei lavori

Ciao Umberto

[maxFS]

Grazie Umberto, lo farò sicuramente.
Intanto ne aggiungo altre quattro.

Immagine:

618,98 KB

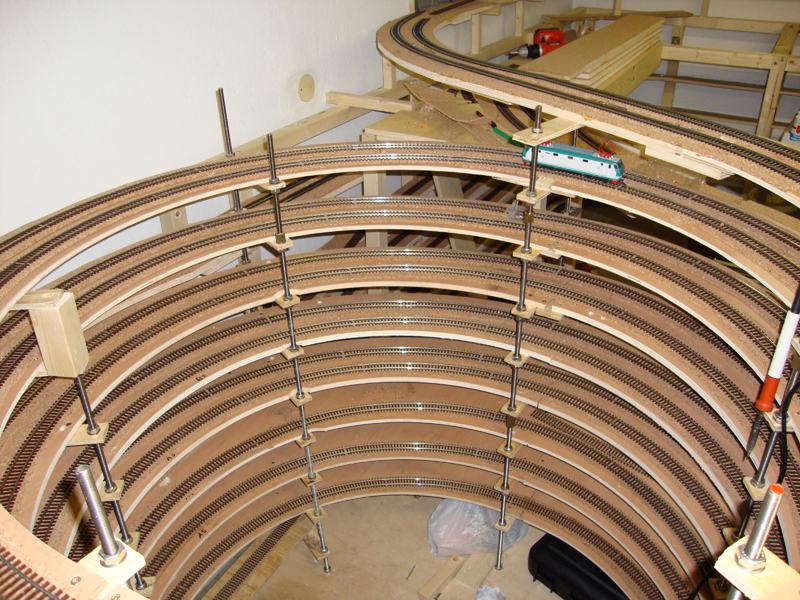

Questa è l'elicoidale sinistra. I treni da e per i depositi percorrono la linea di parata, che dopo aver percorso circa 18 metri di sviluppo a quota +18cm, entra (anche se ancora non è stata fatta) in galleria. I treni, percorrendo in discesa l'elicoidale, incontreranno una serie di deviatoi, posti ai livelli corrispondenti, che consentiranno loro di abbandonare l'elicoidale e immettersi in una delle 5 linee che portano ai rispettivi depositi.



Immagine:

581,93 KB

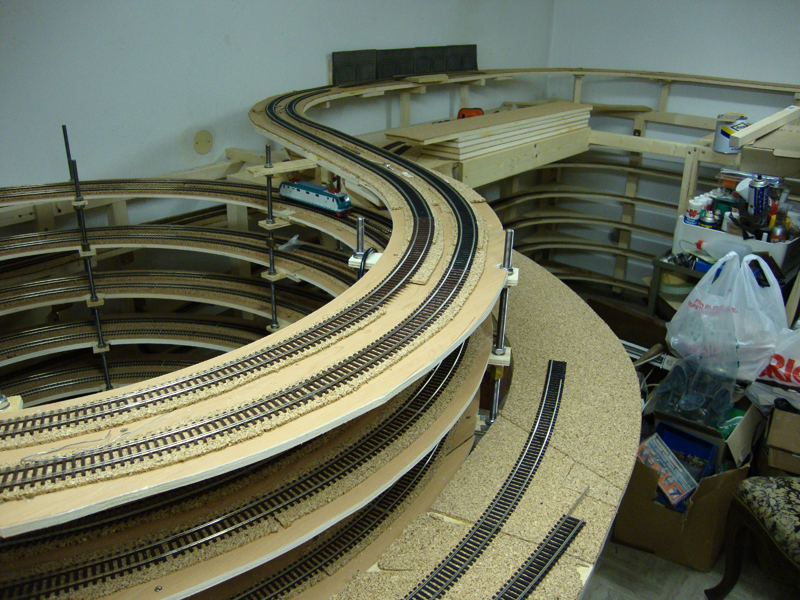

Sempre la stessa elicoidale ripresa da una diversa angolazione. La linea a doppio binario ancora da completare che si intravede, è uno dei ripiegamenti dell'anello, che esce di galleria da sotto il livello 0 e costeggia a mezza costa il percorso elicoidale (che verrà ovviamente occultato da una montagna), per poi entrare nel lato ovest della stazione principale.



Immagine:

569,1 KB

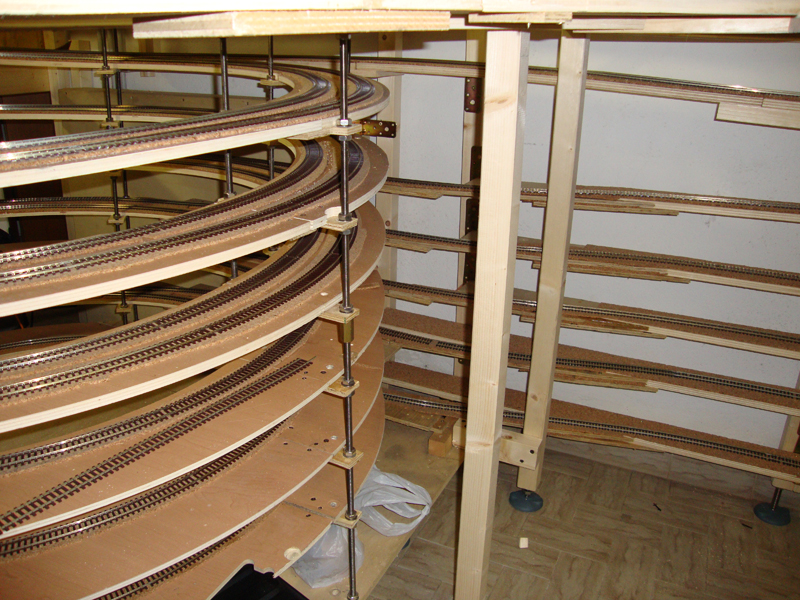

Qui si vedono, partendo dal basso, le 5 linee a livelli sovrapposti, che uscendo dall'elicoidale percorrono circa 6 metri addossate alla parete, per poi entrare nei rispettivi depositi.
La linea più in alto, anche se non si vede bene, è a doppio binario. Si tratta della linea citata nella foto precedente, che andrà a costeggiare l'elicoidale per poi immettersi nella stazione principale.



Immagine:

491,13 KB

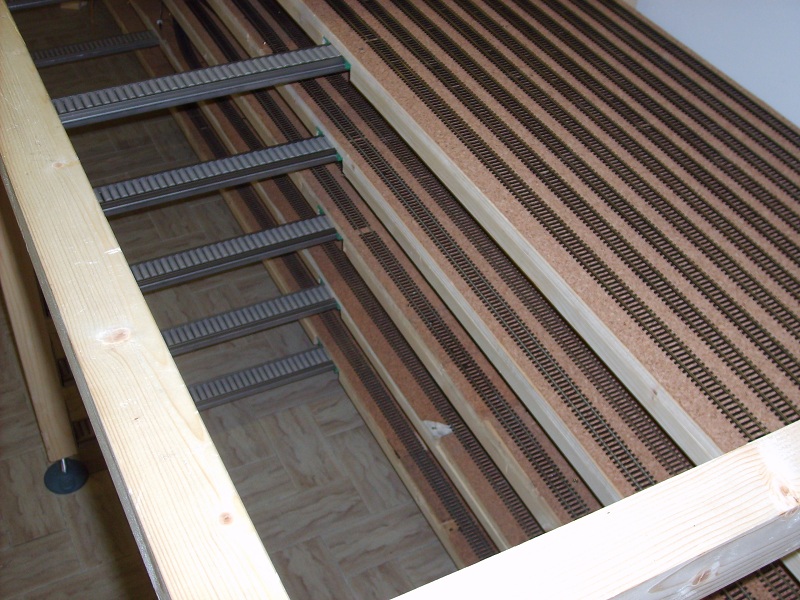

Ecco le 5 linee dei depositi + la linea a doppio binario ritratte con l'elicoidale dietro di me. La linea a doppio binario viaggia tra la stazione nascosta più alta e il livello zero del plastico, senza interferire con i depositi. Praticamente è come se fosse una linea di parata ma non in vista.

Per ora mi fermo qui. A presto altre foto.

Ciao a tutti,

Massimo

[roy67]

E' sempre un piacere vedere questa meraviglia di plastico.

[Enrico57]

Caro Massimo complimenti!

E' un impianto invidiabile, come invidiabile deve essere la linea di parata nel vederla attraversata in tutta la sua lunghezza!

Una domanda sui "cassetti" delle sezioni nascoste. Interessanti quelle guide a rulli (dove sono reperibili?). Per il punto di blocco dell'allineamento dei binari di entrata/uscita cosa hai utlizzato?

Sarà un piacere vedere gli sviluppi di questo gigantesco impianto!

[maxFS]

E' sempre un piacere vedere questa meraviglia di plastico.

Grazie Roberto, sei sempre gentilissimo. Quando avrai tempo di passare a trovarmi.........sarai il benvenuto.

Ciao !!

[maxFS]

Caro Massimo complimenti!

E' un impianto invidiabile, come invidiabile deve essere la linea di parata nel vederla attraversata in tutta la sua lunghezza!

Una domanda sui "cassetti" delle sezioni nascoste. Interessanti quelle guide a rulli (dove sono reperibili?). Per il punto di blocco dell'allineamento dei binari di entrata/uscita cosa hai utlizzato?

Sarà un piacere vedere gli sviluppi di questo gigantesco impianto!

Carissimo Enrico, grazie dei complimenti !!!
Le guide con rulli sono degli scarti recuperati nell'azienda dove lavoro. Si tratta di materiale industriale e dubito che lo si possa reperire al dettaglio. Però ho visto guide simili, altrettanto valide e sempre munite di rulli, in un negozio che vende materiali per le scaffalature e espositori.
I binari di entrata ed uscita (uno solo per parte, perchè tutti i deviatoi sono stati posati all'interno del ripiano mobile), li ho semplicemente allineati e tagliati con il Dremmel. Il corretto allineamento dopo la movimentazione è garantito dal bloccaggio in posizione con dei piccoli ma potenti magneti. Inizialmente avevo pensato di fare delle coulisse movimentate da motori stepper (passo passo), ma avevo già in casa il 90% dei deviatoi, quindi ho optato per il sistema classico, motivato anche dalla lunghezza comunque sufficiente del modulo di binario.
Ciao e a presto

Massimo

[liftman]

Caspita Massimo, veramente un impianto imponente!!

[claudio]

Massimo questo si che si chiama lavoro!!!!!!!COMPLIMENTI!!!!!

noi non ci conosciamo ma vista la distanza breve,spero di avere l'occasione di vederlo dal vivo. Ancora bravo.

[maxFS]

Grazie mille Rolando e grazie mille anche a Claudio.
Al momento la stanza non è granchè presentabile. Ho utilizzato tutto lo spazio che potevo, ad esclusivo uso del plastico ! Tutto ciò ha notevolmente complicato le cose dal momento di dover eseguire i lavori di costruzione dell'impianto. Praticamente più l'impianto prendeva forma, meno spazio avevo a disposizione per poter lavorare liberamente. Ora che l'intelaiatura è completa e il piano binari è steso al 90% (manca il lato est della stazione principale), lo spazio è ridotto ai minimi termini e lavorarci diventa sempre più difficoltoso. I lavori procedono con una lentezza esasperante, causa sopravvenuti impegni familiari e lavorativi, amplificati dalla situazione economica tutt'altro che felice.
Nei rari momenti di tempo che posso dedicare all'hobby, sono costretto a "perdere" tempo per riordinare la stanza e liberarla dal caos che la sommerge, il che non alimenta certo la mia voglia di lavorarci.
In ogni caso chiunque del forum si trovasse a passare da Parma sarà il benvenuto, sperando che prima di quell'occasione il locale sia presentabile. , quindi caro Claudio...ti aspetto !!!
Grazie ancora

[MrMassy86]

Massimo, davvero un impianto imponente, ti seguiro con molto interesse Ciao Massimiliano

[mauro galiotto]

Che bello , complimenti per il lavoro che stai facendo sarà spettacolare una volta finito .....!!!!!!! Continua così .....
Ciao " Mauro .....!!!

[lorelay49]

In bocca al lupo per il tuo notevole lavoro.... complimenti ancora

[Docdelburg]

Caspita Massimo...... che impianto!
Sono curioso di vedere gli sviluppi e sopratutto il piano binari della stazione.
Buon lavoro!

[Egidio]

E' davvero un progetto impegnativo e molto complesso nello stesso tempo. Da quello che si evince dalle foto
lo spazio circostante la fa da padrone. E questo debbo dire non guasta mai, dato che, purtroppo lo spazio e'
la variabile che condanna sempre i ns. progetti e le ns. aspettative. Comunque per poter meglio giudicare l'insieme
aspettero' di vedere prossime tue foto che illustreranno i progressi fatti e per poter effettivamente vedere qualcosa
inerente la paesaggistica sviluppata nell'ambito del progetto stesso. In attesa ti faccio i complimenti per l'opera fin'ora
realizzata e ti auguro buon proseguimento dei lavori. Saluti. Egidio.

[modellbahn73]

Ciao Max,
Sono contento di rivedere gli sviluppi di questa imponente opera dopo che ci avevi dato un assaggio su TIC.Era uno dei pochi plastici che seguivo con vivo interesse,quindi datti da fare che sono ansioso di vederne gli sviluppi futuri!
Ancora complimenti!

[saverD445]

[:0][:0]

Complimenti...... che distesa di binari...

Ottima realizzazione, sono curioso di vedere la stazione principale .

[Andrea]

Caspiterina Max, questo lavoro mette i brividi.
Davvero imponente!!

Ma quanti treni hai da far circolare?

[IlGrandePuffone]

"Da un conto preliminare dovrei poter ospitare, occultati alla vista, circa 85 treni completi."

Alla faccia, da far invidia al Miniature Wunderland!!!
Complimenti per come stai realizzando un plastico davvero complesso. Il tracciato è molto ordinato.
Bello!

Ciao,
andrea

[Bigliettaio]

Complimenti!!!!
Direi che stai facendo un lavoro coi fiocchi!!

[Andrew245]

- Massimo...non ho parole , un impianto davvero invidiabile....beato te !! ...Ed un vero attentato al mio povero cuore...tanto spazio per me è pura fantascienza.. ......Complimenti !!
Buon proseguimento !!

Andrea

[maxFS]

Grazie mille ragazzi, siete veramente troppo gentili.

Ciao Max,
Sono contento di rivedere gli sviluppi di questa imponente opera dopo che ci avevi dato un assaggio su TIC.Era uno dei pochi plastici che seguivo con vivo interesse,quindi datti da fare che sono ansioso di vederne gli sviluppi futuri!
Ancora complimenti!

Ben ritrovato carissimo Adriano, grazie mille. Vedrai che qui, col tempo, riuscirai a vedere i progressi. A risentirci presto

Caspiterina Max, questo lavoro mette i brividi.
Davvero imponente!!

Ma quanti treni hai da far circolare?

Ciao Andrea, i treni presenti sul plastico saranno circa 85, più qualche loco lasciata in deposito. Del rimanente parco macchine e rotabili che non vi troverà posto preferisco non parlare.......non vorrei subire accertamenti da Equitalia
Ti posso solo dire che in trent'anni di lavoro ho messo da parte i risparmi per un panino con la mortadella....gli altri sono finiti in treni[:I] Pensa che nonostante tutto mia moglie mi sopporta e addirittura supporta nel mio hobby...INCREDIBILE .
Da ciò deriva il nome della stazione principale (che da il nome al plastico).....almeno questo a mia moglie lo dovevo....no?

Per Egidio:
grazie mille dei complimenti; purtroppo per il paesaggio ci vorrà ancora parecchio tempo. Appena avrò terminato la stazione principale inizierò l'impianto elettrico e solo dopo un lungo ed accurato collaudo di tutto quanto passerò alla realizzazione del paesaggio vero e proprio, anche se alcune parti, tipo muri di contenimento, portali di gallerie, edifici, marciapiedi di stazione e opere varie, verranno piazzati entro breve (spero )
Un caro saluto anche al grande DOC, che ritrovo con piacere anche in questo forum.

Ciao a tutti e grazie ancora.

Massimo

[maxFS]

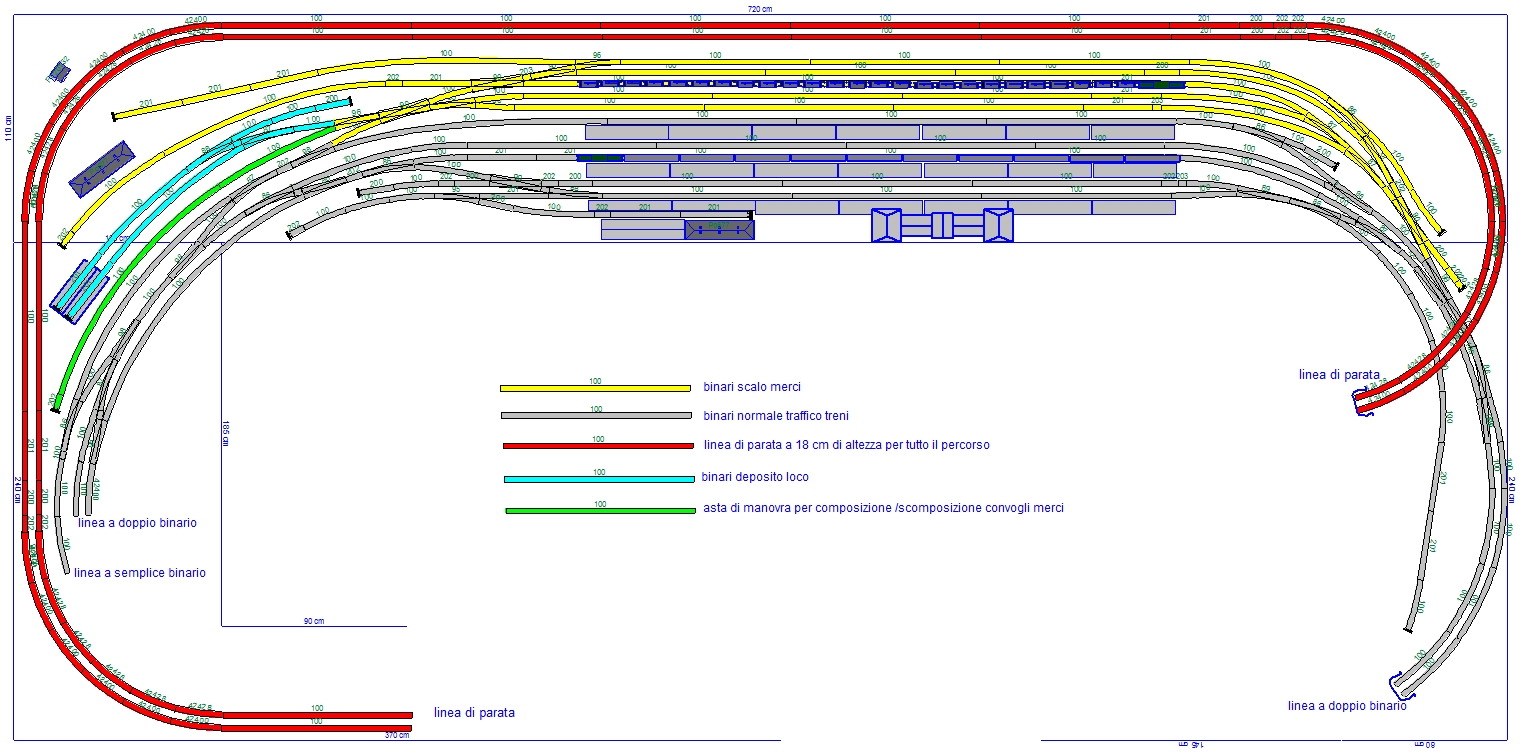

Inserisco una planimetria della stazione principale così per curiosità....
Il lato destro del piano binari è puramente ipotetico, mentre il sinistro rispetta abbastanza fedelmente la posa eseguita. Ho inserito nel tracciato, per definire gli ingombri, un convoglio passeggeri con loco e 10 carrozze tipo Z e un merci con loco e 25 carri cisterna a due assi. Purtroppo sono uno di quelli che prima fanno......e poi progettano. Le cose mi devono nascere tra le mani....e soddisfare......poi semmai faccio il disegno
Lo so che sono un sacripante......ma sono fatto così...che ci volete fare?

Ciaoooo


Immagine:

550,6 KB

[maxFS]

Come promesso aggiungo alcune foto della situazione attuale del plastico. Come potrete vedere la confusione non manca (e il grosso del caos non appare in foto).


Immagine:

221,97 KB

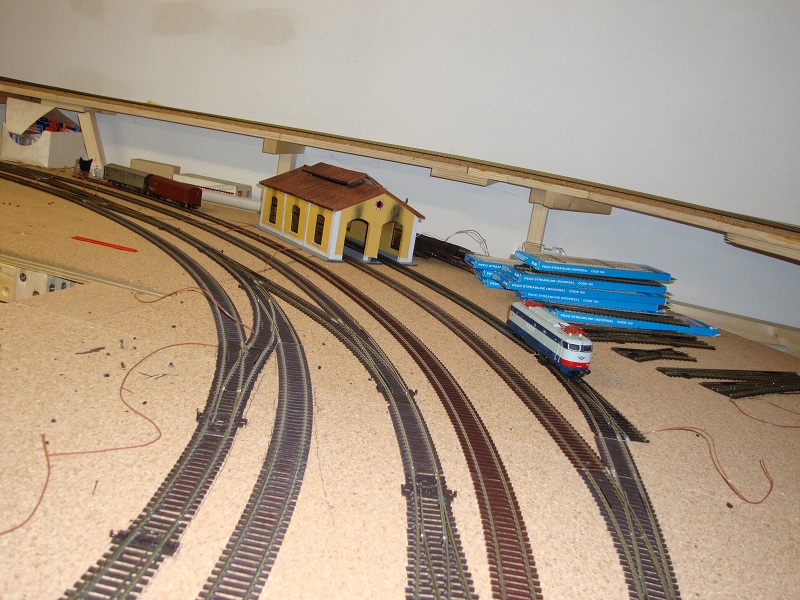

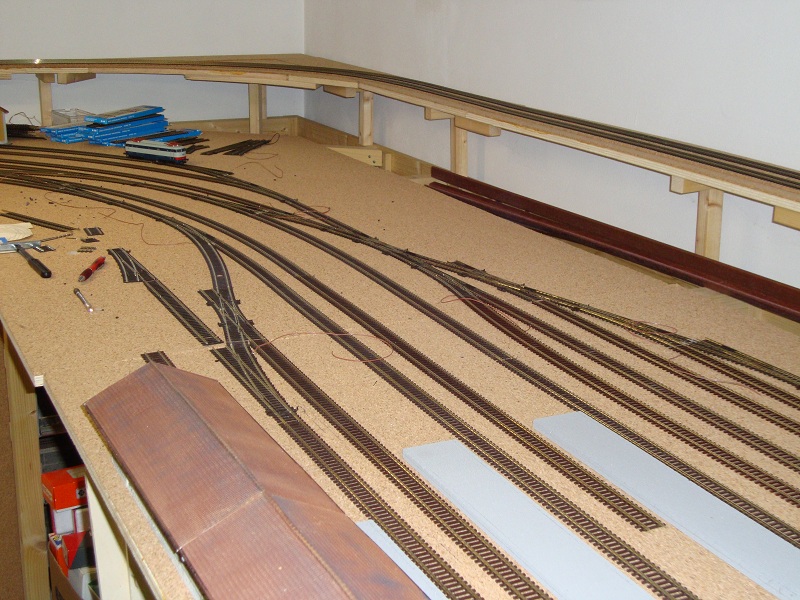

lato sinistro della stazione principale in fase di posa dei binari



Immagine:

211,22 KB

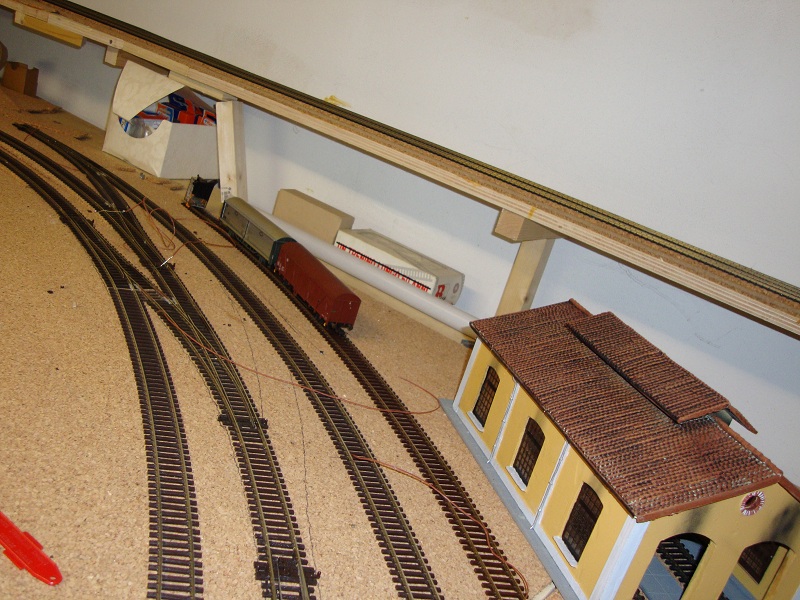

proseguendo verso l'uscita di stazione, sempre sul lato sinistro



Immagine:

221,81 KB
ultimi deviatoi prima di entrare in piena linea



Immagine:

206,47 KB

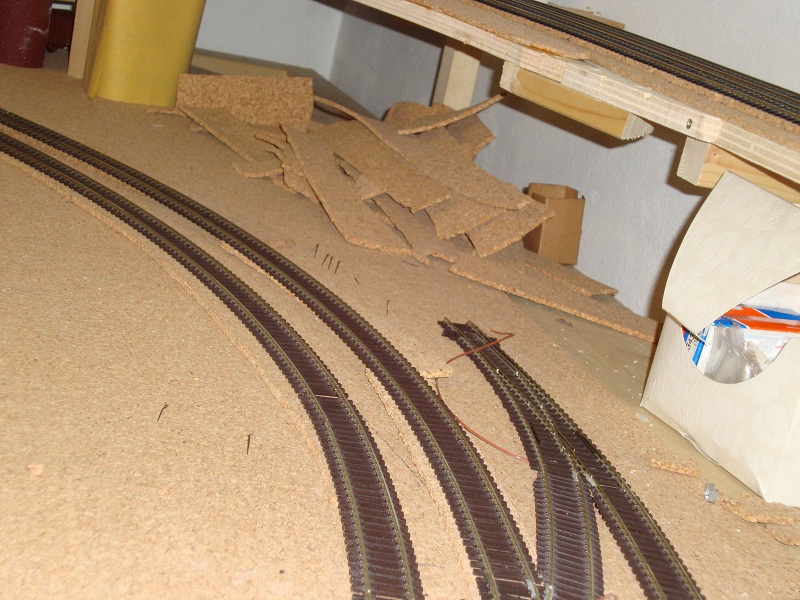

stesso punto della foto precedente ma ritratto più da vicino. Il deviatoio ancora senza binari in uscita porterà alla linea secondaria a binario semplice.



Immagine:

168,65 KB

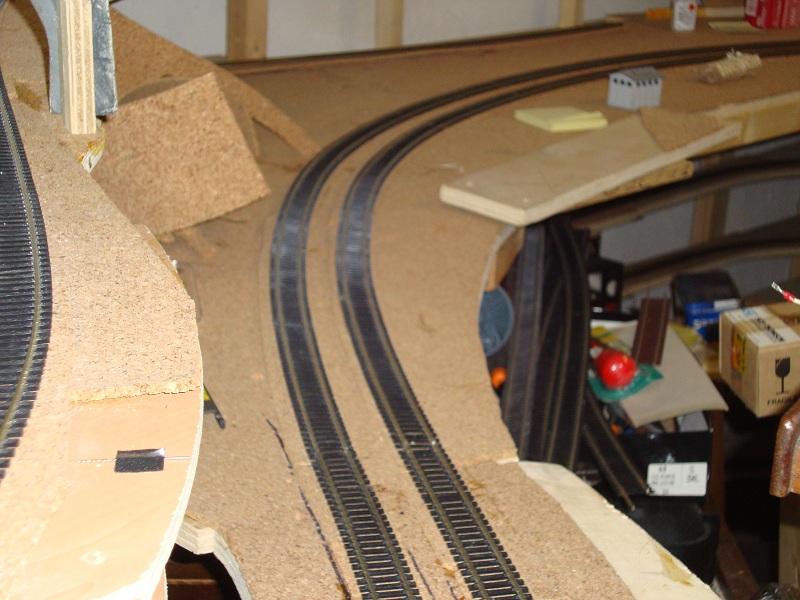

sempre sul lato sinistro; dopo aver abbandonato la stazione, con una curva quasi di 180°, la linea si affianca all'elicoidale di sinistra.........



Immagine:

285,03 KB

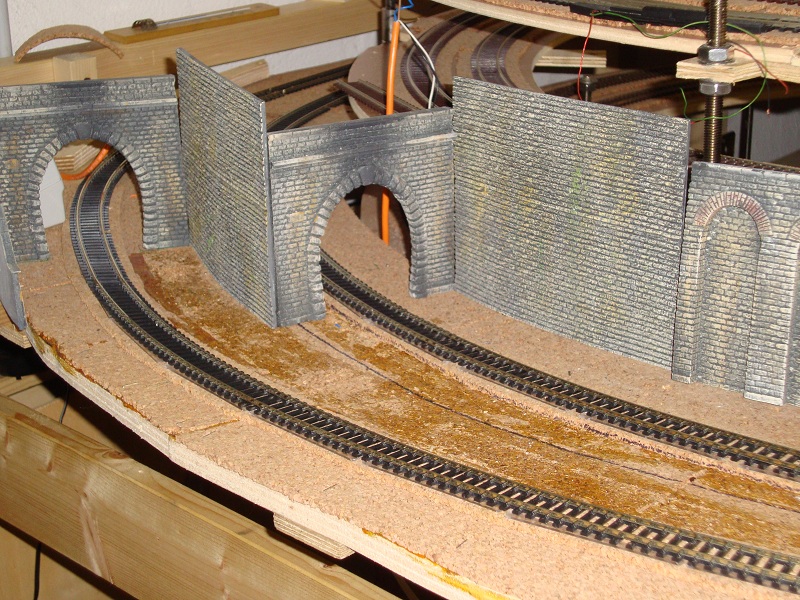

....e dopo un breve tratto rettilineo e una controcurva di altri 180°, i binari si distanziano per entrare in una galleria a due portali singoli


Immagine:

199,29 KB

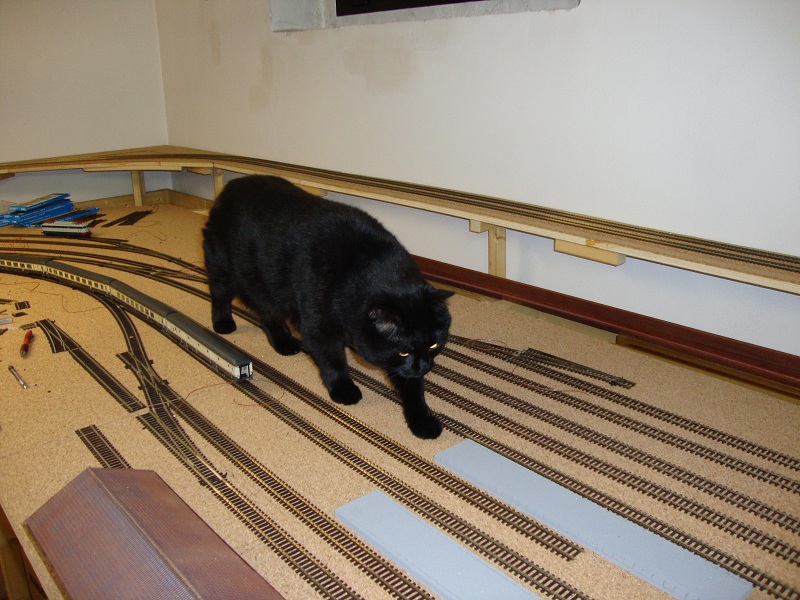

Ispezione della linea da parte del progettista. Fortunatamente non sono stati rilevati i classici "lavori da cani"


Altre foto prossimamente......
