Il mio plastico: primi passi...

[saverD445]

Chiedo scusa se ho ricalcato il progetto di Valerio e Davide, non era mia intenzione.
Avevo dato un'occhiata nei giorni scorsi al progetto di Davide e da lì probabilmente è venuta l'ispirazione. [:I]
D'altronde lo spazio a disposizione e la sua forma non è che permettesse molte divagazioni sul tema!

Doc, per noi è un onore se prendi spunto dai nostri progetti. Si vede che sono piaciuti sia a te che a pierluigi quindi meglio cosi.

Davide

Concordo con il ragazzo

E' un bel progetto e spero che Pierluigi lo possa realizzare

[Andrea]

....ho postato diverso tempo fa tutti gli schemi per costruirsi un modulo simile a quello lenz o esu. Unica differenza che io ho speso 6 volte meno un modulo commerciale e funziona tutto benissimo

Davide, forse ti riferisci a questa discussione?
topic.asp?TOPIC_ID=7916

[magin81]

Ciao Andrea,
esatto proprio quella discussione. Alla fine ne ho montati 5 di quei moduli e sono molto contento per come funzionano.
ciao

Davide

[Sange]

Ottima soluzione.. buono a sapersi..

[Sange]

Nel frattempo vi presento la nuova arrivata...

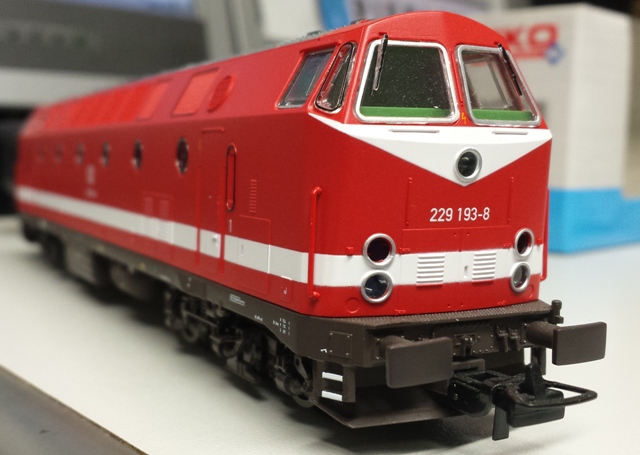

Piko BR229:

114,22 KB

[Egidio]

Bella Pierluigi....... Saluti. Egidio.

[Sange]

Ecco finalmente la chiusura della fase di progettazione, dopo varie misure, prove ecc. ecc.

Quà sotto riporto il progetto definitivo che riprende in modo sostanziale il progetto del DOC (che non smetterò mai di ringraziare).

Rispetto all'originale per causa di forza maggiore la curva di ritorno da R3 è passata a R2 , questo per questioni di ingombri , farò in modo di nascondere il tutto sotto una galleria.

La stazione nascosta sarà a 3 Binari con un cappio di ritorno , sarà la prima parte ad essere realizzata e sarà oggetto di svariati test prima che venga "ingabbiata" dalla sezione a vista.

La sezione a vista, sostanzialmente il plastico è in buona sostanza il progetto 1 del DOC con una stazione di Testa ed una stazione centrale a 4 Binari.

Grazie a tutti per il più che gradito supporto

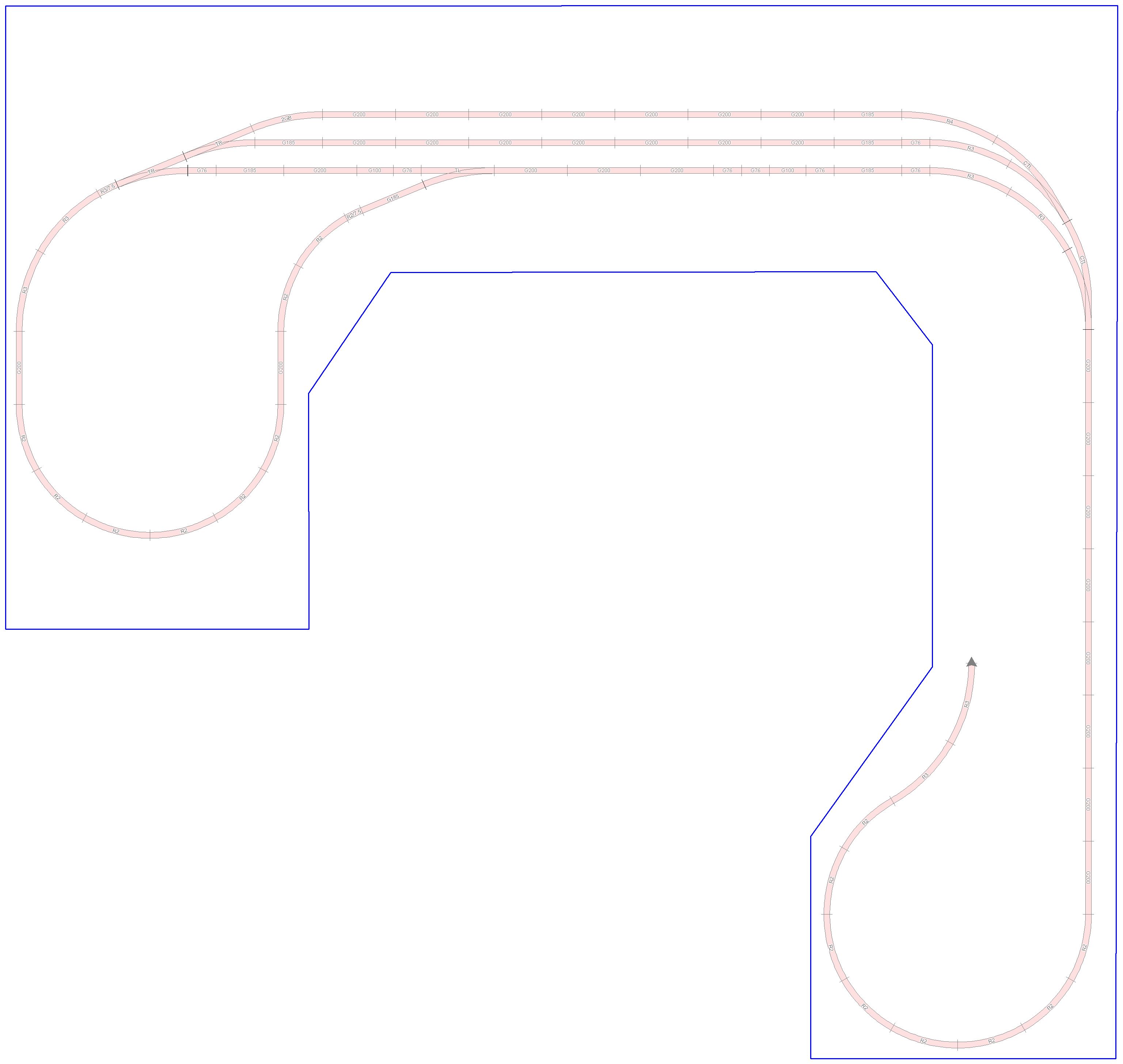

Stazione Nascosta:

313,67 KB

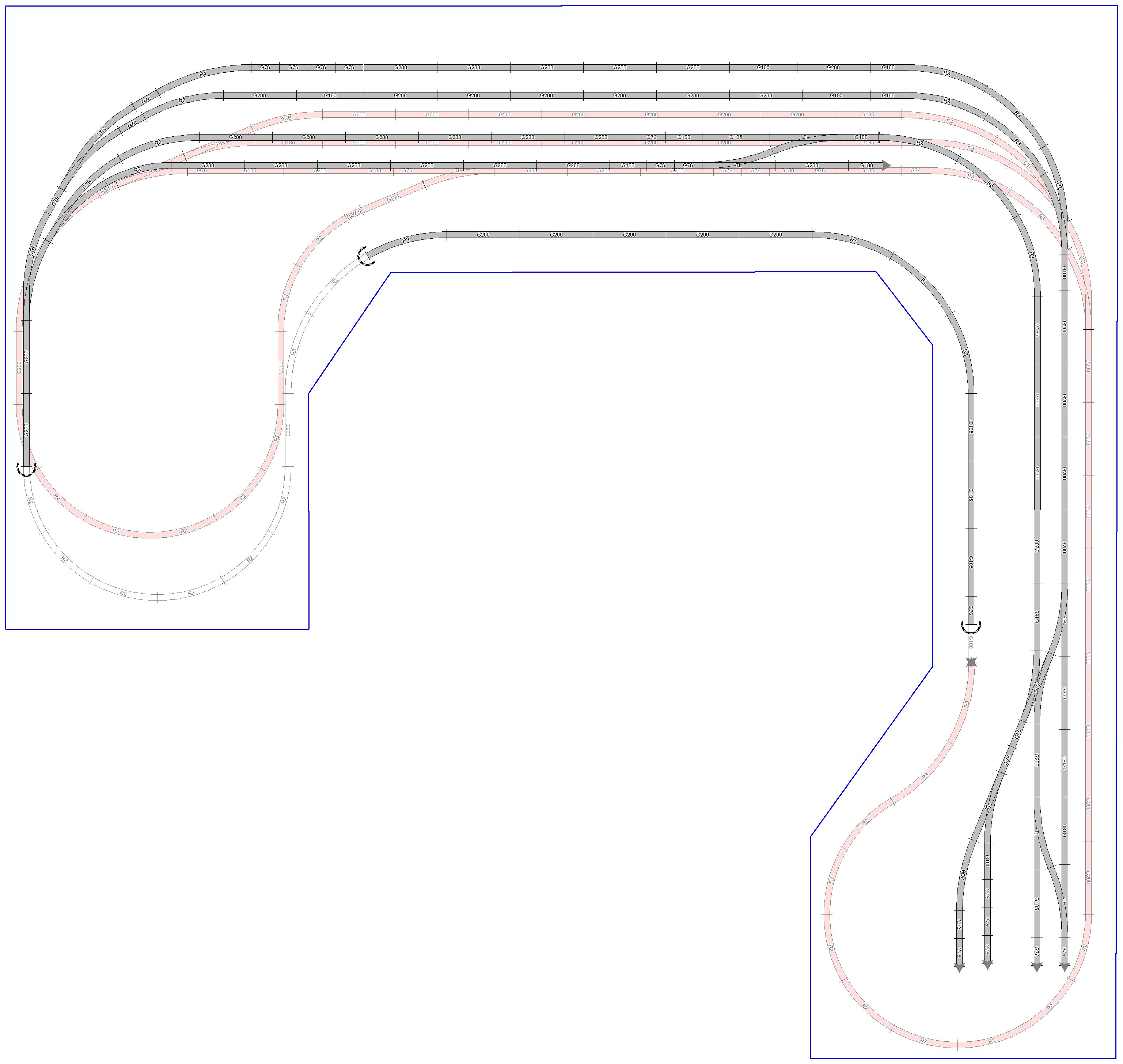

Vista di Insieme:

479,63 KB

[Docdelburg]

Giusta affermazione: realizzare la stazione nascosta e verificare a fondo il suo funzionamento prima di procedere con i piani superiori.
Dovrai comunque prevedere un modo per controllare visivamente i movimenti dei convogli là sotto e poterci mettere mano per eventuali svii.

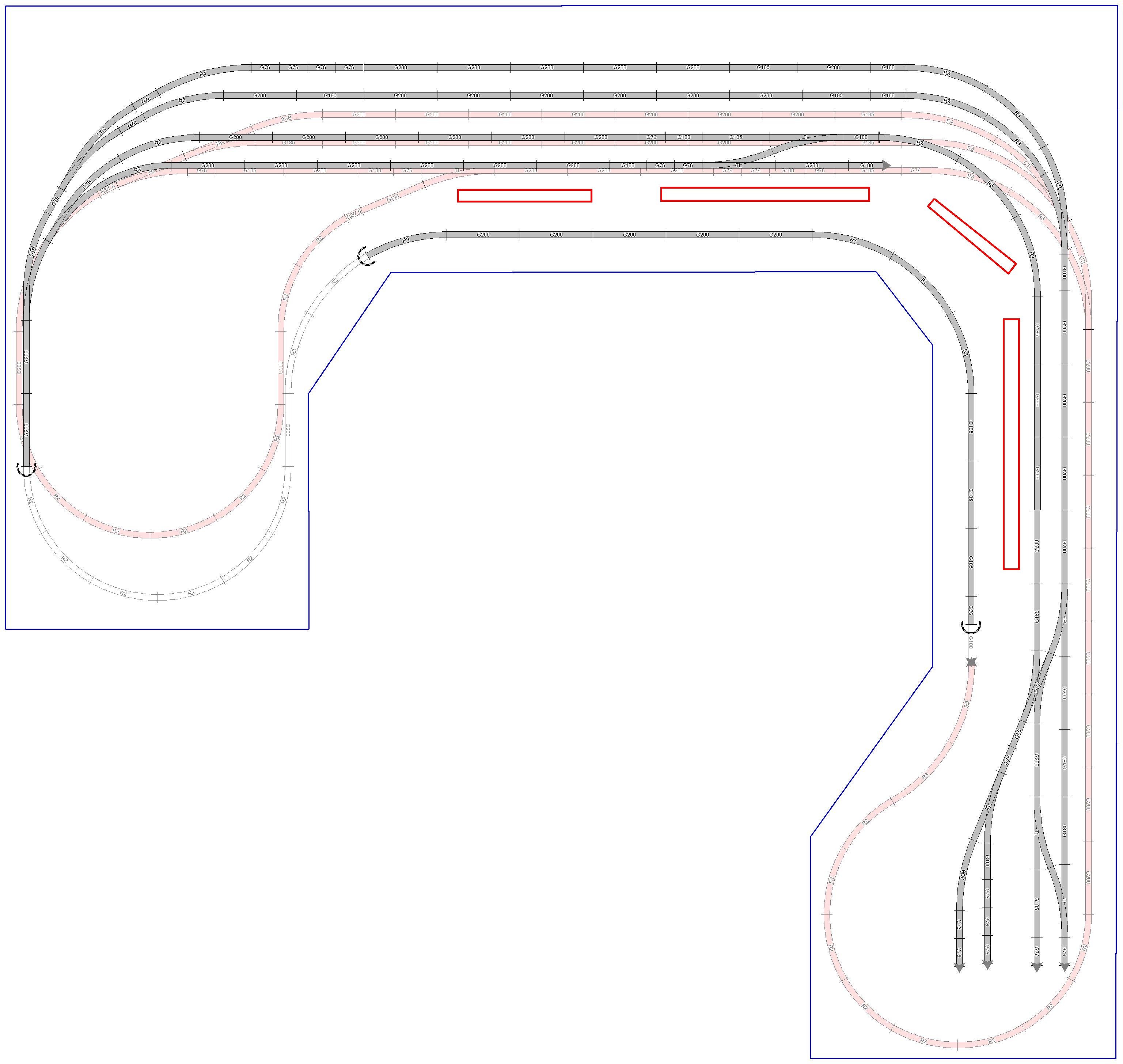

Prevedi quindi di realizzare delle aperture, o meglio delle parti che si possano aprire per infilarci le mani e recuperare eventuali carrozze deragliate. La prima idea che mi viene è quella di un muro di mattoni o di pietre o di roccia in cui praticare delle finestre apribili per ispezionare e manutenere i binari delle parti nascoste, finestre poste più o meno dove ho posto i rettangoli rossi.

Immagine:

475,61 KB

[saverD445]

Rispetto all'originale per causa di forza maggiore la curva di ritorno da R3 è passata a R2 , questo per questioni di ingombri , farò in modo di nascondere il tutto sotto una galleria.

Pierluigi , il progetto mi piace e ti consentirà un buon divertimento .. Vorrei solo consigliarti di non fare la curva di ritorno con le curve R2, avrai una circolazione molto limitata a carri e carrozze corte e non potrai usare ganci corti.
Altra limitazione l'uso di elettrotreni che hanno misure superiori alle carrozze standard .

Se puoi vedi di stare su R3 che già ha i suoi limiti .

[magin81]

Rispetto all'originale per causa di forza maggiore la curva di ritorno da R3 è passata a R2 , questo per questioni di ingombri , farò in modo di nascondere il tutto sotto una galleria.

Pierluigi , il progetto mi piace e ti consentirà un buon divertimento .. Vorrei solo consigliarti di non fare la curva di ritorno con le curve R2, avrai una circolazione molto limitata a carri e carrozze corte e non potrai usare ganci corti.
Altra limitazione l'uso di elettrotreni che hanno misure superiori alle carrozze standard .

Se puoi vedi di stare su R3 che già ha i suoi limiti .

Ciao Pierluigi,
quoto pienamente quanto detto da Valerio. A parte il fatto che è un bel progetto e ti consente di fare molto manovre a discapito della "passerella" dei treni, valuta bene quali treni vuoi far circolare perchè già R3 comincia a stare stretta agli attuali elettrotreni, figurati R2.
Vero il fatto degli ingombri, però valuta bene all'inizio per non pentirtene dopo. In tal senso rientra il discorso del Doc quando ti dice di provare tanto la stazione nascosta prima di chiuderla.
Ciao

Davide

[Sange]

Ragazzi sulla R2 sono pienamente conscio sul fatto che limiterà e non di poco la scelta di loco e convogli. .
detto cio non posso fare altrimenti. . L epoca di riferimento sarà 4 e inizio 5 .. diesel. .
..
Vi faccio una domanda .. Ma per la stazione nascosta potrei usare binari diversi rispetto alla serie Roco GEOLINE ??

[saverD445]

Pierluigi, con le epoche di riferimento rischi di avere lo stesso carrozze di lunghezza moderna, una uic- x in scala è lunga 303 mm e una tipo 59 circa 270, le trovi sia in epoca IV che V

se le usi su R2 sarai limitato dall'uso dei ganci corti .

Per quanto riguarda i binari si, puoi usare binari diversi ma devi stare attento all 'altezza della rotaia, ovvero il codice.

I geoline sono in cod 83 , con degli accorgimenti puoi usare anche i cod 100 .

Io per esempio ho usato i geoline per la stazione nascosta e i rocoline senza massicciata per tutto il resto .

[Sange]

Grazie Valerio

[MrMassy86]

Il progetto è molto bello Pierluigi d'accordo con i consigli dati dagli amici, purtroppo come dici bisogna anche considerare gli ingombri a disposizione, ciao e buon lavoro, Massimiliano

[Sange]

Ciao Massimiliano. . Grazie

[Docdelburg]

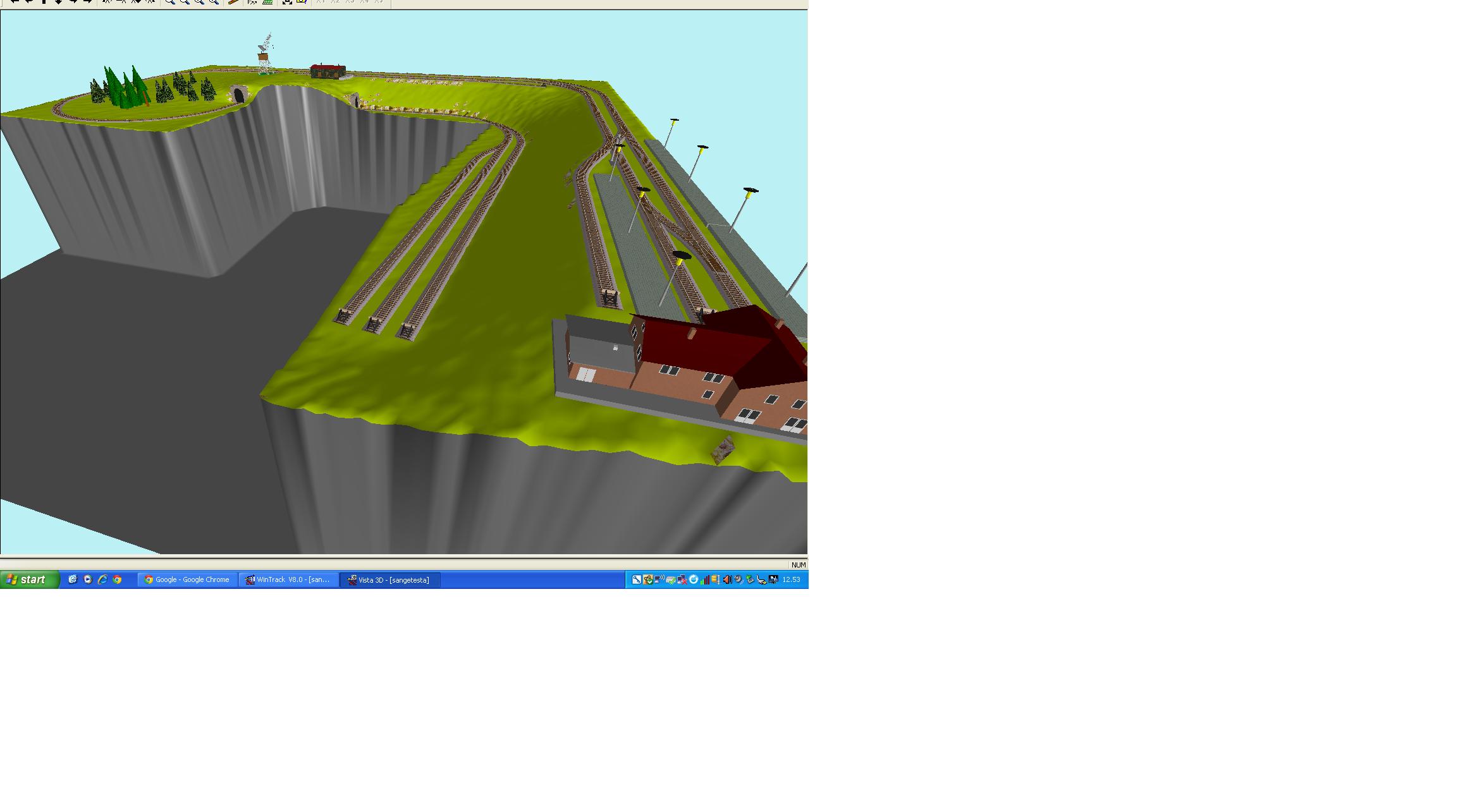

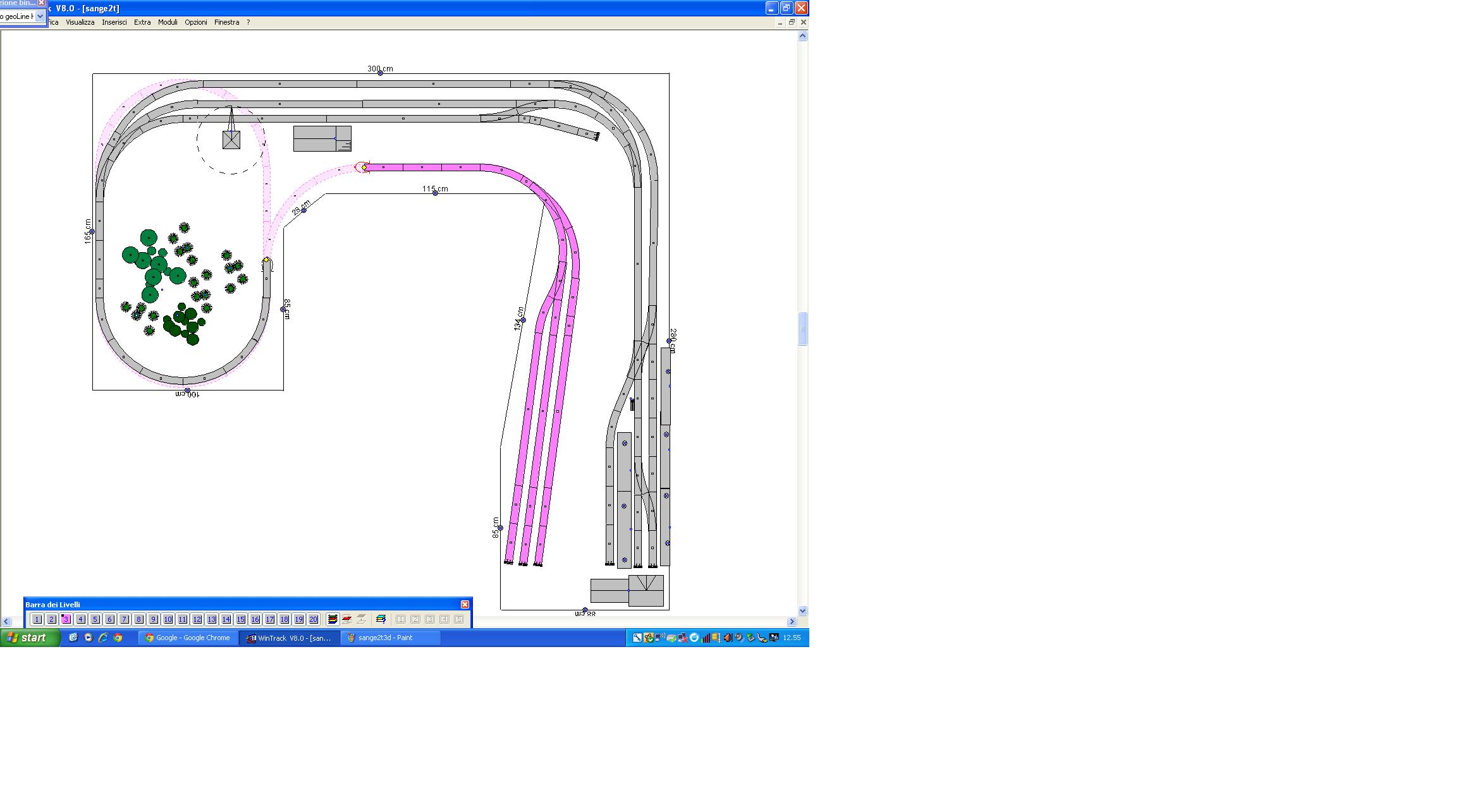

Se devi per forza ridurre gli spazi, piuttosto che curve (tra l'altro nascoste!) con raggio R2, prendi in considerazione anche la possibilità di un tracciata PAP (punto a punto) come quello che ti illustro. Nella parte sinistra allargata ci sarà un elicoidale che porta il tracciato da quota 0 a quota -153 e arriva ad un'altra stazione di testa (appena accennata con 3 binari) sul lato sinistro ma ad un livello più basso. Pendenza elicoidale 2,75%.

Immagine:

146,97 KB

Immagine:

169,01 KB

Immagine:

137,53 KB

Volendo, dall'angolo in alto a destra a sotto la stazione di testa alta, ci può stare una terza stazione di testa nascosta.

Nella parte nascosta puoi usare qualsiasi binario e come già detto da Valerio attenzione alle dimensioni del fungo della rotaia. Nel caso usassi binari codice 100 ricorda le scarpette di giunzione adeguate come queste che illustrano bene il funzionamento.

http://www.ebay.it/itm/Fleischmann-Giun ... 486d123800

[Sange]

Dot altra soluzione splendida. .
Ma il problema sta proprio nel lato dell'elicoidale .. max 90cm..
Sto provando a fare un mix tra R2 e R3. . sembra che tutto giri benino...ma ovviamente molto lontano dal realismo

[Sange]

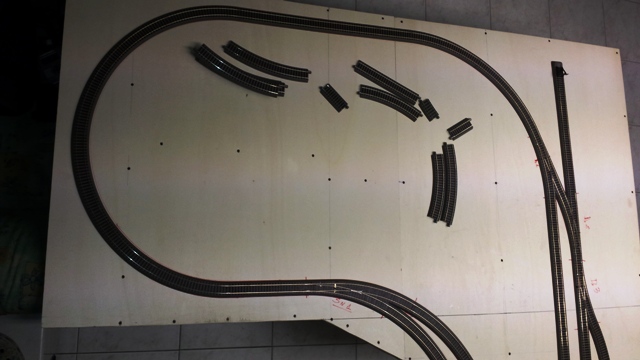

work in progress

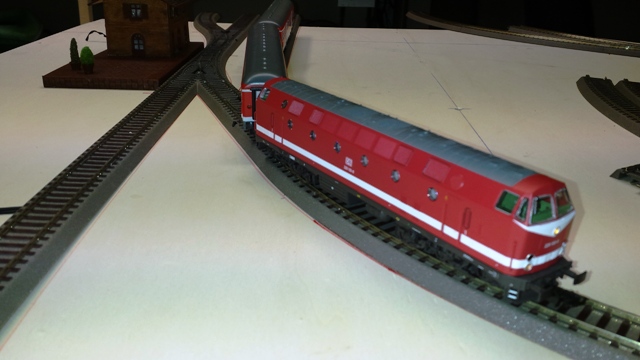

Test sulla curva con raggio R2 .. passato a pieni voti


Immagine:

84,4 KB

Immagine:

88,56 KB

[MrMassy86]

Ottimo lavoro Pierluigi Massimiliano

[Sange]

Grazie Massimiliano...
La strada è ancora lunga... ma , dopo la fase "GEPPETTO" , finalmente un pò di binari..

[Egidio]

Bene Pierluigi, vedo con piacere che pian piano il tuo lavoro progredisce. saluti. Egidio.

[Sange]

Ciao Egidio.. con molta pacatezza.. un pò per volta.. , non ho fretta .
Devo dire che questo è uno stile che non mi si addice , di solito sono uno da "tutto e subito"..., ma questa nuova avventura mi piacerebbe gustarmela con calma e sinceramente la cosa non mi dispiace.. anzi..... per un certo verso è sempre più intrigante

[catgio7]

Ben detto Pierluigi, appartengo alla tua stessa filosofia di vita :geek: Ciao Giovanni

[Egidio]

Ciao Egidio.. con molta pacatezza.. un pò per volta.. , non ho fretta .
Devo dire che questo è uno stile che non mi si addice , di solito sono uno da "tutto e subito"..., ma questa nuova avventura mi piacerebbe gustarmela con calma e sinceramente la cosa non mi dispiace.. anzi..... per un certo verso è sempre più intrigante

E fai bene. Parole sante...... Saluti. Egidio.

[Andreacaimano656]

Ottimo lavoro Pierluigi
Ciao
Andrea
