Quale progetto per il nuovo plastico?

[Luca Solis]

Buongiorno a tutti.
Ho sviluppato una variante al progetto "4 stazioni".

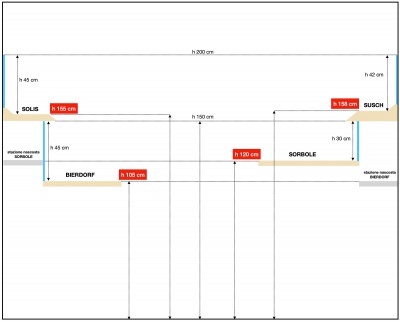

Ho semplicemente sfalsato di 15 cm le altezze dei due impianti in H0, separandoli tra loro.
Quindi "Bierdorf" sarebbe a 105 cm e "Sorbole" a 120 cm.
Sul lato di "Sorbole" si riduce ovviamente la differenza di altezza dalla linea RhB ma ritengo che la cosa sia sopportabile dato che "Sorbole" è abbastanza lontana dalla parete posteriore.
In ogni caso ho inserito una leggera salita tra "Solis" e "Susch" (solo 3 cm), anche perché non mi sembrava naturale una linea RhB senza salite/discese.

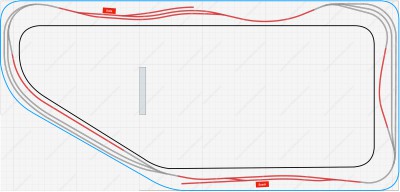

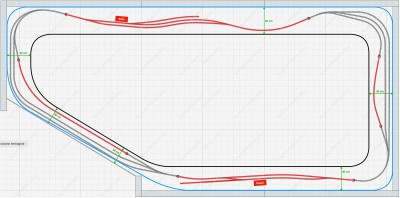

Vi mostro il progetto così rivisto:

[IpGio]

Okkei... va bene.
Postilla tanto per parlare... in angolo in fondo a destra in zona "Sorbole" ti ci stava una elicodale che con opportuni sbarchi ti serviva tutti i piani che volevi.
Di sicuro hai già pensato al paesino di "Termosifone", ma alla fine tutta quella penisola, non è troppo tra i "cabasisi"?
Comunque gran bel impianto...

IpGio

[Luca Solis]

Okkei... va bene...

in angolo in fondo a destra in zona "Sorbole" ti ci stava una elicodale che con opportuni sbarchi ti serviva tutti i piani che volevi.

Mi piace di più l'idea di avere una separazione visiva tra i tre impianti.
Un'elicoidale avrebbe una dimensione importante (almeno 110x180 o 150x150) sicuramente camuffabile con il paesaggio ma comunque troppo ingombrante.

Comunque gran bel impianto...

[Luca Solis]

Di sicuro hai già pensato al paesino di "Termosifone", ma alla fine tutta quella penisola, non è troppo tra i "cabasisi"?

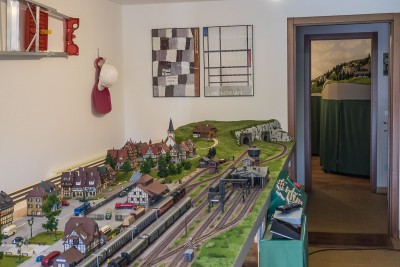

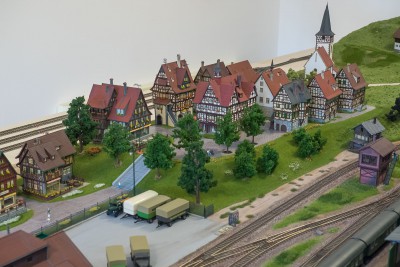

L'idea è di riutilizzare i numerosi edifici a graticcio del mio primissimo plastico e negli ultimi due anni utilizzati in Bierdorf (v. foto).
Ho infatti girato il FV lato osservatore.
Da qui partiranno delle vie cittadine che si snodano nella città vecchia.
Certo che sarà un ostacolo ma imparerò a conviverci...
Comunque nel periodo di costruzione del plastico la penisola non ci sarà proprio, sarà l'ultima cosa che farò.
Nella fase precedente coprirò muretto e calorifero con una mensola che sarà utile punto di appoggio per utensili vari...

[FrancoV]

Direi che ci siamo, giusto due osservazioni tanto per confermare la mia fama di rompiballe e premettendo che dai disegni non sono riuscito a farmi un'idea delle proporzioni quindi potrei dire una stupidaggine;
nelle stazioni a scartamento ordinario, viste il tipo di impianto sposterei il magazzino merci sullo stesso lato del fabbricato viaggiatori e in quella FS avvicinerei la rimessa perchè nella realtà in impianti simili non sono quasi mai troppo lontane dal FV.

[Luca Solis]

Direi che ci siamo...

...premettendo che dai disegni non sono riuscito a farmi un'idea delle proporzioni...

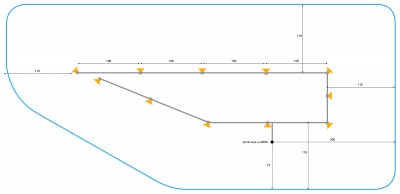

Nel primo messaggio ci sono le misure della stanza, nei progetti il reticolo più fine è da 10 cm, quello leggermente più marcato da 1 metro.

...nelle stazioni a scartamento ordinario, viste il tipo di impianto sposterei il magazzino merci sullo stesso lato del fabbricato viaggiatori e in quella FS avvicinerei la rimessa perchè nella realtà in impianti simili non sono quasi mai troppo lontane dal FV

Valuterò la fattibilità...

[FrancoV]

Nel primo messaggio ci sono le misure della stanza, nei progetti il reticolo più fine è da 10 cm, quello leggermente più marcato da 1 metro.

Si, ma probabilmente è un problema mio che, escluse le parti strutturali, per i miei lavori faccio solo schizzi di massima e poi vado a occhio

[IpGio]

Luca domanda, che sw usi per disegnare sezione e pianta?
Grazie
IpGio

[Luca Solis]

Per i progetti uso RailModeller Express, sw per Mac. È la versione gratuita. Il principale limite e’ il numero massimo di elementi per progetto. Solo 50. Risolvo dividendo i progetti in moduli. Una volta finito ciascun pezzo del progetto ne esporto un’immagine e faccio un collage su Numbers (l’equivalente di Excel nel mondo Mac). Sul foglio elettronico aggiungo gli edifici, gli sfondi… una volta finito faccio uno screen shot, lo ridimensiono per adeguarlo alle esigenze del forum e lo pubblico. Le sezioni e la pianta del locale sono disegnate direttamente con Numbers.

[MrMassy86]

Mi piace molto questa tuo ultimo progetto postato Luca!
Massimiliano

[Luca Solis]

Mi piace molto questa tuo ultimo progetto postato Luca!
Massimiliano

Mi fa piacere!

[IpGio]

Grazie Luca, io ho fatto una scelta di vita con il mondo informatico della finestra per un fattore pratico... il mondo della mela è troppo specialistico e risponde bene ad una certa fascia di professioni.

IpGio

[Luca Solis]

Ciao.
Quello che ho sommariamente descritto ieri è perfettamente replicabile con Excel o meglio ancora con Powerpoint.
Con Powerpoint basta modificare le dimensioni della diapositiva.
Se usi Excel invece è sufficiente creare un nuovo foglio costituito da una sola cella della misura che ti serve.
Nel mio caso la faccio veramente enorme (60x35 cm) così mi sta il plastico in scala 1:10.
Poi, con entrambi i programmi tutti gli elementi grafici vengono facilmente inseriti delle esatte dimensioni in scala.

Ho sempre lavorato in ambiente Windows ma a casa sono passato ai Mac da 15 anni (scelta fatta per la parte multimediale, in particolare la fotografia).
Costano tanto ma hanno un'obsolescenza meno rapida dei PC.
Il primo Mac mi è durato 10 anni, ora sono al secondo.
Entrambi i figli usano ancora i loro 21", regalo di Natale del 2009.
Per l'università gli hanno poi affiancato i MacBook...

[Luca Solis]

Buongiorno a tutti.

Dopo qualche settimana di assenza dal forum torno sul tema della scelta del progetto.

Ho elaborato un’evoluzione di “4 stazioni” che chiamerò “4S”.
Partiamo dal nome: visto che 3 stazioni su 4 iniziavano per la lettera S ho pensato di rinunciare a “Bierdorf” e mi sono inventato un altro nome di fantasia per la stazione DB: “Sonnendorf” (villaggio del sole”).

Venendo al tracciato proprio “Sonnendorf” risulta profondamente rivisto rispetto al progetto precedente, con i binari disposti a S invece che a U.
In “Sorbole” ho modificato solo l’ingresso di sinistra della stazione nascosta.
Nella parte in H0m ho modificato leggermente la profondità della struttura sui lati lunghi.

C’è poi un allineamento della diagonale dei tre tracciati in modo che siano esattamente sovrapposti nel tratto dove si dovrà passare per "entrare" nel plastico.

Ho infine leggermente modificato le altezze, cercando il giusto compromesso che faciliti la visione delle parti a vista, la manutenzione dal basso e dall’alto.

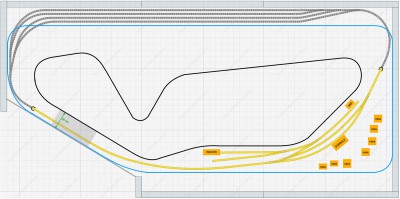

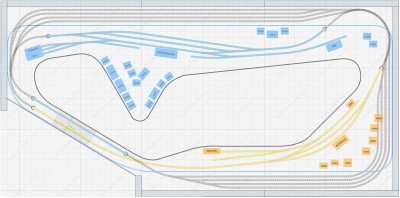

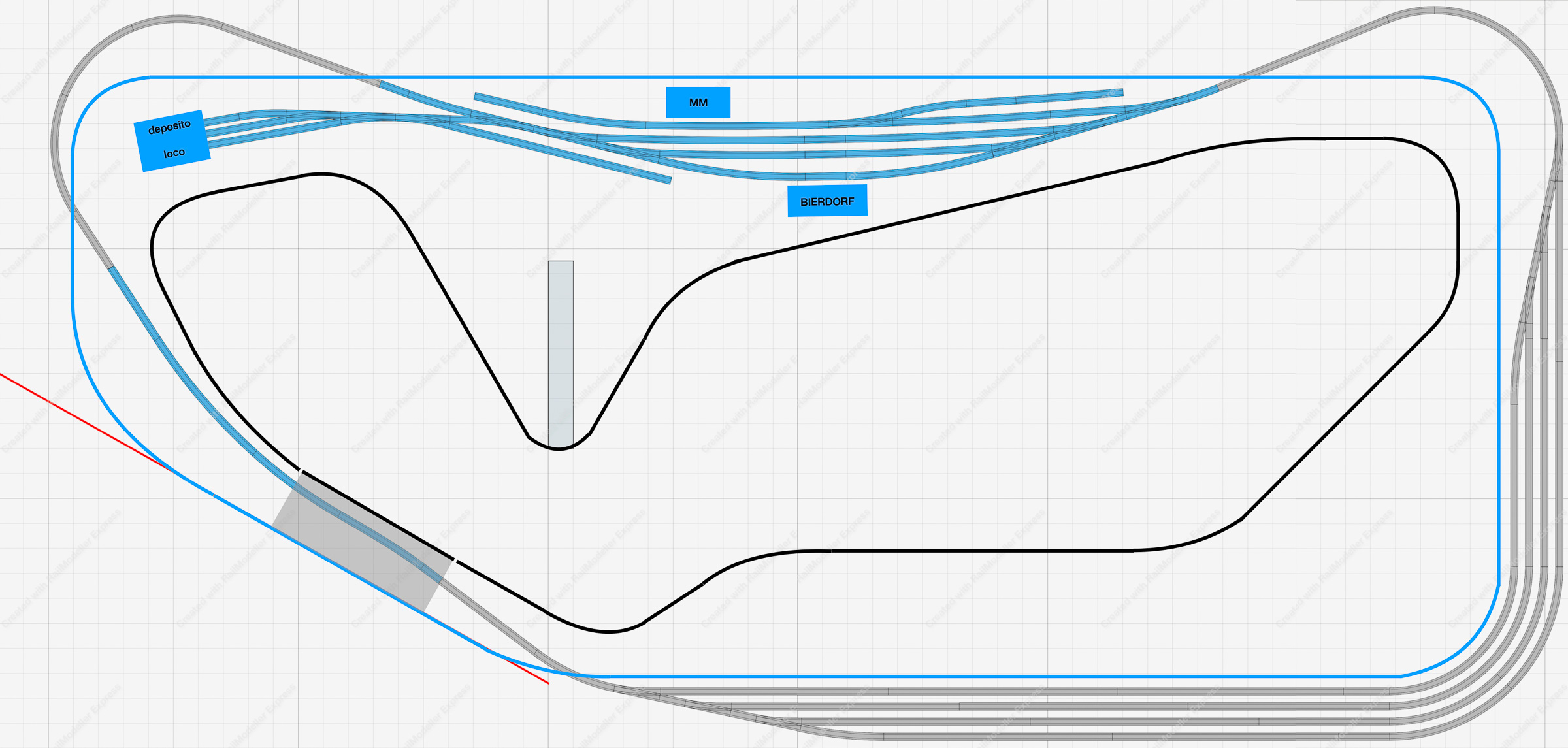

Eccovi i progetti:

[Luca Solis]

…ho iniziato anche a pensare all’illuminazione e alla costruzione della struttura.

L’illuminazione sarà la prima cosa che realizzerò: basandomi sull’esperienza di Solis (dove avevo 5 faretti a soffitto) potenzierò l’impianto portando ad 11 i faretti che disporrò come da disegno.
Per illuminare il tratto in diagonale in H0 (quello dove si entra nella stanza) penso ad una striscia di Led attaccata sotto all’impianto in H0m.
Se l’effetto mi piacerà potrei collocare una striscia di Led anche sugli altri tre lati (ma devo capire l’effetto sullo sfondo)…

[Luca Solis]

…venendo alla struttura date le dimensioni importanti del plastico occorrerà procedere per gradi.

Il fatto che si tratti sostanzialmente di tre grandi ovali sovrapposti senza dislivelli (tranne la leggera salita per passare da Solis a Susch) il lavoro non dovrebbe essere troppo complicato.

Penso di cominciare costruendo le due stazioni nascoste in H0.
Saranno sostenute posteriormente da profilati metallici attaccati al muro e da gambe 4x4 in legno sul bordo anteriore.
Le stazioni nascoste sono profonde solo 30 cm e non dovrebbero ostacolare i successivi lavori all’impianto in H0m.

La seconda fase sarà appunto l’impianto in H0m.
Anche in questo caso la struttura sarà sostenuta posteriormente da profilati metallici attaccati al muro e anteriormente da una struttura in legno che appoggerà sulla sottostante struttura delle stazioni nascoste in H0.

A quel punto si tratterà di realizzare completamente la parte in H0m, dalla posa dell’armamento, all’impianto elettrico e a tutta la scenografia, lasciando la linea aerea per ultima come ho già fatto per Solis.

Solo a impianto H0m completato potrò infine “attaccare” con le due stazioni a vista in H0.

[Luca Solis]

Il fatto che si tratti...

Scritto di corsa
Credo si capisca comunque ma intendevo dire: " Dato che si tratta sostanzialmente di tre grandi ovali ... il lavoro non dovrebbe essere troppo complicato".

[FrancoV]

Penso di cominciare costruendo le due stazioni nascoste in H0.
Saranno sostenute posteriormente da profilati metallici attaccati al muro e da gambe 4x4 in legno sul bordo anteriore.

Non ho capito quanto sia profondo il tutto quindi butto li la m.....ata del giorno, hai pensato/sarebbe possibile a usare delle mensole tipo scaffalatura per non avere le gambe (della struttura) in mezzo ai piedi (tuoi) ?

[Luca Solis]

Non ho capito quanto sia profondo il tutto quindi butto li la m.....ata del giorno, hai pensato/sarebbe possibile a usare delle mensole tipo scaffalatura per non avere le gambe (della struttura) in mezzo ai piedi (tuoi) ?

Ciao Franco.
Le stazioni nascoste in H0 sono profonde 30 cm. Su questa prima struttura appoggerò i sostegni esterni della parte in H0m. Sostegni che saranno nascosti dallo sfondo della parte in H0.
Quindi deve essere in grado di sostenere parecchio peso e le gambe mi danno più sicurezza.
In ogni caso non sarebbero "tra i piedi" perché a soli 30 cm dalle pareti di fondo.
La parte a vista in H0 ha una profondità sui due lati lunghi che varia da un minimo di 50 cm ad un massimo di 150 cm (la "penisola" sopra al muretto con il calorifero).
Una realizzazione a "sbalzo" di questa parte non mi sembra una soluzione praticabile.
Le gambe saranno distanziate fra loro 100 cm. Soluzione già testata con successo con Solis.
Il passaggio tra una gamba e l'altra è abbastanza agevole.
Sotto al plastico infatti ci saranno mensole per stoccare materiale, almeno una cassettiera su ruote e un paio di ripiani a scomparsa (attaccati con cerniere scorrevoli tipo cassettiera alla struttura stessa) su cui collocare da una parte monitor, mouse e tastiera e dall'altra due spezzoni di binario per la programmazione.

P.S.
i disegni sono tutti in scala.
Il reticolo ha una misura di 10x10 cm a quadretto

[Luca Solis]

Buongiorno a tutti.

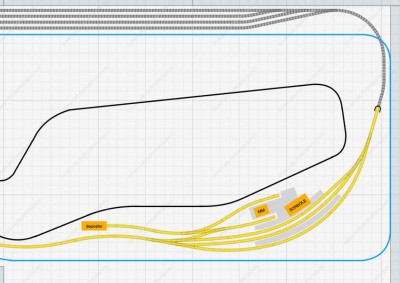

Un veloce aggiornamento con alcune modifiche alle due stazioni in H0.
Solo piccoli dettagli per "Sonnendorf" mentre in "Sorbole" le novità sono più evidenti.

[58dedo]

ciao Luca,
progetto complesso e pregevole, ormai siamo agli sgoccioli, ai dettagli, prima di "far andare" le tue mani, anche se prima ci sono quelle del muratore. Sono "intrippato", ti seguirò con curiosità.
Mi permetto di consigliarti, per isolare il calore del calorifero verso la struttura in legno, potresti servirti dei fogli di alluminio che vengono applicati tra il calorifero e il muro per non disperdere il calore...effettivamente funzionano, provato quest'inverno nel mio laboratorio per isolare un piano scrivania, molto vicino ad una stufa a legna

[MrMassy86]

Seguo sempre con piacere, progetto veramente complesso ed interessante!
Massimiliano

[Luca Solis]

... ormai siamo agli sgoccioli, ai dettagli, prima di "far andare" le tue mani, anche se prima ci sono quelle del muratore. Sono "intrippato", ti seguirò con curiosità...

Ciao Diego.
Il muratore mi ha appena confermato che verrà Giovedi.
Poi non avrò più scude...

Mi permetto di consigliarti, per isolare il calore del calorifero verso la struttura in legno, potresti servirti dei fogli di alluminio che vengono applicati tra il calorifero e il muro per non disperdere il calore...

In effetti pensavo proprio a una lastra metallica posta tra calorifero e polistirene ad alta densità da 3cm. Poi il multistrato da 1,5 cm con cui ho intenzione di realizzare tutto il piano di "Sonnendorf".

[Luca Solis]

Seguo sempre con piacere, progetto veramente complesso ed interessante!
Massimiliano

Grazie!
Spero che la realtà sarà all'altezza delle aspettative.
Di sicuro io mi impegnerò in tal senso, poi ciascuno ha i propri limiti...

[Senialas]

Ciao Luca.
Guardando la stazione di Sorbole, il mio suggerimento è di modificare gli ingressi in stazione in modo da avere dei binari di stazione un filo più lunghi (per quello che si può).
Scusa l'abbozzo, ma non ho RailModeller Express e ho fatto un banale copia e incolla. Credo però si capisca.
Buon lavoro
Roberto
