Plastico Ronciglione

[red]

Se riproduci il borgo a strapiombo sul rio Vicano, già che ci sei, potresti riprodurre anche il ponte di ferro della Savigliano. Tanto per ammazzare il tempo.

Ottimo|

[max63]

Grazie Pietro, se leggi le pagine precedenti vedrai che i lavori del ponte sono già iniziati, anche se procedono moooolto a rilento!

[MarcoG]

Bellissimo lavoro stai facendo
Complimenti!

[MrMassy86]

Progetto del borgo davvero niente male Massimiliano

[max63]

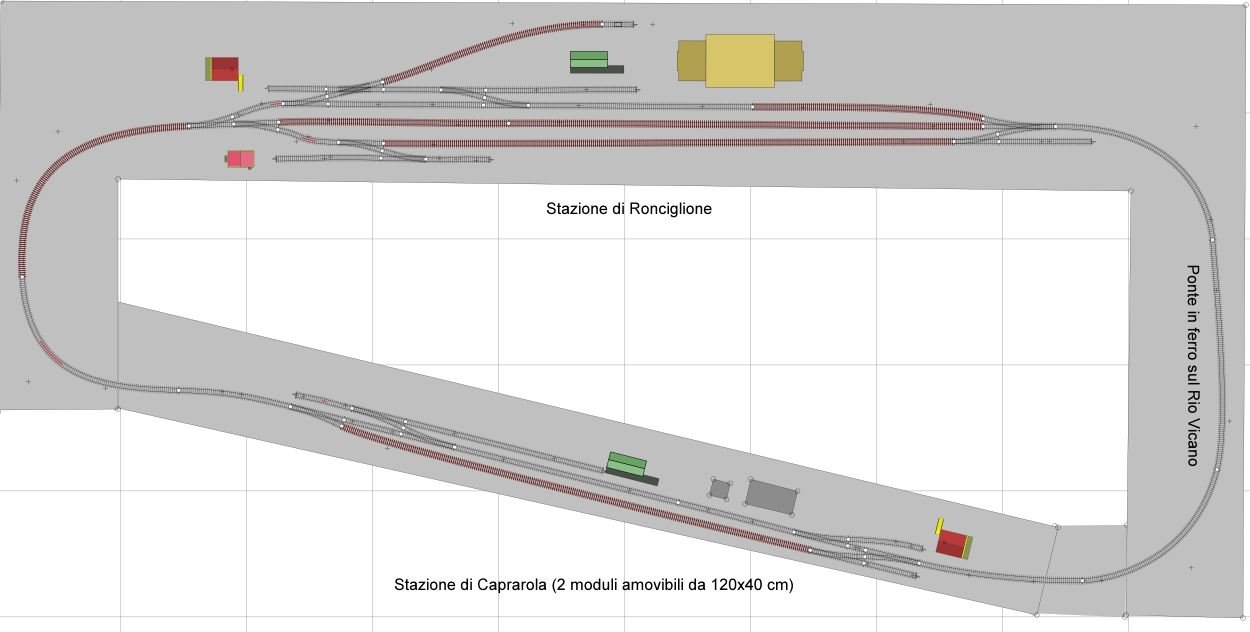

Finalmente ripresi i lavori sul plastico, con la grande novità del secondo modulo, la stazione di Caprarola, ubicata a pochi km da Ronciglione, dopo il ponte in ferro. Questo il nuovo layout:

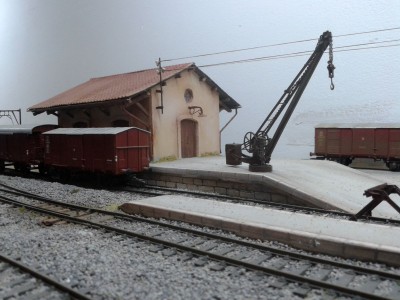

I lavori sul resto sono a questo punto:

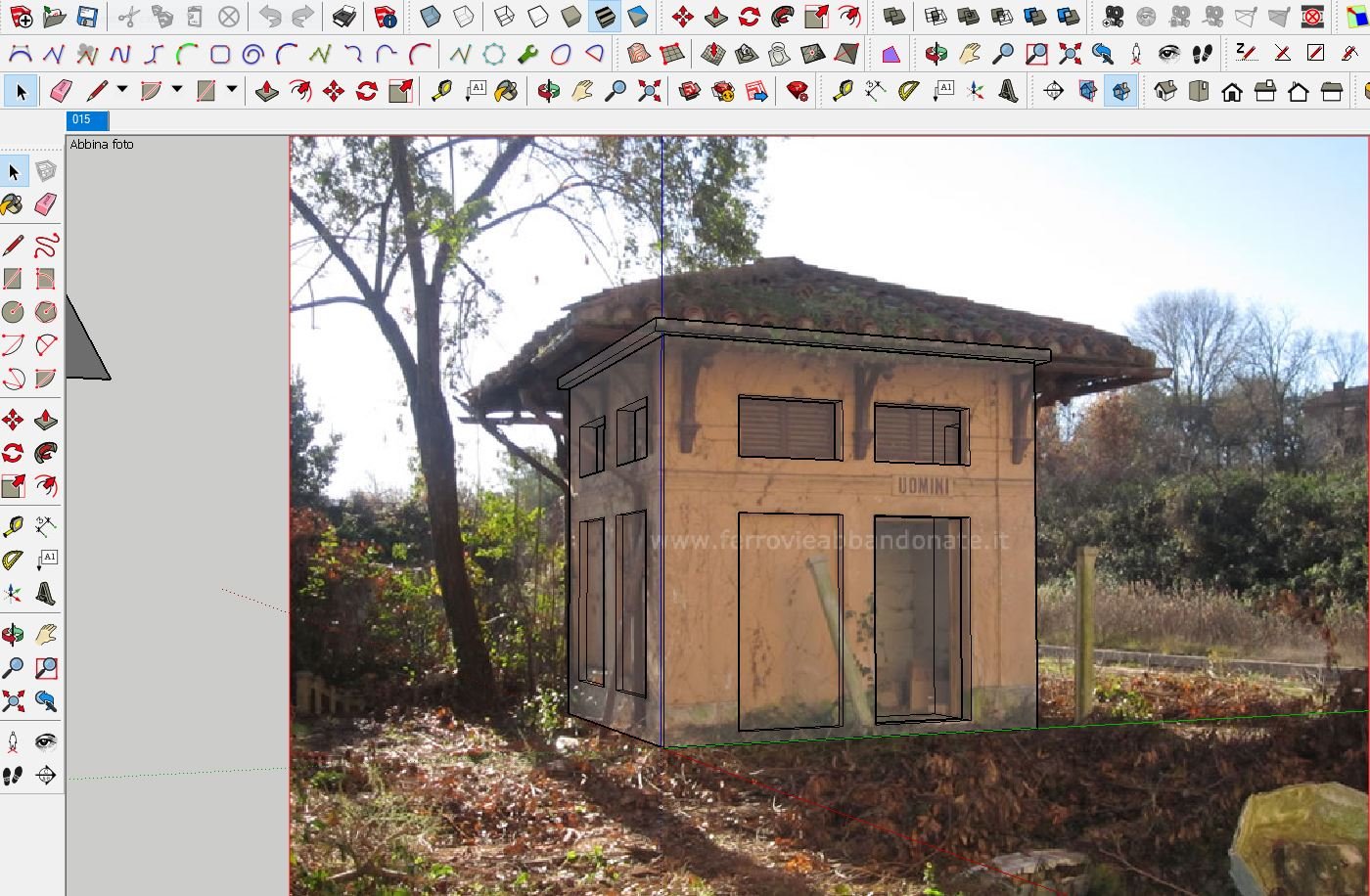

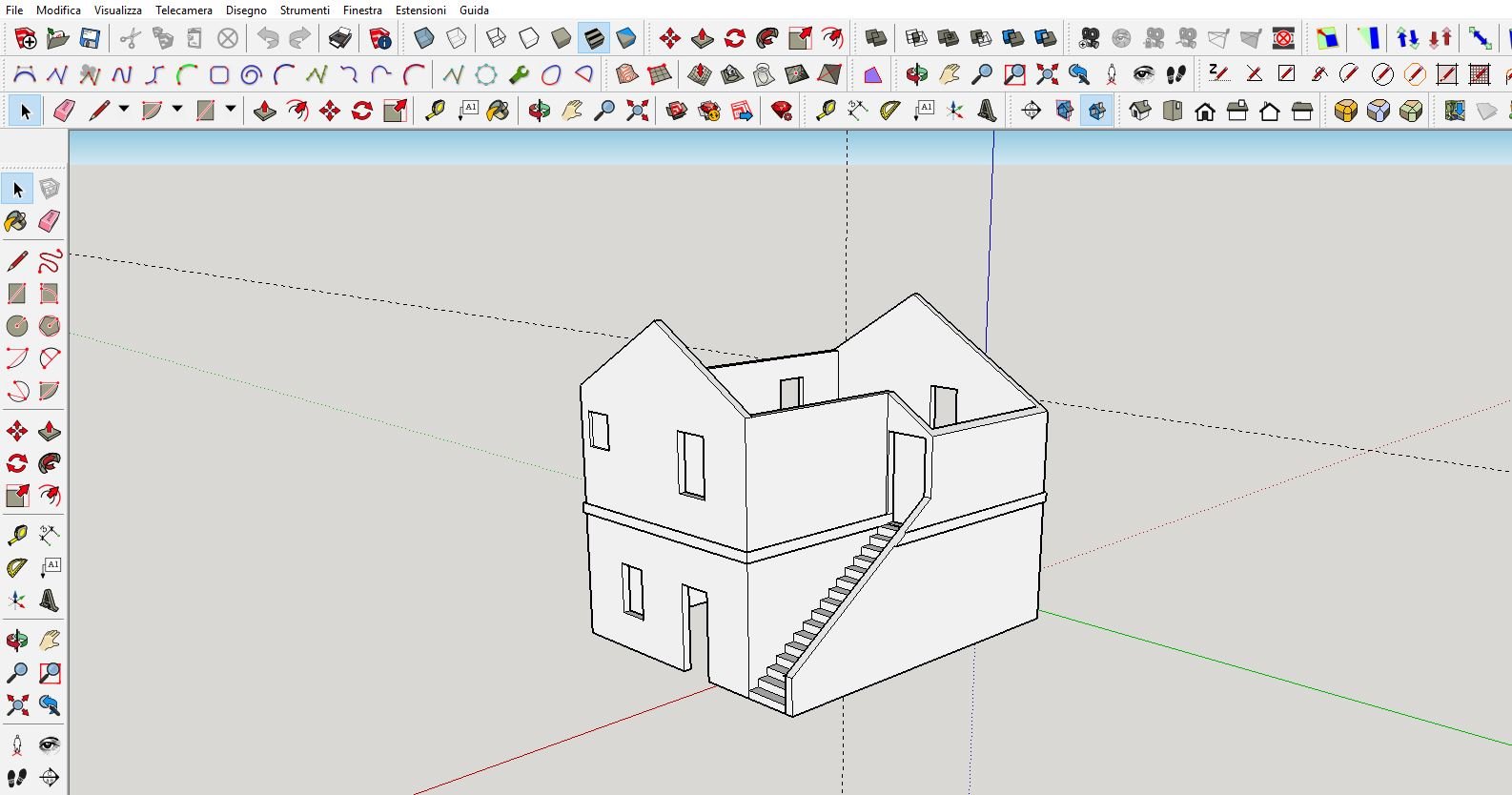

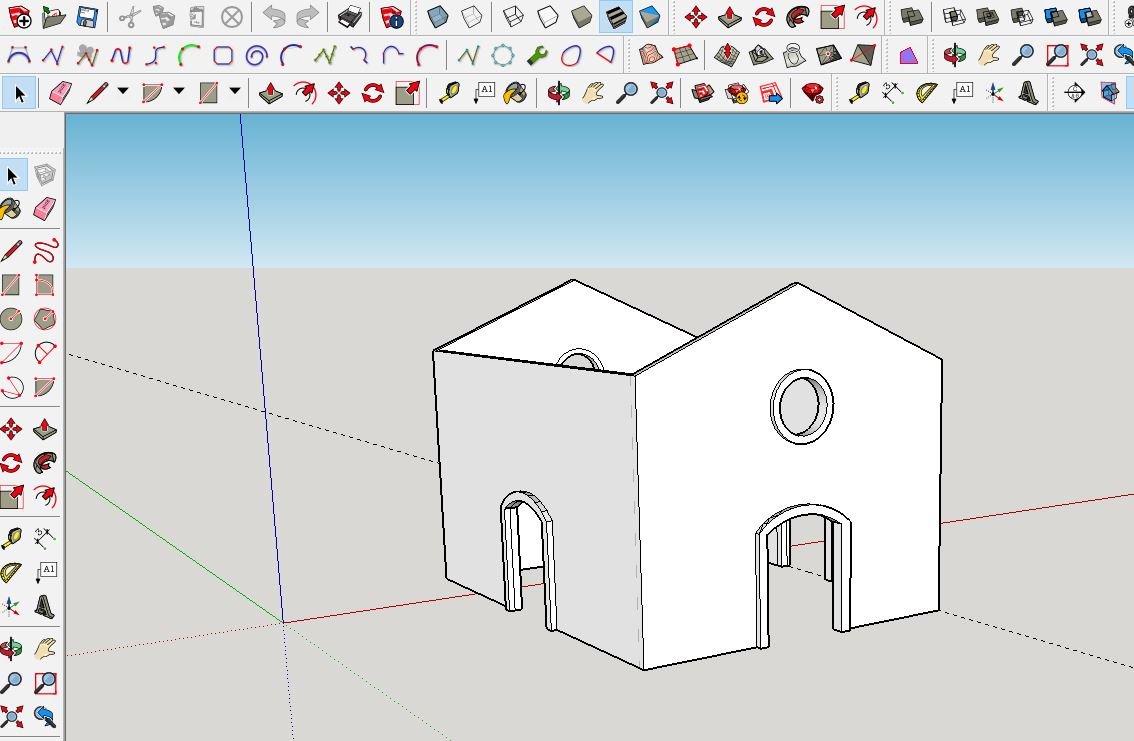

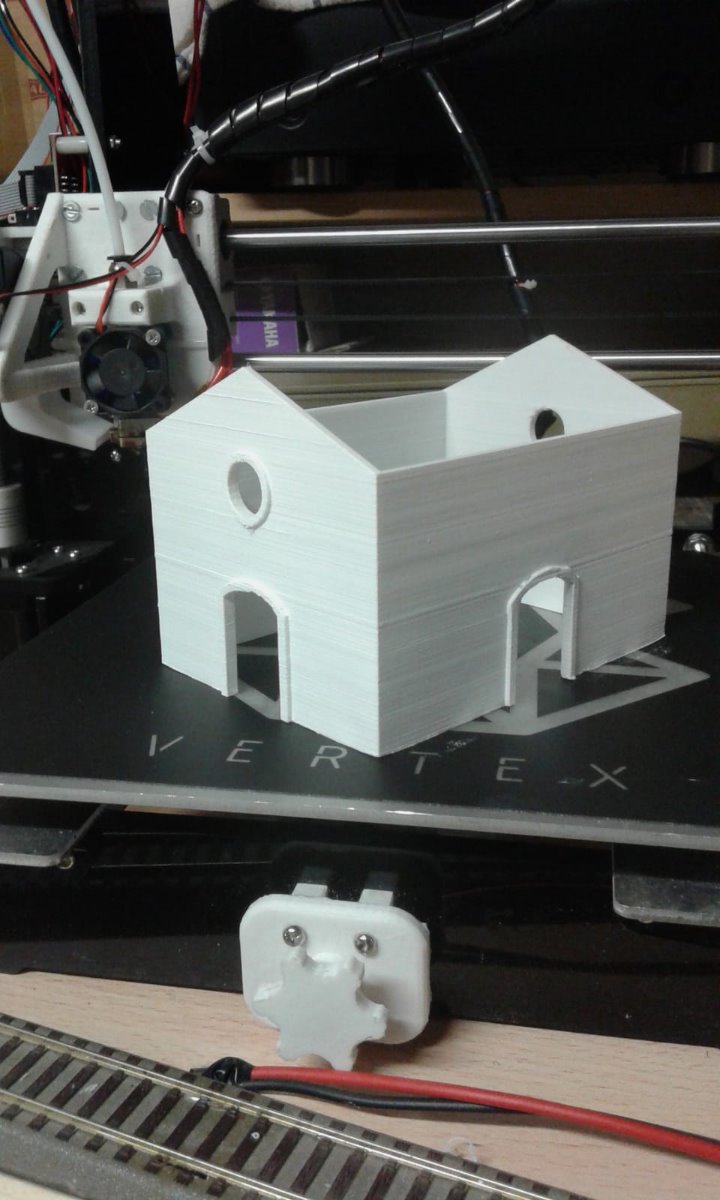

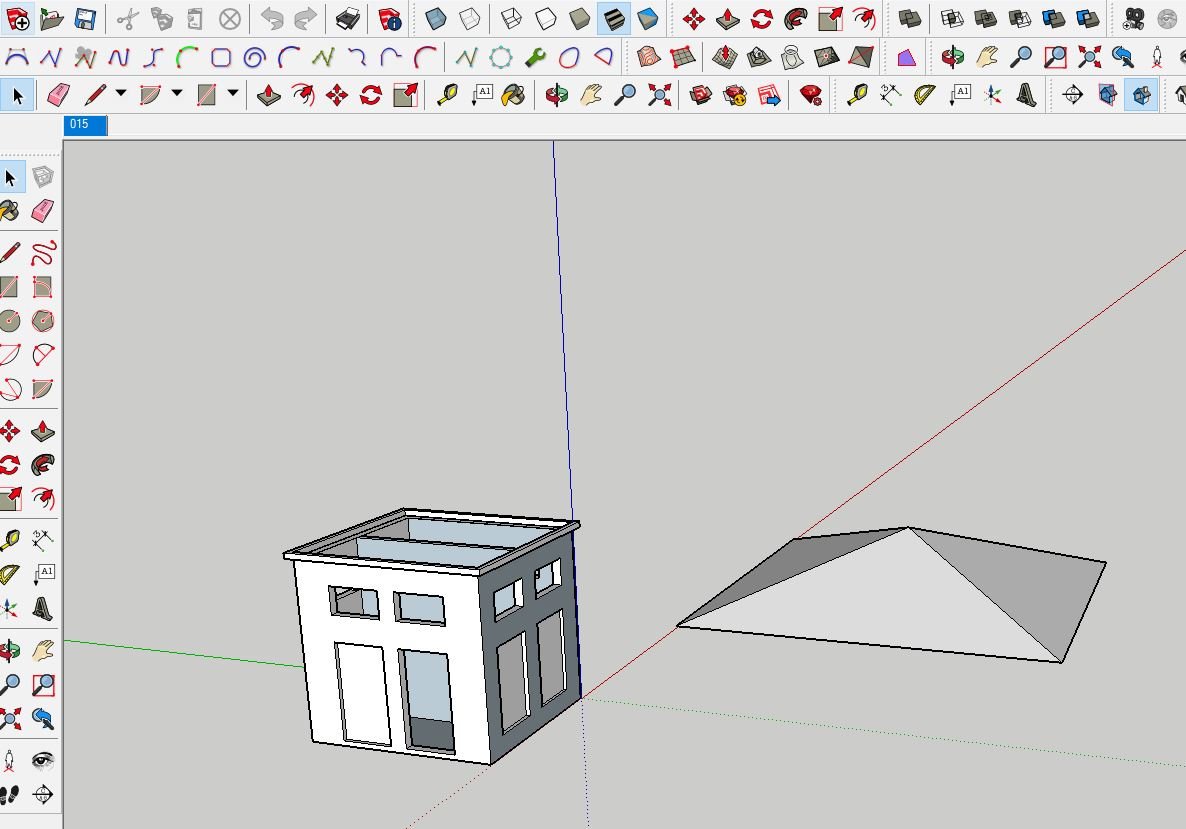

Per questo secondo modulo, in realtà è costituito da due moduli di 120x40 cm, armamento sempre Peco codice 75, ma stavolta i deviatoi sono commerciali e non autocostruiti (per mancanza di tempo e perchè il piano binari è estremamente semplice). Invece i fabbricati sono tutti in stampa 3D, disegnati da me su foto e disegni degli edifici reali, e stampati con la mia fida Anet A8:

Nel prossimo aggiornamento la posa dell'armamento con gli edifici sistemati provvisoriamente per valutare ingombri e colpo d'occhio.

[MrMassy86]

Mi Fa piacere sapere che hai ripreso i lavori Massimo, il progetto è sempre più interessante e il tutto lo trovo davvero ben fatto
Massimiliano

[Egidio]

Ben fatto Massimo !! Saluti. Egidio.

[red]

meno male che sei tornato-----ti continuerò a leggere con molta attenzione...

[max63]

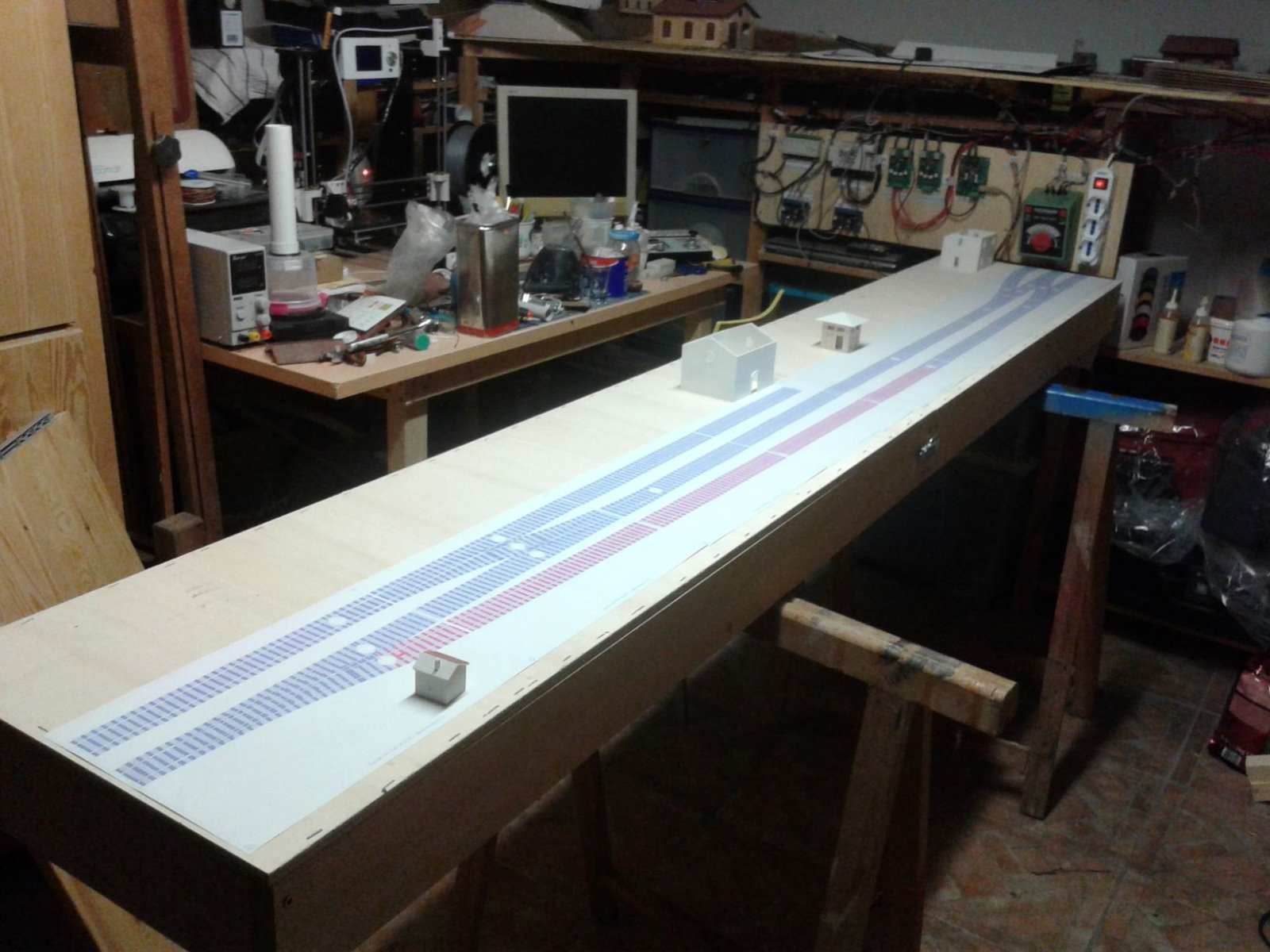

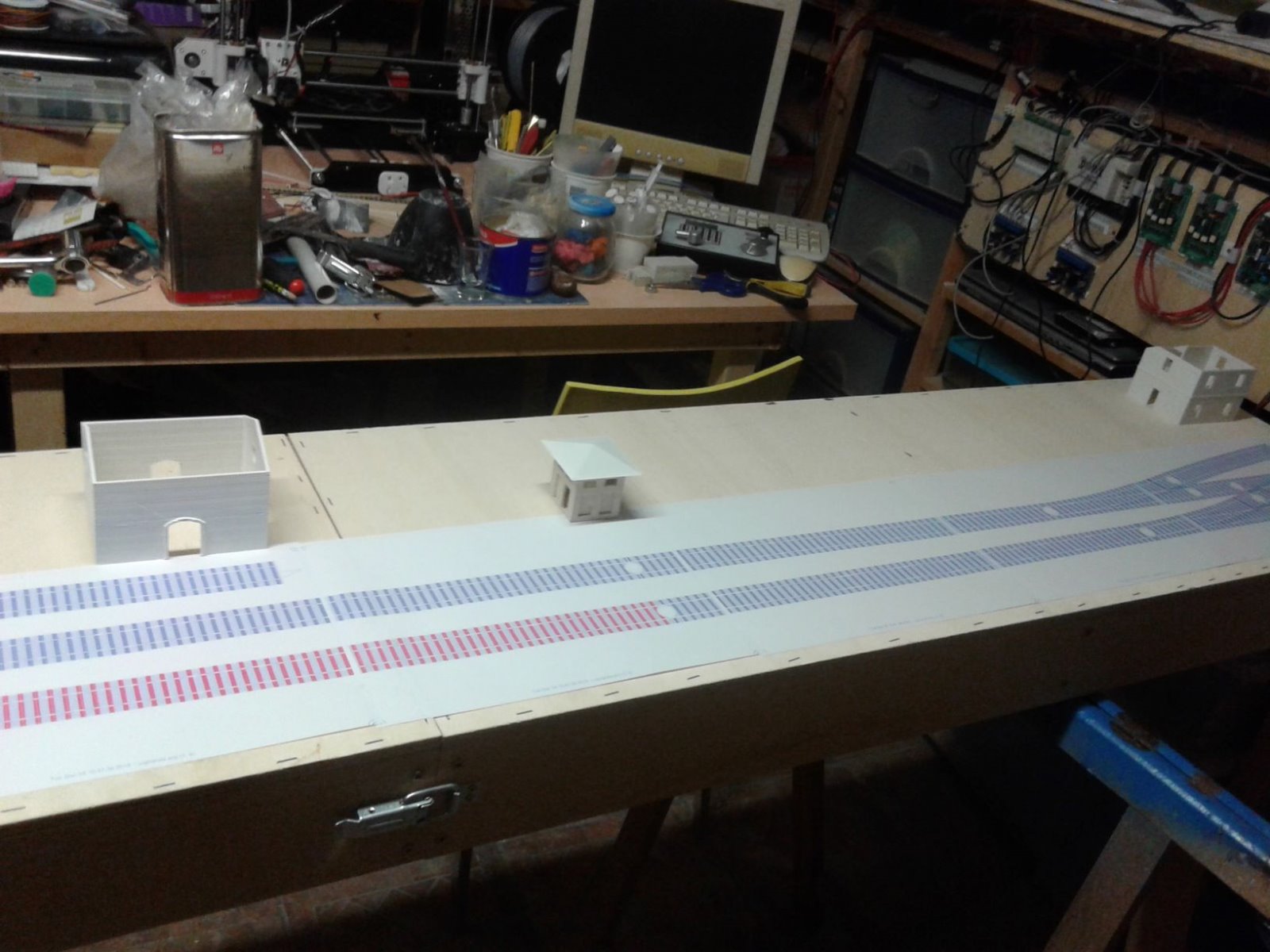

Stampa di prova fatta da Anyrail 5; fogli appoggiati sul piano dei
moduli affiancati con le stampe 3D di alcuni edifici per valutare gli ingombri:

PS: non fate caso al casino sul banco di lavoro, di solito è più ordinato!

[MrMassy86]

Molto bene!!!
Massimiliano

[Egidio]

Saluti. Egidio.

[Espresso210]

Non so perché mi fossi perso questo splendido thread. Tutto a livello inarrivabili! Complimenti!

[max63]

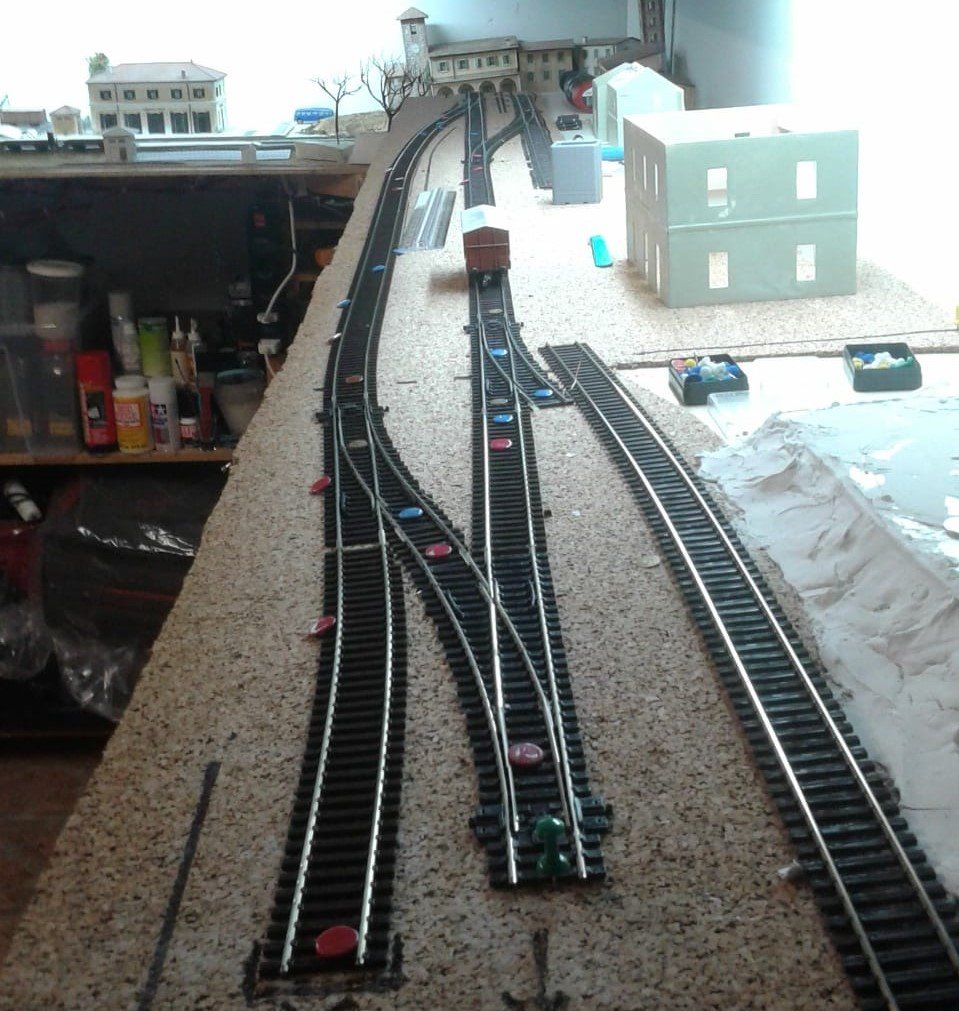

Praticamente completata la posa dell'armamento, manca solo un tronchino in basso a destra:

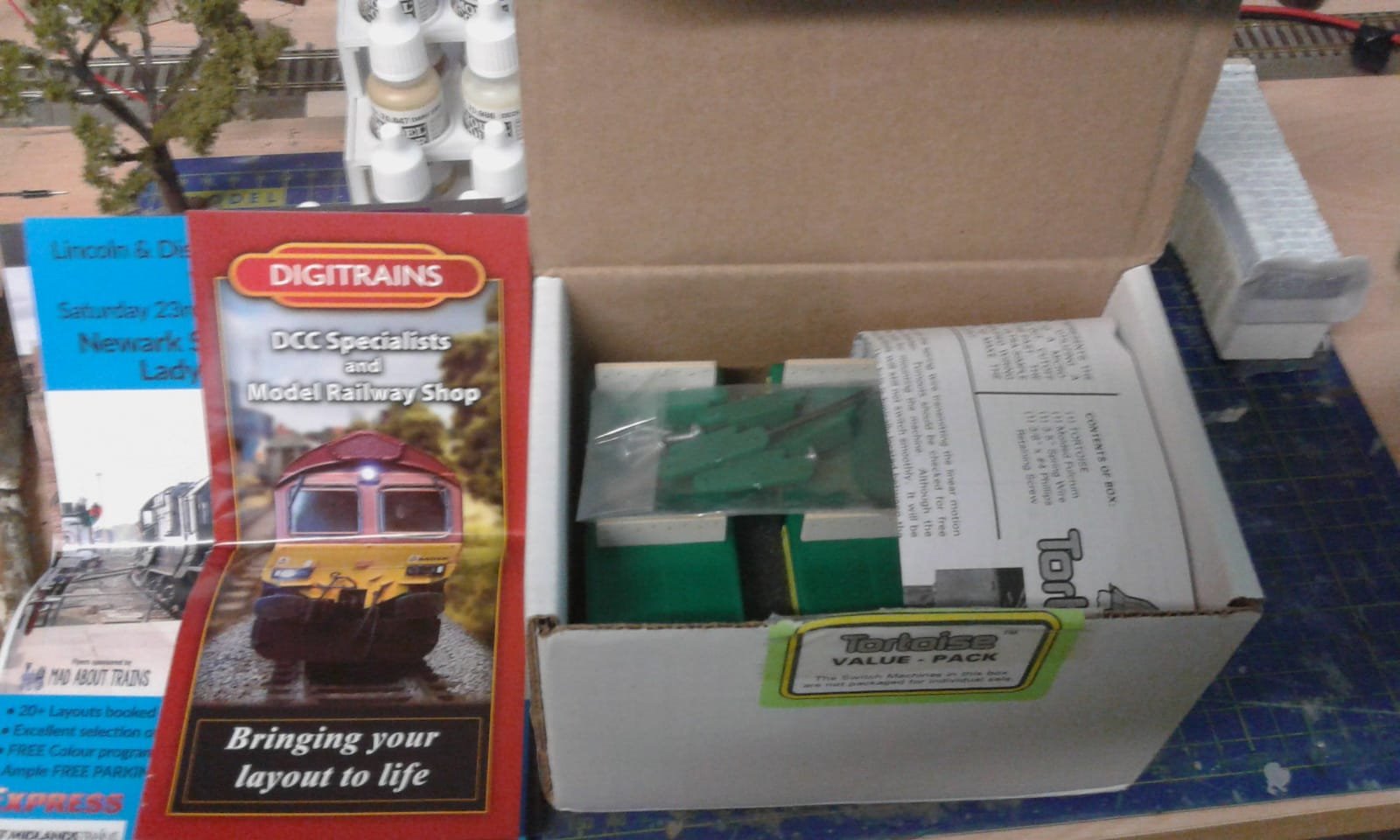

Sono arrivati anche i motori Tortoise dall'Inghilterra:

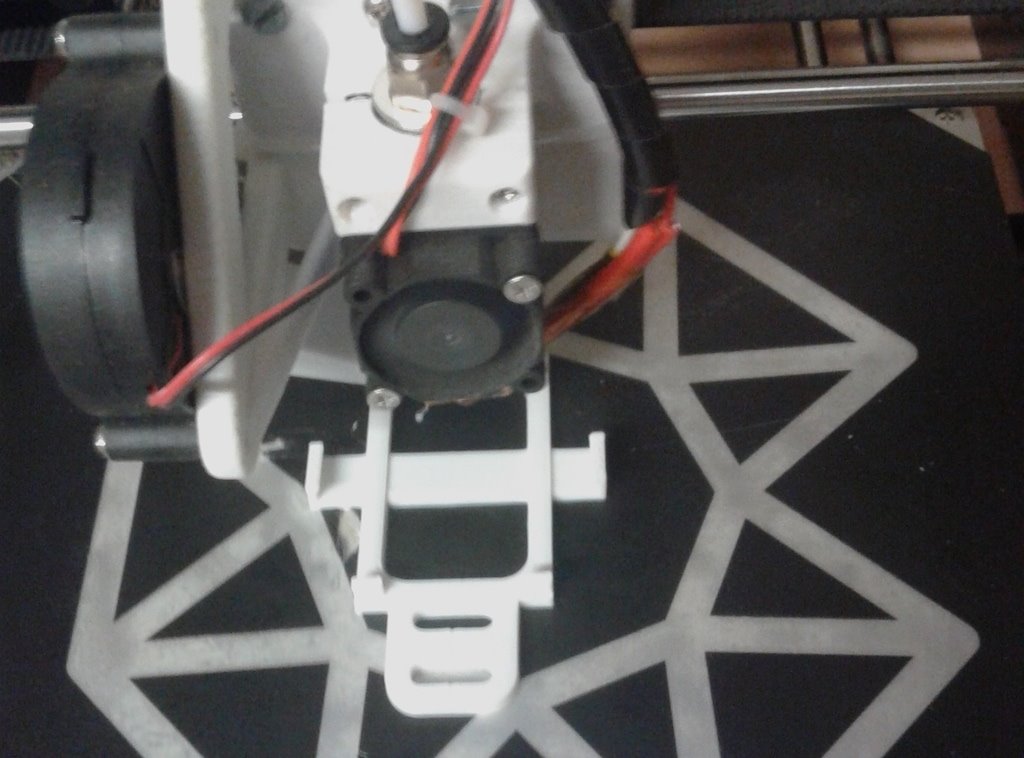

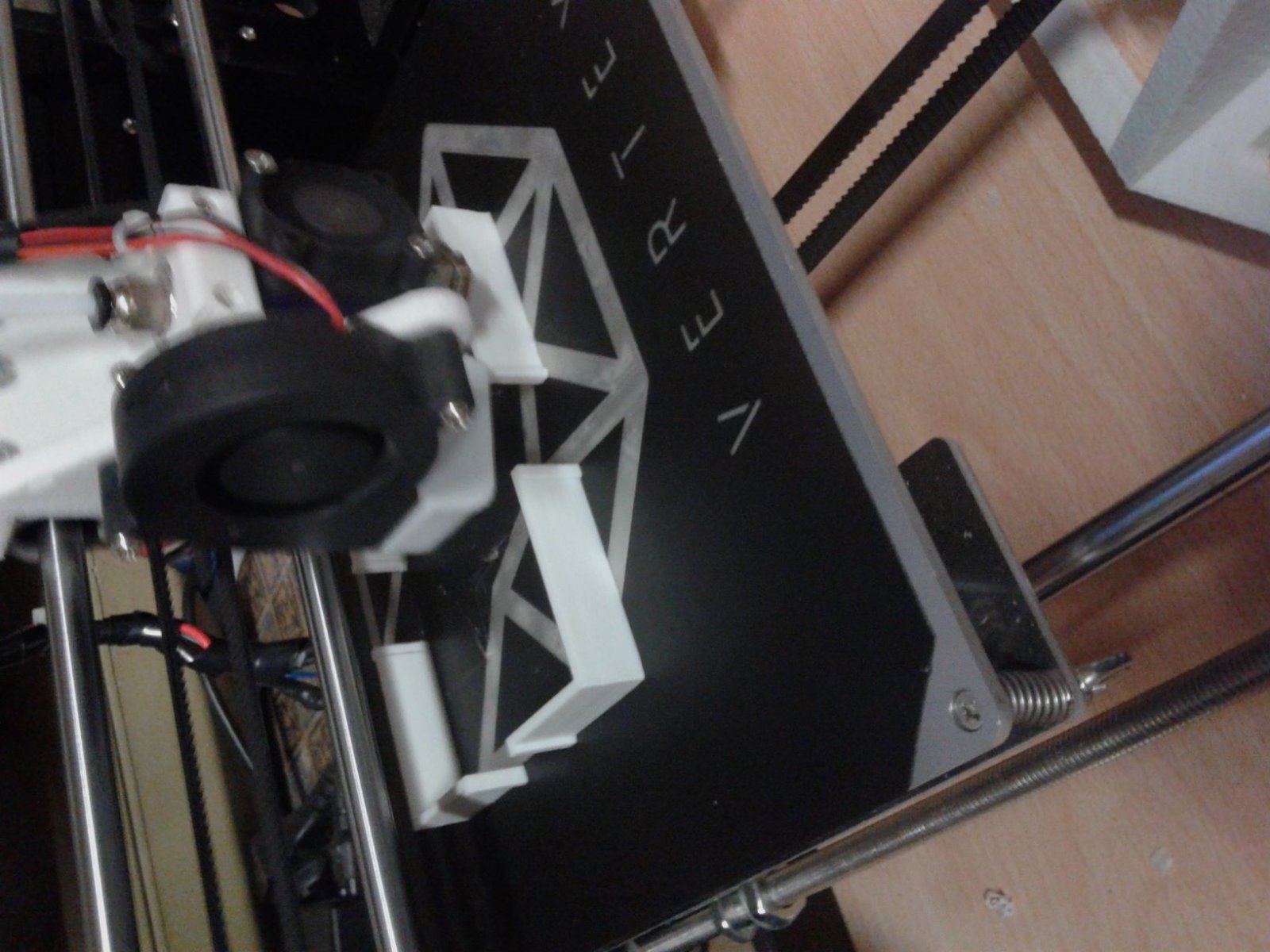

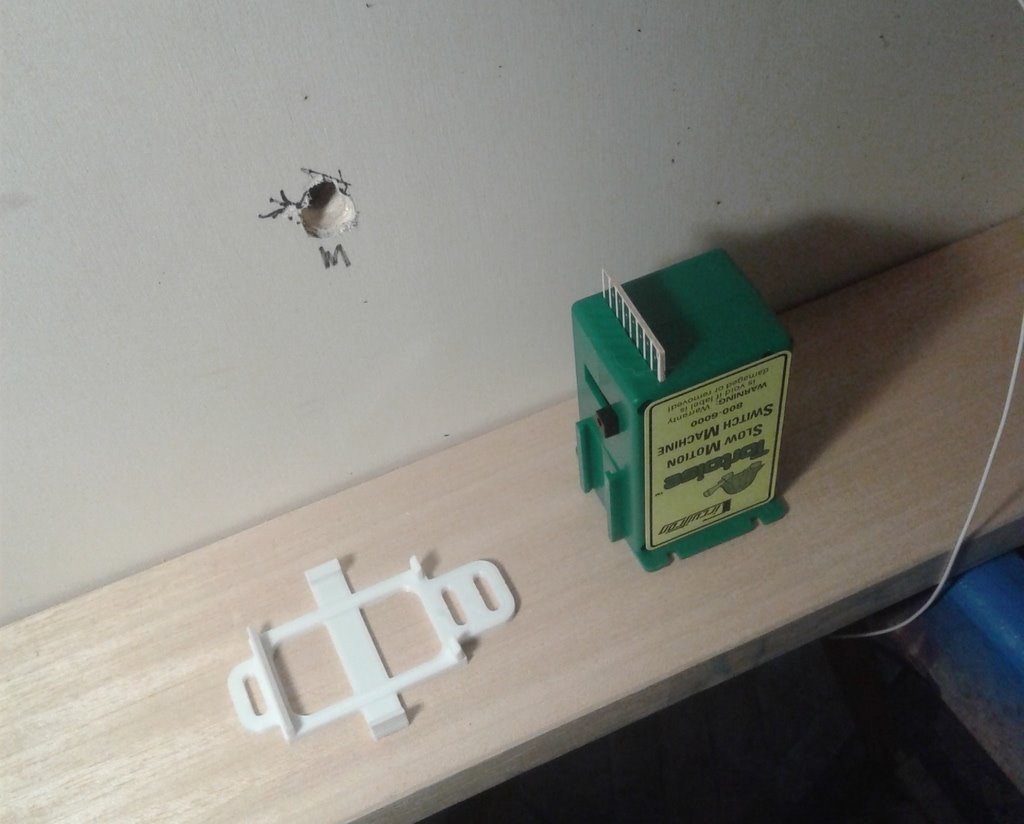

Per l'installazione dei motori Tortoise ho stampato in PLA delle piastrine; queste, avvitate sotto al piano, consentono di
fissare i motori a scatto, facilitando molto l'installazione e soprattutto la rimozione per manutenzione o sostituzione degli stessi:

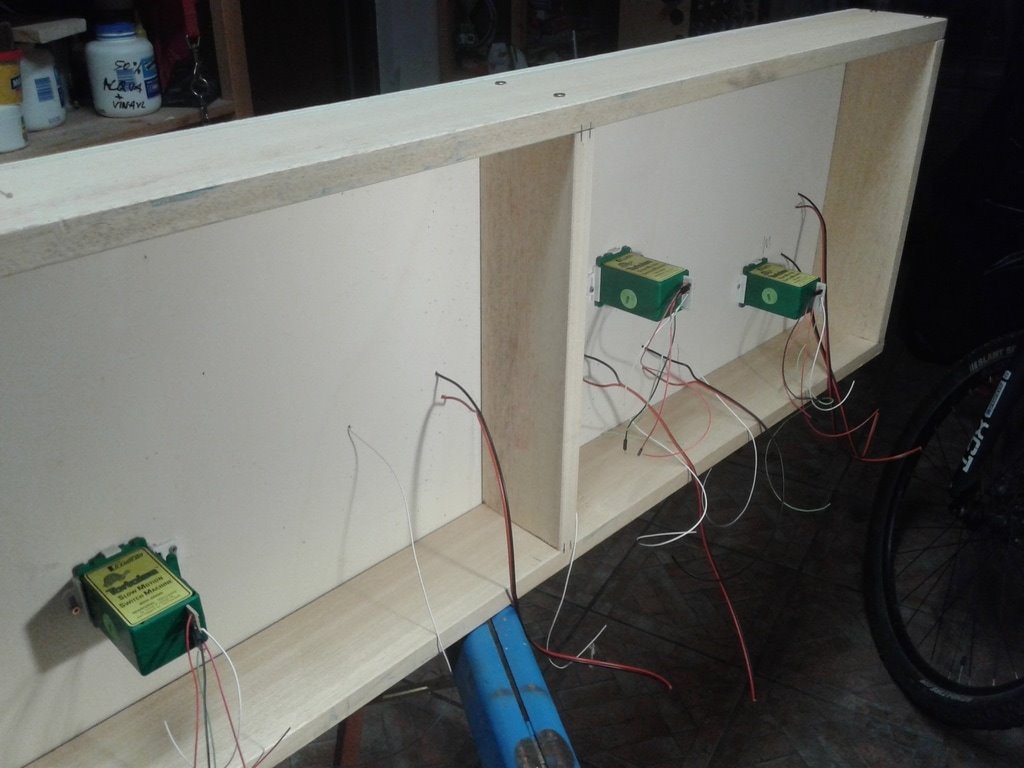

Saldati tutti i cavi di alimentazione alle rotaie (fili rosso e nero) ed il cavo per la polarizzazione dei cuori (fili bianchi); installati i motori tortoise:

Prossimo step collegamenti per la dorsale DCC, loconet e decoder deviatoi.

[Egidio]

Ben fatto !! Saluti. Egidio.

[MrMassy86]

Ottimo aggiornamento, davvero un bel piano binari!!!
Massimiliano

[max63]

Grazie ragazzi

[Espresso210]

Potresti venderli i supporti per i Tortoise )) L'aria risuona ancora degli accidenti di quando ho montato i miei. Intelligente la guida laterale che consente un facile fine tuning della posizione. Complimenti!

[max63]

Avevo avuto gli stessi tuoi problemi per la stazione di Ronciglione, per questo nuovo modulo mi sono attrezzato!

[luciano lepri]

Buongiorno a tutti; dopo un blocco lavori lunghissimo, grazie all'ispirazione fornita dal grande Luciano con il suo borghetto per il plastico di Castello, sto meditando di inserire questa parte del paese di Ronciglione, che si vede dal ponte che sto realizzando:

Immagine:

109,2 KB

Vi terrò aggiornati...

E fai proprio bene.....!!!!!!!!!!!!!! Ti seguo.
Luciano

[max63]

Grazie Maestro Luciano, vedrò di non deluderti!

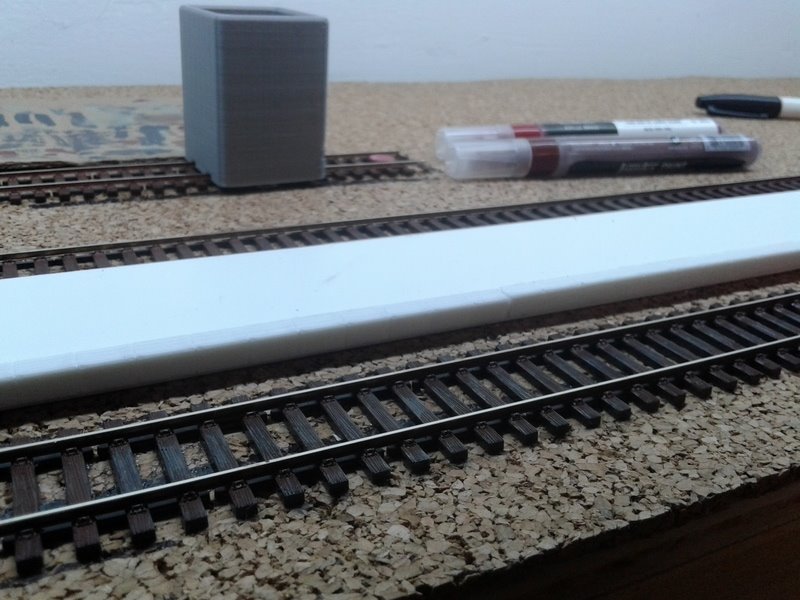

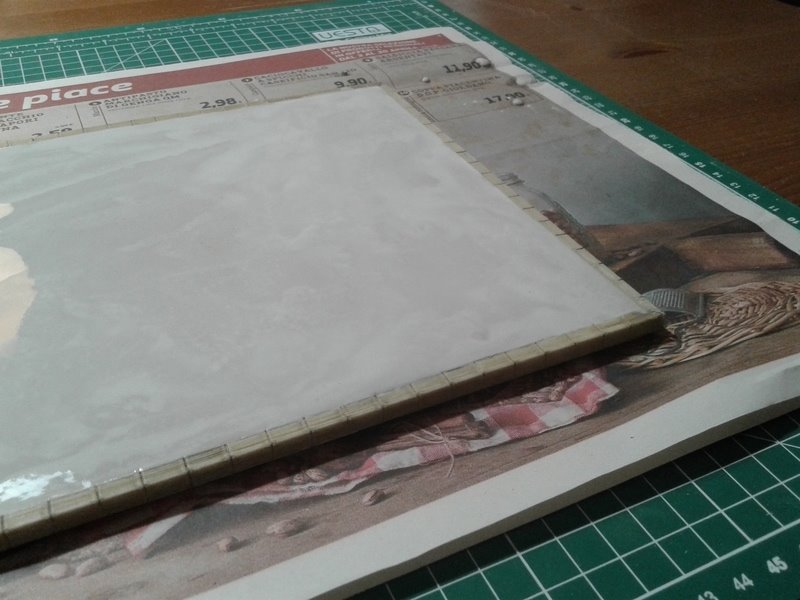

Intanto si pavimentano i marciapiedi ed il piazzale di stazione:

[benigni99]

Lavoro molto pulito e ordinato, complimenti!

Filippo

[Egidio]

Ottimo lavoro Massimo. Saluti. Egidio.

[MrMassy86]

Molto belli!!!
Massimiliano

[luciano lepri]

Sono andato su Google map a vedere questo paesino che non conoscevo. Ho trovato delle immagini che copierò per la realizzazione del muro di cinta del mio Castello. Non essendo un fine conoscitore della materia edilizia, non riuscivo a capire come poter disporre le pietre nel muro di cui sopra.
Grazie mille Max!
Luciano

[max63]

Mi sono accorto che sono due anni che non aggiorno il thread sul mio plastico (meno male direte voi!), posto qualche piccolo aggiornamento cumulativo:

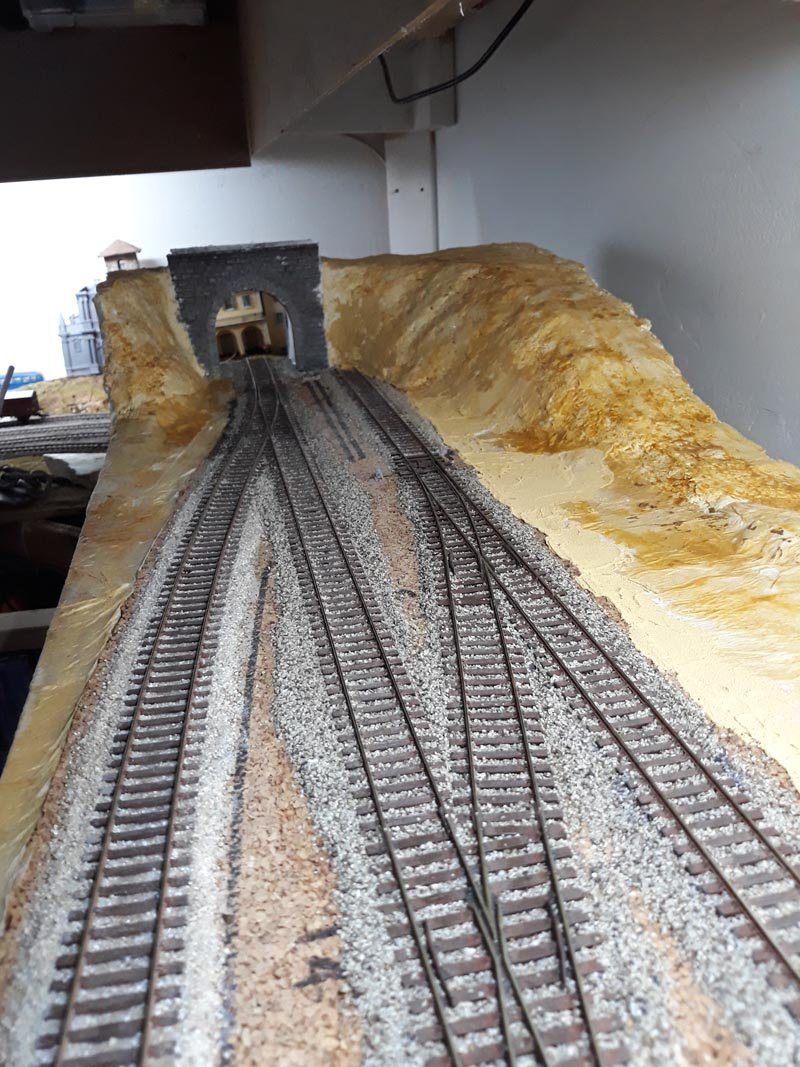

ho finito di realizzare i pochi rilievi ed installare il cavalcavia:

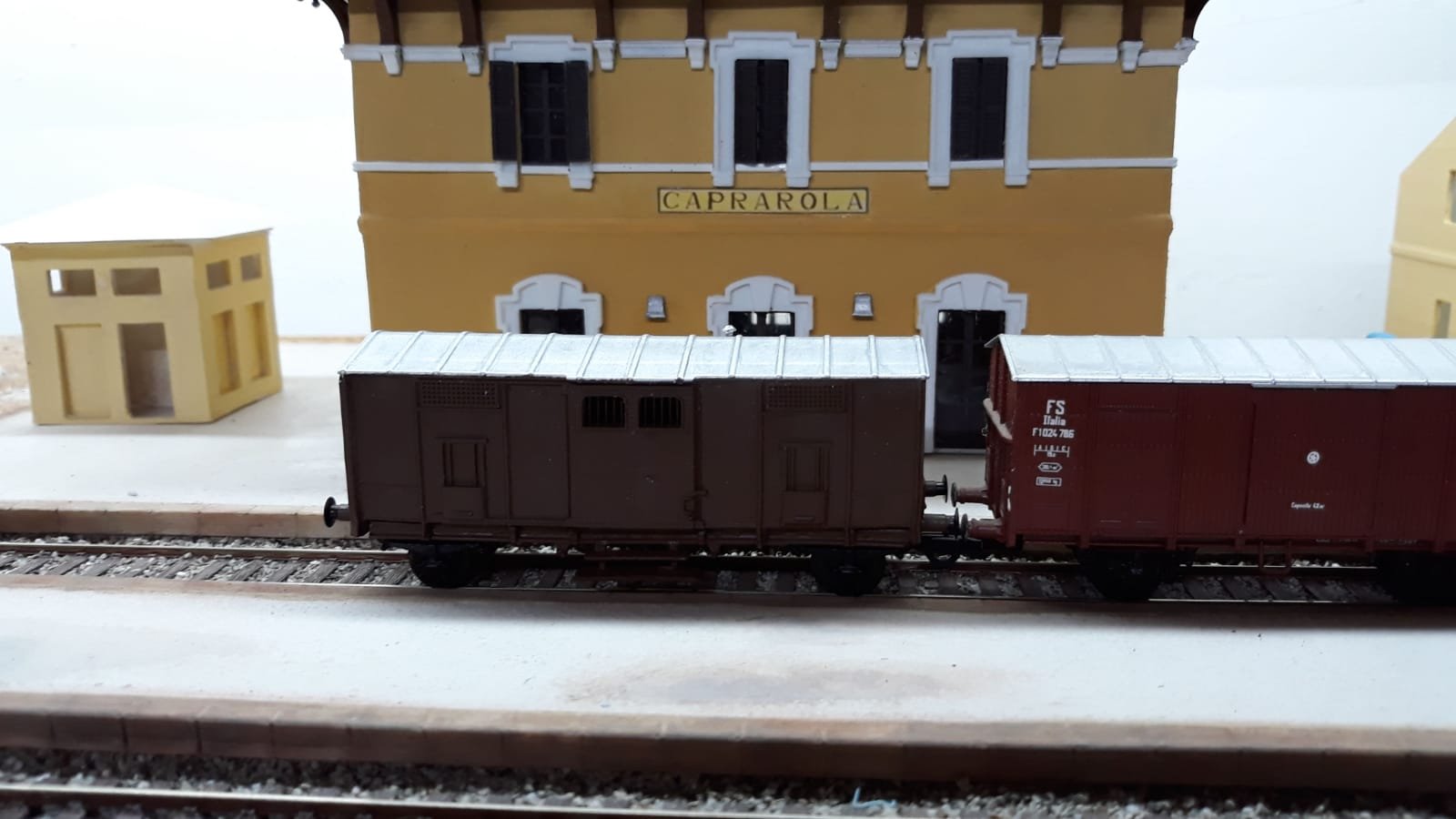

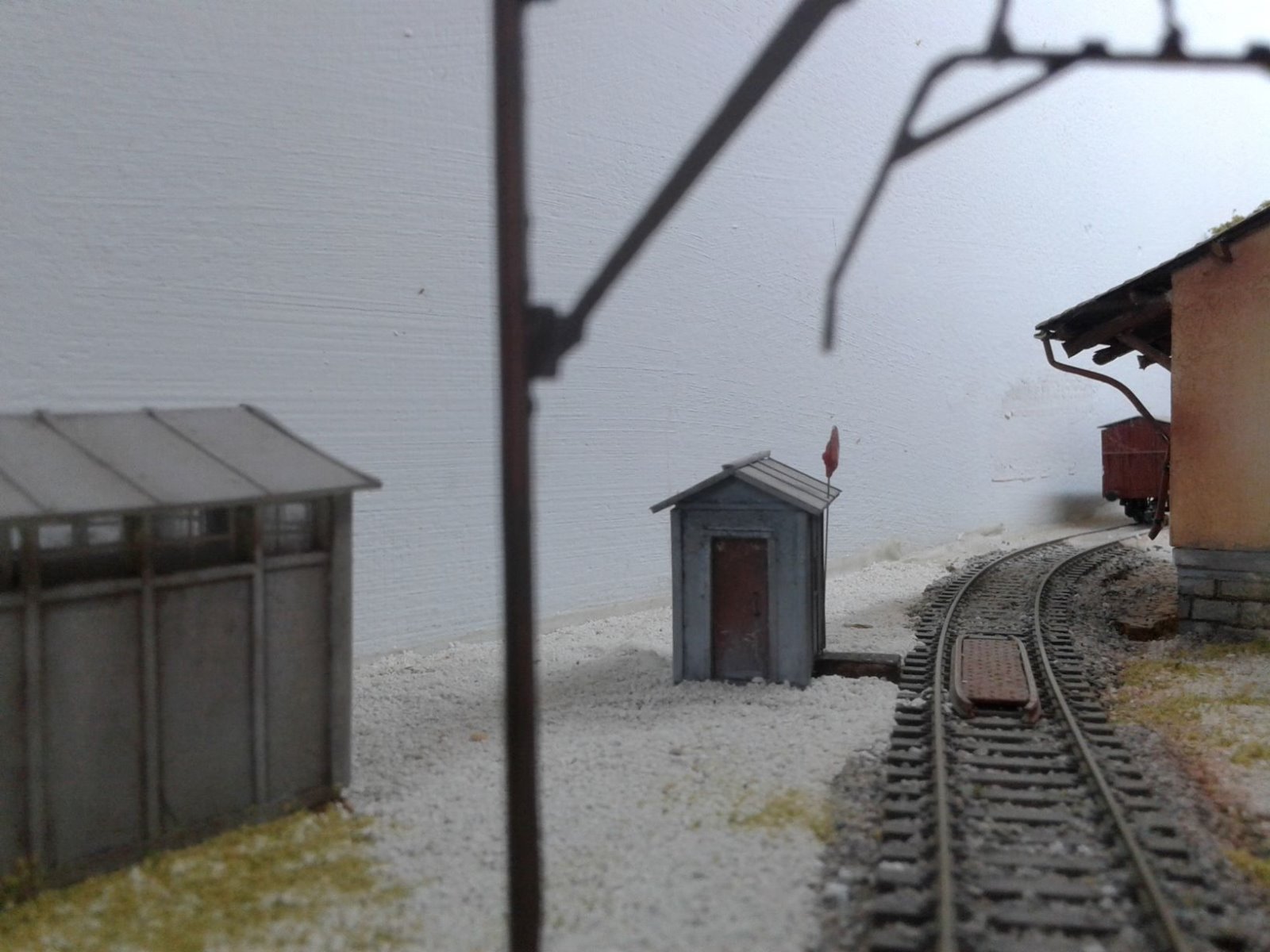

avanzamento lavori sugli edifici:

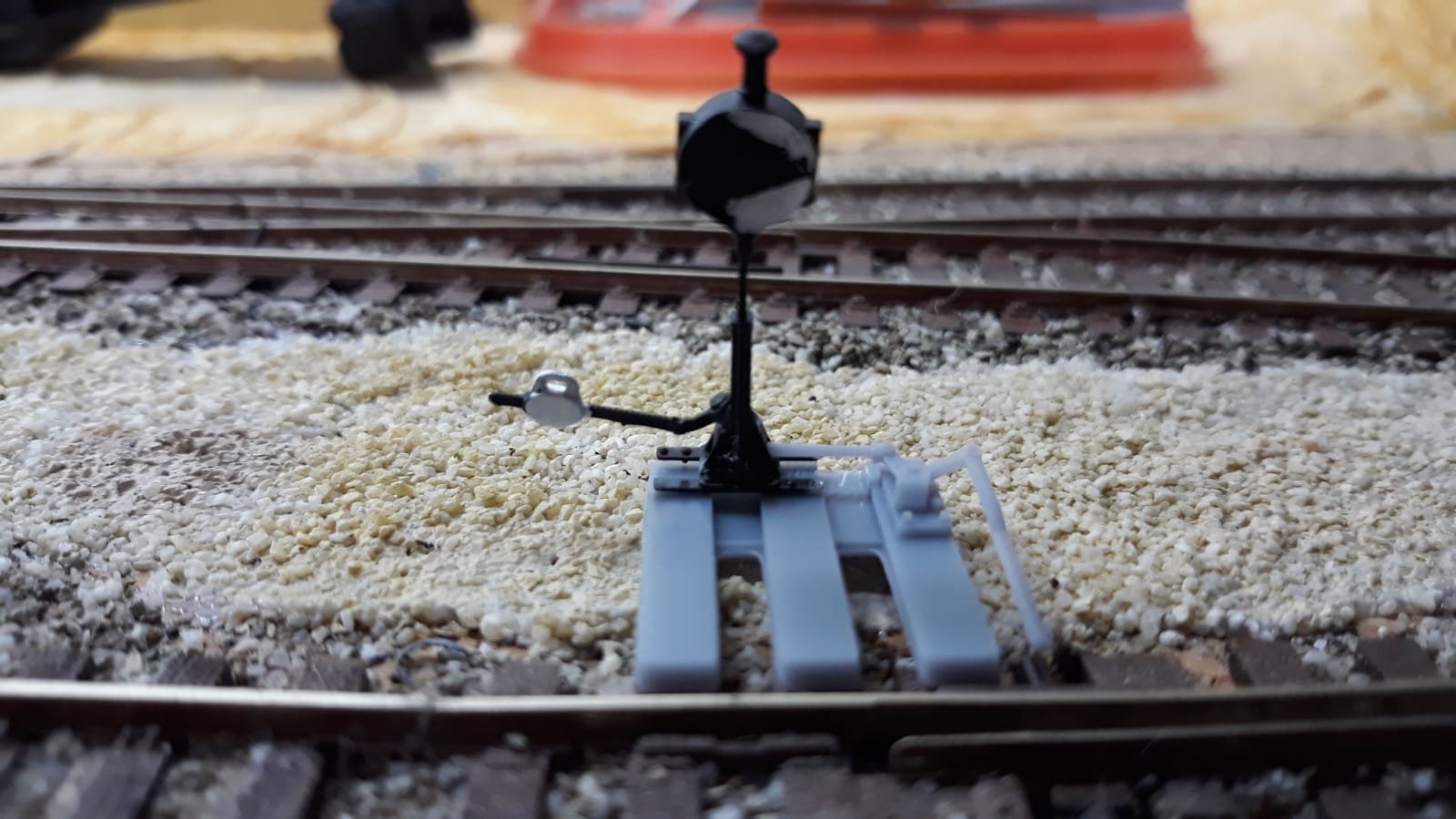

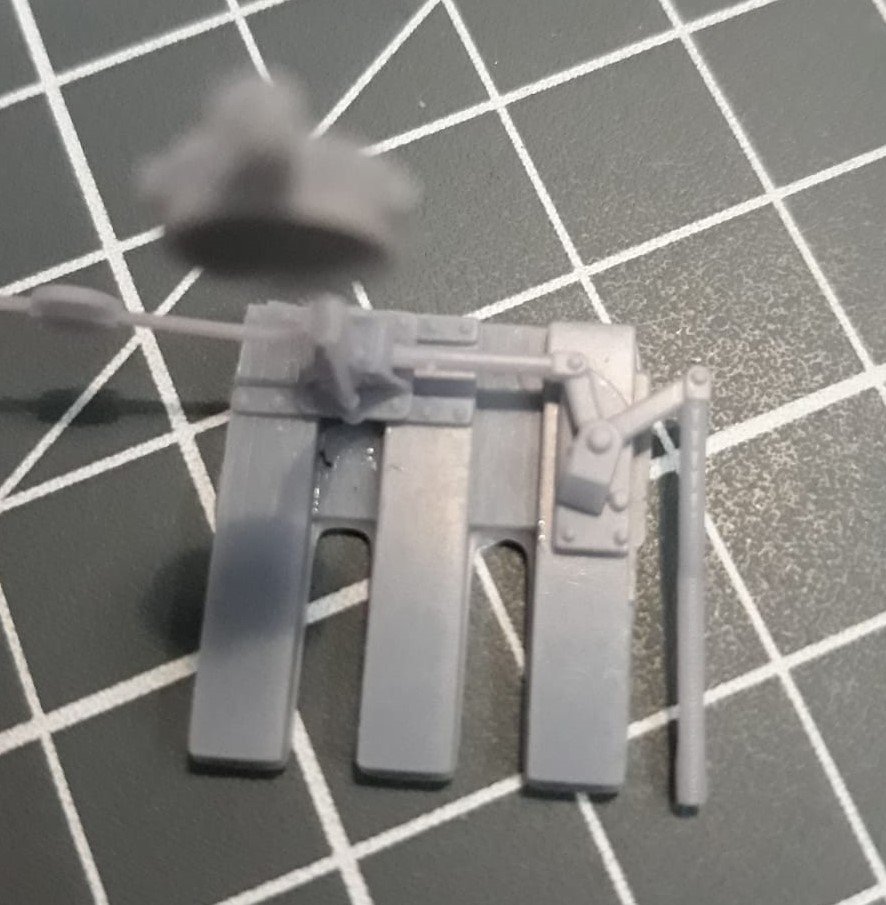

Finalmente finiti di disegnare e stampare i macachi (semplici e con segnale), compresi leveraggi di manovra, in rigorosa scala H0, completi di snodi e bulloneria, realizzati su disegni FS e foto scattate nei siti; vanno ancora dipinti ed incollati e poi installati nelle rispettive posizioni nei moduli di Ronciglione e Caprarola:

Massimo
