Nuovo tracciato del plastico che vorrei realizzare

[gaspare]

Ecco il motivo per cui non riuscirò mai capire perchè cominciate i lavori senza un progetto definitivo. Come fai a costruire i due piani del telaio senza avere ancora un'idea precisa delle dimensioni e di dove passeranno i binari....
[/quote]
infatti era solo una prova volevo rendermi conto visivamente degli spazzi proprio perche' il telaio lo avevo gia' e sto cercando di riadattarlo...dovro' togliere o spostare qualche listello

[Docdelburg]

............ il telaio lo avevo gia' e sto cercando di riadattarlo...dovro' togliere o spostare qualche listello

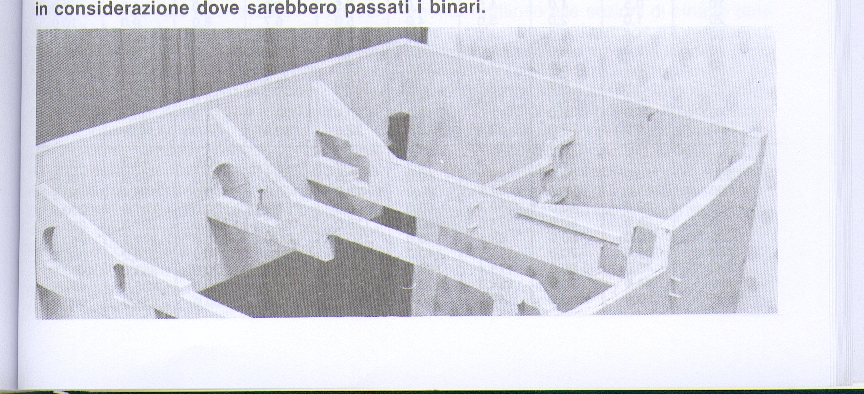

Se il telaio è già in opera non togliere listelli di rinforzo ma semmai crea delle sagome o dei fori di passaggio della sede dei binari.
Un esempio:

Immagine:

346,32 KB

[gaspare]

perfetto Doc grazie per la dritta!

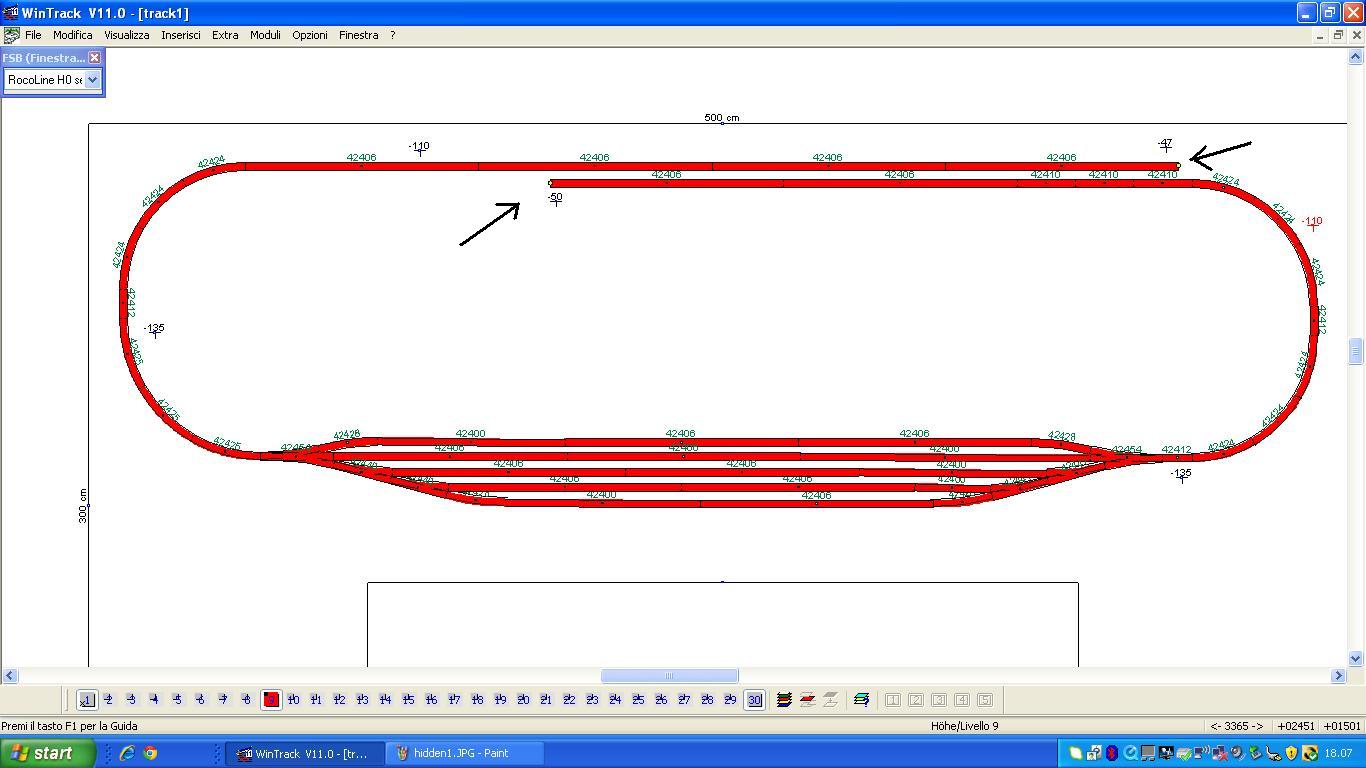

[gaspare]

Immagine:

112,67 KB

ciao a tutti....
volevo fare una domanda,anche se al 99% credo che non si possa fare,volevo conferma da chi e' piu' competente di me,non si potrebbe far fare un doppio anello a ciascuno dei binani singoli riportati nell'immagine in modo da guadagnare metri

[Docdelburg]

Non credo, ci ho provato, ma sentiamo qualche altro parere....

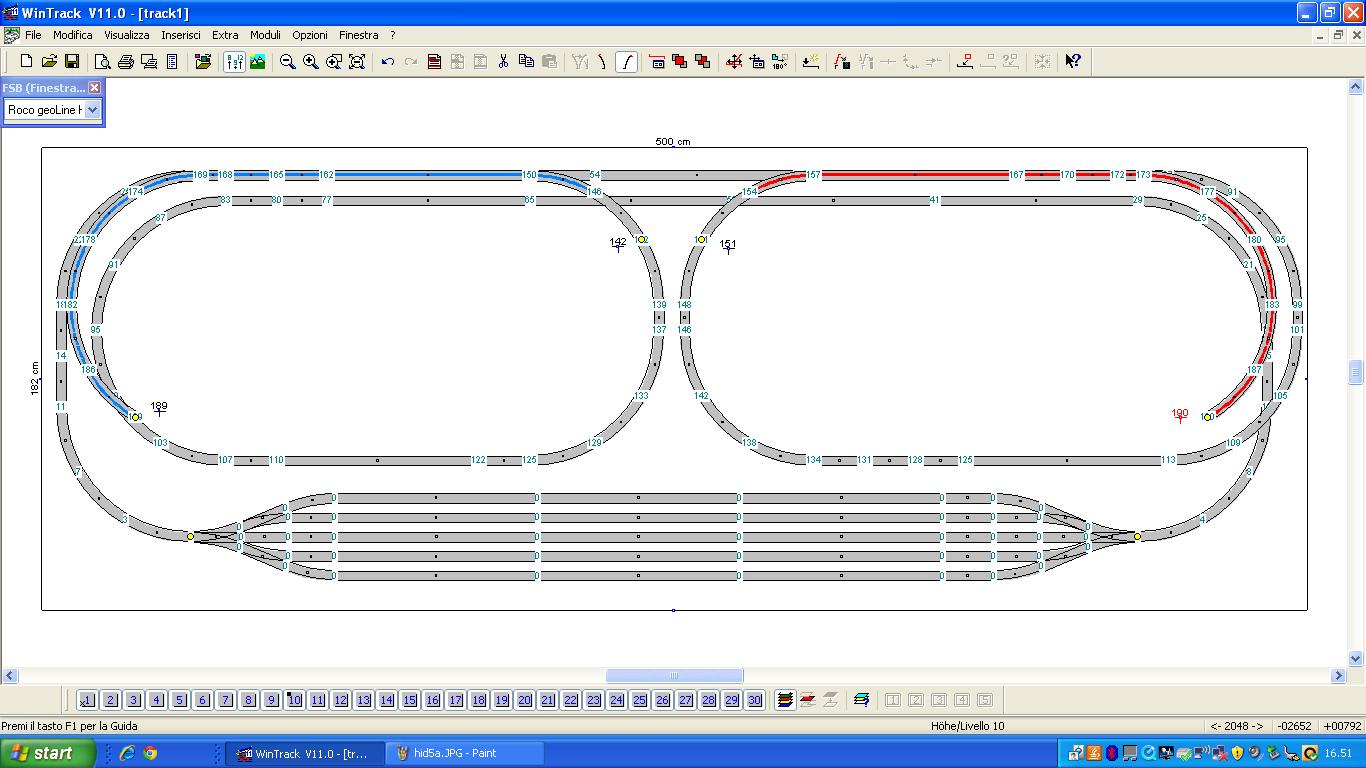

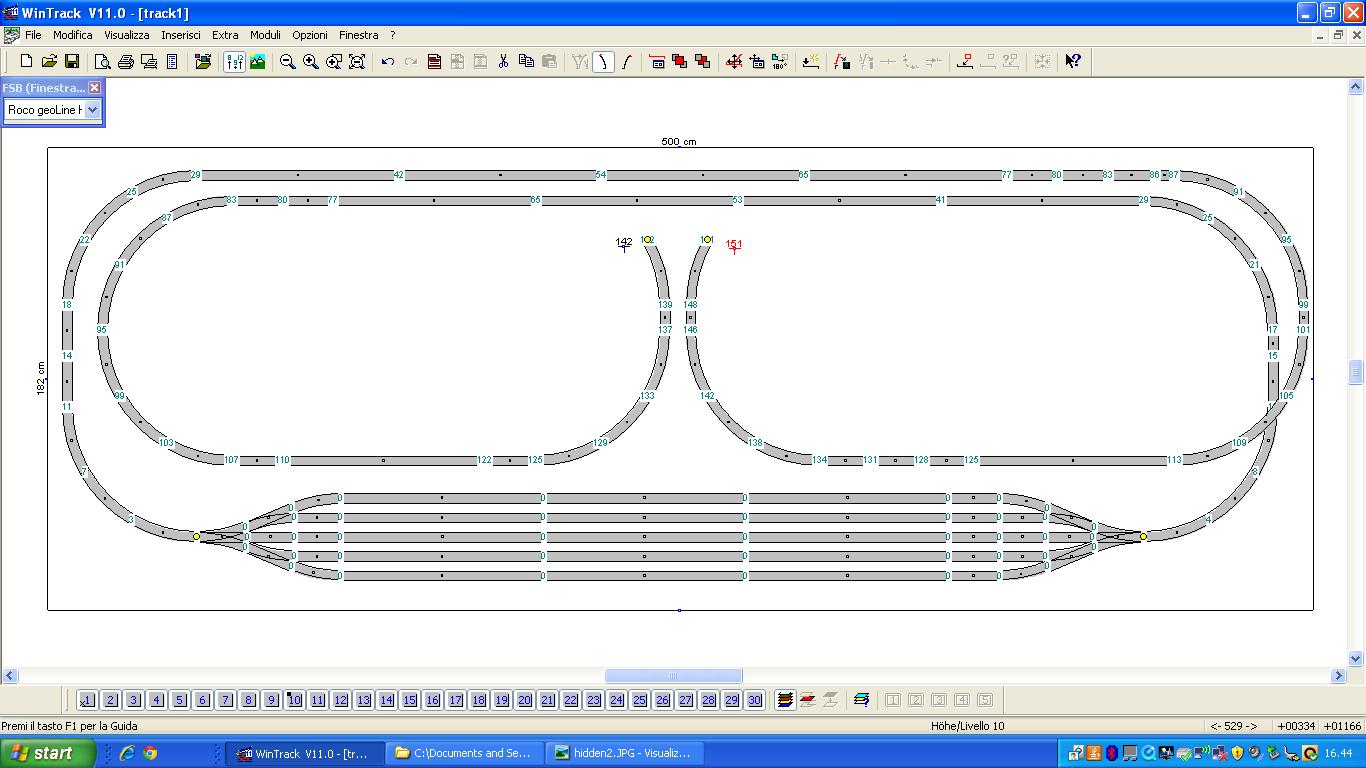

In compenso, partendo da quella base, puoi sempre fare due anelli affiancati e arrivi ad un'altezza di 19 cm. Lo spazio ce l'hai.
Ah, dimenticavo: pendenza 1,5% costante.

Immagine:

139,09 KB

Immagine:

146,48 KB

[gaspare]

grazie Doc disponibile e preciso come sempre

[gaspare]

ciao doc non ho capito bene una cosa riguardo l'ultima proposta,la base della stazione nascosta deve rimanere sempre a meno 135 mm dal piano zero o deve scendere fino a meno 190mm?grazie

[Docdelburg]

ciao doc non ho capito bene una cosa riguardo l'ultima proposta,la base della stazione nascosta deve rimanere sempre a meno 135 mm dal piano zero o deve scendere fino a meno 190mm?grazie

La quota della stazione nascosta è ovviamente legata a quanto ti alzerai con le rampe che andrai a realizzare.
Di solito diciamo che la stazione principale è a quota zero e la stazione nascosta è a meno xx a seconda di quanto riesci a scendere. Potresti anche invertire il tutto considerando la stazione nascosta a quota zero; la stazione principale sarà a più yy e di conseguenza le altre quote maggiori. Scegli tu da quale punto partire, ma la sostanza è che tutto è legato alla conformazione e lunghezza delle rampe tra le due stazioni.
L'idea sarebbe quella di avere almeno 14-15 cm "veri" di spazio tra i due piani (quindi intorno ai 17-18 cm di differenza tra i due piani del ferro).

[gaspare]

dai.....non avevo considerato la cosa da questo punto di vista, hai ragione ...come sempre del resto,diciamo allora che la stazione principale vorrei tenerla a quota zero quindi scendero' con la nascosta, tutto chiaro,la prova che ho fatto era a 15 cm dal piano zero

[Docdelburg]

dai.....non avevo considerato la cosa da questo punto di vista, hai ragione ...come sempre del resto,diciamo allora che la stazione principale vorrei tenerla a quota zero quindi scendero' con la nascosta, tutto chiaro,la prova che ho fatto era a 15 cm dal piano zero

Perfetto! Quando hai un'idea della reale quota delle due stazioni prova a fissare due piani di legno in modo che abbiano la stessa distanza dei piani delle stazioni; sul piano inferiore metti qualche binario e qualche vagone e poi prova ad andare a rimettere sui binari uno dei vagoni che è deragliato. Serve a capire che margini di manovra hai e se sono sufficiente per te e per le tue mani.
Per le mie ci vorrebbero almeno 20 cm!

[gaspare]

Non credo, ci ho provato, ma sentiamo qualche altro parere....
In compenso, partendo da quella base, puoi sempre fare due anelli affiancati e arrivi ad un'altezza di 19 cm. Lo spazio ce l'hai.
Ah, dimenticavo: pendenza 1,5% costante.


Immagine:

146,48 KB

oggi ho fatto una prova appoggiando i binari sul telaio e devo dire che come spazzi ci siamo i due anelli come foto sopra ci stanno dovrebbero andare bene anche le altezze dove vanno a sovrapporsi le rampe,se serve metto qualche foto anche se non si vede proprio benissimo,ovviamente poi ci sara' il discorso dei listelli da rivedere,poi ho anche verificato il discorso dello spazio per eventuali interventi e devo dire che e' piu che sufficiente

[gaspare]

Doc dimenticavo, io per la prova ho usato tutte curve curve r4...ho toppato o puo' andar bene?

[Docdelburg]

Doc dimenticavo, io per la prova ho usato tutte curve curve r4...ho toppato o puo' andar bene?

Le R4 Geoline, da 511 mm di diametro vanno benissimo!

[gaspare]

allora direi che posso cominciare con la prima rampa di sinistra

[Docdelburg]

allora direi che posso cominciare con la prima rampa di sinistra

Certamente! Fai qualche prova e verifica che l'uscita della rampa a sinistra non vada ad intralciare la doppia linea in uscita dalla stazione (doppia linea che andrà ad alzarsi nella parte posteriore del piano).

[gaspare]

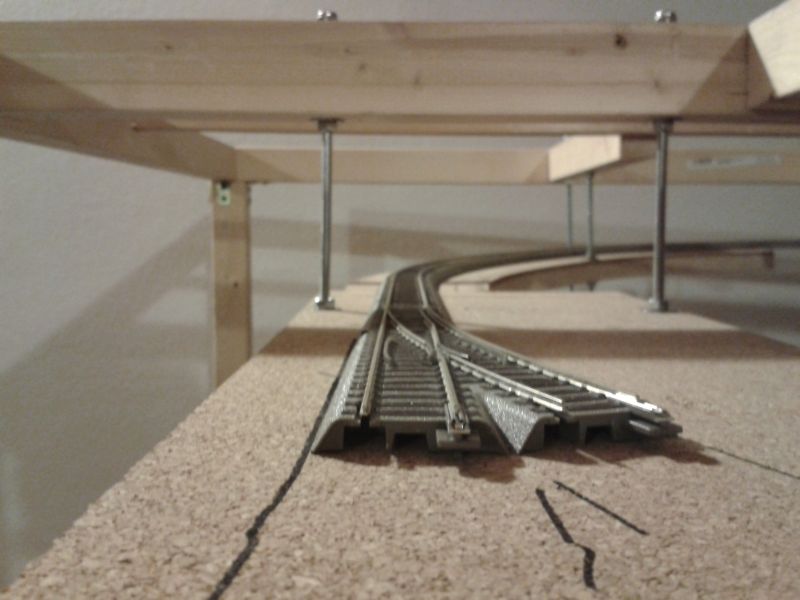

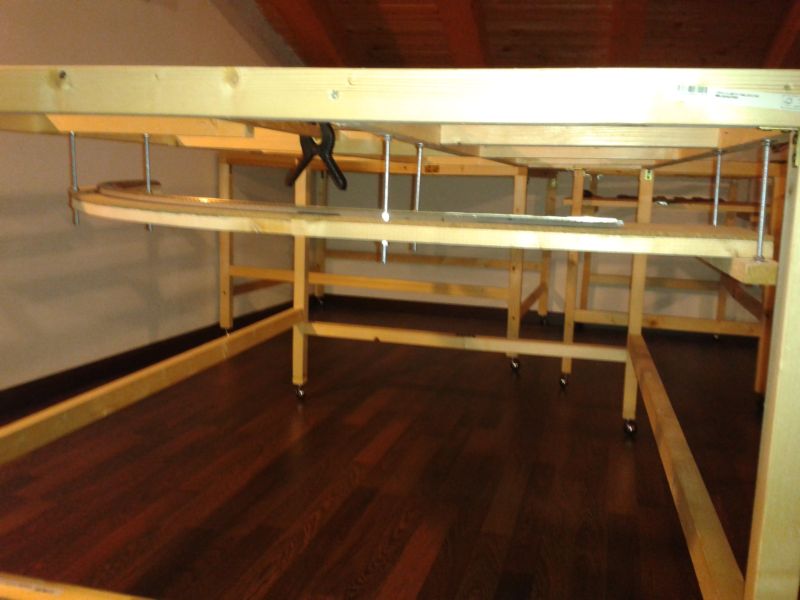

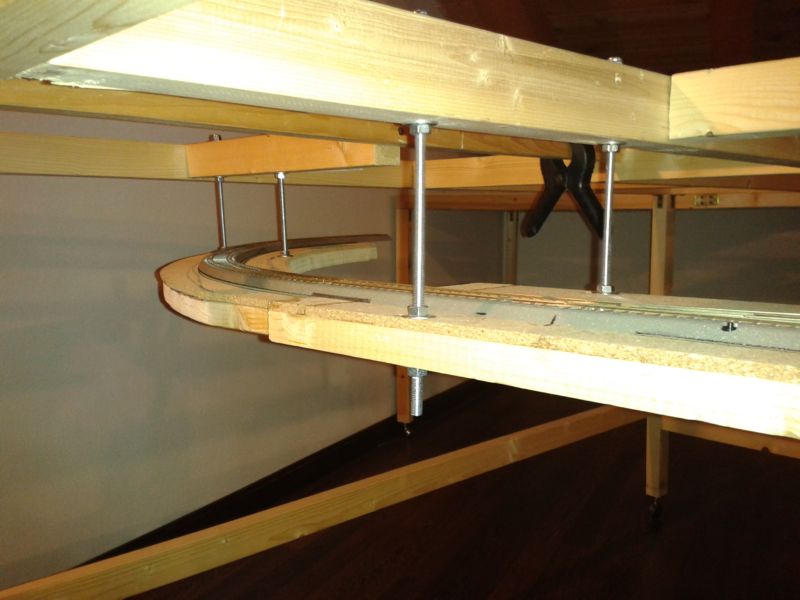

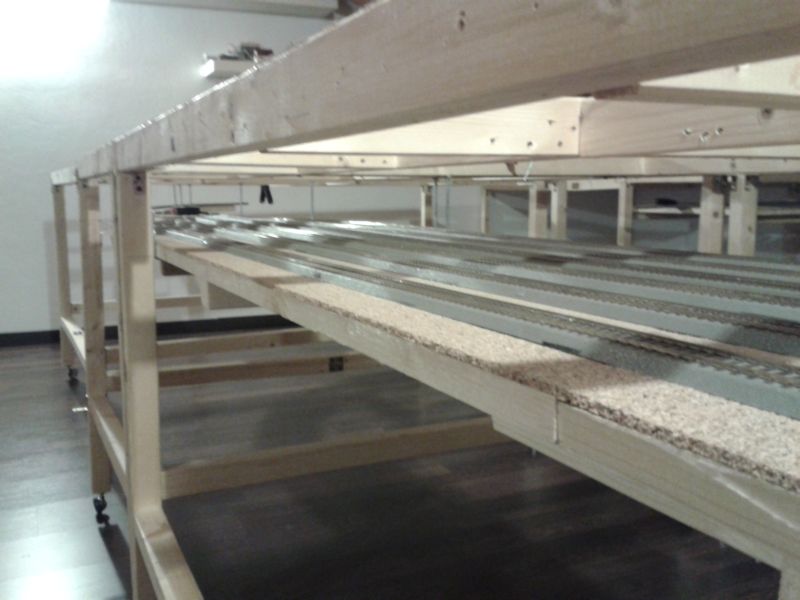

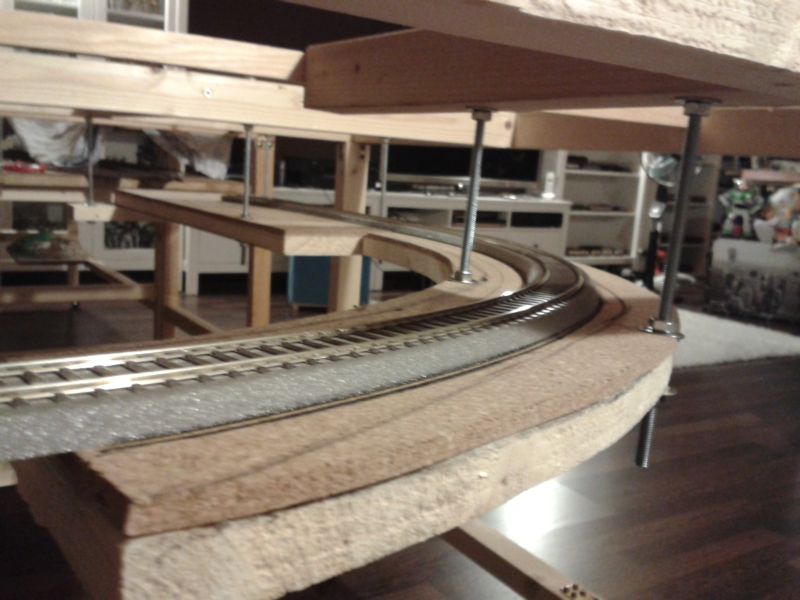

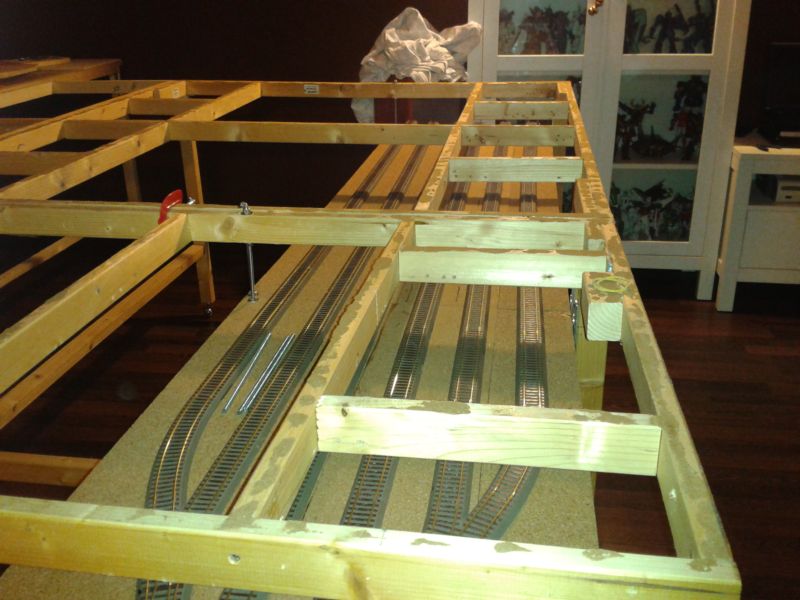

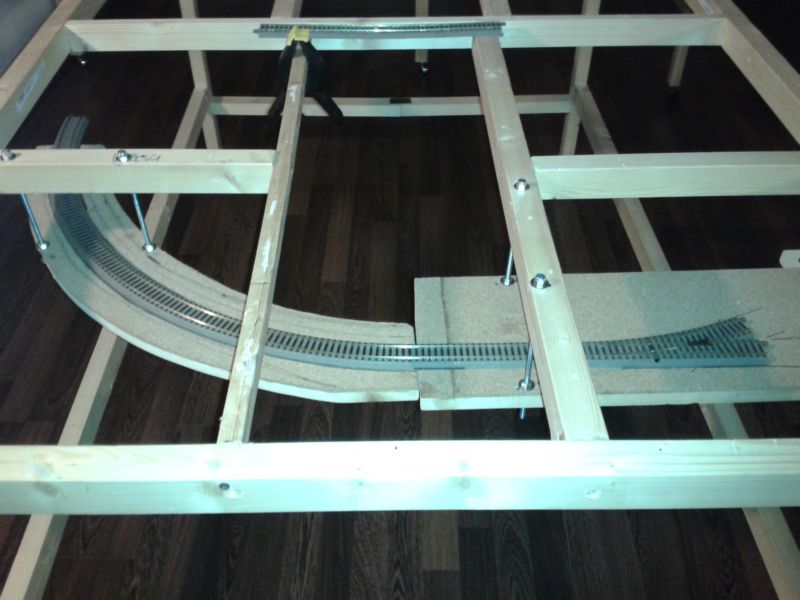

ciao ragazzi
in questi giorni non ho avuto molto tempo pero' qualcosina ho combinato,ovviamente ogni consiglio e' ben accetto


Immagine:

56,62 KB


Immagine:

80,12 KB


Immagine:

65,66 KB


Immagine:

56,34 KB

Immagine:

68,56 KB



Immagine:

55,5 KB

Immagine:

55,01 KB

[dilan]

Bene!
Stai facendo un lavoro preciso e pulito.

Ciao

[Docdelburg]

Bene!
Stai facendo un lavoro preciso e pulito.

Ciao

Concordo!
Mi permetto solo un'osservazione: lo spessore del legno e del sughero del tratto in curva è molto generoso. Il legno così spesso ti potrebbe creare qualche difficoltà nel cercare di modellarlo a rampa e rischia di crearti problemi d spazio verticale là dove ci saranno dei sovrappassi.
In questo senso solitamente si usano due piani di compensato da 4-6 mm incollati in modo sfalsato; assicurano rigidità e minor spessore.

[MrMassy86]

Mi accodo a coi che ti ha detto Antonio, stai facendo un ottimo lavoro, molto curato è preciso Massimiliano

[gaspare]

Bene!
Stai facendo un lavoro preciso e pulito.

Ciao

Concordo!
Mi permetto solo un'osservazione: lo spessore del legno e del sughero del tratto in curva è molto generoso. Il legno così spesso ti potrebbe creare qualche difficoltà nel cercare di modellarlo a rampa e rischia di crearti problemi d spazio verticale là dove ci saranno dei sovrappassi.
In questo senso solitamente si usano due piani di compensato da 4-6 mm incollati in modo sfalsato; assicurano rigidità e minor spessore.

in effetti ci avevo pensato anche io pero' si tratta di legno che gia' avevo e vorrei la' dove fosse possibile riutilizzarlo,fin'ora ho verificato piu' volte e la pendenza e' precisa al millimetro,spero di non incontrare difficolta' andando piu' avanti, nel caso acquistero' un altro tipo di legno
cmq grazie a tutti per le osservazzioni

[Handyman]

Lavorando con le bacchette filettate, la correzione non è assolutamente un problema. Io invece ho fatto u npaio di pessime esperienze con il legno massiccio come stai utilizzando tu. Il pino o l'abete chesi trovano in commercio spesso e volentieri non sono abbastanza stagionati e lavorano moltissimo.
A Chiasso per ovviare al problema il castello è stato realizzato in faggio e la struttura in MDF.
Comunque al di là delle mie preoccupazioni personali, direi che stai facendo un ottimo lavoro.

[saverD445]

Complimenti Gaspare, procedi bene e pulito.

Buon proseguimento .

[Egidio]

Bravo Gaspare, vedo con piacere che ti stai incamminando sulla strada giusta. La struttura mi piace. Ottimo lavoro
di fino...... Saluti. Egidio.

[gaspare]

Non credo, ci ho provato, ma sentiamo qualche altro parere....
In compenso, partendo da quella base, puoi sempre fare due anelli affiancati e arrivi ad un'altezza di 19 cm. Lo spazio ce l'hai.
Ah, dimenticavo: pendenza 1,5% costante.

Immagine:

139,09 KB

Immagine:

146,48 KB

ciao stavo riflettendo sulle pendenze e mi e' venuto un dubbio....quelle indicate qui fanno riferimento ad un piano a -19 cm?io sono partito da -14 quindi non vanno piu' tenute in considerazione?

[gaspare]

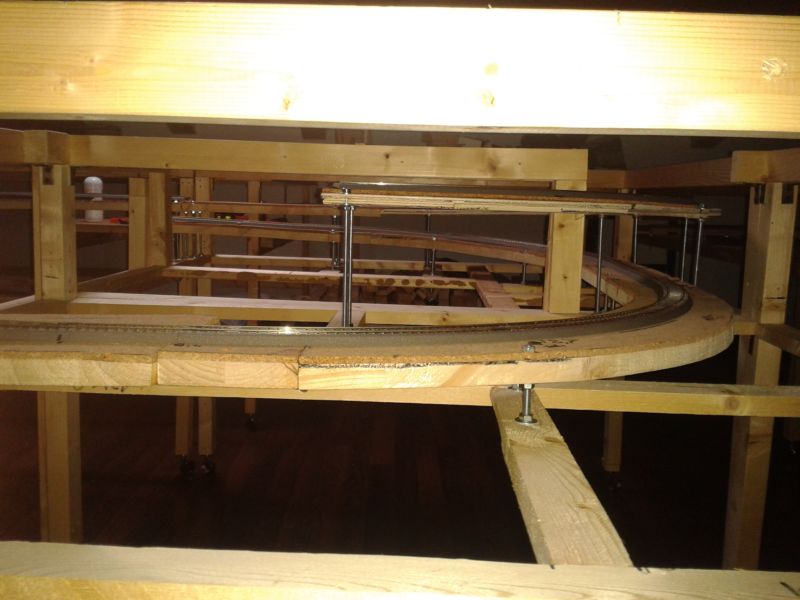

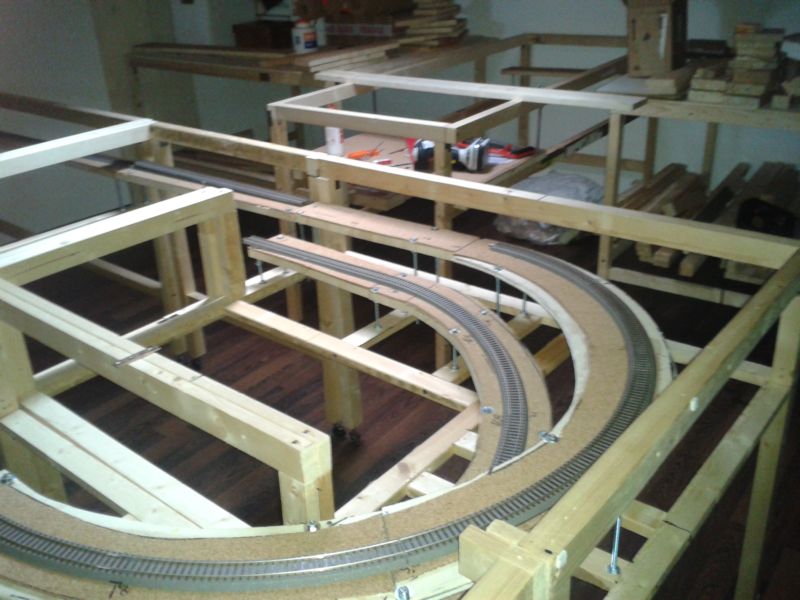

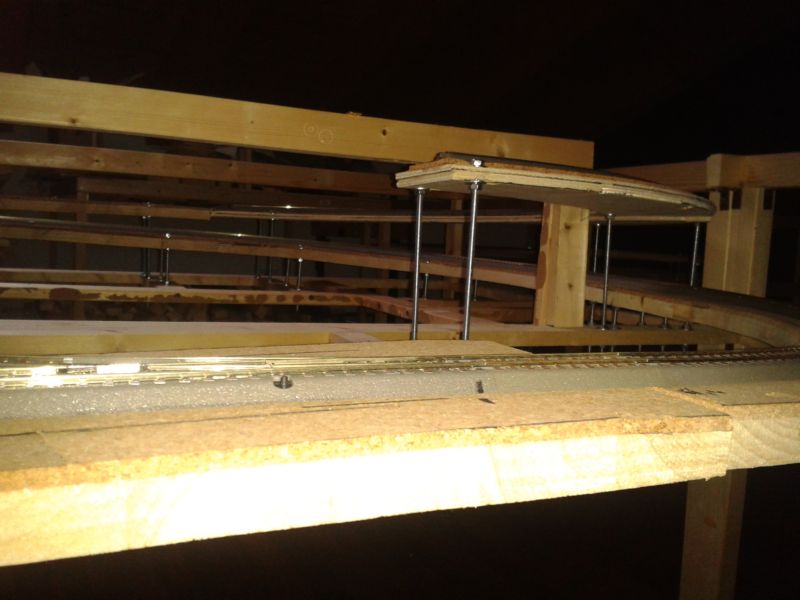

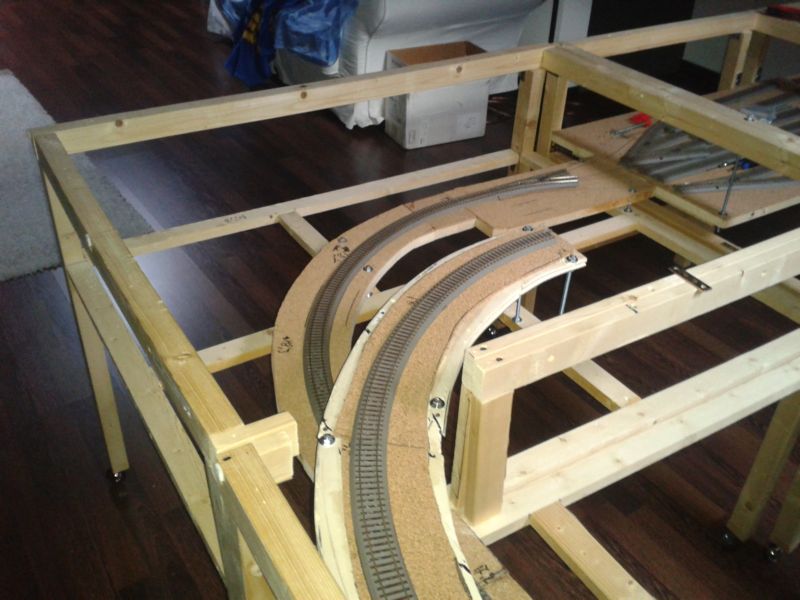

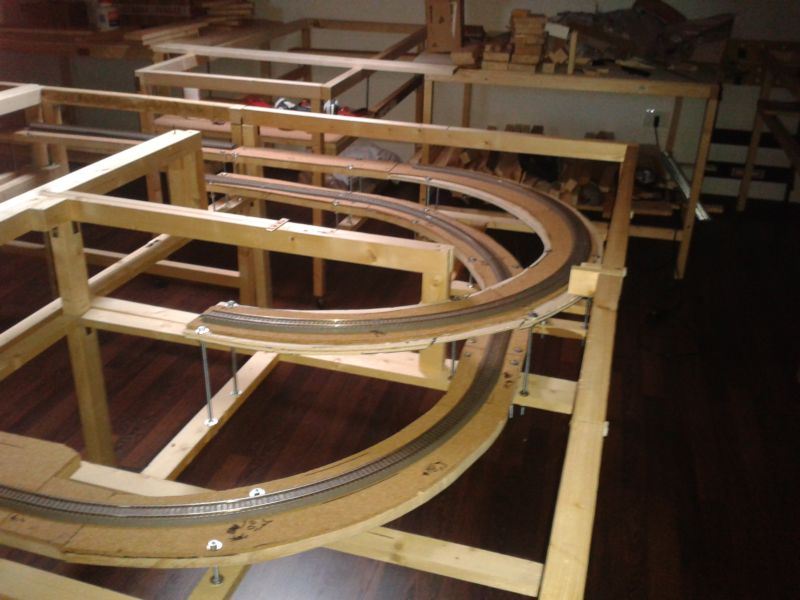

ciao qualche foto di quello che sono riuscito a combinare in quest' ultimo periodo

Immagine:

63,21 KB


Immagine:

56,45 KB


Immagine:

76,95 KB


Immagine:

81,11 KB


Immagine:

71,17 KB
i binari sono solo appoggiati
esteticamente non e' il massimo pero' poi verra tutto nascosto
